Виды и особенности диммеров для регулировки яркости светодиодной ленты

Типы диммеров по способу установки

Диммер может устанавливаться в разных местах, что дает возможность сделать этот элемент менее заметным или его использование более комфортным. Есть несколько вариантов:

• Миниатюрные – самые компактные светорегуляторы, которые представляют собой небольшую изолированную плату или модуль с проводами. Они подключаются посредством пайки проводов трансформатора и ленты и имеют на корпусе несколько кнопок, которыми и регулируется яркость. Выбирать такой тип рекомендовано только тогда, когда будет постоянный доступ к ленте и не затруднен процесс управления;
• Накладные – самые простые приборы, которые как по форме, так и по своему внешнему виду похожи на обычный выключатель, который, по сути, они и заменят после монтажа. Зачастую управление такими диммерами является механическим или сенсорным;
• Встроенные – предназначены для монтажа в специально оборудованную нишу или распределительную коробку. Выбирая данный тип убедитесь, что ниша будет полностью изолирована от попадания влаги и в ней не будет скапливаться конденсат;
• Модульные – являются модульной системой, которая предназначена для монтажа непосредственно в распределительный щиток. Это более мощные модели, с помощью которых можно регулировать интенсивность свечения не одной конкретной ленты, а нескольких линий в пределах большого помещения либо всего освещения в квартире.

Правила выбора настольного источника света

При выборе лампы на светодиодах следует учитывать ряд тонкостей, которые позволят остановиться на лучшем варианте. Рассмотрим основные параметры, которые следует учитывать при выборе подходящего варианта настольной лампы.

На что смотреть в первую очередь?

В первую очередь важно уделить внимание техническим характеристикам светодиодной лампочки, выбрав наиболее подходящие для ваших целей. Сначала нужно определиться с предназначением – оно укажет на необходимую мощность, размеры и прочие технические параметры. С яркостью, требуемой для конкретных целей, поможет определиться сравнительная таблица с привычной лампой

С яркостью, требуемой для конкретных целей, поможет определиться сравнительная таблица с привычной лампой

С яркостью, требуемой для конкретных целей, поможет определиться сравнительная таблица с привычной лампой

Сначала нужно определиться с предназначением – оно укажет на необходимую мощность, размеры и прочие технические параметры. С яркостью, требуемой для конкретных целей, поможет определиться сравнительная таблица с привычной лампой

Стоимость при выборе вторична. Конечно, если говорить о дорогущем дизайнерском светильнике, продающемся в единственном экземпляре, то не каждый желающий рискнет выложить за него кругленькую сумму в евро.

Следует помнить, что чем больше параметров в лампе поддаются регулировке, тем круче. Но это прямо влияет на ее стоимость. Поэтому при нежелании тратить слишком большую сумму, следует сразу же определиться с набором опций.

Что касается результата, то простенький прибор будет освещать поверхность не хуже аналога из новой коллекции известного бренда

Еще при выборе желательно учесть такие моменты:

• материал абажура – следует подбирать исходя из стиля в комнате и возлагаемых на лампу функций;
• тип света – рассеянный подойдет для создания антуража, а направленный для освещения поверхности рабочего стола;
• материал корпуса – металл, пластик и дерево являются самыми используемыми вариантами;
• форма и цвет– зависит от вкуса потребителя, но на функциональность этот параметр не влияет;
• габариты – ценным является возможность менять высоту, угол наклона изделия.

Подбирая модель, следует обратить внимание, чтобы лампочка не выходила за корпус прибора. Хорошо, когда свет отражается от внутреннего покрытия плафона

Поэтому важно, чтобы такая поверхность у выбранной лампы имелась

Важным показателем при покупке является репутация производителя – чем она лучше, тем надежнее окажется купленный светильник

Поэтому важно, чтобы такая поверхность у выбранной лампы имелась. Важным показателем при покупке является репутация производителя – чем она лучше, тем надежнее окажется купленный светильник. Правда, это скажется на цене

Правда, это скажется на цене

Важным показателем при покупке является репутация производителя – чем она лучше, тем надежнее окажется купленный светильник. Правда, это скажется на цене.

Покупать совершенно неизвестные китайские лампы нежелательно – можно нарваться на низкосортный товар, способный проработать всего 1-3 месяца.

Некоторые компании выпускают конкурентные приборы – до 20 долларов обойдется крутая многофункциональная лампа. Правда, китайские светодиоды по яркости значительно уступают фирменным.

Дополнительные возможности приборов

Настольные светильники в современных реалиях перестают быть просто дополнительной подсветкой. Производители заботятся о том, чтобы придать своему изделию максимум опций, призванных сделать жизнь покупателя более комфортной.

Пользователь привык, что у настольной лампы обязательно должна быть регулируемая высота, определенный градус наклона и поворота – она может гнуться в конкретном диапазоне или всей площади без ограничений

Чтобы опередить конкурентов, компании-изготовители часто оснащают свои лампы немыслимыми функциями.

Среди дополнительных возможностей встречаются следующие:

• режим фокусировки – для ПК, для детей, для чтения и прочие;
• смена режима по таймеру;
• включение по расписанию;
• будильник;
• регулировка яркости свечения;
• другие.

Чем функциональнее товар, тем выше будет его стоимость. Да и набор опций порадует – все, что может пригодиться, сосредоточено в настольной лампе.

Распространенная практика среди последних моделей светильников – встроенный диммер. Большинство не самых дешевых приборов обладает опцией регулировки яркости освещения.

Схема подключения

Электрическую схему разрабатывают в зависимости от типа светодиодной ленты и её длины. В самом простом варианте диммер для одноцветной светодиодной ленты включается последовательно в разрыв цепи между БП и нагрузкой. Суммарная мощность подключённых отрезков не должна превышать как мощность БП, так и диммера. Ситуация, когда мощности диммера недостаточно для управления яркостью длинных светодиодных отрезков решается путём добавления в схему усилителя. Опираясь на предварительные расчёты, один из отрезков можно подключить напрямую к диммеру, а можно использовать 2 усилителя.

Чтобы одновременно управлять яркостью четырёх одноцветных светодиодных лент (одинаковых или разных по цвету свечения), можно воспользоваться схемой на рисунке ниже. В данном варианте один отрезок запитан напрямую от диммера, а ещё 3 – от RGB усилителя, управляющие входы которого замкнуты между собой. Для управления не только яркостью, но и оттенками RGB или RGBW ленты простого диммера недостаточно. Вместо него в схему устанавливают соответствующий контроллер.

Видео

На видео интересный пример работы свето регулятора с аудио-входом. Реализована цветомузыка из светодиодной ленты RGB. Лента меняет цвета и уровень свечения в такт музыке.

Кстати: в обоих вышеописанных случаях применяются диммеры с контроллерами ( микроконтроллерами). Сам по себе диммер не способен работать по определенной программе – он служит только для изменения яркости диодов. Чтобы «заставить» светорегулятор менять яркость в соответствии с заданной схемой, применяются rgb и аудио — контроллеры.

Это интересно: Красивая соляная лампа своими руками — разбираемся подробно

Какими бывают диммеры – о разновидностях и их особенностях

Самыми простыми и дешевыми считаются реостатные светорегуляторы. Сейчас они используются очень редко, так как характеризуются малым показателем полезного действия и неудобством в применении за счет того, что сильно нагреваются при работе.

Более современными являются транзисторные, тиристорные и симисторные механизмы. Они могут иметь дополнительные функции, отличаются высоким КПД и при этом доступной ценой. Но такие регуляторы нежелательно применять с бытовыми устройствами, которые выдвигают повышенные требования к типу электропитания. Еще один их недостаток – создание электрических помех для другого оборудования.

Тиристорные и транзисторные диммеры, несмотря на указанные недостатки, являются самыми востребованными. Если вами планируется замена стандартного выключателя на светорегулятор, покупайте именно такие устройства. Без лишних финансовых затрат вы получите в свое распоряжение стабильно функционирующее приспособление, которое можно подключить правильно и быстро собственными руками.

Транзисторный диммер

Если же финансовый вопрос для вас не имеет особого значения, можете приобрести светорегулирующие приспособления, изготавливаемые на базе автоматических трансформаторов. Они способны выдать идеальную синусоиду тока. Такие устройства устанавливают для регулировки работы крупных и дорогостоящих бытовых агрегатов.

Диммеры, кроме того, делят на разные типы по варианту их исполнения. С этой точки зрения существуют далее указанные устройства:

1. Модульные – оптимальный вид прибора для галогенных и обычных ламп накаливания. Их монтируют на дин-рейку непосредственно в квартирном или домашнем электрощитке. Управляются модульные приспособления с помощью выключателя клавишного типа либо посредством выносной кнопки.
2. Устанавливаемые в коробку, которая предназначена для монтажа стандартного выключателя. Эти устройства управляются специальной кнопкой. Ее интегрируют в систему умного дома либо выносят на поверхность коробки. Такие диммеры совместимы с любыми видами ламп (за исключением люминесцентных), а также с электронными и понижающими трансформаторами.
3. Мини-регуляторы. Их обычно называют диммерами на шнурах. Они дают возможность контролировать работу торшеров, небольших бра и настольных осветительных приборов. В большинстве случаев регуляторы на шнурах совместимы только с лампочками накаливания.

Наибольшее распространение у бытовых пользователей получили моноблочные регуляторы. Их устанавливают вместо стандартного выключателя. О них мы и поговорим.

Требования при установке светорегулятора

При установке светорегулирующего устройства следует обращать внимание на несколько важных обстоятельств:

1. Люминесцентные и энергосберегающие лампы не диммируются стандартным способом. Оба типа лампочек способны работать с диммером, но их эксплуатационные сроки резко уменьшаются. Порой срок жизни лампочки сокращается до 100–150 часов. К тому же, увеличивается риск поломки и самого светорегулятора.
2. Светорегуляторы нуждаются в определенном минимуме нагрузки. Чаще всего ее величина равна 40 ваттам. Уменьшение нагрузки происходит из-за перегорания одной из лампочек, ухудшения контактов, появления мерцаний с частотой в 50 герц. Когда нагрузка упадет ниже минимально допустимой, срабатывает защитная система или прибор приходит в неисправное состояние.
3. Диммеры чувствительны к температурному режиму окружающей среды. При температурах выше 25 градусов возможен перегрев, что чревато поломкой светорегулятора.
4. Не следует превышать максимально разрешенную нагрузку на устройство. При необходимости рекомендуется добавить усилители мощности, с помощью которых возможна коммутация устройств до 1,8 киловатт.
5. Нельзя одновременно подключать емкостные и индуктивные нагрузки. Это чревато поломкой прибора.

Что касается места для установки, специалисты рекомендуют исходить из следующей информации:

1. Не следует устанавливать светорегуляторы в помещениях, где обычно бывает много людей. В многолюдных местах оборудование будет работать с помехами.
2. Необходимо избегать монтажа диммеров в помещениях, где нет постоянного места для установки осветительного оборудования.

Принцип действия и основные разновидности диммеров

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

1. Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
2. Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
3. С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

1. Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
2. Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
3. Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.

Классификация по виду ламп

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.

Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру

А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.

Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.

Видео – Несколько слов о диммере для светодиодов

Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).

Схема подключения

Диммируемая лента разных видов (монохромная, полицветная) монтируется на основании схемы, которая для каждого случая будет разной. Однако общим для всех вариантов является необходимость соединения контактов диммера и блока питания.

В случае подключения одноцветной светодиодной полосы в схеме присутствуют следующие аппараты: питающий элемент, светорегулятор, непосредственно, сама лента. Если планируется монтаж полицветного источника света, добавляется еще и контроллер.

В каждом из случаев необходимо тщательно подбирать блок питания и диммер 12В. В случае, когда мощность подключенных осветительных приборов превосходит значение данного параметра питающего элемента, в схему добавляется усилитель. Ленточные приборы обычно предлагаются в бобинах, которые вмещают полосу длиной 5 м.

Чтобы получить отрезок более короткий, можно разрезать ленту, для чего на корпусе предусмотрены специальные насечки. А с целью подключения намного более длинной полосы (например, несколько лент длиной до 5 м каждая), используют параллельное подключение ленточных приборов.

Причем рекомендуется использовать отдельный блок питания 12В для каждой из таких полос. Пример схемы с диммером:

На рисунке показан блок питания 12В, соединенный последовательно со светорегулятором, к которому уже подключена диммируемая светодиодная лента. Такой вариант подсветки не требует сложных знаний и большого опыта в подобных работах, поэтому его можно легко собрать расположить в нужном месте своими руками.

Разбираем все за и против

Основные плюсы установки диммера вместе со светодиодными лентами:

• удобство эксплуатации подсветки, в особенности, когда управление осуществляется пультом;
• более широкие возможности, так как вместо монтажа нескольких осветительных приборов с разным уровнем интенсивности освещения можно установить полоску на базе диодов, которая при необходимости будет служить ярким или приглушенным светом;
• несложный монтаж, благодаря чему лента сравнительно быстро устанавливается своими руками.

Об особенностях использования различных видов светорегуляторов уже шла речь выше.

Но у импульсных исполнений имеется одна особенность, которая негативно влияет не только на восприятие освещения, но еще и на самочувствие (повышенная утомляемость, головная боль, снижение работоспособности и прочее).

Это объясняется тем, что некоторые модели (чаще всего это более дешевые исполнения) импульсных регуляторов характеризуются мерцанием, интенсивность которого в большей мере ощущается на минимальных уровнях яркости свечения.

Но сегодня предлагаются микроконтроллеры, способные работать в аналоговом и в импульсном режиме, что решает данную проблему.

Таким образом, при выборе диммера необходимо руководствоваться уровнем его мощности

Важно, чтобы значение данного параметра соответствовало подаваемой на прибор нагрузке. В точности также подбирается и блок питания

Необходимо учесть способ управления (пультом, настенным регулятором и прочее), а также возможность выполнить монтаж своими руками. Светодиодная лента монохромная и цветная подключается к светорегулятору сходным образом. Но в случае с полицветным исполнением будет возможность не только менять интенсивность светового потока, но еще и включать разные режимы свечения. Эти действия выполняются специальным пультом.

Диммер: разновидности и их особенности

Современный выключатель диммер можно классифицировать по двум признакам: по типу управления и виду ламп, с которыми они могут работать. Начнем по порядку и для начала разберемся с тонкостями управления данными устройствами. В этом отношении все диммеры можно разделить на модульные, устанавливаемые в монтажную коробку и моноблочные.

1. Модульные диммеры – их установка производится в распределительном щитке. Управление освещением осуществляется с помощью выносной кнопки или специального клавишного выключателя. Обычным нажатием производится включение и выключение осветительных приборов, а регулировка яркости света производится после длительного (пятисекундного) нажатия клавиши вверх или вниз. В жилых помещениях такие устройства обычно не используются – они больше подходят для установки в подъездах и на лестничных клетках.

2. Выключатель с диммером, устанавливаемый в монтажную коробку. Это довольно небольшое устройство, способное уютно разместиться в обычном подрозетнике или распределительной коробке – их управление, как и в предыдущем случае, осуществляется с помощью выносной кнопки или клавишного выключателя.

3. Моноблочные диммеры – именно это устройство знакомо многим людям. Его в большинстве случаев устанавливают вместо обычного выключателя

   Поворотно-нажимные. Включение света осуществляется после нажатия на ручку, а регулирование освещенности путем ее вращения в одну или другую сторону.

   . Это самый распространенный в быту диммер, который благодаря своей востребованности имеет массу подвидов. По способу управления их можно разделить на такие виды.

   Поворотные. И включение, и выключение освещения производится путем поворота ручки – щелчок в крайнем левом положении включает и выключает свет, а дальнейшее вращение ручки по часовой стрелке увеличивает освещенность.

   Клавишные. Внешне такой диммер похож на двойной выключатель. Левая клавиша отвечает за включение и выключение освещения, а правая за регулировку его интенсивности.

















   Сенсорные. В некотором роде они похожи на клавишные, только вместо кнопок оборудованы сенсорами. С левой стороны находятся сенсоры включения и выключения, а с правой – сенсоры регулировки. Этот электронный диммер имеет один нюанс – регулировка освещенности осуществляется ступенчато, т.е. в шесть или семь фиксированных положений. Но, несмотря на это, переключение производится достаточно плавно.

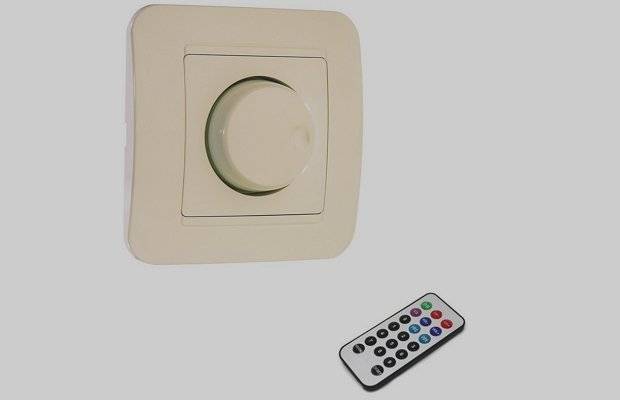

   Диммеры с пультом ДУ. Если речь идет у дистанционном регулировании освещенности, то в большинстве случаев имеется в виду комбинированная модель диммера – регулировка, как, в общем-то, и включение света, может выполняться как с пульта ДУ, так и вручную.

Сенсорный диммер фото

Теперь можно смело переходить к изучению разновидностей диммеров в зависимости от типа осветительных приборов. Как ни странно, но практически для каждого типа ламп существует свой вид диммеров. Объясняется это особенностями и разнообразием современных ламп.

1. Диммер для ламп накаливания и их галогенных сородичей, работающих от напряжения 220V. Это самые простые устройства, работающие по принципу изменения напряжения в большую или меньшую сторону. Проблем с такой регулировкой не возникает, за исключением одного нюанса – с понижением подаваемого на лампу напряжения изменяется спектр свечения лампы. Мало кому нравится красноватый свет, характерный для слабого накала спирали.

2. Диммер для низковольтных галогенных ламп. Вся проблема регулирования яркости 12 и 24 вольтовых ламп заключается в наличии в сети электропитания понижающего трансформатора. Если в цепи установлен обмоточный трансформатор, то использовать необходимо диммер с маркировкой «RL», а если речь идет об электронной системе понижения напряжения, то нужен диммер с маркировкой «C». В идеале нужно приобрести диммер со встроенным понижающим трансформатором.

3. Диммер для энергосберегающих ламп и обычных люминесцентных. Это самый проблемный тип ламп – диммировать обычные люминесцентные лампы со стартером вообще невозможно. Если хотите получить возможность регулировать люминесцентные лампы, в том числе и энергосберегающие лампы, то их нужно оснастить электронным пускателем типа ЭПРА.
4. Диммер для светодиодных ламп. Это особый вид устройств, принцип работы которых основан не на изменении подаваемого на лампу напряжения, а на изменении длительности импульса частоты тока. Мерцать от этого они не станут, так как рабочая частота электрического тока для светодиодных ламп находится в пределах 300кГц.

Ну вот, с разновидностями и особенностями различных устройств для регулирования освещенности разобрались, теперь пора заняться их установкой.

Клавишный диммер фото

Основные выводы

Регулятор яркости для светодиодной ленты является практичным и полезным прибором, расширяющим возможности подсветки. Он универсален, подходит ко всем лентам с одинаковыми параметрами. Подключение прибора не составляет существенных затруднений:

• присоединение к источнику питания (для многоцветных лент — к выходу контроллера);
• подключение выхода диммера к соответствующим контактам светодиодной ленты;
• проверка полярности и правильности соединений;
• пробное подключение подсветки.
