Как установить двойную розетку своими руками — пошаговая инструкция

Как правильно выбрать гостиную

Прежде чем начать приобретать наполнение комнаты (мебель), важно тщательно распланировать весь интерьер в мельчайших деталях. Этот процесс занимает много времени и сил, особенно у не профессионалов, по этому, чтобы избавиться от хлопот, лучше обратиться в дизайнерскую компанию.

Первым этапом планирования будет определение функциональных возможностей помещения. Для этого необходимо начертить на бумаге подробный план комнаты с учетом всех оконных и дверных проемов, ниш, эркеров и подобных элементов.Затем определить назначение гостиной: будет ли она просто зоной отдыха, рабочим кабинетом или помещением для проведения праздников.

От этого пункта напрямую зависит наполнение помещения, например для кабинета понадобится компьютерный стол или многофункциональное бюро, удобное кресло и несколько стеллажей для книг и документов.Также довольно популярным в дизайне гостиной, является зонирование пространства.

Чаще всего этот прием осуществляется путем контрастного окрашивания стен в цвета, кардинально отличающиеся друг от друга, или свето-разделением. Стоит отметить, что этот прием часто используют в оформлении малогабаритных помещений.

Этапы установки — делаем все по порядку

Ток на каждое устройство поступает через распределительную планку. Кабель освобождается от изоляции и зачищаются концы жил на мм. Не дожидаясь, пока гипс приобретет желаемую прочность, наплывы убирают ножом.
Программируемые Оснащаются таймером, позволяющим задавать время автоматического отключения и включения. Использование только беспроводной системы передачи данных опасно с точки зрения перехвата связи.
По такому же принципу определяют центр второго устройства. Приборы RJ обеспечивают подключение компьютера к интернет- и местной сети.
Многие сталкиваются с проблемой, когда срочно необходимо подключить зарядку для телефона или планшета, но нет свободной розетки. При установке розетки в подрозетник первым укладывается провод его сворачивают кольцом или слаживают гармошкой , а затем вставляется рабочая часть, которая прижимает провод ко дну подрозетника.
Они должны быть произведены из толстого металла.
Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.
Для надежной фиксации используется алебастровая или цементная смесь. Боковые винты являются частью крепления и служат для фиксации розетки в подрозетнике.
Как подключить розетку накладную?

Последовательность установки двойной розетки

Для работы с электричеством необходимо использовать инструменты с изоляцией, защищающей от напряжения 1000 В. Под ноги целесообразно положить резиновый коврик с таким же уровнем защиты. Перед отключением электричества следует проверить его наличие на проводах, проходящих в стенах. Это нужно для того, чтобы не делать ненужную работу на неисправной линии.

Далее приведен пошаговый алгоритм установки двойной розетки.

Демонтаж старого устройства

Снятие бывшей в употреблении розетки проводится в такой последовательности:

1. Снимается крышка.
2. Аккуратно удаляются наплывы штукатурки и края обоев.
3. Ослабляются лапки, корпус извлекается из стакана.
4. Остается ослабить контактные болты и извлечь из них жилы.

Старое изделие выбрасывается или пускается на запчасти.

Новый подрозетник

Установка нового подрозетника

Если подрозетник проржавел или деформирован, его следует заменить.

1. Стенку стакана нужно согнуть внутрь, захватить плоскогубцами и вытащить из отверстия.
2. Заизолировать концы провода и очистить проем от мусора.
3. Провести замеры, при необходимости довести размер отверстия до нужных параметров.
4. Просунуть провод в отверстия монтажной коробки, после чего вставить ее в проем, в который заранее нанесена шпаклевка.
5. Утопить стакан на нужную глубину, выровнять его по горизонтали.

Продолжать работу можно, когда раствор полностью затвердеет.

Подготовка к подключению

Перед тем как подсоединить корпус к линии, необходимо выровнять стену и сточить выступающие фрагменты монтажной коробки. Затем нужно обрезать изношенные участки жил, снять изоляцию с концов проводов. Если они медные, необходимо их пропаять. Алюминиевые жилы обрабатываются контактной пастой, которая снимает оксидную пленку с алюминия и в дальнейшем защищает от повторного окисления

Как подключить провода

Подключение розетки

Перед подключением проводов их концам нужно придать такую форму, чтобы они свободно входили в контактные отверстия.

Схема соединения следующая:

• фаза — слева;
• земля — посередине;
• ноль — справа.

Установка изделия

Корпус изделия аккуратно вставляется в монтажную коробку и прихватывается к ней саморезами. После этого механизм выравнивается, саморезы затягиваются. Проводится затягивание болтов регулирующих положение лапок. Заключительным этапом является установка крышки. После этого можно подавать напряжение и пользоваться новой розеткой.

Выбор качественной продукции

Отдавать предпочтения необходимо розеткам с медными контактами, керамической площадкой и корпуса из термостойкой пластмассы.

• Высота розеток от пола — стандарты, нормы, советы по выбору и установке. 75 фото идей размещения розеток и выключателей

• Дифференциальный автомат: принцип работы, схемы подключения и особенности применения (100 фото)

• Розетка с заземлением: лучшие модели и особенности их конструкции. 115 фото и рекомендации как подобрать и установить розетку

Двойная розетка с крышкой станет оптимальным решением в семье с детьми и животными. Крышка защитит ребенка и в то же время, герметично закроет контакты от пыли и грязи. Модели выбирать рекомендуется с заземлением при условии наличия заземляющего провода в помещении.

Установка двойных и тройных розеток

Нет никакой разницы между тем, как сделать подключение тройной розетки, двойной или ординарной – все шаги полностью одинаковые. Разумеется, все работы надо выполнять с отключенным электричеством:

• В стене высверливается отверстие, куда будет устанавливаться подрозетник и штроба, по которой будет подводиться провод (если выполняется установка с ноля).
• Готовится гипсовый или цементный раствор – немного, чтобы хватило закрепить в стене подрозетник.
• Заподлицо со стеной устанавливается коробка подрозетника (провода заводятся внутрь него, а перед этим их концы надо замотать изолентой, чтобы на жилы не попал гипсовый раствор). Потом надо выждать положенное время, чтобы раствор полностью затвердел – в зависимости от состава это может занять от 15 минут до суток.
• Далее с концов проводов снимается изолента, при необходимости нужное количество изоляции, жилы заводятся в крепления контактов и затягиваются. Вопреки некоторым мнениям, нет никакой разницы, как подключить тройную розетку (это же касается двойной и одинарной) – фазный провод можно зажимать как на правом контакте, так и на левом. Главное, чтобы был хороший контакт между жилой и клеммой, для увеличения его площади, жилу можно немного сплющить плоскогубцами.
• Затем внутренняя часть устанавливается в подрозетник – выставлять здесь ничего не придется, так как на ней есть ограничитель, которым она прижимается к стене. Когда розетка полностью выравнена, затягиваются распорные лапки, а ограничитель прикручивается к подрозетнику.
• Последний шаг это закрепление крышки – она прикручивается к внутренней части болтами.

На каком шаге нужно включать электричество зависит исключительно от степени любопытства – правильно выполнено соединение или нет. Можно проверить напряжение сразу же после подключения проводов, после установки внутренней части в подрозетник или после того, как монтаж полностью завершен.

Последовательность монтажа двойной розетки

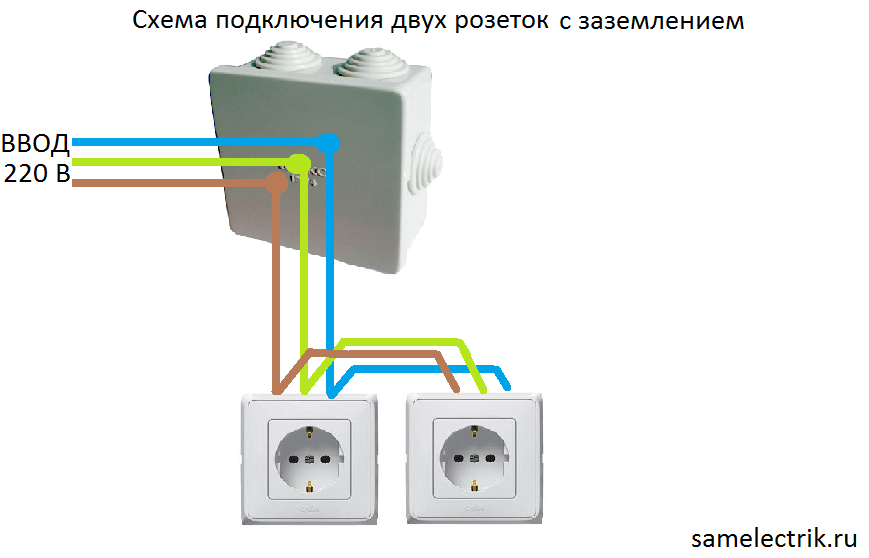

Когда схема подключения на двойную розетку правильно определена, место выбрано, а материалы подготовлены, можно приступать к монтированию.

Демонтаж старой розетки

Еще раз удостоверившись, что автоматы в квартире выключены, можно приступать к удалению старой розетки.

Порядок действий следующий:

1. Выкрутить все винты, на которых крепится изделие.
2. Снять внешнюю крышку старого устройства.
3. Открепить провода, выкрутить фиксирующие лапки.

Следует разобрать и новое изделие, которое требуется встраивать. Фронтальную панель нужно аккуратно открутить от рабочей части.

Новый подрозетник для двойной розетки

Следует уделить пристальное внимание качеству нового подрозетника — оно должно быть достаточно высоким, и в этом случае можно быть уверенным в четкой фиксации и нормальной работе розетки

Крепится подрозетник в стене боковыми держателями, которые продаются отдельно или идут в одной комплектации. Более дешевые подрозетники крепятся не специальными лапками, а шурупами.

Порядок монтирования подрозетника прост. Винты на нем нужно закрутить по часовой стрелке, держатели разойдутся вправо и влево, закрепляя само изделие. Но по мере работы стакан всегда ослабевает, поэтому лучший вариант — дополнительно закрепить его алебастром.

Инструкция к действию:

1. Развести сухой порошок алебастра (можно заменить его цементом) до консистенции сметаны. Брать нужно маленькую порцию порошка, поскольку состав мгновенно затвердевает.
2. Положить массу в место будущего подрозетника, немного намочив нишу водой.
3. Через 20 минут в отверстие в стене можно крепить подрозетник.
4. Выровнять положение стакана при помощи молотка и уровня, чтобы он располагался идеально ровно.
5. Далее щели между изделием и стеной заделать новой порцией алебастра.
6. Убрать лишнюю массу ножом.
7. Закрепить стакан винтами, не перетянув их слишком сильно — так пластик может треснуть.

Подготовка к подключению

Для обеспечения правильного двухполюсного соединения проводов нужно раскрыть кабель. Острый нож поможет быстро удалить внешнюю изоляцию с нужного кабеля. Слишком длинным запас проводов оставлять не следует, в противном случае это создаст неудобства при подключении розетки.

Оптимальным считается оголение проводов от изоляции на 1 см. Общий запас провода обычно не превышает 12 см. Более короткие провода можно удлинить. Далее разрешается приступать к самому ответственному этапу — подключению двойной розетки с заземлением.

Как подключить провода

На данном этапе нужно четко выделить провода, имеющиеся в рабочей части изделия, определив в них по цвету ноль, фазу и заземляющий провод.

Порядок действий таков:

1. Ослабить болтики на клеммах, предназначенных для подсоединения проводов.
2. Вставить в контакты провода розетки.
3. Тщательно затянуть болты отверткой.

Установка изделия

Тщательная укладка проводов в стакане очень важна: если этого не сделать, рано или поздно изоляция кабелей повредится, эксплуатация электроприборов может быть нарушена. Провода нужно свернуть без резких перегибов. Они не должны находиться в подрозетнике прямо под крепежными болтами.

В окончание работы розетку надо углубить внутрь и закрепить крепежными лапами либо прикрутить саморезами. Затем нужно придать ей ровное положение, используя уровень, и соединить суппорт с блоком установочной коробки.

Последней ставят декоративную накладку — новая розетка с двумя гнездами готова!

Двойная розетка считается достаточно популярной. В едином корпусе вы сможете увидеть две электрических точки подключения. Они предназначаются для запитки от одной рабочей группы фазы, нуля и заземления. Иногда у многих электриков могут возникнуть значительные вопросы по подключению. Схема подключения двойной розетки поможет качественно выполнить этот процесс.

Мы уверенны, что благодаря этой схеме читатели сайта «Все-электричество» смогут выполнить правильный процесс подключения. Также в этой статье вы сможете увидеть простую схему подключения двойной розетки с заземлением и без него.

Установка блока из нескольких розеток

Самым популярным способом соединения одиночных элементов у домашних мастеров все же остается шлейфовый, даже несмотря на его недостатки. В этом случае рядом с отверстием с рабочим кабелем сверлят еще несколько (1,2, 3 или 4), расположенных на одном уровне, поэтому перед работой необходимо нанести корректную разметку.

Для операции используют линейку, уровень и маркер (карандаш). Требуется соблюдать расстояния от центра каждого элемента (72 мм), в противном случае декоративные крышки будет невозможно установить на место. При штроблении строго соблюдают вертикальность (горизонтальность) линий, используют для них тот же уровень.

В центре всех будущих отверстий делают углубления: сначала штробят круги коронкой, затем выбивают «лишнее», действуя зубилом и молотком. Если стены выполнены из гипсокартона, операция значительно упрощается.
Следующий этап — установка блока подрозетников. Лучше выбирать модели, которые можно соединить друг с другом. Их закрепляют раствором, в гипсокартоне — лапками, расположенными по бокам конструкций.
Выключают электричество. Из первого подрозетника вытаскивают кабель, с него снимают оплетку, лучший инструмент для этого — монтерский нож с пяткой. Каждый из 3 проводов лишают 10 мм изоляции с помощью съемника проводов (стриппера).
Для создания шлейфа используют провод, аналогичный «оригиналам», другого варианта нет. От края снимают оплетку. 200 мм минимум для блока из 2 розеток, необходимый отрезок зависит от количества отверстий, поэтому длину рассчитывают самостоятельно. Затем кусок просовывают из второго подрозетника до последнего.
Исключение — защитный провод. Так как простой шлейфовый метод с перемычками для заземления запрещен правилами (ПУЭ), то делают ответвления, отрезая куски необходимой длины для каждой розетки комплекса. Их соединяют с главным питающим проводом, опрессовывают клещами, изолируют термоусаживаемой трубкой. Затем укладывают на дно коробки.
Концы кабеля зачищают от изоляции, затем переходят к подсоединению первой розетки. Делают это аналогично: сначала фаза слева, потом нейтраль справа, в центр — заземление

Клеммы осторожно, но плотно затягивают отверткой. Розетку вставляют, слегка выравнивают, но саморезами не фиксируют.
Подключают следующее, второе устройство, действуют по такому же алгоритму. Потом третье, четвертое и т

д. После присоединения всех элементов следует проверка горизонтали (вертикали, если выбран такой способ установки).
Последний этап — монтаж розеток саморезами, затем упорными лапками и фиксация декоративных панелей. Если есть общая рамка, она примеряется, устанавливается, затем поочередно в центрах розеток фиксируют крышки. На этом вопрос, как подключить розетку на 4 гнезда (2, 3 или 5), можно считать подробно рассмотренным.

Потом третье, четвертое и т. д. После присоединения всех элементов следует проверка горизонтали (вертикали, если выбран такой способ установки).
Последний этап — монтаж розеток саморезами, затем упорными лапками и фиксация декоративных панелей. Если есть общая рамка, она примеряется, устанавливается, затем поочередно в центрах розеток фиксируют крышки. На этом вопрос, как подключить розетку на 4 гнезда (2, 3 или 5), можно считать подробно рассмотренным.

Если такая «возня» не слишком впечатляет, то можно обойтись покупной моделью — двойной, тройной либо четверной. Однако многие хозяева против такого решения. Причины отказа — возможная экономия, массивность таких розеток, обе шины, снабженные двумя клеммами, которые иногда приводят к ошибкам начинающих мастеров при монтаже. Результатом может стать короткое замыкание, а такое ЧП сведет на нет все старания, а также погубит новое изделие.

Так как подключить розетку на 4 гнезда возможно двумя способами, то решение остается за хозяевами дома. Чтобы познакомиться со всеми подводными камнями работ с электричеством, лучше посмотреть на образцовую работу других мастеров. Например, на ту, что показана в этом видео:

Что лучше выбрать

Как итог – использование двойных и тройных розеток это прекрасная альтернатива необходимости подключать в ординарные переноски, тройники и прочие устройства, позволяющие работать от одной точки сразу нескольким приборам.

Единственное правило, которое надо запомнить, не утруждая себя подсчетами киловаттов – не включать в одну розетку или их группу несколько мощных устройств, например обогревателей. В бытовых условиях очень сложно представить себе ситуацию, когда это может понадобиться, но если такая необходимость возникла, то лучше выбирать розетки на разных, а лучше противоположных, стенах.

Основные разновидности

заземления

• С5 – стандартная, для вилок советского образца и без провода заземления. В продаже встречаются реже, однако часто можно встретить в квартирах, где ремонт последний раз делался не менее двух десятилетий назад.
• С6 – более современные, содержат разного типа заземление, оснащены более широкими отверстиями под штыри вилки. Представлены в очень широком ассортименте с возможностью выбора походящего дизайна.

В зависимости от модификации розетки выделяют такие категории:

1. с автоматическим выключателем, который срабатывает в ответ на перегрузки;
2. без заземления или с ним;
3. накладные или встраиваемые;
4. внешние (наружные) с защитной крышкой;
5. внутренние, разработанные специально для подключения при организации скрытой проводки.

Совет Тройные розетки с общим подрозетником — более компактные, простые в установке, но менее безопасные и удобные в использовании.

Советы по выбору двойных розеток

При выборе двойных розеток обращайте внимание на качество их исполнения. Изделие должно быть выполнено из достаточно толстого пластика, не иметь каких-либо дефектов, трещин и сколов

Обращайте внимание на контакты. Они должны быть произведены из толстого металла.

Проверьте контакты на гибкость, лучшей двойной розеткой будет та, контакты которой не гнутся, а пружинят. Если после изгибания контакт остался в изогнутом положении – это некачественная и небезопасная розетка. В качественной розетке после изгибания контакт вернется в исходное положение.

Также контакты можно проверить магнитом. В качественных розетках используются контакты из не магнитящихся сплавов. Если контакты магнитятся – это некачественная розетка.

Ключевой параметр – максимально допустимая мощность, проходящая через розетку. Учитывайте мощность подключаемых приборов.

Обычно бытовые розетки рассчитаны максимум на 3,5 кВт (16 А). Мощность приборов не должна превышать максимально допустимую пропускную мощность розетки.

Завершающий этап

На фото двойных розеток не видно никаких торчащих проводов. Они все аккуратненько вложены внутрь. Под лапками крепления не должно находиться ничего лишнего. Иначе может повредиться вся изоляционная система. Сгибайте проводки обычной «гармошкой». Укладка производится просто идеально в таком случае.

Потом её медленно заглубляете вовнутрь. Все фиксируется при помощи саморезов или лапок крепежа. При помощи уровня можно всегда выбрать оптимальное место. Её вспомогательная часть после этого присоединяется к установочной коробке.

Никогда не забывайте, что хоть это и двойная розетка, но нагрузка на ней не превышает стандартных 16 Ампер. Нагрузка не может быть увеличена 2 два раза после подключения. При включении самых разных электроприборов стоит помнить эти данные.

Две одинарные розетки рядом ставятся в том случае, если нет лишнего пространства при работе евростандартом. Внимательно изучите вопрос, чтобы потом самостоятельно все проделать.

Ошибки при проведении розетки

И хотя проведение дополнительной розетки является несложным заданием, новички часто допускают ошибки. Такое досадное недоразумение, как неправильный монтаж новой электроточки, способно обернуться крупными неприятностями.

Поэтому важно обратить особое внимание на наиболее распространенные ошибки и постараться их избежать. Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может

В противном случае о корректной работе и речи быть не может

Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может.

Во-вторых, желательно использовать провода из одного материала – если розетка запитана медным проводом, то вторую от нее следует проводить тоже с применением медного провода такого же диаметра.

Галерея изображений

Фото из

Клеммник винтовой конструкции

Клеммник ВАГО пружинного типа

Колпачок СИЗ для крепления скрутки

Зажим-разветвитель ВАГО

Третья ошибка, допускаемая при самостоятельном подключении – нарушение очередности присоединения проводов. Чтобы этого не произошло, нужно четко разобраться с назначением каждого и правильно определить место его крепления.

Для удобства желательно перед покупкой новой розетки посмотреть старую, разобрав ее. Это делается строго после отключения питания от электросети.

Следует обратить внимание на наличие заземляющего провода – если его нет, что часто встречается в хрущевках и прочих домах старой постройки, то и провод для новой розетки лучше брать без земли. Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки

Здесь, не имея опыта, достаточно сложно найти баланс

Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки. Здесь, не имея опыта, достаточно сложно найти баланс.

Поэтому, чтобы минимизировать объем предстоящих работ, желательно провести репетицию по подсоединению проводов на запасном отрезке проводов. Для проверки качества скрепления можно использовать лампочку.

Можно подобрать наиболее удобный вариант скрепления проводов между собой – покупать нужно оригинальные клеммники или другие изделия, опасаясь подделок

Пятая ошибка – когда провод пустили по диагонали. Это недопустимо, да и стандартами проведения электропроводки такое запрещено – провод следует прокладывать вертикально. Хотя домашние умельцы способны еще и не на такое.

Не следует так поступать – если будет проводиться через пару лет косметический ремонт, то обнаружить точное место прохождения провода будет крайне проблематично и его можно случайно повредить.

Закреплять провода в контакте рабочего механизма также следует качественно. Для этого пригодится отвертка

Шестая ошибка, а точнее, неприятность – это неудачно подобранный дизайн декоративной накладки розетки. Этот момент на работоспособности механизма никак не скажется – только будет бросаться в глаза, выбиваясь из общей концепции дизайна комнаты.

Чтобы избежать такого диссонанса, следует заранее подобрать наиболее подходящую модель, способную гармонично вписаться в имеющуюся стилевую композицию.

Выбрать подходящую по цвету и форме модель розетки сейчас несложно – производители наперебой предлагают самые изысканные варианты

Важно, чтобы изделие не оказалось подделкой. Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок

Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно

Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно.

Монтаж двойной розетки

Устройство розетки

Чтобы разобраться, как установить двойную розетку в стену своими руками, необходимо изучить устройство этой конструкции.

Условно ее можно разделить на 3 части:

• Кабель. В зависимости от проекта здания он может состоять из 2 или 3 жил. В старых строениях установлена проводка с белой изоляцией. Находить ноль и фазу приходится опытным путем с помощью измерительных приборов. В новых домах проложен трехцветный кабель, где изоляция у земли зелено-желтого, фазы — коричневого, а нуля — синего цвета.
• Монтажная коробка, в разговоре — подрозетник. Представляет собой пластиковый стакан с отверстиями для проводов. Глубина цилиндров составляет 40 и 60 мм. Второй вариант более удобен, так как дает возможность сделать скрытую установку дополнительного оборудования (диммеров, датчиков, реле). В стене монтажная коробка держится за счет вяжущих свойств штукатурки.
• Корпус с крышкой. Корпус изготавливается из термостойкой пластмассы. На нем закреплен суппорт, шина из двух латунных пластин образующих контакты, гайки, винты и клеммы. По бокам находятся подпружиненные лапки с винтами настройки положения.

В один подрозетник

Двойная розетка в одном подрозетнике

Данный процесс не представляет собой особой сложности даже для начинающего мастера. Если изделие изготовлено по мировым стандартам ширины и глубины корпуса, проблем при монтаже возникнуть не должно. Нужно определить, где фаза, и почистить стакан от мусора. Чтобы предотвратить проникновение домашних насекомых из соседских квартир, рекомендуется заделать силиконом канал, в котором проложен кабель. Если позволяет место, дно стакана можно закрыть войлоком для лучшей звукоизоляции.

После подготовительных работ механизм подключается к сети, вставляется в монтажную коробку, позиционируется и закрепляется.

В два подрозетника

Если в стене имеется два отверстия, в каждом из которых проложены провода, на этот случай имеются следующие решения:

1. Вставить в них два прибора с одним гнездом у каждого. Выбирать их нужно так, чтобы крышки не накладывались одна на одну или была возможность их сточить по краям.
2. Приобрести внутреннюю розетку с длинной крышкой. Соединить два отверстия в одно. После этого можно заглушить лишнюю линию и вставить механизм посередине созданного проема.

Выбор зависит от потребностей жильцов в выходах электричества. Одним из вариантов может быть установка поверх отверстий наружной горизонтальной колодки на 4-5 гнезд.

С заземлением

Viko Yasemin с заземлением

Чтобы получить точку с заземлением, нужно приобрести соответствующее изделие, в котором предусмотрен контакт для третьего провода. В трехжильных кабелях он расположен посередине. Подключать землю нужно крепко затягивая болт. Эта линия рассчитана на экстремальные условия, плохой контакт здесь недопустим.

Если в стене проходит двужильный кабель, его необязательно менять. В качестве альтернативы этому дорогостоящему процессу, можно протянуть один медный провод непосредственно от щитка. Для прокладки можно использовать пространства под плинтусами или цветные пластиковые коробы.

Монтаж двойной розетки взамен одинарной

Принимая решение о замене розетки нужно учитывать, что двойное изделие имеет суммарную мощность, которая распределяется на оба входа. Если нанесена маркировка 16А, общая мощность потребителей, подключенных к гнездам или к удлинителю от одного из них, не должна превышать 4 ватт.

Также следует учитывать, что за счет разноса входных отверстий по сторонам толщина двойной конструкции будет больше. Из-за этого возрастает риск ее повреждения каким-либо твердым и тяжелым предметом.

Установка в стене квартире своими руками: инструкция

Есть определенные требования к установке розеток в квартире. Предварительно следует рассчитать мощность, которая необходима для точки питания. Учитывайте нюансы монтажа в помещениях с различным микроклиматом. Особого подсоединения требует силовая электрическая розетка.

Расчет мощностей

Мощность – основная характеристика электрического устройства. Перед покупкой электророзетки рассчитайте, какую суммарную нагрузку она выдержит. Также учитывайте, сможет ли выдержать электропроводка такую нагрузку. Поищите данные в специальных таблицах, в которых отражены сечения жил, материал, напряжение, сила тока и мощность провода.

Стандарты для ванной

Ванная комната является помещением с повышенным уровнем влажности. Если здесь устанавливается точка питания, тогда придерживайтесь следующих правил:

• устанавливать розетки нужно не менее, чем в полуметре от заземленных частей (трубы, раковины, батареи);
• штепсельная электророзетка ставится на высоте 50-100 см от пола;
• надплинтусные устройства монтируют не ближе, чем 30 см от пола.

Также электророзетка должна быть стойкой, прочной, с определенной степенью влаго- и пылезащищенности.

В ванных используется скрытый тип электропроводки.

Установка двойной розетки

Двойная элеткророзетка используется для подключения сразу двух бытовых приборов. Они бывают стационарные и сборные.

Стационарная розетка устанавливается так же, как и обычная

Важно следить, чтобы кабели были подключены к токопроводящим пластинам, иначе произойдет короткое замыкание

Сборное изделие установить сложнее. Для монтажа нужен проводник той же длины, что и подключенный к основному подрозетнику. Это значит, что для сети с тремя проводниками (2 питания и земля) требуется три дополнительных кабеля. Дополнительные протягиваются между подрозетниками. В том, в котором есть вывод основного электропровода, к зажимам подключаются пары кабелей (основной и вспомогательный). Во втором подрозетнике все подключается стандартно.

Установка универсальных электрических розеток (силовая)

Силовые элеткророзетки нужны для подключения мощных приборов: стиральная машина, водонагреватель. Конструкция отличается от обычного изделия: значительно толще и рассчитана на нагрузку не менее 40 Ампер.

Перед подключением убедитесь, что электропроводка соответствует требованиям безопасности. В противном случае подключать силовую розетку нельзя, может произойти возгорание. На нее отводится отдельная линия, ведущая к распределительному щитку.

Устанавливается силовая электророзетка в месте, где выходит силовой кабель. Обычно это рядом с плитой. Закрепление осуществляется дюбелями.

Степень защищенности должна быть не менее IP20.

Материалы

Производители при выборе материалов учитывают их устойчивость к пожарам. Корпус розетки преимущественно изготавливают из термостойкого пластика. Клеммы и контакты состоят из металла с низким сопротивлением. Такие сплавы надежные, выдерживают высокую температуру и не подвержены к коррозионному разрушению.

Контакты из меди, латуни и бронзы являются самыми распространенными вариантами. Основания для крепления контактов внутри розетки производят из пластика или керамики.

Материал защищает от перегрева клемм и является изолятором. Керамические площадки более надежные.

Как правильно подключить двойную розетку

При капитальном ремонте, люди часто начинают с проводки. При большом количестве электроприборов, часто возникает вопрос — как подключить двойную розетку, чтобы создать более комфортные условия. Их установка помогает избежать лишних коммуникаций, а также дополнительных источников, подключения: тройников, удлинителей и переносок.

Часто бывает, что подключение двойной розетки может вызвать некоторые трудности. Это случается при отсутствии минимальных навыков или допущенных в спешке ошибок. Чтобы этого не происходило, необходимо заранее всё подготовить и убедится, что все детали есть в наличии, а сама розетка исправна. Кроме этого бывают множество нюансов, способных повлиять на неисправность или короткий срок эксплуатации.

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

Безопасность и инструмент

1. Прокладка кабеля, установка точки питания проводятся после полного отключения автомата или пробок. С помощью индикатора убеждаются, что прибор обесточен. Лучше применять сразу два индикатора для гарантированного получения результатов проверки и во избежание нежелательных последствий.
2. Учитывают состояние распределительной коробки, к которой подведены исходное гнездо, сама точка питания. Повреждённые экземпляры в работе не используют.
3. Стену, где уже проложена проводка, не долбят, не сверлят, не режут.
4. Запрещено перекусывать кусачками проводку, находящуюся под напряжением.
5. Любой контакт между отвёрткой и кабелем фазы или нуля приводит к замыканию в сети.
6. Розетки устанавливают на высоте 0,5-1 м от пола, но не ниже 30 см от плинтуса, располагая на каждые 6–10 квадратных метров помещения одну точку.
7. Рассчитывают мощность подключаемых устройств, сложив их вместе. Результат сравнивают с общей пропускной способностью сети.

ВниманиеМонтаж проводки, сетевого гнезда своими руками производится при условии, что установка и настройка распределительного щитка в доме или квартире выполнялись профессионалом. Подключение без специального образования опасно для жизни. Для того, чтобы добавить розетку, потребуются

Для того, чтобы добавить розетку, потребуются

• маркер;
• линейка;
• уровень;
• пассатижи;
• отвёртки, одна из которых — с индикатором тока.

как установить розетку в гиспокартонеДля замазывания промежутка между стеной и коробкой понадобятся

• узкий шпатель;
• ёмкость для строительной смеси;
• грунтовка.

Основные правила разводки розеток

Правила установки розеток и инструменты, которые могут понадобиться в процессе, регламентируются по СНиП (строительные нормы и правила) и ГОСТ.

При монтаже электропроводки и работе с розетками необходимо ознакомиться с Правилами Устройства Электроустановок (ПУЭ):

• элементы проводки (коробка распределения, счетчик, розетки, выключатели) должны быть легкодоступны;
• розетки устанавливают на расстоянии 50-80 сантиметров от пола. Правило предпринимается в целях безопасности при затоплении помещения;
• при наличии в помещении газовых, электрических плит, а также радиаторов отопления и труб, розетки устанавливают на удалении в 50 и более сантиметров от заземленного оборудования;
• провода к устройствам прокладывают снизу вверх;
• розетки в помещении устанавливаются в числе не более 1 штуки на 6 квадратных метров. Подключить большее количество розеток можно только в кухне;
• нельзя устанавливать оборудование в туалете;
• проводку прокладывают на расстоянии в 10-15 сантиметров от труб, балок перекрытия и потолка. Высота проводки от пола должны составлять 15-20 см;
• разводка и соединение проводов осуществляются внутри распределительного короба;
• «Земля» и «Ноль» соединяются с устройствами болтовым соединением.

Это вся информация, которая может потребоваться при самостоятельном подключении двойной розетки. Усвоив необходимые правила, подключить новый прибор своими руками может любой желающий

Новичкам специалисты рекомендуют уделить особое внимание соблюдению правил безопасности, так как работать предстоит с контактами, проводящими ток

Еще раз ознакомиться с особенностями процесса установки двойной розетки можно, посмотрев видеоролик:
