Электрический теплый пол в деревянном доме

Электрический теплый пол в деревянном доме

Так же как и с водяными теплыми полами сначала нужно рассмотреть виды электрических теплых полов

Греющий кабель. Поставляется прямо в мотках. Классифицируется степенью нагрева, соотвтественно количеством выделяемого тепла, от 120 до 180 Вт/м2;

Греющий кабель

Кабельная система на сетке или нагревательный мат. От первого вида функционалом не отличается, просто для удобства монтажа он уже заведомо прикреплен к заводскому основанию с уже определенным шагом;

Нагревательный мат

Пленочный инфракрасный теплый пол. При толщине всего в пол миллиметра имеет мощность от 150 до 220 Вт/м2. По краям такой ленты идут металлизированные контакты, а тепло выделяет черная сетка, находящаяся в середине такой ленты.

Пленочный инфракрасный теплый пол

Нагревательные карбоновые стержни, с принципом действия и подключением как и у пленочного инфракрасного пола.

Нагревательные карбоновые стержни

Монтаж электрического теплого пола в деревянном доме

Как правило, электрические теплые полы укладываются под тонкие цементные стяжки и затем перекрываются напольной плиткой. Но проводить монтаж электрического теплого пола по деревянным полам можно практически так же, как и в случаях с водяными полами без стяжки.

Точно так же используется подстилающий слой теплоизолирующего материала при необходимости. Поверх него укладывается отражающий металлизированный материал. Сверху раскладывается электрический теплый пол с температурным датчиком, который перекрывается половой доской и напольным покрытием.

Теперь вы знаете какие бывают виды теплых полов, системы теплых полов для деревянных домов, а так же как сделать теплый пол в деревянном доме своими руками и общие вопросы монтажа электрического теплого пола.

2013 – 2017, ДД. Все права защищены.

Виды монтажа

Чтобы изготовить теплый электро- настил в деревянном доме, применяют следующие виды монтажа:

• на деревянном основании;
• на лагах;
• на черновом полу.

Давайте разберем каждый из них в отдельности. Теплое покрытие на деревянном основании, в основном, укладывается поверх старого. Делается это довольно просто:

1. Подготавливается основание — очищается от разнообразного мусора, а при необходимости выравнивается.
2. Укладывается слой гидроизоляции, обычно используется полиэтиленовая строительная пленка, при этом на стену делается заход порядка 10 см.
3. На утеплитель используется отражающий композитный слой из полиэтилена и фольги.
4. Производится монтаж теплого пола, например, инфракрасного (отлично подходит для данной конструкции).
5. Укладывается чистовое покрытие: ламинат или паркет, причем любой подобный материал должен быть сопоставим с применением теплого пола, об этом должна говорить специальная надпись на коробке.

При установке электрического пола на деревянное основание разрешается использование утеплителя — пенополистирола, причем исключительно высокой плотности, чтобы избежать прогибов поверхности во время нагрузок.

Самый распространенный метод укладки электрического пола — на лаги. При таком исполнении мы не расходуем лишнего пространства комнаты и можем применять самый выгодный материал, то есть кабельный теплый пол. Итак, монтируется он следующим образом:

1. К основанию уложенных лаг крепим черепные бруски (обычно имеют размеры 20×20 либо 30×30), чтобы у нас получилась своеобразная перевернутая буква «Т».
2. На черепные бруски укладываем первый черновой пол, например, необрезную доску либо листы фанеры, OSB плиты или ДВП. При этом, мы не осуществляем жесткого крепления, а просто укладываем сверху на бруски, так как нам не следует сковывать механические движения лаг в нижних точках.
3. Стелим слой гидроизоляции, для этого отлично подойдет универсальная строительная пленка.
4. Если мы монтируем электрический пол на втором этаже, то, для создания шумоизоляции, засыпаем 5-сантиметровый слой песка. На первом этаже следует уложить утеплитель — керамзит, минеральную или базальтовую вату. В идеале, для этой процедуры, подходит пенополистирол, но он довольно дорого стоит и не каждому по карману, поэтому сначала делаем слой из дешевого материала.
5. Далее, укладываем тонкие листы пенополистирола, толщиной 15-20 мм. Они будут выступать в качестве теплоизолятора и основания для укладки кабеля.
6. А теперь самое интересное, у вас есть три варианта — либо проделывать каналы в пенополистироле для укладки кабеля, либо складывать полоски пенополистирола так, чтобы между ними оказалась канавка для провода, либо вовсе этого не делать, но тогда будет наблюдаться потеря КПД.
7. Укладываем слой отражателя.
8. И наконец, стелим провод по заранее подготовленным канавкам.

1. На стене крепим температурное реле, подводим к нему питающий провод, концы от нашей системы и вывода термопары, которую следует расположить в полу посередине между крайними точками кабеля.
2. Коммутируем систему, подаем напряжение и проверяем работоспособность.
3. После того, как проверили, отключаем и зашиваем сверху фанерой, на которую, впоследствии, и будем класть чистовое покрытие. Укладка на черновой пол производится точно так же, как и на деревянное основание.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

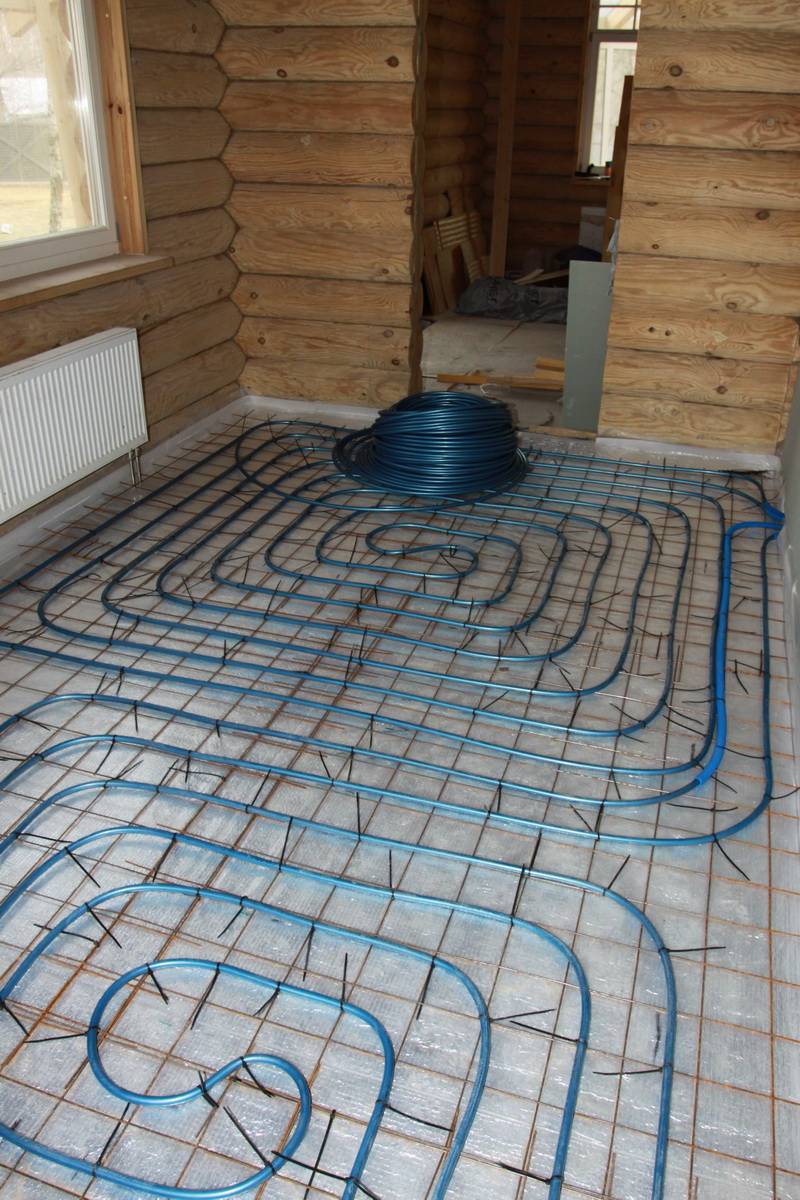

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева
	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.
	Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.
	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Выполнения работ на примере водяной системы подогрева

Произвести монтаж водяных теплых полов в деревянном доме можно самыми разными способами, с использованием разнообразных материалов и т.д. Чтобы уменьшить нагрузку на систему теплого пола рекомендуется использовать полистирол или готовые модули. Именно этот способ и будет рассмотрен далее.

Для правильного монтажа потребуются следующие материалы:

• полиэтиленовая пленка толщиной 0,2-0,5 миллиметра;
• плиты полистирола с пазами (толщина 0,3-0,5 сантиметра);
• алюминиевые распределительные пластины до 0,5 миллиметра толщиной;
• листы гипсоволокна со скошенными гранями в 1 сантиметр толщиной;
• саморезы длиной в 1,6 сантиметра и диаметром в 3,5 миллиметра;
• демпферная лента толщиной в 5 сантиметров;
• клей ПВА.

Если все материалы закупаются по отдельности, то очень важно приобретать полистирольные плиты с пазами для вставки алюминиевых пластин, а на самих пластинах должны быть насечки для упрощения стыковки полотна.

Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста. Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения.

Отопительный контур может быть собран из полиэтиленовых и металлопластиковых труб. До начала укладки следует четко сформулировать конфигурацию отопительной системы.

Монтаж производится следующим образом:

1. После создания чернового настила весь контур помещения на стыке перекрытия пола и стен проклеивается при помощи демпферной ленты. Фиксируют ее на клей ПВА. Затем поверхность пола тщательно очищается от пыли, грязи и мусора. На нее раскладывается полиэтилен с 10-15-сантиметровым заступом на стены.
2. Затем укладываются полиэтиленовые маты по методы «стык в стык». Если производится укладка отопительного контура змейкой, то можно использовать простейший мат с пазами для прямой укладки и загибом у самой стены. Если же выбран тип спирали, то можно приобретать профильные маты или маты с «бобышками». Желательно заранее начертить схему укладки, чтобы выполнить данный этап значительно быстрее.
3. Алюминиевые пластины укладываются по той же схеме с учетом шага между линиями трубопровода. Подгоняются они по специальным насечкам.
4. Трубы укладываются в пазы пластин с шагом не более 30 сантиметров, чтобы помещение прогревалось равномерно. У стен можно уменьшить шаг в два раза, поскольку данная часть помещения является самой плохой в плане потерь тепловой энергии.
5. Затем подготавливается место в помещении, где будет располагаться распределительный коллектор. Желательно подключать всю систему при помощи профессионала. Как только подключение завершено выполняется тестирование системы при давлении, увеличенном вдвое по сравнению со стандартным. Если утечек и порывов нет, а обогрев на каждом участке контура достигает нужной температуры, то монтаж выполнен правильно.
6. Завершением укладки теплого пола является настил полипропиленовой подложки и листов гипсоволокна в два слоя. Желательно, чтобы на листах была 2-сантиметровая фаска. Листы фиксируются между собой клеем ПВА, наносимым на фаску, а также закрепляются на основании при помощи саморезов.
7. Затем выполняется укладка основной подложки и на нее настилается напольное покрытие.

На самом деле укладка каждого слоя не вызывает трудностей. Помощь профессионала обязательно только при подключении к коллекторному шкафу всей системы подогрева, поскольку ошибок сантехника не допускает.

Укладка электрического теплого пола в деревянном доме

Хотя большинство профессиональных строителей рекомендует применять водяные системы отопления для частного деревянного дома, современные технологии позволяют безопасно использовать для этой цели греющий кабель и маты.

1. Содержимое:

При укладке учитывается пожаробезопасность здания, проектируется и разрабатывается схема раскладки провода с максимальной производительностью, а также принимаются другие нюансы, связанные с проведением работ и безопасной эксплуатацией системы. Только в таком случае электрический теплый пол в деревянном доме создаст максимально комфортный микроклимат в помещении.

Можно ли уложить кабельные полы на дерево

Грамотно уложенный электрический тёплый пол в деревянном доме абсолютно безопасен. Кабель, как правило, снабжен двойной защитой, что сводит вероятность возникновения пожара к минимуму.

Теплый электрический пол под деревянный пол

Укладка электрического кабеля под дерево имеет несколько нюансов, связанных с правилами безопасной эксплуатации:

Максимальный слой доски монтируемой сверху кабеля варьируется в зависимости от сорта дерева. Для хвойных пород толщина составит 22 мм, для твердых 24 мм.

При соблюдении перечисленных выше рекомендаций, допускается применение любого способа укладки теплых полов в деревянном доме:

1. Укладка провода в бетонную стяжку.

Электрический теплый пол на деревянное основание

Укладка кабельных электрических мат по деревянному перекрытию пользуется большей популярностью за счет того, что для монтажа не приходится снимать уже уложенные доски.

1. Монтаж кабельного пола на деревянный пол в специально подготовленные штробы. Глубина прорезов должна быть около 2 см. Укладка кабельной системы обогрева на деревянный пол требует сравнительно небольших материальных расходов, но определенных затрат по времени.

Основы безопасной эксплуатации на пожароопасных поверхностях

Дерево является строительным материалом с высокой степенью пожароопасности. Особенностью деревянных конструкций является возможность их возгорания, не от открытого огня, а вследствие постоянного нагрева поверхности.

1. Наиболее безопасным считается обогрев деревянного пола саморегулирующим греющим кабелем. Тепловая матрица, входящая во внутреннее устройство провода, автоматически изменяет интенсивность нагрева по мере прогревания воздуха в помещении.

Применение саморегулирующихся кабельных теплых полов на деревянном основании оправдано, так как практически полностью исключаются ситуации, связанные с перегревом по причине поставленной сверху мебели.

Устройство электрических мат теплых полов в деревянном дачном доме не требует дополнительных материальных затрат и глобального проведения строительных работ.

Теплые электрические полы создают комфортную и благотворную атмосферу в деревянном доме. Современные методы строительства и тщательный подбор качественных материалов, обеспечит максимальную безопасность эксплуатации греющего кабеля и матов.

Расчет мощности и температуры тёплого водяного пола

Калькулятора выбора мощности отопительного котла

Калькулятор расчета количества секций радиаторов

Калькулятор расчета метража трубы теплого водяного пола

Расчет теплопотерь и производительности котла

Расчет стоимости отопления в зависимости от типа топлива

Калькулятор расчет объема расширительного бака

Калькулятор расчета отопления ПЛЭН и электрокотлом

Расходы на отопление котлом и тепловым насосом

Управление электрическим теплым полом в загородном доме

Система может быть зональной, а может укладываться по всей комнате. Иногда нет нужды нагревать все помещение или хочется в целях экономии обогреть определенный угол (например, рабочее место). Да и постоянное функционирование в одном режиме не сыграет на руку оборудованию. К тому же контроль необходим, если на несколько дней все семейство уезжает из дому.

Устройство электрических теплых полов в деревянном доме предусматривает монтаж датчиков температуры и регулирующего оснащения. Эти приборы позволят поддерживать заданный температурный режим в помещении. Продвинутые вариации позволят следить за работой системы в автоматическом режиме. Так, можно задать параметры, чтобы прогреть дом к приходу с работы.

Система подключается к сети 220 В. К регулятору подводятся кабели от нагревательного элемента, температурного датчика.

Контроллеры следят за перегревом. Так, они могут сработать на аварийное отключение питания, если возникнет опасная ситуация. Современные модели позволяют подключать оборудование к ПК, записывать тренды температуры с изображением до 4 кривых. Все результаты можно сразу же распечатать для большего удобства при изучении.

Как установить теплый пол на деревянный пол монтаж и прокладка труб

Выяснив вопрос о том, можно ли сделать теплый пол на деревянном полу в частном доме, остановимся на этапах его монтажа. Сегодня все чаще предпочитают покупать вспененные полимерные маты, поскольку они максимально просты в монтаже. Модульные и реечные элементы из ДСП обычно изготавливаются самостоятельно. Финская технология укладки водяной системы будет одинаковой для всех типов настильных элементов. Этапы организации теплого пола под дерево будут следующими:

Монтаж демпферной ленты.

Изготавливают ленту из полиэтилена. Ее предназначение — снижение деформаций, которые неизбежно возникнут при температурных перепадах. Ленту наклеивают на стены помещения по всему периметру.

Укладка и крепление настильной реечной, модульной или матовой системы.

Подготовленное основание послужит надежной опорой для элементов напольного пирога. Если теплый пол по дереву укладывается посредством матов, тогда каждая плита стыкуется вплотную к предыдущей плите. Их фиксация выполняется с помощью специальных защелок. При укладке нужно избегать образования зазоров и нахлестов.

Крепление распределяющих тепло пластин.

Обустраивая водяной теплый пол по деревянному перекрытию, нужно подготовиться к тому, что металлические пластины придется подгонять по длине. При заказе фирменных деталей эта процедура будет проще, поскольку каждый производитель оставляет прорезы для излома элемента. Прежде чем выполнять укладку пластин для теплого пола на деревянном перекрытии, нужно понять, как будет идти труба. Помним: передающий воду элемент должен размещаться строго в канавке пластины, поэтому их размещение выполняют по запланированной проектом схеме прокладки труб. Обычно пластины выпускают с учетом монтажа труб с шагом в 20 см. Поэтому крепят пластины для водяного теплого пола на деревянных лагах вплотную друг к другу. Если в зонах повышенных потерь тепла шаг нужно сократить, тогда выполняют подгонку металлических деталей и по длине, и по ширине. Принцип — распределяющие тепло модули должны покрывать не менее 85% площади. Иначе водяной теплый пол под деревянный пол стелить нецелесообразно. Натуральный стройматериал поглотит выделяемое системой тепло и лишь слегка нагреет напольный отделочный материал.

Крепление труб в пазах распределяющих тепло пластин.

Процедура выполняется вручную без применения инструментов. Передающий теплоноситель элемент аккуратно вдавливают в паз до щелчка. Не рекомендуется применять острые или металлические инструменты во избежание повреждения труб.

Если водяной теплый пол для деревянного пола укладывает без металлических пластин, а с использованием фольгированной изоляции, тогда материал крепится к настильной системе с помощью строительного степлера. Зафиксировать обязательно, иначе передающие теплоноситель детали будут подвижны, что приведет к деформациям, перегибам, разрывам труб.

На этом процедура, как сделать деревянный теплый пол своими руками, не завершается. После прокладки труб, нужно установить коллекторный шкаф и подключить трубопровод. Чтобы обеспечить герметичность системы, используют фитинги. После проверки качества соединений, контуры заполняют, спустив воздух, и тестируют работы оборудования. Если теплый пол на деревянное основание не протекает, нигде не обнаружены изъяны или застои воды, выполняют укладку термостойкой пленки. Она поможет снизить теплопотери. Полотна изолятора укладывают внахлест, а фиксируют армированным строительным скотчем.

Теперь осталось поверх теплого пола, уложенного на деревянное покрытие, положить черновой пол. Например, гипсокартонные плиты или ДСП. Эти стройматериалы снизят нагрузку на элементы нагревательной системы и позволят подготовить основание для монтажа напольного покрытия. Иногда сверху на теплый пол поверх деревянного пола сразу монтируют отделочный материал. На этом монтаж системы водяного нагрева воздушных масс завершен. При корректном ее вводе в эксплуатацию она прослужит без необходимости ремонта свыше 7-10 лет.

Если у вас остались вопросы, то позвоните по телефону, указанному на сайте.

Выбор между водяным и электрическим теплым полом

Если производится устройство теплого пола в деревянном доме, то очень важно определиться с типом монтируемой системы. Зависит это от ряда различных условий и факторов:

Зависит это от ряда различных условий и факторов:

• особенности укладки «пирога» пола;
• разновидность перекрытия;
• изношенность перекрытия;
• особенности помещения, в котором будет осуществляться подогрев;
• предназначенность системы подогрева: основная или дополнительная.

В целом производить подогрев пола в частных домах можно системами двух основных видов:

• электрический теплый пол – в основе лежит нагревательный элемент: кабель, стержень, мат. Тепловая энергия выделяется посредством подачи электрического тока. Монтаж может осуществлять не только под сухую стяжку, но и под жидкий раствор, поскольку после высыхания стяжка будет абсолютно безопасной для функционирования электрических элементов (подробнее: «Электрический теплый пол на деревянный пол – варианты обустройства»). Под такую систему укладывают различные отражающие слои, которые повышают эффективность прогревания. Поверх нее могут располагаться самые разные напольные покрытия;
• водяной теплый пол – состоит из обычного отопительного контура, состоящего из полиэтиленовых или металлопластиковых трубопроводов, подключаемых к основному отопительному контуру дома или нагревательному котлу. Монтировать такую систему можно под бетонную стяжку, либо создавать сухой теплый пол в деревянном доме со вставкой специальных пластин между линиями контура, повышающими мощность обогрева.

Если рассматривать визуальную составляющую, то естественно проводка лучше вписывается в интерьер помещения, чем трубопроводы. На фото и при визуальном осмотре кабель практически незаметен.
