Что такое фидер в электроэнергетике

Как применяются фидеры в электричестве?

Само слово «фидер» энергетики в своей работе начали использовать достаточно давно. Это произошло вскоре после начала электроснабжения Англии, США. От применения оборудования будут зависеть показатели электрических потерь, характерные для той или иной системы. В свою очередь, так определяется и эффективность работы той или иной сети.

Обычное напряжение работающих сетей составляет 6-10 кВт. Расчёты по потерям электроэнергии выполняются буквально каждый месяц. В зависимости от точности этих расчётов выставляют определённые тарифы за использование электрической энергии. Загрузка фидеров на 10 кВт влияет на результаты некоторых действий, связанных с подсчётами и проектированием.

Электропередача

Применение для электротранспорта

Схемы защиты с использованием коммутаторов применяют, чтобы эксплуатация была наиболее безопасной. От рабочего напряжения зависят параметры, которыми обладает сеть в том или ином случае. Пример — тяговые подстанции, где стандартное напряжение составит 3,3 кВт. Здесь каждый выключатель снабжается как основной, так и дополнительной защитой на случай отключений.

В роли коммутаторов выступают поляризованные выключатели, с максимальной скоростью работы. Функция максимальной токовой защиты в данном случае перекладывается на схемы, которые отвечают и за общее управление системой. Стандартная токовая защита обеспечивается за счёт этой же части.

При коротких замыканиях указанные выше виды защиты становятся основными. Резервная защита нужна для расширения возможностей пользователей

Чтобы организовать правильную работу, важно грамотно настроить текущие схемы. Даже при максимальных нагрузках необходимо исключить случайные срабатывания. Коэффициент запаса устанавливают в пределах 1,15

Коэффициент запаса устанавливают в пределах 1,15.

Интересно! Фидеры в тяговой сети — самые сложные устройства. Нагрузка возникает постепенно, и не один раз в каждом из элементов. Таких загрузочных режимов может быть много в зависимости от того, сколько элементов движется по дороге. Для движения электрического транспорта важна точность всех характеристик.

Прокладка проводов

Для этой сети применяют тонкие провода, при обычных условиях не способные выдержать значительные нагрузки. К примеру, даже тока в 2кА хватает, чтобы за доли секунды пережечь устройство. Только быстродействующая защитная система с коротким временем отключения обеспечивает нормальное функционирование при таких условиях.

Разные провода и защита

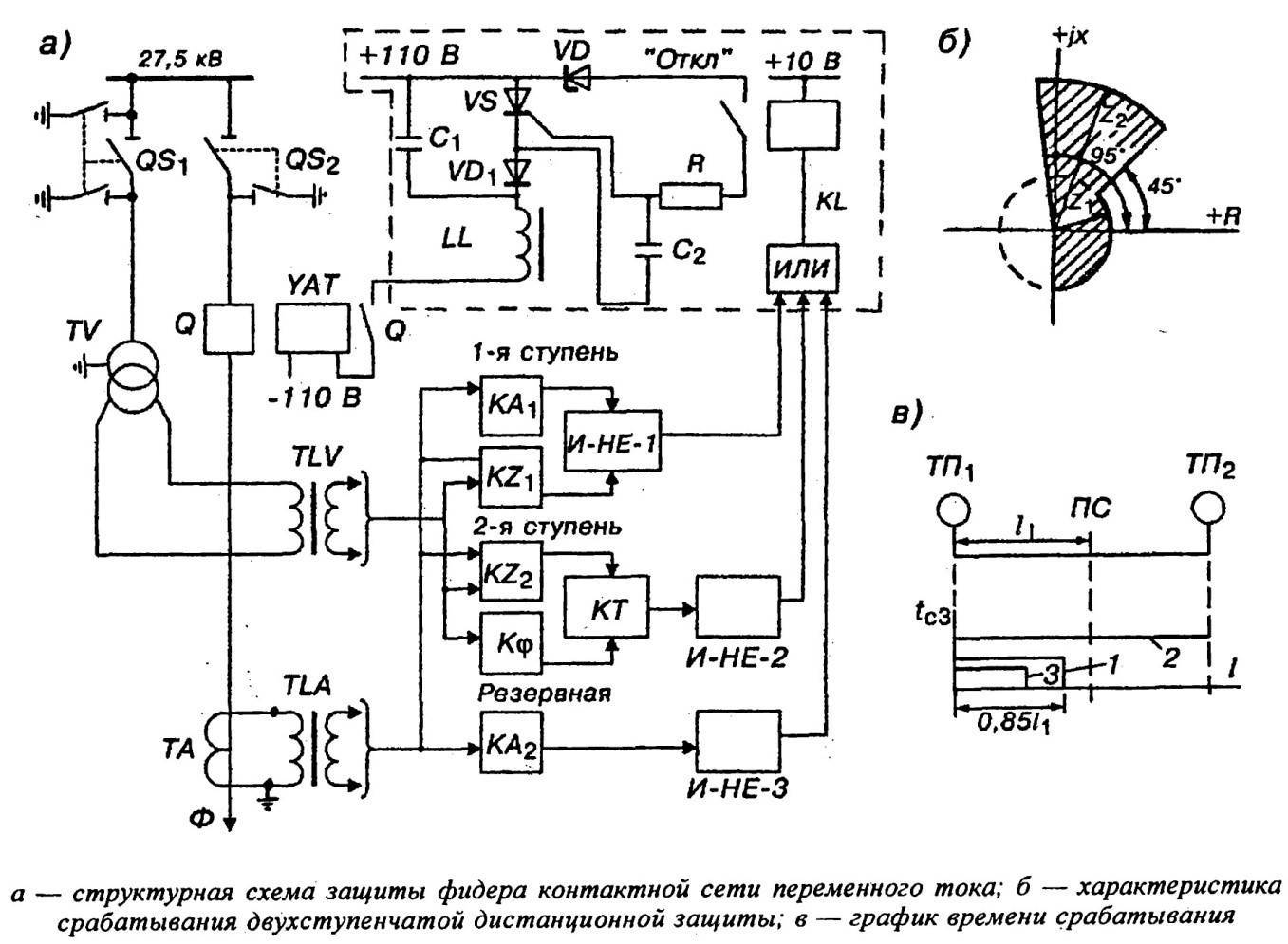

Стандартно защиту монтируют из двух ступеней. Она включает ускоренную токовую отсечку вместе с телеблокировкой. Устанавливается на тяговых подстанциях с мощностью до 25 кВт, выполняются такие решения в виде отдельных устройств. Работа самой системы заслуживает отдельного разговора.

Фидерная линия — общий вид

Для идентификации конкретных участков цепей фидерная система структуризации остаётся достаточно удобной. Но в нормативных документах точное регулирование термина отсутствует, в связи с чем на практике допустимы сложности, недопонимание даже между мастерами. Из-за этого увеличивается вероятность аварийных ситуаций и несчастных случаев. Лучше всё-таки опираться на терминологию, разработанную для нормативных документов. Всегда просто найти если не одинаковые значения, то с примерно такой же расшифровкой.

Катушка для фидера

Собирая снасти для фидерной ловли, лучше выбирать специализированные катушки. Однако при отсутствии таковых в продаже, можно приобрести и практически любую безынерционную катушку для спиннинга.

Здесь обратите внимание на такие моменты:

• выбирайте модель со средним передаточным числом – от 4,6 до 5,5. Это обеспечит оптимальное сочетание скорости и усилия; глубина шпули должна составлять порядка 3000, это самый оптимальный вариант для фидера;
• желательно выбирать модели, комплектующиеся съемной шпулей;
• количество подшипников для фидера не является настолько важным, как в спиннинговой технике. Однако желательно чтобы было 5-6 подшипников, это обеспечит более высокий уровень надежности.

Фидеры в электротранспорте

Следовательно, качество фидеров и второстепенных линий, которые являются как бы его разветвлениями, — это суть определяющий фактор потерь электроэнергии при увеличении ее потока в этой электросети. Для предохранения фидеров от перегрузки, а также для отключения при выполнении тех или иных работ применяются схемы защиты с использованием коммутаторов. Их параметры зависят в первую очередь от рабочего напряжения. Например, на тяговых подстанциях с напряжением 3,3 кВ каждый выключатель снабжается основной и резервной защитой от коротких замыканий.

https://youtube.com/watch?v=5SllSg5L6mA

Коммутаторами для этих фидеров обычно являются поляризованные выключатели, отличающиеся высокой скоростью работы. Они управляются от схем, которые выполняют функции максимальной токовой импульсной защиты и стандартной токовой защиты. Эти виды защиты делаются основными при коротких замыканиях. Для увеличения надежности применяется резервная защита. Для нормальной работы необходима правильная настройка схем, которые не должны срабатывать от максимальных нагрузок. Для этого используется коэффициент запаса, равный по величине 1,15. Ток срабатывания выключателей фидеров равен произведению величины номинального тока на этот коэффициент.

Фидеры тяговой сети — это наиболее сложная разновидность этих элементов электросетей. Поскольку они расположены соответственно контактным проводам, перемещающийся электровоз или электричка нагружает их один за другим. При этом у ЭПС может быть множество различных нагрузочных режимов, связанных с загруженностью подвижного состава и рельефом местности. К этому добавляются отключения некоторых фидеров в связи с ремонтом или профилактикой. Точность работы защиты фидеров, питающих контактную сеть, имеет важнейшее значение для движения ЭПС.

Основные элементы тяговой подстанции: 1-фидер; 2-контактная сеть; 3-рельсовая сеть; 4-отсасывающая линия

Провод этой сети тонкий и не переносит больших токовых нагрузок. Например, ток силой в 2 кА пережигает его за десятые доли секунды. По этой причине спасти контактную сеть способна только быстродействующая защита со временем отключения фидеров менее 0,14 сек. При этом используются либо вакуумные, либо масляные выключатели. Защита делается из двух ступеней. В ней функционирует телеблокировка и ускоренная токовая отсечка. Конструктивно защита выполнена как отдельное устройство (в сокращении УЭЗФМ), защищающее фидеры, и устанавливается на тяговых подстанциях 25 кВ (его структурную схему смотрите на изображении далее).

Схема

Описание работы этой схемы занимает большой объем и, скорее всего, интересно только узкому кругу читателей. По этой причине оно опущено.

Работа с волнами

Монтаж антенно-фидерных устройств осуществляется исходя из того, где и в каком диапазоне они будут использоваться. При этом необходимо добиться, чтобы направленные свойства были хотя бы в одной плоскости. При малой длине антенны выходят достаточно компактные. Это позволяет делать их вращающимися и получать значительный выигрыш в мощности, понижая одновременно взаимные помехи радиостанций. Ну и куда без этого – осуществлять связь в любом желаемом направлении.

В диапазоне метровых волн для удобства использования часто применяют разнообразные не/симметричные вибраторы. Хотя это далеко не единственный вариант. Из-за размера антенны метрового диапазона довольно проблематично перемещать вручную. Давайте рассмотрим это подробнее.

Принцип действия и классификация

Что такое фидер в электроэнергетике. Его часто путают с распределителем, ведь тот тоже передаёт энергию от генерирующей станции (или подстанции) к точкам потребления электроэнергии. Однако фидер не выполняет промежуточный контроль, поэтому значения силы тока остаются одинаковыми как на отправляющей, так и на принимающей стороне.

В зависимости от условий эксплуатации фидеры подразделяют на следующие группы:

• Промышленные;
• Для применения в сельском хозяйстве;
• Бытовые (осветительные).

В последних случаях линия  рассчитывается на напряжение 220 В (для остальных видов — на 220 и 380 В).

Последовательность функционирования фидера определяется его назначением. Фидерная линия является частью электрической распределительной сети. Электрическая схема в здании, которая передает энергию от трансформатора или иного подобного устройства к распределительной панели, представлена на рисунке 1. Различные потребители подключаются к шинам с целью  подачи различных нагрузок: силовых и/или осветительных.

Проводники распределительных питающих линий выходят ​​от автоматического выключателя (или устройства повторного включения цепи подстанции) через подземные кабели, называемые выходными.  Таким образом, фидер в электрике является частью системы распределения энергии от первичных устройств к вторичным. Как следует из рисунка 1, после передачи энергии по линии она достигает  подстанции, где напряжение сети может уменьшиться, в зависимости от мощности и количества потребителей.

Составляющие

Что такое фидер в электрике. Поскольку он является главным проводником, то от него питание подается к основному центру нагрузки и далее на распределитель (обычно трёхфазный, четырёхпроводной). Далее нагрузка поступает в обслуживающую сеть, к которой уже подсоединены непосредственные потребители (смотреть рисунок 2).

Рисунок 2. Элементы внутренней фидерной линии

Фидеры в электрике проектируются на основе токонесущей способности проводников, а их расчёты производятся по известным значениям падения напряжения и длительности линии (максимально — до 12…15 км).

В состав линии включают не все проводники. Те из них, которые находятся между точкой обслуживания и устройствами, предназначенными для отключения потребителя, являются служебными проводниками. Тут применяются специальные правила обслуживания, поскольку они не имеют заземляющих устройств и других защитных приспособлений (кроме тех, которые предусмотрены на первичной стороне вторичного трансформатора).

Фидер для электрика далеко не всегда представляет собой любое внутреннее разветвление, поскольку разветвлённая цепь включает в себя проводники между конечным устройством максимального тока, защищающим цепь, и розеткой (независимо от того, на какой ток рассчитана арматура).

Как идентифицировать фидерную линию

При наличии фидеров, питаемых от разных систем напряжения, каждый незаземлённый проводник должен быть установлен по фазе или линии на всей её длине: от точки подключения до точки сращивания. Идентификация не заземлённых проводников системы переменного тока может осуществляться с помощью цветовой маркировки, маркировки ленты или других утвержденных средств. Красный цвет разрешается использовать для не заземлённого проводника положительной полярности, а черный цвет — для проводника отрицательной полярности.

За исключением систем повышенной мощности и изолированных систем электропитания, для идентификации не заземлённых проводников переменного тока используют оранжевый цвет. Он разграничивает верхнюю часть четырёх-проводной системы, соединенной треугольником, где заземлена средняя точка однофазной обмотки, от остальной части сети. Если в тех же помещениях присутствует система высокого напряжения (более 220 В), то для маркировки обычных фидерных проводников следует использовать коричневый, оранжевый и жёлтый цвет (смотреть рисунок 4). Маркировочные ленты или другие средства идентификации фидера используются также для различения участков с разными напряжениями.

Рисунок 4. Маркировка проводников фидера с различной полярностью и допустимыми температурами нагрева

Цепи ко всем устройствам, которые требуют электропитания, запускаются от предохранителей или автоматических выключателей. В фидерных цепях используются более толстые кабели, которые проходят от главной входной панели к меньшим распределительным панелям — щитам, являющимися центрами нагрузки. Эти щиты расположены в удаленных частях дома или в хозяйственных постройках, они также используются для перераспределения энергии, например, в гаражах или паркингах.

Продолжаем перечислять параметры

Также следует помнить:

1. Мощность в антенне. Значение, что отображает энергию, подводимую от передатчика. Представляется в виде суммы двух предыдущих параметров.
2. Коэффициент полезного действия.
3. Входное сопротивление антенны. Под этим подразумевается значение, которое есть на входных зажимах. Характеризуется наличием ре/активной составляющих. Самый лучший вариант – это настройка в резонанс. В таком случае для генератора дается активная нагрузка, и устройство используется с максимальной эффективностью.
4. Направленность антенны. Под этим подразумевается способность излучать электромагнитные волны в определенную сторону. Для того чтобы судить о данном свойстве, используют диаграмму направленности.

Схема линии

Она потребуется всякий раз, когда производится частичная перепланировка внутренних и внешних силовых подключений. При этом необходимо знать значения следующих параметров:

1. Общую расчётную нагрузку.
2. Максимальное значение коэффициента спроса.
3. Предельные значения силы тока.
4. Максимальную длину внешних проводников.
5. Характеристику устройств защиты от перегрузки.

Типичная электрическая система может содержать несколько типов фидеров. В соответствии с этим линии рассчитываются на разные виды нагрузок — непрерывные, периодические, комбинированные, внешние. Последние учитываются при проектировании системы энергоснабжения отдельных зданий.  В особо сложных случаях фидеры могут быть составными, представляющими более чем одну систему напряжения, либо имеющими в своём составе  линии постоянного тока.

Электрическая схема одного из участков представлена на рисунке 3.

Рисунок 3. Электрическая схема одного из блоков внутреннего фидера

Первичные фидерные линии характерны для электростанций. Распределительный узел может быть внутренним или внешним. Хотя правила защиты от перегрузки по току в электрике варьируются в зависимости от поставляемой нагрузки, предел обычно устанавливается по конечной ветке.

Зачем нужен фидер

Самый наглядный пример — работа тяговых подстанций, за счёт которых функционирует электрический транспорт. В любой сфере главным назначением остаётся передача электроэнергии от источника к потребителю. Потребители бывают разными:

• Распределяющие устройства.
• Подстанции.
• Понижающие трансформаторы.

Фидерную автоматику также устанавливают для защиты от всевозможных перегрузок внутри сети. Обязательно используют приспособления, обеспечивающие дополнительную защиту. Предусмотрена не только основная, но и дополнительная защита. Она нужна, чтобы линия нормально отключилась даже в случае короткого замыкания. На тяговых подстанциях устанавливают большую часть оборудования, фидер обеспечивает максимальную безопасность.

Обустройство передачи электроэнергии

Фидеры разных типов отличаются друг от друга комплектацией. В свою очередь, она определяется сферой применения и задачами, которые планируется решать на практике.

Открытые фидеры

Они чаще встречаются в сфере радиотехники и энергетики. Здесь можно увидеть два варианта, каждый со своими особенностями на линии.

Коаксиальный кабель, у которого сохраняется необходимое волновое сопротивление.

В комплект входят дополнительно разветвители и соединители, фильтры и другие устройства, упрощающие само соединение. Приёмно-передающие устройства благодаря таким кабелям подключаются к антеннам, после чего сигнал переходит от одной части системы к другой.

Высоковольтные со своим питанием.

От одного преобразующего устройства участок сети идёт к другому. В процессе передачи используется и разнообразное вспомогательное оборудование. Это могут быть электрические шкафы с соответствующим оснащением, понижающие трансформаторы и предохранители, разъединители, автоматические защитные устройства.

Трансформаторы и техническое обслуживание

Закрытые фидеры

Это отдельная группа фидеров, чаще всего применяется при обустройстве тяговых сетей электротранспорта. Используются так называемые воздушные питающие сети, при обустройстве которых тоже надо учитывать некоторые моменты.

1. Подключение к подстанции и электричеству выполняется за счёт основного фидера.
2. При помощи фидера обратного тока цепь замыкается.
3. Кроме самой линии комплект дополняется специальной защитной аппаратурой. Это касается и резервной автоматики, снимающей напряжение.

Такие тяговые сети являются сложными элементами с конструктивной точки зрения. Тому есть несколько причин:

• Протяжённость контактной сети, отвечающей за электроснабжение.
• Присутствие на линии нескольких единиц контактного состава.
• Отличные режимы работы каждого из компонентов.

Для обесточивания участков приходится время от времени отключать конкретные линии и детали. Это необходимо для грамотного обслуживания и ремонтных работ.

Расширенное количество приспособления для контроля и защиты требуется, чтобы работа системы была стабильнее. Тогда можно не волноваться о количестве поступающей электроэнергии.

Натуральная мощность и пропускная способность ЛЭП

Натуральная мощность

ЛЭП обладает индуктивностью и ёмкостью. Ёмкостная мощность пропорциональна квадрату напряжения и не зависит от мощности, передаваемой по линии. Индуктивная же мощность линии пропорциональна квадрату тока, а значит и мощности линии. При определённой нагрузке индуктивная и ёмкостная мощности линии становятся равными, и они компенсируют друг друга. Линия становится «идеальной», потребляющей столько реактивной мощности, сколько её вырабатывает. Такая мощность называется натуральной мощностью. Она определяется только погонными индуктивностью и ёмкостью и не зависит от длины линии. По величине натуральной мощности можно ориентировочно судить о пропускной способности линии электропередачи. При передаче такой мощности на линии имеет место минимальные потери мощности, режим её работы является оптимальным. При расщеплении фаз, за счёт уменьшения индуктивного сопротивления и увеличения емкостной проводимости линии, натуральная мощность увеличивается. При увеличении расстояния между проводами натуральная мощность уменьшается, и наоборот, для повышения натуральной мощности необходимо уменьшать расстояние между проводами. Наибольшей натуральной мощностью обладают кабельные линии, имеющие большую емкостную проводимость и малую индуктивность.

Пропускная способность

Под пропускной способностью электропередачи понимается наибольшая активная мощность трёх фаз электропередачи, которую можно передать в длительном установившемся режиме с учётом режимно-технических ограничений. Наибольшая передаваемая активная мощность электропередачи ограничена условиями статической устойчивости генераторов электрических станций, передающей и приёмной части электроэнергетической системы, и допустимой мощностью по нагреву проводов линии с допустимым током. Из практики эксплуатации электроэнергетических систем следует, что пропускная способность ЛЭП 500 кВ и выше обычно определяется фактором статической устойчивости, для ЛЭП 220—330 кВ ограничения могут наступать как по условию устойчивости, так и по допустимому нагреву, 110 кВ и ниже — только по нагреву.

Характеристика пропускной способности воздушных линий электропередачи

Uном, кВ	Длина линии, км	Предельная длина при кпд = 0.9	Число и площадь сечения проводов, мм2	Натуральная мощность Р нат МВт	Пропускная способность
По устойчивости	По нагреву
МВт	в долях Рнат	МВт	в долях Рнат
10(6)	5	1	2,1
20	8	1	7,5
35	20	1	15
110	80	1	30	50	1,67
220	150-250	400	1х300	120-135	350	2,9	280	2,3
330	200-300	700	2х300	350-360	800	2,3	760	2,2
500	300-400	1200	3х300	900	1350	1,5	1740	1,9
750	400-500	2200	5х300	2100	2500	1,2	4600	2,1
1150	400-500	3000	8х300	5300	4500	0,85	11000	2,1

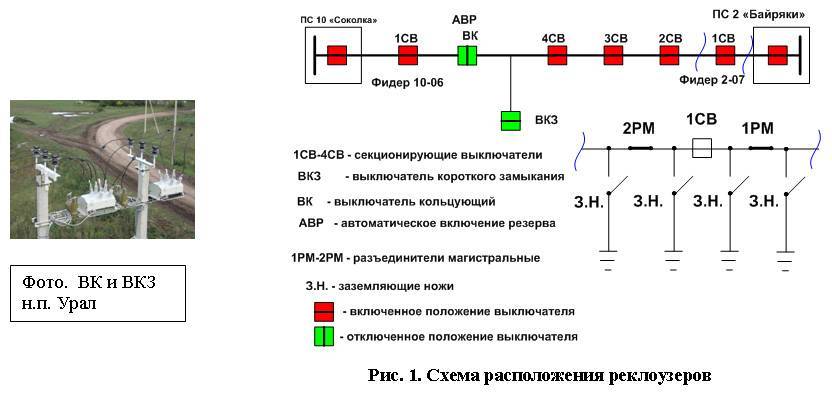

Как отображается фидерная линия на схеме

В качестве примера можно рассмотреть часть схемы высоковольтной подстанции, состоящую из трансформатора 154/6кВ Т1 и понижающих трансформаторных подстанций ТП1-ТП3, состоящих из секций шин и не указанных на схеме трансформаторов 6/0,4кВ. Это поможет понять, что такое фидер в электрике.

На данной схеме фидером являются все цепи, присоединённые к ячейке Ф1. Это участки схемы электроснабжения, обозначенные буквами «А» и «В».

Допускается так же считать фидером только цепи, питающие подстанции ТП1-ТП3. На схеме этот участок имеет обозначение «В» и является сетью фидера Ф1.

При необходимости произвести отключение данного участка, то для этого отключается соответствующий выключатель в ячейке. Например, для отключения фидера «В» необходимо отключить выключатель в ячейке Ф1. Если говорят, что повреждён фидер, то при этом подразумевается авария на всём участке «В».

Использование этого термина позволяет указать на участок цепи, но при этом не указывает на место повреждения. Это может быть одна из кабельных линий, разъединитель или выключатель, находящиеся на одной линии.

Для того чтобы избежать путаницы, понятием «фидер» пользуются только в разговорах, а в документах применяются буквенно-цифровая маркировка элементов электросхем.

Фидер у электриков

У работников подстанций, как и у представителей многих других профессий, есть свой «язык», малопонятный простым смертным. Для того чтобы эти выражения были понятны обычным людям, их необходимо расшифровать:

1. Фидер. В его цепи могут находиться самые разные устройства — масляные выключатели, разъединители, кабеля, воздушные линии, системы контроля и автоматики.
2. Отключился третий фидер или произошло аварийное отключение Ф-3. Это выражение используется при аварийном отключении сети из-за срабатывания систем защиты.
3. Повреждён третий фидер. Фраза используется при срабатывании защиты из-за повреждения линии или выключателей.
4. Повреждение в сети фидера или в фидерной сети. Выражение применяется после уточнения места аварии и дополняется указанием неисправного элемента.
5. Отключился фидер. Это значит, что аварийно остался без питания понижающий трансформатор и подключённые к нему потребители. На некоторых производствах есть возможность переключения на другие схемы электропитания, но для жилых домов эта возможность обычно отсутствует.
6. Повреждён Ваш фидер. Так электрики говорят владельцам частных или жителям многоквартирных домов. Чаще всего это значит, что повреждёна сеть на участке от столба линии электропередач до вводного автомата или рубильника. Это может быть обрыв кабеля, окислиться клеммы или место подключения на столбе или в водном щитке.

Понятие «фидер» и другие, с ним связанные определения, удобны для указания на определённую часть сети. Недостаток этого термина в том, что он указывает сразу на несколько элементов схемы, объединённых общей функцией.

Это может привести к разногласиях в понимании причин и места аварии оперативно-ремонтным персоналом. Такое недопонимание является опасным для рабочих, занятых устранением неисправности, поэтому во время решения практических задач целесообразнее пользоваться официальной терминологией, в которой термин «фидер» отсутствует.

READ Классификация электроизмерительных приборов
