Виды, характеристики и советы по выбору галогенных ламп

Введение

По сути, галогенная лампа представляет собой немного усовершенствованную классическую лампу накаливания. Они отличаются от обычных лампочек ярким светом, стабильностью (отсутствует эффект мерцания), широким спектром и цветом. Цвет свету придается химическим путем за счет использования различных газов в колбе.

Виды галогеновых ламп

Название галогеновые лампы получили за то, что в колбах у них не вакуум, как в обычных, а галогеновые газы с парами йода, хлора, брома, фтора и пр. Подобная технология позволила значительно продлить срок службы галогеновых ламп – нормой для них считается 3-5 тысяч часов работы, тогда как у классики – до 1 тысячи часов. Благодаря газу, с поверхности вольфрамовой спирали практически не происходит испарения, поэтому она работает максимально долго.

Колба у этих светильников также отличается. Обычно ее делают из специального кварцевого стекла, способного отфильтровывать ультрафиолетовое излучение. Это благоприятно сказывается на мебели и стенах – они не выгорают, как при обычном светильнике или солнечном свете.

Из-за галогенового газа колба лампы сильно нагревается. Чтобы не происходило перегрева или возгорания, в устройствах устанавливают дихроичные отражатели. Они помогают бороться с тепловым излучением и выводят его за пределы светильника, рассеивая в воздухе.

История возникновения

Специалисты не одно десятилетие работали над созданием современного источника света. Впервые колба лампы была заполнена инертным газом в прошлом веке. Через полвека немецкими конструкторами изделие было усовершенствовано: в колбу поместили галогены.

Лишь спустя сорок лет галогенную автолампочку стали широко использовать. Современное осветительное устройство представлено лампой с буферным газом: парами галогена йода или брома.

Автомобильные галогеновые лампы отличаются от иных источников освещения:

• мощностью;
• естественным спектром излучения;
• высокой, оптимальной светоотдачей;
• временем эксплуатации;
• рабочей температурой.

Галогенные лампы относятся к новому поколению автомобильной оптики.

Это интересно: Установка прямотока своими руками — инструкция

Разновидности цоколей

На упаковке в примере указан тип цоколя: е14. Иначе он еще называется «миньоном». Е14 относится к винтовым цоколям. Для домашних осветительных приборов винтовая резьба используется чаще всего. «Е» означает винтовой тип, а «14» — диаметр цоколя. Кроме винтовых E применяются штырьковые цоколи типа G (цифра указывает расстояние между центрами штырьков). Основные модели приведены в таблице.

Тип цоколя	Назначение	Изображение
Е27	Самый распространенный винтовой тип для бытовых источников света. Диаметр цоколя 27 мм.
Е14	Винтовой цоколь для маломощных ламп. Диаметр цоколя 14 мм. Применяются для настенных светильников, бра, торшеров.
G4	Штырьковый контакт с расстоянием между контактами 4 мм.  Применяется в миниатюрных точечных источниках света. Лампочка просто вставляется в патрон.
G9	Штырьковый контакт с расстоянием между центрами контактов 9 мм.  У «галогенок» контакт проволочный, у led – «лепестковый». Применяется в миниатюрных точечных источниках света. Источник света просто вставляется в патрон.
G5.3	Штырьковый контакт для мебельных и потолочных источников света. Расстояние между центрами контактов 5,3 мм.
GU10	Аналогичен GU5.3, но расстояние между центрами контактов составляет 10 мм. Цоколь сначала вставляется в патрон, потом поворачивается.

Сравнение галогенной и светодиодной лампы

Сравнительная таблица галогенной и светодиодной ламп

Многие мастера задаются вопросом, какие лампы лучше – галогеновые или светодиодные для дома

Здесь важно рассмотреть особенности технических параметров обоих видов осветительных приборов:

• Уровень потребления электроэнергии у светодиода меньше, чем у галогенки. Обе лампы выгоднее, чем стандартная, с вольфрамовой нитью накала.
• Мощность. Галогенки на 60 Вт соответствуют мощности 100-Ваттной обычной лампы. Тот же уровень по мощности дает светодиод на 10 Вт.
• Срок эксплуатации. Led лампа — 100 000 часов. Галогеновая — около 4 000 ч.
• Оба вида элементов достигают максимальной яркости за 1-3 секунды.
• Спектр свечения. Галогенки — холодный белый. Светодиоды — нейтраль, теплый и холодный на выбор. К тому же Led лампочки могут иметь и разные цвета.
• Утилизация. Светодиоды — в бытовой мусор. Галогенки — требуют особой утилизации, поскольку могут загрязнять окружающую среду.
• Допустимый диапазон температур эксплуатации. Светодиоды — от -90 до +200 градусов. Галогеновые — от -130 и до +160 градусов. Таким образом, последние нельзя использовать там, где есть плохой теплоотвод: в тесных помещениях, в мебели, в светильниках с плотно закрытыми плафонами.
• Цена. Светодиоды стоят в пять раз дороже металлогалогеновых.

Основываясь на знании перечисленных параметров и разницы между двумя видами ламп, мастер может выбрать тип элемента под конкретные условия их использования.

Советы специалистов

Выбирая блок питания для светодиодных ламп, нужно знать, чем отличаются существующие их виды. Специалисты в области светотехники дают несколько советов. Мастера утверждают, что при использовании в схеме драйвера светодиоды могут работать на полную мощность. Это объясняется отсутствием необходимости понижать напряжение. В этом случае светодиоды не выйдут из строя из-за повышения мощности.

Если же питание осуществляется при помощи блока питания, часть напряжения будет расходоваться из-за нагрева резисторов. Последние отвечают за ограничение напряжения при скачке показателей тока. Поэтому, запитав систему при помощи драйвера, можно значительно продлить срок службы светодиодов. Ток в этом случае никогда не превысит допустимое значение.

Стоит учесть, что драйвер представляет собой прибор, который предназначен для тока с определенными характеристиками, заданной мощности. Поэтому желая собрать или отремонтировать блок питания из светодиодной лампы своими руками, нужно подбирать его в соответствии с количеством и типом светодиодов. Их мощность должна соответствовать выбранному питающему устройству.

Обычный блок питания можно применять для любых электрических приборов, а драйвер специально предназначен для светодиодов. Это обязательно учитывают при покупке прибора. Существует ряд факторов, которые влияют на выбор типа питающего устройства.

Цветность и состав излучения ламп

Характеристики передачи цвета показывают качество отображения в сравнении с естественным типом освещения. Высокая четкость передачи цвета присутствует в галогенных приборах и обозначается кодом 100.

Различаются оттенки светового излучения приборов, изменяющие цветовые характеристики предметов.

Согласно нормативам ГОСТ 6825-91, люминесцентные устройства имеют следующие типы оттенков излучения:

• дневной (Д);
• белоснежный (Б);
• естественный оттенок белого (Е);
• белый с теплым тоном (ТБ);
• белый с холодным тоном (ХБ);
• ультрафиолетовый (УФ);
• холодное естественное свечение (ЛХЕ) и т.д.

Добавление знака Ц в указании цветности свидетельствует об использовании состава люминофора с усовершенствованной передачей цвета.

Отдельно обозначаются цвета в осветительных устройствах со специальным назначением. Лампы с ультрафиолетовым излучением фиксируются кодом ЛУФ, приборы рефлекторные синего света — ЛСР и т.д.

Преимущества и недостатки галогенных ламп

С особенностями конструкции и принципа действия галогенных ламп связаны их эксплуатационные преимущества и недостатки

Экономичность (потребление электроэнергии)

Высокая температура тела свечения и отсутствие затемнения колбы определяют высокую светоотдачу галогенных ламп. Для осветительных приборов такого типа светоотдача лежит в пределах 15-22 лм/Вт. Для сравнения, лучшие экземпляры классических ламп накаливания с трудом обеспечивают эту величину на уровне 10-12 лм/Вт.

Таким образом, для получения одной и той же величины освещенности использование галогенных ламп дает выигрыш по мощности в 1.5-2 раза.

Снижению непроизводительных потерь мощности в идее тепла способствует наполнение галогенных ламп тяжелыми инертными газами. Этой же цели служат особые конструктивные решения, в частности, покрытие колбы материалами непрозрачными для инфракрасного излучения.

В результате экономический эффект для потребителя от применения галогенных ламп сравним с использованием люминесцентных источников.

Долговечность

Частичная регенерация материала тела свечения в вольфрамово-галогенном цикле и высокое давление буферного газа в колбе приводят к существенному снижению износа спирали галогенной лампы в процессе эксплуатации. Для современных галогенных осветительных приборов типичное значение срока эксплуатации составляет 2-5 тысяч часов свечения, что в несколько раз превосходит долговечность ламп накаливания и мало уступает люминесцентным лампам.

Цветопередача

Технология, использующая свечение нагретого до высоких температур источника, дает световое излучение, близкое по характеристикам к естественному. В этом заключается преимущество ламп накаливания и галогенных ламп по сравнению с другими источниками света.

Более высокая температура нити накаливания в галогенной лампе приводит к некоторому смещению спектра лампы в голубую область по сравнению с лампами накаливания, уменьшению «теплых» составляющих. Несмотря на это, цветопередача галогенных ламп лежит в пределах Ra 99-100.

Компактность

Возможность уменьшить колбу привела к созданию малогабаритных мощных ламп, которые с успехом могут использоваться в качестве точечных источников освещения для помещений. Это же достоинство дает возможность применения галогенных ламп в качестве источников головного света автомобилей.

Кроме перечисленных, к достоинствам галогенных ламп можно отнести простоту регулирования интенсивности освещения с использованием распространенных схем диммеров (регуляторов освещенности) и безопасность эксплуатации в тяжелых условиях, в том числе и при повышенной влажности – этой особенностью отличаются низковольтные галогенные приборы.

При проверке мультиметром конденсатор необходимо сначала осмотреть, потом уже проверять его на сопротивление и ёмкость. Если делать это регулярно в превентивных целях, можно обеспечить качественную и надежную работу электронных и электрических схем своих приборов и аппаратуры.

Автоматические выключатели предотвращают возникновение в электрических цепях перегрузок и токов короткого замыкания. Какое защитное устройство лучше выбрать для дома, можно узнать здесь, а советы по подключению УЗО можно прочитать тут.

Основные недостатки ламп с галогенными наполнителями связаны с принципом их работы.

• Высокая температура колбы, в некоторых моделях достигающая величин возгорания окружающих предметов. В связи с этим требуется применение соответствующих мер пожарной безопасности.

С высокой температурой колбы связана и нетерпимость галогенных приборов к загрязнению внешних поверхностей. Подобное загрязнение может привести к локальному перегреву поверхности колбы и преждевременному выходу лампы из строя. В связи с этим требуются особые меры предосторожности при эксплуатации или конструктивные решения для защиты колбы.

Относительная дороговизна, связанная с применением специфических материалов при изготовлении (кварц, инертные буферные газы, летучие соединения галогенов). Однако стоимость галогенных ламп значительно ниже популярных люминесцентных и светодиодных источников.

Основные характеристики люминесцентных светильников

Большое разнообразие форм и размеров источников света, относящихся к упомянутому типу, открыло широкие возможности для производителей осветительных приборов. Принцип работы люминесцентных светильников и их комплектацию можно назвать унифицированными величинами. Все модели состоят из элементов:

• стального или алюминиевого каркаса;
• защитной решетки;
• отражателя;
• рассеивателя;
• системы запуска.

Светильники разделяются по классу распределения света, степени защиты, способу установки и классу цветопередачи. Показатель распределения высчитывается в процентах, где за единицу (100%) берется прямой столб света. По данному признаку светильники делятся на:

• отражающие – не более 20%;
• частично отражающие – до 40%;
• направленные – более 80%
• частично направленные – 60-80%;
• рассеивающие – не более 60%.

Степень защиты в соответствии международной классификацией Ingress Protection (IP) определяет сферу использования осветительных приборов. По предназначению и защищенности от влажности и загрязнений люминесцентные светильники подразделяются на типы:

• промышленные;
• офисные;
• бытовые.

Светильник, вне зависимости от сферы его применения, может иметь несколько способов установки. Если речь идет о потолочных осветительных приборах, то можно рассматривать подвесные, накладные и встраиваемые приборы. Светильники могут комплектоваться линейными и компактными лампами (ЛЛ и КЛЛ). Существуют одно-, двух и трехламповые приборы.

Яркость и интенсивность освещения прямо зависит от количества ламп, их мощности и качества люминофора. Цветность ламп данного типа регламентирована государственным стандартом ГОСТ 6825-91 и имеет следующую кодировку:

• лампы дневного света 6-6,5 КК (кило кельвинов) – Д;
• белого холодного свечения 5 КК – ХБ;
• белого теплого свечения 3 КК – ТБ;
• белые естественного света 4 КК – Б.

Максимально качественной цветопередачей обладают лампы с люминофором класса «Люкс» и «Супер Люкс», имеющие маркировку Ц и ЦЦ. Показатель цветопередачи влияет на комфорт. Он рассчитывается и приравнивается к аналогичной величине естественного света, взятой за коэффициент 100, обозначаемый как Ra.

Цветопередача

Индекс цветопередачи показывает, насколько реалистично источник света передает исходные цвета предмета.

Чем выше этот параметр, тем лучше. Цветопередача светильника для художника должна максимально соответствовать дневному освещению.

Поэтому выбирайте лампы с коэффициентом цветопередачи CRI или Ra не ниже 90%.

Для профессиональной работы он должен быть 95-98%.

Благодаря этому вы сможете отчетливо видеть, контролировать и
корректировать цвета картины при работе.

Очень хорошо с этим справляются лампы дневного света:

Philips Master TL-D 90 Graphica 18-36W/950

Philips Master TL-D 90 De Luxe

OSRAM Сolor Proof T8 36W/950

Если не нашли именно такие марки, к примеру Philips Master TL-D 90 Graphica, говорят уже снята с производства и найти ее в обычном магазине практически невозможно, тогда ищите аналоги. В первую очередь смотрите на индекс.

Последние цифры 950-965 содержат в себе следующую информацию:

“9” – цветопередача ламп 90%

“50-65” – температура 5000-6500К

Для домашнего использования в обычной квартире их достаточно 4-х штук (по 36Вт). В мастерской такие светильники закрепляют как на потолке, так и на стенах.

“Желтые” обычные лампочки накаливания, которые мы используем для повседневного освещения, хоть и имеют хороший коэффициент цветопередачи, для художника не годятся.

Если вы при таком свете напишете картину, а потом вынесете на дневной свет или выставите в галерее, то неприятно удивитесь, как на ней изменились цвета.

Под обычной лампочкой в 2700К у вас получится избыток синих оттенков, так
как глаза будут автоматически пытаться компенсировать желтизну светового
потока.

Технические характеристики галогенных источников света.

1. Тип цоколя. От него зависит размер, конструкция светильника, схема подключения.
2. Рабочее напряжение: постоянное (6, 12, 24 Вольта) или переменное.
3. Мощность. Зависит от конструкции источника света: линейный лампы выпускают до 20 кВ, а миниатюрные бывают 20, 30, 40, 50 Вт и др.
4. Цветовая температура: практически не меняется. Находится в интервале 2700 – 3000 К. Теплый свет комфортен для глаз.
5. Индекс цветопередачи. Приближается к 100 – цвета не искажаются.
6. Срок службы. В среднем 2000 часов. Если же условия работы будут «идеальными» (без скачков напряжения и т.п.), то он увеличится до 4000 часов.

Особенности эксплуатации

Галогенные лампы очень чувствительны к жировым загрязнениям, поэтому их внутренних колб нельзя касаться даже чисто вымытыми руками. Ввиду высокой температуры колбы любые загрязнения поверхности (например, отпечатки пальцев) быстро сгорают в процессе работы, оставляя почернения. Это ведёт к локальным повышениям температуры колбы, которые могут послужить причиной её разрушения (поэтому, из-за высокой температуры, колбы изготавливаются из кварцевого стекла). При установке ламп следует держать колбу лампы через чистую салфетку (или в чистых перчатках), а при случайном касании тщательно протереть колбу тканью, не оставляющей волокон (например, микрофиброй) со спиртом.

Поскольку колба галогенной лампы разогревается до пожароопасных температур, то её следует монтировать так, чтобы в дальнейшем полностью исключить всякую возможность её соприкосновения с любыми находящимися поблизости предметами и материалами, и тем более человеческим телом.

При использовании галогенной лампы с диммером необходимо время от времени включать лампу на полную мощность примерно на 10 минут, чтобы испарить накопившийся на внутренней части колбы осадок иодида вольфрама.

Как выбрать лампу для дома

Фотографии галогенных ламп, ярко освещающих красивые интерьеры, завораживают и сподвигают на покупку. Однако прежде всего надо определиться, какая модель необходимо для конкретного случая, в чем помогут некоторые рекомендации.

Среди разновидностей для дома подойдут все типы, кроме линейных, используемых для освещения больших пространств;

Стандартной и универсальной считается вид с внешней колбой;
Галогенки идеально смотрятся в соседстве с зеркальными, матовыми и деревянными поверхностями;
Важно ориентироваться на имеющееся напряжение в сети и количество ламп, устанавливаемых в люстре (сумма мощностей не должна превышать допустимую нагрузку);
Лучше выбирать модели с колбой из закаленного стекла.

Какие галогенные лампы для дома станут самым оптимальным решением? Ответ кроется в месте, степени и цели их использования, поэтому перед походом в магазин не забудьте учесть все требования, которым должен отвечать покупаемый источник света.

Схема подключения.

Поскольку для включения и правильной работы МГЛ необходимы особые устройства, то схема подключения не так проста.

Импульсное зажигающее устройство (ИЗУ) включается параллельно лампе, а токоограничивающие балласты – последовательно.

Электрическая схема подключения МГЛ.

Подобные схемы наносятся прямо на корпус импульсных устройств и дросселей. Главное, определить, где фазовый провод, а где нулевой.

Помните, что работа с электричеством требует осторожности, внимательности и минимальных знаний. Если вы не уверены в своих способностях, то лучше вызовите специалиста

Штриховой линией на схеме изображен конденсатор (бумажный, неполярный). Его устанавливают для уменьшения реактивных потерь при применении электромагнитного дросселя. Емкость конденсатора выбирают исходя из мощности лампы (для 250-вольтовой подойдет 35 мкФ). Рабочее напряжение конденсатора не ниже 400 В (для ламп до 600 В). Впрочем, установка конденсатора не обязательный этап.

При монтаже металлогалогенных источников света учитывайте, что они сильно нагреваются (до 300 ⁰С). Продумайте хорошую вентиляцию и не размещайте лампу рядом с легковоспламеняющимися предметами.

Производители качественных галогенных ламп.

Для дома удобнее применять резьбовой цоколь.

Для освещения квартир подходят все модели кроме линейных. Хороший вариант – лампы с внешней колбой. Они специально разработаны в качестве замены лампам накаливания. Но лучше уточнить в инструкции к люстре или светильнику, какие лампочки с ним совместимы.

Обратите внимание на тип цоколя лампочки и необходимое напряжение. Для обычных люстр удобнее привычные резьбовые Е14 и Е27

Во избежание дополнительных сложностей с подключением выбирайте лампы, работающие от переменного тока.

Перед покупкой рассчитайте суммарную мощность лампочек: она не должна превышать нагрузку люстры.

Поскольку галогенные лампы сильно нагреваются, располагайте их на достаточном расстоянии от пластиковых и бумажных материалов.

Среди производителей выделяются следующие:

1. Osram. Немецкий изготовитель, соблюдающий мировые стандарты качества. Специализируется на выпуске разнообразных источников света. Для бытового применения изготавливают галогенные лампы разного дизайна и мощности.
2. Philips. Производитель из Нидерландов. Лидирует на рынке осветительных приборов. Выпускает светильники для освещения дома, прожекторов, для автомобилей. Лампы для фар комплектуются специальным фильтром, который уменьшает их пожелтение.
3. Navigator. Российский производитель. Изготавливает источники света по российским и мировым стандартам качества. Специализируется на галогенных лампах для внутреннего и наружного освещения.
4. Camelion. Российский производитель, ставящий качество на первый план. Источники света неоднократно проверяются, в том числе в собственных лабораториях. Лидирует в выпуске светильников для дома и офисов.

Разновидности галогенных лампочек

Лампочки с галогенами классифицируют по источникам питания:

• низковольтное исполнение с драйвером на 12 Вольт;
• лампы накаливания 220в.

Классификация ламп представлена на рисунке внизу.

Низковольтные лампочки также могут подключаться к выделенному источнику питания на 220 В, но только при наличии понижающего трансформатора. Данное устройство уменьшает напряжение до допустимого уровня (12 Вольт). Галогенные лампочки этого типа имеют штырьковый цоколь G4, G9, GU10, G12. Также в автопроме применяется цоколь типа H4.

Виды цоколей показаны на следующем рисунке.

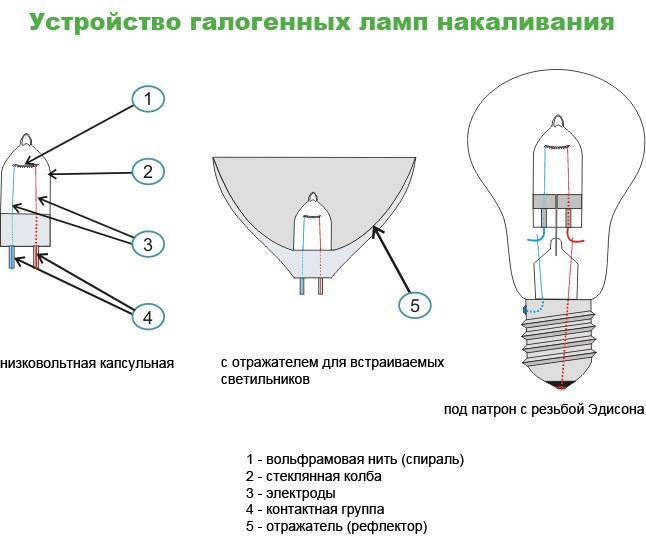

Лампочки принято подразделять на несколько типов в зависимости от особенностей их конструктивного исполнения:

• линейные;
• капсульные;
• с отражателем;
• с вынесенной колбой;
• низковольтные;
• галогеновые люстры;
• IRC-галогенные источники света.

Линейные

С этого типа лампочек начиналось производство галогенных источников света. Выпускаются такие лампы и поныне. В конструкции линейных источников света имеется пара штырьковых держателей с обеих сторон вытянутой колбы. В бытовых целях такие устройства применяют редко из-за их высокой мощности (от 1 до 20 кВт).

Капсульные

Такие лампочки характерны своими небольшими габаритами. Капсульные источники света применяют для подсветки интерьеров. Обычно используют цоколи G4 и G9. Что касается G9, то этот цоколь предназначен для сети 220 В. За счет компактности и небольшой мощности капсульные устройства часто устанавливают в светильниках открытого типа.

С отражателем

Галогенные лампочки с отражателями также именуют устройствами с направленным излучением. Подобного эффекта добиваются за счет применения отражателя, который выполняется в одном из двух вариантов — интерференционном или алюминиевом. В случае с отражателем из алюминия тепло отводится вперед, а интерференционное исполнение предполагает отвод тепла назад. Также приборы с отражателем изготавливают с защитной крышки и без таковой. Светильники с отражателем оснащаются разными типами цоколей: для сети 220 В или низковольтные — на 12 Вольт.

С вынесенной колбой

Устройства с внешней колбой часто путают со стандартными лампами накаливания. Они имеют схожую конструкцию, в том числе резьбовой цоколь E14 или E27, такую же стеклянную колбу и тело накала. Но внутри лампочки с вынесенной колбой имеются галогены.

Галогеновые люстры

Источники света этого типа производятся с цоколем E17 или E27. Одна из главных характеристик люстр — малогабаритность лампочек, они практически незаметны. Люстры обычно рассчитаны на работу от сети 220 В, однако встречаются и низковольтные светильники. В последнем случае понадобится подключение через понижающий трансформатор.

Низковольтные

К низковольтным источникам света относятся приборы, работающие от напряжения 6, 12 или 24 Вольт. Наиболее распространенный вариант — лампа на 12 Вольт. Чаще всего низковольтные галогенные лампочки используют в случае установки на легковоспламеняющиеся основания. Применяются для освещения интерьеров (точечная подсветка), небольших фрагментов садовых участков, для освещения экспонатов в музеях и т.д.

Благодаря своей безопасности низковольтные источники света разрешены к использованию в помещениях с повышенным уровнем влажности. Но в этом случае необходимо обеспечить надежную защиту цоколя от попадания на него воды.

IRC-галогенные лампы

Галогенные IRC-лампы имеют специальное покрытие, которое прозрачно для видимого света, но является преградой для инфракрасного излучения. Данное покрытие принимает инфракрасный свет и отражает его обратно — к спирали. Благодаря такой технологии сокращаются тепловые потери и повышается эффективность лампы. По данным ведущего производителя — компании Orasm — технология позволяет уменьшить потребление электричества на 45% в сравнении с другими галогенными лампочками. При этом срок службы устройства увеличивается в 2 раза. IRC-лампа позволяет получить мощный световой поток — 1700 лм, а также светоотдачу 26 лм/Вт, что вдвое выше возможной 35-ваттного люминесцентного источника света.

Цена

Говоря о стоимости светильников галогенового типа, стоит отметить то, что она может варьироваться в зависимости от бренда, а также от уровня качества изделий. Так, средняя стоимость ламп на российском рынке может составлять от 40 до 350 рублей. Цена будет основываться на сроке эксплуатации, типе и мощности изделий.

В отзывах о товарах рассматриваемого типа нередко отмечается то, что стоимость продукта далеко не всегда является показателем его качества. При выборе ламп лучше всего ориентироваться на комментарии, оставленные в их адрес другими пользователями.

А вы используете галогеновые лампы?

Штырьковый вариант

При выборе нужно ориентироваться на расстояние между контактами (штырями). Если предусмотрено количество выступающих элементов более 2, ориентиром становится диаметр окружности держателя. В зависимости от того, какие исполнения лампы со штырьковым держателем выбраны, появляется возможность выполнить подключение системы освещения к источнику питания 220 вольт или 12/24 вольт.

Держатель G4 можно встретить в галогенных осветительных элементах, предназначенных для подключения к источнику питания 12/24 вольт. Целевое назначение – точечный свет, встраиваемые системы освещения. Низковольтные лампы с таким держателем также могут быть светодиодные. Исполнение G5 применяется в люминесцентных аналогах, например Т5.

Держатель GU5.3 является частью ламп, целевое назначение которых – встраиваемые системы освещения. Такой вариант входит в конструкцию ламп светодиодных и галогенных, он подходит для источника света типа MR16, который, в свою очередь, используется при организации подсветки витрин, ниш и декоративного освещения. Источником питания может выступать электросеть 12/24 вольт или 220 вольт.

Особенность GU10 – уплощения на торцевых участках контактных элементов, что способствует более надежному соединению с патроном. Источники света с такой контактной частью питаются от сети 220 вольт.

Аналог GU6.35 – сходен по характеристикам с вариантом GU5.3, но расстояние между штырями составляет 6,5 мм, а в качестве источника питания может выступать только сеть переменного тока 220 вольт. Если исполнения типа G5 характеризуются контактными элементами в виде штырьков, то вариант G9 оснащен вытянутыми петлями. Расстояние между ними составляет 9 мм. Используются такие виды источников освещения при организации акцентного освещения и декоративной подсветки.

Исполнение G13 – распространенный вариант, используется в светодиодных и энергосберегающих люминесцентных источниках света с формой колбы в виде цилиндра. Благодаря этой особенности названные виды являются взаимозаменяемыми.

Вариант G23

Расстояние между штырями – 13 мм. Другой вариант G23 немного отличается по конфигурации, так как помимо штырей держатель имеет еще и пластиковый выступ. Крепление осуществляется посредством установки контактных элементов в гнездо с отверстиями.

Цоколи компактных люминесцентных ламп

Аналог держателя G53 характеризуется существенным расстоянием между штырями – 53 мм. Целевое назначение ламп с таким контактным элементом – направленный свет в торговых залах, ресторанах, галереях. Исполнение GX53 применяется в лампочках для установки в подвесные и натяжные потолочные конструкции. Штырьки по форме аналогичны контактам GU10. При установке лампочка поворачивается.

Выбор лампы с учетом типа цоколя

В первую очередь необходимо определить, к какой сети будет выполняться подключение: 12/24 В, 220 В, потому как разные типы держателей могут быть предназначены для подключения к сетям с различными параметрами. Выбор контактного элемента галогенных, светодиодных и энергосберегающих ламп делается на основании устройства светильника, в который производится его установка.

Каждый из вариантов предназначен для эксплуатации в определенных условиях. Бывают исполнения для постоянных и переменных сетей. Кроме того, можно подобрать держатель лампочки под осветительный прибор разного целевого назначения: встраиваемые или подвесные светильники, вариант направленного или рассеянного освещения, функциональные или декоративные светильники.

Обзор лучших производителей

Среди производителей лучших видов галогенных ламп можно назвать такие авторитетные компании, как:

• Osram;
• Philips;
• Navigator;
• Camelion.

Osram. Это известная немецкая фирма, которая была основана еще в конце XIX столетия. Сейчас высокотехнологичная продукция выпускается на 48 заводах, расположенных в 17 странах, при этом экспорт ведется в 150 государств.

Фирма OSRAM специализируется на выпуске всевозможных осветительных приборов, при этом наибольшую часть оборота составляют бытовые источники света

Среди широкого ассортимента продукции присутствует несколько сотен различных видов галогенных изделий, которые различаются по типу – капсульные, линейные, с внешней колбой. Они разнятся по размеру, дизайну, мощности, виду цоколя.

Philips. Нидерландский концерн, созданный в 1891 году. В настоящее время является одним из лидеров по производству осветительных товаров.

В каталогах представлен огромный выбор галогенок, среди них модели традиционной формы, капсульные и рефлекторные приборы, дающие интенсивный свет, который позволяет осветить любой уголок дома.

В производстве всех линеек продукции, в том числе и галогенных устройств, компания Philips широко применяет инновационные технологии, что позволяет обеспечить высочайшее качество изделий

Предлагаются также модели с регулировкой яркости светового потока, а также галогенные фары. Последние оснащаются особым ультрафиолетовым фильтром, который препятствует пожелтению автофар.

Как утверждает производитель, глаза водителя в этом случае не устают, что благотворно сказывается на безопасности движения.

Navigator. История бренда стартовала в 1993 г. Первоначально компания занималась выводом на рынок продукции других фирм, однако с 2006 года занялось изготовлением собственных изделий. Для этого в г. Клин были созданы высокотехнологичные производственные линии.

Для всей продукции Navigator характерна надежность, безопасность в эксплуатации, хорошее качество и демократичная стоимость. Изделия этой фирмы – отличный бюджетный вариант

Сейчас в ассортименте представлены лампы разных типов, включая всевозможные галогенки, предназначенные для внутреннего и наружного освещения.

Camelion. Марка с мировым именем, имеющая дистрибьюторскую партнерскую сеть в 80 государствах на всех континентах. Бренд вышел на рынок в 1997 году, а вскоре ему удалось занять лидирующие позиции в РФ, Беларуси и других стран СНГ.

Кроме того, компания стала официальным поставщиком мировой сети Carrefour. В каталогах представлено более 1000 наименований различных видов изделий, включая источники света для промышленных и бытовых целей, лампы разных видов, устройства управления и другие.

На сегодняшний день эта компания возглавляет рейтинг по выпуску различных видов светильников для дома и офиса, включая и галогенные устройства

Основополагающее значение предприятие уделяет качеству изготовляемой продукции, которая подвергается неоднократным проверкам как в собственной лаборатории, так и в сертификационных центрах РФ.

Специалисты проводят тщательный отбор деталей и комплектующих, а также контролируют все этапы производства.

Osram Night Breaker Unlimited H7

В качестве примера возьмём Osram Night Breaker Unlimited H7, обещают нехилую яркость +110%. Смотрим официальные спецификации на неё, указан светопоток 1500 люмен,  у стандартной он тоже 1500лм. То есть тут вообще никакого увеличения Люмен нет, чистый обман. От такого гиганта, как Osram не ожидаешь обмана. Срок службы составляет 150-250 часов.

Официальные характеристики:

1. светопоток 1500лм;
2. срок службы составляет 150-250 часов;
3. мощность 58W.

Технические характеристики Osram Night Breaker Unlimited ничем не отличаются от параметров обычной галогеновой лампы H7. Некоторые изменения конечно есть, но не 110% а 10%.
