Инверторы для солнечных батарей: виды и особенности

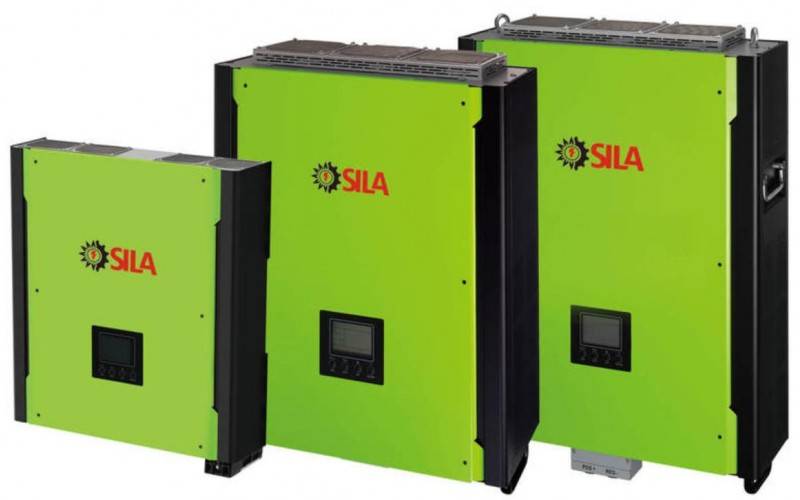

Что такое гибридный инвертор

В последнее время возникла путаница в определении этого понятия, так как многие производители называют свои инверторы гибридными, хотя на самом деле они таковыми не являются.

Инвертор может включать в себя контроллер для заряда аккумуляторов от источника постоянного тока — солнечных батарей или ветроустановок. Очень часто и такие инверторы производителя называют «гибридными». Основанием для этого является тот факт, что в этом инверторе совмещены 2 различных устройства — инвертор и контроллер для солнечных панелей или ветрогенератора. Однако такие устройства лучше называть «комбинированными«, а не гибридными.

Особенностью гибридного инвертора является именно возможность параллельной работы с источником переменного тока — сетью или генератором — в режиме инвертора. Гибридный инвертор может использовать энергию от аккумуляторов, заряжаемых от возобновляемого источника энергии, одновременно с энергией от сети/генератора, не отключаясь от сети. При этом должна быть возможность выставлять приоритет для источника постоянного или переменного тока; например, при выставлении приоритета для источника постоянного тока в первую очередь нагрузка питается от аккумуляторов, а недостающая энергия берется от источника переменного тока. Часто имеется возможность ограничивать ток или мощность, которые берутся от сети или генератора.

Приоритет для источника постоянного тока возможен только путем полного отключения сети от входа и переходом на работу полностью от аккумуляторов. Это приводит к «дерганной» работе системы и дополнительному циклированию аккумуляторов. Хорошо, если имеется возможность выбирать напряжение, при которых сеть отключается и подключается. Но во многих недорогих ББП такой возможности нет и пороговые напряжения жестко заданы без возможности регулирования.

Некоторые гибридные инверторы имеют функцию добавления мощности инвертора к мощности источника переменного тока. Эта функция очень полезна, если источник переменного тока имеет ограниченную мощность, которая недостаточна для электроснабжения пиковой нагрузки. В этом случае в ББП устанавливается максимальный ток, который можно брать от сети или генератора, а недостающая мощность берется от аккумуляторов и подмешивается к сетевой. Таким образом можно питать нагрузку мощностью, равной сумме мощностей инвертора и источника переменного тока (сети или генератора). Различные производители называют эту функцию по разному — например, в инверторах Studer Xtender она называется Smart Boost, в инверторах Schnieder Electric Conext XW — Power Shaving, в инверторах Outback G(V)FX — Grid support и т.п.

Сравнение блока бесперебойного питания и гибридной установки

Некоторые компании непроизвольно вводят потребителя в заблуждения, именуя блок бесперебойного питания (ББП) гибридным инвертором. Казалось бы, оба прибора выполняют схожие задачи, но есть существенное отличие.

ББП представляет собой инвертор с зарядным приспособлением. Модуль в первую очередь обеспечивает расходование энергии от фотоэлектрической установки, а при ее недостатке – переключается на потребление от сети.

ББП не способен выполнять функцию «подмеса» накопленной электроэнергии от аккумуляторных батарей с сетевой. Приоритетное потребление от источника DC реализовано путем отключения от сети и переходом на работу от аккумулятора

Функционирование системы в «дерганом» режиме провоцирует дополнительное циклирование аккумулятора и ускоряет его износ. В большинстве недорогих ББП пороговое напряжение установлено без возможности регулирования.

В моделях гибридных инверторов для солнечных батарей подобные скачки исключены – агрегат подстраивается под требуемую мощность и работает одновременно с разными источниками тока.

Можно самостоятельно выбирать приоритетное потребление. Как правило, упор делается на расходование энергии от солнечных батарей. В некоторых гибридных агрегатах предусмотрена опция ограничения мощности, поступающей от городской сети.

Сравнение функций популярных модификаций гибридных «конвертеров» и ББП. В серии моделей Victron предусмотрена возможность увеличения инверторной мощности за счет сетевой

Сколько служат солнечные батареи?

Срок службы солнечных батарей

Производители часто указывают срок эксплуатации – 20-30 лет (в среднем -25 лет). На протяжении указанного периода устройство может работать без потери мощности, сбоев. Однако это не значит, что по окончании данного срока модули перестанут функционировать. Это заблуждение, т. к. солнечные батареи могут служить намного дольше (до 60 и более лет, как первая из запущенных в эксплуатацию конструкций). Только в данном случае будет постепенно снижаться производительность. Но скорость развития этого процесса низкая. Так, за 10 лет батареи могут потерять не более 10% мощности.

При регулярной эксплуатации, максимальной нагрузке модули быстрее теряют свойства. Чтобы остановить этот процесс, а также увеличить срок службы устройства, рекомендуется придерживаться рекомендаций:

обеспечение защиты фотоэлементов: необходимо снизить вероятность механического повреждения, солнечные батареи нужно устанавливать на участках, где риск падения деревьев нулевой, а также уровень воздействия ветровой нагрузки умеренный (что позволит исключить срыв ветром);
установка на открытой местности ветрозаградительных конструкций;
выполнение обслуживания, своевременная очистка модуля от сора.

В продаже есть также готовые комплекты – устанавливаются преимущественно для энергообеспечения частного жилья. Они состоят из батарей, силовой электроники. Длительность эксплуатации каждого из элементов, узлов разная. Так, батареи могут прослужить 2-15 лет, силовая электроника – до 20 лет.

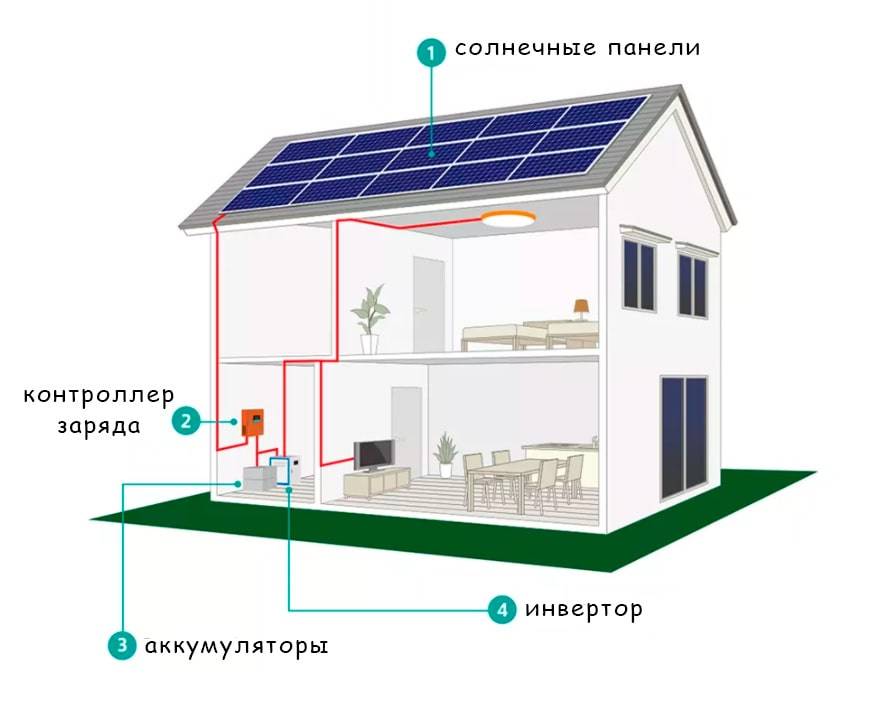

Что нужно кроме солнечных батарей

Для сбора полноценной солнечной системы вам понадобятся сами фотоэлектрические модули, которые собирают свет и преобразуют его в электрическую энергию, а также такие устройства, как:

Аккумулятор. Его задача накапливать, сохранять и отдавать энергию. То есть по сути это временное хранилище избыточной энергии. Обычно одного аккумулятора недостаточно и устанавливается комплект в зависимости от мощности электростанции.
Контроллер заряда. Это устройство собственно контролирует заряд, отслеживая напряжение аккумулятора. При необходимости контроллер может прерывать зарядку, чтобы не допускать перезаряда, что негативно сказывается на сроке службы аккумулятора.
Инвертор. Он получает постоянный ток от аккумулятора и преобразует в переменный 220В, что необходимо для функционирования электроприборов в доме.
Предохранители. Между всеми устройствами солнечной системы лучше ставить предохранители для защиты от короткого замыкания.

Типы, отличающиеся напряжением выхода

Устройства подразделяются по этому признаку на меандровые и синусоидальные. Напряжение первых на выходе практически совпадает с питанием электросети, что служит гарантировано обеспечивает безопасность высокочувствительной техники

Выходной сигнал представляет собой синусоиду. Для работающего оборудования считается лучшей, если он идеальный. Это очень актуально особенно для телекоммуникационных устройств, измерительных высокочастотных приборов, медицинской техники

Даже беря во внимание высокую стоимость этих сложнейших инверторов, вариантов других для них не существует. Поэтому, столь серьезный параметр производителями указывается в характеристиках

У вторых — несинусоидальных инверторов, выходной импульс выглядит как прямоугольник — модифицированный (квази) синус.

Инверторы с идеальной синусоидой отличаются значительными размерами и стоят дорого.

Квази-синусоидальные, выдающие сигнал в треугольной формы, в виде трапеции и прямоугольника, востребованы больше, что объясняется меньшими их размерами и стоимостью.

Зачем он нужен

Работа солнечной электростанции в качестве основного или резервного источника электроснабжения, предполагает подключение определенного количества нагрузки, в качестве которой выступают бытовые приборы и технические устройства, для работы которых требуется переменный ток напряжением 220/380 В.

В свою очередь, солнечная батарея (панель), вырабатывает постоянный ток напряжением более низкого порядка, посредством которого заряжаются аккумуляторные батареи, входящие в состав солнечной электростанции (накопители выработанного электричества).

Схема работы солнечной электростанции приведена на рисунке:

Для того, чтобы преобразовать, накопленную в аккумуляторах электрическую энергию, в параметры, соответствующие параметрам подключаемых устройств, и служат технические устройства, называемые инверторами.

Критерии выбора преобразователя

При выборе такого элемента гелиосистемы как инвертор важна не только геометрия сигнала на выходе, но и его мощность. Специалисты советуют укомплектовывать солнечные батареи преобразователями, номинальная мощность которых выше суммарной мощности, имеющейся в томе техники, процентов на 25 – 30.

Необходимо также учитывать нагрузку, возникающую при единовременном включении нескольких приборов с большой пусковой мощностью.

Еще одним критерием при выборе инвертора является его КПД, определяющей потери энергии на сопутствующие процессы. В зависимости от модели он имеет разное значение, находящееся в пределах 85-95%. Оптимальный выбор — КПД не ниже 90%.

Инверторы бывают как однофазными, так и трехфазными. Первые отличаются более низкой стоимостью, но выбор их оправдан, когда потребляемая мощность составляет менее 10 кВт. Величина напряжения у них составляет 220В, а частота 50Гц. Трехфазные инверторы имеют диапазон напряжений более широкий — 315, 400, 690В.

Производители качественного оборудования укомплектовывают свои изделия трансформаторами выхода. Существует зависимость между весом инвертора и его техническими характеристиками — если на каждый кг его массы приходится 100 Вт мощности, значит, трансформатор включен в его схему

Разным может быть и количество инверторов в системе. В этом вопросе следует руководствоваться следующими рекомендациями: если мощность солнечных батарей не превышает 5 кВт, то для такой системы достаточно одного инвертора. Для батарей большей мощности может потребоваться 2 и больше инвертора. Оптимально, когда один инвертор приходится на каждые 5 кВт.

Для работы в сети, сочетающей использование стандартной электроэнергии и энергии, поставляемой солнечными батареями, применяются гибридные инверторы. С особенностями устройства и правилами их выбора ознакомит рекомендуемая нами статья.

Преобразователи могут отличаться друг от друга схемами, геометрией выходного сигнала, другими определяющими величинами. Отдельные преобразователи комплектуют зарядными устройствами. Если выйдет со строя один из инверторов, система не прекратит свою работу.

Подключение

Здесь есть свои нюансы, поэтому нужно быть внимательным, поскольку от правильности выполненного подключения зависит функционирование системы в целом.

Основные моменты:

длина кабеля постоянного тока, должна быть по возможности меньше, а вот сечение выбирать нужно максимальное.

Если же солнечный элемент и потребитель значительно удалены, стоит удлинить кабель, по которому транспортируется переменный ток:
длина провода между инвертором и панелями солнечными не должна быть более 3 метров. Если же возможность имеется, то лучше их расположить рядом. Условия должны выполняться очень жестко в первую очередь для мощных инверторов (более 0,5 кВт);
внимания требуют и подсоединения проводов, поскольку сделанные с недостаточной плотностью, они могут привести к пожару. И еще нужны автоматические выключатели, обеспечивающие бесперебойную поставку электроэнергии к объекту.

Самым правильным решением является обвязка гибридного типа для подключения инверторов (как для переменного, так и для постоянного тока).

Вступление

К сожалению, тестирование солнечных панелей даже профессиональным прибором, не является достаточным условием для производителя. Для полноценного юридического статуса и возможности вести диалог на равных с производителями солнечных панелей, нужно пройти сертификацию TÜV SÜD. Ни одной сертифицированной лаборатории в Украине нет. Я писал в головной офис TÜV SÜD, но наверно что то пошло не так.

Итого – выбросить >1К$ за красивую игрушку (без сертификации) смысла не было, алгоритм построения ВАХ расписан детально, отчего бы не построить свой ~~велосипед~~ прибор?

Но пока я читал про алгоритмы, то набрёл на IV Swinger 2, где ~~сделали уже мопед~~ создание которого расписано пошагово и очень чётко. При этом создатель инструкции очень толковый и общительный человек, за что ему отдельное спасибо.

Характеристики этой модификации покрывают все современные панели, в отличии от старых версий профессиональных измерителей. Снятие ВАХ солнечной панели занимает не более пары секунд. Единственным минусом является слабая масштабируемость по напряжению, и одним махом измерить параметры всего стринга солнечных панелей им нельзя, только отдельного экземпляра. Но даже сняв параметры всего стринга, всё равно нужно найти ту самую панель, которая так повлияла на общий результат, а ведь это именно то, что мы уже умеем!

Область применения

Сегодня отсутствуют ограничения на использование солнечных батарей. Это обусловлено их преимуществами, в частности, выработкой достаточного количества электроэнергии для энергообеспечения всего объекта или решения локальных проблем (применения в качестве элемента питания и пр.). Освещение – это пока основное направление применения таких модулей. Реже их используют для обогрева, причем в большинстве случаев солнечные батареи обсуживают малогабаритные объекты. Их применяют:

в частных и многоквартирных домах;

Применение солнечных батарей в многоквартирных домах

коммерческих зданиях;

Использование солнечных панелей на промышленных зданиях

Солнечная энергетика в аграрном секторе

на придомовой территории.

Крытый навес из солнечных панелей

Условия, при которых предпочтительно устанавливать такие модули:

для обогрева/освещения местности, где отсутствуют ЛЭП, в данном случае применение преобразователей солнечной энергии позволит сократить затраты на энергообеспечение объекта, это более выгодный метод, если сравнивать с применением дизельных генераторов;
в некоторых многоквартирных домах, построенных за последние годы, использовался альтернативный источник энергии (в системах водоснабжения) или в качестве резервного;
в местности (селах, деревнях) время от времени случается отключение электричества, такие модули позволяют обеспечить бесперебойную работу техники.

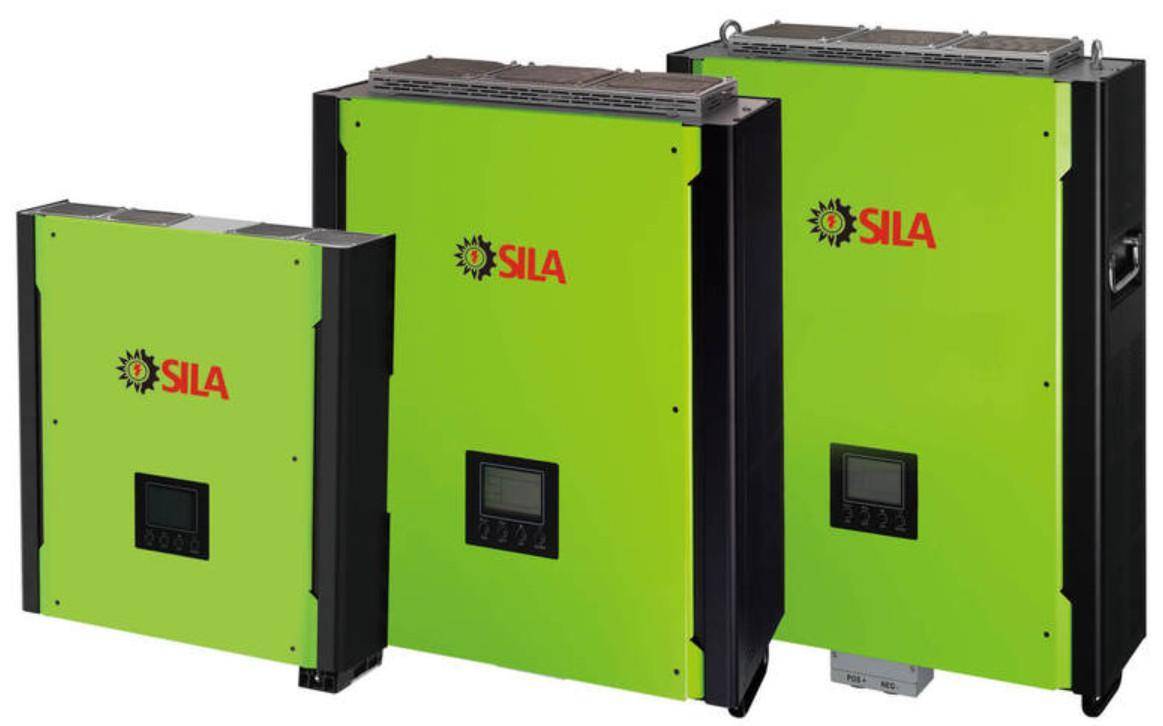

Гибридный инвертор: оценка возможностей

Использование возобновляемой энергии солнца в комбинации с централизованным электроснабжением дает ряд преимуществ. Нормальное функционирование гелиосистемы невозможно без одного из ключевых элементов – инвертора.

Инвертор гелиосистемы – устройство для конвертации постоянного тока (DC), поступающего от фотоэлектрических панелей, в переменную электроэнергию. Именно на токе напряжением 220 В работает бытовая техника. Без инвертора выработка энергии бессмысленна.

Провести оценку возможностей гибридной модели лучше в сравнении с особенностями работы его ближайших конкурентов – автономных и сетевых «конвекторов».

Сетевой инвертор. Устройство работает на нагрузки общей электросети. Выход от преобразователя подсоединен к потребителям электроэнергии, сети АС. Схема отличается простотой, но имеет несколько ограничений:

работоспособность при доступности переменного тока в сети;
напряжение электросети должно быть относительно стабильным и соответствовать рабочему диапазону преобразователя.

Разновидность востребована в частных домах с действующим «зеленым» тарифом на электрификацию.

Днем при минимальном энергопотреблении, выработанный ток поступает в сеть по «зеленым» расценкам, с вечера до утра здание «подпитывается» от централизованного снабжения электричеством

Автономный инвертор. Прибор запитывается от аккумулятора, который получает заряд от солнечных панелей через МРРТ-контроллер. В системе используются батареи разных типов, в том числе высокотехнологичные литиевые аккумуляторы.

При максимальном «наполнении» аккумулирующего устройства излишек электроэнергии передается на вход инвертора, выход которого подсоединен с конечными потребителями АС. В случае недостатка солнечной активности энергия берется из аккумуляторных батарей и проходит «конвертацию» через инвертор напряжения.

Особенности работы автономной установки:

возможность независимой работы при отсутствии сетевого переменного тока;
некоторые модели поддерживают режим функционирования по «зеленому» тарифу;
КПД установок – 90-93%.

Для обеспечения абсолютной автономности объекта требуется точный расчет мощности гелиопанелей и достаточная энергоемкость аккумулятора.

Вариант независимого использования инвертора без включения в систему централизованного сетевого подключения. Автономный преобразователь востребован в местности с полным отсутствием или низким качеством подачи электричества

Гибридный инвертор. Модель отличается от выше описанных устройств особой «архитектурой» изготовления. Внутри предусмотрена особая электросхема, позволяющая в режиме преобразователя параллельно функционировать с источником тока (сетью, генератором).

Одновременно идет питание нагрузки от центральной сети и солнечных батарей, при этом функция приоритета отведена поставщику постоянного тока.

Гибридный преобразователь позволяет максимально эффективно потреблять энергию солнца, не переключаясь с сети электроснабжения от центральной станции или генератора

Конкурентные преимущества заложены в многофункциональности инверторов гибридного типа:

Сеть – своего рода вместительный аккумулятор с КПД в 100%. Все излишки, выработанные фотоэлектрическими пластинами можно перенаправить в центральную сеть по «зеленому» тарифу.
Обеспечение бесперебойного питания. При отключении основного электропитания система перестраивается в автономный режим, защищая всех потребителей от «скачков» напряжения.
Повышение лимита мощности сети при пиковых нагрузках за счет добавления энергии от аккумуляторно-инверторного комплекса.

При спаде потребления гелиокомплекс переход в режим зарядки и через время вновь готов к использованию. Функция удвоенной мощности может обозначаться: Smart Boots, Power Shaving, Grid support.

Добавление мощности происходит по следующим принципам:

если используемая мощность ниже предельного сетевого потребления, то кроме питания нагрузки осуществляется заряд аккумулирующей батареи;
в отсутствии напряжения в сети расходуется электроэнергия, полученная от аккумулятора и преобразованная инвертором;
если нагрузка превышает граничное значение мощности сети, то недостаток восполняется аккумулированной электроэнергией от солнечной батареи.

Перечисленные режимы работы способны поддерживать гибридные модели с зарядным устройством.

Некоторые многофункциональные инверторы рассчитаны на одновременное подключение нескольких линий переменного тока для автоматического ввода резерва. Высокотехничные модели самостоятельно регулируют заряд аккумулятора

Как выбрать инвертор

Важные параметры этого устройства

Мощность, которую он может отработать.
Число одновременно подключаемых линий панелей.
Рабочая частота
Коэффициент полезного действия, на прямую влияет на производительность всей станции.
Вес оборудования, как показатель его качества.

Теперь обо всем этом, и не только, подробнее!

Прежде чем приступить к выбору такого оборудование нужно определится с типом вашей солнечной электростанции и ее задачей.

1 Автономная электростанция. Ваша электростанция не подключена к внешней электрической сети и вы получаете всю электроэнергию только от панеле. В этом случае вам нужен инвертор типа off grid.

В зависимости от свое мощности автономные инверторы подразделяются на однофазные и трёхфазные, а также могут преобразовывать различный вольтаж постоянного тока начиная от 12В, 24В, 48В, 96В и т.д.

Это самый дешевый вариант данного оборудования, стоимость, в зависимости от мощности и страны производителя, составляет 25-600 долларов.

2 Сетевая электростанция. Ваша солнечная электростанция может работать совместно с центральной электрической сетью, но не имеет аккумуляторов.

Инвертор регулирует отбор электричества из сети, но не из аккумуляторных батарей, если панели не вырабатывают достаточного количества. Также он может отправлять излишки выработанной электроэнергии обратно в центральную сеть, например если вы хотите продавать ее по “зеленому тарифу”. Такое оборудование имеет класс on grid.

Кроме своей основной функции это оборудование имеет ее ряд возможностей:

регулировать частоту напряжения,
выставить 220 В,
регулировать амплитуду тока,
защищать оборудование от перегрева,
защитить сеть от коротких замыканий.
выводить информацию на экран телефона, планшета или монитор ПК через Wi-Fi.

Стоимость такого оборудование значительно выше и колеблется в пределах 200-20 000 долларов.

3 Аккумуляторно-сетевая. Ваша электростанция обеспечивает электроэнергией все приборы, а излишек отправляет в аккумуляторные батареи, которые отдают накопленный заряд ночью или когда батареи не справляются с нагрузкой.

В случае если батареи не справляются и заряда аккумуляторов не достаточно вы планируете брать недостающую энергию из центральной сети. Для такой задачи вам необходим гибридный (hybrid) инвертор. Он также имеет все функции сетевого, и может продавать излишки в сеть, как например работает “Зеленый тариф” в Украине.

Что касается цены, такое оборудование не дороже сетевого, в некоторых производителях даже отчасти дешевле. Однако цена начинается от 600$ и заканчивается 20 000$ на оборудование большой мощности.

Более подробно о всех этих видах систем можно почитать здесь.

Таким образом можно выделить всего 3 вида инверторов:

Автономний (off grid).
Сетевой (on grid).
Гибридный или универсальный (hybrid).

Подробный видео обзор, как выбрать инвертор

Основные технические характеристики

При выборе типа инвертора и возможности его установки в той или иной схеме электроснабжения, основными параметрами, определяющими выбор, служат его технические характеристики, каковыми являются:

Мощность – определяет количество нагрузки (приборов и устройств), которое можно подключить к конкретному устройству. Номинальная мощность, указывает на длительно допустимую нагрузку, при подключении которой инвертор способен работать продолжительное время. Максимально допустимая (пиковая) мощность, определяет способность преобразовывать электрический ток не продолжительное время, в моменты запуска электрических двигателей или иных устройств, при включении которых в работу происходит скачек электрического тока (ток запуска).
Вид выходного сигнала (форма синусоиды) – определяет возможность подключения того или иного оборудования к конкретной модели инвертора. При использовании более дешевых устройств, с квази-синусоидальной формой сигнала по электрическому току, возможны сложности в процессе эксплуатации приборов и агрегатов, чувствительных к качеству электрического тока (отопительные котлы, насосы, электронные устройства).
Напряжение на входе и выходе – определяет возможность установки с определенным видом солнечных панелей, вырабатывающих электрический ток напряжением 12/24/48 В, и в соответствии с этим, напряжением сети питания потребителей – 220 и 380 В.
Наличие защитных элементов – зависит от конкретной модели устройства. Основными видами защиты являются – защита от короткого замыкания и перегрузки.
Дополнительные опции – также зависит от модели устройства. Это может быть установка встроенной розетки, жидкокристаллического дисплея, зарядного устройства и прочих элементов.

Типы сетевых инверторов

При выборе инвертора важно учитывать то, куда он будет установлен, и как его будут использовать. В наше время производители предлагают вниманию потребителя широкий выбор инверторов, поэтому выбор может быть затруднительным. Инвертор оснащает солнечную батарею энергией, а его мощность и количество будут влиять на то, какую мощность будет иметь батарея

Инвертор оснащает солнечную батарею энергией, а его мощность и количество будут влиять на то, какую мощность будет иметь батарея.

Помимо правильного выбора инвертора не менее важным является правильный монтаж установки

Напряжение в 220 Вольт позволяет использовать энергию для обеспечения работы бытовых приборов. Второе название сетевого инвертора – синхронный преобразователь. Их отличительной особенностью является наличие синхронизации выходного напряжения, а также ток со стационарной сетью. Благодаря сетевому инвертору происходит преобразование постоянного тока, энергию для которого получают из солнечных модулей.

Типы инверторов:

Сетевые (без резервирования). Используют тогда, когда напряжение характеризуется стабильностью. Такие инверторы устанавливают при использовании «Зеленого тарифа». Сетевой инвертор работает на энергии. Которую вырабатывают фотомодули. Если потребление энергии будет меньшим, чем могут выработать фоомодули, то остатки электроэнергии будут уходить во внешнее пространство.
С резервированием. Они способствуют не только заряду аккумуляторов от сети, но отдаче выработанной электроэнергии в ту же сеть. Если произойдет авария, инвертор будет работать автономно. В данный тип инвертора встроен специальный контролер заряда.

Сетевые инверторы имеют номинальную выходную мощность. Выходное напряжение показывает и определяет, какое напряжение должна иметь сеть, к которой подключают инвертор. КПД сетевого инвертора обычно составляет более 94 процентов.

Виды инверторов для солнечной батареи

Существует множество разновидностей данных приборов. И выбрать их не так-то просто.

Модифицированные или сетевые инверторы

В основе производства лежат диоды варикапы. У них есть низкочастотный модулятор. Это позволяет совершать вариации. Они отлично подойдут к круглым солнечным панелям. Большинство из них обладают проводностью более 40 мк. У них есть подкладки в изоляторах. Существуют даже такие, которые работают сквозь контроллер подзарядки.

У выпрямителей для инверторов имеется частота около 30 Гц, а иногда и выше.

Сетевой инвертор для солнечных батарей имеет следующие плюсы:

Малый размер.
Хорошая защита.
Малое потребление энергии.
Быстрая конвертация напряжения.

Иногда в корпусе инвертора встроен контроллер. Многие продавцы называют данный прибор гибридным. Но в действительности это не так, он комбинированный.

Гибридный инвертор

Сочетает в себе особенности всех остальных устройств данного типа. Это самый дорогой, но наиболее подходящий инвертор для солнечных батарей.

Гибридный прибор может дополнительно приобретать нагрузку из сети и АКБ. У него в приоритете постоянное напряжение. Если по каким-то причинам в аккумуляторе будет мало тока, то он возьмет его из сети.

Инверторы работающие в автономном режиме

Отлично подойдут для СБ разной мощности. Работают даже в момент возникновения перенапряжения до 4А. Идут на 3-и обкладывания. На них можно встретить обозначение «OFF Grid». Они не контактируют с бытовой сетью. Мощность может быть от 100 – 8000 ват.

Если встретился прибор с пометкой On Grid то это означает что у него есть дополнительная функция. Он может контролировать амплитудные перепады и частоту.

Если внешняя сеть выдает неисправность автономный инвертор отключится.

Со стороны многократного тока инвертор выбирают как следует из номинальной мощности солнечных панелей.
Ежели суммарная мощность применяемых в жилище устройств меньше возможных полномочий солнечной электростанции, тогда избытки произведенной электричества попадают во наружные электрические сети.
В случае если же мощности мало для нормальной работы домашних устройств, тогда осуществляется подпитка извне.
При неимении напряжения кормление сервируется от заряженного аккума. В случае, когда в систему не интегрированы аккумуляторные батареи, энергия, сделанная солнечной электростанцией, уходит в единую сеть.
Сетевые фотоэлектрические инверторы с великой эффективностью употребляют энергию, получаемую от солнечных батарей.

Основные плюсы:

Стоимость в пределах нормы.
Быстро преобразуют напряжение.
Стабильно работают при высокой влажности.
Легко устанавливается пониженный варикап.
Имеется подстройка частоты.
Электрическая проводимость пониженная.

Генерируют сигнал: 1) псевдо синусоидальный; 2) прямоугольный; 3) синусоидальный. Может встречаться название миандровые. То есть это не синусоидальные.

Первый имеет следующие особенности

Нечто среднее между двумя другими сигналами. Его особенности:

Небольшая стоимость.
Все приборы отлично работают.
Генерирует шумовые волны, создает помехи.
Чувствительные приборы при наличие данного сигнала работать не могут.

Характеристики второго

Лучше всего использовать этот тип для передачи напряжения к световым устройствам.

Особенности:

Работают просто и понятно.
Стоимость низкая.
Не защищены от скачков напряжения.
Подходят не для каждого бытового прибора. Могут быть с ним просто не совместимы.

Синусоидальный сигнал и его характеристики

Продуцируют хороший ток с нужной синусоидой. Отлично подойдет для крупной бытовой техники.

Основные особенности:

Защищает технику от резкого изменения напряжения.
Стоят дорого.

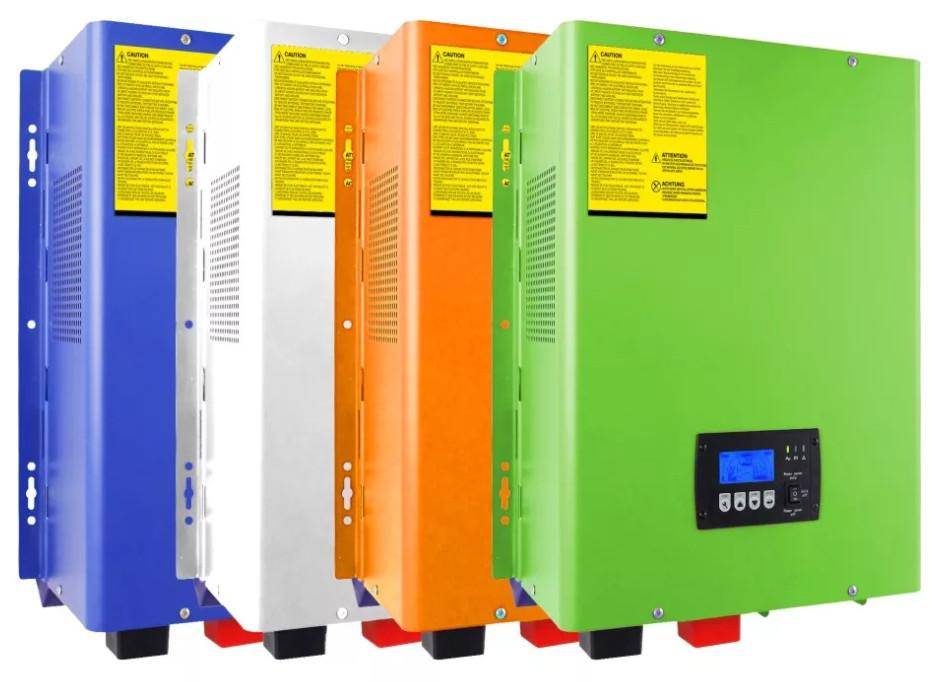

Чем отличаются сетевые инверторы от автономных?

Автономные способны функционировать без доп АКБ. Работают данные приборы только с теми устройствами, которые способны выполнять контроль мощности. Когда мощность в норме они подключаются автоматически и генерируют электричество. В них встроены стандартные розетки.

Сетевые требуют приборы, которые будут заряжать АКБ. Так же у них есть специальные штуки, позволяющие не перепутать полярность при подключении. Они контролируют зарядку батареи.

Итоги

Я использовал метод сравнительного анализа, при котором снимались данные с соседних панелей. Для абсолютных значений, нужно приобрести термометр и люксметр, и впоследствии приводить результаты к STC. В плате и программе предусмотрено их подключение. Даже на визуально чистом небе, может появляться невидимая глазу дымка, которая влияет на конечный результат.

Прибор получился довольно компактный и точный. Повторяемость результатов у меня была с точностью до 1 Вт.

К основным минусам стоит отнести трудоемкость процесса снятия показаний – станцию нужно обесточить, получить доступ к проводам от конкретной панели, что довольно часто невозможно, без полного демонтажа.

Если у Вас есть сомнения в работе своей солнечной станции, этот или аналогичный прибор считаю крайне необходимым и востребованным. Опять же, местные поставщики, подтверждают гарантию и по не сертифицированным приборам.

Наработки и результаты обследования солнечных станций я начал выкладывать в своём блоге. Для желающих углубиться в тему – есть так же живой форум по домашним солнечным электростанциям, присоединяйтесь.

Всем мира и солнечного неба над головой!

Для чего нужен и как работает инвертор солнечных батарей
