Устройство кабеля КГТП
Выпускается одножильным и многожильным. Каждая жила представляет собранные вместе тонкие медные проводники, имеющие изоляционное покрытие из стирольного термопласта.
Для удобства подключения каждый проводник имеет свою цветовую окраску. Цвет стандартизирован. Изоляция нулевого провода имеет синюю или голубую, а заземляющий – желто-зеленую окраску.
В двух, трех и четырехжильных кабелях проводники скручиваются между собой. Шаг скрутки должен не превышать 16 диаметров по всей длине. А в пятижильном – проводники обвиваются вокруг корделя. Он изготавливается из шланговой резины или изготовлен из синтетических тканей.
В качестве токопроводящего материала применяется медь, обладающая повышенной гибкостью. Для лучшего отделения наружной изоляции от проводников в качестве разделителя используется тальк.
Многожильные кабели выпускаются с одинаковым сечением. Если в изделии присутствует заземляющий электропровод, кроме цветового отличия, он имеет меньший диаметр. При изготовлении одножильных проводников наружная изоляция изготавливается из термоэластопласта.
Характеристики и область применения термостойкого провода РКГМ
В связи с тем, что к выводным концам электрооборудования и в частности электродвигателей напряжением до 0,66 кВ предъявляются дополнительные требования, применять обычные силовые кабеля нельзя. Поэтому существует особая категория кабельной продукции, которая называется «Кабели и провода специального назначения». В этой статье мы как раз и поговорим об одном из представителей данной категории, рассмотрев технические характеристики провода РКГМ, а также его область применения и таблицу сечений. Итак, все по порядку.
Расшифровка аббревиатуры
Первое, с чего нужно начать – рассказать вам, как расшифровывается маркировка РКГМ. Аббревиатура означает следующее:
- буква «А» в начале отсутствует, что означает – жилы медные;
- Р – изоляция резиновая, причем ее тип кремнийорганический, о чем свидетельствует следующая буква «К»;
- Г – провод гибкий, не бронированный;
- М – внешняя оплетка представлена стекловолокном, которое дополнительно пропитано жаростойким кремнийорганическим лаком и эмалью.

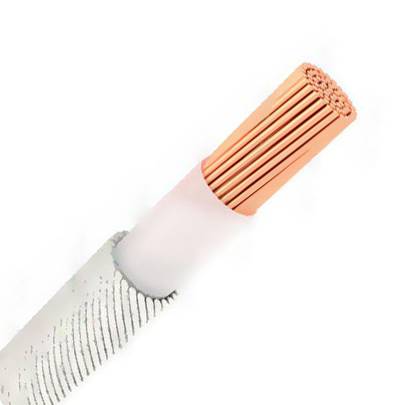

С конструкцией проводника вы можете ознакомиться на картинке ниже:
Обращаем ваше внимание на то, что РКГМ – это провод, а не кабель!
Основные параметры
Наиболее важные технические характеристики провода РКГМ:
- Номинальное напряжение (переменное) – до 660 В.
- Жила многопроволочная, сечением от 0,75 до 120 мм2, класс гибкости не ниже 4 согласно ГОСТ 22483-77.
- Минимальный радиус изгиба при монтажных работах должен составлять 2 диаметра.
- Относительная влажность воздуха 100% при температуре не выше +35°С
- Рабочая температура от -60°С до +180°С, при этом температура прокладки не ниже -15°С.
- Гарантийный срок службы 8 лет.
- Устойчив к горению.
Что касается всей номенклатуры сечений, а также массы провода РКГМ и диаметра, описание этих характеристик мы предоставили в таблице, с которой рекомендуем ознакомиться:
Область применения
Как мы уже говорили выше, провод марки РКГМ является термостойким и к тому же способен выдержать напряжение до 660 Вольт. Благодаря этому данный проводник применяется в следующих условиях:
- Монтаж электрических цепей внутри помещений и на улице при умеренном климате.
- Изготовление обмоток в мощных электроустановках, а также переменных машинах.
- Применение на предприятиях химической промышленности (т.к. резиновая изоляция не растворяется при воздействии химических веществ).
- Монтаж в местах, подверженных образованию грибка и плесени.
Что касается бытовых условий, то чаще всего провод РКГМ используют для прокладки электропроводки в бане, сауне, а также для подключения техники, находящейся в помещениях с повышенной температурой
Поэтому, если вы не знаете, какой кабель использовать для проводки в бане, обратите внимание на эту марку. Сечение 2.5 мм2 подойдет для розеточной группы, если не будут подключаться мощные электроприборы, а сечения 1.5 мм2 будет вполне достаточно для монтажа освещения (подключения светильников в парилке и т.д.)
К тому же, цвет провода марки РКГМ может быть как под дерево, что подойдет для открытой проводки в деревянном доме, так и в классическом белом исполнении. Оба варианта показаны на фото ниже:
Помимо этого провод РКГМ может использоваться для того, чтобы провести электропроводку в ванной комнате либо подвале (технические характеристики допускают применение в местах с повышенной влажностью).
Обращаем ваше внимание на то, что проводник термостойкий, однако в среде с низкой температурой применять его не рекомендуется, т.к. оболочка имеет низкую стойкость к минусовым отметкам
Производители
Ну и последнее, о чем хотелось бы рассказать – какие заводы изготовители термостойкого провода РКГМ на сегодняшний день являются самыми качественными. По отзывам покупателей и собственному опыту можно сказать, что ведущими производителями на сегодняшний день являются:
- Камкабель;
- Уралкабель;
- Рыбинсккабель;
- Новомосковский кабельный завод.
Кстати, производство РКГМ должно осуществляться в соответствии с техническими условиями ТУ16.К80-09-90. Если вам нужен аналог данного проводника, то можете использовать на замену провод ПРКТ, у которого схожие технические характеристики.
Напоследок рекомендуем просмотреть полезные видео по теме:
Вот мы и рассмотрели область применения, расшифровку и технические характеристики провода РКГМ. Надеемся, информация была для вас полезной!
Будет полезно прочитать:
samelectrik.ru
Классификация проводников
Виды соединительных изделий, применяемых при устройстве электрической сети, приводятся в ГОСТ 15845-80.
В зависимости от конструкции и назначения они подразделяются на провода, кабели и шнуры.
Провода
Представляют собой 1-3 жилы из меди, заключенные в оплетку из ПВХ, полиэтилена или резины. Они объединяются общей изоляцией. Жилы могут быть цельными или состоять из нескольких проводников. Их площадь сечения составляет не более 2,5 мм. Провода не применяют для прокладки под землей или там, где требуется повышенная безопасность.
Кабель
Электрокабели имеют более сложную конструкцию и усиленную изоляцию. Между жилами может быть дополнительное заполнение, иногда присутствует экран, двойная оплетка. Для организации электропроводки в жилых помещениях всегда используют только кабели. Некоторые из них прокладывают под землей или по воздуху.
Шнур
Это провод, обладающий повышенной гибкостью. Его используют в приборах, которые должны работать в условиях подвижности: утюгах, блендерах, электробритвах и т.п.
Примером служит шнур ШРО. Его оплетка состоит из тканевых нитей, а гибкость соответствует 5 классу.
Варианты прокладки кабеля КГ
Электротехническое изделие может прокладываться разными способами. Перечислим основные:
- В трубах, когда требуется дополнительная защита от внешних негативных факторов, механических нагрузок при монтаже на открытом участке. В этих целях можно использовать керамические, металлические и поливинилхлоридные трубы. Процесс установки выполняется в соответствии с пунктами ПУЭ (правила устройства установок), поэтому в точках соприкосновения разных частей нужно обеспечить герметичное соединение и отсутствие зазоров. Это предотвратит попадание любых молекул внутрь трубы. Чтобы избавиться от зазоров, воспользуйтесь специальными муфтами. На вход и выход установите термоустойчивую защиту (к примеру, смоляную ленту). По диаметру труба должна быть в два-три раза больше кабеля.
- В желобах – более популярный и распространенный метод, который активно используется при прокладке изделия в химически агрессивной среде (цеха, производственные объекты). Площадь сечения кабелей, размещаемых в желобах, не должна превышать 16 кв. мм. Главная особенность укладки связана с тем, что все провода размещаются одним слоем на определенном расстоянии. Таким образом, ширину желоба подбирают в зависимости от количества и проводов, и с учетом интервала между каждым из них.
- Прокладка по воздуху. Выбирая данный метод, предварительно нужно учесть все факторы окружающей среды, которые могут воздействовать на кабель. Не забывайте о том, что ветер и атмосферные осадки могут оказывать дополнительную нагрузку как на кабель, так и на несущую конструкцию (эстакаду, трос). Тяжелые условия эксплуатации могут привести к обрыву соединения или потерям.
- Открытая прокладка. Самый простой способ, в соответствии с которым не нужно использовать дополнительные материалы и сооружения. Можно применять при условии отсутствия угрозы обрыва и нагрузок. Актуален на объектах с малым количеством людей и возможностью разместить подвес на достаточной высоте. Категорически запрещено располагать кабель в проходах. Очень экономичный метод, для реализации которого не нужны техника и специальное оборудование. Однако могут возникнуть непредвиденные опасности в процессе монтажа. Требует ответственности и внимательности.
- Прокладка кабеля КГ в земле нереальна и нежелательна, потому его защита не подразумевает подобную эксплуатацию. Это может привести к повреждениям и обрыва из-за строительных отходов, повышения плотности грунта и т. д.
- На кораблях используют модификацию кабеля КГ-ХЛ.
Таким образом, стандартный КГ и его модификации позволяют обеспечить надежную коммутацию передвижных установок и агрегатов
При этом важно помнить, что электротехническое изделие подходит только для временного подключения, поэтому далеко прятать его не стоит. Главный минус – отсутствие возможности прокладки под землей
По сравнению с многочисленными аналогами кабель КГ обойдется дороже, но его высокая стоимость окупается непревзойденными технико-эксплуатационными характеристиками.
Расшифровка и конструкционные характеристики
Маркировка любого кабельного изделия основывается на материалах изготовления, условиях использования и технико-эксплуатационных характеристиках. В случае с КГН при расшифровке получаем следующий результат:
- К – силовой кабель;
- Г – гибкий;
- Н – наиритовая резина (внешняя изоляция).
Наиритовая резина знакома многим под другим названием – вулканизированный каучук. При вулканизации используют окиси цинка и магния, а главным преимуществом изделия является высокая устойчивость к воздействию многих реагентов, включая растворители, продукты нефтепереработки, кислоты, растительные или минеральные масла. Дополнительные плюсы наиритовой резины – повышенная прочность и сопротивляемость механическому истиранию. Даже в случае нагрева до 95 гр. Цельсия внешняя оболочка сохраняет свои положительные качества и не поддерживает горения.
При маркировке кабеля после КГН может стоять дефис и еще несколько букв, которые указывают на климатическое исполнение. Провод КГН-Т успешно эксплуатируется в тропических условиях, поскольку может справляться с воздействием плесневелых грибов. Кабель КГН-ХЛ можно применять при критически низкой температуре. Наличие приставки ls означает низкое выделение вредных токсичных веществ при нагреве.
Помимо буквенной маркировки, используется цифровая. Первая цифра указывает количество жил в кабеле, вторая отделяется от первой при помощи знака умножения и указывает на сечение отдельных проводников. К примеру, если вы видите маркировку КГН-Т 2×3, то можете расшифровать ее как гибкий силовой кабель с наиритовой изоляцией, двумя жилами по 3 кв. мм каждая, предназначенный для эксплуатации в тропиках.
Каждая жила в кабеле КГН производится из множество маленьких проволок. Обычно для их изготовления применяют луженое олово или его смесь со свинцом. Содержание олова в подобных смесях должно быть от 40%. Сложная композитная конструкция КГН подразумевает использование нескольких составляющих:
- Многопроволочная жила с классом гибкости не ниже пятого. В разрезе имеет круглое сечение.
- Жилы изолированы наиритовым или бутадиеновым каучуком.
- Между оловом (медью) и оболочкой размещают прослойку из полиэтилентерефталата. Это необходимо для исключения залипания между данными материалами.
- Внешняя оболочка изготавливается из полихлоропреновой резины РШН-1.
- Дополнительная пленка из полиэтилентерефталата или талька, исключающая слипание остальных резиновых составов (изоляции жил и наружной оболочки).
Все перечисленные промежуточные прослойки являются характерной особенностью КГН, что отличает его от проводов остальных типов. С другой стороны, это приводит к повышению стоимости кабеля за счет наличия специфических параметров. КГН можно эксплуатировать на производственных, административных и жилых объектах при условии, что на него не падают солнечные лучи. С другой стороны, в жилых и административных зданиях нет агрессивных сред, поэтому использование данной модификации нецелесообразно. Вместо КГН лучше взять тот же КГ.
Шаг скрутки жил в КГН не должен превышать 16 собственных диаметров. Нередко в конструкцию включены одна-две жилы уменьшенного сечения, используемые как нулевой и заземляющий проводники. В таком случае маркировка включает дополнительные обозначения, и через знак сложения указывается количество уменьшенных жил и их сечение. Например, КГН-Т 2×3 + 2×1 состоит из двух жил сечением 3 кв. мм и двух 1 кв. мм.
Максимально допустимое количество жил для КГН – пять (независимо от диаметра), минимальное – один. Площадь сечения отдельных проводников находится в диапазоне от 0,75 до 120 кв. мм.
Особенности конструкции кабеля
Рассмотрим все составные элементы кабеля:
- Токопроводящая жила, состоящая из многочисленных медных проволочек круглого сечения. В процессе изготовления жил для КГ-кабеля руководствуются нормативами ГОСТ. Для эксплуатации в условиях тропического климата производят специальные жилы «Т»: помимо меди, в них добавляется олово. В качестве альтернативы медь может покрываться свинцово-оловянным слоем, причем содержание первого металла в сплаве должно быть не ниже 40%.
- Все жилы прячутся под общую пленку, изготовленную из синтетического материала. Она выполняет функцию разделителя.
- Для изоляции применяют специальный вулканизированный каучук, при этом покрытие окрашивается в цвет, соответствующий предназначению жилы. Например, для нейтрали выбирают синий цвет, заземляющего контура – желто-зеленый и т. д. Вместо полного окрашивания, все жилы могут быть белыми с полосками нужного цвета. В случае отсутствия нулевой жилы синяя полоска наносится на любой другой проводник за исключением желто-зеленого. Кроме окрашивания, может использоваться символьное обозначение (для нейтрали – «0»). Провода с одной-двумя жилами обычно не имеют строгую окраску. Фаза зачастую обозначается коричневым или черным цветом.
- Все проводники скручиваются между собой с определенным шагом. В кабеле КГ интервал составляет 16 диаметров с учетом изоляционного слоя.
- После этого размещают второй разделительный слой. Опять же берется пленка из синтетического материала, с помощью которой покрываются скрученные проводники. Например, это может быть микротальковое изделие. В случае отделения жил от оболочки разделительная пленка не применяется.
- Наружный изоляционный слой изготавливают из бутадиенового каучука. Для проводов с одной жилой вместо применения разных изоляций для жилы и кабеля в целом может использоваться единая защитная оболочка. Толщина будет идентичной двум слоям.
–
| , | , | -, |
| – 1×16-0.66 | 94.88 | |
| – 1×35-0.66 | ||
| – 1×70-0.66 | 595.65 | |
| – 1×25-0.66 | 195.75 | |
| – 1×50-0.66 | 356.26 | |
| – 1×70-1 | ||
| – 1×95-1 | ||
| – 1×10-0.66 | 82.39 | |
| – 1×120-1 | ||
| – 1×185-1 | ||
| – 1×150-1 | ||
| – 1×240-1 | ||
| – 1×95-0.66 | 787.26 | |
| – 1×1-0.66 | 11.61 | |
| – 1×1.5-0.66 | 14.52 | |
| – 1×0.75-0.66 | 9.82 | |
| – 1×6-0.66 | 49.57 | |
| – 1×2.5-0.66 | 21.84 | |
| – 1×4-0.66 | 34.13 | |
| – 1×120-0.66 | 998.6 | |
| – 1×150-0.66 | 1233.41 | |
| – 1×0.5-0.66 | 8.2 | |
| – 1×185-0.66 | 1503.62 | |
| – 1×240-0.66 | 1915.76 | |
| – 1×300-0.66 | ||
| – 1×400-0.66 | 2613.31 | |
| – 2×1.5-0.66 | 32.07 | |
| – 2×2.5-0.66 | 41.84 | |
| – 2×4-0.66 | 84.78 | |
| – 2×6-0.66 | 95.03 | |
| – 2×0.75-0.66 | 16.61 | |
| – 2×1-0.66 | 26.73 | |
| – 2×10-0.66 | 192.17 | |
| – 2×16-0.66 | 288.44 | |
| – 2×25-0.66 | 449.66 | |
| – 2×35-0.66 | 605.88 | |
| – 2×0.5-0.66 | 17.17 | |
| – 2×16+1×6-0.66 | 303.32 | |
| – 2×10+1×6-0.66 | 224.26 | |
| – 2×16+1×10-0.66 | 338.21 | |
| – 2×25+1×10-0.66 | 491.37 | |
| – 2×25+1×16-0.66 | 529.2 | |
| – 2×35+1×10-0.66 | 643.75 | |
| – 2×35+1×16-0.66 | 677.61 | |
| – 2×50+1×25-0.66 | 839.96 | |
| – 2×50+1×16-0.66 | 788.41 | |
| – 2×50-0.66 | 822.9 | |
| – 2×50+1×10-0.66 | 756.29 | |
| – 2×2.5+1×1.5-0.66 | 60.65 | |
| – 2×1.5+1×1.5-0.66 | ||
| – 2×4+1×2.5-0.66 | 98.29 | |
| – 2×6+1×4-0.66 | 135.43 | |
| – 2×185-0.66 | 2933.41 | |
| – 2×70-0.66 | 1202.32 | |
| – 2×240-0.66 | 3728.3 | |
| – 2×120-0.66 | 1976.64 | |
| – 2×150-0.66 | 2455.62 | |
| – 2×95-0.66 | 1592.68 | |
| – 3×4+1×1.5-0.66 | 137.92 | |
| – 3×6+1×4-0.66 | 164.1 | |
| – 3×6-0.66 | 152.88 | |
| – 3×10+1×6-0.66 | 345.57 | |
| – 3×16+1×6-0.66 | 378.55 | |
| – 3×1.5-0.66 | 40.51 | |
| – 3×2.5+1×1.5-0.66 | 71.27 | |
| – 3×2.5-0.66 | 61.83 | |
| – 3×4-0.66 | 106.77 | |
| – 3×4+1×2.5-0.66 | 130.24 | |
| – 3×1.5+1×1.5-0.66 | 64.89 | |
| – 3×25+1×10-0.66 | 798.18 | |
| – 3×35+1×10-0.66 | 1026.2 | |
| – 3×50+1×16-0.66 | 1443.62 | |
| – 3×70+1×25-1 | ||
| – 3×95+1×35-1 | ||
| – 3×0.75-0.66 | 22 | |
| – 3×1-0.66 | 28.22 | |
| – 3×16-0.66 | 415.44 | |
| – 3×10-0.66 | 289.98 | |
| – 3×120+1×35-1 | ||
| – 3×150+1×36-1 | ||
| – 3×70+1×25-0.66 | 2047.23 | |
| – 3×95+1×35-0.66 | 2705.31 | |
| – 3×120+1×35-0.66 | 3435.98 | |
| – 3×150+1×50-0.66 | 4350.04 | |
| – 3×1+1×1-0.66 | ||
| – 3×0.75+1×0.75-0.66 | ||
| – 3×35-0.66 | 912.73 | |
| – 3×25+1×16-0.66 | 741.42 | |
| – 3×25-0.66 | 673 | |
| – 3×35+1×25-0.66 | 1114.96 | |
| – 3×35+1×16-0.66 | 991.43 | |
| – 3×16+1×10-0.66 | 489.61 | |
| – 3×150-1 | ||
| – 3×120-1 | ||
| – 3×95-1 | ||
| – 3×50-0.66 | 1278.72 | |
| – 3×70-1 | ||
| – 3×0.5-0.66 | 21.59 | |
| – 3×50+1×10-0.66 | 1181.06 | |
| – 3×50+1×25-0.66 | 1343.65 | |
| – 3×120+1×50-0.66 | 3673.02 | |
| – 3×70+1×50-0.66 | ||
| – 3×95+1×70-0.66 | ||
| – 3×120+1×70-0.66 | 3336.26 | |
| – 3×150+1×70-0.66 | 4132.54 | |
| – 3×150+1×95-0.66 | ||
| – 3×185+1×70-0.66 | ||
| – 3×185+1×95-0.66 | 5380.32 | |
| – 3×185+1×120-0.66 | ||
| – 3×240+1×120-0.66 | ||
| – 3×50+1×35-0.66 | ||
| – 3×1.5+1×1-0.66 | 62.88 | |
| – 3×120-0.66 | 3171.25 | |
| – 3×10+1×4-0.66 | 330.11 | |
| – 3×150-0.66 | 3973.68 | |
| – 3×240-0.66 | 5707.81 | |
| – 3×6+1×2.5-0.66 | 200.15 | |
| – 3×185-0.66 | 3024.12 | |
| – 3×70-0.66 | 1898.74 | |
| – 3×95+1×50-0.66 | 2648.15 | |
| – 3×70+1×35-0.66 | 1931.28 | |
| – 3×95-0.66 | 2530.87 | |
| – 3×120+1×95-0.66 | 3527.13 | |
| – 4×1.5-0.66 | 47.65 | |
| – 4×2.5-0.66 | 79.3 | |
| – 4×4-0.66 | 117.73 | |
| – 4×6-0.66 | 172.9 | |
| – 4×10-0.66 | 347.93 | |
| – 4×16-0.66 | 425.8 | |
| – 4×25-0.66 | 889.9 | |
| – 4×35-0.66 | 1219.67 | |
| – 4×50-0.66 | 1416.44 | |
| – 4×70-1 | ||
| – 4×95-1 | ||
| – 4×120-1 | ||
| – 4×150-1 | ||
| – 4×120-0.66 | 4027.63 | |
| – 4×70-0.66 | 2416.57 | |
| – 4×95-0.66 | 3188.34 | |
| – 4×0.75-0.66 | 33.41 | |
| – 4×1-0.66 | 45.08 | |
| – 4×150-0.66 | 5006.18 | |
| – 4×185-1 | ||
| – 4×0.5-0.66 | 27.18 | |
| – 4×185-0.66 | 5788.34 | |
| – 4×240-0.66 | ||
| – 5×1.5-0.66 | 63.65 | |
| – 5×2.5-0.66 | 97.75 | |
| – 5×4-0.66 | 149.03 | |
| – 5×6-0.66 | 228.36 | |
| – 5×10-0.66 | 413.67 | |
| – 5×16-0.66 | 555.16 | |
| – 5×35-0.66 | 1520.77 | |
| – 5×25-0.66 | 862.17 | |
| – 5×50-0.66 | 1875.26 | |
| – 5×70-1 | ||
| – 5×95-1 | ||
| – 5×120-1 | ||
| – 5×150-1 | ||
| – 5×70-0.66 | 3023.55 | |
| – 5×95-0.66 | 3980.85 | |
| – 5×0.75-0.66 | 43.85 | |
| – 5×1-0.66 | 55.72 | |
| – 5×120-0.66 | 4660.27 | |
| – 5×0.5-0.66 | 32.97 | |
| – 5×185-1 | ||
| – 5×240-1 | ||
| – 5×150-0.66 | 6030.25 | |
| – 5×185-0.66 | 7063.07 | |
| – 5×240-0.66 | 9035.62 | |
| – 7×1-0.66 | ||
| – 7×2.5-0.66 | ||
| – 7×1.5-0.66 | ||
| – 7×0.5-0.66 | ||
| – 7×4-0.66 | ||
| – 7×0.75-0.66 | ||
| – 7×10-0.66 | ||
| – 7×6-0.66 | ||
| – 7×16-0.66 |
(179)
Обзор марок термостойких проводов.
МГТФ
Аббревиатура расшифровывается как: кабель монтажный, гибкий, термостойкий с изоляцией из фторопласта. Имеет многопроволочную медную жилу. Используется для монтажа внутри различных приборов и для соединения аппаратуры между собой.
OLFLEX HEAT
Кабель отлично подходит для подключения различной нагревательной аппаратуры саун, бассейнов, бань, соляриев. Применяют его и для промышленности. Марка очень распространенная и популярная. Отличается тем, что не содержит галогена, применяться может при температуре до +180С. В составе имеет несколько жил от 2 до 24. Высокая степень гибкости, после возгорания слой пепла также будет являться изолятором. Цвет всегда красно-коричневый, провод заземления: желтый с зеленой полосой. Термоизоляция кабеля выполнена из силикона.
Провод предназначен для выходных концов электрических машин имеет изоляцию из двухслойной кремнийорганической резины (силикон), повышенную гибкость, максимальная температура использования +180С. Применяется в качестве обмотки на цилиндры с диметром, который равен двукратному от используемого провода. Возможна обмотка не менее 20 циклов.
Это жесткий кабель с силиконовой изоляцией, максимальная температура нагрева составляет +180С. Может быть в тропическом исполнении ПРКА-Т – такой вариант допустим для подключения электроплит, жарочных шкафов, духовок и так далее. Провод одножильный, медный. Сфера применения велика. Достаточно сказать, что его используют практически во всех средах с повышенным уровнем влажности, риском возгорания, жесткими условиями эксплуатации
Имеет крайне широкую область применения от нефтегазодобывающей промышленности и химической до использования в быту в помещениях с влажностью 100%. Можно использовать на открытом воздухе. Кабель одножильный с силиконовой изоляцией.
Применяются для подключения бортового оборудования в самолетостроении и прокладки электросети при условиях высокой влажности. Изоляция кабеля – фторопластовые пленки, имеет дополнительный изолирующий слой из стекловолокна, пропитанного кремнийорганическим лаком.
Предназначен для подключения оборудования и прокладки в помещениях с высокой влажностью и агрессивной средой. Максимальная температура нагрева до +250С, может использоваться в качестве оплетки с количеством витков не менее 20. Для изоляции применяется фторопласт и асбестовая пряжа с эмалевой пропиткой.
Это гибкий провод с силиконовой изоляцией и слоем стекловолокна, которое пропитано эмалью или термостойким лаком. Применяется для вводных концов электроаппаратуры, использование в агрессивных средах, средах, загрязнённых маслами недопустимо. Можно монтировать при влажности 100% и температуре окружающего воздуха до +35С. Нагрев провода допускается до +180С
Кабель с изоляцией из слюдяной и стекловолоконной обмоток. Применим в качестве нагревательных элементов, для подключения электропечей, сушилок и другого высокотемпературного оборудования. Выдерживает до +500 С, устойчив к открытому пламени.
ПНБС
Кабель применяют для подключения к сети различной аппаратуры, можно монтировать в банях и саунах, не боится ультрафиолета. В качестве изоляции применяется силикон.
SIHF
Гибкий провод с качественной силиконовой изоляций, всепогодный, жаростойкий – используется на самых разных производствах (цементные заводы, сталепрокатные, металлургия, стекольная промышленность и т.д.) Подходит для любых нагревательных и осветительных приборов. Устойчив к агрессивной среде и высокой влажности не боится морской воды. Требует при стационарном монтаже хорошей вентиляции.
Конструкционные особенности
Кабель КГ предназначен для подсоединения подвижных устройств и механизмов к источнику электрического питания. Магистраль применяется при нестандартной прокладке в помещениях, по суше, в пресной водной среде и по воздуху.
Провод состоит из многопроволочных медных жил, число которых варьируется от 1 до 5. Если количество проводников больше двух, то один из них имеет меньшую толщину. К тонкой линии подключается заземляющий контур. Диаметр токопроводящих жил варьируется от 1 до 240 квадратных миллиметров.
Токопроводящая линия покрыта резиновой изоляцией типа РТИ-1 или РТИ-2, изготовленной на основе натурального либо бутадиенового каучука. Между металлом и резиной располагается слой полиэтилентерефталатовой оболочки.
Буквенная маркировка
Кабель КГ изготавливается по российскому стандарту ТУ-16. К73.05−93, который соответствует европейским нормам МЭК 245−1. Название кабеля КГ имеет расшифровку — «кабель гибкий». На маслостойкость и негорючесть резинового изоляционного слоя указывает буква «Н» в конце маркировки.
Иногда в названии содержится подсказка, для работы в каких климатических условиях предназначен провод. Модель КГ-Т (тропический) используется при температурах в диапазоне от минус 10 до плюс 55 градусов окружающего воздуха. Вариант КГ-ХЛ (хладостойкий) сохраняет работоспособность при 60 градусах мороза. Кабель КГ-У спроектирован для работы в умеренном климате, где температура колеблется от плюс 40 до минус 40 градусов по шкале Цельсия.
Буква «С» в аббревиатуре названия указывает, что провод имеет сердечник из полиэфирных соединений в резиновой оболочке. Буква «П» означает, что токопроводящие жилы обмотаны полиэтилентерефталатной плёнкой. На электрических схемах, составленных десятилетия назад, встречается старое название кабеля — КРТП. Расшифровка означает, что кабель в резиновой оболочке, тяжёлый и переносного типа.
Например, КГ 3*4+1*2 имеет три проводника диаметром четыре миллиметра и один провод сечением два миллиметра.
Технические параметры
При монтаже и ремонте электротехнических агрегатов профессиональные электрики учитывают параметры применяемых проводов. Технические характеристики кабеля КГ-ХЛ:
- При работе в сети постоянного тока допускается напряжение 1 тыс. вольт, для переменного тока с частотой не более 400 Гц — 660 вольт.
- Температура окружающего воздуха влажностью 98% не должна превышать +50 С или опускаться ниже -60 С.
- Допустимый разогрев работающих токопроводящих жил не более +75 С, в режиме перегрузки +90 С. Короткое замыкание в сети доводит температуру до +200 С.
- Сопротивление изоляционной обмотки 50 МОм.
- Радиус изгиба кабеля равен 8 наружным диаметрам провода.
- Жила сечением 1 мм выдерживает нагрузку на разрыв 19,6 кг.
- Срок службы не менее 4 лет.
Производители кабеля и их характеристики
- Камский кабель. Предприятие производит провода различного ценового сегмента и назначения:
- энергетика;
- металлургия;
- угольная;
- машиностроительная;
- нефтедобывающая отрасль.
Продукция производится согласно требования стандартов РФ и международных стандартов BS и DIN.
- ОАО РыбинскКабель. Производится продукция кабелей с медными и алюминиевыми жилами. Кроме этого завод выпускает:
- провода силовые для прокладывания с рабочим напряжением 1 кВ;
- силовые проводники для нестационарной установки;
- для судостроения;
- для строительного оборудования;
- для автомобилестроения.
- Уралкабель. Базовая продукция ориентирована на потребителей народного хозяйства, к таким относятся:
- нефте-, газодобывающая отрасль;
- авто-, авиа-, корабелестроительная;
- энергетическая.
Каждый производитель, имеет большой спектр выпускаемой продукции, которая подойдет каждому потребителю под его задачи. Цены и характеристики конкретной модели нужно уточнять у производителя перед формированием заказа.
Условия хранения и перевозки кабеля КГ
Производители выпускают проводник тока в бухтах, перевязанных смоляной лентой или жгутом, снабжённым биркой с маркировкой. Длина провода зависит от сечения жил:
- 1–35 мм2 – 150 м;
- 35–120 мм2 – 125 м;
- 150 мм2 – 100 м.
Транспортировка провода проводится в бухтах и барабанах (свыше 50 кг). Диаметр шейки барабана должен составлять не менее 12 наружных диаметров проводника. На щеке барабана или ярлыке бухты указывается:
- Товарный знак производителя.
- Условное обозначение изделия.
- Длина (м).
- Масса брутто (кг).
- Дата изготовления.
Транспортировка кабеля в барабанах происходит в положении «на ребро», бухты перевозятся с укладкой плашмя. Чтобы избежать повреждения проводника во время перевозки, автомобили или жд. составы комплектуют ложементом и упорами для надёжной фиксации барабанов.
Важно! При разгрузке запрещается сбрасывание изделий, используется погрузо-разгрузочная техника. Электрокабель КГ на барабане
Электрокабель КГ на барабане.
Кабельную продукцию хранят в складских помещениях на открытом воздухе, под навесом, в помещении. К закрытому складскому помещению предъявляются определённые требования:
- Достаточное рабочее и аварийное освещение;
- Наличие вентиляции;
- Склад должен быть оборудован противопожарной и охранной сигнализацией;
- Запрещено хранение кабельной продукции совместно с химическими реактивами и материалами.
Вам это будет интересно Особенности монтажного провода
Важно! Кабель на барабанах хранится в положении «на ребро», в бухтах – плашмя. Концы провода герметично упаковываются
Кабели гибкие КГ ТП (ХЛ)
КГ ТП (ХЛ) Основное отличие от кабеля КГ заключается в том, что изоляция и оболочка выполнены из термоэластопласта. Многие характеристики такие же, как у кабеля КГ однако, выявлены следующие особенности:
- лучшие показатели устойчивости к ультрафиолетовым лучам, то есть проводка долго эксплуатируется в местах, которые подвержены влиянию солнца;
- низкие массогабаритные показатели, при которых технические характеристики не пострадали, что обусловлено свойствами эластопласта;
- более широкий температурный интервал – от минус 60 градусов до +50 градусов, поэтому работоспособность сохраняется в условиях холодного климата;
- более доступная стоимость.
Срок эксплуатации кабелей до 4-х лет при условии, что соблюдаются все правила монтажа, использования
Важно помнить, что срок службы начинает отсчитываться с момента изготовления
Расшифровка кабеля КГТП:
КГ — кабель гибкий ТП — изоляция и оболочка из термоэластопласта Элементы конструкции кабеля КГТП: Токопроводящие жилы — медные, круглой формы класса 5. Изоляция — из термоэластопласта. Скрутка — изолированные жилы скручены с заполнением свободного пространства между жилами. Оболочка — из термоэластопласта черного или синего цветов. Область применения кабеля КГТП:
Кабели силовые гибкие с медными жилами предназначены для присоединения передвижных машин, механизмов и оборудования к электрическим сетям и к передвижным источникам электрической энергии на номинальное переменное напряжение до 660 В частоты до 400 Гц или на постоянное напряжение 1000 В. Технические параметры кабеля КГТП:
Вид климатического исполнения кабелей — ХЛ, категория размещения 1,2,3 по ГОСТ 15150-69. Кабели устойчивы: — к воздействию повышенной температуры окружающей среды до 50˚С — к воздействию пониженной температуры окружающей среды не ниже 60˚С — к изменению температуры окружающей среды от минус 60 до плюс 50˚С — к воздействию солнечного излучения. Радиус изгиба кабелей при монтаже и эксплуатации — не менее 8 диаметров кабеля. Растягивающие усилия на кабель должны быть не более 19,6 Н (2,0 кгс) на 1 мм² суммарного сечения всех жил. Длительно допустимая температура на токопроводящих жилах не должна превышать плюс 75°С. Класс пожарной опасности по НПБ 248-97 — О2.7.2.4. Строительная длина кабелей: — с номинальным сечением основных жил до 35 мм² включительно — не менее 150 метров — с номинальным сечением основных жил 50 – 120 мм² – не менее 125 метров. Срок службы кабелей — до 4 лет. Гарантийный срок эксплуатации кабелей — 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления.
Структура и технические характеристики кабеля КГ
Кабель КГ, описание: силовой, гибкий, с медными проводниками в круглом исполнении. Медные жилы состоят из большого числа тонких, перекрученных между собой проволок 5 класса гибкости диаметром 0,31 мм каждая с круглым сечением. Изделие выпускается с количеством жил от 1 до 5, сечением от 1 мм2 до 150 мм2. Все проводники скручены между собой с шагом 16 диаметров с учётом изоляционного слоя.
Каждая жила имеет первый слой изоляции из синтетической плёнки ПЭТ-Э, с последующей изоляцией слоем резины, пространство между жилами заполнено тальком. Внешняя оболочка выполнена из изопренового или бутадионового каучука с высокой сопротивляемостью к растяжениям и переломам.
Важно! Тальк и синтетическая плёнка предохраняют изоляцию отдельных жил от слипания при перегреве. Наиболее часто используется четырехжильный кабель
Изолированные жилы маркируются расцветкой. Жила заземления имеет жёлто-зелёный цвет, нулевая жила — голубой. Остальные жилы имеют цвет изоляции в соответствии с международными стандартами
Наиболее часто используется четырехжильный кабель. Изолированные жилы маркируются расцветкой. Жила заземления имеет жёлто-зелёный цвет, нулевая жила — голубой. Остальные жилы имеют цвет изоляции в соответствии с международными стандартами.
Цвет изоляции может быть различным.
Проводник изготавливается согласно ГОСТ 24334-80. Описание основных технических характеристик:
- Радиус изгиба – 8 диаметров.
- Электрическое сопротивление изоляции – 50 МОм на км.
- Строительная длина – 150 м.
- Номинальная толщина изоляции – 1 мм, минимальная – 0,8 мм.
- Допустимы й температурный режим работы – -40-+50˚С.
- Максимальное растягивающее усилие по сумме сечения всех жил – 19,6 Н.
- Допустимая t нагрева жил при эксплуатации – 75˚С.
- Индуктивное сопротивление – 0,095 Ом/км.
- Активное сопротивление – 4,65 Ом/км.
- Допустимая токовая нагрузка (t 25˚С) при напряжении 660 В – 45 А, при 380 В – 43 А.
- Минимальная температура прокладки без подогрева – -15˚С.
- Класс пожарной безопасности – 02.8.2.5.4.
Вам это будет интересно Особенности кабеля ВБбШв
Главное отличие технических характеристик кабеля КГ-ХЛ заключается в том, что проводник может эксплуатироваться в диапазоне температур -60-+50˚С. Наружная резиновая оболочка устойчива к действию низких температур, работе в агрессивных средах.
Провод КГ с маркировкой.
Внимание! Изолированные жилы испытываются переменным напряжением 2,5 кВ в течение 5 мин. после нахождения провода в воде 6 час
