Особенности расчета напора
Измерение давления в воздушной среде усложняется из-за ее быстро меняющихся параметров. Манометры следует покупать электронные с функцией усреднения результатов, получаемых за единицу времени. Если напор резко скачет (пульсирует), пригодятся демпферы, которые сглаживают перепады.
Следует помнить такие закономерности:
- полное давление — это сумма статического и динамического;
- полный напор вентилятора должен равняться потерям давления в вентиляционной сети.
Измерить статическое давление на выходе не составит труда. Для этого используют трубку для статического напора: один конец вставляют в дифманометр, а другой направляют в сечение на выходе из вентилятора. По статическому напору вычисляют скорость потока на выходе из вентилирующего прибора.
Динамический напор тоже измеряют дифманометром. К его соединениям подключают трубки Пито — Прандтля. К одному контакту — трубку для полного напора, а к другому — для статического. Полученный результат будет равняться динамическому давлению.
Чтобы узнать потери давления в воздуховоде, можно проконтролировать динамику потока: как только вырастает скорость движения воздуха, повышается сопротивление вентиляционной сети. Напор теряется из-за этого сопротивления.
Анемометры и термоанемометры измеряют скорость потока в воздуховоде при значениях до 5 м/с или больше, анемометр следует выбирать по ГОСТ 6376—74
При росте скорости вентилятора статический напор падает, а динамический растет пропорционально квадрату увеличения расхода воздуха. Полное давление не изменится.
С правильно подобранным устройством динамический напор изменяется прямо пропорционально квадрату расхода, а статический — обратно пропорционально. В таком случае количество используемого воздуха и нагрузка электродвигателя если и будут расти, то несущественно.
Некоторые требования к электродвижку:
- малый пусковой момент — по причине того, что расход мощности меняется в соответствии с изменением количества оборотов, подведенного к кубу;
- большой запас;
- работа на максимальной мощности для большей экономии.
Мощность вентилятора зависит от полного напора, а также от КПД и расхода воздуха. Последние два показателя коррелируют с пропускной способностью вентсистемы.
На стадии ее проектирования придется расставить приоритеты. Учесть затраты, потери полезного объема помещений, уровень шума.
Давление в вентиляционной системе
Чтобы вентиляция была эффективной, нужно правильно подобрать давление вентилятора. Есть два варианта для самостоятельного измерения напора. Первый способ — прямой, при котором замеряют давление в разных местах. Второй вариант — рассчитать 2 вида давления из 3 и получить по ним неизвестную величину.
Давление (также — напор) бывает статическим, динамическим (скоростным) и полным. По последнему показателю выделяют три категории вентиляторов.
К первой относят приборы с напором < 1 кПа, второй — 1—3 кПа и более, третьей — больше 3—12 кПа и выше. В жилых строениях используют устройства первой и второй категории.
Аэродинамическая характеристика осевых вентиляторов на графике: Pv — полное давление, N — мощность, Q — расход воздуха, ƞ — КПД, u — скорость, n — частота вращения
В технической документации к вентилятору обычно указывают аэродинамические показатели, включая полное и статическое давление при определенной производительности. На практике «заводские» и реальные параметры часто не совпадают, и связано это с конструктивными особенностями вентиляционных систем.
Существуют международные и государственные стандарты, направленные на повышение точности измерений в лабораторных условиях.
В России обычно применяют методы A и C, при которых напор воздуха после вентилятора определяют косвенно, исходя из установленной производительности. В разных методиках в площадь выхода включают или не включают втулку рабочего колеса.
Единицы измерения давления
Давление является интенсивной физической величиной. Давление в системе СИ измеряется в паскалях; применяются также следующие единицы:
| Давление | ||||
| мм вод. ст. | мм рт. ст. | кг/см 2 | кг/м 2 | м вод. ст. |
| 1 мм вод. ст. | ||||
| 1 мм рт. ст. | ||||
| 1 бар |
Комментариев:
Основой проектирования любых инженерных сетей является расчет. Для того чтобы правильно сконструировать сеть приточных или вытяжных воздуховодов, необходимо знать параметры воздушного потока. В частности, требуется рассчитать скорость потока и потери давления в канале для правильного подбора мощности вентилятора.
В этом расчете немаловажную роль играет такой параметр, как динамическое давление на стенки воздуховода.
Зачем измеряют скорость воздуха
Для систем вентиляции и кондиционирования одним из важнейших факторов является состояние подаваемого воздуха. То есть, его характеристики.
К основным параметрам воздушного потока относятся:
- температура воздуха;
- влажность воздуха;
- расход количества воздуха;
- скорость потока;
- давление в воздуховоде;
- другие факторы (загрязненность, запыленность…).
В СНиПах и ГОСТах описаны нормированные показатели для каждого из параметров. В зависимости от проекта величина этих показателей может изменятся в рамках допустимых норм.
Скорость в воздуховоде строго не регламентируется нормативными документами, но в справочниках проектировщиков можно найти рекомендуемые значение этого параметра. Узнать как рассчитать скорость в воздуховоде, и ознакомится с ее допустимыми значениями можно прочитав данную статью .
Например, для гражданских зданий рекомендуемая скорость движения воздуха по магистральным каналам вентиляции лежит в пределах 5-6 м/с. Правильно выполненный аэродинамический расчет решит задачу подачи воздуха с необходимой скоростью.
Но для того чтобы постоянно соблюдать этот режим скорости, нужно время от времени контролировать скорость перемещения воздуха. Почему? Через некоторое время воздуховоды, каналы вентиляции загрязняются, оборудование может давать сбои, соединения воздуховодов разгерметизируются. Так же, измерения необходимо проводить при плановых проверках, чистках, ремонтах, в общем, при обслуживании вентиляции. Помимо этого, измеряют также скорость движения дымовых газов и др.
Как вычислить давление в вентиляции?
Полный напор на входе измеряют в поперечном сечении вентиляционного канала, находящемся на расстоянии двух гидравлических диаметров воздуховода (2D). Перед местом измерения в идеале должен быть прямой фрагмент воздуховода с длиной от 4D и невозмущенным течением.
Потом в систему вентиляции вводят приемник полного давления: в несколько точек в сечении по очереди – минимум в 3. По полученным значениям высчитывают средний результат. У вентиляторов со свободным входом Pп входное соответствует давлению окружающей среды, а избыточный напор в таком случае равняется нулю.
Схема приемника полного давления: 1 — приемная трубка, 2 — преобразователь давления, 3 — камера торможения, 4 — держатель, 5 — кольцевой канал, 6 — передняя кромка, 7 — входная решетка, 8 — нормализатор, 9 — регистратор выходного сигнала, α — угол при вершинах, h — глубина впадин
Если измерять сильный поток воздуха, то по давлению следует определить скорость, а потом — сопоставить ее с размером сечения. Чем выше скорость на единицу площади и чем больше при этом сама площадь, тем производительнее вентилятор.
Полный напор на выходе — понятие сложное. Выходящий поток имеет неоднородную структуру, которая также зависит от режима работы и типа прибора. Воздух на выходе имеет зоны возвратного движения, что усложняет расчет напора и скорости.
Закономерность для времени появления такого движения установить не удастся. Неоднородность течения достигает 7—10 D, но показатель можно снизить выпрямляющими решетками.
Трубка Прандтля является усовершенствованным вариантом трубки Пито: приемники выпускают в 2 вариантах — для скоростей меньше и больше 5 м/с
Иногда на выходе из вентилирующего устройства стоит поворотное колено или отрывной диффузор. В таком случае течение будет еще более неоднородным.
Напор тогда измеряют по следующему методу:
- За вентилятором выбирают первое сечение и сканируют его зондом. По нескольким точкам измеряют средний полный напор и производительность. Последнюю потом сравнивают с производительностью на входе.
- Дальше выбирают дополнительное сечение — на ближайшем прямом участке после выхода из вентилирующего прибора. От начала такого фрагмента отмеряют 4—6 D, а если длина участка меньше, то выбирают сечение в самой отдаленной точке. Затем берут зонд и определяют производительность и средний полный напор.
От среднего полного давления на дополнительном сечении отнимают расчетные потери на отрезке после вентилятора. Получают полное давление на выходе.
Потом сравнивают производительность на входе, а также на первом и дополнительном сечениях на выходе. Правильными следует считать входной показатель и один из выходных — более близкий по значению.
Прямолинейного отрезка нужной длины может и не быть. Тогда выбирают сечение, которое разделяет участок для замера на части с соотношением 3 к 1. Ближе к вентилятору должна быть большая из этих частей. Замеры нельзя производить в диафрагмах, шиберах, отводах и других соединениях с возмущением воздуха.
Перепады давления можно регистрировать напоромерами, тягомерами по ГОСТ 2405-88 и дифманометрами по ГОСТ 18140-84 с классом точности 0,5—1,0
В случае с крышными вентиляторами Pп измеряют только на входе, а на выходе определяют статическое. Скоростной поток после вентилирующего устройства теряется почти полностью.
Также рекомендуем прочесть наш материал о выборе труб для вентиляции.
Ошибки при проектировании
На этапе создания проекта нередко встречаются ошибки и недоработки. Это может быть превышенный шумовой фон, обратная или недостаточная тяга, задувание (верхние этажи многоэтажных жилых домов) и другие проблемы. Часть из них можно решить и после завершения монтажа, с помощью дополнительных установок.
Яркий пример низкоквалифицированного расчета – недостаточная тяга на вытяжке из производственного помещения без особо вредных выбросов. Допустим, вентканал заканчивается круглой шахтой, возвышающейся над крышей на 2 000 – 2 500 мм. Поднимать её выше не всегда возможно и целесообразно, и в подобных случаях используется принцип факельного выброса. В верхней части круглой вентшахты устанавливается наконечник с меньшим диаметром рабочего отверстия. Создаётся искусственное сужение сечения, которое влияет на скорость выброса газа в атмосферу – она многократно увеличивается.
Пример проекта
Методика расчёта вентиляции позволяет получить качественную внутреннюю среду, правильно оценив негативные факторы, её ухудшающие. В компании «Мега.ру» работают профессиональные проектировщики инженерных систем любой сложности. Мы оказываем услуги на территории Москвы и соседних областей. Также компания успешно занимается удалённым сотрудничеством. Все способы связи указаны на странице «Контакты», обращайтесь.
Проверка герметичности системы отопления
Для обеспечения эффективной и надежной работы системы обогрева, не только проверяют давление теплоносителя, но и тестируют оборудование на герметичность. Как это происходит, видно на фото. В результате можно проконтролировать наличие протечек и предотвратить поломку оборудования в самый ответственный момент.
Проверку герметичности осуществляют в два этапа:
- испытание с использованием холодной воды. Трубопроводы и батареи в многоэтажном здании наполняют теплоносителем, не нагревая его, и замеряют показатели давления. При этом его значение в течение первых 30 минут не может составить менее стандартных 0,06 МПа. Через 2 часа потери не могут быть более 0,02 МПа. При отсутствии порывов отопительная система многоэтажки дальше будет функционировать без проблем;
- испытание с применением горячего теплоносителя. Отопительную систему тестируют до начала отопительного периода. Воду подают под определенным сдавливанием, его значение должно быть наиболее высоким для оборудования.
Чтобы добиться оптимального значения давления в системе отопления расчет схемы ее обустройства лучше всего доверить специалистам-теплотехникам. Сотрудники таких фирм не только могут произвести соответствующие испытания, но еще и промоют все ее элементы.
От параметров давления в схеме теплоснабжения многоэтажного дома зависит, насколько комфортно можно проживать в каждой комнате. В отличие от собственного домовладения с автономной системой обогрева в многоэтажке у владельцев квартир не имеется возможность самостоятельно регулировать параметры отопительной конструкции, в том числе температуру и подачу теплоносителя.
Но жильцы многоэтажных домов при желании могут установить такие измерительные приборы как манометры в подвале и в случае малейших отклонений давления от нормы сообщать об этом в соответствующие коммунальные службы. Если после всех предпринятых действий потребители по-прежнему недовольны температурой в квартире, возможно, им следует подумать над организацией альтернативного отопления.
teplospec.com
Как выбрать типоразмер устройства
Исходными данными для выбора служат следующие факторы:
- Желаемая точность в показаниях прибора.
- Минимальные габаритные размеры пространства, в котором предполагается установка.
- Внешние условия функционирования.
- Необходимое быстродействие.
- Требования к комплектации.
- Трудоёмкость регламентного обслуживания.

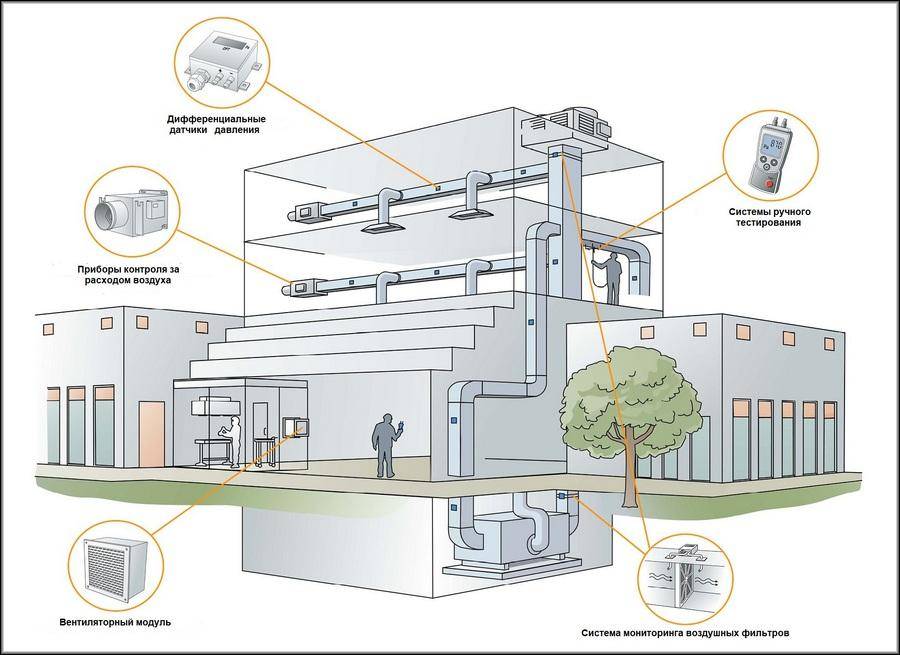

Общая схема системы вентиляции общественного или промышленного здания довольно сложна, и включает в себя использование приборов разного назначения.

Для них требуется широкий диапазон предельных значений давления, как правило, от 2500 Па до 250 Па, при периодически возникающих запросах до 25 Па. Традиционные сенсорные изделия для поддержания необходимой производительности сенсора поддерживают только один калиброванный полный диапазон шкалы, что требует использования 3–5 или даже более отдельных систем для покрытия требуемого диапазона контролируемых величин.
Поэтому на практике преимущество получают предложения, которые позволяют при помощи одной системы перекрывать весь требуемый диапазон, поддерживая при этом оптимизированные калиброванные характеристики изменений свойств воздуха. С помощью таких устройств многообразие датчиков может быть оптимизировано при сохранении самого высокого в отрасли уровня производительности. Такие устройства, хотя и являются специфичными для определённых целей, позволяют потребителям сокращать количество самостоятельных узлов в вентиляционной системе в 3…5 раз или более, существенно экономя на стоимости материалов и энергоресурсов. Упрощается также установка и обслуживание.
Таким образом, для решения поставленных задач рассматриваемые устройства должны обеспечивать работоспособность в диапазоне давлений воздуха от 25 до 2500 Па, подключаться не менее чем к 3…5 калибрующим устройствам, обеспечивать возможность дистанционного обслуживания.
Важно использовать по месту несколько систем, оснащённых рассматриваемыми датчиками, что позволяет пользователю изменять диапазоны измерений по мере необходимости. Это обеспечивает баланс воздушных потоков в помещениях и оптимизирует производительность для каждой отдельной системы воздуховодов здания
Этап третий: увязка ответвлений
Когда проведены все необходимые расчёты необходимо произвести увязку нескольких ответвлений. Если система обслуживает один уровень, то увязывают ответвления не входящие в магистраль. Расчёт проводят в том же порядке, что и для основной линии. Результаты заносятся в таблицу. В многоэтажных зданиях для увязки используются поэтажные ответвления на промежуточных уровнях.
Критерии увязки
https://www.youtube.com/watch?v=ytcreatorsen-GB
Здесь сопоставляются значения суммы потерь: давления по увязываемым отрезкам с параллельно присоединённой магистралью. Необходимо чтобы отклонение составляло не более 10 процентов. Если установлено, что расхождение больше, то увязку можно проводить:
- путём подбора соответствующих размеров сечения воздуховодов;
- при помощи установки на ответвлениях диафрагм или дроссельных клапанов.
Особенности расчета напора
Измерение давления в воздушной среде усложняется из-за ее быстро меняющихся параметров. Манометры следует покупать электронные с функцией усреднения результатов, получаемых за единицу времени. Если напор резко скачет (пульсирует), пригодятся демпферы, которые сглаживают перепады.
Следует помнить такие закономерности:
- полное давление — это сумма статического и динамического;
- полный напор вентилятора должен равняться потерям давления в вентиляционной сети.
Измерить статическое давление на выходе не составит труда. Для этого используют трубку для статического напора: один конец вставляют в дифманометр, а другой направляют в сечение на выходе из вентилятора. По статическому напору вычисляют скорость потока на выходе из вентилирующего прибора.
Динамический напор тоже измеряют дифманометром. К его соединениям подключают трубки Пито — Прандтля. К одному контакту — трубку для полного напора, а к другому — для статического. Полученный результат будет равняться динамическому давлению.
Чтобы узнать потери давления в воздуховоде, можно проконтролировать динамику потока: как только вырастает скорость движения воздуха, повышается сопротивление вентиляционной сети. Напор теряется из-за этого сопротивления.
Анемометры и термоанемометры измеряют скорость потока в воздуховоде при значениях до 5 м/с или больше, анемометр следует выбирать по ГОСТ 6376—74
При росте скорости вентилятора статический напор падает, а динамический растет пропорционально квадрату увеличения расхода воздуха. Полное давление не изменится.
С правильно подобранным устройством динамический напор изменяется прямо пропорционально квадрату расхода, а статический — обратно пропорционально. В таком случае количество используемого воздуха и нагрузка электродвигателя если и будут расти, то несущественно.
Некоторые требования к электродвижку:
- малый пусковой момент — по причине того, что расход мощности меняется в соответствии с изменением количества оборотов, подведенного к кубу;
- большой запас;
- работа на максимальной мощности для большей экономии.
Мощность вентилятора зависит от полного напора, а также от КПД и расхода воздуха. Последние два показателя коррелируют с пропускной способностью вентсистемы.
На стадии ее проектирования придется расставить приоритеты. Учесть затраты, потери полезного объема помещений, уровень шума.
Зачем поднимать давление
Напор в подающей магистрали выше, чем в обратной линии. Этот перепад характеризует эффективность работы отопления следующим образом:
- Небольшой перепад между подачей и обраткой дает понять, что теплоноситель успешно преодолевает все сопротивления и отдает расчетное количество энергии помещениям.
- Повышенный перепад давления указывает на увеличенное сопротивление участка, снижение скорости течения и чрезмерное охлаждение. То есть, наблюдается недостаточный расход воды и теплоотдача в комнаты.
Чтобы избежать высокого перепада на длинных ветвях теплоснабжения с большим количеством батарей, оснащенных термостатическими вентилями, в начале магистрали устанавливается автоматический регулятор расхода, как показано на схеме.
Итак, избыточное давление в закрытой отопительной сети создается по таким причинам:
- для обеспечения принудительного движения теплоносителя с нужной скоростью и расходом;
- чтобы контролировать состояние системы по манометру и вовремя ее подпитывать либо ремонтировать;
- теплоноситель под давлением разогревается быстрее, а в случае аварийного перегрева закипает при более высокой температуре.
Нас интересует пункт второй списка – показания манометра как характеристика исправности и работоспособности системы отопления. Именно они интересуют домовладельцев и хозяев квартир, занимающихся самостоятельным обслуживанием домашних коммуникаций и оборудования.
Испытательное давление
Жильцам многоквартирных домов известно, каким образом коммунальные службы совместно со специалистами энергетических компаний проверяют давление теплоносителя в отопительной системе. Обычно они до начала отопительного сезона подают в трубы и батареи теплоноситель под напором, величина которого приближается к критическим отметкам.
Когда подается испытательное давление системы отопления нередко ее элементы приходят в аварийное состояние и требуют ремонта, поскольку изношенные трубы начинают протекать и в радиаторах образуются пробоины. Избежать подобных неприятностей поможет своевременная замена устаревшего отопительного оборудования в квартире.
При проведении испытаний контроль параметров выполняют при помощи специальных приборов, установленных в самой низкой (обычно это подвал) и самой высокой (чердачное помещение) точках многоэтажки. Все произведенные замеры в дальнейшем анализируют специалисты. При наличии отклонений необходимо обнаружить неполадки и немедленно их устранить.
Формулы для расчета напора вентилятора
Напор представляет собой соотношение воздействующих сил и площади, на которую они направлены. В случае с вентканалом речь идет о воздухе и сечении.
Поток в канале распределяется неравномерно и не проходит под прямым углом к поперечному разрезу. Узнать точный напор по одному замеру не удастся, придется искать среднее значение по нескольким точкам. Сделать это нужно и для входа, и для выхода из вентилирующего прибора.
Осевые вентиляторы используют отдельно и в воздуховодах, они эффективно работают там, где нужно переносить большие массы воздуха при относительно низком давлении
Полное давление вентилятора определяют по формуле Pп = Pп (вых.) – Pп (вх.), где:
Статическое давление – вентилятор
Статическое давление вентилятора, которое представляет собой полное давление вентилятора за вычетом скоростного напора.
Статическое давление вентилятора определяется как разность полного давления Яп и динамического давления Янд в нагнетательном патрубке вентилятора.
Роль статического давления вентилятора довольно значительна и при принятом в настоящее время способе подбора вентилятора по полному давлению об этом забывать не следует. Особенно большое значение это имеет при расчете вентиляционной сети, состоящей только из всасывающей ветви: подсчитывать сопротивление всасывающей ветви и по этой величине подбирать вентилятор, забывая о динамическом давлении на выходе из вентилятора, которое, кстати говоря, может быть весьма значительным, недопустимо.
Таким образом, статическое давление вентилятора, работающего в вентиляционной сети, расходуется на преодоление суммарных потерь давления в сети за вычетом разности между динамическим давлением на выходе воздуха из вентилятора и динамическим давлением на выходе воздуха из сети.
Таким образом, статическое давление вентилятора, работающего в вентиляционной сети, расходуется на преодоление сопротивления сети за вычетом разности между динамическим давлением на выходе воздуха из вентилятора и динамическим давлением на выходе воздуха из сети.
В первом приближении задают статическое давление вентилятора.
Рассмотрим, на что расходуется статическое давление вентилятора, работающего в сети при отсутствии в ней объемов всасывания и нагнетания.
Поскольку при этом pdv йвых, psv – hBC, т.е. статическое давление вентилятора равно сопротивлению сети.
Коэффициент рабочей ( условно) производительности Qp, определяемый абсциссой точки пересечения характеристики статического давления вентилятора и кривой аэродинамического сопротивления электрической машины.
| Классификация вентиляторов по типу привода. |
Если вентилятор подобран правильно, то сопротивление системы изменяется пропорционально квадрату расхода воздуха ( см. рис. 20 – 5), а статическое давление вентилятора приблизительно обратно пропорционально изменению расхода воздуха, что значительно сдерживает тенденцию как к повышению расхода воздуха, так и увеличению нагрузки электродвигателя. Это в свою очередь указывает на нецелесообразность установки электродвигателя с большим запасом. Кроме того, электродвигатели обычно работают более экономично, когда они полностью загружены. Так как расход мощности изменяется пропорционально кубу числа оборотов, для электродвигателя требуется небольшой пусковой момент.
При наличии нагнетательной сети динамическое давление всегда учитывается, и поэтому роль статического давления просто не проявляется в явном виде. Если же вентиляционная система смонтирована без соответствия с ее расчетом, то значение статического давления вентилятора сразу обнаружится.
| К определению режима работы вентилятора, устано-вленного в сети. |
В этой точке полное давление вентилятора равно потерям полного давления в сети. Если вентилятор работает на всасывание, то динамическое давление вентилятора следует также относить к потерям давления в сети или определять режим работы вентилятора точкой пересечения характеристики сети Др ( 2) с характеристикой psti ( Q) статического давления вентилятора В таких случаях целесообразно на выходе из вентилятора установить диффузор, чтобы уменьшить динамическое давление вентилятора.
Такая диаграмма позволяет определить размеры и частоту вращения вентилятора выбранного типа без проведения каких-либо дополнительных расчетов. Для этого по заданным значениям производительности Q и полного давления рс на диаграмме отмечают точку, соответствующую рабочему режиму вентилятора. Определяют ближайшую к этой точке кривую р0 ( У), по привязной точке которой устанавливают диаметр и частоту вращения вентилятора. Диаграммой нельзя пользоваться, если задано не полное, а статическое давление вентилятора и если рабочий режим вентилятора находится вне рабочего участка характеристики.
Давление в вентиляционной системе
Чтобы вентиляция была эффективной, нужно правильно подобрать давление вентилятора. Есть два варианта для самостоятельного измерения напора. Первый способ — прямой, при котором замеряют давление в разных местах. Второй вариант — рассчитать 2 вида давления из 3 и получить по ним неизвестную величину.
Давление (также — напор) бывает статическим, динамическим (скоростным) и полным. По последнему показателю выделяют три категории вентиляторов.
К первой относят приборы с напором < 1 кПа, второй — 1—3 кПа и более, третьей — больше 3—12 кПа и выше. В жилых строениях используют устройства первой и второй категории.
Аэродинамическая характеристика осевых вентиляторов на графике: Pv — полное давление, N — мощность, Q — расход воздуха, ƞ — КПД, u — скорость, n — частота вращения
В технической документации к вентилятору обычно указывают аэродинамические показатели, включая полное и статическое давление при определенной производительности. На практике «заводские» и реальные параметры часто не совпадают, и связано это с конструктивными особенностями вентиляционных систем.
Существуют международные и государственные стандарты, направленные на повышение точности измерений в лабораторных условиях.
В России обычно применяют методы A и C, при которых напор воздуха после вентилятора определяют косвенно, исходя из установленной производительности. В разных методиках в площадь выхода включают или не включают втулку рабочего колеса.
Вытяжная вентиляция на кухне
Благодаря вытяжной кухонной вентиляции удается проводить воздухообмен в самых проблемных зонах комнаты. К примеру, улучшать качество воздуха на кухне в момент приготовления пищи. От применения таких конструкций зависит не только общее самочувствие проживающих здесь людей, но и состояние стен в жилом помещении. Рекомендованные по СНиП технические нормативы при организации вентиляции:
- 60 м³ в час (электроплита);
- 100 м³ в час (газовые варочные плиты).
Данное значение следует помножить на площадь комнаты, чтобы выяснить положенную производительность вентиляционной системы. Именно по полученному значению следует подбирать прибор, с соотвествующим электродвигателем. Установка вытяжки над варочной плитой позволяет обеспечить дополнительный воздухообмен, препятствуя распространению ароматов пищи по всему жилью. При соединении данных элементов следует правильно подбирать все комплектующие, с равными сечениями.
При правильной установке кухонной вытяжки осуществляется подключение вентиляционной шахты с присоединенным устройством. Благодаря этому осуществляется полное удаление образующихся в момент готовки вредных химических соединений из компоненты.
Методика расчёта
Самый распространенный вариант, когда оба параметра — сила напора и площадь сечения — неизвестны. В этом случае каждый из них определяется отдельно, с применением своих формул.
Скорость
Она необходима для получения параметров динамического давления на проектируемом участке. Надо помнить, что расход воздуха известен заранее, причем, не для всей системы, а для каждого участка. Измеряется в м/с.
υ фак = L/(3600×Fф), где
L — расход воздуха на исследуемом участке, м3/ч
Давление
Вентиляционная система делится на отдельные ветки (участки) по местам изменения расхода воздуха или изменениям площади сечения. Каждый нумеруется. Естественное располагаемое давление определяется по формуле:
Δре = h .g ( ρн –ρвн), где
h – разница при подъёме между верхней и нижней точкой ρн и ρвн – плотность внутри/снаружи
Плотности определяются с использованием параметров перепада температуры воздуха внутри и наружи помещения. Они указаны в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Далее берётся формула:
Σ(R . L .βш +Z) ≤Δ ре, где
Σ(R . L .βш +Z) – сумма расхода давления на рассматриваемом участке, где
R – удельные потери от трения (Па/м); L – длина рассматриваемого участка (м); βш – коэффициент шероховатости стенок вентканалов; Z – потери давления в местных сопротивлениях; Δре – естественное располагаемое давление.
Подбор заканчивается, когда размер сечения воздушного канала удовлетворяет условию формулы. Возможные варианты размеров представлены в таблицах:
Важно заложить небольшой запас по давлению, будет вполне достаточно 5-10%. Подбор воздуховода ведётся по специальным таблицам
Если необходим квадратного или прямоугольного сечения, то его приводят по формуле эквивалента круглого канала:
Подбор воздуховода ведётся по специальным таблицам. Если необходим квадратного или прямоугольного сечения, то его приводят по формуле эквивалента круглого канала:
dэкв= 2а . в /(а+в), где
а,в – геометрические размеры канала, см
Формулы для расчета напора вентилятора
Напор представляет собой соотношение воздействующих сил и площади, на которую они направлены. В случае с вентканалом речь идет о воздухе и сечении.
Поток в канале распределяется неравномерно и не проходит под прямым углом к поперечному разрезу. Узнать точный напор по одному замеру не удастся, придется искать среднее значение по нескольким точкам. Сделать это нужно и для входа, и для выхода из вентилирующего прибора.
Осевые вентиляторы используют отдельно и в воздуховодах, они эффективно работают там, где нужно переносить большие массы воздуха при относительно низком давлении
Полное давление вентилятора определяют по формуле Pп = Pп (вых.) – Pп (вх.), где:
- Pп (вых.) — полное давление на выходе из устройства;
- Pп (вх.) — полное давление на входе в устройство.
Для статического давления вентилятора формула отличается незначительно.
Ее записывают как Рст = Рст (вых.) – Pп (вх.), где:
- Рст (вых.) — статическое давление на выходе из устройства;
- Pп (вх.) — полное давление на входе в устройство.
Статический напор не отображает нужное количество энергии для ее передачи системе, а служит дополнительным параметром, по которому можно узнать полное давление. Последний показатель — основной критерий при выборе вентилятора: как домашнего, так и промышленного. Снижение полного напора отображает потерю энергии в системе.
Статическое давление в самом вентиляционном канале получают из разницы статического давления на входе и выходе из вентиляции: Рст = Pст 0 – Рст 1. Это второстепенный параметр.
Проектировщики подают параметры с учетом небольшого засорения или без такового: на изображении показано несоответствие статического давления одного и того же вентилятора в разных вентиляционных сетях
Правильный выбор вентилирующего устройства включает такие нюансы:
- подсчет расхода воздуха в системе (м³/с);
- подбор устройства на основе такого расчета;
- определение скорости на выходе по выбранному вентилятору (м/с);
- расчет Pп устройства;
- измерение статического и динамического напора для сравнения с полным.
Для расчета места для замера напора ориентируются на гидравлический диаметр воздуховода. Его определяют формулой: D = 4F / П. F — это площадь сечения трубы, а П — ее периметр. Расстояние для определения места замера на входе и выходе измеряют количеством D.
Как увеличить производительность вентилятора
Наличие свежего воздуха в помещениях – залог хорошей работы и отличного самочувствия всех домочадцев. Организовать это можно благодаря установке в комнате вентиляторного оборудования, способного равномерно охлаждать комнату. При этом важна его тихая работа, не создающая дискомфорта для окружающих.
Желательно создавать беспрепятственный поток воздуха от потолка к полу, который свободно бы мог распределяться по всему периметру помещения. Благодаря этому прибор будет меньше нагреваться и увеличится его производительность.
Из школьного курса физики известно, что холодный воздух занимает низ комнаты, а горячий — вверх. Поэтому рекомендуется оборудовать воздушный отток внизу помещения. Наличие активного воздушного оттока и притока нуждается в установке равных по производительности вентиляторов на выдув/вдув.
Вентиляционная система
Увеличить производительность вентилятора можно переведя его на режим эффективной работы. При этом эксплуатация устройства должна быть минимальной, когда домочадцев нет дома. В иной ситуации рекомендуется увеличивать подачу воздуха в той комнате, где находятся люди. Если же на кухне идет активный процесс приготовления пищи и длительно работает душ, рекомендуется в данных комнатах увеличивать локальную подачу воздуха до максимального показателя. Такая «умная» вентиляция способна быстро и эффективно производить воздухообмен в любом помещении.
Для описанной вентиляционной системы оборудуется специальный блок управления, который присоединен к процессору. Сюда же подходят датчики, способные определять:
- степень движения;
- количество углекислого газа;
- относительную влажность воздуха.
Ответственным за выбранный режим работы является «блок управления», задающий режим деятельности вытяжным насосам. Эти приборы могут обслуживать одну либо несколько комнат. Количество таких устройств зависит от площади помещения. Сюда же присоединяется вытяжка с кухни.
Кухонная вытяжка
Преимуществом использования описанной «умной» вентиляционной системы является правильное регулирование производительности вытяжных вентиляторов, позволяя практически в половину снижать количество перекачиваемого за 24часа воздуха. Также при этом меньше расходуется электроэнергия, что является большим плюсом для семейных бюджетов.
