Как отличить друг от друга фазу и ноль?
Для того чтобы отличить «фазу» от других проводов можно воспользоваться таким инструментом, как индикаторная отвёртка.
Если дотронуться до металлической части провода, жалом этой отвёртки при этом, придерживая противоположный торец указательным пальцем то индикатор, будет светиться при наличии фазного провода. Также можно определить «фазу» с помощью мультиметра.
Для этого необходимо включить прибор в режим измерения переменного тока.
Выставить максимально возможное напряжение на приборе. Минусовой щуп необходимо подсоединить к какому-нибудь заземлённому предмету, например, к радиатору отопления, а другой попеременно подключать к проводникам.
Когда прибор покажет напряжение, которое примерно равно 220 В. то проводник, к которому вы подключились и есть фазный провод.
Как определить «фазу» и «ноль» без измерительных приборов.
Для того чтобы обнаружить фазу можно использовать проверенный временем, очень простой и недорогой способ.
С помощью обыкновенного патрона с лампой накаливания несложно определить пару «ноль» — «фаза». Нужно взять патрон и два провода, которые отходят от него попеременно подсоединять к проводам с предполагаемыми фазным и нулевым проводами.
Когда же лампочка загорится это будет означать что один из подключённых проводов является фазным. Теперь останется узнать какой именно. Очень просто это сделать если в электрической сети включена система УЗО. В этом случае если подключить патрон с лампой одним концом к третьему проводу, который является в данном случае заземлением, а другой попеременно к другим проводникам.
В момент, когда произойдёт автоматическое отключение электричества, будет означать то, что второй провод, к которому вы подсоединили щуп мультиметра, является «фазой». Соответственно третий проводник будет «ноль».
Если нет УЗО то после определения пары «фаза» — «ноль», один провод следует подключить к заземлению, а второй будет слегка искрить при соприкосновении с «фазой».
Заблуждения, которые могут возникнуть при определения фазного провода.
Это не совсем заблуждения, просто, если следовать этому способу определения фазы можно неправильно сделать вывод о том, где именно она находится.
Способ определения фазы по цвету провода
Если рабочие, которые занимались монтажом проводки сделали всё правильно то фазный провод должен быть чёрного или коричневого цвета.
Но полностью полагаться на такой способ определения фазы нельзя, т. к. не исключено, что при подключении, провода просто перепутали. И вместо фазного провода чёрного цвета там будет «земля» или «ноль».
В заключении стоит отметить, что заниматься самостоятельными электромонтажными работами стоит только в том случае если вы очень хорошо разбираетесь в том, что делаете, в противном случае стоит обратиться к специалистам, которые выполнят работы по монтажу проводки, качественно и в срок.
Хозяин квартиры или частного дома, решивший проделать любую процедуру, связанную с электричеством, будь то установка розетки или выключателя, подвешивание люстры или настенного светильника, неизменно сталкивается с необходимостью определить, где в месте производства работ находятся фазный и нулевой провод, а также кабель заземления. Это нужно для того, чтобы правильно подсоединить монтируемый элемент, а также избежать случайного удара током. Если вы имеете определенный опыт работы с электричеством, то такой вопрос не поставит вас в тупик, но для новичка он может оказаться серьезной проблемой. В этой статье мы разберемся, что такое фаза и ноль в электрике, и расскажем, как найти эти кабели в цепи, отличив их друг от друга.
Блиц-советы
- Осмотр на предмет механического повреждения провода следует проводить, начиная с места выхода из стен, именно там он, как правило, переламывается.
- Все токонесущие части проводников должны иметь надёжную изоляцию, а контакты розеток смонтированы в корпусе так, чтобы к ним не было возможности случайного прикосновения открытыми участками тела.
- Для домашнего использования вполне достаточно обзавестись контрольной лампой и отверткой с индикацией, их стоимость не значительна. Для искушенного в электричестве человека подойдёт более дорогой прибор – мультиметр, так как имеет широкий спектр измеряемых величин.
Что такое фаза и ноль в электричестве для новичка
Чтобы уловить принцип нахождения фазы и нуля в сети, следует для начала определить для себя, что означают данные термины, которые для простого обывателя могут звучать как совершенно непонятные понятия. Любая система, независимо от ее протяженности, состоит из трех фаз, причем касается также и низковольтных линей, задачей которых является питание жилых домов.
Между двумя любыми фазами возникает линейное напряжение, составляющее 380В. Однако напряжение бытовой сети составляет 220В, главной задачей является появление требуемого для сети напряжения. Для этой цели в любой сети присутствует нулевой провод, которой в сочетании с любой фазой образует разность потенциалов в 200В, которая и будет представлять собой фазное напряжение.
Нулем в электрической цепи называется проводник, который соединяется с контуром земли и используется для создания нагрузки от фазы. Фаза эта подключена к противоположному концу обмотки на ТП. Таким образом, в стандартной розетке, для наглядности, один вход принимается за фазу, а второй за ноль.
Если говорить более простым языком, то фаза представляет собой провод, по которому поступает ток. По нулевому проводу ток возвращается обратно к источнику. В зависимости от количества фаз, система имеет несколько проводов. Допустим, в трехфазовой цепи имеются три фазовых провода и один обратный, нулевой.
Цветовое обозначение. Не редко многих интересует вопрос, какого цвета провода фаза ноль земля, как определить, где какой провод, часто предоставляется возможным при помощи используемых в электрике цветовых разграничений. Однако сработает данный метод только в случае, если проводка действительно выполнена по всем правилам. Изоляция нулевого провода обычно обозначается синим или голубым цветом, земля сочетает в себе сразу две окраски – зеленую и желтую. Провод фазы по правилам обозначается в коричневый, белый или черный цвет.
Обозначение фазы и нуля буквы. Помимо цветовых обозначений, возможной является также буквенная маркировка проводов. Фаза обычно обозначается латинской буквой “L” а нулевой провод принято маркировать буквой “N”. Кроме того, свое обозначение имеет и заземление, обозначать которое принято буквой “G”.
Фаза и ноль в розетке — как определить с какой стороны
Чтобы разобраться в том, что такое фаза и ноль в розетке, обычному человеку (не специалисту) нет необходимости углубляться в электротехнические дебри. В качестве примера приведем обычную штепсельную розетку, куда поступает переменный ток.
К розетке идут два электропровода — нулевой и фазный. Ток поступает только по одному из них — фазному (еще его называют рабочей фазой). Второй провод — нулевой (или нулевая фаза).
Ноль и фаза в старых розетках
Чтобы подключить старую розетку, используют два проводника. Одни из них синего цвета (рабочий нулевой проводник). По этому проводу идет ток от источника электричества к бытовому прибору. Если взяться за токоведущий провод, но не дотрагиваться до второго провода, удара током не произойдет.
Второй провод в розетке — фазный. Он бывает самых разных цветов, в том числе синим, зелено-желтым или голубым.
Обратите внимание! Любое напряжение, превышающее 50 вольт, опасно для жизни
Фаза и ноль в современной розетке
В устройствах современного типа есть три провода. Фаза бывает любого цвета. Помимо фазы и нуля имеется еще один провод (защитный нулевой). Цвет этого проводника — зеленый или желтый.
Через фазу подается напряжение. Ноль используется для защитного зануления. Третий провод нужен как дополнительная защита — для забора лишнего тока во время замыкания. Ток перенаправляется в землю или в обратную сторону — к источнику электричества.
Обратите внимание! Не имеет практического значения, справа или слева расположены фаза и ноль. Однако чаще всего фаза расположена слева, а ноль — справа
Мультиметр
Прибор представляет собой комбинированное электроизмерительное устройство, способное выполнять несколько функций. Минимальная комплектация включает вольтметр, омметр и амперметр. Отдельные модификации выполнены в виде токоизмерительных клещей. Выпускаются как аналоговые, так и электронные измерители.
Чтобы начать процесс замера, следует переключиться в режим измерения переменного напряжения. Замер осуществляется одним из нескольких методов:
- Зажимаем один из имеющихся щупов двумя пальцами. Второй щуп направляем к контакту, который расположен в выключателе или розетке. Если данные на мониторе несущественные (не превышают 10 вольт), речь идет о нуле. Если же прикоснуться к другому контакту, показатель будет выше — это фаза.
- Если имеются опасения относительно необходимости притрагиваться к щупу, есть другой путь. Один из стержней направляем в розетку. Вторым стержнем прикасаемся непосредственно к стене рядом с розеткой. Результат будет примерно таким же, как и в случае, описанном выше.
- Существует третий способ измерения с помощью мультиметра. Прикасаемся щупом к заземленной поверхности (например, корпусу оборудования). Вторым щупом касаемся измеряемой поверхности. Если провод является фазой, мультитестер обнаружит напряжение в 220 вольт.
Другие способы определения
Существует еще несколько альтернативных методик определения фазы и нуля, они редко используются и зачастую подвергаются критике со стороны квалифицированных специалистов
Связано это по большей части с тем, что подобные способы являются более опасными, поэтому проводить их необходимо с максимальной степенью осторожности
Один их таких методов определения требует задействования обычного компьютерного кулера, его можно применить на практике в тех случаях, когда известны параметры подаваемого напряжения, но неизвестно назначение проводников:
- Для реализации необходимо будет использовать красный и черный проводники, выходящие из вентилятора. Иногда в нем имеется и третий провод, который является датчиком оборотов, но он в процессе определения не пригодится.
- Красный проводник кулера является фазным, а черный соответствует нулю.
- Стандартные вентиляторы рассчитаны на 12 В, а функционировать начинают от 3В, поэтому они лучше всего подходят для проверки от соответствующих источников питания.
- Если напряжение превышает показатель 12 В, то потребуется резко прикоснуться проводниками к выводам кулера и посмотреть на реакцию лопастей. Если они остались без движения, то к красному проводнику был подключен нуль, если начали двигаться, то это была фаза.
Для другого способа определения нужна будет контрольная лампа, а его реализация потребует соблюдения следующего алгоритма действий:
- Первоначально надо собрать саму контрольную лампу, простейшее устройство будет выглядеть таким образом: вкрутить лампочку в патрон, в его клеммы закрепить проводники, с их концов снять изоляционный слой.
- Дальнейший процесс не представляет никакой сложности: тестируемые проводники поочередно соединяются с контактами лампы, во время процесса необходимо наблюдать за ее реакцией.
Среди более безопасных вариантов определения можно выделить следующие альтернативные методы:
- Проверка проводников через УЗО, поскольку известно, что при наличии потребителя, подключенного к электросети, замыкание нуля и земли способствует возникновению утечки электрического тока, что моментально отключает защитное устройство. Это поможет идентифицировать нулевой и заземляющий проводник, третий будет являться фазой.
- Взять предохранитель и захватить его плоскогубцами, рукоять инструмента при этом должна быть изолирована, чтобы избежать поражения электрическим током. Замкнуть на нем два проводника и проверить результат: если предохранитель сгорел, то это была фаза и земля; если уцелел, то земля и нуль либо фаза и нуль. Поставив несколько поочередных экспериментов с фиксацией результатов, можно будет точно идентифицировать каждый проводник.
Особенности определения фазы и нуля
В двухпроводной сети
Идентификация проводников в двухпроводной сети является гораздо более простой, поскольку осуществляется самым простым способом, для этого потребуется:
- Определить только фазу, поскольку известно, что второй проводник будет являться нулевым.
- Для определения фазы в двухпроводной сети идеально подходит индикаторная отвертка, подробный порядок действий был описан выше.
В трехпроводной сети
Немного сложнее ситуация обстоит с современными видами трехпроводных сетей, поскольку в них имеется еще и заземление.
Для определения назначения проводников необходимо придерживаться следующего алгоритма действий:
- Фаза определяется при помощи индикаторной отвертки методом, описанным выше. После этого рекомендуется нанести пометку при помощи маркера, чтобы в дальнейшем не перепутать провод.
- Для работы с нулем и землей потребуется задействовать мультиметр. Нулевой проводник также может обладать напряжением, что вызывается перекосом фаз, но его показатели никогда не превышают 30 В. Мультиметр нужно переключить в режим работы для измерения напряжения переменного тока, после чего один щуп подключается к фазе, а второй поочередно к оставшимся проводникам. Нуль будет там, где зафиксируется наименьший параметр напряжения.
- Иногда оба проводника обладают одинаковыми показателями напряжения. В таком случае, фазу необходимо изолировать, а мультиметр переключить в режим, предназначенный для определения уровня сопротивления. Также, потребуется подобрать внешний заземленный элемент и прикоснуться к нему один щупом прибора, а вторым по очереди к каждому из проверяемых проводников. В том случае, когда мультиметр покажет сопротивление 4Ом или меньше, подключение совершено к земле, если показатель выше, то это нуль.
- Однако, показатели сопротивления не являются точными, если нейтраль была подвержена заземлению еще внутри электрощита. Тогда потребуется обнаружить и отключить заземляющий элемент, который подключен к шине. После этого, взять контрольную лампу и поставить описанный ранее эксперимент по ее подключению. Ее загорание происходит только при подключении нулевого проводника.
Полезные советы и общие рекомендации
Электрики советуют:
Не полагаться полностью на цветовую дифференциацию проводов или их маркировку, проверять контакты тестерами еще раз. Случаи нарушения норм электромонтажа нередки.
По возможности избегать определения напряжение в проводниках с помощью «контрольки» или картофелины. Такие способы считаются экстремальными, и без опыта работы ими лучше не злоупотреблять.
При эксплуатации мультиметра подробно изучить инструкцию перед применением
Обратить внимание на настройку прибора.
Монтаж проводки по стандартам облегчит дальнейшее подключение приемников и продлит срок службы всей электросети. Кроме того, выполнение необходимых норм по установке сделает потребление электроэнергии комфортным и безопасным.
Разберем ситуацию со схемами
С точки зрения протекания электрического тока, отличия между заземлением от занулением нет. Нулевой провод в любом случае имеет электрический контакт с физической землей.
Соответственно, при замыкании фазы на корпус, произойдет то самое короткое замыкание, и сработает отключение защитного автомата. Разумеется, (при условии правильного подключения: розетка должна иметь третий земляной контакт, как и электроприбор. По этой причине, электрики, нарушая требования Правил устройства электроустановок, часто разводят земляную шину от нулевого контакта вводного щитка.
Представим ситуацию, когда нулевой провод по какой-то причине разорван:
- потеря контакта по причине коррозии (в старых многоэтажках это рабочая ситуация);
- механический разрыв кабеля вследствие ремонтных работ с нарушениями технологии (к сожалению, тоже не редкость);
- несанкционированное вмешательство доморощенного «электрика»;
- авария на подстанции (возможно отключение только нулевой шины).
На схеме это выглядит следующим образом:
При организации защитного зануления, электрическая цепь между физической «землей» и контактом заземления электроприбора разрывается. Установка становится беззащитной. Кроме того, свободная фаза без нагрузки может создать потенциал, равный входному напряжению на ближайшей подстанции. Как правило, это 600 вольт. Можно представить, какой ущерб будет нанесен включенному в этот момент электрооборудованию. При этом утечки тока на физическую землю нет, и защитный автомат не сработает.
Представьте, что в этот момент, вы одновременно коснетесь фазы (пробой на корпус электроустановки), и металлического предмета, имеющего физическую связь с грунтом (водопроводный кран или батарея отопления). Можно получить поражение электротоком при напряжении 600 вольт.
А теперь посмотрим, в чем разница между заземлением и занулением (на нашей схеме). При разрыве нулевой шины, просто пропадет питание на всех электроустановках в этой цепи. Поражения электротоком не будет, ни при каких обстоятельствах: электрическая цепь между физической землей и контактом заземления электроприборов не нарушена. Здоровье мы уже сохранили. Теперь посмотрим, что произойдет с электроустановками. Максимум ущерба — это перегоревшая лампа накаливания, ближайшая к вводному щитку. Причем неприятность произойдет лишь в случае повышения напряжения на фазном проводе. Сила тока возрастет (согласно закону Ома), сработает автомат защиты, и возможно, остальные электроприборы не пострадают.
Именно по этой причине, ПУЭ жестко предписывают: защитное заземление и зануление электроустановок должно быть организовано независимо друг от друга, с помощью разных линий.
Для справки: Обычно используется цветовая маркировка проводов:
- Фаза — коричневого или белого цвета.
- Рабочий ноль — синего цвета.
- Защитное заземление — желто-зеленая оболочка.
Если у вас жилье современной постройки, значит зануление и заземление выполнено согласно Правилам устройства электроустановок. Это легко проверить, взглянув на вводной кабель в щитке. Кроме того, вы сами можете проверить правильность подключения.
Вопрос гильдии электриков
в розетке индикаторная отвёртка слегка светится на НУЛЕ, на даче провёл розетки на второй этаж и если отключить автомат (световой) то не светится! и даже если от щитка отсоединяю розеточные провода ноль светится! что это может быть и как исправить? все приборы работают, тестер показывает нормально, в розеточную группу приборы не включены! отвёртка нормальная на первом этаже не светится!
Дубликаты не найдены
Индикаторная отвёртка — говно. Она показывает примерно. Если в соседней жиле есть фаза, то она и на нуле светится будет (но вроде не всегда). И никаких утечек и коротышей нет.
Контур заземления забей, чтоб не выше 4-10 Ом, посади и ноль и заземляющий
да никто на даче заземление не делает
Ленивые — не делают, я сделаль: на все про всё 15 м арматуры, час на копку траншеи, полчаса на гимнастические упражнения с кувалдой, 15 мин на сварку и подключение
На баню кинул запитку через УЗО, заземлил корпус насоса, по крайней мере, со стороны эл.безопасности и надежности проводки в плане возгорания проблем не было и нет
Заземление делают везде. Его делают не для дачи или дома, а для вашей же безопасности.
Вероятно, розетки и свет сидят на одной линии, лампы КЛЛ или СД, или выключатели с индикатором.
на разных линиях в одном коробе. светится перестаёт как отключаю световой автомат
Была у меня такая, бесконтактная, провода искать в стенах можно было (ну, скорее для прикола фича, нежели для работы). Также светилась тускло везде, где только можно. Выкинул нахрен, пользуюсь старой «контактной» — все четко показывает.
дача брусовая, зачем перфоратор?
у меня тоже контактная и на первом этаже не светится
Если в выключателях есть подсветка то могут они давать такой эффект, а также блок питания светодиодной подсветки если включается с пульта.
Индикатор с батарейкой или без?
Есть возможность замерить ток А между нолем и землей.
Могут быть и наводки.
А что электрик сказал?
я сам проводил всё
У тебя отвёртка индукцию показывает,отключи фазу и на нуле тоже всё погаснет
светится даже если от щитка групппу отключаю
У меня та же хрень на земле, которая пока не земля, а просто параллельно идущий провод никуда не подключенный. При том что сопротивление фаза-земля и ноль-земля бесконечное. Скорее всего наводка. У тебя трехфазка или однофаз? На трехфазном подключении при нагруженной только одной фазе возникает перекос фазы, отсюда напряжение на нуле. Еще как вариант, проверь в щитке, где счетчик стоит, чтобы ноль был заземлен.
понять почему светится и не опасно ли?
как от них избавится?
Уменьшить длинну провода ))) , либо увеличить расстояние между фазой и нолем , да по сути ничего страшного в этом нет .
Если индикаторная отвертка с батарейкой, на вроде той, что «умеет искать скрытую проводку в стенах», то от нее можно ожидать чего угодно. Самый простой вариант в этом случае взять самую бюджетную отвертку-тестер, примерно 30-50руб.
Второй вариант, это если ноль в щитке на луче где светится на нуле индикатор, отошел от нулевой шины, и усугубится если на этом луче включен прибор в сеть.
В случае с прибором будет показывать фазу в обоих гнездах розетки.
Проверить присутствие контакта на шине «0» в щитке(или распредкоробке)
Проверить все ли приборы отключены на луче
Чудес не бывает!)
Электрика-наука о контактах;)
Две основные проблемы электрика:
Либо контакта нет там, где он должен быть, либо контакт есть там, где его быть не должно!
светится даже когда полностью розеточную группу отключаю от щитка, а вот если свет отключить то не светится, отвёртка без батарееек
1) Если ноль светится, то это не ноль, а фаза =)
2) Мало данных. Нет схемы, нет рассказа о проверке во всех розетках на пути и т.д.
3) Вероятно, где-то утечка. Или вы не то отключаете. Или т.п.
Может где ноль на фазу коротит?
+ к автоматам стоит ДИФ автомат
Тем более, при миллиамперах утечки выбьет.
Это у вас норм. Просто наведённая индукция в проводнике, вот и светится.
Сила тока может недостаточная?
При КЗ? оригинально!
Вот чем мне нравится пикабу, так это безапелляционностью утверждений. Представьте себе, при КЗ автомат может не сработать, если сила тока КЗ меньше силы тока, на которую рассчитан автомат. В домашних условиях очень просто проверить — возьмите обычный кипятильник, и воткните в розетку. По сути этим вы имитируете короткое замыкание, ведь кипятильник — тупейшая штука с нихромовой нитью внутри. Почему же автомат не выбивает тогда при его включении? Вот и в случае тс ноль на фазу может быть где-то на чугунной батарее закорочен, например, и она будет тупо греться, а автомат при этом не сработает.
С нулём и без нуля
Маркировка выключателя без нуля: L, L1
Маркировка выключателя «с нулём» — N, L, L1

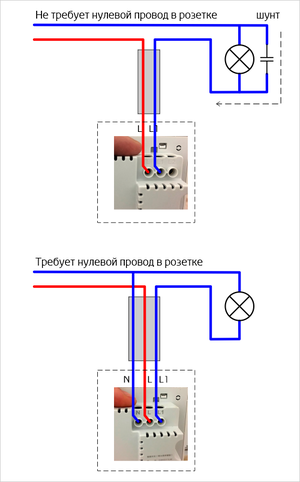

Схемы подключения выключателей: с нулевым проводом и без него
А теперь подходим к самому главному: в чём отличие этих двух видов выключателей?
- Выключатель «без нуля» — это самый обычный выключатель из тех, которые ставятся в каждый дом уже больше ста лет. К нему подходят всего 2 провода, первый из которых – всегда вход «фазы» (не забываем!), а второй уходит на светильник.
- Выключатель «с нулём» — это относительное новшество. По логике подключения он больше похож на розетку, в которую вы вставляете лампу. В коробку с таким выключателем заходят минимум 3 провода: «ноль» (для питания самого выключателя), «фаза», и третий – выход «фазы» на светильник. Если выключатель двойной или тройной – то ещё на 1 или 2 провода больше.
По схеме «с нулём» запитываются обычно умные выключатели (чтобы работала их электронная начинка); по схеме «без нуля» — обычные «глупые» выключатели, или выключатели с питанием от батареек. Но всё чаще по схеме «без нуля» встречаются и умные выключатели с питанием от сети. Как же они работают? Ведь ток может проходить только при разности потенциалов и при наличии замкнутой цепи? Изюминка схемы в том, что параллельно лампе подключается специальная маленькая деталь («шунт»), которая обеспечивает прохождение крохотного, но достаточного для работы такого выключателя, тока.
Существуют выключатели и без шунта, например, от Aqara.
