Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?
При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».
Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

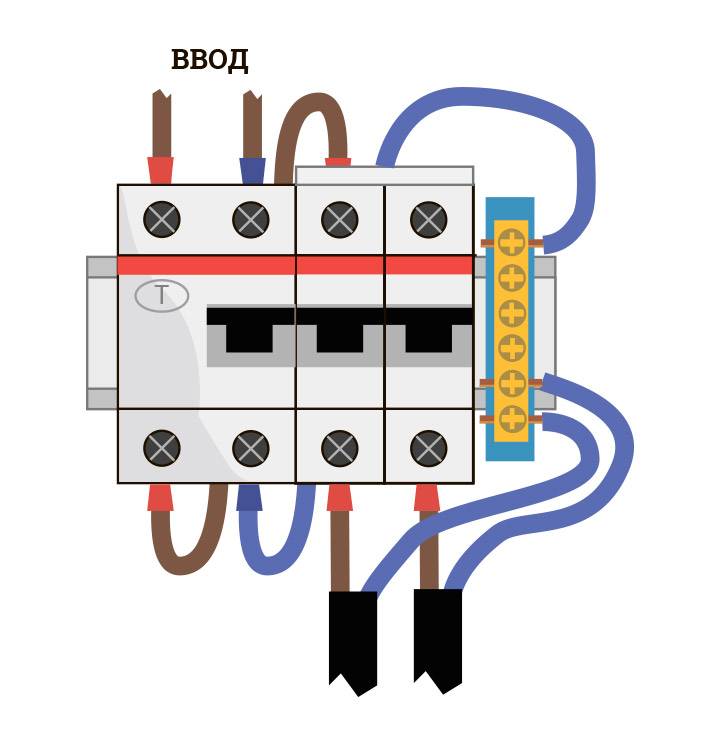

Подключение на входе (в однофазной сети)
В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.
Подключение на входе и на отходящих линиях (в однофазной сети)
При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
Место установки
Обычно, место установки УЗО в электрощите. В нем расположены различные устройства для учета и распределения электрической энергии напряжения до 1000 В. В электрощите наряду с УЗО, установлены автоматические выключатели, электрический счетчик, распределительные клеммные колодки, и другие электрические приборы.
Если у вас имеется установленный электрощиток, то для установки устройства защитного отключения понадобится минимальный набор электрика. В него войдут пассатижи, бокорезы, набор отверток, маркер.
В редких случаях, может понадобится набор торцевых ключей, и электрический тестер. УЗО устанавливается на DIN-колодку. Если на имеющейся колодке нет места, то понадобится установить дополнительную.
Особенности приборов для отключения нагрузки
Если электрическая система разделяется на контуры, то для каждой линии в цепочке устанавливают отдельный автоматический выключатель, а на выходе монтируют устройство защиты. Тем не менее, существует множество вариантов подключения. Поэтому, для начала необходимо разобраться с отличиями УЗО и другой автоматики.
Автоматические выключатели – усовершенствованные «пробки»
Годами ранее, когда отсутствовали современные приборы защиты сети, при увеличении нагрузки на общую линию происходило срабатывание «пробок» – простейшие приборы аварийного отключения электричества.
Со временем их значительно усовершенствовали, что позволило получить автоматы, которые срабатывают в следующих ситуациях – при коротком замыкании и чрезмерной нагрузке на линию. В общем электрощите может располагаться от одного до нескольких автоматических выключателей. Точное количество будет отличаться в зависимости от числа линий, которые имеются в конкретной квартире.
Стоит отметить, что чем больше отдельно идущих линий электропроводки, тем проще выполнить ремонтные работы. Ведь для того, чтобы сделать монтаж одного прибора, не потребуется отключение всей электросети.

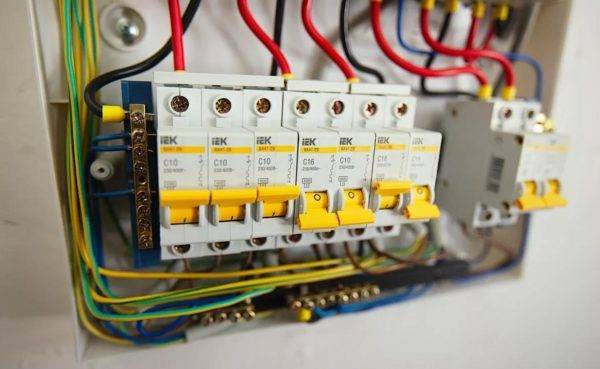

Вместо устаревших «пробок» используют автоматические выключатели
Монтаж автоматики – это обязательный этап сборки электрощита для домашнего использования. Ведь выключатели моментально реагируют на перегрузку сети при возникновении замыкания. Тем не менее, они не защищают систему от утечки тока.
Цены на защитную автоматику
Защитная автоматика
УЗО – устройства автоматической защиты
УЗО – устройство, которое отвечает за контроль силы тока и предотвращает его потерю. По внешнему виду защитное устройство не имеет принципиальных отличий от автоматического выключателя, но функционирует иначе.

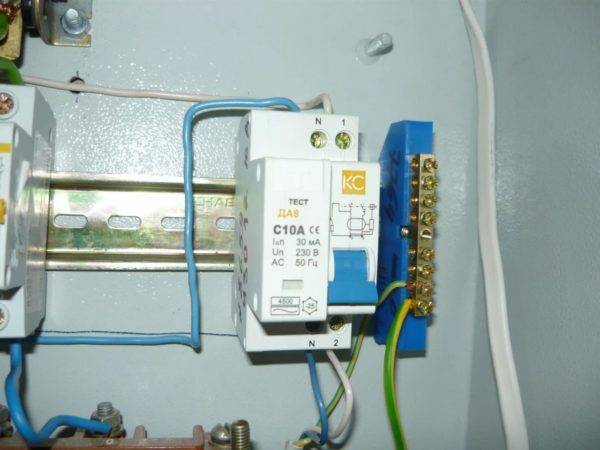

УЗО в электрощите
Стоит отметить, что это устройство с несколькими фазами, которое функционирует при напряжении 230/400 В и токах до 32 А. Тем не менее, прибор срабатывает и при меньших значениях.
Иногда используются приборы с обозначениями 10 мА с целью подведения линии в комнату с высоким уровнем влажности. Существует два основных типа УЗО. Для того, чтобы выбрать подходящий вариант, необходимо рассмотреть их подробнее.
Таблица №1. Разновидности УЗО.
| Вид | Описание |
|---|---|
| Электромеханические | Здесь основным функционирующим устройством является магнитопровод с обмотками. Его работа заключается в сравнении уровня тока, который уходит в сеть, а потом возвращается. |
| Электронные | Данный прибор позволяет сравнивать значения тока, но только здесь за этот процесс отвечает плата. Тем не менее, она функционирует только при наличии напряжения. |
Стоит отметить, что электромеханическое устройство пользуется большей популярностью. Ведь если потребитель случайно дотронется до проводника фазы при наличии обесточенной платы, получит удар током. В то время как электромеханическое УЗО останется работоспособным.
Получается, что УЗО предохраняет систему только от утечки тока, но оно считается бесполезным при повышенном напряжении на линии. Именно по этой причине его монтируют только в сочетании с автоматическим выключателем. Только два этих устройства позволят обеспечить полноценную защиту электрической сети.
Необходимость заземления УЗО
Считается, что безупречное функционирование устройства защитного отключения достигается только при условии наличия электрической сети с контактным проводником фазы, проводником «нуля» и заземляющей шиной.
По сути, если рассматривать работу УЗО и заземляющей шины, функционально оба устройства призваны исполнять аналогичные действия – обесточивать цепь в случае утечки электричества на корпус. Разница отмечается только в схемном принципе.
Классическая монтажная пара, благодаря которой обеспечивается вполне эффективная блокировка и от поражения электротоком, и от возможных возгораний по причине КЗ: 1 – автомат; 2 – устройство защиты (УЗО)
Отсюда следует логичный вывод: оба схемных решения применимы в практике электроснабжения жилища. Более того, оптимальным видится вариант совместного использования этих двух схемных решений.
Если на линии электроснабжения устанавливается УЗО, организацию заземления, по большому счёту, допустимо исключить. При этом внедрение защитного устройства видится разумным решением и для двухпроводной электросети, где технически отсутствует заземляющая шина.
Оптимальное техническое решение для построения электрической схемной разводки жилых зданий, когда наряду с защитным прибором отключения задействована также заземляющая шина. Подобные решения – стандарт для новых построек
Собственно, если обследовать внимательно сам прибор УЗО, на нём не удастся отыскать клеммы, специально предназначенной для подключения «земли».
Этот фактор подтверждает лишний раз возможность включения без заземления. Однако современные проекты домостроения в обязательном порядке предполагают наличие заземляющей шины.
Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?
При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».
Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.
Подключение на входе (в однофазной сети)
В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.
Подключение на входе и на отходящих линиях (в однофазной сети)
При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
Ошибки подключения
При установке коммутационного прибора домашним мастером сказывается отсутствие практики, специального образования. Чаще всего встречаются ошибки подключения УЗО:
- в цепи, к которой подключается прибор, N-проводник соединен с РЕ либо открытыми частями электроустановки – в перемычке постоянно присутствует дифференциальный ток, вызывающий частые ложные срабатывания
- от нескольких УЗО «нули» перепутаны – при тестировании ошибок не возникает, однако срабатывают сразу два прибора, если в любую цепь включается потребитель
- в цепях защиты разных УЗО запараллелены нейтрали – в отсутствие нагрузки схема рабочая, при включении нагрузки на любом участке происходит сработка сразу двух коммутаторов
- электроприбор подключен перед УЗО к проводнику N – постоянное срабатывание прибора
- нагрузка подключена к N нейтрали второго УЗО – срабатывание любого прибора в случайной последовательности
- монтаж четырехполосного УЗО в однофазную цепь – при тестировании прибор может не срабатывать в зависимости от схемы внутренних соединений
- снизу подключен ноль, сверху фаза – чаще всего ситуация встречается в щитках, сработка происходит при подключении нагрузки ввиду одинакового направления токов
Внимание: Значение номинального тока УЗО следует брать выше на ступень в сравнении с автоматическим выключателем. В противном случае при длительном прохождении повышенного тока резко снижается ресурс, надежность коммутационного устройства
Таким образом, рассмотрены варианты подключения УЗО в существующие одно-, трехфазные сети, акцентировано внимание на возможных ошибках монтажа. Это поможет повысить эксплуатационный срок, надежность приборов защиты
Метки:
Возможные ошибки и их последствия
Больше всего происходит ошибок на этапе монтажа, особенно если его делают непрофессионалы:
- Неправильное подключение подающих контактов. Часто, ноль путают с фазой.
- Подача питающего напряжения снизу устройства. При этих ошибках, прибор может выйти из строя.
- Нельзя соединять между собой нулевые выходы нескольких устройств. В результате этого, прибор утратит свою чувствительность, и не сможет правильно среагировать при возникновении опасных ситуаций.
- Также, следует помнить, что недопустимо соединять в розетках нулевой провод с заземлением. Это также приведет к сбоям в работе.
- Нельзя заводить питающие контакты с разных сторон устройства, например, подающую фазу снизу, а подающий ноль сверху. Устройство будет работать неправильно.
Если вы планируете установить одно устройство, то ставьте его сразу после электрического счетчика. Проблемой в этом случае будет полное обесточивание квартиры, в случае утечки тока. Электричество не заработает до тех пор, пока не устранят утечку.
В случае, если у вас много различных зон потребления электричества, установите несколько устройств. Это поможет вам уменьшить зону поиска поломки, и обеспечит комфорт в других зонах.
Следует заметить, что устанавливать такие устройства в цепи пожарной и других аварийных сигнализаций запрещается правилами безопасности.
{SOURCE}
Подключение УЗО дополнительные методы
Для подключения электроустановок применяются двух-полюсные. Так делают во Франции, поскольку в этой стране предусмотрены данные правила. Здесь нет необходимости устанавливать последополнительные нулевые шины. В схеме после автоматов фаза, ноль и проводники выводятся на потребителей.
Однако по сложившимся традициям у нас используются однополюсные выключатели, что требует дополнительных нулевых шин.
Чтобы исключить разведение в щитовой множества нулевых шин окажется удобной установка нулевой шины в корпусе. Под такой оболочкой доступно встроить две-четыре шины, которые будут надежно изолированы друг от друга.
Выводим каждый защитный проводник (заземление) под контактную шину РЕ в системе заземления TT, TN-C-S и TN-S.
Куда устанавливать?
Как правило, защитное устройство устанавливают в электрическом щитке, который находится на лестничной площадке или в квартире жильцов. В нем находится множество устройств, которые отвечают за учет и распределение электроэнергии до тысячи ватт. Поэтому в одном щите с УЗО находятся автоматы, электросчетчик, зажимные колодки и прочие приборы.
Если у вас уже установлен щиток, то выполнить монтаж УЗО будет легко. Для этого понадобится лишь минимальный набор инструментов, который включает плоскогубцы, кусачки, отвертки и маркер.
Процесс монтажа автоматики в электрическом щитке: пошаговая инструкция
Рассмотрим вариант сборки электрощита для однокомнатной квартиры, здесь будет использоваться рубильник, защитное многофункциональное устройство, далее будет устанавливаться группа УЗО (типа «А» для стиральной и посудомоечной машины, потому что такое устройство рекомендует производитель техники). После защитного устройства будут идти все группы автоматических выключателей (на кондиционер, холодильник, стиральную, посудомоечную машины, плиту, а также на освещение). Кроме того, здесь будут использованы импульсные реле, они нужны для управления осветительными приборами. В щитке еще будет устанавливаться специальный модуль для разводки электропроводки, который напоминает распаячную коробку.
1: Сначала на DIN- рейку необходимо расставить всю автоматику, таким образом, как мы будем ее подключать.
Так будут располагаться устройства в щитке
В щитке сначала идет рубильник, затем УЗМ, четыре УЗО, группа автоматических выключателей по 16 А, 20 А, 32 А. Далее расположилось 5 импульсных реле, 3 группы освещения по 10 А и модуль для соединения проводки.
2: Далее нам понадобится гребенка на два полюса (для того чтобы запитать УЗО). Если гребенка имеет большую длину, чем количество УЗО (в нашем случае четыре), то ее следует укоротить с помощью специальной машинки.
Отрезаем гребенку по нужному размеру, а затем устанавливаем ограничители по краям
3: Теперь для всех УЗО следует объединить питание, установив гребенку. Причем винты первого УЗО не следует затягивать. Далее необходимо взять отрезки кабелей 10 квадратных миллиметров, снять с концов изоляцию, сделать опрессовку наконечниками, после чего соединить рубильник с УЗМ, а УЗМ с первым УЗО.
Таким образом будут выглядеть соединения
4: Далее необходимо подать питание на рубильник, а соответственно и на УЗМ с УЗО. Сделать это можно с помощью питающего кабеля, у которого на одном конце имеется штекер, а на другом два обжатых провода с наконечниками. Причем сначала необходимо вставить обжатые провода в рубильник, а только потом делать подключение к сети.
Далее останется подключить штекер, затем выставить примерный диапазон на УЗМ и нажать на кнопку «Тест». Так, получится проверить работоспособность устройства.
Здесь видно, что УЗМ функционирует, теперь необходимо проверить каждое УЗО
5: Теперь нужно отключить питание и продолжить сборку – следует запитать гребенкой группу автоматических выключателей на центральной рейке. Здесь у нас будет 3 группы (первая – варочная панель/духовка, вторая – посудомоечная и стиральная машины, третья – розетки).
Устанавливаем гребенку на автоматы и переносим рейки в щиток
6: Далее необходимо перейти к нулевым шинам. Здесь установлено четыре УЗО, но при этом требуется только две нулевые шины, потому что для 2 групп они не требуются. Причиной тому является наличие в автоматах отверстий не только сверху, но и снизу, поэтому в каждое из них мы подключим нагрузку, соответственно и шина здесь не потребуется.
В данном случае потребуется кабель 6 квадратных миллиметров, который необходимо отмерить по месту, зачистить, зажать концы и соединить УЗО со своими группами.
По такому же принципу необходимо запитать устройства кабелями фазы
7: Поскольку автоматику мы уже подключили, осталось запитать импульсные реле. Следует соединить их между собой кабелем 1,5 квадратных миллиметров. Кроме того, следует соединить фазу автомата с распределительной коробкой.
Так будет выглядеть щиток в собранном виде
Далее необходимо взять маркер, чтобы проставить метки групп, для которых предназначается то или иное оборудование. Делается это для того, чтобы не запутаться в случае дальнейшего ремонта.
Техника безопасности при работе с УЗО и автоматом
Схема подключения УЗО к трехфазной сети
УЗО представляет собой коммутационный прибор, отключающий от электропитания сеть, либо ее участок, в случае, если дифференциальный ток превышает заданный показатель.
Называть данный прибор могут 3 и более терминами: «устройство защитного отключения, управляемое дифференциальным током, выключатель дифференциального тока» и так далее.
Но как бы его не называли, все использующиеся сегодня в мире УЗО необходимы для выполнения 2 функций:
- защита человека от удара током вследствие прямого или непрямого касания;
- предотвращение пожара, который может случиться в результате возгорания проводки.
УЗО призваны нейтрализовать токи при различных повреждениях электрических установок. Подключение УЗО в соответствии со схемой является только частью комплексных мер, но иногда кроме УЗО никакие другие средства не способны предоставить надежную защиту, к примеру, при снижении степени изоляции, маленьких показателях тока замыкания, и срыве нулевого защитного проводника.
Использование предохранителей (автоматов защиты) – вещь нужная и целесообразная, но они разъединяют цепь при коротких замыканиях либо сверхтоках, в которых значения тока более высокие, чем «необходимо» для летального исхода человеку при поражении током. Если же говорить об устройствах защитного отключения, то они устраняют даже самые маленькие по значению токи, и срабатывают буквально мгновенно – для этого им необходимы миллисекунды.
Подключение – шаг за шагом
Итак, с тем, что представляет собой УЗО и для чего оно нужно, разобрались, теперь поговорим о схеме подключения 4-полюсного УЗО к 3-фазной сети с задействованием нейтрали.
В большинстве случаев пользуются именно такой схемой, поэтому о ней и пойдет речь.
Если сравнивать с подключением к однофазной сети, то в нашем случае все работы и монтажные мероприятия выполняются практически также, но есть важное отличие – применяется четырехполюсное УЗО, а не двухполюсное оборудование. Совет
Совет
4 приходящих провода (которым соответствуют фазы А, В, С, а также ноль) соединяем с устройством защитного отключения аналогичным образом с схемой подключения, приведенной ниже.
Схема подключение также указана в техническом паспорте УЗО или непосредственно на корпусе изделия.
Приборы различных компаний-изготовителей могут по-разному подключатся в связи с разным размещением нулевой клеммы (она может находиться с левой стороны или с правой).
Подключение проводников фаз не имеет большого значения, главное – грамотное и технически правильное подсоединение соответствующих входов и выходов.
А вот чтобы защитить людей от ударов тока следует поставить на отходящих линиях (либо группах линий) двухполюсные однофазные УЗО, реагирующие на утечку по току 10-30 мА.
Таким образом будет обеспечена не только пожарная безопасность, но и безопасность здоровья и жизни людей.
Данная схема подключения подходит не только для защиты одной 3-фазной сети. Она также является прекрасным решением для 3 однофазных сетей. Но вы должны понимать, что в последнем случае каждый ноль отдельной сети должен подсоединяться к выходной клемме N УЗО. На приведенной схеме присутствует все вышесказанное, поэтому проблем у вас возникнуть не должно.
Обратите внимание
Электромонтаж выполняется в соответствии с привычками и познаниями электрика, однако специалисты советуют соединение нулей разных однофазных сетей осуществлять посредством нулевой шинку, установка которой выполняется легко и просто на DIN-рейке.
Подводя итоги статьи о подсоединении четырехполюсного УЗО к трехфазной сети с применением нейтрали, хотелось бы сказать, чтобы вы были внимательны на протяжении всех работ, однако особого внимания требуют 3 момента:
- правильное подсоединение нулевых и фазных проводников;
- соответствие цветовой маркировке проводов;
- выполнение рабочих мероприятий строго со схемой подключения, без внесения «личных корректировок», которые могут привести к неправильной работе УЗО.
Схема подключения УЗО к трехфазной сети
0,00 / 0
Критерии выбора трехфазного УЗО
Принцип работы всех УЗО в трехфазной сети одинаковый, но данные устройства отличаются конструкцией и эксплуатационными характеристиками. Поэтому при покупке конкретной модели необходимо учитывать много нюансов.
Чувствительность
Главный эксплуатационный параметр УЗО 3 фазы, отображающий период времени, через который сработает защита. Оптимально, когда чувствительность устройства составляет 0,025 с. За это время электрический ток не успеет вызвать остановку сердца у человека.
УЗО может работать с дополнительным источником питания или без него. В первом случае он непосредственно принимает участие в процессе размыкания электрической цепи. Наличие данного механизма повышает стоимость прибора, но и увеличивает его чувствительность.
При отсутствии дополнительного источника питания УЗО срабатывает, реагируя на дифференциал магнитного поля.
Дифференциал тока
Маркировка УЗО УЗО, предназначенные на 3 фазы, способны регулировать значение дифференциального тока, при котором оно срабатывает. При отсутствии данной функции приборы стандартно реагируют на 5 мА. Такой показатель тока явно указывает на присутствие аварийной ситуации и на потребность в отключении подачи электричества.
Количество клемм
Для трехфазной сети обязательно покупать 4-полюсные УЗО. Они оснащаются 8 клеммами для подсоединения входных и выходных кабелей. Три пары предназначены для подключения рабочей фазы, одна – нуля.
Количество ампер
Чтобы устройство защитного отключения функционировало при любом токе, необходимо выбирать модель, где число ампер существенно выше, чем у автомата.
Как правильно подключать проводки к автоматам
Существует большое количество приспособлений, которые позволят облегчить подключение контактов к автоматике. Для того, чтобы выбрать подходящий вариант, мы рассмотрим их детально.
Наконечники на гибкий провод
С целью подключения элементов электрического щита часто используют гибкие провода с множеством проволок, ведь с подсоединением таких контактов справиться даже новичок. Но при этом и здесь существует нюанс.
Как мы уже рассмотрели выше, многие мастера фиксируют жилу зажимом без оконцевания, из-за чего хрупкие проволоки начинают отламываться и контакт слабеет.
Иногда в один зажим возникает необходимость фиксировать сразу два контакта, поэтому с такой целью были изобретены двойные наконечники. Они лучшим образом подходят тогда, когда приходится устанавливать множество перемычек.
Дугообразный загиб
Обычно для подключения жил в зажимы требуется снять 10 миллиметров изоляционного слоя — этого достаточно для того, чтобы сформировать на гонце дугу, которую затем и помещают в клемму. Как показывает практика, большинство электриков при отсутствии наконечников используют такой способ.
В результате удается получить надежный контакт, который не будет ослабляться со временем. Подходит этот способ при наличии монолитной жилы на конце.
Неразрывные перемычки
Когда приходится подсоединить несколько автоматов одним проводом, возникает необходимость использовать гребенку (шину). Тем не менее, она не всегда оказывается под рукой, поэтому сформировать самодельную гребенку можно из провода любого сечения.
Следует согнуть провод таким образом, чтобы получилась гребенка. Затем на месте сгиба необходимо зачистить провода.
Практические советы относительно монтажа УЗО
Изначально монтажник должен руководствоваться не только требованиями, но еще и учитывать разметку и маркировку на автоматах, которые будут использоваться для подключения к сети. Не всегда делайте все строго по схеме нашего портала, так как из-за разновидности щитков, регистрирующих электроэнергию, может возникнуть разногласие в работе УЗО. Идеальное решение—написать схему подключения самостоятельно или обратиться за помощью к специалистам.
Как говорилось выше в статье, необходимо последовательно в каждый автомат заводить кабель с фазой. Правильнее всего это выполнять снизу. Крепежи на рейку и к поверхности стены лучше выполнять в правильном положении, это позволит удобно ими пользоваться, а также при формировании с защитой можно легко демонтировать прибор.
Посмотрите короткое видео о том, как правильно подключить УЗО щитке:
