Как использовать мультиметр: инструкция по применению
Измерения выполняются с помощью щупов, которые устанавливаются в специальные гнезда на приборе. Перед началом тестирования проверяются элементы питания и работоспособность прибора.
Повернув переключатель в любое положение кроме «Off», на индикаторе должны отобразиться нули. Теперь можно начинать измерения интересующих величин.
Сначала выставляется верхний предельный уровень. Например, для постоянного напряжения он может быть от 200 мВ до 1000 В. Если известен хотя бы порядок значения — выставляется ближайшее к нему верхнее ограничение.
В противном случае рекомендуется установить максимальное значение и уменьшать его, пока в процессе замеров на индикаторе не появятся цифры, отличные от нуля. Если же не следовать этой методике, то появится вероятность выхода прибора из строя.
Напряжение Практически все бытовые приборы и элементы питания работают от постоянного напряжения.
Профессиональные мультиметры
В то время как отечественные модели почти всегда представлены в компактной форме, профессиональные модели могут быть как компактными, так и стационарными. В то же время даже самые простые стоят от 15 000 до 20 000 рублей. Фиксированные устройства очень высокого качества уже стоят сотни тысяч долларов.
В число популярных моделей входят:
- водонепроницаемый DT-9979 (IP67), с возможностью подключения к компьютеру или смартфону, запись измерений в течение 200 часов, точность измерений 0,025 … 0,3%;
- APPA 107N, также защищенный, с возможностью синхронизации с компьютером, запоминанием около 6000 значений измерений, датчиками температуры и разъемами «крокодил»;
- KEYSIGHT 3458A – полноценный вольтметр с огромным диапазоном возможностей и функций. Это стационарный прибор, используется обычно на производстве. Главными его достоинствами является погрешность 0,0008% и высокая скорость замеров – до 100 000/1 секунду. Считается отраслевым стандартом РФ.
Особенности конструкции

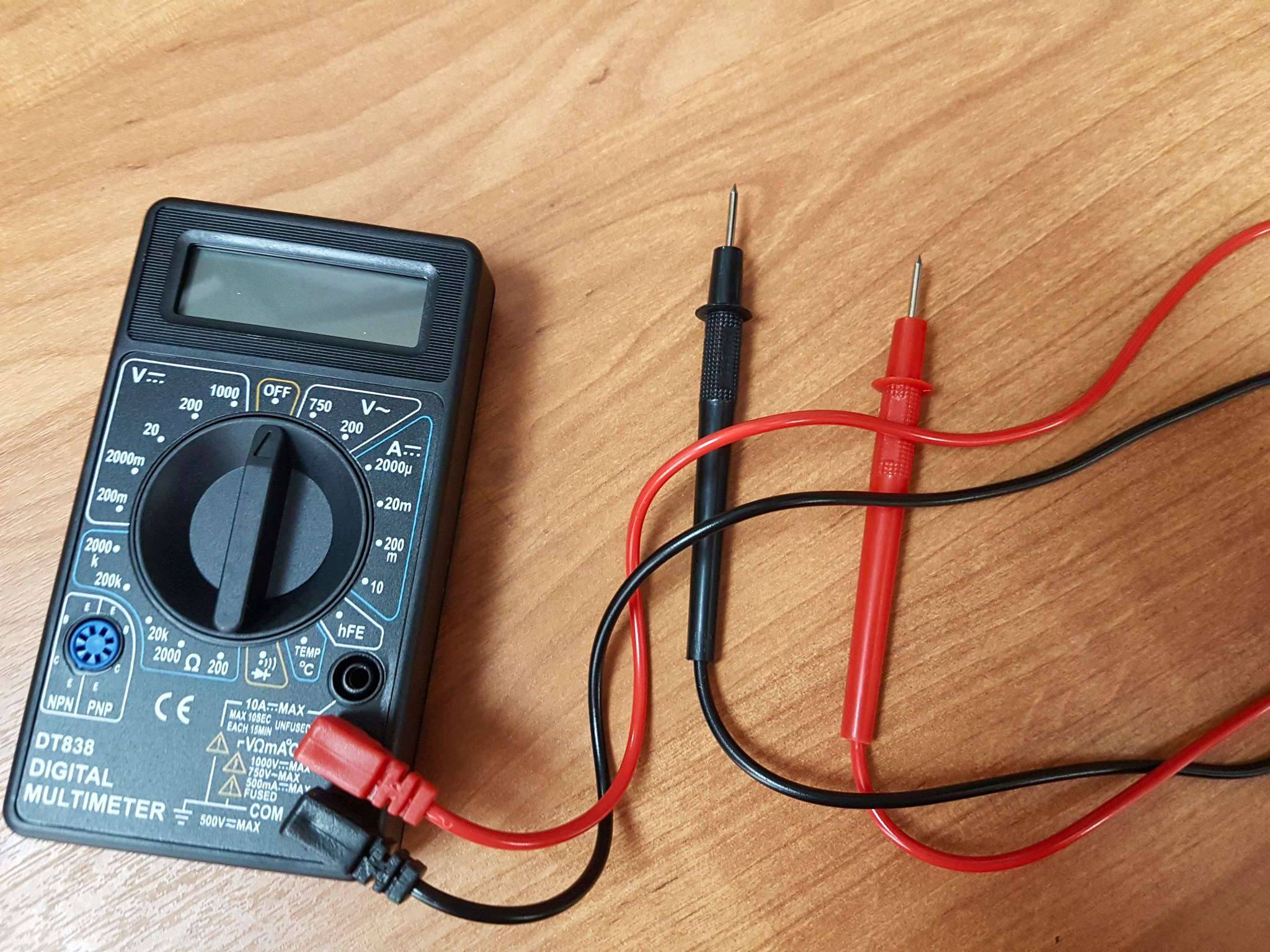

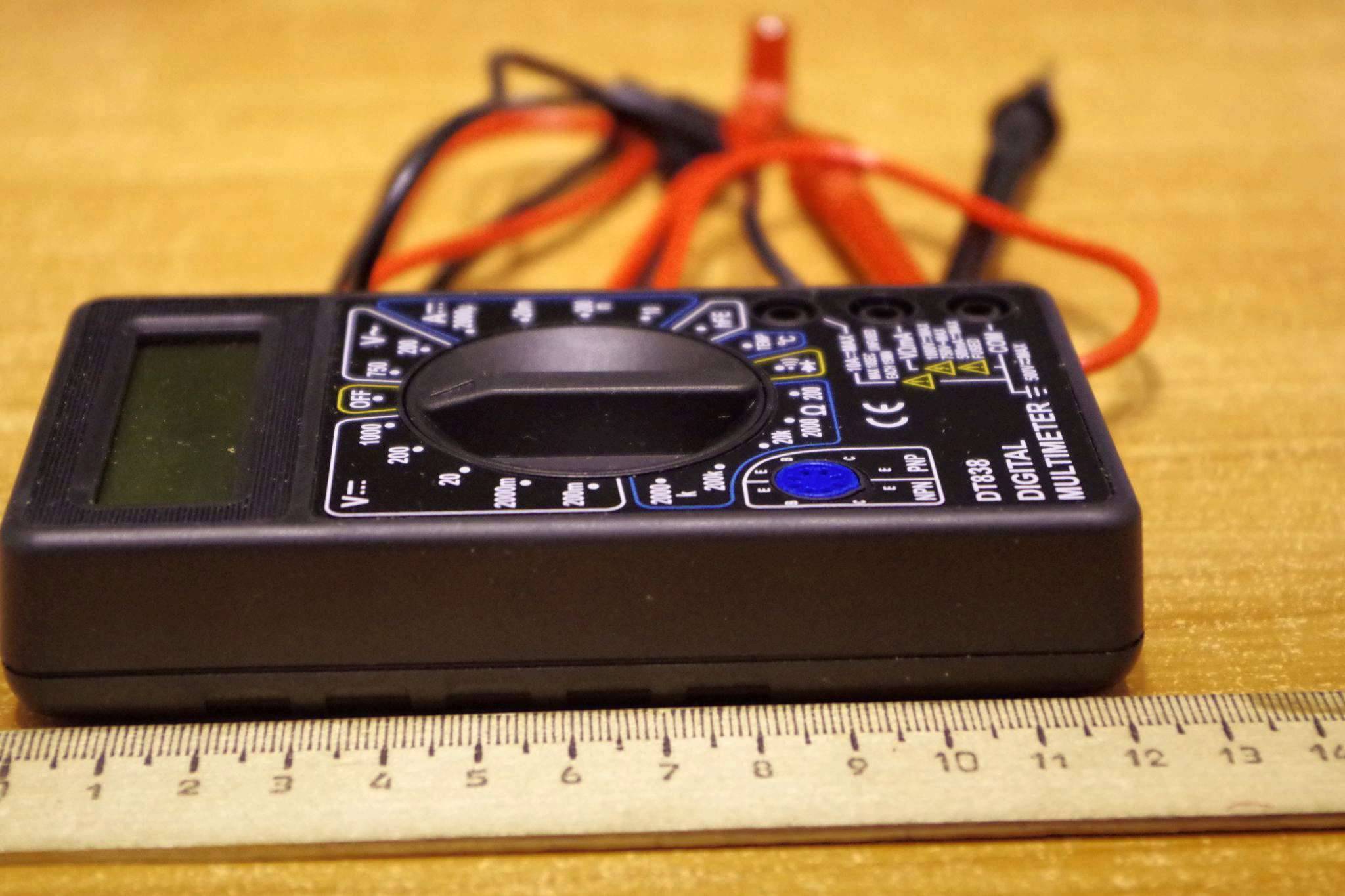

Цифровой мультиметр — легкий компактный прибор, который удобно держать в руке. Работает он от обычных батареек. В пластмассовом корпусе расположена электронная начинка и блок питания.
В комплект включен набор щупов —металлических заостренных стержней с изоляцией и штекерами для подключения к разъемам. Некоторые модели снабжены дополнительными термопарами.
На корпусе расположены гнезда:
- СОМ — для общих измерений, подключается всегда черный щуп (нулевая клемма);
- отверстия для измерения тока до 10 или 20 А, для красного щупа (фазная клемма);
- для тока до 200 мА, отрицательный контакт для термопары;
- для измерения других параметров, плюсовой контакт для термопары.
В центре устройства — дисковый переключатель, с помощью которого устанавливается нужный режим. Обозначения измеряемых величин и их диапазон нанесены по кругу. Переключение производится поворотом указателя со стрелкой или другой меткой на конце. На корпусе некоторых моделей предусмотрены также дополнительные контакты для измерения температуры, характеристик конденсаторов, катушек или транзисторов.
В профессиональной среде популярны электронные тестеры с токоизмерительными клещами. Они предназначены для определения параметров тока без размыкания цепи. Проводник помещают между магнитопроводами. Электромагнитное поле вызывает колебания в датчиках, которые преобразуются мультиметром в искомые величины — силу тока, напряжение, частоту.
Наибольшими возможностями обладают мультиметры профессионального класса с собственным программным обеспечением. Это стационарные устройства с питанием от сети, которые подключаются к компьютерам.
Как пользоваться мультиметром — Основы электроники
Если вы задались вопросом «Как пользоваться мультиметром?», то вы по крайней мере уже знаете, что такое электрический ток и напряжение. Если нет, то предлагаю ознакомиться с первыми главами моего учебника по электронике.
Итак, что такое мультиметр?
Мультиметр — это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов, то есть может измерять целый диапазон электрических величин.
Самый малый набор функций мультиметра — это измерение величины напряжения, тока и сопротивления. Однако современные производители на этом не останавливаются, а добавляют в набор функций, такие, как измерение емкости конденсаторов, частоты тока, прозвонка диодов (измерение падения напряжения на p-n переходе), звуковой пробник, измерение температуры, измерение некоторых параметров транзисторов, встроенный низкочастотный генератор и многое другое. При таком наборе функций современного мультиметра действительно встает вопрос как же все-таки им пользоваться?
Кроме того мультиметры бывают цифровые и аналоговые. Не будем углубляться в дебри, скажу только, что внешне отличаются они по приборам для отображения измеряемых величин. В аналоговом мультиметре он стрелочный, в цифровом в виде семисегментного индикатора. Однако мы привыкли понимать под словом мультиметр все-таки цифровой мультиметр. Поэтому в этой статье я расскажу как пользоваться именно цифровым мультиметром.
Для примера возьмем широко распространенные мультиметры серии М-830 или DT-830. В этой серии несколько модификации, их маркировка отличается последней цифрой, а также набором функций заложенных в данный прибор.
Обзор мультиметров этой линейки я планирую провести в одном из следующих выпусков журнала, поэтому не забывайте подписаться на новые выпуски журнала в конце статьи. Описывать, как работать с мультиметром я буду на примере прибора М-831.
Методики измерений
Для выполнения рабочих операций переключатель переводится в нужное положение. Черный провод щупа подключают к общему гнезду («Com»). Красный – устанавливают с учетом максимальной силы тока.

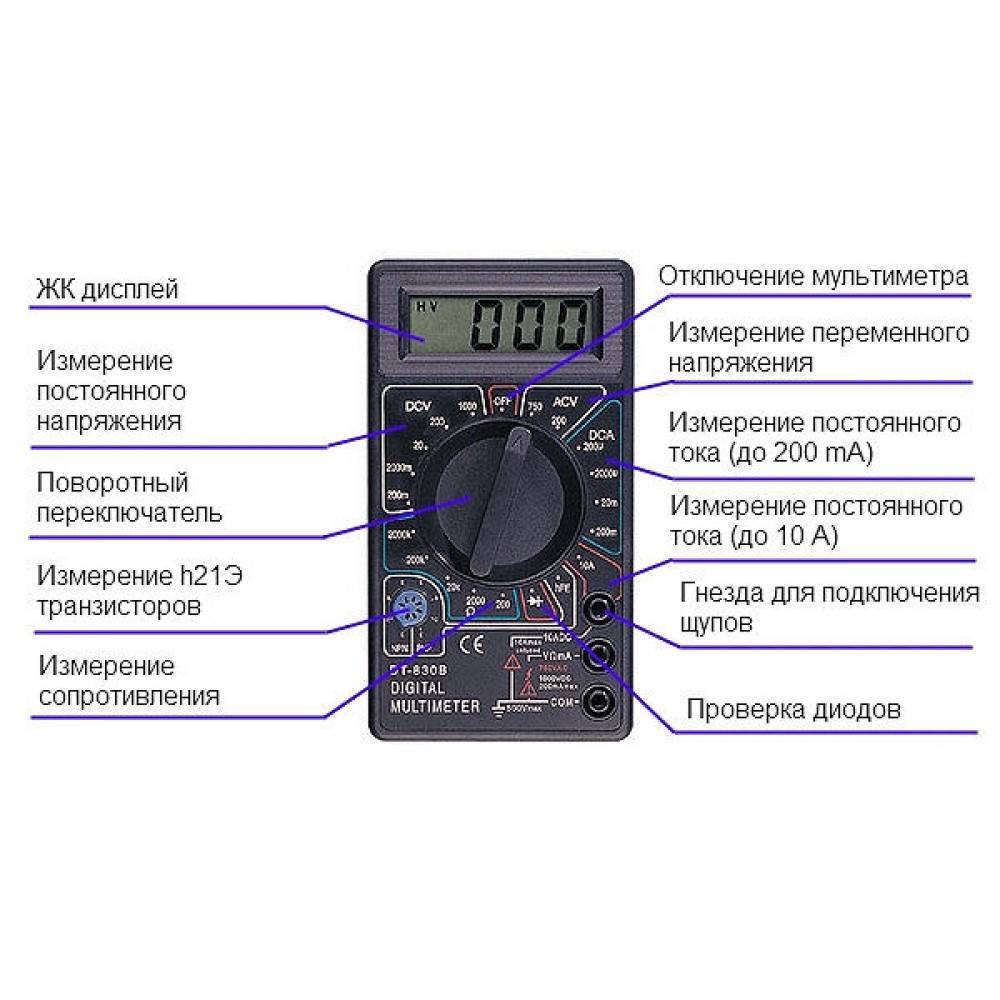

Органы управления
Сначала можно рассмотреть, как измерить напряжение мультиметром в розетке. Эта операция выполняется по следующему алгоритму:
- Провода подсоединяют так, как указано на рисунке выше.
- Переключатель переводят из «Off»в режим измерения переменного напряжения«V~». В данном случае используют диапазон «750», так как предполагаемое значение – 220 Вольт.
- Прибор устанавливают поблизости от розетки
- Щупы вставляют в нее, держась руками за изолированные части щупов.
Демонтировать аккумулятор для измерений не обязательно. Но надо не забыть перевести регулятор в положение «Постоянное напряжение»
Как проверить мультиметром сопротивление
Такую процедуру выполняют со снятием напряжения в месте измерения. Невыполнение правила ухудшит точность данных, либо выведет технику из строя. Это же не следует делать, чтобы предотвратить потенциально опасные для человека ситуации. Если не известно, вначале устанавливают максимальное значение. Далее переключателем снижают диапазон вплоть до выбора оптимального варианта.
Для удобства работы применяют специальные зажимы («крокодилы»)
Если знать, как мультиметром замерить сопротивление, можно выяснить исправность нагревательного элемента чайника, другой бытовой техники
Как измерить силу тока мультиметром
Для этой операции необходимо создать разрыв цепи. К нему подключают прибор с учетом предполагаемой величины тока. Как и в предыдущем случае, выбирается диапазон с максимальным значением. Если необходимо, регулятор переводят постепенно в нужную позицию.
Для определения силы тока прибор устанавливают в электрическую цепь последовательно
Как проверить мультиметром полевой транзистор
Диагностика этих электронных приборов помогает выяснить исправность полупроводниковых переходов. В стандартном варианте применения ток течет по направлению от истока (И/ S) к стоку (С/ D). Этот процесс регулируется изменением электрического потенциала на затворе (З/ G).

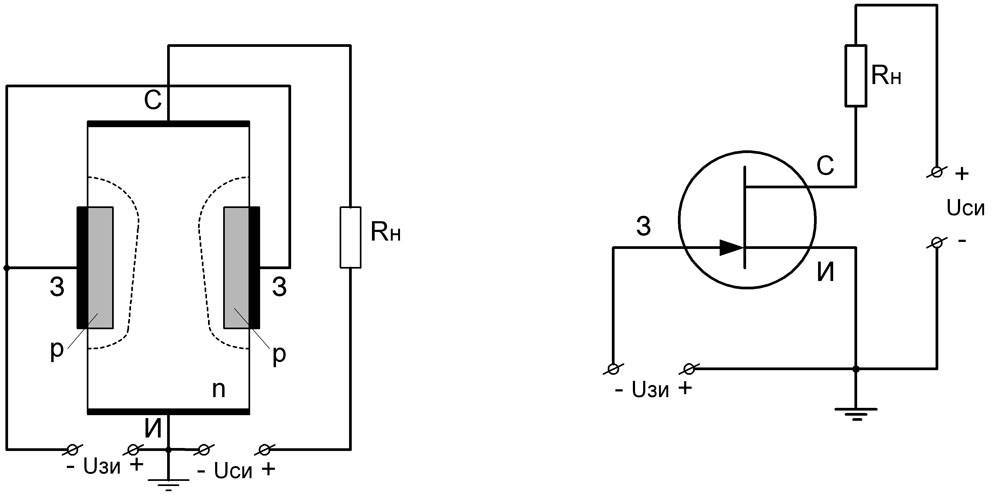

Полевой n-канальный транзистор
Обратите внимание! Особенностью этих приборов является повышенная чувствительность к статическому напряжению. Даже в режиме хранения создают постоянный электрический контакт между всеми выводами с применением металлической проволоки, фольги
Проверку выполняют по следующему алгоритму:
- Регулятор мультиметра переводится в режим работы с диодами.
- «Минусовой» черный щуп присоединяют к истоку (И/ S), красный – к стоковому (С/ D) контактному выводу. В нормальном состоянии на дисплее отобразится 0,6 V (допустимое отклонение в пределах ±0,1V).
- Далее щупы меняют местами. В этом положении на экране появляется горизонтальная восьмерка (знак «бесконечность»). Вместо нее в некоторых приборах выводится единица.
- Чтобы открыть p-n-p переход щуп «минус» присоединяют к истоку, «плюс» – к затвору (З/ G).
- Далее «плюс» перемещают на сток. В этом положении должно индицироваться напряжение в диапазоне0 – 0,8V.
- Результат измерений на исправном транзисторе не изменяется, если сменить полярность.
Проверка конденсаторов мультиметром
Приборы, установленные в печатных платах, предварительно осматривают. При обнаружении вытекшего электролита, трещин и вздутий на корпусе, проверка не нужна. Изделие меняют на новое.
Измерение выполняют с извлечением конденсатора из электрической схемы, чтобы обеспечить хорошую точность. После демонтажа любым проводником с изолированной рукояткой (отверткой) разряжают прибор, замкнув выводы. Также используют лампу накаливания, чтобы процесс был плавным.
Далее мультиметром проверяют отсутствие короткого замыкания. Для проверки зарядки устанавливают регулятор в режим измерения сопротивления и подсоединяют щупы. Показания на табло будут постепенно расти, пока не достигнут максимума.
В некоторых моделях мультиметров есть специальные контактные площадки и регулировки диапазонов для измерения емкости конденсаторов
Диагностика простых повреждений
Если досконально выяснить, как прозвонить транзистор мультиметром, то применять иные методики будет не трудно. Но в действительности, чаще всего требуется определять разрывы в электрических цепях. Для упрощения этих операций многие мультиметры оснащают специальной функцией. Она активизируется при переводе регулятора в положение «прозвонка». О наличии контакта сообщает сигнализация.
Синей линией выделено включение прибора в режим проверки со звуковым сопровождением
Обзор некоторых типов мультиметров
Сейчас можно встретить большое разнообразие мультиметров с множеством функций. Но основным и популярным прибором является цифровой мультиметр с небольшим числом функций, как например DT-838. Небольшое количество видов измерений вполне достаточно даже для электриков профессионалов.
Аналоговый и цифровые мультиметры
Такие функции как измерение коэффициента передача транзисторов, генераторы, для работы электрика не нужны. Основными функциями измерения для электрика являются измерения постоянного и переменного напряжения, измерение постоянного тока, сопротивления, проверка диодов, звуковая прозвонка.
Цифровые мультиметры имеют удобно читаемый семи сегментный дисплей. Подобные приборы имеют только ручной выбор пределов измерений. Работать с ними нужно внимательно и верно выбирать пределы измерения напряжения и тока, в противном случае можно легко спалить прибор.
Существуют также и автоматические цифровые мультиметры с которыми работать удобней. На таком приборе выбирается только вид измерений напряжения, постоянного и переменного тока, сопротивления. Пределы измерения определяются автоматически, начиная с большего. Вероятность спалить такой прибор минимальная. Разве что перепутаете вид измерения. Например после измерения сопротивления, не переключая вид измерения, начнете мерить напряжение в розетке.
Автоматический мультиметр XB-868
Такую ошибку не выдержит ни один прибор. Поэтому при измерении любым тестером, будьте внимательны и правильно выбирайте пределы и виды измерений. Одним из примеров автоматического мультиметра, является прибор XB — 868. Кроме обычных видов измерений у него имеется автоматическое отключение питания после 15 минут простоя, измерение емкостей, частотомер.
К аналоговым тестерам относятся стрелочные измерительные приборы. Китайский вариант такого тестера YX — 360TR. Стрелочные приборы намного проще цифровых устройств и поэтому значительно надежнее. В этих приборах практически те же функции что и у цифровых. Считается что дисплей цифровых мультиметров удобней. На нём легко читаются показания. Однако шкала стрелочных приборов не такая и сложная, как кажется.
Стрелочный аналоговый тестер YX 360TR
Если этим тестером часто работать, то и читаемость шкалы будет также удобной. Нужно только разобраться в устройстве шкалы и начать работать с прибором. Например, верхняя шкала сопротивления используется для всех пределов измерений сопротивлений. На ней указано сопротивление в омах от 0 до 1000 ом на пределе X1. На пределе X10 показания умножается на 10 и так далее.
Также шкала напряжений от 0 до 250 В. На пределе 1000 В показания шкалы умножаются на 4. Всё довольно просто. На этом приборе имеется ручная калибровка шкалы сопротивлений на заданном пределе. Стрелочные тестеры имеют преимущество в том, что сопротивление измеряется на токах в несколько десятков миллиампер.
При таком токе на показания не действуют электромагнитные помехи, в отличии от цифровых устройств, и легко пробивается окись на выводах измеряемых элементов и проводах. Показания у стрелочных приборов будут достовернее. Прозвонка силовых диодов также будет более надежной. Токи цифровых мультиметров, при измерении сопротивлений и диодов, всего несколько микроампер, что может быть недостаточно для пробоя окиси проводника и грязи.
Надежный с погрешностью 1,5% тестер Ц4353 советских времен
Очень надежными были советские стрелочные тестеры, такие как Ц 4353. До сих пор они считаются лучшими стрелочными измерительными приборами. Эти устройства имеют защиту по напряжению при неправильно выбранном пределе измерений. Точность их измерений достигает 1,5%, что до сих пор считается высоким показателем.
Как применять мультиметр DT-830B
Есть две позиции, которые надо изучить при пользовании мультиметром DT:
- куда подсоединять щупы;
- какое положение селектора должно быть для измерения требуемой величины для каждой конкретной цели тестирования;
Пользователь должен знать соотношение параметров перечисленных двух пунктов, и этого будет исчерпывающе достаточно для технически правильной эксплуатации. Но кроме этого, надо еще знать, как интерпретировать показания.
Большинство поломок тестера связанные с выставлением селектора в положение, не соответствующее величинам проводимых замеров.
Надписи на сегментах с диапазонами градуировки означают следующее:
Подключаем щупы
Есть 2 щупа и 3 гнезда для них
Важно правильно их подсоединять при измерении определенных электротехнических параметров, иначе прибор может перегореть
Черный щуп подключают к гнезду COM (переводится как «общий»). Для красного, в зависимости от потребности тестирования, есть 2 разъема: 10ADC — замеряют ток большой величины 200 mA…10 А. Разъем VΩmA — для всех остальных тестов, для напряжения, тока до 200 mA, для сопротивления, прозвонки.
Основные операции с мультиметром
Замер напряжения

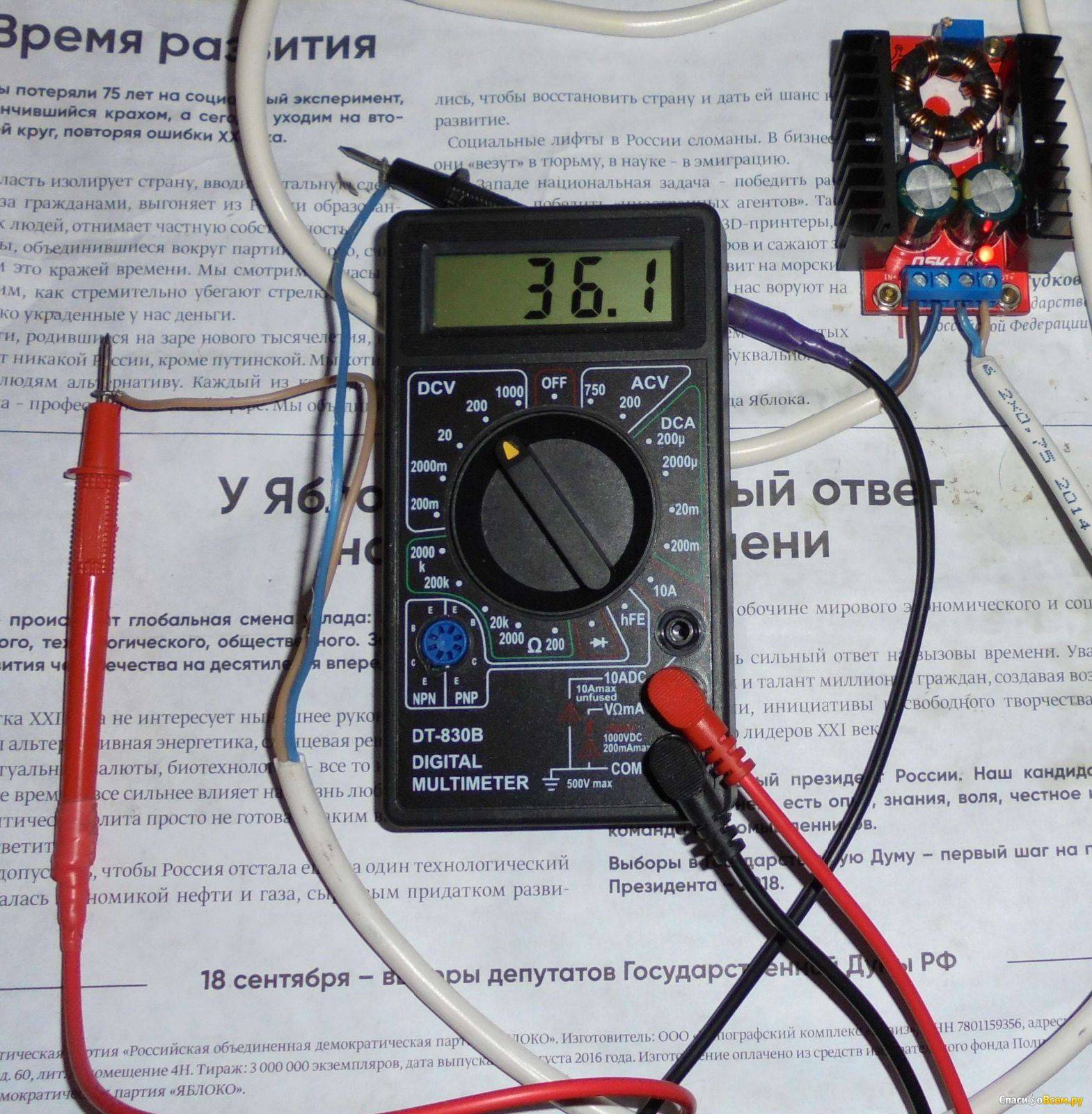

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.
Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.
Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.
При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.
И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.
Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.
Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.
Замер тока
Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.
Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).
Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.
Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.
Замер сопротивления
Для измерения сопротивления переключатель ставите в положение — Ω.
Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений. Чаще всего мультиметр в режиме сопротивления используют при ремонтных работах, для проверки работоспособности бытовой техники, исправности обмоток, отсутствия замыкания в цепи.
Прозвонка
Еще один режим работы тестера которым часто пользуются — это прозвонка.
Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя)
Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет
Нужно заметить что звукового сигнала на DT830B нет.
У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.
Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.
Использование мультиметра для измерения напряжения (Вольт)
Установите измеритель на самом высоком диапазоне предусмотренным для Вольт переменного тока. Пока неизвестно, какое напряжение будет наибольшим, поэтому чтобы устройство не повредит устанавливаем показатель на максимум.
- Вставьте черный щуп в отверстие СОМ или -. Вольт Рисунок 1
- Вставьте красный щуп в отверстие V или +. Вольт Рисунок 2
- Поверните ручку измерителя на нужный режим (DCV или ACV) (рисунок 3). Максимальное значение шкалы должно совпадать с селектором диапазонов ручки. Показатели напряжения являются линейными. Точность деления до 0,001 (рисунок 4)
- Проверьте общую электрическую розетку.
- Вставьте черный провод в одно из отверстий установленной розетки, красный в другое. Выньте провода из розетки, и проверните ручку переключателя до самого низкого диапазона. Вольт Рисунок 5
- Если указатель не двигался, вполне вероятно, что был выбран режим постоянного тока вместо переменного. Дело в том, что эта ошибка может оказаться смертельной, особенно если измерение проводится для изменения разводки в квартире, поэтому лучше проверьте напряжение в обоих режимах.
Проверяем конденсатор мультиметром самостоятельно
Известно, что конденсатор может пропустить через себя лишь переменный ток. Постоянный ток пропускается им в начале работы на пару долей секунд. Для выполнения измерения емкости конденсатора мультиметром должно обязательно соблюдаться условие того, что емкость прибора должна начинаться от 0,25 мкФ.
Правильное измерение прибором
Проверка состоит из выполнения следующих действий:
- Определение плюса и минуса конденсатора.
- Снятие с него статического электричества.
- Установка мультиметра на прозвонку или определение сопротивления.
- Прикосновение щупами мультиметра до выводов действующего конденсатора.
Очень удобным для проверки сегодня считается аналоговый мультиметр, позволяющий контролировать плавно передвигающуюся стрелку.
Аналоговый мультиметр
Если при касании щупов к выводам устройства прибор пищит или показывает нулевое значение сопротивления, то конденсатор замкнул. А если мультиметром показывается единица – внутри используемого конденсатора случился обрыв. Устройства с подобными эффектами не работают.
Совет! Начинающему владельцу мультиметра рекомендуется перед началом эксплуатации предварительно установить диапазон, в котором будет проводиться измерение различных электроприборов. Если заранее значение не известно, то выполняется установка максимального диапазона измерения прибора.
Измерение сопротивления
Для измерения сопротивления переведем переключатель в положение Ω, то есть режим омметра. Подопытным элементом у нас будет резистор сопротивлением 220 кОм. Допустим, что мы не знаем его сопротивление (это и логично, ведь зачем тогда его измерять) переведем переключатель на предел 2000 КОм, прибор покажет нам значение 219 кОм. Не удивляйтесь что не 220, во первых мультиметр самый простой (а следовательно не самый точный), а вторых многое зависит от того как плотно прилегают щупы к выводам резистора. Если бы резистор был номиналом, к примеру,100 кОм, то мы бы для большей точности перевели на предел 200 кОм.
МУЛЬТИМЕТР DT-182
DT-182 представляет собой типичный цифровой мультиметр DT830, только с несколько уменьшенными размерами. Неприятна особенность данного мультиметра в том, что он не защищен от повреждений при подаче напряжения на вход в режиме измерения сопротивления. Очень часто от этого выходит из строя ИМС АЦП, выполненная по бескорпусной технологии. Даже при наличии на плате контактных площадок крайне трудно найти подходящий аналог для замены. Но при цене DT-182 всего 4 доллара, проще выкинуть старый (предварительно вытащив батарейку 12 В и щупы) и купить новый.

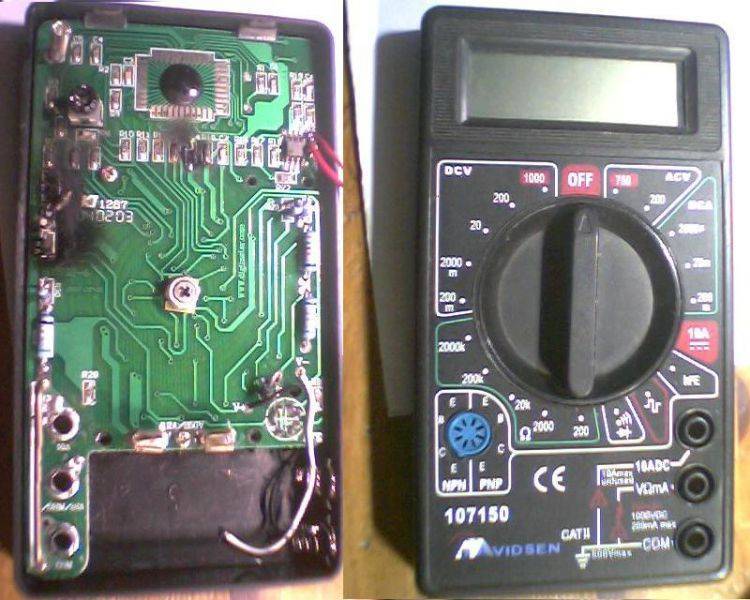

Для ремонта таких приборов приведём примерную схему и расположение радиоэлементов на плате.
Микросхема выдерживает величину входного напряжения 1,5…1,8 В. У микросхем с неизвестным расположением выводов вход можно найти по деталям обвязки или по очередным измерением напряжения между общим проводом прибора — щуп «СОМ» — и каждым из выводов ИМС. В режимах «Измерение диодов-прозвонка» и «200 Ом» при незамкнутых щупах это напряжение составляет 1,10 В, в режимах «2к»-«2М» — 130 мВ. При замыкании щупов измеряемого прибора входное напряжение ИМС становится равным нулю.
Для контроля напряжения питания необходимо вывести провод от отрицательного полюса батареи к болту с потайной головкой на корпусе прибора. При подключении к этому контакту собственного щупа «V; Ohm» прибора на пределе «20 В» на индикаторе появится значение напряжения батареи за вычетом 3 В внутреннего стабилизатора, т.е. при напряжении питания DT182 12 В показания -9 В. Допускается снижение напряжения питания до -7 В, показания прибора до -4 В. Параметры измеряемых величин и их пределы — на фото ниже.
Провода у щупов, которые идут в комплекте с DT-182 слишком тонкие и ненадёжные, а в самих щупах они не закреплены, так что после небольшого числа поворотов провода в щупах он отрывается. Так-же такие тонкие провода дают немалую погрешность при измерении сопротивления 10 ом и меньше. После покупки мультиметра рекомендуется сразу заменить провода на другие, с бОльшим сечением, а в самих пластмассовых щупах зафиксировать, обмотав сверху ПВХ изоляцией, снятой с тонкого провода, и с усилием вставив провод обратно в щуп.
Другое слабое звено — пружинящие контакты батарейки. В отличии от обычной кроны на 9 В, применяемой в полноразмерных мультиметрах DT-830, здесь установлена минипальчиковая дисковая батарея 23А (это не амперы) на 12 В.
Из-за тонких полосок металла контактов — они плохо пружинят и после нескольких замен элемента питания вообще не касаются батарейки. Остаётся заменить их на более надёжные или вообще припаять провода питания к батарее. Кстати именно этот дефект и был в данном приборе, который принесли мне на ремонт.
А в целом получился довольно неплохой компактный, универсальный измерительный прибор, со многими режимами измерения, но не слишком надёжный. Если вам главное маленькие размеры — покупайте, но в остальных случаях лучше остановиться на классическом DT-830. Форум по измерительным приборам
Измеряем напряжение
Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети.
Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).
Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку !
Инструкция по эксплуатации мультиметра DT 890 B+
- ЖК дисплей, 3.5 разрядный
- Индикатор состояния батарей
- Измерение широкого спектра электрических параметров
- Комбинированная защита от перегрузки и перенапряжений
Назначение
Компактный, износостойкий, 3½ — разрядный мультиметр предназначен для измерения постоянного и переменного напряжения, постоянного и переменного тока, сопротивления, емкости, проверки диодов, транзисторов, звуковой прозвонки. Метод измерений – АЦП двойного интегрирования с автоматической коррекцией нуля, автоматическим определением полярности и индикацией перегрузки. Полная защита от перегрузок. Предназначен для применения в полевых условиях, лаборатории, мастерских и домашнем хозяйстве.
Описание
- 30-и позиционный переключатель режимов работы и пределов.
- Высокая чувствительность — 100 мкВ.
- Автоматическая индикация перегрузки – «1».
- Автоматическое определение полярности постоянного тока или напряжения.
- Все пределы защищены от перегрузок.
- Измерение сопротивления от 0,1 Ом до 200 Мом.
- Измерение емкости от 1 пФ 20 мкФ.
- Проверка диодов прямым стабильным током 1 мА.
- Измерение h21E транзисторов при Ib=100 мкА.
Точность — ± (показание + кол-во единиц счета). Точность гарантирована в течение 1 года при 23±5°С и относительной влажности менее 75%.
Общие характеристики
| Максимум дисплея | 1999 чисел (3½ разряда) с автоматическим определением полярности и единиц измерения |
| Метод индикации | ЖК дисплей |
| Метод измерений | АЦП двойного интегрирования |
| Индикация перегрузки | «1» в старшем разряде |
| Максимальное синфазное напряжение | 500В пост/перем эфф. |
| Скорость измерений | 2-3 измерения в секунду |
| Температура гарантированной точности | 23°С ±5°С |
| Интервал температур | Работа: 0°С +40°С Хранение: -10°С +50°С |
| Индикация разряда батареи | Символ на дисплее |
| Размер | 88х170х38 мм |
| Вес | 340 гр |
| Принадлежности | Инструкция, щупы, коробка |
Постоянное напряжение
| Предел | Разрешение | Точность |
|---|---|---|
| 200 мВ | 100 мкВ | ±0,5%±1 ед. счета |
| 2 В | 1 мВ | ±0,5%±1 ед. счета |
| 20 В | 10 мВ | ±0,5%±1 ед. счета |
| 200 В | 100 мВ | ±0,5%±1 ед. счета |
| 1000 В | 1 В | ±0,8%±2 ед. счета |
Входное сопротивление: 10 Мом на всех пределах. Защита от перегрузок: 1000 В постоянного или пикового переменного тока на всех пределах.
Переменное напряжение
| Предел | Разрешение | Точность |
|---|---|---|
| 200 мВ | 100 мкВ | ±1,2%±3 ед. счета |
| 2 В | 1 мВ | ±0,8%±3 ед. счета |
| 20 В | 10 мВ | ±0,8%±3 ед. счета |
| 200 В | 100 мВ | ±0,8%±3 ед. счета |
| 750 В | 1 В | ±1,2%±1 ед. счета |
Входное сопротивление: 10 Мом на всех пределах. Диапазон частот: 40 Гц – 400 Гц. Защита от перегрузок: 750 В эфф. Или 1000 В пикового на всех пределах, кроме 200 мВ (15 сек. Максимум 300 В эфф.). Калибровка: Среднее (эфф. синусоиды).
Постоянный ток
| Предел | Разрешение | Точность |
|---|---|---|
| 2 мА | 1 мкА | ±0,8%±1 ед. счета |
| 20 мА | 10 мкА | ±0,8%±1 ед. счета |
| 200 мА | 100 мкА | ±1,2%±1 ед. счета |
| 20 А | 20 А | ±2%±5 ед. счета |
Защита от перегрузок: плавкий предохранитель 0,2А 250 В (предел 20 А не защищен). Максимальный ток на входе: 20 А, не более 15 секунд.
Переменный ток
| Предел | Разрешение | Точность |
|---|---|---|
| 20 мА | 10 мкА | ±1,2%±3 ед. счета |
| 200 мА | 100 мкА | ±2%±3 ед. счета |
| 20 А | 10 мА | ±3%±7 ед. счета |
Защита от перегрузок: плавкий предохранитель 0,2 А 250 В (предел 20 А не защищен). Диапазон частот: 40 Гц – 400 Гц. Максимальный ток на входе: 20 А, не более 15 секунд. Калибровка: Среднее (эфф. синусоиды).
Сопротивление
| Предел | Разрешение | Точность |
|---|---|---|
| 200 Ом | 0,1 Ом | ±0,8%±3 ед. счета |
| 2 кОм | 1 Ом | ±0,8%±1 ед. счета |
| 20 кОм | 10 Ом | ±0,8%±1 ед. счета |
| 200 кОм | 100 Ом | ±0,8%±1 ед. счета |
| 2 МОм | 1 кОм | ±0,8%±1 ед. счета |
| 20 МОм | 10 кОм | ±1%±2 ед. счета |
| 200 МОм | 100 кОм | ±5%±10 ед. счета |
На пределе 200 МОм при замыкании щупов отсчет дисплея 10 единиц, которые при измерении следует вычитать из полученного результата.
Емкость
| Предел | Разрешение | Точность |
|---|---|---|
| 2000 пФ | 1 пФ | ±2,5%±5 ед. счета |
| 20 нФ | 10 пФ | ±2,5%±5 ед. счета |
| 200 нФ | 100 пФ | ±2,5%±5 ед. счета |
| 2 мкФ | 1 нФ | ±2,5%±5 ед. счета |
| 20 мкФ | 10 нФ | ±2,5%±5 ед. счета |
Комплектность
| Наименование | Количество |
|---|---|
| Мультиметр цифровой серии DT890B+ | 1 шт. |
| Измерительные щупы | 2 шт. |
| Инструкция по эксплуатации | 1 шт. |
Правила транспортировки и хранения
Допускается транспортировка изделия в любом положении любым видом транспорта. Хранить в отапливаемом, вентилируемом помещении при температуре воздуха от 0 до 40°С при относительной влажности воздуха не более 80%. В помещении для хранения не должно быть пыли, паров кислот или щелочей, вызывающих коррозию.
Точность работы мультиметра
В зависимости от сложности устройство может иметь от 2,5 (простейших) до 8,5 (точных) цифр экрана. Самые распространенные устройства с загрузкой 3.5. Бит указывает, что устройство может отражать количество битов от 0 до 9 полностью или частично. Например, для 3,5 цифр возможны измерения в диапазоне от 0,000 до 1,9999. Если значение выходит за пределы указанного диапазона, необходимо ручное или автоматическое переключение на другой диапазон.
Точность операции не зависит напрямую от бита, хотя есть связь. Следовательно, для устройств с погрешностью измерения разряда 2,5 примерно 10%, для устройств от 4,5 до 0,1%. При глубине немного больше 5 точность оговаривается отдельно для каждого типа измерения и может достигать 0,01%.
Стационарные инструменты обычно имеют более высокую точность, чем портативные инструменты.
