Как проверить ток утечки, приборы для измерения тока утечки

Причины и последствия

Для начала необходимо разобраться, что такое автомобильный АКБ. Как и любой другой аккумулятор – это химический источник тока, имеющий электрическую ёмкость, значение которой обычно наносится на этикетке батареи. Измеряется она в ампер-часах (А·ч).

Ёмкость АКБ измеряется в ампер-часах и показывает каким током будет происходить разряд автомобильного аккумулятора

Фактически ёмкость определяет количество электрической энергии, которую может отдать полностью заряженный аккумулятор. Утечка тока представляет собой ток, потребляемый от батареи. Допустим, у нас серьёзное короткое замыкание в автопроводке, и ток утечки составляет 1 А. Тогда приведённый в качестве примера аккумулятор на 77 А·ч разрядится за 77 часов. В ходе использования ресурс батареи и её эффективная ёмкость уменьшаются, поэтому стартеру может не хватать пускового тока уже при разряде АКБ наполовину (в холодное время до 75 %). С такой утечкой можно считать, что через сутки завести авто с ключа станет практически невозможно.

Главная неприятность заключается в глубоком разряде аккумулятора. При получении энергии с АКБ, серная кислота, входящая в состав электролита, постепенно преобразуется в соли свинца. До некоторого момента этот процесс является обратимым, так как подобное происходит при заряде аккумулятора. Но если напряжение в ячейках опускается ниже определённого уровня, электролит образует нерастворимые соединения, оседающие на пластинах в виде кристаллов. Эти кристаллы никогда не восстановятся, но будут уменьшать рабочую поверхность пластин, приводя к увеличению внутреннего сопротивления батареи, а, значит, к уменьшению её ёмкости. В конце концов, придётся покупать новый аккумулятор. Опасным разрядом считается напряжение ниже 10,5 В на клеммах АКБ. Если вы принесли домой на зарядку автомобильный аккумулятор и увидели более низкое напряжение, настало время бить тревогу и срочно разбираться с утечкой!

Кроме того, утечки, вызванные короткими замыканиями или расплавленной изоляцией проводки при достаточно больших токах могут привести не просто к порче АКБ, но и к возгоранию. Действительно, новый автомобильный аккумулятор способен отдавать в течение небольшого периода времени сотни ампер, которые по законам физики могут привести к плавлению и воспламенению за несколько минут. Старые батареи могут вскипеть или взорваться при постоянной повышенной нагрузке. Хуже того – всё это может произойти совершенно случайно в любое время, например, ночью на парковке.

Электрическая система автомобиля представляет собой комплекс сложных электронных систем, соединённых между собой

После рассмотрения всех неприятных последствий тока утечки стоит разобраться и в его причинах. Раньше, во времена карбюраторных автомобилей с минимумом электроники нормальным током утечки считалось полное его отсутствие. В тех машинах просто нечему было потреблять ток с батареи, когда зажигание было отключено. Сегодня всё изменилось: любой автомобиль просто напичкан различной электроникой. Это могут быть как штатные устройства, так и установленные водителем впоследствии. И хотя вся современная электроника под дружное шествие экологов с лозунгами об энергосбережении поддерживает специальные «спящие» режимы или режимы ожидания с очень низким потреблением энергии, какое-то количество тока потребляется дежурными цепями. Потому небольшие значения тока утечки (до 70 мА) являются нормой.

Из заводского оборудования в автомобиле в норме постоянно потребляют некоторое количество энергии следующие девайсы:

Диоды в выпрямителе генератора (20-45 мА);
Магнитола (до 5 мА);
Сигнализация (10-50 мА);
Различные коммутирующие устройства на базе реле или полупроводников, бортовой компьютер двигателя (до 10 мА).

В скобках указаны максимально допустимые значения тока для исправного оборудования. Компоненты с неисправностью могут резко увеличить своё потребление. О выявлении и устранении таких компонентов мы поговорим в последней части, а пока приведём список устанавливаемых водителями дополнительных устройств, которые часто могут добавить к утечке ещё добрую сотню миллиампер:

Нештатная магнитола;
Дополнительные усилители и активные сабвуферы;
Противоугонка или вторая сигнализация;
Видеорегистратор или радар-детектор;
GPS-навигатор;
Любое оборудование с питанием через USB, подключенное к прикуривателю.

Поиск и устранение неисправности

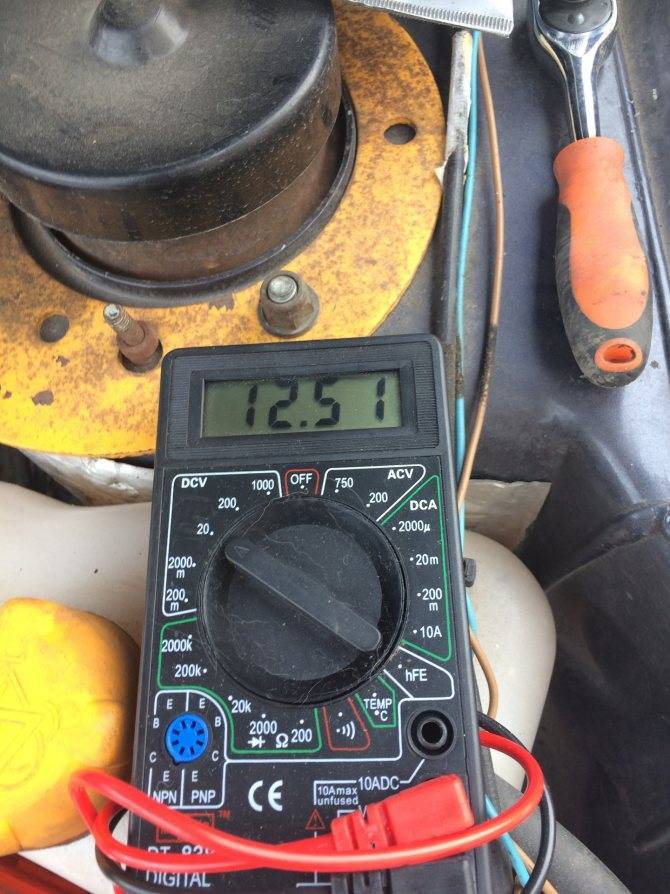

Самостоятельно проверить ток утечки на аккумуляторе автомобиля мультиметром несложно. Для этого совсем не обязательно обращаться в сервисный центр, поездка в который потребует и времени, и денег. Для проверки бортовой сети своими силами понадобится лишь гаечный ключ на 10 и мультиметр, способный измерять токи величиной не менее 3-5 А. Таким пределом измерения обладают если не все, то большинство авометров (тестеров), включая китайские.

Эти приборы могут измерять постоянный ток до 10 А (слева) и 3 А (справа).

Измерение общего тока

Проверка утечки тока в автомобиле мультиметром производится путем измерения потребляемого от аккумулятора тока оборудованием авто при отключенном зажигании. Для этого необходимо произвести все манипуляции, которые выполняются при постановке автомобиля на стоянку: отключить потребители (фары, обогреватели, кондиционеры и пр.), выключить зажигание, активировать систему охраны, если она есть, и плотно закрыть все двери. Перед этим, конечно, нужно открыть крышку моторного отсека, где установлен аккумулятор. Дополнительно стоит опустить стекло в одной из дверей на случай, если манипуляции с АКБ вызовут случайное срабатывание дверных замков.

Этот тестер имеет максимальный предел измерения тока в 10 А, его и нужно выбрать.

Далее от АКБ отсоединяется одна из клемм, между сброшенным проводом и клеммой включается уже настроенный мультиметр. Чтобы не держать щупы тестера руками, их можно оснастить зажимами «крокодил». После подключения мультиметра включать какое-либо бортовое оборудование нельзя, поскольку ток, потребляемый этим оборудованием, может превысить максимальный предел измерения тестера. В результате тестер просто сгорит.

Зажимы типа «крокодил», надетые на щупы тестера, оставляют руки свободными.

На фото выше прибор показывает 0,33, что на пределе измерения 10 А соответствует току 0,33 А или 330 мА. Теперь самое время выяснить, какой ток утечки вообще допустим. Согласно рекомендациям специалистов, нормальным током утечки в автомобиле считается:

до 50 мА — авто со штатным электрооборудованием;
до 80 мА — авто с дополнительным оборудованием (сигнализация, магнитола, навигатор и пр.).

Теперь нужно оставить все как есть и, не отключая прибор, подождать минут 5-10. Дело в том, что современное оборудование авто достаточно интеллектуально, некоторые узлы его могут переходить в режим пониженного энергопотребления не сразу после выключения зажигания. Прошло 10 минут, но ток не уменьшился? Похоже, с током утечки проблемы, и причину придется искать.

Поэтапное отключение потребителей

Прежде чем начинать разносить автомобиль на куски, имеет смысл проверить нештатное оборудование – то, что было установлено не на заводе-изготовителе. Это могут быть магнитолы, обогреватели, навигаторы, охранная система, дополнительные осветители и пр. Для локализации проблемы все нештатное оборудование поочередно отключается, при этом показания мультиметра постоянно контролируются.

Почему имеет смысл начинать поиск именно с нештатного оборудования? Просто потому что для него чаще всего не предусмотрено штатных мест подключения, а значит, каждый мастер «прикручивает» его туда, куда считает нужным. Прикрутили, к примеру, обогрев сидений или навигатор до замка зажигания и получили проблему. Соединили основное питание магнитолы с дежурным, питающим часы той же магнитолы, – еще одна проблема.

Но все нештатное оборудование отключено и проверено, а утечка есть. Придется продолжать поиски, но теперь надо отключать оборудование, установленное производителем. Работа довольно кропотливая, но необходимая. Впрочем, если знать, как проверить потребление тока на автомобиле без серьезных монтажных работ, то можно обойтись «малой кровью».

Оказывается, проще всего это сделать при помощи колодки предохранителей, которая есть в каждом автомобиле. Конечно, колодки на различных авто выглядят по-разному, но принцип работы у них один. Каждый из предохранителей отвечает за несколько вполне определенных потребителей. Каких конкретно, можно узнать, взглянув на электрическую принципиальную схему нужной модели авто.

Вот так выглядит предохранительная колодка у LADA Kalina.

Определив, снятие какого предохранителя устраняет утечку, остается выяснить, какие узлы к этому предохранителю подключены и проверить исправность каждого из них. При этом нужно иметь в виду, что неисправность может крыться не только в самих узлах и оборудовании, но и в проводке (перетерлась о кузов изоляция проводов, соединительные колодки забиты пылью или залиты, ослаблены винтовые колодки и пр.).

Как проверить высоковольтные провода на авто мультиметром

Если вы ощущаете потерю мощности авто, видите повышенный расход топлива, машину трясет, а холостые обороты плавают — пора проверить высоковольтные провода. Точнее — измерить в них сопротивление. Запоминайте порядок действий:

отсоедините провода от машины или отключите один провод с двух сторон;
включите прибор в режим омметра и прислоните щупы к обеим сторонам провода.

Нормальный показатель сопротивления 6-10 кОм. Если прибор показывает меньше, вплоть до нуля, не пугайтесь. На цифры мультиметра влияет множество факторов, например:

качество изоляции проводов;
длина;
наличие микроповреждений;
тип проводов.

Если показатели вашей машины выходят за пределы нормы, лучше обратитесь в автосервис, где сопротивление измерят профессиональными и более точными приборами.

Измерения с помощью специального оборудования

Существует ли профессиональный прибор для измерения тока утечки? Разумеется, но пользоваться им в домашних условиях нерационально (в смысле покупки). Другое дело, если такой прибор совмещен с мультиметром, и его функционал расширен.

Это так называемые токовые клещи, предназначенные для работы с проводниками без отключения электропитания.

Мало того, если электроприбор отключить от сети, померить ток утечки будет невозможно.

Как он работает? Истинное назначение клещей — бесконтактное определение токов нагрузки на силовых линиях. Почему нельзя использовать возможности прибора для иных целей? Охватить кабель питания можно только целиком, то есть фазный провод и нулевой будут в кольце вместе с заземляющим проводником. Замер не получится.

Использование токовых клещей для измерения тока утечки

Распускать силовой кабель на отдельные провода нежелательно, это опасно для дальнейшего использования. Выход есть: надо изготовить временный удлинитель, предназначенный исключительно для замеров.

распускаем кабель из общей наружной изоляции на три отдельных проводника;
подключаем электроустановку, на которой требуются измерения;
фиксируем данные, которые измерял прибор по каждому проводу.

Если значение отлично от нуля, ток утечки присутствует. Необходимо тщательно проверить всю внутреннюю электросхему внутри электроустановки. Если это невозможно сделать в домашних условиях — изделие отдается в ремонт в профильную мастерскую. Пользоваться им опасно. А при наличии в помещении УЗО, будет постоянно срабатывать защита.

Штатный режим измерения тока утечки предусмотрен, но для этого электроприбор должен иметь выносной (отдельный) заземляющий проводник. Если есть возможность подключить на корпус отдельную клемму — необходимо соединить переносной заземлитель с корпусом, и замерить клещами ток при включенном состоянии электроприбора.

Так же, как и в предыдущем случае, значение должно быть нулевым.

Специальные измерители токов утечки

Для общего образования рассмотрим специализированный прибор ИТВ 140Р. Он не предназначен для ремонтных измерительных работ, его задача — постоянный контроль за состоянием электроустановок.

Измерительная часть располагается в непосредственной близости от потенциального места утечки, а съем информации производится дистанционно

Поскольку речь идет об электроустановках, работающих под напряжением более 1000 В, такая предосторожность необходима для безопасности

Разумеется, такие приборы в домашних условиях не применяются.

Еще один вариант специального прибора — емкостной дистанционный измеритель токов утечки. С помощью специального датчика электромагнитных волн, он определяет наличие электротока на заземляющих шинах. Однако стоимость такого оборудования слишком велика для личного пользования.

Проверка сети на наличие утечки

Для проведения проверки потребуется не так уж и много – достаточно под рукой иметь амперметр или мультиметр с возможностью измерения силы тока до 10 А, набор ключей рожковых, перчатки хлопчатобумажные.

Что касается автомобиля, то перед проверкой бортовой сети, на нем глушится двигатель, и отключаются все потребители энергии.

То есть обязательно нужно отключить магнитолу, кондиционер, проверить, не включены ли какие-либо лампы.

В общем, нужно сделать все, как будто авто ставится на стоянку, но при этом нужно обеспечить доступ к АКБ.

Важно перед замерами еще раз проверить, не осталось ли включенных потребителей энергии. Проверяют утечку тока обычно по «минусовому» выводу с аккумулятора. Следует послабить крепление «минусового» клеммника от АКБ и снять его с клеммы

Следует послабить крепление «минусового» клеммника от АКБ и снять его с клеммы

Проверяют утечку тока обычно по «минусовому» выводу с аккумулятора. Следует послабить крепление «минусового» клеммника от АКБ и снять его с клеммы.

Плюсовой провод остается подключенным. Далее производится подключение прибора.

Одним щупом мультиметра или амперметра следует коснуться «минусовой» клеммы АКБ, а вторым – снятого клеммника.

Полярность прибора при проведении проверки через «минусовой» вывод роли не играет. После подсоединения на дисплей выведется значение потребляемого тока.

Нормальное потребление тока из АКБ находится в диапазоне 15-70 мА, в некоторых авто допускается ток утечки на уровне 70 — 80 мА.

Такой диапазон обуславливается количеством электроприборов – если оно минимальное, к примеру, на карбюраторном авто только с базовым электрооборудованием и без сигнализации, то и расход тока будет малым.

А вот если в авто используется инжектор, имеются охранные мультимедийная системы, то и потребление тока будет больше.

Если при проверке замеры утечки тока оказались в норме, то следует тогда уже обращать внимание на состояние АКБ. А вот если прибор показал увеличенный расход, то следует продолжать проверку. А вот если прибор показал увеличенный расход, то следует продолжать проверку

А вот если прибор показал увеличенный расход, то следует продолжать проверку.

Дальнейшие замеры производятся достаточно просто, но потребуется доступ к блоку предохранителей.

Из предохранительного блока следует поочередно вытаскивать предохранители, причем после каждого проводить замер утечки.

Если после извлечения очередного предохранителя, утечка снизилась до нормального показания, значит, повышенное потребление тока происходит именно по той ветке, за которую отвечал извлеченный предохранитель.

Остается только при помощи схемы электрооборудования определить, какие приборы запитывались под данной «ветки», после чего уже тщательно осмотреть проводку, а также проверить работоспособность электроприборов.

Что делать после обнаружения места утечки

Поскольку пользоваться электроприбором, у которого есть ток утечки, небезопасно, неисправность устраняется. Проводка с поврежденной изоляцией подлежит замене, простое оборачивание изолентой — временная мера.
Если причиной нарушения изоляции послужил элемент крепления (пережатый хомут из металла), способ монтажа надо изменить.
При обнаружении подтекания в контактных группах, достаточно устранить причину повышенной влажности.
Если причиной нарушения целостности изоляции стала вибрация (например, провод холодильника или стиральной машинки), необходимо переставить электроприбор.

После устранения проблем и причин нарушения изоляции, необходимо произвести повторное измерение тока утечки сразу после проведения работ. Затем, на проблемных электроприборах измерение производится регулярно, хотя бы один раз в месяц.

Характерные признаки

Обладая понятием, что такое утечка электричества, причинами возникновения и сопутствующим опасными последствиями, хозяину дома или квартиры не мешает знать, как определить электрооборудование с пониженным сопротивлением изоляции. Для начала следует твердо усвоить, если при прикосновении к электрическому прибору, к трубопроводам или стенам в помещении, ощущается даже едва уловимое воздействие электричества, в электросети дома или квартиры имеет место утечка тока. Потеря сопротивления изоляции может произойти, как в неисправных потребителях электроэнергии, так и в проводке. Частый признак опасного явления – когда в ванной бьет током.

Советы

Часто проблема с утечкой тока возникает при неправильном подключении дополнительных элементов к электрической цепи автомобиля. Для подобных «врезок» в цепь, необходима линия с наименьшей нагрузкой. Каждый прибор и электрический элемент оказывает определенную нагрузку на систему питания. Под этот параметр подбирается сечение проводов для подключения и предохранитель для защиты от перегрузок. Для подобных нештатных элементов должен быть предусмотрен отдельный выключатель. Подключение «куда попало» запрещено. Могут возникнуть перегрузки, вплоть до возникновения пожара.

Для предотвращения утечек тока необходимо следить за чистотой подкапотного пространства. Грязь, песок, масляные пятна на аккумуляторе, генераторе, стартере могут привести к утечке напряжения через массу, при попадании влаги на корпуса этих устройств.

Стоит помнить, что автомобили классических моделей ВАЗ имеют очень слабую электрическую схему и генератор. Перегружать такую цепь мощными габаритными огнями и стереосистемами нельзя.

Отдельное место при возникновении утечек занимает соединение раннее оборванных проводов. Такие соединения не должны выполняться обычной скруткой. Она подвержена размыканию и окислению. Каждое соединение должно быть пропаяно и защищено изоляцией.

Простые способы поиска утечек

Обычный визуальный осмотр может дать неожиданный результат. Всевозможные перетирания и разрушения изоляции на проводах найти несложно.

Осматривать нужно не только внешние провода, по возможности проверьте контактные колодки и жгуты проводки внутри электроплиты, стиральной машины или бойлера.

Затем необходимо сузить ареал поиска. Это можно сделать в случае, если у вас грамотно скомпонован вводной щиток: автоматы и УЗО разбиты по группам потребления и помещениям. Последовательно отключая ту или иную группу, вы сможете понять, на какой линии подключен неисправный электроприбор.

После определения линии подключения, поочередно отсоединяйте потенциально опасные электроустановки от сети и наблюдайте за поведением УЗО.

Если это не дало результата — воспользуемся доступными техническими средствами. Чтобы понять, как найти утечку тока, не обязательно иметь профильное образование. Все процессы описаны в школьном курсе физики. Когда вы не уверены в своих базовых знаниях электротехники, лучше воспользоваться услугами электриков профессионалов.

Индикаторная отвертка — практически идеальный (хотя и не точный с измерительной точки зрения) прибор для поиска. Принцип ее работы как раз построен на работе токов утечки. Достаточно найти участок металла без краски и коснуться измерительным контактом. Поверхность сантехнических приборов как раз может стать идеальным проводником электричества от бойлера или стиральной машинки.Необходимо включить все электроприборы в рабочий режим и пройтись по заранее составленному плану (чтобы ничего не забыть), коснувшись всех потенциально проблемных мест.
Бытовой мультиметр (при наличии диапазона измерения в десятках МОм). Здесь расчет простой: согласно ПУЭ (Правил устройства электроустановок), сопротивление изоляции обеспечивает безопасность при значении более 20 МОм.

Если сопротивление меньше установленного значения, возможна утечка и пробой потенциала на корпус.

Как правильно замерить сопротивление изоляции в электроустановке?

отключаем электроприбор от питания;
устанавливаем режим работы измеряющего прибора в положение МОм, диапазон — десятки единиц;
надежно закрепляем один измерительный щуп на контактах вилки питания (поочередно);
второй щуп прикладываем к неокрашенным частям корпуса электроприбора.

Как найти место утечки тока в автомобиле

В большинстве случаев причиной чрезмерных объемов потребления энергии являются дополнительные устройства, количество которых в современных моделях зачастую зашкаливает. Поэтому поиск места утечки нужно начать с них

В первую очередь важно обратить внимание на приборы, установленные нештатно

Как правило, заводская электроника хорошо защищена, поэтому проблемы с ней возникают лишь при значительных повреждениях, которые можно заметить невооруженным взглядом. Однако это не относится к нештатным устройствам, проводка которых укладывается в любое доступное место.

Сам алгоритм поиска заключается в выполнении следующих действий:

Померить силу тока амперметром и убедиться в наличии проблемы.
Визуально осмотреть электронику, начиная с «неродной»

Отдельное внимание нужно уделить частям, подверженным механическому воздействию. К примеру, в случае с сигнализаций – это кнопки, обеспечивающие активацию и деактивацию цепи при закрытии и открытии дверей.
Если определить визуально проблему не вышло, следует перейти к более глубоким методам диагностики

К примеру, отключить прибор, при этом из каждой цепи вынуть предохранитель и пронаблюдать: искрят ли контакты при размыкании. Если да, то высока вероятность, что утечка тока находится в этом месте.
Выделив проблематичный участок проводки, нужно найти место замыкания. Для этого придется «прозвонить» мультиметром в режиме омметра каждую жилу для уточнения целостности. Значение сопротивления зависит от сечения измеряемого провода.

Зачем необходимо регулярно тестировать ОПН

Нормы ПУЭ

Ограничители и вентильные разрядники проходят три этапа тестирования: квалификационное, периодическое и типовое. Когда предприятие выпускает партию для определенного объекта обязательно проводится квалификационная проверка первой партии, чтобы убедиться, что технологический процесс не нарушен. Дело в том, что если ОПН подвергается явно нерасчетным воздействиям, то из-за возникающего резкого всплеска внутреннего давления ограничитель попросту взрывается.

Завод-изготовитель сам проводит испытания, по результатам которых прописывает все пороговые значения в техпаспорте. Для этого используется лабораторный источник питания, как правило АИИ-70, который выдает промышленную частоту тока и позволяет плавно регулировать напряжение и одновременно замерять его. На самом деле пороговые значения в паспорте занижены примерно в десять раз, но нужно учитывать, что даже небольшое механическое повреждение ограничителя также в разы меняет его свойства.

Как измерить ток утечки мультиметром?

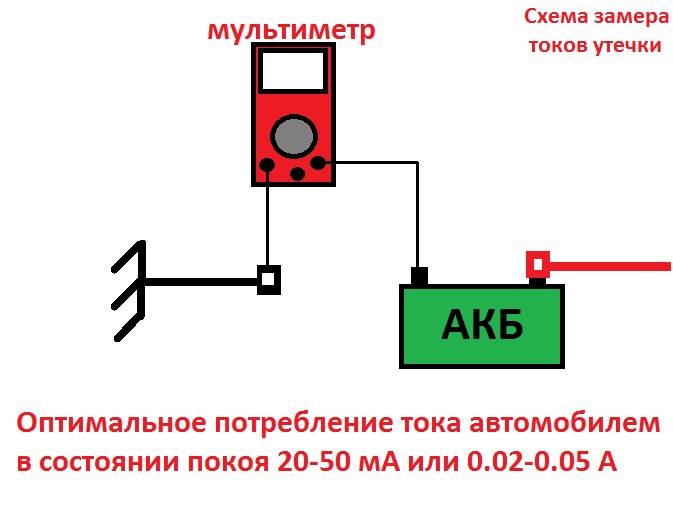

Схема подключения мультиметра для измерения тока утечки

Для измерения утечки тока из АКБ вашего автомобиля вам потребуется три вещи – мультиметр, ключ на 10 и резиновые перчатки. Порядок действий следующий:

заглушите авто, выключите всю электронику в салоне (все лампочки в салоне, багажнике, бардачке, прикуриватель, магнитолу);
выньте ключи из зажигания, опустите стекла (чтобы был доступ в салон без ключа);
закройте все двери.
подождите минут 10-15 пока обнулится все статическое напряжение в электросети.
откройте капот и при помощи ключа скиньте минусовую клемму с АКБ.
установите мультиметр в режим измерения тока и подключите один щуп к минусу аккумулятора, а второй к клемме, прибор должен показать вам определенное значение – это и будет ток утечки АКБ.

Важно: Не подключайте мультиметр к плюсу обоими щупами. Это может привести к короткому замыканию и перегоранию предохранителя мультиметра

Какие инструменты нужны

Чтобы замерить утечку тока на аккумуляторе, владельцу техники потребуется гаечный ключ на 10, а также тестер, измеряющий ток величиной от 3-5 А. Такой показатель доступен практически на всех мультиметрах, в том числе и китайских.

Если под рукой нет измерительного прибора, в крайнем случае можно воспользоваться 12V лампочкой. Не следует брать светодиодные лампы – при скачке напряжения она сразу сгорит. Визуально определить это невозможно, поэтому диагностика потери тока будет проведена неправильно.

Как настроить мультиметр

Перед тем, как приступить к замеру утечки тока на аккумуляторе, нужно выполнить правильную настройку мультиметра. От этих действий зависит итоговый результат операции, а также целостность самого прибора.

Инструмент используют в режиме замера постоянного тока и устанавливают предельно допустимое значение измерения.
