Как проверить заземление в розетке: инструменты и методы

Проведение замеров

Метод амперметра-вольтметра

Чтобы провести замеры, создают электрическую цепочку, по которой ток протекает через проверяемое заземлительное устройство и токовый проводник (его также именуют вспомогательным электродом). В схеме присутствует еще и потенциальный электрод, задача которого состоит в измерении падения напряжения при протекании тока через заземлитель. Потенциальный проводник находится на участке с нулевым потенциалом — на равном удалении от вспомогательного электрода и проверяемой заземлительной системы.

Для измерений сопротивления применяют закон Ома (формула R=U/I). С помощью данной методики чаще всего определяют сопротивление в условиях частного дома. Для получения необходимого тока используют трансформатор для сварочных работ или любое другое оборудование, где отсутствует электрическая связь между вторичной и первичной обмоткой.

Использование специальной техники

В домашних условиях редко пользуются дорогостоящим многофункциональным мультиметром. Чаще всего применяются аналоговые приборы:

МС-08;
Ф4103-М-1;
М-416;
ИСЗ-2016.

Один из самых распространенных приборов для проверки сопротивления — МС-08. Для измерений устанавливают два электрода на 25-метровом расстоянии от заземлительного устройства. Ток в цепочке образуется под действием генератора, вращаемого вручную с помощью редуктора. В результате задействования схемы и подключения прибора происходит компенсация сопротивления вспомогательных заземлителей. Если этого не случается, почва возле дополнительного заземлительного устройства искусственно увлажняется. Замеры осуществляют в различных диапазонах до тех пор, пока тестер не покажет значимых показателей (причем они не должны разниться после окончательной установки).

Измерительный прибор М-416 комфортен в использовании благодаря малому весу и шкале, где фиксируются полученные данные. М-416 включает в себя полупроводники с автономным электропитанием.

Пример использования прибора М-416:

Проверяем наличие питания у прибора. В устройстве должны находиться три батарейки — каждая по 1,5 вольта.
Устанавливаем прибор на ровную поверхность.
Проводим калибровку оборудования. Настраиваем М-416 на контроль и, нажимая на красную кнопку, устанавливаем стрелку на нулевое положение.
Выбираем трехзажимную схему для проведения замера.
Вспомогательный проводник и стержень зонда вкапываем в землю по меньшей мере на 50 сантиметров.
Соединяем провода с электродом и стержнем зонда согласно схеме.
Переключатель ставим в одну из позиций «X1». Удерживая клавишу, прокручиваем ручку до тех пор, пока стрелка на шкале не достигнет нуля. Результат умножаем на ранее вычисленный множитель. Итоговое значение является искомым.

Работа токовыми клещами

Контурное сопротивление определяют также с помощью токовых клещей. Их основное достоинство том, что не нужно отключать заземлитель и использовать вспомогательные проводники.

Через проводник заземления, в роли которого выступает вторичная обмотка, проходит переменный ток. Протеканию тока способствует первичная трансформаторная обмотка, находящаяся в измерительной головке устройства. Чтобы определить показатель сопротивления, делим данные ЭДС вторичной обмотки на величину тока, полученную при измерении клещами.

В качестве примера токовых клещей приведем тестер СА 6415. Он оснащен жидкокристаллическим монитором. Для измерения сопротивления не нужны дополнительные проводники. Также отсутствует потребность в отключении PE-проводника от электродов.

Замер сопротивления изоляции

Чтобы измерить сопротивление изоляции, используют специальный прибор — мегомметр. Устройство состоит из нескольких элементов:

генератор непрерывного тока, оснащенный ручным приводом;
добавочные сопротивления;
магнитоэлектрический логометр.

До начала проверочных работ следует удостовериться, что объект отключен от электропитания. Удаляем с изоляционного слоя пыль и грязь. После этого проводим замер в течение приблизительно 3 минут. В результате получаем данные по остаточным зарядам.

К электроцепи или оборудованию мегомметр подключаем отдельными проводниками. Изоляция отличается высоким сопротивлением. Его уровень чаще всего превышает 100 мегаом.

Обратите внимание! Замер сопротивления изоляции проводится после того, как стрелка займет устойчивую позицию

Методы определения

Существует 7 способов отличить ноль от земли. Одни методы простые и предполагают визуальный осмотр, другие требуют применения специального оборудования и считаются более точными. Зная, как определить нулевой проводник и заземляющий, можно избежать травм, связанных с поражением электрическим током.

По маркировке

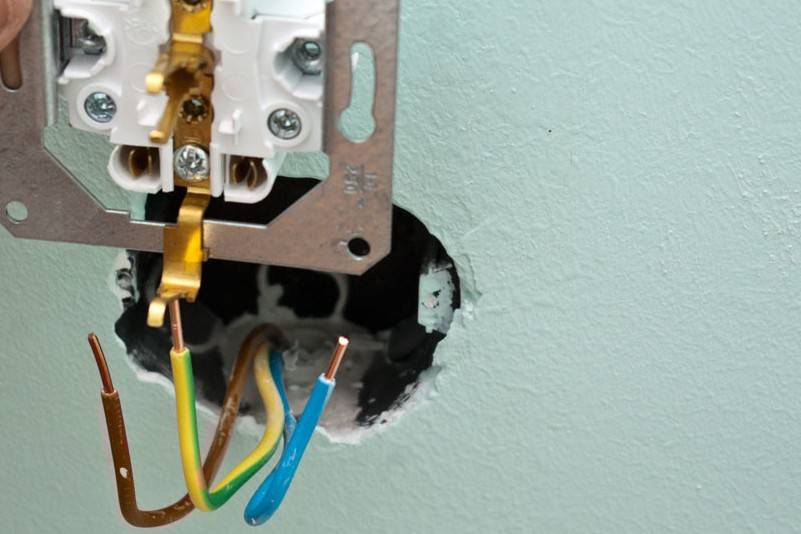

Для удобства работы электриков введена цветовая маркировка проводов, которая позволяет визуально их различать при проведении монтажных работ.

Согласно общепринятым правилам:

желто-зеленую полосатую жилу используют для заземления;
синяя и голубая оболочки служат для маркировки нулевого провода;
белые, коричневые, красные и др. цвета применяют для обозначения фазы.

По дифференциальному току

Данный способ можно использовать при наличии устройства защитного отключения (УЗО) или дифференциального автомата. Для исследования понадобится лампа с проводами, которую подключают к фазе и одному из проводников.

Если устройство защитного отключения не сработало в обоих случаях, то причинами могут быть:

поломка оборудования;
несоответствие силы тока, пропускаемого через лампу, номинальному значению УЗО, при котором оно должно обесточить сеть.

По заземляющим контактам на розетках

Данный вариант проверки применяют при использовании двухполюсного вводного автомата и заземляющих розеток. Для проведения исследования автомат отключают, чтобы не было связи между нолем и землей, обесточивают все бытовые приборы. В мультиметре активизируют режим «Прозвонка» и подсоединяют прибор к заземляющему контакту и поочередно к двум другим проводам.

При подключении к нулевому проводнику на мультиметре фиксируется большое сопротивление. Если дотронуться щупом мультиметра к заземляющей жиле, то значение будет близким к нулю.

С помощью мультиметра

Для проведения проверки следует зачистить проводку от изоляции, предварительно обесточив сеть на объекте. С помощью индикаторной отвертки определяют кабель с фазой.

На мультиметре устанавливают диапазон замера переменного напряжения выше 220 вольт. Поочередно фазу соединяют через мультиметр с 2 другими проводами. На паре «фаза – ноль» напряжение будет выше, чем на проводах фаза – земля.

Данный способ используют для проверки старых электросетей, сделанных по конфигурации ТТ. В современных схемах организации электроснабжения его применять не следует .

В TN–C–S нулевой и заземляющий провода разделены внутри здания. У них одинаковое сопротивление, поэтому на мультиметре будет отображаться одинаковая разница потенциалов.

Отключение нулевого провода

Предварительно все электроприборы нужно отключить от сети. В распределительном щитке отсоединяют нулевой проводник (откручивают зажимы, вытаскивают кабель из автомата и изолируют).

Определяют жилу с фазой с помощью индикаторной отвертки. Мультиметр прикладывают к проводам. Прибор будет показывать напряжение только в паре «фаза – земля», т. к. ноль отключен от щитка.

Прозвонка

Способ применяют при поиске мест обрыва проводки, если известно расположение заземляющего и нулевого проводников на одном из концов, например в распределительном щитке.

На другом конце определяют провод с фазой и маркируют его. Затем сеть обесточивают. Один щуп мультиметра подключают к фазе, второй – поочередно к другим жилам. При соединении с нулем на приборе отражается большое сопротивление, с землей — близкое к 0.

Контрольной лампой

В современной трехжильной электрической сети можно определить назначение проводов с помощью контрольной лампы

Данный способ требует соблюдения осторожности

Порядок действий:

Первоначально собирают устройство: в патрон вкручивают лампу, в клеммы патрона заводят кабель, зачищают изоляцию на концах.
Устройство поочередно соединяют с электропроводами. На паре с фазой вспыхнет свет.
На паре «ноль – земля» лампа гореть не будет.
Подключая лампочку к фазе и другим электропроводам, можно методом исключения выявить их предназначение. Если лампа ненадолго вспыхнет, а затем сработает УЗО или автомат защиты, то проверяемые кабели – это фаза и земля, а свободный – ноль.

Проверка заземления в розетках

Самостоятельно определить заземление в розетке можно несколькими способами. Перед началом работ понадобится индикаторная отвертка – ей идентифицируются провода нуля и фазы. Если при контакте с клеммой загорелась лампочка – это фаза. Если индикатор не светится – это ноль.

Проверка мультиметром

Тестирование проводится даже при совпадении цветов по нормативам. Работать с мультиметром нужно так:

Включить электропитание на дом в распредщитке.
Измерить напряжение в розетках. Один щуп ставится на фазу, второй – на ноль.
Переместить щуп датчика от нуля на проводник заземления – РЕ.
Посмотреть, что показывает тестер. Если результат не изменился – с системой все в порядке. Если показатели нулевые – систему нужно заземлить заново.

Используйте инструменты, на ручках которых есть изоляция. Если проверяется ванная, не наступайте на влажный пол.

Проверка контрольной лампочкой

Для изготовления контрольки понадобится лампочка с патроном и присоединенными к нему двумя медными проводами. Между всеми контактами самодельного устройства нужна изоляция. Проверка контролькой производится по принципу мультиметра:

Первый щуп подключается на ноль, второй – на фазу.
Щуп перемещается от нуля на подключение заземления.
Об исправности контура свидетельствует загоревшаяся лампа.
Слабый свет говорит о неправильной работе схемы и необходимости установки УЗО.

Когда в помещении проводка без цветовых индикаторов, узнать заземление можно так:

Для определения нуля и фазы один концевик выводится на клемму земли, второй – по очереди к другим подключениям.
Фаза находится в точке загорания светового индикатора.
Если лампа не горит – РЕ не работает.

Если лампа не загорается от контакта с фазой, проверяется питание распредщитка и сама лампа. Иногда она не работает из-за обрыва фазного или нулевого контура.

Косвенные доказательства отсутствия РЕ

Существует несколько моментов, по которым можно судить об отсутствии РЕ. Владельцев квартиры и дома должны насторожить:

стабильные удары током от бойлера, стиральной, посудомоечной машинки, холодильника;
шумы колонок при воспроизведении музыки;
наличие большого количества пыли около старых батарей.

Немедленно вызовите специалистов – при серьезных замыканиях на линиях есть риски гибели от поражения током.

Тестирование стрелочным (цифровым) вольтметром

Проверка величины напряжения и его наличия осуществляется при помощи вольтметров переменного тока. Стрелочные приборы работают без источника питания, а цифровые функционируют в любом положении, не повреждаются при механическом воздействии.

Правильный алгоритм использования вольтметра:

Определяется максимально допустимая величина замеров для прибора по самому большому числу на шкале.
Уточнение единиц измерения устройства – микровольты, вольты, милливольты.
Подключение вольтметра параллельно участку электрической сети и контроль полярности проводом.
Прикручивание проводов стрелочного устройства к гайкам и винтам. У моделей с постоянным напряжением есть обозначения «плюс» и «минус».

При напряжении сети более 60 В работайте в диэлектрических перчатках, используйте щупы с изоляцией.

Порядок действий

Подготовка к выполнению проверки

Чтобы подготовиться к этой проверке, необходимо сделать следующее:

включить любую лампу в розетку и убедиться, что лампочка загорелась;
отключить автомат во входном щитке. Если лампочка погасла, значит, вы выключили тот автомат, который следует;
вынуть вилку лампы из розеточных гнезд и снять крышку розетки.

Выполнение проверки заземления

Чтобы выполнить эту проверку, необходимо:

установить, с чем соединен контакт заземления. Если он соединен с одной из клемм розетки, следовательно, речь идет о занулении. Если с отдельным проводом – о заземлении. При отсутствии соединений – заземление отсутствует вообще;

вернуть крышку розетки на свое место, плотно закрепив ее, и включить автомат;
проверить правильность подсоединения зануления: поскольку ошибки с его подключением очень опасны. Для этого индикаторной отверткой надо проконтролировать отсутствие фазного напряжения на заземляющем контакте. При его наличии следует немедленно обратиться к профессионалу;

Проверка отсутствия фазы в заземляющем контакте

При ее наличии необходимо вызвать электрика

если имеются внешние признаки наличия заземления, убедиться, что это действительно так. Для этого необходимо:
- проверить, нет ли соединения заземляющего контакта с фазой (описание этой операции приведено несколько выше);
- найти индикаторной отверткой контакт розетки, соединенный с фазой. После этого снять палец с сенсорного контакта;
- вместо пальца к сенсору прижать щуп заранее подготовленного изолированного провода. Лампочка отвертки вовсе не загорится или загорится очень слабо;;
- второй щуп провода поставить на заземляющий контакт. Если лампочка отвертки ярко засветится, подсоединение заземляющего контакта произведено правильно. Если же лампочка в отвертке не загорится, это означает, что заземление в розетке отсутствует. Такая розетка пригодна лишь для приборов, оснащенных двойной изоляцией.

Подобную проверку может выполнить практически любой человек. Однако полностью достоверный результат может быть получен с помощью специальных приборов, которыми располагают, как правило, профессиональные электрики.

Чем измеряют заземление

Для измерения этой величины применяется омметр — прибор, который изменяет сопротивление. При этом устройств для определения сопротивления заземления должны иметь определенные характеристики. Самая главная: очень низкая проводимость на входе. Диапазон измерений у таких приборов крайне небольшой: обычно он составляет от 1 до 1000 Ом. Точность измерения в аналоговых приборах не превышает 0.5–1 Ом, а в цифровых — до 0.1 Ома.

Несмотря на повальное распространение китайских и европейских приборов, самым популярным остается М416, разработанный еще в СССР. Устройство имеет четыре диапазона измерения: от 0 до 10 Ом, от 0.5 до 50, от 2 до 200 и от 100 до 1000. Работает прибор от трех «пальчиковых» батареек. Несмотря на это, мобильным его назвать трудно — размеры корпуса не слишком комфортны.

Более продвинутой версией является Ф4103 — промышленный омметр с большим входным сопротивлением. Он еще менее транспортабельный, но имеет большее количество диапазонов измерения. Большой плюс такого прибора: работа с огромным диапазоном сигналов (от постоянного и пульсирующего тока — до переменного с частотой 300 Гц). Также порадует пользователя и диапазон рабочих температур: от –25 до 55 градусов по Цельсию.

Как проверить наличие защитного заземления в квартире. Пошаговое руководство.

Хотелось бы обратить внимание на достаточно важный вопрос, непосредственно касающийся электробезопасности Вас и вашей семьи при проживании в квартире или частном доме. В чем суть

Все мы слышали о таких вещах, как защитный («заземляющий») контакт на розетках или светильниках, заземлении ванной или полотенцесушителя (более подробно о заземлении см. здесь). Большинство знают, как это работает, где расположено, но не многие могут сказать, действительно ли оно работающее и способно защитить человека от поражения электрическим током. Не раз приходилось сталкиваться, особенно в новостройках, когда при проверке работоспособности защитного заземления оказывается, что в этажном или квартирном щите данный проводник или полностью откручен, либо практически нет контакта с шиной заземления. Бывают случаи, когда при ремонте в ванной, неквалифицированные сантехники сознательно или случайно, обрезают болгарками проводник с защитным заземлением, который проложен в стене, или банально забывают прикрутить его к ванной, или полотенцесушителю. Вообще, из всей электрики в квартире, проводник с защитным заземлением самый важный и приоритетный, т.к. непосредственно касается Вашей безопасности. Без электричества мы можем прожить, а вот без стабильно работающего заземления вряд ли. В этой связи и родилось желание написания данной статьи.

О главном.здесьИспользуемые материалы и инструментыПоэтапное руководство

1. Отключите все автоматические выключатели в электрическом щите;

2. Откройте переднюю панель эл.щита;

3. Индикаторной отверткой проверьте наличие напряжения на шине заземления (шина, к которой подключены желто-зеленые проводники). Напряжение должно отсутствовать;

4. Возьмите гибкий, заранее приготовленный проводник и подсоедините к нулевой шине (шина, к которой подключены синего цвета проводники);

5. Другим концом проводника коснитесь к шине заземления (шина, к которой подключены желто-зеленые проводники). При работающем заземлении сразу же должно сработать вводное УЗО (Если этого не произошло и вводное УЗО осталось во включенном состоянии, то значит заземление в квартире отсутствует. Проверьте надежность соединения в этажном щите). Взведите «язычок» УЗО в исходное положение для проверки следующего контакта.

6. Дальнейшие шаги идентичны 5 пункту. Пройдите с гибким проводником в любую из комнат и поочередно дотрагивайтесь им до «усиков» заземления в розетках, желто-зеленых выводов на светильниках (или металлических частей люстр, БРА). При прикосновении вводное УЗО должно срабатывать. Если УЗО не сработало, то значит заземление отсутствует.

7. Очередь ванной комнаты. Здесь следует проверить ванную, полотенцесушитель, включенный в розетку водонагреватель. Обязательно проверьте надежность болтовых соединений на хомуте полотенцесушителя, выводе на ванной

Обратите внимание, что на стене ванной комнате должна находиться коробка СУП ( система уравновешивания потенциалов ). Чаще она находится на уровне колен или ниже

В ней находится одна небольшая металлическая шина к которой подключены проводники. Напряжения на ней быть не должно. Произведите подтяжку болтовых соединений. Уложите шину обратно и закройте крышку.

8. После проверки всех розеток, светильников и пр. удалите гибкий проводник из щита. Отверткой подтяните все болтовые соединения. Закройте переднюю панель эл.щита.

Собственно и все. Еще раз повторюсь, если не уверенны в производстве данного вида работ, то обратитесь к специалисту.

P.S. Вот пример плохого соединения в этажном щите (не затянут болт):

Автор Александр Ковалев

Как правильно выбрать розетку

Внутренняя розетка с заземлением

Чтобы правильно выбрать розетку, необходимо изучить и оценить ряд факторов, которые будут оказывать влияние на ее надежность и функциональность.

Следует ориентироваться на такие критерии:

Вид металла. Лучшими характеристиками отличаются детали из нержавеющей стали.
Мощность. Хороший вариант — двухгнездное устройство на 16 А.
Материал корпуса. Лучше остановиться на керамике, которая устойчива к нагреванию и коррозии.
Тип. Если поставить внутренний прибор, можно сэкономить место. Открытый способ экономит силы и время.

При выборе каждая мелочь имеет значение, в том числе цвет и дизайн изделия.
