Как рассчитать сечение провода для домашней проводки

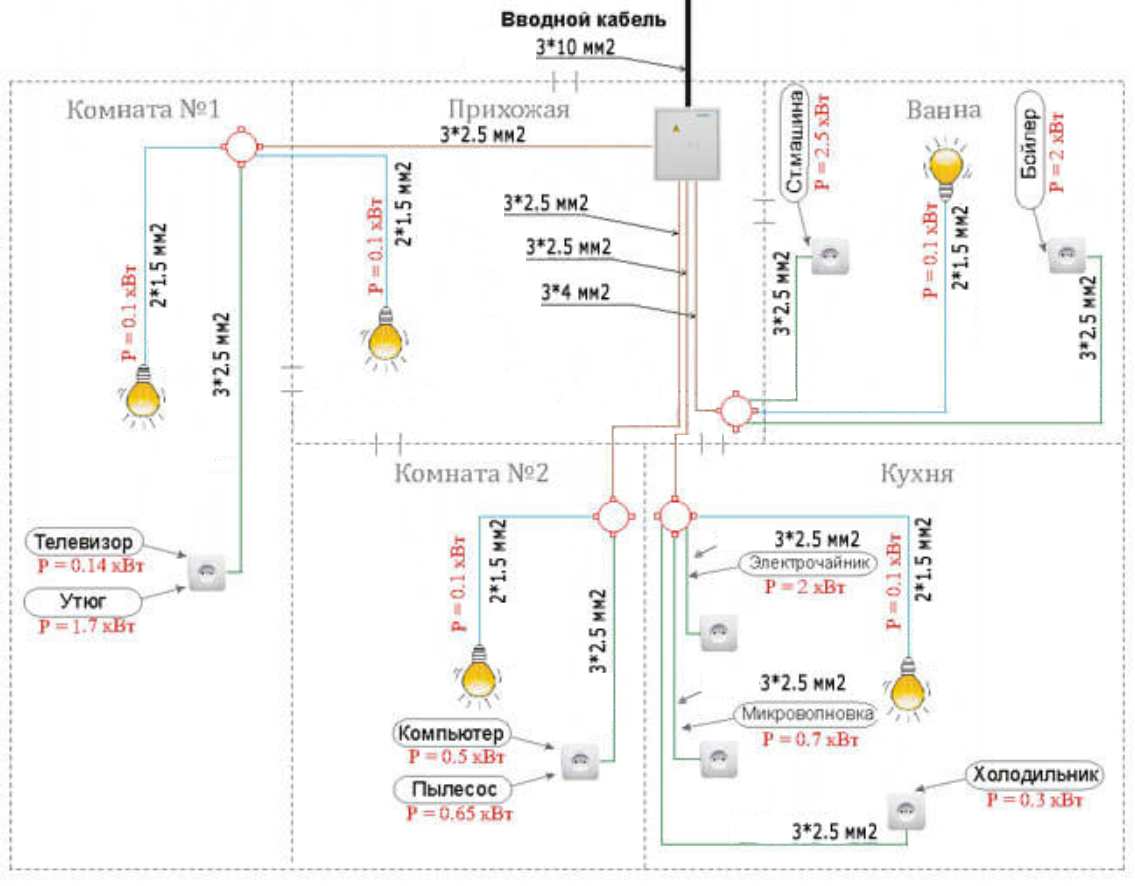

Расчет длины кабеля с помощью схемы

Расчет количества кабеля будет выполнить намного проще, если вы уже составили готовую схему.

Вот основные моменты, которые вы обязательно должны были указать на схеме:

Необходимо указать точное количество всех выключателей, розеток и распределительных коробок, которые будут находиться в комнате. Также для более точного расчета длины кабеля необходимо правильно указать их высоту расположения от пола.
Указать нужно не только места установки основного освещения, но и места для установки дополнительного освещения. К дополнительному освещению относят: бра, точечные светильники. Перед тем как рассчитать длину кабеля на электропроводку вам необходимо определиться с высотой потолка. Если потолок опускаться не будет, тогда запас должен составить 20 см. Если он опустится на 30 см, тогда запас должен составлять 50 сантиметров.
При составлении схемы обязательно указывайте, какое сечение кабеля будет использоваться. Например, для освещения подойдет провод 3х1.5 мм. Для розеток лучше использовать мощный провод 3х2.5 мм. Для подключения мощных приборов в своем доме используйте провод 3х4 мм.

Как видите, чтобы произвести правильный расчет длины провода необходимо учитывать и его сечение. Тогда вы точно сможете определиться, сколько кабеля нужно на квартиру. С сечением для бытовых приборов лучше определиться еще перед составлением схемы. Это все, потому что мощные приборы лучше подключать сразу от щитка. Проводка в бане требует обязательного расчета схемы.

После подготовки наглядного проекта вы поймете, сколько кабеля нужно на электроснабжение дома или квартиры. Еще лучше будет, если вы сразу произведете разметку на стенах. Для этого необходимо просто начертить линии и рассчитать суммарное количество каждого из проводов.

В каждый расчет вам также следует вносить некоторые корректировки. К основным корректировкам относят:

Все количество проводов вам необходимо умножить на 1.2. Благодаря этому расчету у вас не возникнет ситуации с нехваткой проводов.
Для выключателей запас длины обязательно должен составлять не менее 15 см.
Если вы еще не определились, какой потолок у вас будет, тогда на запас лучше оставлять 50 см.
Для проведения работ в распределительном щитке запас прочности должен составлять 50 см.

Общая информация для потребителя

Токонесущая часть кабеля выполняется из металла. Часть плоскости, проходящей под прямым углом к проводу, ограниченная металлом, называется сечением провода. В качестве единицы измерения используют квадратные миллиметры.

Сечение определяет допустимые токи, проходящие в проводе и кабеле. Этот ток, по закону Джоуля-Ленца, приводит к выделению тепла (пропорционально сопротивлению и квадрату тока), которое и ограничивает ток.

Условно можно выделить три области температур:

изоляция остается целой;
изоляция обгорает, но металл остается целым;
металл плавится от высокой температуры.

Из них только первая является допустимой температурой эксплуатации. Кроме того, с уменьшением сечения возрастает его электрическое сопротивление, что приводит к увеличению падения напряжения в проводах.

Однако, увеличение сечения приводит к увеличению массы и особенно стоимости или кабеля.

Из материалов для промышленного изготовления кабельной продукции используют чистую медь или алюминий. Эти металлы имеют различные физические свойства, в частности, удельное сопротивление, поэтому и сечения, выбираемые под заданный ток, могут оказаться различными.

Узнайте из этого видео, как правильно подобрать сечение провода или кабеля по мощности для домашней проводки:

Как рассчитать сечение провода?

Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.

Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов

Расчет делают по такой формуле Р/V.

Где:

Р – мощность приборов, параметры которой указаны в технической документации;
V – напряжение сети в 220 В.

Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.

К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм2.

В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм2. Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

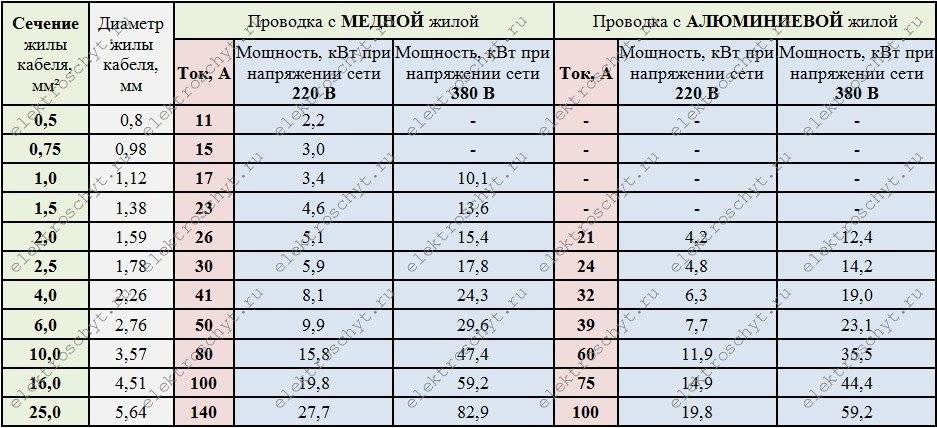

Упростить задачу по расчету сечения проводов поможет приведенная ниже таблица.

Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов

Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8.

При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм2 и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.

Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

Согласно предписаниям ПУЭ ПУЭ 7.1.34 каждая линия должна рассчитываться отдельно с ориентацией на конкретную нагрузку. Однако есть приемлемые для всех жилых объектов варианты со стандартными величинами сечения:

Галерея изображений

Фото из

Устройство линий сети освещения

Сооружение проводки на группы розеток

Установка розеток для мощного оборудования

Ввод электропроводки в дом или квартиру

Как делается расчёт потребляемой мощности

Рассчитать приблизительное сечение кабеля можно и самостоятельно — необязательно прибегать к помощи квалифицированного специалиста. Полученные в результате расчётов данные можно использовать для покупки провода, однако, сами электромонтажные работы следует доверять только опытному человеку.

Последовательность действий при расчёте сечения такова:

Составляется подробный список всех находящихся в помещении электрических приборов.
Устанавливаются паспортные данные потребляемой мощности всех найденных устройств, после чего определяется непрерывность работы того или иного оборудования.
Выявив значение потребляемой мощности от устройств, работающих постоянно, следует суммировать это значение, добавив к нему коэффициент, равный значению периодически включающийся электроприборов (то есть, если прибор будет работать всего 30% времени, то следует прибавить треть от его мощности).
Далее ищем полученные значения в специальной таблице расчёта сечения провода. Для большей гарантии рекомендуется к полученному значению потребляемой мощности добавить 10-15%.

Для определения необходимых вычислений по подбору сечения кабелей электропроводки согласно их мощности внутри сети важно использовать данные о количестве электрической энергии, потребляемой устройствами и приборами тока. На этом этапе необходимо учесть очень важный момент – данные электропотребляемых приборов дают не точное, а приближенное, усредненное значение

Поэтому к такой отметке необходимо добавлять около 5% от параметров, указанных компанией-производителем оборудования

На этом этапе необходимо учесть очень важный момент – данные электропотребляемых приборов дают не точное, а приближенное, усредненное значение. Поэтому к такой отметке необходимо добавлять около 5% от параметров, указанных компанией-производителем оборудования.

Большинство далеко не самых компетентных и квалифицированных электриков уверены в одной простой истине – для того, чтобы правильно провести электрические провода для источников освещения (к примеру, для светильников), необходимо брать провода с сечением, равным 0,5 мм², для люстр – 1,5 мм², а для розеток – 2,5 мм².

Об этом думают и так считают только некомпетентные электрики. Но что, если, например, в одном помещении одновременно работают микроволновка, чайник, холодильник и освещение, для которых нужны провода с разным сечением? Это может привести, к самым разным ситуациям: короткому замыканию, быстрой порче проводки и изоляционного слоя, а также к возгоранию (это редкий случай, но все же возможный).

Точно такая же не самая приятная ситуация может произойти, если человек будет подключать к одной и той же розетке мультиварку, кофеварку и, допустим, стиральную машину.

Как рассчитать сечение по току

Расчет сечения кабеля по току осуществляется также на основании ПУЭ, в частности, с использованием таблиц 1.3.6. и 1.3.7. Зная суммарную мощность электроприборов, можно по формуле определить номинальную силу тока:

I = (P · Кс) / (U · cos ϕ).

Для трехфазной сети используется другая формула:

I=P/(U√3cos φ),

где U будет равно уже 380 В.

Если к трехфазному кабелю подключают и однофазных, и трехфазных потребителей, то расчет ведется по наиболее нагруженной жиле. Для примера с общей мощностью приборов, равной 5 кВт, и однофазной закрытой сети получается:

I = (P · Кс) / (U · cos ϕ) = (5000 · 0,75) / (220 · 1) = 17,05 А, при округлении 18 А.

BBГнг 3×1,5 – медный трехжильный кабель. По таблице 1.3.6. для силы тока 18 А ближайшее в значение – 19 А (при прокладке в воздухе). При номинальной силе тока 19 А сечение его токопроводящей жилы должно составлять не менее 1,5 мм2. У кабеля BBГнг 3×1,5 одна жила имеет сечение S = π · r2 = 3,14 · (1,5/2)2 = 1,8 мм2, что полностью соответствует указанному требованию.

Если рассматривать кабель ABБбШв 4×16, необходимо брать данные из таблицы 1.3.7. ПУЭ, где указаны значения для алюминиевых проводов. Согласно ей, для четырехжильных кабелей значение тока должно определяться с коэффициентом 0,92. В рассматриваемом примере к 18 А ближайшее значение по таблице 1.3.7. составляет 19 А.

С учетом коэффициента 0,92 оно составит 17,48 А, что меньше 18 А. Поэтому необходимо брать следующее значение – 27 А. В таком случае сечение токопроводящей жилы кабеля должно составлять 4 мм2. У кабеля ABБбШв 4×16 сечение одной жилы равно:

S = π · r2 = 3,14 · (4,5/2)2 = 15,89 мм2.

Согласно таблице 1.3.7. этот кабель рациональнее использовать при номинальном токе 60 А (при прокладке по воздуху) и до 90 А (при прокладке в земле).

Сечение кабеля для открытой электропроводки

Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.

Ток рассчитывается по следующим формулам:

– для однофазной сети напряжением 220 Вольт:

где Р – сумма всех мощностей бытовых электроприемников, Вт;

U – напряжение однофазной сети 220 В;

cos(фи) – коэффициент мощности, для жилых зданий равен 1, для производства будет 0.8, а в среднем 0,9.

– для трехфазной сети напряжением 380 Вольт:

в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.

Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).

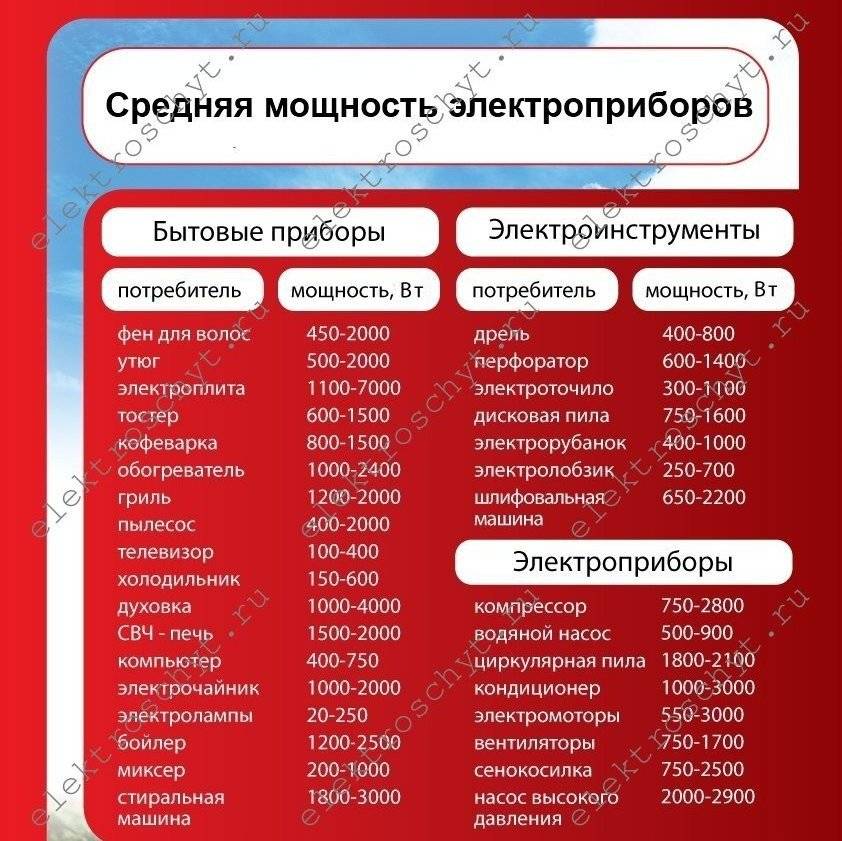

Ниже приведены средние значения мощностей, наиболее распространенных бытовых электроприемников:

Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения. Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.

Типовые сечения кабелей для электромонтажа в быту:

В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
Для осветительной группы – сечение кабеля из меди 1,5 кв.мм;
Для однофазной варочной поверхности (электроплиты) – сечение кабеля 3х6 кв.мм., для трехфазной электроплиты – 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
Для остальных групп (духовые шкафы, бойлеры и т.д.) – по их мощности.А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.

Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.

Например:

На розеточные группы выбирают сечение кабеля 2,5 кв.мм, но автомат при этом выбирают, с номинальным током не 20А, а 16А, т.к. бытовые розетки рассчитаны на ток не более 16 А.
Для освещения использую кабель 1,5 кв.мм., но автомат не более 10А, т.к. выключатели рассчитаны на ток не более 10А.
Необходимо знать, что автомат пропускает ток до 1,13 раза больше своего номинала, сколько угодно долго, а при превышении номинала до 1,45 раза может отключиться только через 1 час. И всё это время кабель будет греться.
Сечение кабеля правильно выбирать по скрытому способу прокладки, чтобы был необходимый запас прочности.
ПУЭ п.7.1.34. запрещает использовать алюминиевую проводку внутри зданий.

Что такое сечение провода и как его определить

Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода. Чем оно больше, тем большую силу тока может передать провод.

Как видно из формулы, сечение провода легко вычислить по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для вычисления сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.

Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка.

Для чего нужен расчет сечения кабеля

К электрическим сетям предъявляются следующие требования:

безопасность;
надежность;
экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Правильному подбору проводника посвящёна отдельная глава в ПУЭ: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны».

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( «Правила устройства электроустановок«). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

Напряжение питания (однофазное или трехфазное).
Материал проводника.
Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину — 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно «Правилам устройства электроустановок«, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на ступень больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.

Влияние рабочих параметров на расчет

Чтобы определить, какой толщины должен быть кабель для прокладывания функциональной и безопасной проводки, можно ориентироваться на основные рабочие показатели электрической сети (напряжение, сила тока, потребляемая мощность). Однако каждый из этих способов имеет небольшие особенности, которые необходимо учитывать. Рассмотрим их по отдельности.

Напряжение

При расчете сечения кабеля по напряжению ключевое значение имеет тип сети по количеству фаз. Как мы знаем, стандартная бытовая сеть имеет 1 силовую фазу с напряжением 220 вольт, а в производственной деятельности и на высоконагруженных объектах применяется трехфазная сеть – с напряжением 380 вольт. Отличается и строение силового кабеля:

в однофазном – 3 жилы: фаза, ноль, заземление;
в трехфазном – 5 жил: 3 фазы, ноль, заземление.

Это накладывает определенные особенности на монтаж электросети, связанные с разводкой питания на автоматы и выделенные линии. К примеру, от силового щитка частного дома идет одна ветка для освещения и подачи электроэнергии в гараж, потребляемая мощность которого составляет 18 киловатт. И именно здесь возникает различие:

В однофазной сети кабель будет принимать на себя всю нагрузку ветви, равную 18 кВт. То есть при использовании медного провода его сечение должно быть равно 16 или 25 мм2 (для скрытой и отрытой проводки).
В трехфазной сети кабель будет состоять из трех питающих жил, каждая их которых будет находиться под нагрузкой в 6,6 кВт. То есть площадь сечения каждой из них может составлять 1 мм2, а суммарная – 3мм2.

Например, мы прокладываем электрическую сеть в квартире, подключенной к однофазной сети с напряжением 220В. Для питания электроплиты с номинальной мощностью в 5 кВт от распределительного щитка будет проведена отдельная ветка с автоматикой. Согласно таблице для этого нужно использовать медный кабель с площадью сечения в 2,5 мм2. Алюминиевые провода для питания таких устройств лучше не использовать совсем – их свойства могут изменить в худшую сторону под воздействием сильной нагрузки.

Сила тока

Чтобы узнать, какие провода подойдут для использования на определенном участке цепи, можно провести расчеты по силе тока. Некоторые электрики в данной ситуации производят примерный расчет, считая, что на один квадратный миллиметр сечения должно приходиться 10А тока, однако такой способ не слишком точен, поскольку подходит только для однофазных сетей и кабелей с площадью сечения до 6 мм2. Поэтому мы рассмотрим, как правильно и точно выбрать кабель исходя из величины номинального тока.

Чаще всего на корпусе электроприборов или в технической документации указывается их номинальная мощность, с помощью которой мы можем вычислить мощность и, следовательно, нагрузку. Сложив токовые нагрузки всех электроприборов, получим суммарную мощность. Исходя из этой величины, надо будет выбирать провод. Например, в участок сети включены две ламы мощностью по 100Вт и четыре – по 40Вт, а также 1200Вт микроволновка и 2200Вт электрический чайник. Суммарная мощность нагрузки в такой цепи составит 3760Вт или 3,76 кВт. Для расчета сечения кабеля понадобится стандартная формула нахождения силы тока.

I= P/U

P – сопротивление (общая мощность); U – напряжение сети; I – сила тока

I= 3760Вт/220В= 17,09 А

Токовая нагрузка на нашем участке сети составляет 17,09А. В выборе подходящего кабеля нам поможет таблица нагрузок, использовавшаяся в способах выше. Обращаемся к ней и видим, что в однофазной сети с напряжением в 220В можно использовать медный кабель с сечением 1,5 мм2 или алюминиевый с сечением 2,5 мм2. Для сети с напряжением 380В эти показатели аналогичны – существенная разница в требуемой толщине кабелей между трех- и двухфазными сетями становится заметной только при нагрузке выше 25А.

Не забывайте, что выбор проводников по длительно допустимому току необходимо производить с округлением в большую сторону. Если, например, суммарная нагрузка составляет 22,5 А, следует брать кабель с сечением не ниже этого значения. Согласно таблице это будет 2,5 мм2 для медных проводов и 4 мм2 – для алюминиевых. Такое соотношение закономерно для двух этих материалов, так как медь обладает более высокой пропускной способностью.

Распределение потребителей электроэнергии по группам

Все потребляющие электроприборы следует разделить на несколько групп так, чтобы суммарная мощность потребления одной группой не была выше примерно 2,5-3 кВт. Это позволит подобрать медный кабель сечением не больше 2,5 кв. мм. Мощность некоторых основных бытовых приборов приведена в Таблице 1.

Таблица 1. Значение мощности основных бытовых приборов.

Потребители, объединенные в одну группу, должны находиться территориально примерно в одном месте, так как они подключаются к одному кабелю. Если весь подключаемый объект питается от однофазной сети, то количество групп и распределение потребителей не играют существенной роли. Если питание трехфазное, то рекомендуется разделение потребителей по группам так, чтобы на каждую фазу приходилась примерно одинаковая мощность. Тогда процент расхождения можно рассчитать по формуле = 100% — (Pmin/Pmax*100%), где Pmax – максимальная суммарная мощность, приходящаяся на одну фазу, Pmin– минимальная суммарная мощность, приходящаяся на одну фазу. Чем меньше процент расхождения мощности, тем лучше.

Сечение кабеля

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.

Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².

Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.

При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.

Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

Таблица нагрузок по сечению кабеля:

Сечение кабеля, мм²	Проложенные открыто	Проложенные в трубе
	медь	алюминий	медь	алюминий
	ток, А	мощность, кВт	ток, А	мощность, кВт	ток, А	мощность, кВт	ток, А	мощность, кВт
		220В	380В		220В	380В		220В	380В		220В	380В
0.5	11	2.4
0.75	15	3.3
1	17	3.7	6.4				14	3	5.3
1.5	23	5	8.7				15	3.3	5.7
2.5	30	6.6	11	24	5.2	9.1	21	4.6	7.9	16	3.5	6
4	41	9	15	32	7	12	27	5.9	10	21	4.6	7.9
6	50	11	19	39	8.5	14	34	7.4	12	26	5.7	9.8
10	80	17	30	60	13	22	50	11	19	38	8.3	14
16	100	22	38	75	16	28	80	17	30	55	12	20
25	140	30	53	105	23	39	100	22	38	65	14	24
35	170	37	64	130	28	49	135	29	51	75	16	28

Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.

Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.

При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.

Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
поправочный коэффициент на температуру окружающей среды;
поправочный коэффициент для кабелей, прокладываемых в земле;
поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

Разновидности прокладки проводки

Выбор нужного провода зависит от вида прокладки, т.к. способ монтажа влияет на предъявляемые требования.

Открытая

Открытой называется прокладка кабеля непосредственно по строительным конструкциям. Она производится там, где нет возможности или необходимости прятать проводку в стене или потолке.

Так как открыто проложенный кабель ничем не защищен, необходимо оградить его от механических повреждений. Кроме того, в целях безопасности рекомендуется использовать провод сечением жилы не менее 4 мм².

Скрытая

Для устройства скрытой проводки в стене пробивают борозду, в которой прокладывают кабель, а затем заделывают ее и покрывают штукатуркой. При таком способе электрообеспечения к проводу предъявляются менее строгие требования, т.к. он изолирован как от внешних воздействий, так и от последствий перегрева.

Требования к домашней электрической сети регламентируются ПУЭ п. 7.1.34.

P=IU

Данные формулы используют в случаях активной нагрузки (потребители в жилых помещениях, лампочки, утюги). Для реактивной нагрузки в основном используется коэффициент от 0,7 до 0,9 (для работы мощных трансформаторов, электродвигателей, обычно в промышленности).

В следующей таблице предложены исходные параметры – потребляемый ток и мощность, а определяемые величины – сечение провода и ток отключения защитного автоматического выключателя.

Исходя из потребляемой мощности и тока – выбор площади поперечного сечения провода и автоматического выключателя.

Зная мощность и ток, в нижеприведенной таблице можно выбрать сечение провода.

Таблица 2.

Макс. мощность, кВт	Макс. ток нагрузки, А	Сечение провода, мм2	Ток автомата, А
1	4.5	1	4-6
2	9.1	1.5	10
3	13.6	2.5	16
4	18.2	2.5	20
5	22.7	4	25
6	27.3	4	32
7	31.8	4	32
8	36.4	6	40
9	40.9	6	50
10	45.5	10	50
11	50.0	10	50
12	54.5	16	63
13	59.1	16	63
14	63.6	16	80
15	68.2	25	80
16	72.7	25	80
17	77.3	25	80

Критические случаи в таблице выделены красным цветом, в этих случаях лучше перестраховаться, не экономя на проводе, выбрав более толстый провод, нежели указано в таблице. А ток автомата наоборот поменьше.

По таблице можно без труда выбрать сечение провода по току, или сечение провода по мощности. Под заданную нагрузку выбрать автоматический выключатель.

В данной таблице все данные приведены для следующего случая.

Одна фаза, напряжение 220 В
Температура окружающей среды +300С
Прокладка в воздухе либо коробе (находится в закрытом пространстве)
Провод трехжильный, в общей изоляции (провод)
Используется наиболее распространенная система TN-S с отдельным проводом заземления
В очень редких случаях потребитель достигает максимальную мощность. В таких случаях, максимальный ток может действовать длительно без отрицательных последствий.

Рекомендовано выбирать большее сечение (следующее из ряда), в случаях, когда температура окружающей среды будет на 200С выше, либо в жгуте будет несколько проводов

Это особо важно в тех случаях, если значение рабочего тока, приближено к максимальному

В сомнительных и спорных моментах, таких как:

большие пусковые токи; возможное в будущем увеличение нагрузки; пожароопасные помещения; большие перепады температур (например, провод находится на солнце), необходимо увеличить толщину проводов. Либо же для достоверной информации, обратиться к формулам и справочникам. Но в основном, табличные справочные данные применимы для практики.

Также толщину провода можно узнать эмпирическим (полученным опытным путем) правилом:

Правило выбора площади сечения провода для максимального тока.

Нужную площадь сечения для медного провода, исходя из максимального тока, можно подобрать применяя правило:

Необходимая площадь сечения провода равна максимальному току, деленному на 10.

Расчеты по этому правилу без запаса, поэтому полученный результат нужно округлить в большую сторону до ближайшего типоразмера. Например, нужен провод сечением мм, а ток 32 Ампер. Необходимо брать ближайший, конечно, в большую сторону – 4 мм . Видно, что данное правило вполне укладывается в табличные данные.

Следует заметить, что данное правило хорошо работает для токов до 40 Ампер. Если же токи больше (за пределами жилого помещения, такие токи на вводе) – нужно выбирать провод с еще большим запасом, и делить уже не на 10, а на 8 (до 80 А).

Это же правило и для поиска максимального тока через медный провод, если известна его площадь:

Максимальный ток равен площади сечения, умножить на 10.

Что это такое и как его посчитать

Сечение проводов – это площадь, которую имеет жила, ведущая ток в проводе и, соответственно, кабеле. Если выбрать сечения кабелей по токам, которое окажется слишком тонким, то результат здесь один – провод перегреется и расплавится. В том случае, если соотношение силы тока и сечения будет выбрано с излишком, то вы обеспечите стабильное функционирование всей электрической проводки. Но вложите в этом большое количество лишних средств, чего многим хотелось бы избежать. Специально для того, чтобы найти то, что как даст электрическим приборам в вашей квартире или доме постоянный доступ к энергии, но и не озаботит вас лишними тратами, существует таблица выбора кабелей, в зависимости от мощности. Ее мы обязательно приведем ниже.

В процессе выбора сечений провода по мощностям участвует несколько элементов и предметов:

Штангенциркуль;
Специальная формула;
Кабель с проводами и жилами.

В том случае, если у вас не будет доступа к таблице с сечениями тех или иных проводов по мощностям, нужно провести самостоятельное определение. Сюда включены такие шаги:

Берем штангенциркуль и измеряем диаметр жилы в проводе. Если кабель состоит из несколько проводов, то замеряем каждую жилу (потом нужно будет все суммировать);
Теперь возводим полученное число в квадрат и умножаем его на 0,785;
Результат записываем или запоминаем.

Так у вас получится самостоятельно определить сечение провода и, на основании этого, сделать выводы о том, какой кабель нужен именно в вашем жилом помещении. Кстати, в зависимости от конкретной комнаты, может меняться и нагрузка на проводку. Так что, если вашей целью является поиск идеальных показателей, то расчет нужно будет провести несколько раз.
