Различные способы крепления проводов к стене

Крепление строительной смесью

Этот способ нельзя назвать простым, так как крепится кабельный шнур непосредственно к стене. Понятно, что делать штробы (канал) в стене, ремонт которой уже окончен, никто не будет, потому этот вариант подходит в том случае, когда вы только начинаете отделку поверхностей помещения. Впрочем, этот способ можно считать самым эстетичным, так как шнуры спрятаны в стене и их не видно.

Обычно штробы проделываются с помощью болгарки и зубила. Изначально необходимо наметить линии, где в дальнейшем будет проходить кабель. Может этот совет покажется очевидным, но штробы делаются только по прямым линиям. Для того, чтобы сделать отверстия, необходимо болгаркой проделать две параллельных линии, а затем выбить канал с помощью молотка и зубила.

В канал закладывается провод и заделывается гипсом. Поскольку гипс — быстросохнущая смесь, заделывать отверстие нужно также быстро. Для удобства кабель в штробах крепится специальными заклепками, чтобы он не торчал и его не нужно было придерживать. Данные заклепки помогут вам при зашивании нескольких проводов в стену. С ними процесс укладки и замазывания будет происходить быстрее, и вам не пройдется несколько раз замешивать гипсовою смесь. Данный способ имеет свои недостатки, при повреждении кабеля для его замены необходимо раздолбать отверстие в стене.

Статья по теме: Как выбрать цвет затирки для плитки?

Как избежать нарушений и ошибок

На самом деле, это несложно. Есть свод основных правил, соблюдая которые, проводка в квартире легко прокладывается хоть по потолку, хоть по стенам, безо всяких сложностей и проблем.

Прежде всего, следует понять, что прокладывать все электротехнические составляющие в запотолочном пространстве следует в соответствии с требованиями к прокладке наружной проводки. Это значит, что все токопроводящие элементы системы должны быть уложены в специальную гофру из пластика или металлический короб. При этом, крепление проводки к потолку очень удобно осуществлять при помощи специальных монтажных клипс.

Еще до начала монтажа, необходимо составить подробный план размещения всех потребителей, которые будут подключены к этой проводке. В соответствии с этим планом, на каждую группу потребления электричества необходимо запланировать одну распределительную коробку.

На потолке нужно наметить все места, где такие коробки будут располагаться. Весь монтаж стоит начинать именно с установки распределительных коробов. От них, в гофре, прокладываются кабели, подводящие ток к светильникам и прочим потребителям электроэнергии. Все каналы или гофры, расположенные на потолке, должны проходить параллельно друг другу. Это упростит обслуживание в дальнейшем. Пересекаться провода не должны. В местах соединений нескольких линий, необходимо смонтировать распаечную коробку.

В ванных, кухнях и других помещениях с высоким содержанием влаги в воздухе, необходимо применять специальные распаечные коробки, которые дают достаточную защиту от воздействия влаги. То же самое относится и к гофротрубе, в которой будут уложены провода – она должна защищать уложенные кабели от воды.

Отдельного упоминания стоит монтаж электрических проводов с использованием скрытого метода. В этом случае, кабели укладываются в специально пробитый в перекрытии канал. Здесь необходимо соблюдать требования по безопасности, предъявляемые к скрытой проводке.

Лучше всего, скрытый тип проводки применять в кухнях, ванных и прочих влажных местах. Так будет намного безопаснее. Однако, даже при монтаже скрытым способом, необходимо использовать кабель каналы или гофрированные пластиковые трубки.

Учитывая, что после скрытого монтажа будет затруднен доступ ко всем составляющим системы, нужно заранее продумать и рассчитать нагрузку потребителей и подобрать соответствующее сечение проводов.

Особенности применения элементов точечной фиксации

При построении наружной проводки следует использовать пластиковые компоненты только черного цвета. Черный цвет пластмассе придает газовая сажа, которую вводят в исходное сырье. Эта присадка является прекрасным стабилизатором и препятствует разложению пластмассы под действием УФ составляющей солнечного света.

Часто встречающееся крепление кабеля к уже проложенному ранее — грубая ошибка. Такой способ прямо запрещен действующими правилами для профессиональной прокладки и его полезно распространить на бытовую область. Причина запрета в том, что конструкция крепежного элемента рассчитана на те массы и механические нагрузки любого вида, которые характерны для одиночного кабеля или их группы определенного размера. При превышении нагрузки элемент может разрушиться.

При установке фиксаторов типа однолапковой металлической скобы или ее пластиковых аналогов в точках плоских поворотов кабельной линии элементы крепления всегда должны располагаться с одной стороны так, как это показано в левой части рис. 14.

Рисунок 14. Схема расположения элементов крепления однолапковых скоб при повороте кабеля: слева – правильно, справа — неправильно

Частота установки элементов точечной фиксации зависит от жесткости кабеля. На основании положений “Руководства по строительству линейных сооружений местных сетей связи” здесь целесообразно придерживаться значений, приведенных в таблице.

Таблица 1. Рекомендуемые расстояния между точками крепления одиночных кабелей.

Область прокладки	Разновидность провода
Силовой	Информационный
Горизонтальный участок	350	250
Вертикальный участок	500	350
В обе стороны от вершины угла при повороте на 90 градусов	70	50

Заключение.

В процессе монтажа электропроводки может быть использовано большое количество элементов крепления кабелей, их жгутов и труб кабельных трасс. Выбор конкретного способа крепления осуществляют с учетом простоты установки, местных особенностей помещения, эстетических параметров решения, требований пожарной безопасности. Возможна как одиночная, так и групповая прокладка. Надежное крепление достигается соблюдением норм в части подбора компонентов и контроля расстояния между точками фиксации.

Чем замазать штробы

После укладки кабеля в штробы их замазывают раствором таким образом, чтобы разводка электричества получилась полностью скрытой. Такой вариант приемлем для кирпичных домов и зданий из плит. Для деревянных домов из бревна и бруса такой способ нежелателен, так как является пожароопасным. Замазывать штробы лучше тем же раствором, которым будут оштукатуривать. В новостройке без отделки берите цементную штукатурку. Она надежно закрепит провода в бетонных, газобетонных или кирпичных стенах.

Итак, разберем последовательность, в которой заделываю штробы после укладки проводки:

• Канал предварительно обеспыливается с помощью пылесоса или широкой кисти. Крупный мусор предварительно удалить щеткой.
• Перед прокладкой кабеля их обязательно грунтуют широкой кистью, в противном случае из-за плохого сцепления раствора возможно растрескивание и выпадение раствора.
• Чтобы стена не впитывала влагу из раствора, перед шпаклеванием ее смачивают.
• По всей длине канала накидывается гипсовая или цементно-песчаная штукатурка. Алебастр для этих целей использовать не стоит – он слишком быстро схватывается, образуя на стене бугры. Раствор должен быть густой, это не чистовая отделка, гладкость здесь не сильно нужна. Старайтесь заполнить все пустоты, когда прячете провод.
• Шпателем проводят вдоль разводки, снимая излишки смеси.

Правила монтажа электрики

Соблюдение общепринятых строительных норм и требований – залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Расположение проводки определяют такие пункты:

• выше плинтусов на 15-20 см;
• ниже потолка и балок на 20-30 см;
• от углов на расстоянии 10 см;
• в районе труб отопления, газовых труб с отступом от 50 см.

Это относится и к телевизионным кабелям.

Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется.

Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры.

Согласно ПУЭ аллюминивые провода допускается использовать только с сечением 16 мм2 и более. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь. При большой нагрузке он нагревается и может расплавиться.

В зависимости от условий прокладки используются провода марки:

• ВВГнг: устойчивый к воспламенению, негорюч, для прокладки под штукатурку;
• ВВГнг-LS: в основном под гипсокартон, для защиты от механических воздействий укладывается в ПВХ-короба; его аналогом может служить серый кабель NYнг-LS со слоем резины, более дорой, прост в монтаже, для штроб не слишком удобен, так как имеет не плоское, а круглое сечение;
• ПВС: многожильный, цвет белый, допускается применение только в качестве удлинителя или при подключении электроприборов непосредственно к розетке.

В старых электропроводках применяется 2-, а в новых 3-жильный кабель. Люстры с двухклавишным включением требуют наличия 4 жил.

Правила монтажа электрики

Соблюдение общепринятых строительных норм и требований – залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Расположение проводки определяют такие пункты:

• выше плинтусов на 15-20 см;
• ниже потолка и балок на 20-30 см;
• от углов на расстоянии 10 см;
• в районе труб отопления, газовых труб с отступом от 50 см.

Это относится и к телевизионным кабелям.

Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется.

Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры.

Согласно ПУЭ аллюминивые провода допускается использовать только с сечением 16 мм2 и более. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь. При большой нагрузке он нагревается и может расплавиться.

В зависимости от условий прокладки используют провода марки:

• ВВГнг: устойчивый к воспламенению, негорюч, для прокладки под штукатурку;
• ВВГнг-LS: в основном под гипсокартон, для защиты от механических воздействий укладывается в ПВХ-короба; его аналогом может служить серый кабель NYнг-LS со слоем резины, более дорой, прост в монтаже, для штроб не слишком удобен, так как имеет не плоское, а круглое сечение;
• ПВС: многожильный, цвет белый, допускается применение только в качестве удлинителя или при подключении электроприборов непосредственно к розетке.

В старых электропроводках применяется 2-, а в новых 3-жильный кабель. Люстры с двухклавишным включением требуют наличия 4 жил.

Несколько замечаний по прокладке

При любом способе крепления проводки нужно соблюдать аккуратность и внимательность. Что это значит?

В первую очередь необходимо сделать осмотр провода (кабеля) на предмет повреждений (порезы, задиры). Все дело в том, что перед тем, как попасть на объект, провода и кабели (да и не только они) проходят множество испытаний – их могут кидать и пинать ногами, держать какое-то время под дождем или на морозе. Иногда встречается производственный брак – в каком-либо месте бухты попадаются видимые утолщения кабеля.

Очень важно следить за тем, чтобы провод (кабель) плотно прилегал к поверхностям стен. Неприглаженные провода (горбы) – это лишний расход штукатурки. Отделочники за вас ничего не будут приглаживать – заштукатурят так как есть

Отделочники за вас ничего не будут приглаживать – заштукатурят так как есть.

Нашим монтажникам приходилось видеть, как на отштукатуренных стенах местами проглядывал кабель. Потом на стены начинали наносить финишную шпатлевку, и изоляцию торчащего из стены кабеля сдирали шпателем. Поэтому при прокладке проводов и кабелей нужно соблюдать их достаточную натяжку, а приглаживание выполнять деревянным предметом (например, торцом ручки молотка), с разумным усилием.

При монтаже скоб шляпки гвоздей и шурупов «быстрого монтажа» необходимо утапливать на достаточную глубину. Иначе при приглаживании провода эти шляпки легко смогут пробить изоляцию провода.

Перед тем, как крепить провод (кабель) к стене, его нужно смотать с бухты хотя бы метров 10 – 15, и не полениться — выпрямить кольца руками в перчатках. Монтировать перекрученный провод – плохо и неудобно.

Фасадный крепеж

Далее СИП нужно вести непосредственно по стене.

Это расстояние обеспечивают специальные фасадные крепления.

Вот их разновидности:

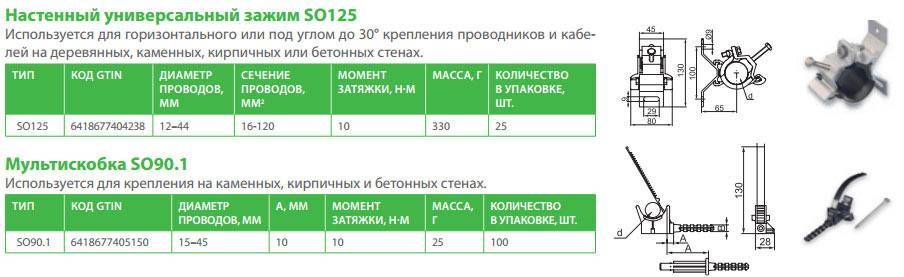

Универсальный зажим SO125 и мультискоба SO90.1

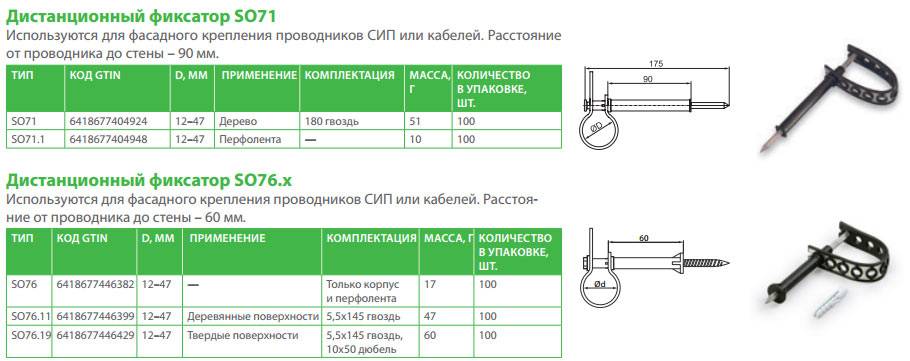

Дистанционные фиксаторы SO71 и SO76

Фасадный крепеж IEK КФК

Крепеж фасадный КВТ КФ

Фасадный кронштейн Sicam SC 93-6 PC

Фасадное крепление по СИП Niled SF 50

Монтируется все очень просто:

• размечается трасса по 70см между кронштейнами
• сверлятся отверстия
• в эти отверстия вставляются закладные дюбеля
• после чего молотком вбивается гвоздь или закручивается винт
• если стена деревянная, пластиковый дюбель нужно срезать до ограничительного кольца и просто забить гвоздь
• изолирующим колпачком прикрывается шляпка

Имейте ввиду, что там где есть повороты, спуски или подъемы, то есть усилия направленные на вырывание из стены, лучше использовать фасадный крепеж не с простыми гвоздями, а с винтовым дюбелем.

Если по этой же стене проходят еще и другие коммуникации, например водопроводные или газовые трубы, то от них нужно делать определенный отступ.

• от СИП до трубопроводов с водой должно быть не менее 100мм
• до газовых труб не менее 400м

Принципы крепления

В процессе развешивания вещей на стенах можно выделить две составляющие – художественно-дизайнерскую и строительно-конструкторскую. Содержанием первой является продумывание того, что и куда повесить, какие предметы можно вешать рядом, а какие − никогда не должны одновременно попадать в поле зрения; чем приходится пользоваться часто, а что нужно только для украшения; что размещается на стене на долгие годы, а что будет заменяться каждый сезон.

Строительно-конструкторская часть работы предполагает решение инженерных задач: как повесить предмет на стену, чтобы установка крепления не повредила соседние участки стены, чтобы предмет не упал от собственного веса, чтобы конструкция крепления не портила красоты помещения.

ФОТО: remstroiblog.ruНа любую стену нужно что-нибудь повесить

Для грамотного решения этой задачи необходимо оценить:

• вес навешиваемого предмета;
• вид материала, из которого стена построена;
• материал покрытия стены;
• собственное умение выполнять подобные работы.

Методы крепления кабелей при скрытой разводке

Если установка электрических жил выполняется под штукатуркой в специальных штробах, фиксация проводов осуществляется иначе. Скрытая разводка производится посредством:

• Дюбель-хомутов.
• Самодельных скоб.
• Быстросохнущей смеси.
• Монтажных липучек.

Пластиковые дюбель-изделия характеризуются простотой монтажа, дешевизной и высокой надежностью. Они рассчитаны на укладку:

• одного провода (такие элементы называют хомутами);
• двух и более кабелей (стяжки).

Для установки хомута следует просверлить отверстие в выбранном месте стены. Вбить в него дюбель. Выполнить крепление кабеля. Аналогично монтируется и стяжка, которую дополнительно оснащают разжимным колышком.

Самодельные скобы делаются из алюминия либо оцинкованной тонкой стали в листах. Схема изготовления крепежа простая:

• Металл нарезается на полоски шириной 12–20 мм, длиной 60–70 мм.
• В центре полученной заготовки проделывается отверстие. В него устанавливается шуруп.

Крепление кабеля к стене с помощью скоб не занимает много времени. Порядок действий следующий:

• в точке фиксации электропровода просверливается небольшой проем;
• в него вбивается дюбель, а потом устанавливается шуруп;

Кабель размещается в центре самостоятельно изготовленной скобы. Остается только надежно закрепить его концами металлической заготовки.

Способ №4 – Жидкие гвозди

Ну и последний способ крепления кабельного канала в квартире либо доме – на специальный клей «жидкие гвозди». Необходимость приклеить кабель-канал к стене возникает в том случае, если другой вариант укладки будет не возможен. Чаще всего жидкие гвозди используют при монтаже электротехнического короба на плитку в ванной комнате либо гладкую металлическую поверхность. Однако хорошо закрепить короб только лишь клеем вряд-ли удастся. Клеевая смесь чаще используется, как дополнительный вариант фиксации. Его можно комбинировать с саморезами либо даже быстрым монтажом.

Есть очень важный нюанс крепления кабель-канала на клей – сначала Вы должны нанести клеящую смесь на поверхность короба, после чего прислонить его к стене согласно разметке. Как только прислонили заднюю стенку к стене, убирайте ее и подождите несколько минут, чтобы клей немного загустел на обеих склеиваемых поверхностях. После того, как жидкие гвозди хотя бы чуть-чуть «схватятся», придавите кабельный канал к стене как можно сильнее, главное не сломайте его. Таким вот простым способом можно крепить кабель-канал на клей своими руками.

Выбор проводов и других материалов

Проход дымохода через кровлю из металлочерепицы Перед тем как провести данные работы, нам для начала необходимо узнать, какие провода купить, и что, кроме них, нам вообще понадобится. Есть два варианта: первый и самый простой — это монтаж обычной люстры на существующий вывод проводов. Его мы сегодня не рассматриваем, так как делается это совсем банально.

Второй, о котором мы сегодня поговорим, это — изготовление, как говорится, с «нуля». Так вот, для начала определимся с проводом. Выбирать следует гибкий, медный многожильный провод, лучше всего — ПВС. Сечение стандартное для всех типов освещения — 1.5 мм2. Да, вы можете выбрать и миллиметровый провод, или 0.75, вот только делать это я вам не советую. Мало ли, какую лампу вы захотите установить, а если прогадаете и поставите большой мощности, возможен и пожар.

В общем, выбор за вами. Если вы гарантированно не будете использовать ничего, кроме светодиодных светильников и ламп, ставьте 0.75 мм2. Кстати провод в 1.5 мм2 способен пропустить через себя ток в 19А, это — 4.1 кВт. Провод 2.5 мм2 пропускает ток в 27А, это — 5.9 кВт, ну а провод 4 мм2 пропускает 38А, это — 8.3 кВт.

Проходные провода, то есть те, которые будут у вас идти не на освещение, а на розетки, ну или магистральные, в другие комнаты, рекомендую покупать именно 2.5 мм2, — это стандарт, диктуемый правилами устройства электроустановок — ПУЭ.

Помимо проводов, вам также понадобится:

• изолента — для изолирования скруток;
• болтовые или самозажимные клемные соединители — для быстрого соединения проводов и подключения осветительного оборудования;
• канифоль и олово — для лужения многожильных проводов и придания им жесткости;
• гофрированный бронешланг — требования пожарной безопасности;
• распределительные коробки — для соединения линий и магистралей;
• монтажные коробки — для монтажа выключателей и розеток;
• крепежи — для крепления проводов и бронешланга к потолку;
• шурупы и ударные дюбеля;
• монтажные кольца — для натяжных потолков и клей;
• монтажные коробки — под люстры или деревянные бруски.

Особенности применения элементов точечной фиксации

При построении наружной проводки следует использовать пластиковые компоненты только черного цвета. Черный цвет пластмассе придает газовая сажа, которую вводят в исходное сырье. Эта присадка является прекрасным стабилизатором и препятствует разложению пластмассы под действием УФ составляющей солнечного света.

Часто встречающееся крепление кабеля к уже проложенному ранее — грубая ошибка. Такой способ прямо запрещен действующими правилами для профессиональной прокладки и его полезно распространить на бытовую область. Причина запрета в том, что конструкция крепежного элемента рассчитана на те массы и механические нагрузки любого вида, которые характерны для одиночного кабеля или их группы определенного размера. При превышении нагрузки элемент может разрушиться.

При установке фиксаторов типа однолапковой металлической скобы или ее пластиковых аналогов в точках плоских поворотов кабельной линии элементы крепления всегда должны располагаться с одной стороны так, как это показано в левой части рис. 14.

Частота установки элементов точечной фиксации зависит от жесткости кабеля. На основании положений “Руководства по строительству линейных сооружений местных сетей связи” здесь целесообразно придерживаться значений, приведенных в таблице.

Таблица 1. Рекомендуемые расстояния между точками крепления одиночных кабелей.

Область прокладки	Разновидность провода
Силовой	Информационный
Горизонтальный участок	350	250
Вертикальный участок	500	350
В обе стороны от вершины угла при повороте на 90 градусов	70	50

Заключение.

В процессе монтажа электропроводки может быть использовано большое количество элементов крепления кабелей, их жгутов и труб кабельных трасс. Выбор конкретного способа крепления осуществляют с учетом простоты установки, местных особенностей помещения, эстетических параметров решения, требований пожарной безопасности. Возможна как одиночная, так и групповая прокладка. Надежное крепление достигается соблюдением норм в части подбора компонентов и контроля расстояния между точками фиксации.

Самый практичный крепеж для кабеля

Как я уже сказал в зависимости от способа монтажа электропроводки, зависит и крепление кабеля к тому или иному основанию.

Если монтаж электропроводки выполняется скрытым, то здесь важно надежно зафиксировать провода в штробе чтобы они не мешали будущей отделке и оштукатуриванию стен

Для открытой проводки стараются выбирать способы и аксессуары, менее заметны для глаз и не привлекающих внимание. Также крепеж кабеля зависит и от способов отделки в помещении

Например, если потолки в квартире будут натяжными или подвесными, а трассы кабельной проводки идут именно по потолку, то нет необходимость делать на нем штробы и замазывать в них провода (они и так скроются под декоративной отделкой)

Также крепеж кабеля зависит и от способов отделки в помещении. Например, если потолки в квартире будут натяжными или подвесными, а трассы кабельной проводки идут именно по потолку, то нет необходимость делать на нем штробы и замазывать в них провода (они и так скроются под декоративной отделкой).

Какие инструменты понадобятся, чтобы выполнить надежное крепление кабеля к стене? Поверхности, с которыми придется работать, могут быть из бетона, кирпича, дерева, поэтому минимальный набор инструмента это перфоратор, дрель или шуроповерт.

Дюбель хомут для крепления кабеля

Такие крепления рассчитаны на фиксацию одиночного кабеля. Закрепить кабель дюбель хомутом очень просто. Для этого нам как раз понадобится перфоратор и сверло по бетону диаметром 6 мм. Сначала в бетоне сверлится отверстие на необходимую глубину (зависит от длины самого дюбеля), затем хомут раскрывают и в него закладывают кабель, после чего хомут заталкивают в отверстие.

С боковых сторон хомута под углом выполнены насечки, что препятствует выпадению его из стены. Если размер сверла и хомута выбраны правильно, то дюбель никогда не выпадет из отверстия.

Дюбель хомут для крепления кабеля может быть в двух исполнениях: для плоского и круглого кабеля.

Положительным моментами являются невысокая стоимость, быстрый способ монтажа, надежность фиксации (можно быть уверенным, что кабель не сорвется под собственным весом).

С помощью дюбель хомута крепеж кабеля можно выполнять к бетону, кирпичу, пеноблоку, декоративному камню. Годится как для открытой, так и для скрытой фиксации проводов.

Монтажная площадка для крепления кабеля

Данный крепеж для кабеля выполнен в форме квадратной площадки. Могут быть квадратными или более продолговатыми. Я предпочитаю использовать второй вариант, так как они более прочны. Внутри имеется монтажное отверстие для крепления. Иногда в магазинах можно встретить аббревиатуру как ПМО ( площадка с монтажным отверстием ).

Монтаж также не составляет особого труда. Для начала сверлится отверстие в бетоне диаметром 6 мм , в него вставляется обычный дюбель и площадка крепится к основанию (стене или потолку) саморезом.

Затем берем обычную нейлоновую стяжку и крепим с ее помощью кабель к площадке. Данный способ позволяет крепить несколько проводов и кабелей к одной площадке. А это значит, что отверстий сверлить нужно меньше, что соответственно ускоряет процесс монтажа.

Положительным аспектом является простота в использовании, быстрый монтаж, возможность крепление к площадке нескольких кабелей одновременно.

Дюбель для бандажа

По внешнему виду имеет что-то общее между дюбелем и саморезом. Изготавливается из пластика. Монтажная головка оснащена отверстием, через которое можно просунуть стяжку и зафиксировать кабель.

Принцип монтажа аналогичный с предыдущими способами. Сверлим отверстие диаметром 6 мм и забиваем в него бандаж. Затем продеваем через отверстие стяжку и подвязываем кабель или группу кабелей.

Скажу честно, что крепить кабель к стене таким бандажом я не пробовал, поэтому ничего сказать про них не могу.

Дюбель стяжка для крепления кабеля

Дюбель стяжка или как его еще называют хомут с дюбелем удобное и универсальное устройство. Девайс состоит из двух элементов собранных в одно целое: дюбеля и хомута (стяжки). За счет этого упрощается процесс его монтажа.

Почему дюбель-хомут применяется чаще: обзор альтернативных методов крепежа

Закрепление кабеля на плоскости может выполняться другими крепёжными элементами. Все они, за исключением монтажного пистолета с расходкой (строительными патронами), более трудозатратны. Следует отметить, что применение последнего инструмента ускоряет процесс, однако удорожает стоимость работ. Приобретение монтажного пистолета для разового крепления кабеля к опоре нерационально. Подобный специализированный инструмент приобретают люди, зарабатывающие электромонтажными работами на жизнь. Для иллюстрации вышесказанного перечислим альтернативные способы крепежа проводов, кратко охарактеризовав их.

Фиксация в штробе с помощью быстросохнущего раствора. Допустимо применение алебастра, гипса, монтажного клея и других подобных средств, для работы требуется мастерок либо шпатель. Крепление провода в штробе этим методом будет самым дешёвым, но одновременно и наиболее медленным. Раствор быстро застывает, разводить его требуется небольшими порциями. Закрепить более двух проводов данным способом проблематично. Кабельная стяжка с отверстием под вставной шип. Дополнительно требуется наличие пластикового дюбеля и шурупа, занимает минимум места, стоит очень дёшево.

Монтажная квадратная площадка. Кроме её наличия для крепежа кабеля требуется также пластиковый дюбель с шурупом. Пластиковый дюбель с отверстием в головке под нейлоновую стяжку. Изготавливается изделие из прочного полиамида, головка имеет проушину прямоугольной формы, в которую после забивки вставляется кабельная стяжка требуемой длины. Клипса кабельная (упругий пластиковый зажим-защёлка). Чаще применяется для фиксации проводов, проложенных в гофре либо трубе ПВХ. Крепится к стене саморезом, имеются модели с установочным диаметром от 12 мм до 50 мм. Пазы на боковой поверхности приспособления позволяют объединить их в группу. В этом случае нет необходимости крепить к поверхности все клипсы для кабеля, достаточно зафиксировать один из 3-4 элементов. Металлическая скоба для кабеля. Чаще всего применяется для крепления проводки, уложенной в гибкий трубопровод из оцинкованной стали (металлорукав). Производится как с одной лапкой, так и с двумя, размер приспособлений подбирается исходя из диаметра металлорукава. Самоклеющаяся площадка. Приспособление позволяет прикрепить провод там, где нежелательно или невозможно высверлить отверстие. Этот фиксатор кабеля оснащён самоклеющейся подложкой, закрытой до установки защитным слоем. Для удерживания провода дополнительно понадобится нейлоновая стяжка. Гвоздевая скоба. Данный фиксатор кабеля выпускается разной формы и диаметра, при его подборе следует ориентироваться на размеры проводки. Крепление скобами часто применяется для прокладки кабеля над плинтусом. Подвес кабельный. Приспособление применяется для фиксирования на потолке лотков и проволочных конструкций. Для осуществления качественного крепежа требуется несколько подобных элементов (обычно не менее 5). Специфика применения профессионального инструмента Кабельное крепление монтажным пистолетом. Применение данного инструмента позволяет установить самые разные фиксаторы для кабеля на любой вертикальной или горизонтальной поверхности. Крепёж всех расходных материалов выполняется с помощью гвоздей для бетона или стали, заряжаемых в ленту по 10 патронов. Длина ленточных гвоздей от 14 до 24 мм, одиночных – 30 и 36 мм.

Вместе с монтажным пистолетом применяются специализированные расходные материалы (фиксаторы проводки), имеющие соответствующие аналоги среди упоминаемых выше, традиционных, крепёжных приспособлений. Данный профессиональный инструмент удобен для установки подвесов для кабеля и других потолочных конструкций.
