Как правильно заземлить персональный компьютер

Как заземлить системный блок компьютера?

Мало кто даже догадывается и понимает всю важность заземления своего компьютера, а в особенности системного блока и его блока питания. Конечно компьютер будит работать и без заземления, но очень много зависти от индивидуальных особенностей сети и электронной компоновки плат его устройства

Конечно компьютер будит работать и без заземления, но очень много зависти от индивидуальных особенностей сети и электронной компоновки плат его устройства.

Такой компьютер может «бить током» при касание системного блока, может шуметь звук на выходе звуковой карты, но самое главное ресурс его работы будет уменьшаться.

Причины необходимости заземления компьютера

Как и любая другая бытовая домашняя техника с металлическим корпусом, системный блок нуждается в заземление, это поможет уменьшить риск поражения как электрическим сетевым напряжением, так и статическим которое может достигнуть даже порядка несколько тысяч вольт! Такое высокое напряжения, помимо поражения человека, опасно в первую очередь для электронных элементов и процессоров которые находятся внутри системного блока.

Вторая причина — электромагнитное излучение, воздействуя на человеческий организм, могут наблюдаться головные боли и переутомление, особенно заметно стает при постоянном продолжительном пребывании рядом с устройством.

Рекомендуется все же не оставлять системный блок с открытой боковой стенкой, как это любят делать многие люди. Корпус должен быть металлическим и заземленным, в таком виде он будит служить своеобразным экраном который будит защищать находящегося рядом человека.

Внутреннее устройство системного блока, в особенности блок питания, схематически продумано для отвода статического напряжения и импульсных сетевых скачков, в блоке питания, на сетевой карте и разъемах USB, на землю.

Для этого на платах устройства находятся специальные электронные элементы супрессоры, диоды, варисторы и конденсаторы.

Преимущества которые дает заземление компьютера

Увеличивает стабильность роботы компьютера и ресурс его элементов.

Устраняет помехи от работы компьютера и шумы на выходе звуковой карты и на входе микрофона. На не заземленном компьютере в акустике даже среднего класса или просто наушниках можно довольно громко слышать писк и всевозможные помехи которые особенно слышно в аудио звуках низкой громкости, например фильмах.

Устраняет возможность поражения электрическим напряжением и статическим электричеством. Между корпусом не заземленного компьютера и батареей отопления, например. есть порядка 110 вольт с довольно не маленьким током для человека.

Снижает вред от электромагнитного излучения, тем самым оберегая ваше здоровье и самочувствие

Некоторые владельцы компьютеров проживающие в старых многоэтажках, в квартирах которых нет заземляющего проводника в щитке выходят из положения делая техничное зануление или же просто используют в роли заземляющего проводника металлические трубы отопления — так делать категорически запрещается!

Помимо того нельзя также заземлять компьютер к проводнику молниеотвода, хоть он и выполняет роль отличного заземления но представьте какому риску вы будете подвергать свой компьютер во время грозы.

Зачем нужно заземлять ПК

Заземление любой бытовой техники в первую очередь необходимо для обеспечения безопасности жизни человека. Кроме весьма очевидной опасности получения удара током, также необходимо отметить, что сложная техника, такая как компьютер, может получить значительные повреждения от воздействия статического электричества.

Нарушения в работе процессора и жёсткого диска при отсутствии заземления – одни из наиболее распространённых проблем. Несмотря на наличие специализированных фильтров в блоке питания, предохраняющих компьютер от воздействия резких скачков напряжения, отсутствие постоянного заземления в долгосрочном периоде пагубно скажется на внутренних компонентах системы. Кроме того, замена повреждённых компонентов, не решит проблему, а будет являться лишь временным дорогостоящим решением.

Помимо уже обозначенных серьёзных проблем с внутренними компонентами и отдельными частями компьютера, отсутствие заземления может привести к нарушению работы микрофона, вызвать проблемы в работе наушников и колонок. Проявляться это будет, прежде всего, в виде возникновения шумов и звукового «фона». Данные шумы возникают именно из-за наличия электрических колебаний в цепи.

Возникновение посторонних шумов и фона в работе микрофона может быть связано с рядом причин: от обычной неисправности самого микрофона или использования устаревших драйверов, до влияния электрических колебаний в сети.

Для того чтобы определить первопричину нарушений в работе микрофона, необходимо вслушаться в природу фона.

Высокочастотный фон характерен для проблем с оплетением или экранированием кабеля микрофона или нарушением в работе звуковой карты. В данном случае может помочь замена и использование нового кабеля микрофона.

При низкочастотном фоне следует говорить о проблемах с заземлением компьютера. Глухой шум, возникающий при записи звука всегда связан с нарушением в работе внутренней электросети компьютера и перепадами напряжения.

Для того чтобы окончательно убедиться в том, что проблема в работе микрофона вызвана именно отсутствием заземления, необходимо первоначально проверить целостность оплётки кабеля микрофона, работу звуковой карты и состояние разъёма предназначенного для микрофона.

В случае если выявить причину фона на всех предыдущих этапах не удалось, тогда можно говорить именно о проблеме с заземлением. В данном случае, решить её можно при помощи использования заземлённой розетки, либо путём установки прямого проводника к распорядительному щитку.

Подготавливаем инструмент и материалы

Что касается инструментов для монтажа заземления в загородном доме (к примеру, на даче), вам понадобятся:

• сварочный аппарат (его наличие обязательно, т.к. соединение пластин и арматуры без сварки не создаст качественный контакт, тем более под почвой);
• болгарка (резать металл на подходящие куски);
• штыковая лопата;
• перфоратор;
• кувалда (чем тяжелее, тем лучше, т.к. придется вгонять штыри на 2 метра вглубь);
• набор гаечных ключей (затягивать болт).

Если Вы обладаете хотя бы небольшими навыками электрика, рекомендуем сделать сварочный аппарат своими руками! Ничего сложного в этом нет!

Из материалов следует использовать:

1. Металлический уголок из нержавеющей стали с размерами 50*50 мм, длиной не менее 2 метров. Альтернативный вариант – водопроводная труба из стали, диаметром 32 мм, толщиной стенок не менее 3,5 мм либо арматура. Также можно использовать прямоугольный профиль, главное чтобы его площадь поперечного сечения не превышала 150 мм2.
2. Три полоски металла длиной 120 см, шириной 4 см и толщиной не менее 4 мм.
3. Металлическая полоса из нержавейки 40*4 мм, имеющая длину от места залегания системы к крыльцу дома.
4. Болт М8 либо М10.
5. Медный провод, к примеру, ПВ-3, толщиной не менее 6 мм2 (в зависимости от того, какое сечение принято для фазного проводника).

Важно! Не экономьте на толщине заземлителей, т.к. от этого будет зависеть долговечность и надежность вашего заземления!

Подготовив все необходимое, можно переходить к изготовлению заземления в частном доме.

Подготовив все необходимое, можно переходить к изготовлению заземления в частном доме.

Диагностика сетевого заземления

Наличие PE — шины в щитке и характерного желто-зеленого провода не всегда свидетельствует о том, что оно действительно работает.

Все зависит от состояния металлического контура, закопанного в землю. Если проводка делалась давно, вероятно металл уже «съела» ржавчина или ослаб контакт с контуром.

Еще частая причина неисправности — человеческая халатность и недальновидность. Чтобы частный дом приняли в РЭС — главное наличие ввода заземления в дом, но по факту его никто никогда не проверяет, потому часто делался муляж, в щиток заводился обычный кусок кабеля, ни к чему не ведущий.

Исходя из потенциальной опасности, проверьте качество PE-контактов. РЭС для этого применяет дорогостоящее оборудование, которое покупать для себя нецелесообразно. Вместо него лучше воспользуйтесь более дешевыми, но эффективными способами.

Проверка карманным мультиметром

Вы осмотрели розетку, в ней все три контакта подключены правильно. Теперь включите напряжение на щитке.

Отверткой-пробником проверьте, в каком из отверстий фаза. Коснитесь кончиком контакта и сверху приложите палец. В одном из двух отверстий лампочка должна засветиться — это и будет фазный контакт.

Проверка нужна для того, чтобы убедится в правильности подключения фазы и нуля. Невнимательный электрик мог просто их перепутать при подключении.

Возьмите самый обычный мультиметр и прикоснитесь красным щупом к фазе, а черным к нейтрали. Запомните отображенные данные.

Переместите черный щуп к боковым контактам. Если на экране ничего не отобразилось или разница между данными слишком большая, значит у Вас некачественное заземление, подлежащее переделке.

Если мультиметр с замером сопротивления, то просто переведите его в соответствующий режим. На экране отобразится сопротивление, допустимый показатель должен быть в пределах 20-30 Ом.

Это достаточно дешевый способ проверить. Новый мультиметр можно приобрести от 15$, а отвертка-пробник за 1$ продается в любом переходе. Со временем они Вам не раз еще пригодятся.

Если лень покупать, можно сделать диагностику и «дедовским методом».

Проверка народным методом

Вам понадобится патрон с лампочкой и двумя проводами. Зачистите оба концы на 10-15мм. Теперь приложите один из них к фазе, а второй к боковым контактам. Лампочка должна ярко гореть.

Если лампочка не горит вообще, значит «земля» — нерабочая, тусклое горение свидетельствует о слабом контакте, значит прогнил контур, или где-то отпал контакт. В этом случае найдите и устраните причину плохой пропускной способности. Проследите, куда ведет желто-зеленый провод и действительно ли он соединен с PE-шиной в щитке. Ни в коем случае не оставляйте неисправность просто так

Что будет если проигнорировать неисправность

После проверки выяснилось, что заземление настоящее, но не достаточно хорошее, чтобы пропускать ток. Что произойдет, если оставить как есть?

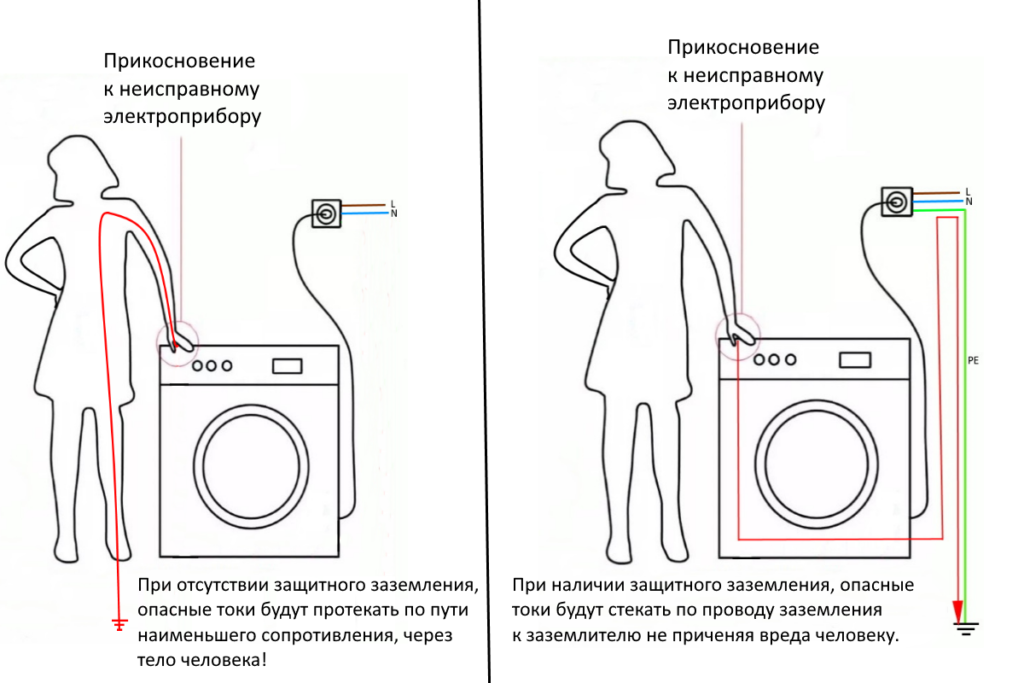

Представьте, что случилась утечка на корпус электроприбора.
Электричество начинает медленно перетекать в землю, но металлическая поверхность и дальше под напряжение. После касания рукой для тока возникает путь с меньшим сопротивлением — человеческое тело. Он поменяет направление и потечет в организм, из-за чего Вы получите удар. Таким образом, плохое заземление еще хуже, чем его отсутствие.

Чтобы таких проблем не возникало в будущем, сделайте проводку «на совесть» еще на этапе строительства или капремонта. Вероятно придется переделывать все, включая заземляющий контур.

Заземление компьютера в квартире

В старых многоэтажных домах распределение электропитания по потребителям реализовано по схеме TN-C, в которой не предусмотрен отдельный проводник заземления. В такой системе в роли защитного и рабочего заземления выступает единственный провод PEN. Подводка электроэнергии к квартирным электрощитам выполняется кабелем с четырьмя жилами: три фазовых проводника и один нулевой. Заземление нуля осуществляется на распределительной подстанции. В квартирах проводка проложена двухжильным проводом и розетки не имеют заземления.

Как заземлить компьютер в квартире, расположенной в таком доме? Все достаточно просто! Конечно, можно создать индивидуальный контур заземления или демонтировать старую проводку и заменить ее на новую трехжильную, но это дорогостоящее мероприятие. Проще всего проложить дополнительный проводник от квартирного электрощита до места расположения компьютера. Это самый часто используемый способ заземления не только компьютера, но и любой бытовой техники. Алгоритм выполнения работ по такому методу будет выглядеть следующим образом:

• прокладываем кабель заземления (желательно многожильный медный большого сечения) от компьютера до квартирного распределительного щитка;
• в электрическом щите находим место, где множество проводников прикручено к его металлическому корпусу;
• с помощью самореза или болта закрепляем конец заземляющего кабеля на корпусе электрического щитка в свободном месте;
• соединение должно быть надежным, поэтому место монтажа и конец провода необходимо тщательно зачистить;
• после всех этих операций можно заземлить компьютер двумя способами: закрепить заземляющий кабель на корпусе устройства или присоединить к контакту розетки.

Подключить заземляющий провод к корпусу системного блока можно двумя способами: используя резьбовое соединение, размещенное на шасси устройства, или через разъем GND, специально предназначенный для этих целей. Заземление компьютера через розетку с подключением «земли» к специальному контакту будет наиболее грамотным, с технической точки зрения, вариантом. В любом случае какой бы способ вы ни выбрали, ваш компьютер будет заземлен в соответствии с требованиями ПУЭ.

Зачем нужно заземлять ПК

Заземление любой бытовой техники в первую очередь необходимо для обеспечения безопасности жизни человека. Кроме весьма очевидной опасности получения удара током, также необходимо отметить, что сложная техника, такая как компьютер, может получить значительные повреждения от воздействия статического электричества.

Нарушения в работе процессора и жёсткого диска при отсутствии заземления – одни из наиболее распространённых проблем. Несмотря на наличие специализированных фильтров в блоке питания, предохраняющих компьютер от воздействия резких скачков напряжения, отсутствие постоянного заземления в долгосрочном периоде пагубно скажется на внутренних компонентах системы. Кроме того, замена повреждённых компонентов, не решит проблему, а будет являться лишь временным дорогостоящим решением.

Помимо уже обозначенных серьёзных проблем с внутренними компонентами и отдельными частями компьютера, отсутствие заземления может привести к нарушению работы микрофона, вызвать проблемы в работе наушников и колонок. Проявляться это будет, прежде всего, в виде возникновения шумов и звукового «фона». Данные шумы возникают именно из-за наличия электрических колебаний в цепи.

Возникновение посторонних шумов и фона в работе микрофона может быть связано с рядом причин: от обычной неисправности самого микрофона или использования устаревших драйверов, до влияния электрических колебаний в сети.

Для того чтобы определить первопричину нарушений в работе микрофона, необходимо вслушаться в природу фона.

Высокочастотный фон характерен для проблем с оплетением или экранированием кабеля микрофона или нарушением в работе звуковой карты. В данном случае может помочь замена и использование нового кабеля микрофона.

При низкочастотном фоне следует говорить о проблемах с заземлением компьютера. Глухой шум, возникающий при записи звука всегда связан с нарушением в работе внутренней электросети компьютера и перепадами напряжения.

Для того чтобы окончательно убедиться в том, что проблема в работе микрофона вызвана именно отсутствием заземления, необходимо первоначально проверить целостность оплётки кабеля микрофона, работу звуковой карты и состояние разъёма предназначенного для микрофона.

В случае если выявить причину фона на всех предыдущих этапах не удалось, тогда можно говорить именно о проблеме с заземлением. В данном случае, решить её можно при помощи использования заземлённой розетки, либо путём установки прямого проводника к распорядительному щитку.

Как сделать заземление системного блока

Как отмечалось ранее, в большинство квартир в нашей стране не заведен заземляющий провод. Многие обходятся и без защитного контура, надеясь на русское «авось».

Задумывая ремонт (или до него), можно завести в квартиру заземление самостоятельно, тем более это не так сложно, как кажется на первый взгляд. Так можно заземлить не только системный блок, но и другую бытовую технику.

Заземление в городской квартире

Заземлить системный блок (и не только) в квартире довольно просто. На лестничной площадке расположен электрощит с разводкой по квартирам. Сам металлический корпус щитка надежно связан с землей внутренними коммуникациями: это одно из основных требований СНиП при возведении жилого дома. Теперь осталось лишь «дотянуться» до щитка, а сделать это можно следующим образом:

• Нужно проложить кабель (лучше многожильный медный) от места, где установлен системный блок до щитка;
• Провод не нужно сильно натягивать, он должен иметь слабину и небольшой запас с двух сторон;
• В электрощите находим место, где на его корпус прикручено много проводов;
• При помощи самореза по металлу прикручиваем свой провод на свободное место. Желательно место соединения зачистить напильником или крупной наждачной бумагой, для более надежного контакта;
• Если отверстие подходящего диаметра отсутствует, при помощи бура на саморезе, его можно просверлить самостоятельно.

После того как провод в квартире уложен, можно непосредственно заземлить системный блок. Для этого доступно несколько вариантов:

1. Подключить проведенный кабель непосредственно на корпус системного блока при помощи фиксирующего болта или через специальный разъем, имеющий обозначение GND (может потребоваться переходник);
2. Также заземление компьютера можно выполнить через розетку и вилку, имеющих по три контакта. Для этого заземляющий провод подсоединяется к отдельному контакту, имеющему специальное обозначение.

Второй способ технически более правильный, что позволяет выполнить подключение максимально аккуратно.

Защитный контур в частном доме

Для оборудования заземления в частном доме придется поступить другим способом.

Нужно подготовить металлическую арматуру: отрезок не менее 2 метра длиной и сечением более 2 см. Если вы решили заземлить один системный блок, достаточно одного прута. Для подключения группы розеток и нескольких мощных потребителей, понадобятся три больших прута и три отрезка метровой длины. Еще для обустройства заземляющего контура понадобится сварочный аппарат, мощная кувалда, а также медный кабель необходимой длины для завода в дом.

Последовательность работ по обустройству защитного контура следующая:

• На расстоянии 1–1,5 м от фундамента дома вбивается первый металлический штырь двухметровой длины. Над землей должен остаться «хвостик» в 5–10 см;
• Последующие два вбиваются таким образом, чтобы получился треугольник со сторонами около одного метра;
• К выступающим концам привариваются метровые отрезки для создания замкнутого контура;
• Для присоединения кабеля, к одному из штырей можно приварить обычную шайбу, в нее вкручивается болт с жестко намотанным проводом. Такой способ требует защиты от влаги и периодической проверки на надежность соединения;
• Еще один способ подсоединить кабель к контуру заземления – приварить к арматуре металлическую шину, которую можно завести непосредственно в дом. Такой способ более надежен и долговечен: место соединения меди с металлом меньше окисляется.

После того как провод заведен в дом, поступают, как и в предыдущем случае: подключают один системный блок, отдельную розетку или группу потребителей, требующих защитного заземления. В последнем случае кабель проводят по всему дому, а каждая розетка подключается отдельной жилой.

Как сделать заземление системного блока

Как отмечалось ранее, в большинство квартир в нашей стране не заведен заземляющий провод. Многие обходятся и без защитного контура, надеясь на русское «авось».

Задумывая ремонт (или до него), можно завести в квартиру заземление самостоятельно, тем более это не так сложно, как кажется на первый взгляд. Так можно заземлить не только системный блок, но и другую бытовую технику.

Заземление в городской квартире

Заземлить системный блок (и не только) в квартире довольно просто. На лестничной площадке расположен электрощит с разводкой по квартирам. Сам металлический корпус щитка надежно связан с землей внутренними коммуникациями: это одно из основных требований СНиП при возведении жилого дома. Теперь осталось лишь «дотянуться» до щитка, а сделать это можно следующим образом:

• Нужно проложить кабель (лучше многожильный медный) от места, где установлен системный блок до щитка;
• Провод не нужно сильно натягивать, он должен иметь слабину и небольшой запас с двух сторон;
• В электрощите находим место, где на его корпус прикручено много проводов;
• При помощи самореза по металлу прикручиваем свой провод на свободное место. Желательно место соединения зачистить напильником или крупной наждачной бумагой, для более надежного контакта;
• Если отверстие подходящего диаметра отсутствует, при помощи бура на саморезе, его можно просверлить самостоятельно.

После того как провод в квартире уложен, можно непосредственно заземлить системный блок. Для этого доступно несколько вариантов:

1. Подключить проведенный кабель непосредственно на корпус системного блока при помощи фиксирующего болта или через специальный разъем, имеющий обозначение GND (может потребоваться переходник);
2. Также заземление компьютера можно выполнить через розетку и вилку, имеющих по три контакта. Для этого заземляющий провод подсоединяется к отдельному контакту, имеющему специальное обозначение.

Второй способ технически более правильный, что позволяет выполнить подключение максимально аккуратно.

Защитный контур в частном доме

Для оборудования заземления в частном доме придется поступить другим способом.

Нужно подготовить металлическую арматуру: отрезок не менее 2 метра длиной и сечением более 2 см. Если вы решили заземлить один системный блок, достаточно одного прута. Для подключения группы розеток и нескольких мощных потребителей, понадобятся три больших прута и три отрезка метровой длины. Еще для обустройства заземляющего контура понадобится сварочный аппарат, мощная кувалда, а также медный кабель необходимой длины для завода в дом.

Последовательность работ по обустройству защитного контура следующая:

• На расстоянии 1–1,5 м от фундамента дома вбивается первый металлический штырь двухметровой длины. Над землей должен остаться «хвостик» в 5–10 см;
• Последующие два вбиваются таким образом, чтобы получился треугольник со сторонами около одного метра;
• К выступающим концам привариваются метровые отрезки для создания замкнутого контура;
• Для присоединения кабеля, к одному из штырей можно приварить обычную шайбу, в нее вкручивается болт с жестко намотанным проводом. Такой способ требует защиты от влаги и периодической проверки на надежность соединения;
• Еще один способ подсоединить кабель к контуру заземления – приварить к арматуре металлическую шину, которую можно завести непосредственно в дом. Такой способ более надежен и долговечен: место соединения меди с металлом меньше окисляется.

После того как провод заведен в дом, поступают, как и в предыдущем случае: подключают один системный блок, отдельную розетку или группу потребителей, требующих защитного заземления. В последнем случае кабель проводят по всему дому, а каждая розетка подключается отдельной жилой.

Заземление компьютера в квартире

В старых многоэтажных домах распределение электропитания по потребителям реализовано по схеме TN-C, в которой не предусмотрен отдельный проводник заземления. В такой системе в роли защитного и рабочего заземления выступает единственный провод PEN. Подводка электроэнергии к квартирным электрощитам выполняется кабелем с четырьмя жилами: три фазовых проводника и один нулевой. Заземление нуля осуществляется на распределительной подстанции. В квартирах проводка проложена двухжильным проводом и розетки не имеют заземления.

Как заземлить компьютер в квартире, расположенной в таком доме? Все достаточно просто! Конечно, можно создать индивидуальный контур заземления или демонтировать старую проводку и заменить ее на новую трехжильную, но это дорогостоящее мероприятие. Проще всего проложить дополнительный проводник от квартирного электрощита до места расположения компьютера. Это самый часто используемый способ заземления не только компьютера, но и любой бытовой техники. Алгоритм выполнения работ по такому методу будет выглядеть следующим образом:

• прокладываем кабель заземления (желательно многожильный медный большого сечения) от компьютера до квартирного распределительного щитка;
• в электрическом щите находим место, где множество проводников прикручено к его металлическому корпусу;
• с помощью самореза или болта закрепляем конец заземляющего кабеля на корпусе электрического щитка в свободном месте;
• соединение должно быть надежным, поэтому место монтажа и конец провода необходимо тщательно зачистить;
• после всех этих операций можно заземлить компьютер двумя способами: закрепить заземляющий кабель на корпусе устройства или присоединить к контакту розетки.

Подключить заземляющий провод к корпусу системного блока можно двумя способами: используя резьбовое соединение, размещенное на шасси устройства, или через разъем GND, специально предназначенный для этих целей. Заземление компьютера через розетку с подключением «земли» к специальному контакту будет наиболее грамотным, с технической точки зрения, вариантом. В любом случае какой бы способ вы ни выбрали, ваш компьютер будет заземлен в соответствии с требованиями ПУЭ.

Зачем заземлять компьютерную технику

Такие защитные мероприятия носят рекомендательный характер. Конкретного документа, регламентирующего необходимость технологического заземления вычислительной техники, не существует.

Нормативным документом с наиболее актуальными материалами, обосновывающими значимость проведения таких работ, выступает ГОСТ Р 50571.22 (Заземление оборудования обработки информации).

Важно! Осмотрев кабель питания, посредством которого системный блок подключается к электросети, можно заметить три вывода: выводы двух питающих проводов (первый — ноль, второй — фаза), а третий провод — заземление. При производстве компьютера предусматривается необходимость его заземления

Такое конструктивное решение инженеров должно мотивировать пользователей на заземление своих ПК.

Правильное производство заземляющих работ компьютерной техники позволит:

1. Исключить пагубное воздействие статического электричества на устройство. Для этого пользователь должен защитить системный блок от статики. Потенциал статического электричества может достигать нескольких кВт. Такой разряд способен нанести существенный вред электронным компонентам ПК. Устройство системного блока, в частности внутреннее обустройство блока питания, схематически обустроено под отвод импульсных скачков в сети и напряжений статики. Реализуется отвод посредством специальных элементов (диоды, супрессоры, конденсаторы и т. п.), которые находятся на платах системного блока. Электрическое соединение всех заземляющих точек в одну позволяет реализовать заземление устройства двумя способами: заземлить корпус или подключить блок питания к заземленной розетке при помощи провода с заземлением.
2. Предотвратить поражение током пользователя ПК. К примеру, на корпусе создается потенциал и происходит следующее: человек одновременно прикасается к отопительному прибору и к металлическим компонентам корпуса ПК (неокрашенным). Показатель в 110 вольт переменки напряжения на корпусе устройства не представляет смертельной опасности, но все же пользователь ощутит дискомфорт от удара. При наличии заземления такой разряд уйдет в землю через проводник с незначительным сопротивлением.
3. Уменьшить воздействие электромагнитных излучений. Современные технологии производства различной вычислительной техники реализуются в соответствии с правилами норм безопасности. Одним из основных требований такой документации выступает уменьшение уровня электромагнитных излучений устройств. Добиться качественного результата, уменьшив уровень такого воздействия, невозможно, если устройство не заземлено. У пользователей при частой и продолжительной работе с ПК могут наблюдаться головные боли и переутомление.
4. Снизить воздействие внешних наводок. Наводка — дополнительное напряжение в проводнике, возникающее вследствие паразитных сигналов от разных электромагнитных полей. На практике особенно четко отображается такое воздействие, когда построена домашняя сеть. Наводки выступают одной из основных причин возникновения помех в локальной сети дома (фон и шум аудиосистемы ПК). Особенно актуально исключить такие помехи, когда устройства предназначаются для эксплуатации в офисе. Если заземлены все ПК сети (домашней или офисной), их производительность будет намного эффективнее.

Съемная боковая стенка системного блока должна быть всегда закрыта. Заземленный, полностью закрытый металлический корпус будет служить защитным экраном, уменьшая потенциал негативного воздействия на пользователя.

Все существующие требования о том, как заземлить компьютер, основаны исключительно на рекомендациях о правильной реализации работы с вычислительной техникой.

Заземление компьютера в квартире

В старых многоэтажных домах распределение электропитания по потребителям реализовано по схеме TN-C, в которой не предусмотрен отдельный проводник заземления. В такой системе в роли защитного и рабочего заземления выступает единственный провод PEN. Подводка электроэнергии к квартирным электрощитам выполняется кабелем с четырьмя жилами: три фазовых проводника и один нулевой. Заземление нуля осуществляется на распределительной подстанции. В квартирах проводка проложена двухжильным проводом и розетки не имеют заземления.

Как заземлить компьютер в квартире, расположенной в таком доме? Все достаточно просто! Конечно, можно создать индивидуальный контур заземления или демонтировать старую проводку и заменить ее на новую трехжильную, но это дорогостоящее мероприятие. Проще всего проложить дополнительный проводник от квартирного электрощита до места расположения компьютера. Это самый часто используемый способ заземления не только компьютера, но и любой бытовой техники. Алгоритм выполнения работ по такому методу будет выглядеть следующим образом:

• прокладываем кабель заземления (желательно многожильный медный большого сечения) от компьютера до квартирного распределительного щитка;
• в электрическом щите находим место, где множество проводников прикручено к его металлическому корпусу;
• с помощью самореза или болта закрепляем конец заземляющего кабеля на корпусе электрического щитка в свободном месте;
• соединение должно быть надежным, поэтому место монтажа и конец провода необходимо тщательно зачистить;
• после всех этих операций можно заземлить компьютер двумя способами: закрепить заземляющий кабель на корпусе устройства или присоединить к контакту розетки.

Важно! Не следует заводить провод заземления под болт соединения двух проводников N и P. Никогда не соединять медный провод с алюминиевым, это приведет к быстрому разрушению контакта и возникновению возгорания

Подключить заземляющий провод к корпусу системного блока можно двумя способами: используя резьбовое соединение, размещенное на шасси устройства, или через разъем GND, специально предназначенный для этих целей. Заземление компьютера через розетку с подключением «земли» к специальному контакту будет наиболее грамотным, с технической точки зрения, вариантом. В любом случае какой бы способ вы ни выбрали, ваш компьютер будет заземлен в соответствии с требованиями ПУЭ.

Заключение

В заключение хочется сказать: если вы не в состоянии самостоятельно справиться с заземлением компьютера, в связи с отсутствием начальных знаний электротехники или по другим причинам, лучше не рискуйте! Обратитесь к профессионалам и они сделают эту работу быстро и качественно!
