Сооружение колодца из бетонных колец поэтапно
При выборе материала для внутренней обшивки нужно руководствоваться их особенностями. Дерево использовали столетиями, но только потому, что не было технологии железобетонных колец. Оно гниет, в нем заводятся паразиты, и чистить такой источник приходится чаще.
Чтобы построить колодец на даче своими руками, достаточно выполнить следующее:
- Провести геологическую разведку или определить место народными методами.
- Вырыть колодец до уровня, когда вода в ней будет накапливаться естественным образом.
- Смонтировать трубу из ж/б конструкций, которые образуют стенки источника.
- «Запечатать стыки», сделав их герметичными, чтобы грязь из верхних слоев грунта не проникали внутрь.
- Уложить глиняный замок, чтобы верховодка не портила качество воды.
- Благоустроить источник, и декорировать его снаружи в дизайнерском стиле.
При этом, приступая к строительству колодца для дачи своими руками, нужно учитывать требования, которые присутствуют на всех этапах.
Техника безопасности
При рытье учитывают, что грунт может обрушиться, и нельзя приступать к рытью без помощников. Рыть колодец своими руками придется до тех пор, пока естественный приток воды не будет наполнять его до полуметрового уровня.
Это значит, что нужно сапоги-бахилы. Их можно купить в любом рыболовном магазине, где продается охотничья экипировка. Применение электрического оборудования не рекомендуется, так как влага может привести к замыканию. И чтобы избежать ударов током, пользуются ручным механическим инструментом.
Установка колец в колодец своими руками без применения спецтехники невозможна. Масса бетонных конструкций слишком велика, чтобы поднимать и перемещать их без крана. Работу со стропами должен выполнять специалист-стропольщик. Нужно, чтобы для раскладки крана имелась ровная, свободная от строений площадка.

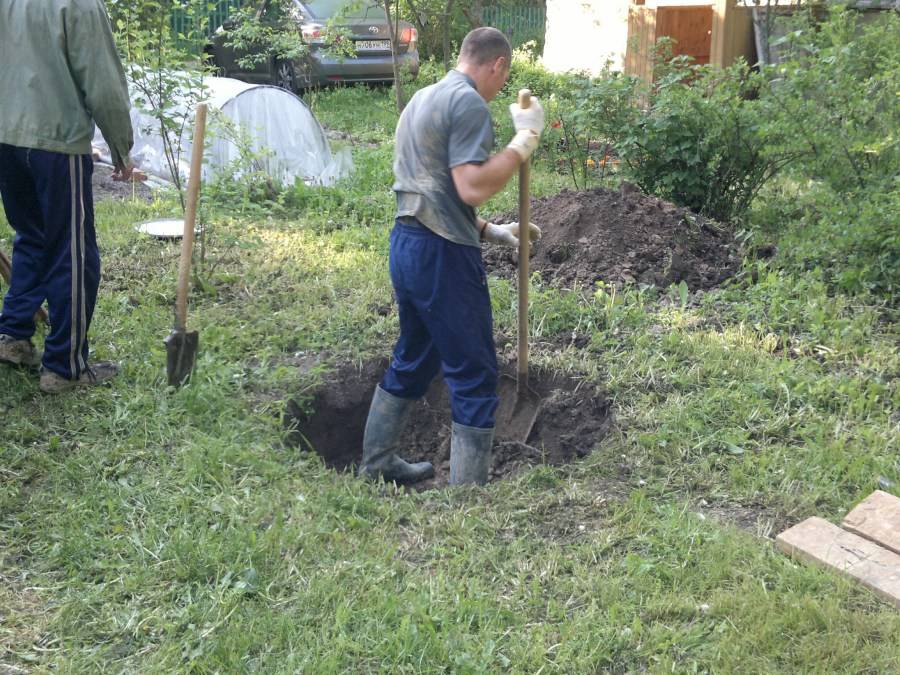

Копка колодца
При прохождении плотных пластов грунта используют ударный инструмент – кирку. Разрыхленный грунт грузится в ведро, прикрепленное к веревке. Помощник должен своевременно вынимать его не поверхность, освобождать, и опускать порожним в разрез. Нужно позаботиться, чтобы прибывающая вода откачивалась из ямы. Для этого используют электронасосы и помпы.
Глиняный замок и отмостка
Когда смонтированы все кольца, часть выработанного грунта укладывается и уплотняется в качестве обратной засыпке. Это нужно делать при постановке каждого железобетонного элемента. Два верхних кольца не обкладывается, а пространство вокруг него раскапывается. Копка продолжается, пока вокруг не будет вырыта яма на метр от наружной грани бетона. Глубина – ниже соединения первого и второго кольца, если считать сверху.
Далее выполняют следующее:
- Укладывают полиэтиленовую пленку.
- Закладывают пластичную глину.
- Укладывают декоративное покрытие.
Глина выдерживается влажной, должна быть достаточно пластичной. Технология укладки имеет ряд характерных особенностей. Работы выполняются спустя 2 года после запуска источника. Это нужно, чтобы грунт вокруг колец уплотнился естественным способом.

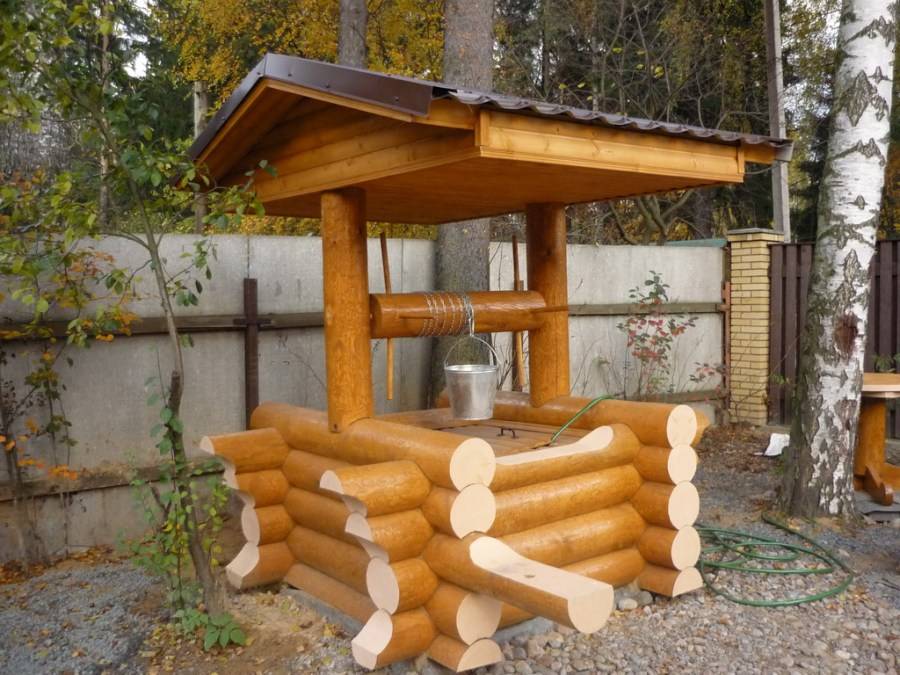

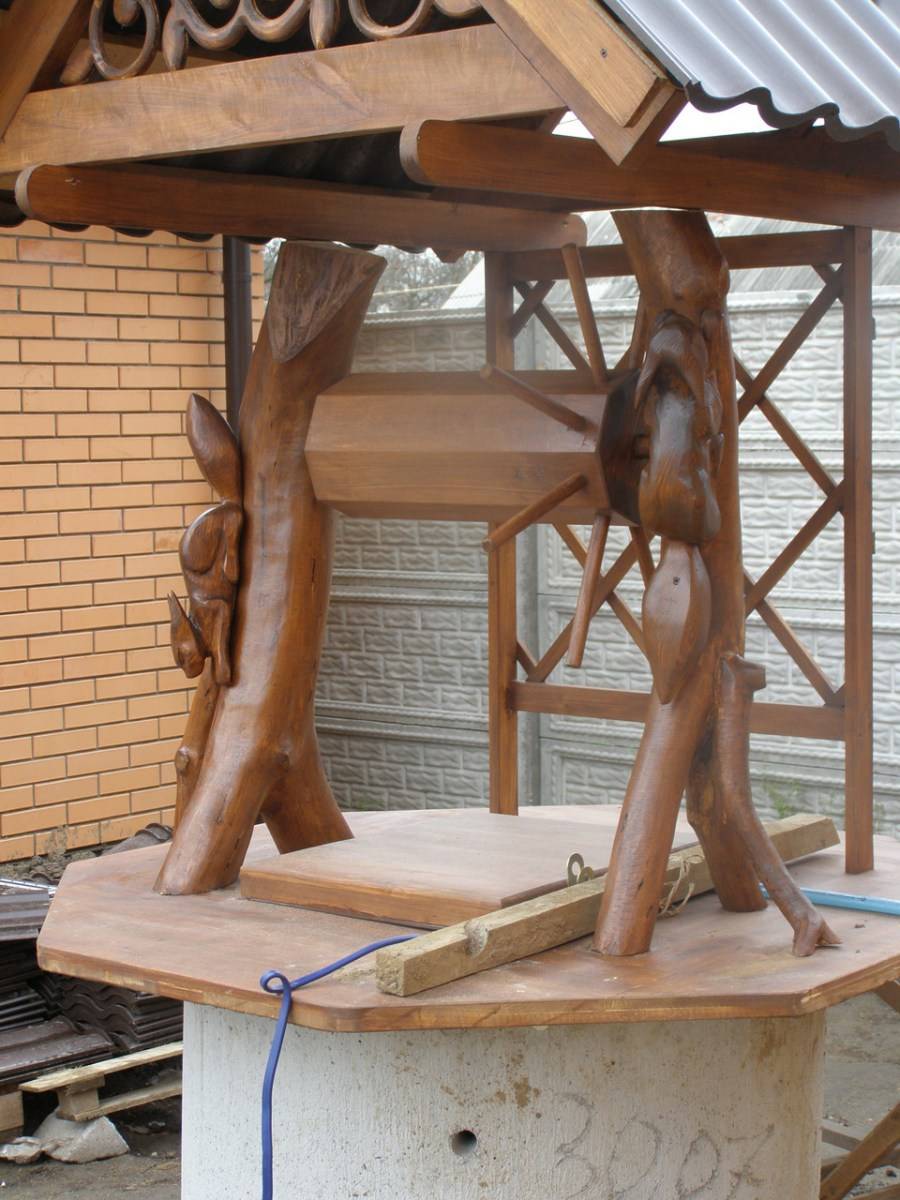

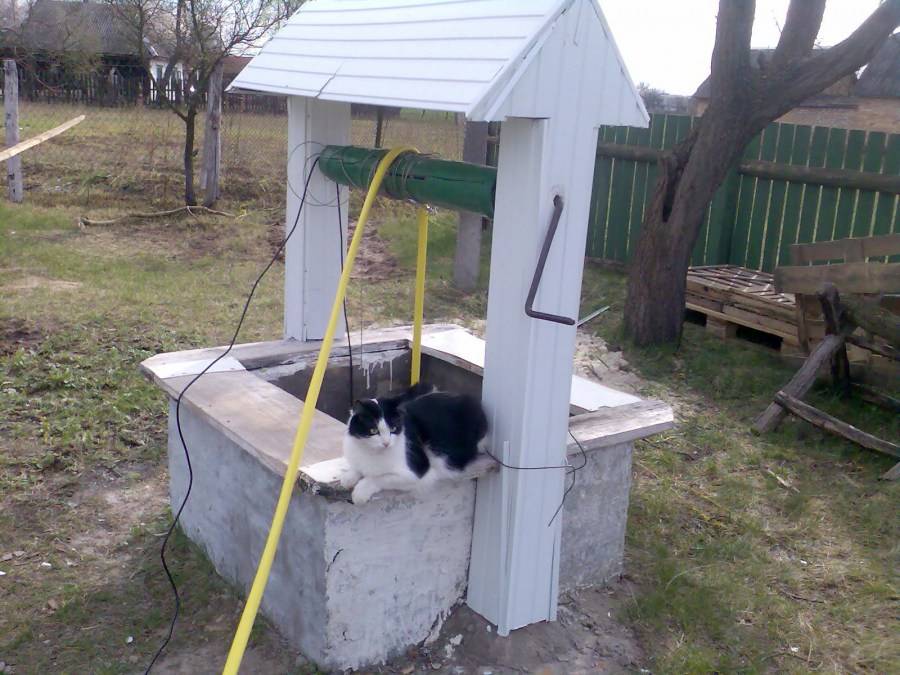

Сооружение оголовка
Выступающую часть первого кольца можно облагородить любым отделочным материалом (дерево, кирпич). Главное, чтобы оголовок был выше уровня земли на 60-90 сантиметров. Если предполагается поднятие воды со дна ведрами, потребуется специальный барабан с коленчатой рукоятью. При применении глубинных насосов для колодца, установка этого оснащения не обязательна.
Раскачка колодца
Знания того, как построить колодец, недостаточно, чтобы начать пользоваться водой в бытовых целях, питья и приготовлении пищи. Чтобы убрать грязь, которая находится в воде в виде взвешенных частиц почвы, необходимо воспользоваться дренажным насосом. Производят 3-4 процедуры откачки воды, а затем дают ей выстояться. Проблему можно решить установкой фильтрационного оборудования.

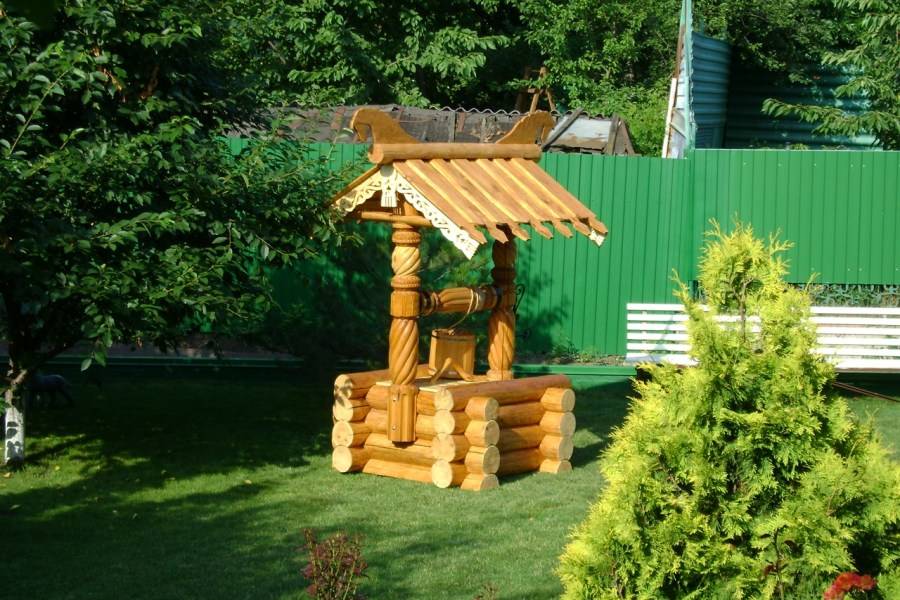

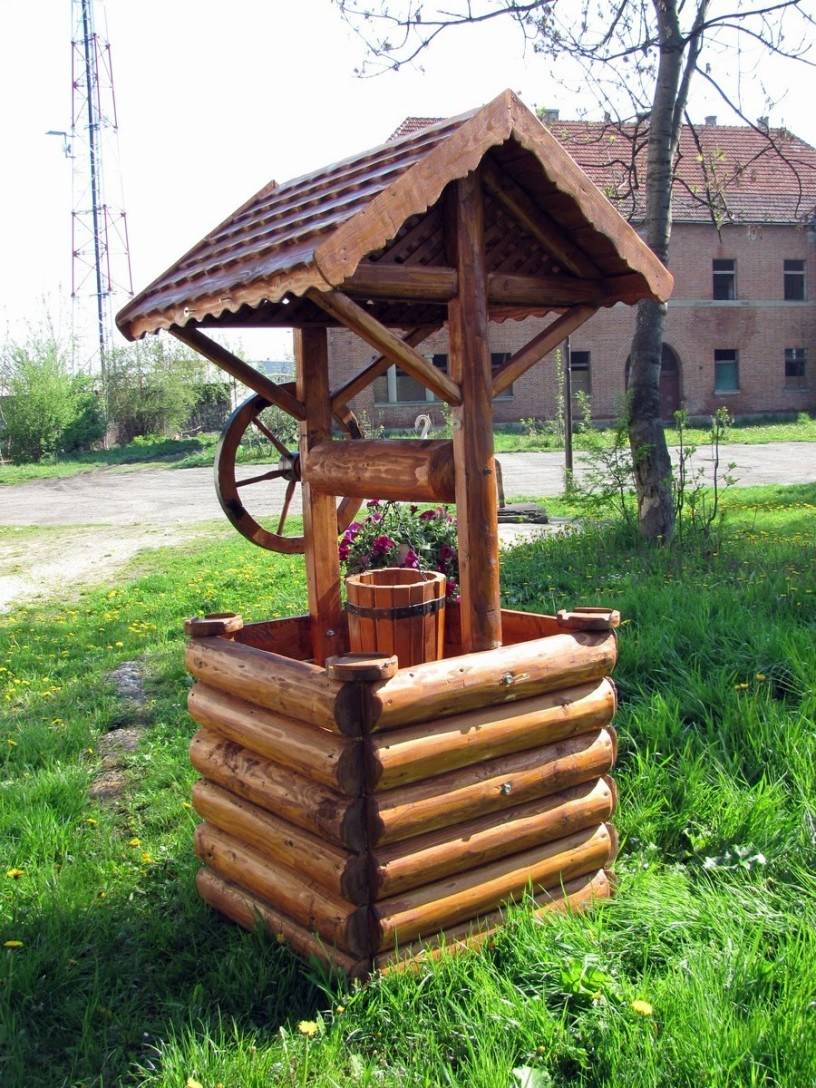

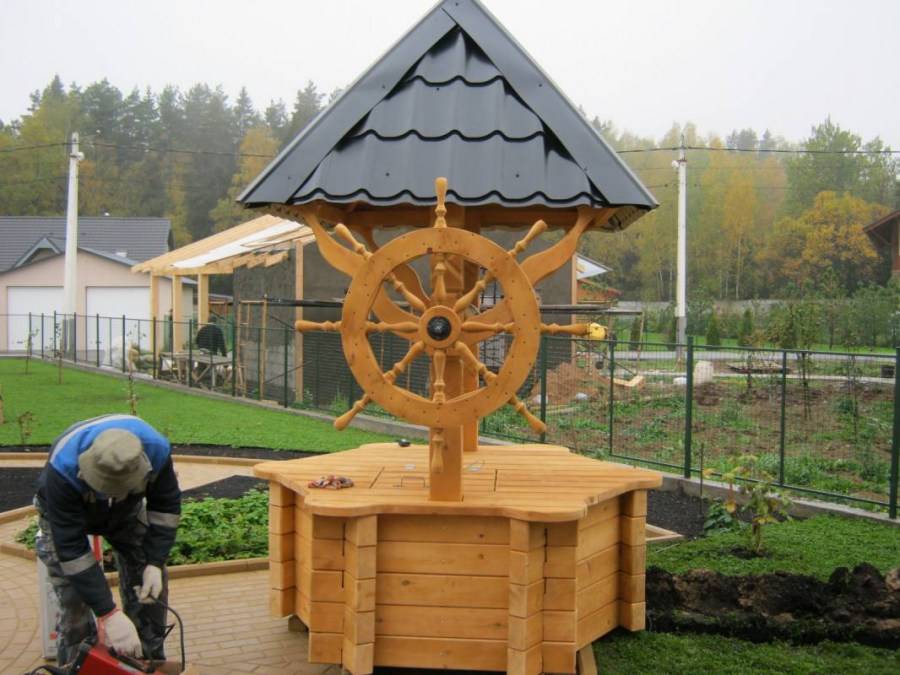

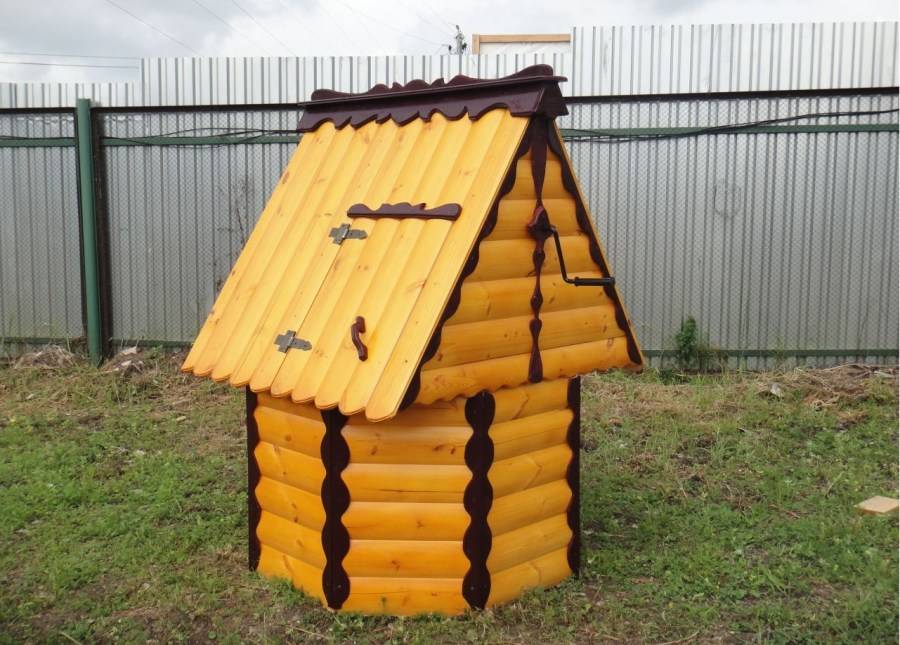

Обустройство и декоративная отделка
В качестве дополнительного оснащения монтируют трубопровод, а систему оснащают насосом, фильтром, запорной арматурой, обратным клапаном и т.д. Так формируется целостная автономная система водоснабжения частного дома, которая будет обеспечивать семью чистой питьевой водой.
Как выбрать место
Начальным этапом строительства колодца является правильный выбор его расположения. Гидрогеологические исследования, проведенные на участке, позволяют научным способом установить наиболее подходящее место сооружения источника воды. Но данный способ требует больших материальных затрат.
Допускается сооружать колодец рядом со скважиной. Для удобства использования источник воды должен располагаться не дальше 5 м от дома.
Колодцы на соседних участках
Перед началом строительных работ полезно узнать о том, на какой глубине залегает водоносный слой грунтовых вод у ближайших соседей, какого качества у них питьевая вода. Но полностью доверять данной информации нельзя, т.к. водоносные слои могут быть неравномерными.
Растения
Глубину залегания воды могут подсказать растения, заселяющие нераспаханный приусадебный участок. Над неглубоким водоносным слоем произрастают растения с поверхностными корнями — ольха, крушина, береза, багульник, мать-и-мачеха и пр.
Другие деревья и кустарники сосредотачиваются на местности с глубоким залеганием вод. К ним можно отнести сосну, орех, можжевельник, шалфей.
Наблюдения за живностью и природой
Внимательно наблюдая за своим участком, можно обнаружить множество подсказок близкого расположения к поверхности земли подземных вод. Ранним утром летом можно заметить в низинах клубы тумана. Жарким днем домашние животные в поисках прохлады ложатся в местах, подходящих для строительства колодца. Предсказателями близости воды могут стать стаи комаров и мошек, кружащиеся в безветренную погоду над такими участками. А мышиные гнезда можно найти только там, где сухо.
Народные методы
Существуют множество народных методов поиска воды, которые не потеряли актуальности сегодня. Наиболее результативными методами можно считать следующие:
Неглазированные глиняные горшки наполняются солью, с внешней стороны оборачиваются в натуральную ткань и взвешиваются. После этого емкости закапываются в землю на глубину 50 см в разных местах. Через сутки производится выкапывание. Чем больше стала масса горшка с солью, тем он ближе расположен к водоносной жиле
Важно данный эксперимент производить в сухую погоду.
Использование рамки из ивовой лозы. Для ее приготовления подходящий прутик расщепляется на 2 части, чтобы между ними получился угол не менее 150°
Конструкция высушивается. Для поиска воды с данной рамкой медленно обходится весь участок. Над местом нахождения водоносного слоя средняя часть рамки будет направлена вниз.
В сухую погоду однотипные банки из стекла в перевернутом виде закапываются в грунт на глубину 5 см. Через сутки производится их выкопка. Емкости с большим конденсатом укажут на наличие воды.
Как найти место?
Вначале следует произвести поиск воды. Самый простой способ — поинтересоваться у соседей. Если у них источника нет, то искали ли они его. В случае неудачных попыток соседей найти жидкость будет нереально. Определить место, где копать, можно самостоятельно. Если же источник присутствует, то перед тем как искать воду на приусадебном участке, следует отталкиваться от таких факторов:
- Рельеф местности.
- Тип грунта.
- Климатические условия.
- Природа и растения.
Все эти методы — только способы приблизительного определения места, где могут залегать водоносные слои. Ни один из них не дает гарантий, но если в результате от нескольких способов вы получите более-менее конкретное место, имеет смысл пробовать копать колодец именно тут.
Колодцы на соседних участках
Вы наверняка знаете, что пласты пород залегают совсем неравномерно, так же как и водоносные слои. Если у соседей вода на расстоянии 6 метров, это не значит, что и у вас она будет точно там же. Может быть выше или ниже, а может уйти резко куда-то в сторону. Так что это — только приблизительная «пристрелка» на местности.
Инструменты, необходимые для рытья колодца
Растения
Этот способ подходит, если участок еще не распахан. Осматриваете «местную» растительность, выявляя островки характерной травы. Не единичные растения (могут быть случайно занесены), а именно островки, поляны и т.п.
Растения, указывающие на какой глубине находится водоносный слой
Наблюдения за живностью и природой
Самые лучшие предсказатели — мелкая мошкара. В теплое время года, в безветренную погоду, вечером, перед заходом солнца, посмотрите на участок. Если есть места, где «зависают» столбами мошки, скорее всего в этом месте, причем довольно близко, находится вода.
Мошка вьется в тех местах, где вода подходит ближе всего
Чтобы убедиться в этом, можно пронаблюдать за этим местом утром. Если вода действительно близко, тут будет клубиться туман.
По «концентрации» тумана можно определить, где вода ближе
Народные методы
Находим глиняную посудину. Желательно не глазированную. Но найти такую сейчас сложно, так что любой кувшин или горшочек подойдет. Нет и этого? Можно и обычную кастрюлю использовать, только с широкую.
В посуду насыпают высушенный в духовке силикагель. Нет его, не знаете где взять? Берете керамические кирпичи, разбиваете до состояния мелкой крошки (не муки, а крошки), просушиваете пару часов в духовке. Засыпаете в посудину доверху, завязываете сухой х/б тряпкой. Только так, чтобы не развязалась. Взвешиваете и результат записываете.
В предполагаемом месте/местах нахождения воды выкапываете яму глубиной 1-1,5 метра, в нее ставите кастрюлю и присыпаете землей. Оставляете на сутки. Потом откапываете и снова взвешиваете. Чем сильнее изменилась масса, тем больше воды в данном месте (или ближе к поверхности она находится).
Строительство колодца: какой выбрать – шахтный или трубчатый
Выбор варианта водоснабжения для загородного участка зависит от многих факторов. В первую очередь необходимо определить расход воды, соответствующий потребностям в конкретном случае. Существует два распространенных варианта водоснабжения дома, который невозможно подключить к централизованной коммуникации.
Самые распространенные варианты водоснабжения в частном доме – это колодец и скважина
Первый из них – скважина, то есть трубчатый колодец. Однако такой вариант не подходит для самостоятельной установки, так как требует задействования специального бурового оборудования. В свою очередь, шахтный колодец вполне реально организовать самостоятельно. Причем для этого не требуются профессиональные навыки. Чтобы сделать колодец такого типа достаточно просто следовать инструкции.
Для организации колодца подходящей конструкции необходимо сначала ознакомиться с факторами, влияющими на выбор водоснабжения. Ключевым из них является глубина залегания водоносного слоя. Она может быть разной и зависит от индивидуальных особенностей местности, на территории которой располагается дачный участок.
Также важным фактором, определяющим тип будущего водоснабжения, является вид грунта. Например, если почва очень каменистая, то бурение скважины (трубчатого колодца) вызовет определенные затруднения. В таких случаях рекомендуется выкопать шахтную разновидность.
Перед началом установочных работ и покупкой необходимого материала и оборудования рекомендуется заранее определить суточную норму воды. Данная цифра должна соответствовать вашим потребностям, поэтому она определяется в зависимости от региона, количества проживающих человек и других, второстепенных факторов. После расчета потребления жидкости подбирается наиболее подходящий вариант водяного насоса для колодца.
Классический шахтный колодец в большинстве случаев является наиболее оптимальным вариантом
Важно знать, что существует три водоносных слоя, однако чаще всего используется средний. Этот факт объясняется тем, что верхний слой содержит воду, которая отличается крайне низкими качественными характеристиками, поэтому является непригодной для питья
Это связано с тем, что в него попадают осадки в виде дождя и талого снега.
В свою очередь, самый глубокий слой, который называется артезианским, содержит чистую, качественную воду. Однако стоимость бурения скважины, способной осуществлять забор жидкости из него, слишком высока. Обслуживание такого колодца является дорогостоящим. Таким образом, самым подходящим вариантом является средний водоносный слой.
Стандартная глубина скважин колеблется в пределах от 10 до 20 м. В некоторых ситуациях (из-за особенностей местности) установка обычного колодца является попросту невозможной. Это вынуждает хозяев дачных участков обращаться за помощью к специалистам, использующим буровую технику.
В остальных случаях рекомендуется устанавливать шахтную разновидность, которая является наиболее приемлемой. В случае необходимости можно воспользоваться услугами профессионалов. Цена копки колодцев с кольцами (общая сумма) может быть разной. Она зависит от количества элементов, их габаритов, а также от расценок компании, которая занимается работой такого рода.
Для установки трубчатого колодца необходимо специальное оборудование
Использование трубчатого колодца имеет еще один минус, который в некоторых случаях является довольно существенным. Работа скважины зависит от качества подачи электроэнергии. Поэтому, если в вашем доме постоянно происходят перебои с электричеством, лучше отдать предпочтение обычному колодцу.
Глубина шахты
Условно водоносные слои можно разделить на несколько горизонтов. Для полноценного колодезя достаточно вкопаться в первый. Обычно глубина колеблется от 5 до 30 метров. В зависимости от попадания в водоносный слой колодцы на даче делятся на 3 типа (ниже схема):
- Совершенные с зумпфом (В).
- Совершенные (Б).
- Несовершенные (А).
В третьем случае приток воды возможен через дно и боковые стенки. Во втором случае исключительно через стены, а что касается зумпфа, то шахта будет располагаться в породе. За счет этого запас жидкости значительно увеличивается.
Исходя из особенностей грунта в вашей местности, вам необходимо выбрать наиболее доступный метод технологии монтажа своего колодца.
Безопасность при работах
Строить бетонный или деревянный колодец своими руками рекомендуют с учетом нормативов безопасности:
Копка углубления в грунте выполняется в специальной защитной одежде для строительных работ, в стандартном комплекте рукавицы, каска, защитная повязка, обувь из плотной резины и т.д.
Для работ используются инструменты проверенных марок без трещин, неполадок.
При использовании лебедки, треноги проверяется надежность устройств.
При обустройстве водоснабжения скважин рекомендуется соблюдать осторожность, не завышать темпы работы для предотвращения нарушений.
Для фиксации ведра на веревке используют карабины, не рекомендуют завязывать трос на узлы.
На место работы не допускают детей.
Во время копки необходимо учитывать возможность выведения из грунта опасных газов. При возникновении головокружения рекомендуют приостановить работы и подняться.
При большом объеме земляных работ рекомендуется выкапывать котлован посменно.
Почву, которую поднимают, выкладывают не ближе 3 м от углубления под водоисточник.
Тип и строение
Колодцы чаще всего бывают 2 типов:
- шахтные;
- трубчатые.
Более распространенной конструкцией считается первый вариант колодцев. Это связано с более простой технологией работ, с возможностью постройки ручным способом, наименьшими материальными затратами. При строительстве трубчатого колодца без использования бурильной техники не обойтись.
Тип колодезной шахты
Колодец — круглая или квадратная шахта, наполненная грунтовыми водами, пригодными питья и для хозяйственного использования.
Данная конструкция может включать:
- оголовок (наземную часть);
- ствол;
- водоприемник (нижнюю часть шахты).
Глубина ствола в зависимости от нахождения грунтовых вод может быть различной — от 10 до 30 м. Шахта колодца может быть построена из любого материала — из бетонных колец, бревен, кирпича. В таком строительстве часто применяются готовые кольца из бетона. Недостатками данного типа колодезной шахты можно считать недостаточную герметичность стыков, через которые может происходить загрязнение воды.
Тяжелее в выполнении, но дешевле и прочнее шахта из монолитного бетона. Данную конструкцию сооружают на выбранном месте с использованием съемной опалубки, железобетонной арматуры и бетона.
Как определить водоносный горизонт
Вода под землей находится между 2 водоупорными слоями, состоящими из прочных пород (известняка или глины). Водоносный слой состоит из песка. Появление песка при копке грунта говорит о наличии водоносного горизонта. Но он может быть небольшим и недостаточным для наполнения колодца. В этом случае следует продолжать копку до следующего водоноса. Первый водоносный слой называется верховодкой, он непригоден для питья.
Донный фильтр в колодце
Донный фильтр в колодце предназначен для очистки воды от ила и песка. Его сооружают из 3 слоев щебня или гравия. Внизу шахты в 2 ряда с небольшими зазорами устанавливаются крупные камни плоской формы. На них укладываются камни меньшего размера, формируя слой 10-15 см. Мелкая фракция камней (галька) засыпается поверх средних камней и необходима для фильтрации песка.
При вязком дне колодца сооружается пол из досок, свободно пропускающий воду, поверх которого укладываются очистительные слои.
2 Технология
Если подразумевается работа самостоятельно и без применения крупной строительной техники, то лучше всего подойдет использование открытого и закрытого способов монтажа.
Именно они в народе считаются самыми простыми и эффективными. Сейчас мы рассмотрим каждый из этих способов, а также оценим их плюсы и минусы.
2.1 Открытая разработка
Открытая разработка колодца намного предпочтительнее, так как выкопать колодец своими руками по таким алгоритмам намного проще. Работа в открытую предусматривает сначала выкапывание котлована нужных размеров, а затем уже монтаж дна, колец и выполнение других работ.
Этапы работы:
- Определяем место расположения колодца.
- Начинаем раскапывать котлован
- Постоянно углубляемся, пока не дойдем до расчетной глубины.
- Формируем дно колодца из очищенной гальки.
- С помощью лебедок и специальных приспособлений монтируем бетонные кольца. Монтаж проводим по очереди.
- Заделываем стыки между кольцами, корректируем их положение.
- Засыпаем проемы между краем котлована и кольцами.
- Утрамбовываем грунт.
- Монтируем крышку на колодец.
- Промываем источник, пока его не наполнит чистая и свежая вода.
Как видим, работать по такому принципу достаточно легко. Яму под колодезь можно раскапывать любых размеров. Это позволяет существенно упростить работу самим землекопам.
Никакой камень, булыжник или пласт вам не станет помехой. Грунт и все лишнее вынимается из колодца с помощью лебедки.
После разработки достаточно глубины принимаются за формирования дна. Затем кольца с помощью кантования и механического оборудования опускают внутрь ямы и корректируют их положение. Кольца монтируют одно за другим, пока полностью не завершат работу. Последнее должно возвышаться над уровнем земли на 70-100 см.
Из недостатков такого способа можно отметить его увеличенную трудоемкость, необходимость применения лебедки и т.д.
Плюс стоит отметить, что в открытом положении котлован под колодец может находиться несколько суток. На третий или четвертый день он начнет осыпаться. Работать в таких условиях вам нельзя.
2.2 Закрытая разработка
Этот метод отличается тем, что копка ведется по немного другому алгоритму. Сначала вырывается небольшая, но очень точная по своим габаритам яма, в которую сразу же опускают первое бетонное кольцо. Затем производится копка колодца.
При понижении уровня кольцо под своим же весом просядет, а затем на него еще и смонтируют следующий элемент шахты. Таким образом, конструкция под своим же весом будет опускаться, что позволяет нам разрабатывать колодец практически без инструмента.
Разработка грунта для формирования колодца закрытым способом
Непосредственно для работы понадобится только лом, лопата, кирка и несколько человек.
Этапы работы:
- Определяем место расположения колодца
- Отмеряем окружность, что практически точно отвечает наружному диаметру обсадного кольца.
- При достижении глубины 1-1.5 м опускаем первое кольцо и монтируем его в правильном положении.
- Прокапываем котлован еще на 1-1.5 метра. Опускаем следующее кольцо.
- Продолжаем работу, пока не дойдем до нужной глубины.
- Занимаемся подготовкой и монтажом дна шахты.
- Заделываем все стыки.
- Промываем шахту и готовим ее к использованию.
- Монтируем крышку колодца.
Как видим, работать по такой технологии проще. Даже породы вам придется вынимать меньше. Однако стоит понимать, что при столкновении с препятствиями (крупными булыжниками, плавунами и т.д.) вас ждут куда более серьезные проблемы.
Вынуть из земли даже обычный булыжник, когда тебя со всех сторон ограничивает бетонная конструкция – это дело не из легких.
Также при работе по закрытой технологии очень важно быть точным в расчетах и учитывать все возможные нюансы
Что потребуется для работы
Если определились с местом, нужно наметить и время выполнения дальнейших работ. Есть распространенное мнение, что оптимальным временем является зима – грунтовые воды находятся «в покое» на самой нижней точке своего залегания. Однако, с этим иногда трудно согласиться, так как зимой проводить землеройные работы, да еще в условиях повышенной влажности и постоянного поступления воды на завершающем этапе – очень сложно и достаточно опасно. К тому же, в теплой одежде в тесной шахте колодца работать будет очень непросто. Правда, при рытье глубоких колодцев (порядка 10 – 15 метров) зимой в них легче поступает воздух, а летом с этим могут быть проблемы. Но все же для колодцев средней глубины оптимальным временем для рытья видится конец лета и начало осени – до наступления периода дождей.
Из инструментов понадобятся:
— лопаты, штыковая и совковая у укороченнымичеренками;
— лом и кирка для проходки через плотные слои грунта;
— ведра для подъема выбранного грунта и тачка для его отвоза в сторону;
— канаты для подъемаведер, стропы для вывешивания и установки железобетонных колец;
— тренога, устанавливаемая над шахтой, с закрепленным на ней подъемным механизмом (колодезным воротом, полиспастом, лебедкой, талями и т.п.)
— отвесы и строительный уровень для тщательного контроля вертикальности проходки;
— средства защиты и страховки – каска, страховочный пояс с линем;
— для откачки поступающей воды потребуется дренажный насос;
— материалы и инструменты для проведения гидроизоляционных работ.
Большинство современных колодцев исполняется из железобетонных колец. Лучше всего приобретать такие изделия, которые имеют замковую часть «в четверть» для отцентрованного и плотного прилегания колец друг к другу. Стандартный размер кольца – 1000 мм – внутренний диаметр, 1160 – наружный, толщина стенки – 80 мм, максимальная высота – 900 мм. Весит такое изделие (КС-10—9) 600 кг. При необходимости, можно приобрести кольца того же диаметра, но меньшей высоты – 300, 500 или 600 мм. На стенках таких колец есть отверстия для заведения стропов при вывешивании и опускании их в шахту.
Сколько потребуется колец – вопрос для каждого конкретного места индивидуальный. Стоит разузнать у соседей – какой глубины колодец у них, этот показатель не должен сильно измениться. При этом учитывают и саму конструкцию колодца – высоту самой водоносной части, ствола и оголовка.
Закрытый способ обустройства колодца
Когда на участке песчаный грунт, открытая технология не подойдет, поскольку имеется слишком большая вероятность, что стенки шахты начнут осыпаться. Это обстоятельство значительно затруднит работу и может быть опасным для того, кто собирается копать колодец.
В таком случае применяют способ копки колодцев с кольцами. Он сложнее, чем открытый метод, но намного безопаснее. После того как место для шахты выбрано, нужно вырыть небольшое углубление для первого из колец, его размер может быть от 20 до 200 сантиметров.
Диаметр ямы делают в соответствии с размером бетонного изделия. Когда установлено первое кольцо, внутри конструкции начинают выбирать грунт. Поскольку кольцо из бетона тяжелое, оно будет опускаться благодаря собственному весу. Постепенно изделие настолько опустится в углубление, что можно будет приступать к монтажу второго.
Его максимально точно опускают на предыдущее кольцо, скрепляя их между собой металлическими скобами и раствором. Главное в процессе установки не допускать перекосов, в противном случае герметичность стыков и швов будет утрачена. Таким образом, монтируют одно за другим все кольца.
Когда стены шахты подготовлены, их нужно гидроизолировать, сделать ее дно и верхнюю часть. Все названные этапы вне зависимости от способа копки не отличаются. При выборе варианта, как вырыть колодец, необходимо помнить, что при проведении земляных работ могут возникать различные нюансы. Например, заглублению в грунт станет препятствовать большой валун и его потребуется достать.
Можно намного проще справиться с подобными проблемами, когда выбор сделан в пользу открытого варианта. Недостаток закрытого метода заключается в том, что в колодец проникает верховодка. В ней содержится больше разных примесей, чем грунтовых вод, и она с большой вероятностью загрязнит водяной источник. Избавиться от нее удается не во всех случаях.
Открытый вариант также нельзя назвать идеальным, так как приходится выкапывать яму большего размера, чем колодец, а это приводит к увеличению трудозатрат.
Гидроизоляционные работы
Итак, вы удачно обустроили ствол колодца, соорудили фильтр. Теперь надо защитить внутреннюю часть. Для этого осуществляется гидроизоляция с применением смеси клей ПВА + цемент. Такой раствор хорошо перемешивают, формируя однородную массу. Работы можно провести в два этапа:
- жидкую массу при помощи кисти наносят на все швы;
- затем шпателем заделывают более густым раствором.
Также вы можете приобрести готовый гидроизоляционный материал, не содержащий битума.
Потом сооружают глиняный замок, набивая траншею этим материалом. По уровню земли формируют уклон по направлению от колодца для отвода осадочных вод. Площадку желательно забетонировать. Верхние кольца можно дополнительно обернуть пленкой.
До начала пользования воду нужно откачивать. Делают это в течение 2-3 недель, после чего вода сдается на лабораторные исследования.
Подбор материала
Ранее популярностью пользовались деревянные колодезные сооружения. Сейчас такой вариант менее распространен при обустройстве загородных домов. Хотя и в наше время вы можете оборудовать шахту при помощи сруба или опустить в ствол короб из сколоченных заранее досок.
В настоящее время в большей степени распространен бетонный колодец. Он изготавливается из высокопрочных армированных железобетонных колец. Их размер, как правило, до 0,8 м в высоту с диаметром 1 м. Имеются специальные пазы.
Приобрести кольца для сооружения можно у производителей. Но существует также возможность самостоятельного изготовления. Для этого применяют высокомарочный бетон, например 400, с добавками из пластификаторов, а также гидрофобизаторов и стабилизаторов. Последние повышают влагостойкость.
При изготовлении бетона применяют цемент, песок и щебень в пропорции 1:2:3 или же 1:2,5:4. При этом масса воды будет около 50-70% от массы цемента.
Тип и строение
Выбирают конструкцию колодца. Застройщику, решающему, как правильно выкопать свой колодец, стоит ознакомиться с основными видами. Они бывают:
- ключевые (восходящие и нисходящие);
- шахтные;
- трубные;
- буровые, или трубчатые.
Самыми простыми и бюджетными являются ключевые колодцы. Их устраивают в местах естественного выхода источника на поверхность. Вода может бить из земли под давлением или бежать самотеком, поэтому строительство колодцев немного различается.
Тип колодезной шахты
В случае нахождения воды на уровне 10–20 м лучше выкопать колодец шахтного типа. Такие сооружения делятся на три вида:
- Несовершенный (неполный). В нем скважина находится выше водоупорного слоя; влага накапливается туда со дна, может и сквозь боковые стенки.
- Совершенный (полный). Скважина упирается на водоупорный горизонт, и вода поступает через боковые стенки.
- Совершенный с подствольником. В данном варианте вода собирается в колодце постепенно, для сбора в нижней части обустраивают дополнительную емкость – подствольник. Для эффективного функционирования его приходится углублять ниже водоносного слоя.
Как определить водоносный горизонт?
Водоносный горизонт – это песчаный слой в толще земли. Если натыкаются на него во время выкапывания, значит скоро появится вода. Его высота колеблется, поэтому нужно копать внимательно, чтобы не заглубить. В ином случае придется выкопать до следующего водоносного пласта, уровень пролегания которого непредсказуем.
Донный фильтр в колодце
На дне водоприемника сооружают донный фильтр, от него зависит качество жидкости. Толщина соответствует положению воды в колодце. Практикой установлено, что при высоте содержимого в 1,5 м фильтр должен быть 10–15 см. Чем толще его слой, тем лучше фильтруется жидкость. Донный фильтр состоит из трех слоев. Первый – песок или мелкая галька, следующий – гравий средней величины, третий – камни крупного размера. Каждый следующий слой больше предыдущего в 5–6 раз.
Если колодец выкопан на глиняном грунте, то сооружение донного фильтра не нужно. Глина сама является хорошим фильтром. При строительстве на песчаных почвах устройство обратного донного фильтра обязательно, чтобы взвешенные частицы песка не проникали в питьевую воду.
Процесс установки донного фильтра в колодце:
Лучшее время
При решении вопроса о том, когда лучше копать колодец на даче, учитывают погодные условия (уровень осадков, температурные режимы, состояние грунта). По рекомендациям специалистов оптимально планировать работы в августе либо в январе-феврале после 2 недель морозной погоды. В данные периоды регистрируется минимальный уровень пролегания вод, поэтому легко определить дебит.
При дальнейшей эксплуатации источника собственники участка не будут испытывать недостатка в водных ресурсах. При выполнении работы самостоятельно можно запланировать копку раньше (в начале августа), чтобы выполнить ее до периода дождей. Не рекомендуют планировать земляные работы на весну, т.к. в марте-апреле начинается таяние снегов, паводок, это снизит результативность расчетов и качество колодца.
Лучшее время для начала строительства
Когда лучше копать колодец? Если начинать работы весной, после паводков, то можно ошибиться с глубиной шахты. Грунтовые воды поднимаются, и пока их уровень не снизится, копать нежелательно. В противном случае может возникнуть необходимость в углублении конструкции, т.к. летом и зимой воды не будет хватать.
Сезон осенних дождей тоже не самое благоприятное время для строительства колодца. Зато в летнюю жару или зимой вполне можно начинать работы. В эти периоды вода уходит. Если удастся построить работоспособный колодец, он гарантированно сохранит продуктивность в другие сезоны.
Зимнее строительство осложняется из-за промерзания грунта, но летом или ранней осенью ничто не мешает начинать земляные работы. Впрочем, есть одно исключение. Если колодец строится на плывуне, его лучше копать зимой.
Первые заморозки не преграда для строительства колодца. Можно начать работы, даже если выпал первый снег. Главное, чтобы грунт не сильно промерз
Колодец из камня и дерева
Самым долговечным, экологически чистым и тяжелым в монтаже является каменный колодец. Есть примеры монтажа каменной кладки на деревянном венце по способу колец – подкапывание и кладка по мере опускания. Применяется крайне редко ввиду высокой травмоопасности, при значительной глубине колодцев. Проще вырыть большую яму и начать кладку снизу. Подбирать камни необходимо с минимальными зазорами. Наилучше подходит пластинчатый камень, не требующий подбора фрагментов природного камня – дикаря, при кладке минимальный расход цемента.
Проще применять для технологии верхней кладки дерево. Венцовая кладка благодаря пластичности древесины менее критична к перекосам. Для исключения распада сруба при зависании применяют вертикальную сцепку скобами или досками, скрепляющими горизонты между собой. После достижении дна удаляются.
При кажущейся архаичности деревянные колодцы исправно работают по 100 лет, потом требуют ремонта — замены верхние элементы. Но требуется тщательный подбор древесины: дуб, вяз, лиственница.
Защищаем конструкцию от поверхностных вод
Для поддержки чистоты колодца его необходимо должным образом защитить. Вода должна поступать в шахту только снизу, в связи с чем стенки должны быть надежно изолированы. Для этого прочно соединяем кольца друг с другом, прибегнув к одному из двух возможных способов.
- Сверлим стенки колец и фиксируем их при помощи металлических скоб, посаженных на болты.
- Скручиваем кольца стальной проволокой, цепляя ее за погрузочные проушины. Для закручивания проволоки используем металлический стержень, к примеру, лом.
Наружная и внутренняя герметизация бетонных колец традиционными битумными материалами
Швы укрепляем по следующей схеме.
Шаг 1. Укладываем в пустоты между кольцами куски льняного каната (отличный материал – натуральный и экологически безопасный).
Шаг 2. Канаты замазываем раствором из песка, цемента и жидкого стекла. Этим мы добьемся надежной гидроизоляции, которая к тому же будет совершенно нейтральной при контакте с водой.
Шаг 3. Поверх верхних колец роем котлован метровой глубины.
Шаг 4. Гидроизолируем внешнюю поверхность колец, используя жидкую битумную мастику.
Шаг 5. Укладываем вокруг верхних колец термоизоляционный слой (можем использовать любой вспененный полимер, например, пенопласт).
Шаг 6. Засыпаем котлован вокруг колодца глиной. Это называется «глиняный замок».
Что такое донный фильтр для колодца
При достижении водоносного пласта следует установить помпу для удаления поступающей в шахту воды, и заглубить кольца ещё на 1-2м. Излишне заглубляться в этот момент не следует из-за опасности пройти водоносный пласт насквозь и углубиться в слой грунта, не содержащий воду.
После этого следует обустроить на дне колодца фильтр для естественной очистки поступающей в шахту воды. Без этого она будет мутной, с примесями взвешенного песка и глины.
Донный фильтр делается путём засыпки в колодец камней или крупной щебёнки. Толщина этого слоя должна достигать 20см. Вторым слоем засыпаем гравий средней фракции (1-3см в диаметре) таким же слоем.
А поверх этих двух слоёв отсыпается завершающий слой из речной гальки и крупнозернистого чистого песка. Вода, поднимаясь со дна колодца, проходит сквозь этот многослойный фильтр и очищается естественным образом.
