ИКЗ для ВЛ с двухсторонним питанием
Для линий с двухсторонним питанием понадобятся модели с функцией направления – Smart Navigator HV DFCI.
Технические характеристики
Они устанавливаются на ВЛ напряжением до 220кВ. При этом могут использоваться как самостоятельно в качестве локальных точек обнаружения КЗ, так и совместно со Smart Reporter.
Направление прошедшего тока КЗ фиксируется красными или зелеными светодиодами.
Каждый индикатор на корпусе имеет две стороны – А и В.
При протекании тока в направлении от А к В – загорятся красные лампочки, от В к А – зеленые.
Для обнаружения повреждения вам нужно найти два ближайших сработавших ИКЗ с разной цветовой индикацией – один красного цвета, другой зеленого.
При двухстороннем питании место короткого замыкания как раз и будет между этими точками.
Монтаж разрядника на подвесной изоляции ПС-70
Разрядник закрепляется сверху на серьге подвесного изолятора.
Угол смещения элемента разрядника от оси провода — 30 градусов.
Выставив угол, кронштейн затягивается. Далее регулируете зазоры. Расстояние по горизонтали между юбкой верхнего изолятора и электродом разрядника должно быть примерно 30мм. Выставив его затягиваете все гайки.
Универсальный зажим здесь устанавливается максимально близко, вплотную к поддерживающему зажиму гирлянды.
При монтаже индикатора срабатывания соблюдайте его вертикальное расположение. В то же время он должен располагаться под сферическим электродом разрядника.
Характеристики
Разрядные характеристики РДИП-10 обеспечивают то, что ни один из изоляторов всех трех фаз в данной схеме не перекрывается, поскольку каждый из них защищен разрядником, установленным электрически параллельно ему и расположенным либо непосредственно рядом с изолятором, либо на соседней опоре.
При уровнях индуктированных перенапряжений, близких к импульсному напряжению срабатывания разрядника, возможно перекрытие разрядника лишь на одной опоре, приводящее к однофазному замыканию на землю. Ток замыкания при этом не превышает 10-20 А, и петлевой разрядник с общей длиной перекрытия 80 см гарантированно исключает возникновение силовой дуги.
Основные технические характеристики
| Класс напряжения | 10 кВ |
| Длина перекрытия по поверхности | 78 см |
| Внешний искровой промежуток | 2-4 см |
Импульсное 50 %-ное разрядное напряжение, не более на положительной полярности на отрицательной полярности | 110 кВ 90 кВ |
| Напряжение координации с изолятором ШФ10-Г * | 300 кВ |
| Многократно выдерживаемое внутренней изоляцией импульсное напряжение, не менее | 50 импульсов 300 кВ |
Выдерживаемое напряжение промышленной частоты, не менее в сухом состоянии под дождём | 42 кВ 28 кВ |
| Многократно выдерживаемый импульсный ток 8/20 мкс, не менее | 20 импульсов 40 кА |
| Масса | 2,3 кг |
| Срок службы, не менее | 30 лет |
Установка
Разрядник предназначен для защиты ВЛ 6, 10 кВ от индуктированных грозовых перенапряжений, которые составляют подавляющую долю от общего числа грозовых перенапряжений, способных приводить к перекрытиям изоляции.
Известно, что величина индуктированных перенапряжений не превосходит значения 300 кВ, и это позволяет при правильной организации молниезащиты исключить возможность одновременного перекрытия двух или трех фаз на одной опоре и, соответственно, междуфазных коротких замыканий. Для этого необходимо устанавливать по одному разряднику на опору с чередованием фаз, например, на первой опоре разрядник устанавливается на фазу А, на второй – на фазу В, на третьей – на фазу С и т. д.
При такой системе установки индуктированное на линии грозовое перенапряжение приводит к перекрытию разрядников на разных фазах соседних опор и образованию контура междуфазного замыкания сопровождающего тока напряжения промышленной частоты, в который включены сработавшие разрядники и сопротивления заземления опор, ограничивающие этот ток на уровне нескольких сотен ампер, способствуя его гашению и предотвращению отключения ВЛ.
РДИП1-10-IV-УХЛ1
РАЗРЯДНИК ДЛИННО-ИСКРОВОЙ ПЕТЛЕВОЙ МОДИФИЦИРОВАННЫЙ РДИП1-10-IV-УХЛ1
РДИП1-10 по характеристикам, принципу действия и назначению не отличается от разрядника РДИП-10-IV-УХЛ1, являясь лишь его конструктивной модификацией.
Конструктивное отличие РДИП1 от РДИП сводится к измененным форме изгиба петли, деталям узла крепления и способу обеспечения воздушного зазора между разрядником и проводом. Воздушный разрядный промежуток между электродом РДИП1 и проводом сохраняет установленные параметры независимо от геометрии провода в пролете и даже при проскальзывании провода в обвязке на изоляторе.
| Название | Значение |
|---|---|
| Класс напряжения, кВ | 6-10 |
| Проводник | ВЛЗ (СИП) |
| Тип перенапряжения | Индуктированное |
| Габариты упаковки, см | 71,5/55,0/43,0 |
| Ед.изм. | шт |
| Количество в упаковке, шт. | 10 |
Как установить на провода ВЛ?
При снятом напряжении индикатор на ВЛ можно поставить вручную. Только не забывайте на месте производства работ устанавливать ПЗ.
Но самый простой способ – это воспользоваться изолирующей штангой. В этом случае даже ЛЭП не придется гасить, все делается под напряжением с применением защитных средств.
На конце штанги должен быть крючок. Насаживаете его на прозрачную полусферу снизу индикатора.
Вручную отстегиваете верхнюю скобу. Далее подводите ИКЗ к проводу и упираетесь в него, надавливая снизу, скоба после этого автоматически защелкивается.
Поворачиваете штангу вокруг оси, крючок ослабляется и отстегивается.
Если нет штанги с крючком, понадобится насадка в виде чаши.
Индикатор целиком помещается в нее и фиксируется.
Этой же штангой ИЗК снимается с ВЛ (фиксирующая «собачка» на чаше предварительно переводится в другое положение).
ИКЗ Led + роторный механизм
Другой тип индикатора – Navigator Led+Flag.
Он опять же без функции передачи данных.
Технические характеристики
Помимо вышеперечисленных элементов конструкции у него в нижней полусфере расположен поворотный флажок. LED индикация также имеется в наличии.
Сброс светодиодов запрограммирован на 4 часа, в то время как флажок может восстанавливать первоначальное положение значительно дольше – 1,2 или 7 дней.
Срабатывание происходит по время-токовой характеристике в зависимости от модели:
100А/200мс
100А/100мс
200А/100мс
50А/100мс
Такие штуки нужно ставить в труднодоступных точках, где попадание к месту повреждения занимает более суток, а электроснабжение объекта переводится на резервную ВЛ.
Главное преимущество этой модели – экономия работы аккумуляторной батареи. Флажок повернулся – лампочки через 4 часа потухли.
Добрались к опоре на 2-й или 3-й день и узнали всю информацию.
Причины неисправностей
Межвитковое замыкание электродвигателя не является редкой проблемой. Такая неисправность встречается в 50% всех случаев поломок. Ситуация может возникнуть из-за повышенной нагрузки на электроустановку. Неправильная эксплуатация агрегата часто влечет за собой преждевременные поломки. Номинальную нагрузку можно определить по паспорту установки. Перегрузка может быть спровоцирована механическим повреждением самого мотора. Сухие либо заклинившие подшипники часто вызывают замыкание. Не исключен факт заводского брака. Если электродвигатель хранится в ненадлежащих условиях, то это всегда чревато тем, что обмотка просто отсыреет.
Умный ИКЗ с передачей данных
Для удаленного мониторинга используется умный ИКЗ – Smart Navigator.

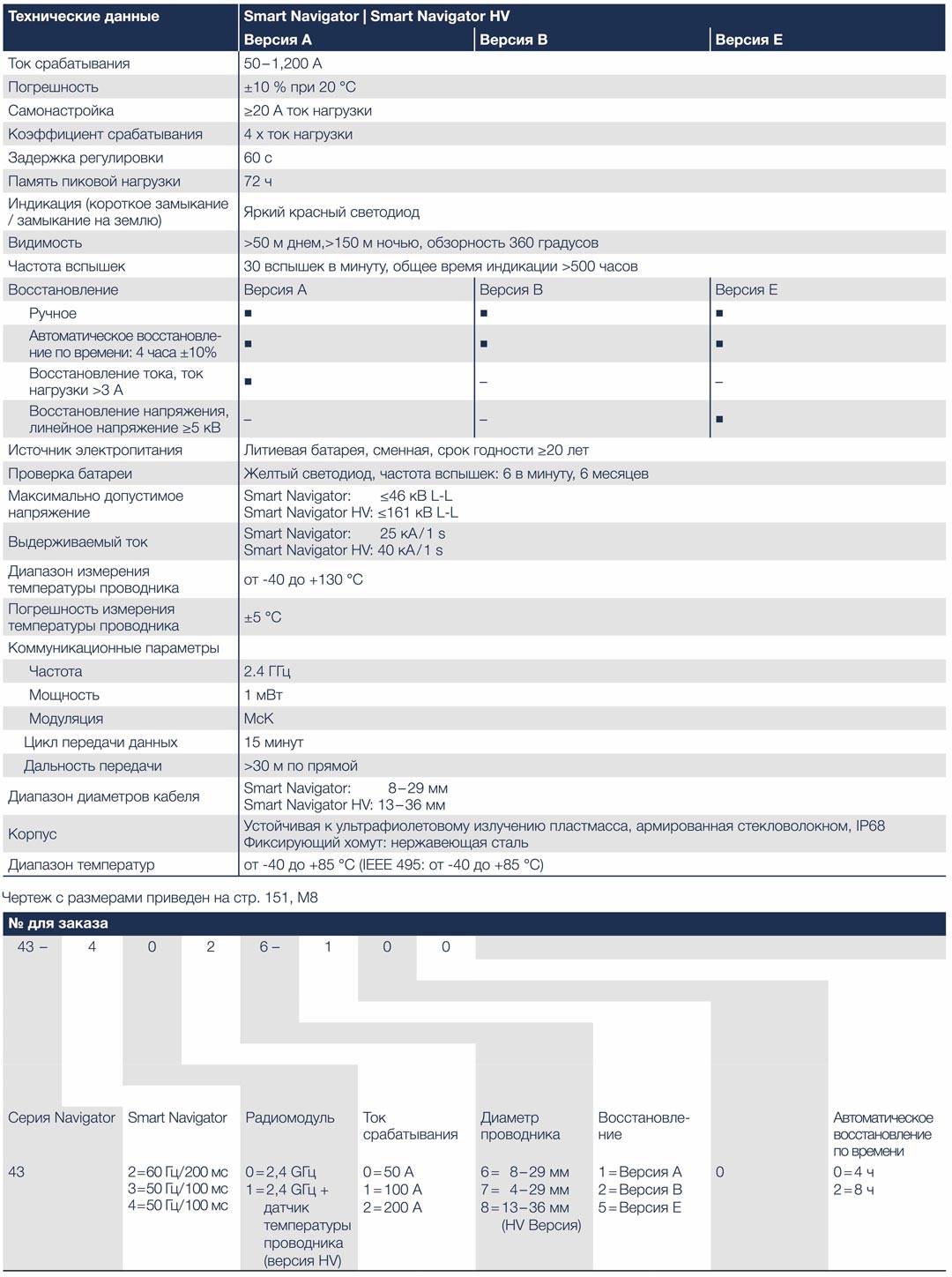

Технические характеристики
Он реагирует на повреждение не только фаза-фаза, как все предыдущие, но и на фаза-ноль. То есть, однофазные замыкания на землю.
Правда зафиксировать однофазное КЗ в сетях с изолированной нейтралью вы сможете не на опоре, где висит датчик, а на удаленном рабочем столе.
Информация с прибора передается в виде отчетов в Scada или систему IHost.
Благодаря Web интерфейсу IHost, все данные можно элементарно контролировать на обычном смартфоне или веб браузере.
Фактически получается, что всю систему электроснабжения в режиме реального времени можно засунуть в карман пиджака. А в случае аварийного отключения тут же получать оповещение в виде SMS или сообщения на почту.
Помимо срабатывания при аварии, в нормальном режиме идет непрерывный мониторинг нескольких параметров ВЛ:
средний, пиковый и минимальный ток нагрузки
в отчетах отображается температура окружающей среды
и температура самого проводника, на котором висит ИКЗ
Последнее очень важно при плавке гололеда на проводах ВЛ высокого напряжения. Опция доступна в модификации HV за счет встроенного датчика t
Как подобрать правильный ток срабатывания индикатора? Smart Navigator в отличие от предыдущих моделей сам может подстраиваться под действующую нагрузку ВЛ.
Если на линии I<20А, то срабатывание произойдет по фиксированному значению уставки в 50А,100А или 200А. А вот если ток в линии был более 20А, то ИКЗ сработает при 4-х кратном превышении среднего значения за последние 72 часа.
Для передачи информации помимо индикаторов понадобится дополнительное оборудование Smart Reporter. Оно размещается в отдельном шкафу на опоре чуть ниже проводов.
-
- Smart Reporter изнутри
Вообще максимальное расстояние от подобного блока до самых дальних ИКЗ не должно превышать 30м.
Вся информация по радиосигналу от датчиков передается в блок. Там через GSM модуль со встроенной SIM картой все данные сбрасываются либо в систему IHost, либо в SCAD.
На один такой блок или одну симку можно подключить до 4-х комплектов ИКЗ. Это в первую очередь касается опор с отпайками в разные стороны.
Главный недостаток всей этой конструкции – необходимость во внешнем питании.
Именно поэтому для таких комплектов на этой же опоре приходится монтировать солнечные батареи.
Продвинутые ИКЗ с возможностью подключения к сетям мониторинга
Наиболее совершенными ИКЗ для проводов у Horstmann является линейка индикаторов Navigator. Этот индикатор сигнализирует о неисправности с помощью светодиодов, хорошо заметных издалека, особенно в темное время суток.
Horstmann Navigator-LM (A) для воздушных линий
Как и другие ИКЗ, Navigator можно крепить на провод с помощью специальной штанги без отключения напряжения. При этом крепление ИКЗ достаточно надежное, чтобы выдержать ветер до 200 км/ч. Отличительная особенность индикаторов – это возможность использования на линиях до 220 кВ (Smart Navigator 2.0 HV).
Индикатор может хранить данные о нагрузке на линии за последние 72 часа, что снижает риск ложного срабатывания в сетях, где есть сильные колебания нагрузок. Автоматический сброс аварийной индикации можно настроить в широком диапазоне от 4 часов до недели. Индикаторы Navigator с приставкой Smart в названии могут быть частью дистанционной системы мониторинга с передачей данных через сети GSM.
ИКЗ «Антракс» для монтажа на провод
У ИКЗ с индексом «Л» могут применяться для удаленного обнаружения коротких замыканий. Например, индикатор ИКЗ-В34Л может связываться с терминалом выездной бригады по прямому Bluetooth-каналу на небольшом расстоянии или с удаленным центром управления энергосистемой через GSM.
Конструкторское бюро «АСТРОН» предлагает индикатор АСТРОН-8080 УХЛ1 для линий 6—35 кВ. Он обнаруживает междуфазные короткие замыканиях, измеряя электромагнитную индукцию при скачках силы тока в поврежденных фазах.
АСТРОН-8080 УХЛ1
Особенностью индикатора является его способность регистрировать низкие токи от 4 А, что актуально в российских сетях. ИКЗ имеет очень прочный поликарбонатный корпус, устойчивый к ультрафиолету. АСТРОН-8080 оснащен яркими светодиодами для индикации, а также модулями GPS и GSM. Последние позволяют интегрировать индикаторы в обширную сеть мониторинга. В случае срабатывания, оператор немедленно получает SMS с координатами места события. Также данные могут отправляться на компьютер центра управления сетью. Срок службы аккумулятора 7 лет в режиме ожидания, общий срок службы прибора 15 лет.
В линейке продукции Nortroll есть индикатор LineTroll r400D для монтажа на опору ЛЭП с напряжением 6—69 кВ. Он способен обнаружить однофазное замыкание на землю в диапазоне 0,5—60 А. Низкий порог срабатывания зачастую особенно полезен в российских условиях. Также индикатор способен определять междуфазное короткое замыкание 50—1000 А. Светодиодная индикация может отображать устойчивые и неустойчивые повреждения линии, причем специальные линзы могут направлять свет в нужную сторону. Срок службы аккумулятора 8 лет в режиме ожидания.
LineTroll r400D
LineTroll r400D — умное устройство с модулями GPS и GSM, а также возможностью настройки с близкого расстояния через радиоканал 2,4 ГГц. ИКЗ имеет счетчик неисправностей, может подключаться дистанционно к пульту управления, настраиваться через SMS с мобильного телефона.
Универсальный агрегат
При помощи многофункционального прибора для проверки межвиткового замыкания можно безошибочно измерить сопротивление между обмоткой и корпусом. В рабочем состоянии разница полученных данных остается незначительной. Если полученный показатель превышает отметку 11 процентов, то качественного ремонта не избежать. Мастеру придется заменить всю обмотку, которая будет иметь меньшее сопротивление. Основные ремонтные работы должны быть направлены на перематывание неисправных деталей. Такие манипуляции доступны только в специальных условиях. Работу можно доверить исключительно специалистам.
Важные нюансы
Экспертами был разработан универсальный прибор для проверки межвиткового замыкания. Но первым делом нужно точно установить факт отсутствия дополнительной нагрузки на мотор. Проблема может возникнуть по причине засорения воздушной системы или заедания механического отдела. Чтобы безошибочно определить межвитковое замыкание, необходимо некоторое время понаблюдать за работающим двигателем. В такой ситуации мастер заметит интенсивное круговое искрение. Может ощущаться неприятный запах горелой изоляции. Чтобы ликвидировать проблему, нужно ее своевременно определить. При стандартном визуальном осмотре, обмотки якоря не должны быть вспученными или почерневшими. Указывать на проблему может запах горелого. Мастер должен убедиться в том, что между пластинами коллектора нет замыкания.
Что такое короткое замыкание?
Под данным термином принято называть состояние сети, в которой имеет место непредусмотренный нормальной эксплуатацией электрический контакт между точками электроцепи с различными потенциалами. Низкое сопротивление в зоне контакта вызывает резкое увеличение силы тока, превышающее допустимое значение.
Для понимания процесса приведем наглядный пример. Допустим, имеется лампа накаливания мощностью 100 Вт, подключенная к бытовой сети 220 В. Применив Закон Ома, рассчитаем величину тока для нормального режима и короткого замыкания, игнорируя сопротивление источника и электрической проводки.
Электрическая схема нормального режима работы (а) и короткого замыкания (b)
При нормальном режиме работы приведенной выше цепи, электрический ток будет равен 0,45 А (I = P/U = 100/220 ≈ 0,45), а сопротивление нагрузки составит 489 Ом (R = U/A = 220/0,45 ≈ 489).
Теперь рассмотрим изменение параметров цепи при возникновении КЗ. Для этого замкнем цепь между точками А и В выполним соединение при помощи провода с сопротивлением 0,01 Ом. Учитывая свойства электрического тока, он выберет путь с наименьшим сопротивлением, соответственно, Iкз увеличится до 22000 А (I=U/R). Собственно, по этой причине замыкание называется коротким.
Данный пример сильно упрощен, в реальности ток замыкания не поднимется до 2,2 кА, поскольку произойдет падение напряжения на потребителе, согласно второму закону Киргофа: E = I * r + I * R , где I*r — напряжение на источнике питания, а I * R, соответственно, на потребителе. Поскольку R при замыкании стремится к нулю, то вольтметр в изображенной выше схеме покажет падение напряжения.
Как установить на провода ВЛ?
При снятом напряжении индикатор на ВЛ можно поставить вручную. Только не забывайте на месте производства работ устанавливать ПЗ.
Но самый простой способ – это воспользоваться изолирующей штангой. В этом случае даже ЛЭП не придется гасить, все делается под напряжением с применением защитных средств.
На конце штанги должен быть крючок. Насаживаете его на прозрачную полусферу снизу индикатора.
Вручную отстегиваете верхнюю скобу. Далее подводите ИКЗ к проводу и упираетесь в него, надавливая снизу, скоба после этого автоматически защелкивается.
Поворачиваете штангу вокруг оси, крючок ослабляется и отстегивается.
Если нет штанги с крючком, понадобится насадка в виде чаши.
Индикатор целиком помещается в нее и фиксируется.
Этой же штангой ИЗК снимается с ВЛ (фиксирующая «собачка» на чаше предварительно переводится в другое положение).
Важные нюансы
Экспертами был разработан универсальный прибор для проверки межвиткового замыкания. Но первым делом нужно точно установить факт отсутствия дополнительной нагрузки на мотор. Проблема может возникнуть по причине засорения воздушной системы или заедания механического отдела. Чтобы безошибочно определить межвитковое замыкание, необходимо некоторое время понаблюдать за работающим двигателем. В такой ситуации мастер заметит интенсивное круговое искрение. Может ощущаться неприятный запах горелой изоляции. Чтобы ликвидировать проблему, нужно ее своевременно определить. При стандартном визуальном осмотре, обмотки якоря не должны быть вспученными или почерневшими. Указывать на проблему может запах горелого. Мастер должен убедиться в том, что между пластинами коллектора нет замыкания.
МТЗ линии 6-35 кВ
Я уже рассматривал МТЗ, но, повторение – мать ученья. Максимальная токовая защита с выдержкой времени выступает в качестве первой ступени трехступенчатой защиты линии. Для расчета необходимо рассчитать ток срабатывания защиты, ток уставки, выдержку времени и отстроиться от соседних защит.
1) На первом этапе определяем ток срабатывания защиты с учетом токов самозапуска и других сверхтоков, которые протекают при ликвидации КЗ на предыдущем элементе:
в данной формуле мы имеем следующие составляющие:
Iс.з. – ток срабатывания защиты 2РЗ, величина, которую мы и определяем
kн – коэффициент надежности, который на самом деле можно считать скорее коэффициентом отстройки для увеличения значения уставки; для микропроцессорных равен 1,05-1,1, для электромеханических 1,1-1,4.
kсзп – коэффициент самозапуска, его смысл в том, что при КЗ происходит просадка напряжения и двигатели самозапускаются. Если нет двигателей 6(10) кВ, то коэффициент принимается 1,1-1,3. Если нагрузка есть, то производится расчет при условии самозапуска ЭД из полностью заторможенного состояния. Коэффициент самозапуска определяется, как отношение расчетного тока самозапуска к максимальному рабочему току. То есть зная ток самозапуска, можно не узнавать максимальный рабочий ток, хотя без этого знания не получится рассчитать ток самозапуска – в общем, сократить формулу не удастся особо.
kв – коэффициент возврата максимальных реле тока; для цифровых – 0,96, для механики – 0,65-0,9 (зависит от типа реле)
Iраб.макс. – максимальный рабочий ток с учетом возможных перегрузок, можно узнать у диспетчеров, если есть телефон и полномочия. Для трансформаторов до 630кВА = 1,6-1,8*Iном, для трансформаторов двухтрансформаторных подстанций 110кВ = 1,4-1,6*Iном.
2) На втором этапе определяем ток срабатывания защиты, согласуя защиты Л1 и Л2:
Iс.з.посл. – ток срабатывания защиты 2РЗ
kн.с. – коэффициент надежности согласования, величина данного коэффициента от 1,1 до 1,4. Для реле РТ-40 – 1,1, для РТВ – 1,3…1,4.
kр – коэффициент токораспределения, при одном источнике питания равен единице. Если источников несколько, то рассчитывается через схемы замещения и сопротивления элементов.
Первая сумма в скобках – это наибольшая из геометрических сумм токов срабатывания МТЗ параллельно работающих предыдущих элементов. Вторая сумма – геометрическая сумма максимальных значений рабочих токов предыдущих элементов, кроме тех, с которыми происходит согласование.
3) На третьем этапе выбираем наибольший из токов, определенных по условиям 1) и 2) и рассчитываем токовую уставку:
kсх – коэффициент схемы, данный коэффициент показывает во сколько раз ток в реле больше, чем ток I2 трансформатора тока при симметричном нормальном режиме работы; при включении на фазные токи (звезда или разомкнутая звезда) равен 1, при включении на разность фазных токов (треугольник) равен 1,73.
nт – коэффициент трансформации трансформатора тока.
4) Далее определяется коэффициент чувствительности, который должен быть больше или равен значения, прописанного в ПУЭ.
Отношение минимального тока, протекающего в реле, при наименее благоприятных условиях работы, к току срабатывания реле (уставке). Для МТЗ значение kч должно быть не менее 1,5 при кз в основной зоне защиты и не менее 1,2 при кз в зонах дальнего резервирования.
5) Определяемся с уставкой по времени
Смысл уставок по времени в следующем: если у нас КЗ как на рисунке выше, то сначала должен отключиться выключатель Л1 (находящийся ближе к КЗ), это необходимо, чтобы оставить в работе неповрежденные участки системы.
То есть tс.2рз=tс.1рз+dt, где дельта t – ступень селективности. Эта величина зависит от быстродействия защит (в частности точности работы реле времени) и времени включения-отключения выключателей.
Если предыдущая РЗ является токовой отсечкой или же РЗ выполнена на электронных (полупроводниковых) реле – dt можно принять 0,3с. Если же в РЗ используются электромеханические реле, то dt может быть 0,5…1,0. Для различных реле эта величина может доходить до нескольких секунд.
Как было написано выше, особенностью МТЗ является накапливание выдержек времени от элемента к элементу. И чем больше величина dt, тем большей будет отдаленная уставка. Для решения этой проблемы следует устанавливать цифровые РЗ (dt=0,15…0,2с) и одинаковые выключатели. Ведь, если выключатели одного типа, то и время срабатывания у всех одинаковое. А если, оно невелико, то и суммарная величина будет мала.
В общем выбор мтз состоит из трех этапов:
- несрабатывание 2РЗ при сверхтоках послеаварийных режимов
- согласование 2РЗ с 1РЗ
- обеспечение чувствительности при КЗ в конце Л1(рабочая зона) и в конце Л2 (зона дальнего резервирования)
Совместная работа короткозамыкателя с отделителем
Теперь рассмотрим связку ОД-КЗ на примере подстанции с двумя трансформаторными группами, запитанными от одной входящей ЛЭП.
Пример подстанции с ОД-КЗ
Обозначения:
- Вк1 – силовой выключатель ВЛ (замкнут).
- Вк2, Вк3 – силовые защитные выключатели на низкой стороне (замкнуты).
- Вк4 – секторный выключатель (разомкнут).
- Кз1, Кз2 – короткозамыкатели (разомкнуты).
- Од1, Од2 – отделители (замкнуты).
- Тр1, Тр2 – силовые трансформаторы 220/10
Для получения представления как работает данная схема, рассмотрим ситуацию с выходом из строя одного из трансформаторов:
- Представим, что в Тр2 нарушилась изоляция, что привело к образованию электроразрядов разлагающих масло, что обнаруживает газовое реле и подает соответствующий сигнал на щит управления короткозамыкателя Кз2.
- Сигнал, поступивший на блокирующее реле, приводит к его срабатыванию. Механизм разблокируется и пружинным приводом осуществляется толчок подвижной штанги, в результате замыкаются две фазы.
- Это включает Вк1, что приводит к отключению питающей линии обесточиванию Tp1 и Tp2. КЗ также вызывает соответствующую реакцию релейной защиты Tp2, она отключает Вк3 (снимается нагрузка) и запускает Од2. Поскольку у последнего самая низка скорость срабатывания, он приводится в действие последним, когда ВЛ и нагрузка отключены.
- Через определенную выдержку Вк1 вновь подключает ЛЭП (срабатывает система автоматического повторного включения).
- Автоматика ввода резерва включает Вк4.
По итогу на подстанции работает только Тр1, от которого запитываются обе секции.
Продвинутые ИКЗ с возможностью подключения к сетям мониторинга
Наиболее совершенными ИКЗ для проводов у Horstmann является линейка индикаторов Navigator. Этот индикатор сигнализирует о неисправности с помощью светодиодов, хорошо заметных издалека, особенно в темное время суток.
Horstmann Navigator-LM (A) для воздушных линий
Как и другие ИКЗ, Navigator можно крепить на провод с помощью специальной штанги без отключения напряжения. При этом крепление ИКЗ достаточно надежное, чтобы выдержать ветер до 200 км/ч. Отличительная особенность индикаторов – это возможность использования на линиях до 220 кВ (Smart Navigator 2.0 HV).
Индикатор может хранить данные о нагрузке на линии за последние 72 часа, что снижает риск ложного срабатывания в сетях, где есть сильные колебания нагрузок. Автоматический сброс аварийной индикации можно настроить в широком диапазоне от 4 часов до недели. Индикаторы Navigator с приставкой Smart в названии могут быть частью дистанционной системы мониторинга с передачей данных через сети GSM.
ИКЗ «Антракс» для монтажа на провод
У ИКЗ с индексом «Л» могут применяться для удаленного обнаружения коротких замыканий. Например, индикатор ИКЗ-В34Л может связываться с терминалом выездной бригады по прямому Bluetooth-каналу на небольшом расстоянии или с удаленным центром управления энергосистемой через GSM.
Конструкторское бюро «АСТРОН» предлагает индикатор АСТРОН-8080 УХЛ1 для линий 6—35 кВ. Он обнаруживает междуфазные короткие замыканиях, измеряя электромагнитную индукцию при скачках силы тока в поврежденных фазах.
АСТРОН-8080 УХЛ1
Особенностью индикатора является его способность регистрировать низкие токи от 4 А, что актуально в российских сетях. ИКЗ имеет очень прочный поликарбонатный корпус, устойчивый к ультрафиолету. АСТРОН-8080 оснащен яркими светодиодами для индикации, а также модулями GPS и GSM. Последние позволяют интегрировать индикаторы в обширную сеть мониторинга. В случае срабатывания, оператор немедленно получает SMS с координатами места события. Также данные могут отправляться на компьютер центра управления сетью. Срок службы аккумулятора 7 лет в режиме ожидания, общий срок службы прибора 15 лет.
В линейке продукции Nortroll есть индикатор LineTroll r400D для монтажа на опору ЛЭП с напряжением 6—69 кВ. Он способен обнаружить однофазное замыкание на землю в диапазоне 0,5—60 А. Низкий порог срабатывания зачастую особенно полезен в российских условиях. Также индикатор способен определять междуфазное короткое замыкание 50—1000 А. Светодиодная индикация может отображать устойчивые и неустойчивые повреждения линии, причем специальные линзы могут направлять свет в нужную сторону. Срок службы аккумулятора 8 лет в режиме ожидания.
LineTroll r400D
LineTroll r400D — умное устройство с модулями GPS и GSM, а также возможностью настройки с близкого расстояния через радиоканал 2,4 ГГц. ИКЗ имеет счетчик неисправностей, может подключаться дистанционно к пульту управления, настраиваться через SMS с мобильного телефона.
Умный ИКЗ с передачей данных
Для удаленного мониторинга используется умный ИКЗ – Smart Navigator.
Технические характеристики
Он реагирует на повреждение не только фаза-фаза, как все предыдущие, но и на фаза-ноль. То есть, однофазные замыкания на землю.
Правда зафиксировать однофазное КЗ в сетях с изолированной нейтралью вы сможете не на опоре, где висит датчик, а на удаленном рабочем столе.
Информация с прибора передается в виде отчетов в Scada или систему IHost.
Благодаря Web интерфейсу IHost, все данные можно элементарно контролировать на обычном смартфоне или веб браузере.
Фактически получается, что всю систему электроснабжения в режиме реального времени можно засунуть в карман пиджака. А в случае аварийного отключения тут же получать оповещение в виде SMS или сообщения на почту.
Помимо срабатывания при аварии, в нормальном режиме идет непрерывный мониторинг нескольких параметров ВЛ:
средний, пиковый и минимальный ток нагрузки
в отчетах отображается температура окружающей среды
и температура самого проводника, на котором висит ИКЗ
Последнее очень важно при плавке гололеда на проводах ВЛ высокого напряжения. Опция доступна в модификации HV за счет встроенного датчика t
Как подобрать правильный ток срабатывания индикатора? Smart Navigator в отличие от предыдущих моделей сам может подстраиваться под действующую нагрузку ВЛ.
Если на линии I<20А, то срабатывание произойдет по фиксированному значению уставки в 50А,100А или 200А. А вот если ток в линии был более 20А, то ИКЗ сработает при 4-х кратном превышении среднего значения за последние 72 часа.
Для передачи информации помимо индикаторов понадобится дополнительное оборудование Smart Reporter. Оно размещается в отдельном шкафу на опоре чуть ниже проводов.
Smart Reporter изнутри
Вообще максимальное расстояние от подобного блока до самых дальних ИКЗ не должно превышать 30м.
Вся информация по радиосигналу от датчиков передается в блок. Там через GSM модуль со встроенной SIM картой все данные сбрасываются либо в систему IHost, либо в SCAD.
На один такой блок или одну симку можно подключить до 4-х комплектов ИКЗ. Это в первую очередь касается опор с отпайками в разные стороны.
Главный недостаток всей этой конструкции – необходимость во внешнем питании.
Именно поэтому для таких комплектов на этой же опоре приходится монтировать солнечные батареи.
Индикаторы высокого напряжения (ИВН) 6-10 кВ стационарные, производства ООО “НПО “Эковакуум”
Индикаторы высокого напряжения (ИВН) предназначены для визуальной
(световой) сигнализации наличия высокого напряжения на токоведущих частях электрооборудования
комплектных распределительных устройств (КРУ, КРУН,КСО), комплектных трансформаторных
подстанций (КТП) и др. в классе напряжения 6-10 кВ, 50 Гц и постоянного до 15 кВ.
Кроме световой индикации наше предприятие изготавливает индикаторы с релейным
блоком. Индикаторы с релейным блоком имеют реле с одной или двумя группами “сухих” контактов.
При наличии высокого напряжения, хотя бы в одной из трех фаз контакты реле переключаются,
при отсутствии высокого напряжения во всех фазах они переключаются обратно.
Индикаторы с релейным блоком и транзисторным выходом могут использоваться
в схемах телемеханики, блокировки ошибочных операций, передаче информации о наличии напряжения.
Для своей работы они не требуют дополнительно источников питания.
Для электрооборудования переменного тока индикаторы поставляются в
комплекте на три фазы (емкостные датчики, элементы индикации и соединительные провода). Для
электрооборудования постоянного тока комплект поставки содержит датчик резистивного типа,
элемент индикации и соединительный провод. Индикаторы релейного типа содержат дополнительно
релейный блок. Длина соединительных проводов от 2 до 4 м, по заказу. Элементы индикации –
газоразрядные или светодиодные лампы.
Индикаторы поставляются с лампами красного цвета, но по заказу могут быть трех цветов (желтая, зеленая и красная (ЖЗК)), а также в антивандальном исполнении.
| Обозначение | Тип датчика напряжения | Индикация напряжения | Релейный блок | Место установки |
|---|---|---|---|---|
| Емкостной, в опорном изоляторе | Газоразрядный или светодиодный индикатор | Нет | Шкафы КРУ, КСО, КТП и др. 6-10 кВ, 50 Гц | |
| Емкостной, бесконтактный | Газоразрядный или светодиодный индикатор | Нет | Шкафы КРУ, КСО, КТП, 6-10 кВ, 50 Гц, а также оборудование с подвижными токоведущими частями | |
| Емкостной, для крепления на жилах кабеля | Газоразрядный или светодиодный индикатор | По заказу | Для устнановки на кабельные вводы в шкафах КРУ, КСО, КТП, 6-10 кВ, 50 Гц | |
| Емкостной, в опорном изоляторе с релейным блоком | Газоразрядный индикатор | Есть | Шкафы КРУ, КСО, КТП и др. 6-10 кВ с возможностью блокировки и информирования | |
| Емкостной, для крепления на жилах кабеля | Газоразрядный или светодиодный индикатор | Есть | Кабельные вводы в шкафах КРУ, КСО, КТП и др. 6-10 кВ, 50 Гц | |
| Резистивный в опорном изоляторе | Газоразрядный или светодиодный индикатор | Нет | Высоковольтное оборудование постоянного тока 3-15 кВ | |
| Резистивный в опорном изоляторе с релейным блоком | Газоразрядный или светодиодный индикатор | Есть | Высоковольтное оборудование постоянного тока 3-15 кВ с возможностью блокировки и информирования |
| Обозначение | Тип датчика | Индикация напряжения | Индикация тока | Место установки и назначение |
|---|---|---|---|---|
| Емкостной | Светодиоды | Нет | На проводах ЛЭП 6-10 кВ рядом с КТП, КРУН, реклоузерами и др. Контроль наличия напряжения, замыканий на землю. | |
| ИТЛС-200 | Трансформаторный | Светодиоды | Светодиоды | На проводах ЛЭП 0,38-35 кВ рядом с КТП, КРУН, реклоузерами и др. Контроль обрыва проводов, перегорания предохранителей, неполнофазных режимов и др. |
