Проект дренажа участка: выбор расположения, уклона, глубины, элементов дренажной системы

Поверхностный водоотвод

Поверхностный водоотвод предназначен для сбора дождевой и талой воды с прилегающей территории и дальнейшего ее отвода в ливневую канализацию.

Поверхностный водоотвод – это система желобов и водосборных каналов, состоящая из углубленных лотков, пескоуловителей и специальных устройств, которые предназначены для задержки мусора, вынесенного водой. Сверху пескоуловители и водостоки закрыты съемными декоративно-защитными решетками, которые препятствуют попаданию в систему поверхностного водоотвода мусора и обеспечивают безопасность перемещения транспорта и пешеходов.

Прайс-лист

Особенность грунта глинистой структуры

Поскольку глина и суглинок плохо пропускает воду, она накапливается в почве, из-за этого корни растений начинают гнить. При этом покрытие плодородным слоем почвы не исправляет ситуацию.

Если на торфяной почве или глине не оборудовать водосток или дренажную систему, то достаточно небольшого дождя, чтобы участок загородного дома или дачи превратился в болото. На такой земле невозможно работать долгое время, помимо этого появляется высокая вероятность того, что фундамент затопится или промерзнет, когда наступят холода.

Не стоит возлагать большие надежды на гидроизоляцию, поскольку ее целостность может разрушить замерзшая вода.

Глинистая почва

Как уже упоминалось выше, выход в данном случае только один – создание водоотвода.

Дренаж участка своими руками на глинистых почвах — пошаговые инструкции по монтажу различных систем

Дренаж поверхностного типа можно организовать своими руками, используя схему и подобрав материалы. Простая система, состоящая из лотков, колодца и других элементов, обеспечит своевременное отведение влаги. Поверхностный дренаж дополняют глубинным или засыпным, что усиливает эффективность водоотведения.

Глубинный дренаж не портит ландшафтный дизайн участка

Глубинный дренаж: пошаговая инструкция

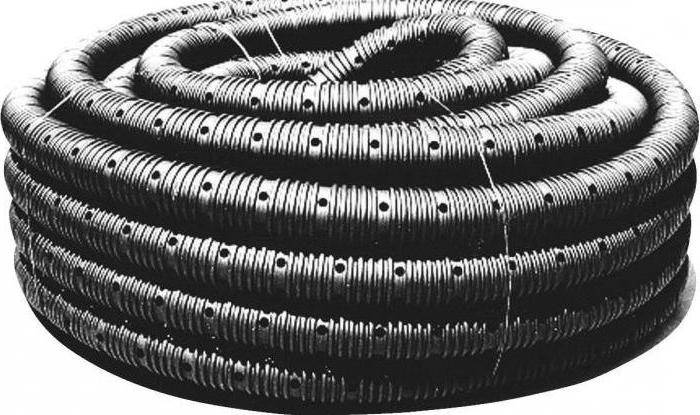

Для создания глубинного дренажа понадобятся трубы. Для основной магистрали применяют элементы диаметром 110 мм, а для дополнительных канав оптимальны трубы диаметром 60 мм. Колодец сооружают из бетонных колец или вставляют в углубление специальную полимерную ёмкость. Щебень фракции 20–40, крупный песок, геотекстиль также необходимы для создания осушительного комплекса.

Комплекс работ включает в себя следующие действия:

1. Для колодца следует вырыть яму, глубина которой 2–3 м. Бетонные кольца устанавливают от самого дна. Готовую ёмкость монтируют таким же образом. На дно насыпают песок слоем в 20 см, а затем щебень на 30 см. В кольцах или стенках готовой ёмкости должны быть отверстия для входящих труб. Высота их расположения равна глубине размещения труб в канавах, то есть от верхнего края около 100 см.
2. Далее нужно вырыть траншеи по схеме. Их ширина составляет 50 см, а глубина равна 120 см в основной магистрали и 100 см в боковых. Основные каналы доходят до колодца, при этом уклон составляет 5 см на 1 погонный метр длины трубы. На дно канав нужно насыпать песок слоем около 20 см, а затем уложить геотекстиль. Края полотна должны быть выше краёв ямы. Далее насыпают щебень слоем в 20 см, прокладывают перфорированные трубы с соблюдением уклона.
3. Стыковка труб между собой производится муфтовыми или раструбными соединениями. В области поворотов и на прямых участках через каждые 25 см нужно установить ревизионные колодцы. Высота таких элементов должна обеспечивать их возвышение над уровнем почвы. Ревизионные колодцы необходимы для контроля состояния и чистки системы.
4. На трубы нужно насыпать щебень так, чтобы фильтрующий материал полностью их покрывал. Далее заворачивают геотекстиль. Оставшееся в траншее пространство засыпают песком, а сверху укладывают слой дёрна или декоративный гравий.

Установка поверхностного дренажа

Глубинный дренаж предназначен для устранения влаги из почвы, а поверхностная система позволяет предотвратить застаивание воды в верхнем слое глинистого грунта. Дождевая влага или талые воды сразу же выводятся в колодец, транспортируясь по специальным желобам. Это позволяет удалить воду с крыши зданий и избежать появления луж на участке с глинистым грунтом.

Лотки удобны в монтаже и имеют небольшие размеры

Для поверхностной системы нужно отметить на плане участка направление канав, которые должны вести к колодцу. Уклон соблюдается такой же, как и для глубинного дренажа. Далее проводятся следующие действия:

1. По схеме прокапывают небольшие траншеи, которые хорошо трамбуются. Нужно соблюдать уклон канав в сторону колодца или водосборников. Если участок имеет естественный уклон, то глубина каналов может быть одинаковой. Глубина траншей при этом составляет до 80 см, а их ширина равна 40 см.
2. На дно траншей насыпают песок слоем в 10 см, а затем столько же щебня фракции 20–40. Далее на фильтрующий материал нужно залить бетонный раствор и сразу установить лотки для выведения воды.
3. В конце каждой линии лотков нужно установить пескоуловители, используя тот же метод монтажа, что и для желобов. Дождеприёмники под водосточными трубами зданий монтируют по этой же методике. Все детали хорошо соединяются между собой, образуя единую систему. Далее лотки нужно прикрыть сверху специальными решётками.

Цена проекта ливневой системы водоотведения

Цена на проектирование дождевой канализации зависит от множества критериев:

1. площади канализируемого объекта;
2. принадлежность объекта (предприятие или частное домовладение);
3. наличие мест сброса ливневых вод;
4. согласование в госорганах.

Стоимость услуг по проектированию систем водоснабжения и водоотведения

Наименование и состав раздела проектной документации	Стоимость, руб/м2
1.Водоснабжение.
— Пояснительная записка;	23
— Баланс водопотребления;	23
— Поэтажные планы с трассировкой хозяйственно-питьевого, притивопожарного и технологического водопроводов;	23
— Принципиальная схема системы хозяйственно-питьевого, противопожарного и технологического водопроводов;	23
-Спецификация оборудования;	23
2.Канализация.
— Пояснительная записка;	23
— Баланс водопотребления;	23
— Поэтажные планы с трассировкой бытовой, технологической канализации и внутреннего водостока;	23
— Принципиальные схемы бытовой, технологической канализации и внутреннего водостока;	23
-Спецификация оборудования;	23
Стоимость комплексный проекта по всем разделам составит 110 руб/м2
Минимальная стоимость проекта составляет 15000,00 рублей

Для конечного расчета стоимости проектирования, специалисты выедут на объект для сбора необходимых данных.

Формы конструкции подземной системы

Подземный дренаж может иметь разную конструкцию:

• 1.Кольцевое строение. Дрены замыкаются в кольцо вокруг здания. Такую конструкцию применяют, чтобы снизить высоту подземных вод, чтобы они не подтопили подвалы строений. Трубы с перфорацией прокладывают ниже слоя промерзания почвы и глубины фундамента, расстояние от стен здания равно пяти – восьми метрам. Кольцевая подземная коммуникация подходит на участках с песчаным грунтом, на участках с уклоном, если грунтовые воды протекают выше основания фундамента.
• 2.Пристенное строение. Если грунтовые воды располагаются на полметра от основания и ближе, на участке преимущественно почва из глины, велика вероятность затопления верховодкой. Трубы дренажной системы заглубляют под фундаментом вокруг здания под двухградусным уклоном. Коллекторы собирают воды, которые сами стекают, иногда применяют сбор воды с помощью насоса. Собранной водой можно поливать, либо ее дальше сливают в канализацию.
• 3.Пластовое строение. Монтаж дренажной системы считается одним из сложных. Система осушает почвы от вод, протекающих между пластами с водоупорными породами, способствует подпору подземных вод, когда другие способы прокладки дренажа не справляются со своей задачей. Под подошвой фундамента создают водоем, заполненный дренажными материалами такими, как гравий, щебень или камень. Искусственный водоем уходит в глубину не меньше, чем на тридцать сантиметров.

Части конструкций подземного дренажа подлежат совмещению и хорошо комбинируются между собой.

Рекомендуемые уровни уклона

Необходимый уклон дренажных труб, согласно нормативной документации

Помимо диаметра дренажных труб важным параметром при устройстве системы является уровень наклона дрен. Как правило, эти нормы регламентирует СНиП с указанием минимально допустимых значений

При этом важно учитывать самую меньшую скорость потока грунтовых вод по рукавам. Согласно регламенту официального документа, для меньшего сечения дрен предусмотрен больший угол наклона

Минимальные уклоны для дренажных труб разного диаметра по СНиП:

• открытые (наружные) лотки и канавы отведения воды — 3 мм на м.п.;
• отдельно стоящие желоба — 0,005 мм на м.п.;
• булыжная или асфальтированная отмостка с лотками — 3 мм на м.п.;
• устройство брусчатки или щебня с желобами открытого типа — 4 мм на м.п.;
• трубы сечением 40-50 мм — 3 см/м.п.;
• рукава диаметром 85 мм — 2 см/м.п.;
• дрены 100 мм — 1-1,5 см на м.п.;
• 150 мм — 8 мм на м.п.;
• 200 мм — 7 мм на м.п.

Глубинный дренаж

Для сохранения конструкций дома, сарая, гаража необходим глубинный дренаж. Он располагается на определенной глубине. Конструктивно этот вид дренажа всегда закрытый. Делится на два вида:

• пристенный, или кольцевой, предназначенный для отведения грунтовых вод от фундаментов и цоколей зданий. Глубина залегания – ниже подушки фундамента. Обычно дрены располагаются кольцом со всех сторон фундамента на уровне водоупорного слоя;
• дренаж участка с высоким уровнем грунтовых вод. Его выполняют, если участок заболоченный и необходимо осушить всю площадь. Дрены располагаются на меньшей глубине, чем при устройстве пристенного дренажа (обычно чуть ниже уровня промерзания).

Проект дренажа по периметру участка – пошаговая инструкция

Перед составлением проекта необходимо узнать особенности участка:

1. Начертить план с точным расположением всех построек, садовых дорожек и беседок. Учесть те места, где проходят наружные и подземные коммуникации.
2. Составить схему с размерами фундаментов построек, особенно внимательно изучить глубину их залегания.
3. Нарисовать топографическую карту с указанием особенностей рельефа.

Чтобы комплектующие дренажной системы не повредили корни растений, на чертеже отмечаются места посадки деревьев и кустарников.

Пример устройства закрытой конструкции дренажа по периметру участка

1. Определить месторасположение естественного приемника воды – дорожная канава или природный водоем.
2. По периметру участка прорыть траншеи глубиной 1-1,3 м и шириной 40 см для укладки в них магистральных труб диаметром 110 мм. Минимальное расстояние расположения траншей от забора составляет 50 см, от края отмостки постройки – 100 см.
3. Выкопать на участке траншеи глубиной 80 см и шириной 30 см для перфорированных труб, которые собирают воду и передают ее магистральным каналам. Для полноценного стока воды необходимо соблюдать уклон не менее 1 см на 1 погонный метр. Промежуток между дренами для глинистой почвы составляет 8-10 метров.
4. Пролить каналы большим количеством воды. Если скорость оттока низкая, то необходимо увеличить градус уклона, при застое вод – создать дополнительные дренажные ответвления.
5. После проверки дно засыпать речным песком на 10 см и утрамбовать.
6. Каналы выстелить геотекстилем, плотность которого составляет 120-150 гр/м2, и заполнить гравийным щебнем с фракцией 20-40 мм на высоту 5-10 см.
7. Чтобы предотвратить заиливание, трубы надо обмотать геотекстилем или объемными фильтрами из кокосового волокна.
8. Уложить гофрированные трубы и подвести их к магистральным каналам. В поворотах трубы соединить между собой фитингами или крестовинами, завернутыми в геотекстиль.
9. Засыпать дренажную конструкцию крупнозернистым песком или гранитным щебнем фракции 5-20 мм.
10. Сложить внахлест края геотекстиля и закрыть траншею дерном.

Когда нет природного водоприемника или искусственного оврага, то собранная вода может поступать в накопительный колодец, который обустраивают в низком месте участка. Если рельеф местности позволяет, то вода следует в дренажный приемник самотеком. В противном случае для откачки воды используют насосное оборудование. Для контроля над работой дренажной конструкции и очистки труб создают смотровые колодцы. Их располагают в поворотах и местах пересечения труб.

dizlandshafta

Полезно7Бесполезно

Устройство дренажной системы

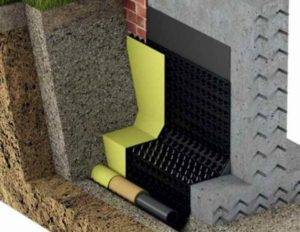

Если вы хотите понять, как делать дренаж вокруг дома, тогда внимательно прочтите эту статью. Итак, прежде чем делать дренаж вокруг дома, нужно будет произвести качественную гидроизоляцию фундамента вашего дома, сделать это своими руками для вас будет совсем несложно. Основание дома следует подготовить, для этого потребуется выполнить ряд работ:

Фото: гидроизоляция фундамента.

• Первым делом нам потребуется открыть фундамент чтобы произвести его гидроизоляцию. Вырытую землю никуда не нужно увозить, так как после того как вы сделаете своими руками гидроизоляцию, фундамент потребуется снова засыпать и хорошо утрамбовать.
• Ширина траншеи должна составлять примерно от полуметра до одного метра.
• Как только вы откроете фундамент, его потребуется очистить от земли, а если на нём имеется старая гидроизоляция, то и от неё тоже нужно будет избавиться.
• Очищенный фундамент нужно хорошенько просушить, лучше если это произойдёт естественным образом, а то многие для этой цели начинают разводить костёр, включают газовые горелки и тому подобное, думая, что это лучший вариант.

Теперь очищенный и просушенный фундамент можно подвергать гидроизоляции, здесь существует несколько вариантов, можно обложить его рулонным геотекстилем, покрыть битумной мастикой, уложить рубероид, в последнем случае потребуется возвести прижимную стену из кирпича.

Помимо этого, можно прибегнуть к напыляемой гидроизоляции, правда её понадобиться армировать геотекстилем. Какой вариант лучше сделать, это решать только вам. Как только гидроизоляция фундамента своими руками будет выполнена, вы можете смело приступать к монтажу дренажных труб.

• Первый этап. Сначала вам потребуется самому выкопать ров, в него будет выполнена установка дренажных труб, которые необходимы для создания качественного устройства дренажной системы на участке вокруг дома. Ров нужно капать так, чтобы он располагался от фундамента на расстоянии 1 м и чуть ниже его. В ширину ров должен быть таким, чтобы в него можно было уложить перфорированную полимерную труб диаметром сто десять миллиметров. С каждой стороны уложенной трубы должно оставаться пустое пространство хотя бы сантиметров по десять, это нужно для того чтобы засыпка трубы грунтом была качественной.
• Второй этап. Дно вырытой своими руками траншеи потребуется выровнять песком. Слой песка должен составлять примерно от пяти до десяти сантиметров, а выкопанный ров должен непременно иметь уклон не меньше чем 2 см на 1 п.м (погонный метр).
• Третий этап. Самым лучшим вариантом считается, это когда дренажная система вокруг дома будет выполнена с использованием геотекстиля. Поверх созданной песчаной подушки нужно будет сделать укладку рулонного геотекстиля, а его концы хорошо закрепить на стенках траншеи.
• Четвёртый этап. Сверху уложенного слоя геотекстиля надобно будет насыпать гравий, толщина его слоя должна достигать примерно сантиметров десять – пятнадцать.
• Пятый этап. На этом этапе устройства дренажной системы можно приступать к монтажу дренажных труб, их установка осуществляется с уклонном в сторону сделанного колодца.
• Шестой этап. Уложенные дренажные трубы засыпают гравием, слой которого должен достигать от десяти до пятнадцати сантиметров.
• Седьмой этап. Теперь всё накрываем рулонным геотекстилем, а его концы скрепляем.
• Восьмой этап. Водоприёмник нужно будет установить на последней дренажной трубе, она должна быть отведена от жилья примерно метров на пять, не меньше.
• Девятый этап. У водоприёмника нужно закрыть геотекстилем стенки и дно, потом установить в него резервуар, желательно чтобы он был пластиковым. На дне пластикового резервуара необходимо сделать отверстия. Для установки пластикового резервуара не требуется привлекать спецтехнику, что существенно экономить деньги на цене монтажа дренажной системы участка.
• Десятый этап. Установленный резервуар потребуется самому закрепить так, чтобы потом под воздействием сил пучения он не смог подняться наружу, далее всю конструкцию нужно засыпать гравием, а поверх гравия уже насыпается грунт.

Чтобы лучше понять, как делать дренаж участка посмотрите видео:

https://youtube.com/watch?v=9l7sdv3Mv-I

Особенности укладки дренажной системы

Обилие влаги в почве несет разрушительное действие несущих свойств грунта, почвы размываются, становятся рыхлыми, подвижными. Этот процесс грозит обвалом всего дома.

Участки, имеющие торфяную, глинистую, илистую почву, должны быть оснащены дренажом, каким бы не был уровень грунтовых вод. Укладка дренажной системы позволит увеличить срок эксплуатации фундаменты, сохранит подвальные помещения от промерзания и плесени.

Схема фундаментального дренажа

Трубы, обеспечивающие работу дренажа, укладывают вдоль всего дома. Чтобы правильно проложить каналы, нужно точно рассчитать глубину прокладывания труб, отметить линии укладки дренажной трассы на схеме, затем прямо на земле.

Как определить, на какую глубину проложить трубы

Глубина дренажа зависит от глубины фундамента дома, а также от глубины промерзания грунта зимой.

Важно учесть глубину промерзания почвы, потому что трубы прокладывают ниже этого уровня. Если трубы сами покроются льдом, они будут не способны удалять влагу с участка во время паводка, вода зальется в подвалы, дома, значит, средства, ушедшие на постройку дренажной системы, будут потрачены впустую

Уровень промерзания зависит от слоя снега в зимний период. Снег хорошо сохраняет тепло, земля под толстым слоем промерзнет меньше.

Зависимость уровня залегания труб и глубины фундамента

Расчет прост, к значению глубины фундамента прибавляют 0.5 м, на получившемся расстоянии необходимо прокладывать дренаж. Если уровень грунтовых вод во время подтопления поднимется, то они попадут в дренажные трубы, не задев фундамент. Как правило, монтажные работы проводятся в сухое время года, когда уровень воды низкий, это не должно вносить сомнения в расчеты глубины залегания труб. Среднее значение промерзания в Центральной части России равно полутора метрам, учитывая средний слой выпадающего снега, глубина промерзания уменьшается до ста пятнадцати метров.

Далее из получившихся значений, надо использовать наибольшее.

Поверхностный дренаж

Выполнить поверхностный дренаж участка своими руками относительно несложно. Мелкозаглубленный дренаж устраивают тогда, когда хотят защитить в первую очередь дачные постройки, будь то погреб, подземная стоянка или подвал. Термин мелкозаглублённый связан с тем, что вся система находится на виду, на поверхности. Эта система состоит из различных лотков и дождеприёмников, которые собирают воду во время дождей, ливней и после обильного снеготаяния. Поверхностный дренаж, в свою очередь, также подразделяется на два типа: линейный и точечный.

Линейный тип — это цепь лотков, уложенных определённым образом. Можно провести аналогию с каналом, уклон которого направлен в сторону колодца. Именно в него и поступает вся вода в конечном счёте, выведенная из лотков. Подобное устройство дренажа на участке выполняют вдоль дорожек или открытых стоянок, по периметру сараев, гаражей. Но чаще всего, как правило, это дренаж дома. Такая система дренажа на участке известна нам ещё с Древнего Египта. Принцип тот же, только материалы более усовершенствованные. Сейчас используются лотки из железобетона или пластика. Сверху встроена решётка, прикрывающая желоб. Также внутри системы встроены специальные мусоросборники, для облегчения ухода за ними.

Дренажный лоток

Точечный тип — это система водосборников, установленных в местах, где надо локально собирать воду. Водосборники обычно устанавливают под кранами и в глубоких впадинах, но в первую очередь — под водостоками. Если этого не сделать, то вода с крыши будет стекать на землю, а затем проникать в почву, разрушая фундамент и подземные помещения, если они есть.

Сбор воды с водостока

Водосборники устанавливают в землю, чтобы они были на одной поверхности с общим уровнем почвы. От них проводят трубы к канализационной системе. Сверху водосборник накрывается решёткой, которая служит и защитой от мусора, и может выступать в качестве декоративного элемента. Периодически водосборники требуют очистки. Для этого нужно просто поднять решётку и убрать накопившийся мусор.

Водосборник

Сбор воды с крыши

Оба этих типа часто используют в паре для наибольшей эффективности устройства системы водоотведения. К поверхностному типу (без труб) можно также отнести открытый дренаж. В этом варианте выкапываются канавы и остаются открытыми (в редких случаях закрываются решётками, защищающими их от попадания крупного мусора). А для того, чтобы стенки канавы не разрушались и не осыпались, их делают под углом 30 градусов и выкладывают их булыжниками или засаживают почвопокровными растениями. Возможно её даже заполнить щебневой отсыпкой для предотвращения разрушений, но это снизит её пропускную способность. Такой дренаж своими руками выполнить сможет даже новичок.

Открытый дренаж

Технологии отвода воды от дома своими руками

Поверхностный канал

Как сделать осушение дачного участка с применением подобных конструкций понятно по фотографии. Для этого нужно вырыть траншеи, изолировать стенки. Делают уклон в нужных направлениях для сбора и перемещения воды. Чтобы каналы не засорялись листвой и другими крупными механическими примесями, открытую верхнюю часть прикрывают решеткой.

Такие конструкции отличаются простотой монтажа, сравнительно небольшой стоимостью. Можно проявить фантазию или воспользоваться полезными советами для подбора недорого способа гидроизоляции стенок. Для создания таких углублений не понадобятся чрезмерные трудовые затраты. Привлекает удобство визуального осмотра, выполнения очистки, ремонтных и других рабочих операций.

Правильный монтаж инженерных сооружений с углублением – сложная задача

Именно для подобных работ привлекают профильных специалистов, чтобы исключить ошибочные решения и получить надежные гарантии

Чтобы выяснить, как убрать воду с участка своими руками таким способом, придется обратить внимание на следующие трудности:

• Чтобы предотвратить промерзание в холодную пору года, необходима большая глубина или дополнительная изоляция.
• Большой слой грунта создает значительные нагрузки, поэтому используют достаточно прочные трубы, фитинги и другие детали. Дополнительные меры потребуются при установке трассы под автомобильными проездами.
• Придется хорошо продумать систему задержания механических загрязнений, чтобы сохранить работоспособность слива в течение длительного срока эксплуатации.
• Специальные меры по защите от внешних воздействий следует предусмотреть при высоком уровне грунтовых вод.
• Для создания крупных сооружений этого типа понадобится специализированная землеройная техника.
• Все компоненты конструкции рассчитывают с большим запасом надежности, так как демонтаж и ремонтные работы в этом случае выполнить будет не просто.

На практике, для отвода воды с участка, открытый дренаж часто дополняют заглубленными частями. Такая комбинация позволяет грамотно использовать преимущества этих методик с одновременной минимизацией имеющихся недостатков. Более точные выводы можно сделать при изучении параметров конкретного земельного участка. Предварительно рекомендуется собрать следующую информацию (планы, технические характеристики):

• места расположения зданий, тропинок, иных стационарных сооружений;
• размещение посадок и режим полива;
• схему газопровода и других инженерных трасс;
• данные по наклонам поверхности на участке;
• уровень грунтовых вод и геологическое строение.

Уклон трубы

Раньше изделия из пластика для дренажных систем не выпускались. Их заменяли керамическими, асбестоцементными или стальными трубами. Для полноценной дренажной системы нужно было вручную проделывать отверстия. Такой труд нельзя было назвать легким, кроме того, отверстия со временем забивались почвой, что сводило на нет все усилия по устройству системы.

Сегодня к продаже представлены разные трубы в большом ассортименте. Лучше всего приобретать гофрированные, выполненные из пластика. В них уже имеются готовые отверстия. Для того чтобы они не забивались грунтом и не заиливались, необходимо использовать геотекстиль низкой плотности, который стоит довольно дешево.

Однако важно не только правильно подобрать материалы, но и обеспечить уклон дренажной трубы. Он должен быть направлен к месту сбора воды, например, колодцу

Технология укладки системы предусматривает монтаж нескольких дренажных слоев, они располагаются на дне траншеи и состоят из песка и щебня. Однако для начала дно и стенки необходимо застелить геотекстилем, только затем выполняется подсыпка из песка, а уже после – из щебня.

Элементы ливнеотвода

Схема поверхностного дренажа для участка включает в себя:

• водоприемные лотки, закрытые сверху решетками. В зависимости от места расположения могут быть изготовлены из стали, чугуна, керамики, пластмассы, бетона, полимерцемента. Устанавливаются обычно вдоль дорожек, дорог, домов, отмостки, тротуаров и т.д.;
• фитинги и соединительные элементы;
• точечные водоприемники с подсоединенной трубой или лотком устанавливаются обычно в месте слива воды из водосточной системы здания. Сверху водоприемники закрывают решеткой;
• дождевая вода собирается в колодцы и отводится в места слива точно так же, как и вода из глубинного дренажа.

На больших заболоченных участках встречается осушение с помощью канав, заполненных щебнем, и отводящих воду в сторону естественного водосбора. На компактных дачных участках такая схема не применима – для нее необходимо очень много места.

Разобраться во всех конструктивных элементах поможет фото дренажных систем на участке.

Особенности устройства фильтрационных полей

Чтобы сконструировать поле аэрации для септика своими руками, нужно заранее подготовить канавы и необходимую длину труб для орошения. Итак:

• на дно траншеи укладывается 10-ти сантиметровый слой грунта. Это необходимо для улучшения пропускной способности;
• также нужно проложить песчаный слой такой же толщины. На этом этапе прокладываются трубы с отверстиями для орошения. Они необходимы для равномерного распределения очищенных сточных вод.

Специалисты не рекомендуют работать с гибким трубопроводом, используемым для устройства полей фильтрации, поскольку могут нарушаться санитарные и природные нормы:

• В каждой из канав должна быть площадка с 40 сантиметровым слоем щебенки.
• Этот слой прикрывается геотекстильным материалом, защищающим трубы от замерзания и загрязнения.
• Вся поверхность сооружения засыпается землей.

Что советуют специалисты?

Планируя делать эффективную очистную систему, нужно учитывать некоторые особенности:

• для обеспечения полноценной очистки вод, поля фильтрации должны размещаться на песчаной или суглинистой почве;
• если на участке глинистая почва, то конструкция будет отличаться малой эффективностью.

Исходя из некоторых расчётов, стоит сказать, что выемка глины до слоя песка, по сравнению с установкой готового очистного сооружения, оказывается дорогостоящей задачей:

При работе таких полей применяется принцип самоочищения земли

Как правило, подобная способность имеет свои границы, поэтому важно соорудить дополнительные очистные сооружения. При большом потреблении воды можно высаживать деревья и прочие насаждения возле искусственного водоёма, куда будут поступать очищенные сточные воды

Таким образом, можно предотвратить переполнение этого водоёма. При надлежащем качестве очистки стоков увеличивается срок эксплуатации полей фильтрации.. На самом деле, конструкцию можно сделать самостоятельно, придерживаясь определенной схемы и детальной инструкции

Соблюдая все правила устройства, можно предупредить риск загрязнения источника питьевой воды и в целом сохранить окружающую среду

На самом деле, конструкцию можно сделать самостоятельно, придерживаясь определенной схемы и детальной инструкции. Соблюдая все правила устройства, можно предупредить риск загрязнения источника питьевой воды и в целом сохранить окружающую среду.

Описание этапов работ

Для начала нужно составить проект всей конструкции, только важно учитывать некоторые немаловажные правила:

• длина дренажной трубы должна быть не более 25-ти метров. Измерять расстояние следует от распределительного колодца до грибка вентиляции;
• между прокладываемыми трубами должно быть расстояние около полутора метра;
• оптимальной глубиной для прокладки труб принято считать величину полтора метра;
• выкапывать траншею нужно шириной 50-100 см.

Если поля фильтрации делаются своими руками, то рекомендуется придерживаться четкой последовательности действий:

• на дно подготовленной траншеи укладывают слой очищенного песка;
• следующим слоем, который будет укладываться в траншею, является щебень, его толщина должна составлять около 35-ти см. Лучше отдавать предпочтение фракциям размером 20-40 мм;
• сверху укладывается дренажная труба, которая также засыпается 10-ти сантиметровым слоем щебня;
• после этого конструкция покрывается геотекстилем, который предотвращает риск заиливания всей системы;
• завершающим слоем будет грунт.

Проектирование дренажной системы

Что должен содержать проект

Началу устройства дренажа должна предшествовать разработка проекта системы. Проект дренажа создают, опираясь на инженерные гидрологические исследования участка. Его назначение – определение и описание фундаментальных технических характеристик дренажной системы.

Как правило, в проекте содержатся следующие данные:

• схематическое изображение укладки дренажных труб (глубинных и поверхностных систем);
• расчетные параметры дрен – сечение, уклон, сборка устьевой части, глубина закладывания в грунт и расстояние относительно друг друга;
• типоразмеры составляющих дренажной системы (дрен, колодцев, соединительных элементов и т. д.);
• список необходимых для монтажа конструкции строительных материалов.

Проект дренажа участка

Проект должен учитывать такие факторы:

• ландшафт участка;
• среднестатистический объем атмосферных осадков за год;
• состав и особенности почвы;
• уровень грунтовых вод;
• расположение близлежащих естественных водоемов и пр.

Если вы решили создавать проект самостоятельно, нарисуйте упрощенную схему

Что должна включать в себя смета

Перед строительством дренажной системы составляется локальная смета на устройство дренажа, которая складывается из стоимости перечисленных ниже операций:

• демонтаж железобетонных фундаментов;
• создание в почве траншей глубиной 2 м вручную, установка креплений по всей ширине и укладывание гидроизоляционного слоя из полимерной пленки;
• монтаж поперечного дренажа, имеющего двусторонний выпуск;
• прокладывание канализационного трубопровода из полиэтиленовых труб;
• засыпка основания под трубопроводы из щебня;
• установка водосборных коммуникаций, усиление подстилающих слоев и набетонок (армированием);
• демонтаж существующих асфальтобетонных покрытий;
• создание новых асфальтобетонных покрытий;
• монтаж мостиков, переходов, настилов и т. п. из дерева;
• подготовка грунта под посевы (насыпка слоя почвы толщиной до 20 см);
• посев различных газонов и других насаждений вручную.

Стоимость дренажа зависит от его длины и глубины укладки

Для устройства дренажной системы понадобятся материалы:

• щебень;
• песок;
• дренажные трубы гофрированные, обернутые геотканью;
• геотекстиль (иглопробивное нетканое полотно, используемое для создания дополнительного фильтра, который может потребоваться в зависимости от характеристик грунта на участке);
• смотровые колодцы.

Конструктивные особенности дренажа

Существует три типа дренажных систем, каждая из которых имеет свои конструктивные особенности: горизонтальная, вертикальная, комбинированная.

Рабочими элементами горизонтального дренажа могут выступать:

• трубчатые дрены;
• галерейные дрены;
• лотки и траншеи.

Система дренажных труб в сочетании с фильтрующей обсыпкой (многослойной) – это и есть трубчатая дрена.

Многослойная фильтрующая обсыпка, в данном случае, делается с целью предотвращения попадания в систему вымываемых грунтов. По стандартам, дренажный контур всегда оснащается смотровыми колодцами.

В отличие от трубчатых дрен, галерейные дрены устраиваются из труб большего поперечного сечения. На стенках труб имеются отверстия для сбора стоков.

Процесс устройства галерейных дрен также предусматривает выполнение обсыпки с дополнительной фильтрацией геотекстилем.

Дренажная система с лотками и траншеями обычно делается в таких условиях, когда уровень грунтовых вод допускается до отметки 1,3-1,5 м. На устойчивых грунтах траншеи выполняют с откосами, на неустойчивых грунтах траншеи усиливают железобетонными конструкциями.

Система вертикального дренажа состоит из набора скважин (колодцев), связанных коллектором. Через коллекторную линию осуществляется отвод стоков при помощи насосной станции. Также отвод стоков на вертикальном дренаже может осуществляться сбросом в нижние слои грунта.

Комбинированная дренажная система объединяет в себе горизонтальную и вертикальную схемы. Характеризуется специалистами как сложная схема водоотвода и устраивается обычно на территориях, где требуется высокоэффективное осушение грунтов.

Главное – схема

Даже израсходовав много труб и перекопав огромное количество кубометров грунта, можно не добиться желаемого результата, если не соблюден принцип правильного уклона дренажной системы. Хорошо, если есть топографическая карта участка, снабженная высотными отметками, но в случае ее отсутствия направление стекающей дождевой воды укажет, куда следует направлять сточную воду. В любом случае, перед тем, как брать в руки лопату, необходима схема дренажной системы, которую вполне под силу нарисовать самостоятельно.

Дренажные трубы следует располагать по периметру всего участка. Придется решить две основные задачи:

1. рассчитать глубину их залегания;
2. нанести на план участка, а затем и на саму его территорию, линии прохода труб (трассы).

Профессиональная схема дренажной трассы

Материалы для изготовления труб-дрен

Изначально для изготовления элементов для систем дренажа использовалась керамика и асбест. Изделия получались достаточно долговечными и надежными, но хрупкими и тяжелыми. Кроме того, асбест токсичен, использование его на участке у жилого дома нежелательно. С появлением полимеров керамические и асбестоцементные дрены практически перестали использоваться. Исключение — трубы-дрены из экологически чистого белого асбеста. Их значимое преимущество — наличие пор, через которые всасывается влага.

Пластик дешевле, легче, его проще монтировать. Срок эксплуатации пластиковых изделий — минимум 50-60 лет, они нечувствительны к перепадам температур и агрессивным химическим примесям. Различают несколько разновидностей полимерных изделий. Коротко охарактеризуем
