Правила и алгоритм расчета заземляющих устройств

Естественное заземление

Во времена, когда перечень электробытовой техники в жилище ограничивался одним телевизором, холодильником и стиральной машиной, заземляющие устройства использовались редко. Защита от утечки тока возлагалась на естественные заземлители, такие как:

• неизолированные металлические трубы;

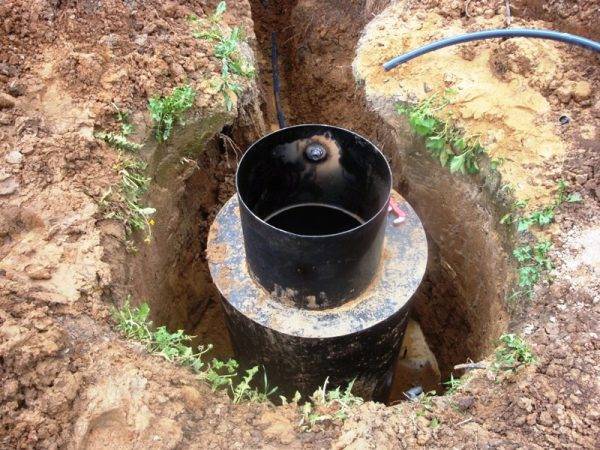

• обсадка водяных скважин;
• элементы металлических заборов, уличные фонари;
• оплетка кабельных сетей;
• стальные элементы фундаментов, колонн.

Лучший вариант естественного заземления — водопроводная магистраль из стали. За счет своей большой длины водопроводы сводят к минимуму сопротивление току растекания. Эффективность водопроводов достигается еще и благодаря их прокладке ниже уровня сезонного промерзания, а потому на их защитные качества не влияют ни жара, ни холод.

Металлические элементы подземных железобетонных изделий подходят для заземлительной системы, если соответствуют следующим требованиям:

• имеется достаточный (по нормам Правил устройства электроустановок) контакт с глинистой, супесчаной или влажной песчаной основой;
• при строительстве фундамента арматура на двух или более участках была выведена наружу;
• металлические элементы имеют сварные соединения;
• сопротивление арматуры соответствует регламенту ПУЭ;
• имеется электросвязь с шиной заземления.

Эффективность функционирования естественного заземления устанавливается на основе измерений, проведенных уполномоченным лицом (представителем Энергонадзора). На основе проведенных замеров специалист даст рекомендации относительно необходимости установки дополнительного контура к естественному контуру заземления. Если естественная защита отвечает требованиям нормативов, Правила устройства электроустановки указывают на нецелесообразность дополнительного заземления.

Пример расчета контура заземления

Для изготовления заземлителя обычно используется металлический уголок длиной 2,5-3 метра и размером 50х50 мм. При установке расстояние между элементами должно соответствовать их длине, или 2,5-3 метра. Показатель сопротивления для глиняного грунта будет 60 Ом*м. Согласно таблице климатических зон, значение сезонности для средней полосы составит около 1,45. Сопротивление будет равно: 60*1,45=87 Ом*м.

Пошаговый алгоритм монтажа заземления:

1. Выкопать возле дома траншею по контуру глубиной 0,5 м.
2. Забить в ее дно металлический уголок. Габариты его полки подобрать с учетом условного диаметра электродного элемента, который вычисляется по формуле d=0.95*p=0.995*0.05=87 Ом*м.
3. Определить глубину залегания средней точки уголка: h=0.5*l+t=0,5*2,5*0,5=1,75 м.
4. Подставить данное значение в ранее описанную формулу для расчета величины сопротивления одного заземлителя. Полученный параметр в итоге составит 27,58 Ом.

Необходимое число электродов можно определить по формуле N=R1/(Kисп*Rнорм). В результате получится 7. Изначально в качестве Кисп применяется цифра 1. В соответствии с табличными данными, для семи заземлительных устройств значение составит 0,59. Подставив полученную величину в формулу расчета, получаем результат: для дачного участка необходимо использовать 12 электродных элементов.

Соответственно, производится новый перерасчет с учетом этого параметра. Кисп по таблице теперь составит 0,54. Если использовать это значение в формуле, то в результате получится 13 штук. Тогда величина сопротивления электродов будет равна 4 Ома.

Естественные заземлители

Расчёт заземления зависит от типа и характеристик защищаемого объекта. Однако для некоторых типов зданий, в частности частных домов и коттеджей, представляется вполне возможным воспользоваться естественными заземлителями.

Самым лучшим из них по праву считается какая-либо коммуникация, проведённая в дом посредством металлических труб, проложенных под землёй. Домовладельцам, в распоряжении которых такая подводка имеется, в принципе, можно и не проводить расчёт заземления. Пример – водопровод из стальных труб или линия канализации от дома до септика, выполненная из чугуна.

За счёт своей протяженности такие коммуникации имеют обычно отличные показатели по величине сопротивления растеканию. Особенно хорошо работает именно водопроводная линия. Дело в том, что во избежание перемораживания труб в зимнее время такие линии закапывают ниже глубины максимального промерзания грунта в данной местности. А это, в свою очередь, предохраняет систему от возрастания сопротивления, вызванного как превращением грунтовой влаги в лёд, так и наоборот – пересыханием грунта.

Вторым вариантом естественного заземлителя может служить арматура бетонного фундамента. Однако есть одно условие – годится только арматура со сварным каркасом, так как между прутьями, связанными при помощи вязальной проволоки, нет достаточно надёжного контакта.

«ElectriCS Storm»

Более сложной в использовании программой, для работы с которой требуются навыки моделирования, является ElectriCS Storm. Использовать ее для вычислений заземляющего контура дома не целесообразно, т.к. вы скорее всего запутаетесь и рассчитаете все с ошибками. Мы рекомендуем работать с данным софтом профессионалам в области энергетики или же студентам ВУЗов пересекающихся специальностей.

Преимуществом данного программного продукта является то, что можно осуществлять проектирование заземляющего устройства (ЗУ) и тем самым выводить 3D модель готовых защитных контуров. Помимо этого функциональные возможности программы позволяют рассчитывать электромагнитную обстановку и заземление подстанций.

Все чертежи можно сохранять в dwg формате, благодаря чему потом их можно открыть в AutoCAD.

Расположение заземляющих электродов

Формул расчёта заземления существует много. Целесообразно применять метод для искусственных заземлителей с геометрическими характеристиками в соответствии с ПУЭ. Напряжение питания составляет 380 В для трёхфазного источника тока или 220 В однофазного.

Нормированное сопротивление заземлителя, на которое следует ориентироваться, составляет не более 30 Ом для частных домов, 4 Ом – для источника тока при напряжении 380 В, а для подстанции 110 кВ – 0,5 Ом.

Для группового ЗУ выбирается горячекатаный уголок с полкой не менее 50 мм. В качестве горизонтальных соединительных перемычек используется полоса сечением 40х4 мм.

Определившись с составом грунта, по таблице выбирается его удельное сопротивление. В соответствии с регионом, подбирается повышающий коэффициент сезонности K_м.

Выбирается количество и способ расположения электродов ЗУ. Они могут быть установлены в ряд или в виде замкнутого контура.

Замкнутый контур заземления в частном доме

При этом возникает их экранирующее влияние друг на друга. Оно тем больше, чем ближе расположены заземлители. Значения коэффициентов использования заземлителей K_исп для контура или расположенных в ряд, отличаются.

Значения коэффициента K_исп при разных расположениях электродов

Влияние горизонтальных перемычек незначительно и в оценочных расчётах может не учитываться.

Исходные данные для расчета заземления

1. Основные условия, которых необходимо придерживаться при сооружении заземляющих устройств это размеры заземлителей.

1.1. В зависимости от используемого материала (уголок, полоса, круглая сталь) минимальные размеры заземлителей должны быть не меньше:

• а) полоса 12х4 – 48 мм2;
• б) уголок 4х4;
• в) круглая сталь – 10 мм2;
• г) стальная труба (толщина стенки) – 3.5 мм.

Минимальные размеры арматуры применяемые для монтажа заземляющих устройств

1.2. Длина заземляющего стержня должна быть не меньше 1.5 – 2 м.

1.3. Расстояния между заземляющими стержнями берется из соотношения их длины, то есть: a = 1хL; a = 2хL; a = 3хL.

В зависимости от позволяющей площади и удобства монтажа заземляющие стрежни можно размещать в ряд, либо в виде какой ни будь фигуры (треугольник, квадрат и т.п.).

Цель расчета защитного заземления.

Основной целью расчета заземления является определить число заземляющих стержней и длину полосы, которая их соединяет.

Пример расчёта заземляющего устройства РУ 6-35 кВ

Рассчитать заземляющее устройство подстанции 35/6 кВ. Длина электрически связанных линий 35 кВ — 50 км, 6 кВ — 20 км.
На подстанции используется общее заземляющее устройство на напряжении до и выше 1000 В. Естественных заземлителей нет. Грунт — чернозём (р=50 Ом м). Площадь подстанции (18×8) м2. План заземляющего устройства показан на рис. 1. Рис. 1

для РУ-6 кВ
1. Определяем сопротивление заземляющего устройства для РУ-35 кВ Учитывая, что заземляющее устройство общее для РУ до 1000 В и выше 1000 В, принимаем R3=4 Ом.
2. Заземляющее устройство намечаем в виде контура из полосы 40×4 мм, проложенной на глубине 0,7 м вокруг подстанции и вертикальных стержней длиной 5 м и диаметром 12 мм на расстоянии 5 м друг от друга. Общая длина полосы 60 м, предварительно принимаем количество стержней.— 12.

9. Определим результирующее сопротивление заземляющего устройства.
Сопротивление вертикальных заземлителей Сопротивление горизонтальной полосы Сопротивление заземляющего устройства

Заземление — вторичная обмотка — трансформатор

Заземление — вторичная обмотка — трансформатор

Заземление вторичной обмотки трансформатора не допускается.  

Проверяется правильность выполнения заземления вторичных обмоток трансформаторов тока. Каждая группа электрически соединенных вторичных обмоток трансформаторов тока, независимо от их числа, должна быть заземлена только в одной точке либо на панели защиты, либо на ближайшей к трансформаторам тока сборке зажимов. Проверяется возможность безопасного отсоединения и присоединения заземления без снятия высокого напряжения.  

При проверке этим методом заземления вторичных обмоток трансформаторов тока необходимо снять.  

Недостатком однофазных симметричных схем ( по сравнению с несимметричными) является невозможность одновременного заземления вторичной обмотки трансформатора и потребителя.  

Если к трансформатору напряжения, кроме счетчиков, присоединяются оперативные цепи защиты, то заземление вторичной обмотки трансформатора допускается устраивать через пробивной предохранитель.  

Для защиты обслуживающего персонала от поражения током при проникновении высокого напряжения в сеть низшего1 напряжения применяют заземление вторичных обмоток трансформаторов ( измерительных и силовых с вторичным напряжением до 525 в) непосредственно или через пробивной предохранитель.  

В сетях с большим током вамыкания на вемлю защита устанавливается на трех фазах. В этом случае трансформаторы тока на каждой линии соединяются по слеме полной звезды с нулевым проводом. Заземление вторичных обмоток трансформаторов тока, необходимое по условиям техники безопасности, устанавливается одно для трансформаторов тока обеих линий.  

Вторичная обмотка исключенного из схемы трансформатора тока должна быть пои этом закорочена, а миллиамперметр заменен амперметром. Если заземление вторичных обмоток трансформаторов тока выполнено у самих трансформаторов, то для получения суммы токов ДВУХ фаз в нейтральном проводе достаточно на входе панели защиты временно заземлить одну из фаз и отключить ее Трис. Получить достаточный для измерения миллиамперметром ток небаланса можно также путем включения в цепь одной фазы добавочного резистопа с сопротивлением 5 — 10 Ом.  

На панелях камер КСО и в релейных шкафах камер КРУ монтируют измерительные приборы, реле, аппараты защиты, сигнализации и управления. Прокладывают, разделывают и подключают силовые и контрольные кабели. Выполняют заземления вторичных обмоток трансформаторов тока, неиспользуемые вторичные обмотки закорачивают перемычками непосредственно на их выводах.  

Если мощность нагрузочного устройства не позволяет довести первичный ток до срабатывания защиты, то защита проверяется вторичным током. При этом способе ток от постороннего источника подается на выводы вторичных обмоток трансформаторов тока и значение его доводится до срабатывания защиты. Измеренный вторичный ток срабатывания реле защиты, пересчитанный для первичной стороны по коэффициенту трансформации трансформатора тока, должен соответствовать заданному уставкой первичному току срабатывания защиты с учетом тока намагничивания трансформаторов тока. При проверке этим методом заземления вторичных обмоток трансформаторов тока необходимо снять.  

Страницы:      1

www.ngpedia.ru

Расчёт сопротивления

Правильный расчёт защитного заземления заключается в точном определении сопротивления растекания тока (Rз), которое зависит от множества факторов (влажности и плотности грунта, количества солей, конструктивных особенностей заземлительного устройства, диаметра и глубины погружения подключённого провода и др.).

Их снижение достигается путём уменьшения сопротивления растекания тока. Результатом такого снижения является уменьшение тока, проходящего сквозь тело человека при аварии.

В процессе расчёта заземления необходимо учитывать такой важный показатель, как удельное сопротивление грунта. Таблица ПУЭ позволяет узнать его для разных видов почвы:

1. Песка с разным уровнем залегания подземных вод.
2. Водонасыщенной супеси (пластинчатой и текучей).
3. Пластичной и полутвёрдой глины.
4. Суглинка.
5. Торфа.
6. Садовой земли.
7. Чернозёма.
8. Кокса.
9. Гранита.
10. Каменного угля.
11. Мела.
12. Глинистого мергеля.
13. Пористого известняка.

Все представленные в таблице разновидности грунта отличаются разным уровнем влажности, которая также сказывается на конечном значении сопротивления растекания тока. Для его точного определения удельное сопротивление умножают на коэффициент сезонности. Эта цифра зависит от низшей температуры и способа расположения электродов (вертикального или горизонтального).

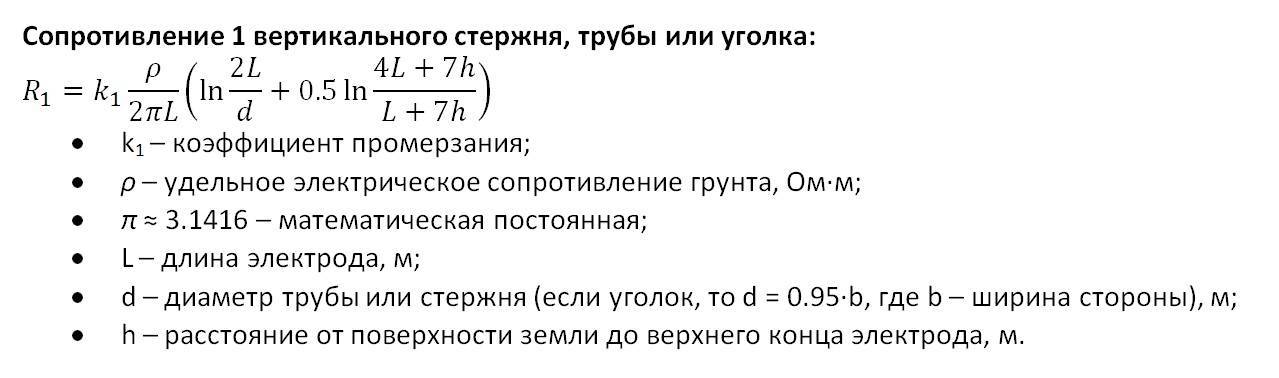

Помимо удельного сопротивления почвы (ρ), для подсчёта сопротивления растекания (Rз) необходимо знать длину электрода (l), диаметр прута (d) и глубину расположения средней точки заземлителя (h). Взаимосвязь этих величин отражается в формуле Rз = ρ/2πl∙ (ln (2l/d)+0.5ln ((4h+l)/(4h-l)).

Если основой заземлительной установки являются сваренные сверху вертикальные электроды (n), целесообразнее будет использовать формулу Rn = Rз/(n∙ Kисп), в которой буквами Kисп обозначается коэффициент использования электрода (с учётов влияния соседних). Его также легко найти в специальной таблице.

Независимо от выбранной формулы, при подсчёте защитного заземления следует принимать во внимание нормированное сопротивление заземлителя (для частного дома, источника тока или подстанции), размеры основных деталей конструкции и соединительных элементов, а также количество и метод соединения электродов (в ряд или в форме замкнутого контура). Проводить расчёт заземлительного контура имеет смысл только в том случае, если в качестве заземлителей используются искусственные элементы. Формул для определения сопротивления естественных заземлителей не существует

Формул для определения сопротивления естественных заземлителей не существует

Проводить расчёт заземлительного контура имеет смысл только в том случае, если в качестве заземлителей используются искусственные элементы. Формул для определения сопротивления естественных заземлителей не существует.

Исходные данные для расчета заземления

Перед началом обустройства заземления расчет которого нужно провести, необходимо заранее определиться с такими исходными данными, как:

• Линейные размеры забиваемых в грунт стальных штырей.
• Расстояние между ними (шаг монтажа).
• Допустимая глубина погружения.
• Характеристики почвы в месте обустройства заземления.

При его определении важно помнить о том, что он сильно отличается от места к месту и в значительной степени зависит от климатической зоны, к которой относится регион. Помимо этих данный придется учесть конфигурацию и материал заготовок, из которых сваривается готовое сооружение (либо обычный стальной уголок, либо медная широкая полоска)

Согласно ПУЭ минимальные размеры элементов для треугольной или линейной контурной конструкции должны быть:

• полоса – сечение 48 мм2;
• уголок 4х4 мм;
• круглый брусок – сечение 10 мм2;
• стальная труба диаметром 2,5 см со стенками толщиной не менее 3,5 мм.

В соответствие с этими требованиями ее выбирают не менее 2-2,5 метра. Расстояние между соседними точками погружения стержней должно быть кратным их длине. В зависимости от размеров и конфигурации площадки для обустройства ЗУ элементы конструкции устанавливаются либо в ряд, либо в виде правильного треугольника (иногда для этого выбирается квадратная форма). Используемые в этом случае методики расчета различных вариантов ЗУ ставят своей задачей получение данных по числу стержней и параметрам соединительной полосы (ее длины и сечения).

Виды материала (профили)

Согласно требованиям ПУЭ, содержащим указания на то, каким должно быть сопротивление растекания тока в грунте, в большинстве случаев этот показатель устанавливается на уровне не более 4 Ом. Для получения этого значения обычно приходится приложить немало усилий, направленных на то, чтобы придерживаться заданных теми же требованиями технологий.

В первую очередь, это касается используемых при сборке заземляющего контура материалов, подбираемых, исходя из следующих условий:

• При выборе штырей предпочтение должно отдаваться заготовкам из черного металла;
• Наиболее часто применяется пруток типоразмером 16-20 мм или уголок с параметрами 50х50х5 мм и толщиной металла около 5 мм;
• Применять в качестве элементов контура арматуру не допускается, поскольку она обладает каленой поверхностью, влияющей на нормальное стекание тока;
• Для этих целей подходит именно чистый пруток, а не его арматурный заменитель.

Обратите внимание! Для районов с засушливым летом лучше всего подходят трубные толстостенные металлические заготовки, нижний конец которых сплющивается на конус, а затем в этой части трубы просверливаются несколько отверстий. Согласно положениям ПУЭ, перед их размещением в грунте сначала бурятся лунки нужной длины, поскольку забить их вручную достаточно проблематично

В случае особо засушливого лета и резком ухудшении параметров заземлителя в полые части труб заливается концентрированный соляной раствор, что позволяет получить такое сопротивление, какое должно быть в соответствии с требованиями ПУЭ. Длина трубных заготовок выбирается в пределах 2,5-3 метра, что вполне хватает для большинства российских регионов

Согласно положениям ПУЭ, перед их размещением в грунте сначала бурятся лунки нужной длины, поскольку забить их вручную достаточно проблематично. В случае особо засушливого лета и резком ухудшении параметров заземлителя в полые части труб заливается концентрированный соляной раствор, что позволяет получить такое сопротивление, какое должно быть в соответствии с требованиями ПУЭ. Длина трубных заготовок выбирается в пределах 2,5-3 метра, что вполне хватает для большинства российских регионов.

К этому виду профильных заготовок предъявляются особые требования, касающиеся порядка их размещения в почве и состоящие в следующем:

• Во-первых, трубные элементы защитного контура должны размещаться на глубине, превышающей уровень промерзания грунта не менее чем на 80-100 см;
• Во-вторых, в особо засушливых местностях примерно треть длины заземлителя должна достигать влажных слоёв почвы;
• В-третьих, при выполнении второго условия следует ориентироваться на особенности расположения в данном регионе так называемых «грунтовых вод». В случае если они находятся на значительной глубине, по правилу, сформулированному в положениях ПУЭ, необходимо будет подготовить более длинные трубные отрезки.

С видом и профилем используемых при обустройстве заземлителя штыревых заготовок можно ознакомиться на размещённом ниже рисунке.

Допустимые профили штырей

На практике в большинстве регионов России обычно применяются стальной уголок и полоса из того же металла. Для того чтобы получить более точные параметры используемых элементов заземления, потребуются данные геологических обследований. При наличии этой информации можно будет привлечь к обсчёту параметров заземлителя специалистов.

Из чего делается металлосвязь

Соединяющие штыри элементы (металлосвязь) обычно изготавливается из следующих электротехнических материалов:

• Типовая медная шина, имеющая сечение на менее 10 мм2;
• Алюминиевая полоса с поперечным сечением порядка 16 мм2;
• Стальная полоска 100 мм2 (типоразмер – 25х5 мм).

Классическая металлосвязь делается обычно в виде нарезанных по размеру стальных полос, крепящихся на сварку к уголкам или оголовкам прутка.

Важно! От качества сварочного сочленения зависит, сможет ли данное заземляющее устройство или контур пройти проверочные испытания на соответствие переходного сопротивления нормируемому значению (4 Ома)

При применении более дорогих алюминиевых (медных) полосок к ним на сварку крепится болт подходящего типоразмера, на котором впоследствии фиксируются подводящие шины

Главное, на что нужно обращать внимание при обустройстве любых соединений, – это надёжность получаемого в результате контакта

Для этого перед оформлением болтового сочленения необходимо тщательно зачистить обе соединяемые детали до появления блеска чистого металла. Дополнительно эти места желательно обработать шкуркой, а после закручивания болта хорошо его поджать, что обеспечит более надёжный контакт.

Цель расчета защитного заземления

Обустраиваемое на стороне потребителя заземляющее устройство предназначено для защиты не только персонала, обслуживающего электроустановки, но и рядовых пользователей.

Полноценный расчет заземления гарантирует образование надежного контакта защитного устройства с землей, приводящего к растеканию тока и снижению уровня опасного напряжения.

Таким образом, назначение расчета заземляющих устройств – создание условий, исключающих риск поражения живых организмов высоким потенциалом путем его снижения в точке замыкания. В отсутствие хорошо просчитанного и функционального заземлителя любое прикосновение к корпусу поврежденного оборудования равнозначно прямому контакту с фазной жилой.

Естественное заземление

Во времена, когда перечень электробытовой техники в жилище ограничивался одним телевизором, холодильником и стиральной машиной, заземляющие устройства использовались редко. Защита от утечки тока возлагалась на естественные заземлители, такие как:

• неизолированные металлические трубы;
• обсадка водяных скважин;
• элементы металлических заборов, уличные фонари;
• оплетка кабельных сетей;
• стальные элементы фундаментов, колонн.

Лучший вариант естественного заземления — водопроводная магистраль из стали. За счет своей большой длины водопроводы сводят к минимуму сопротивление току растекания. Эффективность водопроводов достигается еще и благодаря их прокладке ниже уровня сезонного промерзания, а потому на их защитные качества не влияют ни жара, ни холод.

Металлические элементы подземных железобетонных изделий подходят для заземлительной системы, если соответствуют следующим требованиям:

• имеется достаточный (по нормам Правил устройства электроустановок) контакт с глинистой, супесчаной или влажной песчаной основой;
• при строительстве фундамента арматура на двух или более участках была выведена наружу;
• металлические элементы имеют сварные соединения;
• сопротивление арматуры соответствует регламенту ПУЭ;
• имеется электросвязь с шиной заземления.

Эффективность функционирования естественного заземления устанавливается на основе измерений, проведенных уполномоченным лицом (представителем Энергонадзора). На основе проведенных замеров специалист даст рекомендации относительно необходимости установки дополнительного контура к естественному контуру заземления. Если естественная защита отвечает требованиям нормативов, Правила устройства электроустановки указывают на нецелесообразность дополнительного заземления.

Конструкция контура заземления (заземлителя)

Контур заземления состоит из вертикально вбитых в землю металлических электродов (уголков, труб, круглой стали), соединенных между собой горизонтальным металлическим соединителем (полосой, уголком, трубой, арматурой, круглой сталью).

В качестве вертикальных электродов используется уголок 5 × 50 × 50 мм, а в качестве горизонтального соединителя — полоса 4 × 40 мм. Заземлители располагают либо в ряд, либо замкнутым контуром. Они вбиваются в дно траншеи или ямы глубиной около 0,5 — 0,7 м на глубину 1,5 — 3,5 метра. Не забитым оставляется только участок 20 см заземлителя. Расстояние между вбитыми электродами принимается кратными длине электродов.

Все соединения рекомендуется делать сваркой внахлест с проваркой швов и обязательным покрытием мест сварки антикоррозийной защитой. Остальная поверхность заземлителя не должна иметь какого-либо покрытия или окраски. После монтажа всех элементов, горизонтальный соединитель выводится в нужном месте из земли для последующего соединения с заземляющим проводником.

Материалы для контура заземления:

Элемент ⁄ материал	Сталь черная	Сталь оцинкованная	Сталь горячего цинкования, нержавеющая сталь
Круглая сталь электрода	∅16 мм	∅12 мм	∅16 мм
Круглая сталь горизонтального соединителя	∅10 мм	∅10 мм	∅10 мм
Прямоугольная или угловая сталь	4 мм, сечение не менее 100 мм²	3 мм, сечение не менее 75 мм²	3 мм, сечение не менее 90 мм²
Труба	∅32 мм, толщина стенки 3,5 мм	∅25 мм, толщина стенки 2 мм	∅25 мм, толщина стенки 2 мм

Следует разделять заземление защитное и функциональное. Последнее выполняется для правильной работы и защиты от помех специального оборудования. Заземляющий проводник, соединяющий заземлитель функционального заземления с шиной заземления, должен иметь сечение не менее:

• Для медного — 10 мм².
• Для алюминиевого — 16 мм².
• Для стального — 75 мм².

В быту чаще всего устраивается защитное заземление. И для соединения заземлителя с шиной заземления, достаточно использовать проводник сечением равным тому, что приходит в дом до расщепления PEN. Если к дому приходит СИП 16 мм², то заземляющий проводник должен быть эквивалентным ему по проводимости (медь — 10 мм²). Также следует руководствоваться следующим правилом по подбору проводника, соединяющего защитное заземление с шиной — он должен иметь сечение не менее:

• Для медного — 6 мм².
• Для стального — 50 мм².
• Алюминиевые проводники в качестве заземляющих проводников не используются.

Формула расчёта системы заземлителей

С целью достижения оптимального значения сопротивления создаваемой конструкции одиночные заземлители можно расположить в ряд или сформировать из них замкнутый контур (круг, прямоугольник или любую другую фигуру). Для расчёта такого заземления в указанную выше формула войдут дополнительные параметры:

• R1 — искомое сопротивление (Ом);
• R — сопротивление, вычисленное по базовой формуле (Ом);
• N — число элементов в системе заземлителей;
• Ки — коэффициент использования.

О последнем параметре необходимо рассказать подробнее. Вокруг каждого электрода, используемого для заземления электрического тока, можно представить воображаемую зону, в которой его эффективность достигает 90 %. Она формируется из всех точек, удалённых от поверхности электрода на расстояние, равное его длине. При расчёте заземление необходимо избегать пересечения этих зон, что позволяет достичь максимального коэффициента полезного действия формируемой системы.

Для подсчётов удобнее всего пользоваться табличными значениями, полученных в результате практического применения формулы.

Система заземления при расположении электродов последовательно
Расстояние между электродами (где L это длинна используемого электрода)	Количество заземляющих элементов в системе	Коэффициент использования
L	5	0.7
L	10	0.6
L	15	0.53
L	20	0.5
2L	5	0.81
2L	10	0.75
2L	15	0.7
2L	20	0.67

Система заземления при размещении электродов в замкнутый контур
Расстояние между электродами (где L это длинна используемого электрода)	Количество заземляющих элементов в системе	Коэффициент использования
L	5	0.65
L	10	0.55
L	15	0.51
L	20	0.45
2L	5	0.75
2L	10	0.69
2L	15	0.66
2L	20	0.63

Сама же формула выглядит следующим образом:

Таким образом, если предварительно вычислить переменную и взять её за константу, то по данной формуле можно вычислить оптимальный набор электродов, необходимый для создания заземляющей конструкции:

При это стоит учитывать, что скорее всего полученное значение будет дробным, поэтому его необходимо будет округлить в большую сторону.
