Каких размеров бывают встраиваемые светильники

Что предпочитают покупатели больше?

Большинство покупателей отдают предпочтение встроенным моделям. Популярные виды освещения предполагают использование таких основных материалов:

• Металлогалоген.
• Галоген.
• Светодиод.

Лампы накаливания или люминесцентные варианты слишком сильно нагреваются, потому не подходят. Корпус светильников выполняют из литого алюминия, ему и отдают предпочтение покупатели чаще. Сами светильники могут быть разных цветов, в зависимости от метода обработки корпуса после изготовления.

Рассеиватели берут пластиковые. В зависимости от желаемого эффекта выбирают матовую или прозрачную поверхность изделия. Стекло – дорогостоящий вариант.

Выбор светильника основывается не только на практичности, но и индивидуальных особенностях покупателей. Заранее оцените характеристики помещения и мест установки, изучить возможные эффекты от лампочек. После этого принимать окончательное решение.

Светильники модульного типа

Чаще модульные виды светодиодных светильников можно увидеть в офисах. В общественных зданиях такая конструкция выступает источником для основной системы освещения. Функциональность, безопасность – главные положительные черты в данном случае. Конструкции без проблем применяются даже для общеобразовательных и медицинских учреждений, банков, магазинов, холлов и так далее.

В приборе есть три основных элемента:

• Крышка, изготовленная из металла или пластика.
• Защитный корпус.
• Лампа.

Устройства можно устанавливать не только, чтобы осветить большие пространства. Прилавки, рекламные стенды и витрины выигрывают от применения подобных приборов.

Для модульных светильников характерны черты:

1. Быстрое начало работы, фактически без задержек.
2. Простой ремонт. Достаточно заменить неисправный модуль на новый аналог.
3. Точная цветопередача.
4. Устойчивость к любым температурам, высоким и низким.
5. Продолжительная эксплуатация без потерь по эффективности.
6. Низкий уровень энергопотребления.

В светильниках используют лампы, не наносящие ущерб здоровью из-за действия вредных газов. Поскольку в них отсутствует мигание, заметное при обычном взгляде. Устройства монтируют в шахматном порядке, тогда свет распределяется по пространству равномерно. На рынке выпускают квадратные и прямоугольные модели с различными технологиями защиты. Самая простая установка предусмотрена для реечных и кассетных разновидностей систем.

Нормы освещенности жилых помещений

Важно поддерживать оптимальный уровень освещенности. В тёмной комнате приходится сильно напрягать глаза, что неприятно и вредно для зрения

Но слишком яркие лампочки тоже не комфортны и не полезны.

Уровень освещённости в комнате можно измерить и оценить. Стандартная единица для этого — люкс (Лк). Разработаны государственные нормативы по освещённости для различных зон и помещений, в том числе жилых. Согласно СП 52.13330.2011 и СНиП 23-05-95 для квартир и частных домов стандарты такие (в Лк на 1 кв м):

1. Самые высокие показатели у кабинетов и подсобных помещений — 300.
2. В детских тоже должно быть светло, но уровень уменьшается до 200.
3. В остальных жилых комнатах, на кухне, в гостиной и спальне необходим средний уровень — 150.
4. В гардеробных достаточно более тусклого света — 75.
5. В коридорах, прихожих, туалетах и ванных — 50.

Для измерения освещенности используется люксметр — это небольшой прибор, оснащенный светочувствительным датчиком. Пользоваться им очень просто, достаточно включить и на дисплее сразу отобразятся результаты измерения в Люксах. Стоимость такого прибора в среднем составляет около 2000 рублей.

Приблизительно измерить уровень освещенности можно с помощью смартфона. Для этого потребуется скачать соответствующее приложение (например: Smart Luxometr, Lux Meter, Light Meter и другие). Измерение происходит благодаря встроенному в смартфон датчику света. Конечно, результаты будут отличаться от люксметра, но в целом это позволит иметь примерное представление об уровне света в помещении.

Принцип работы и конструкция

Точечный светильник состоит из трех элементов:

• основы, которая крепится к поверхности;
• корпуса с фиксаторами;
• соединяющего кабеля.

В подавляющем большинстве устройств предусмотрен корпус сплошного типа.

Точечные светильники под лампы накаливания конструкционно делятся на два типа:

• Открытому типу свойственна П-образная конструкция.
• Закрытый тип подразумевает применение кожуха для защиты светильника от конденсата, оптимален при использовании во влажных помещениях.

Дополнительная защита корпуса от высоких эксплуатационных температур не требуется. Она предусмотрена особенностями встраиваемых в точки ламп. Их колбы покрыты снаружи зеркальной амальгамой, которая служит для предохранения конструкции от перегрева. Обратная поверхность колбы матовая, что способствует равномерному распределению света.

Для корректной работы точек с галогенными лампами потребуется трансформатор. Принцип прост: чем больше ламп, тем мощнее нужен трансформатор. Подойдет индукционный или электронный вариант. При монтаже учитывается расстояние от ламп до устройства – если оно превышает два метра, до 100 Вт мощности теряется из-за сопротивления.

Этапы установки точечных светильников

Процесс подключения сводится к последовательному выполнению следующих этапов:

Этапы подключения точечного светильника.

• проектирование и разметка;
• прокладка и протяжка кабелей в места монтажа;
• выполнение отверстий и подключение;
• тестирование подключений.

Подобная подробная разбивка на этапы связана с тем, что часть работ должна быть выполнена при формировании потолочного покрытия.

Планирование мест расположения светильников производят до того, как произвести обшивку его отделочным материалом, то есть в процессе монтажа каркаса.

Проектирование приобретает особый смысл при наличии нескольких уровней у потолка. В этом случае необходимо предусмотреть прокладку проводки в места крепления светильников на каждом из уровней, учитывая распределение светового потока. Светильники, которые расположены в пределах одного уровня, должны собой образовывать один единый контур.

При планировании количества точечных светильников, которые обеспечат требуемую освещенность пространства, необходимо учесть, что расстояние от стены до них должно составлять не более 60 см, а расстояние между центрами – 25-30 см. При этом светильник от каркаса должен отстоять не менее чем на 30 см. Если светильник расположить ближе к каркасу, то установка его на конечном этапе может быть затруднена.

Устройство светильника.

Наличие и расположение остальных осветительных приборов в помещении оказывает влияние на окончательное количество светильников. Точечный светильник может быть оснащен механизмом поворота, с помощью которого направление потока света может быть изменено. Поэтому они могут быть отведены при использовании нескольких светильников одновременно.

Проводка прокладывается на этапе установки каркаса. Она укладывается в специальные короба или закрепляется на нем таким образом, чтобы при выполнении отверстий под споты ее достать не составило труда. Если с выбором мест для установки точечных светильников в процессе монтажа каркаса не представляется возможным, то можно проложить кабель только к 1 светильнику. А каждый следующий точечный светильник присоединять к предыдущему, протягивая провод уже в смонтированном потолочном покрытии. Но такой способ прокладки проводки несколько нарушает технику безопасности, так как провода остаются лежать непосредственно на поверхности подвесного потолка.

Кабель при прокладке по каркасу или в защитных коробах можно использовать с 2 или 3 жилами. Петля для крепления каждого точечного светильника оставляется величиной в 10-15 см. Она прикрепляется к каркасу недалеко от места размещения точечного светильника при помощи пластиковой стяжки. Но крепление не должно быть плотным, чтобы не вызывать затруднений при ее демонтаже при окончательном подключении.

Просверливание отверстий под каждый точечный светильник осуществляется по окончании выполнения монтажа потолка. Правильное проектирование мест размещения спотов позволяет избежать их расположения на металлических элементах каркаса. Кроме того, если точечный светильник располагается на стыке между обшивочными листами, то его следует перенести или перераспределить листы таким образом, чтобы стык был перенесен на требуемое расстояние.

Схема подключения нескольких групп светильников.

Отверстия просверливаются дрелью со специальной насадкой – кольцевой пилой, центральное сверло которой устанавливается в центр расположения светильника. Образуется идеально ровный круг, что позволяет избежать ненужных зазоров. Диаметр такой пилы должен быть меньше соответствующего внешнего размера светильника на 3-4 мм, но больше на 3-4 мм, чем внутренние размеры.

После того как все отверстия просверлены, необходимо достать петлю провода, которая была оставлена для крепления спота. Если такие петли не были выполнены или проводка под каждый точечный светильник не подведена, то необходимо протянуть кабель к ним. Протягивание провода необходимо начинать с крайнего светильника, постепенно перемещаясь далее по линии их монтажа. Это можно сделать при помощи крюка, который изготавливается из прочной проволоки.

Характеристики

Точечным светильникам присущ ряд особенностей:

• Малый угол рассеивания света (в среднем 30 градусов). Нужно учитывать, что одна точка не сможет обеспечить помещению достаточное количество света, даже в случаях, когда речь идет о санузлах.
• Конусообразный поток света. Для равномерного распределения нужно пересечение ареалов выше уровня груди.

Что с точечными светильниками в комплекте

Светильник поставляется с набором элементов и аксессуаров, достаточных для подключения к действующей цепи питания:

• Корпус. Дополнительно к нему прилагается фиксатор для лампы или рассеиватель.
• Монтажная планка или крепежные распорки.
• Клеммная колодка — чаще цельная, но иногда производитель прилагает всего пару клемм в комплекте.

Далеко не всегда в базовом составе присутствует лампа, чаще она покупается отдельно.

Лампы для точечных светильников

Точечные светильники доступны в 3″, 4″, 5″ и 6″ вариациях диаметра арматуры. Значения указаны в дюймах – по международному стандарту. Допустимо использовать с разными видами ламп:

• накаливания;
• компактными люминесцентными;
• галогеновыми;
• светодиодными.

В один и тот же корпус обычно предусмотрена установка ламп разных типов. Уточняйте при покупке, совместима ли конструкция с выбранной разновидностью лампы.

Лампы накаливания

Наиболее распространены в точечных светильниках благодаря невысокой цене и удобству замены.

Ряд минусов, присущих этому типу ламп, медленно вытесняет их с рынка:

• «прожорливость» в плане потребления электроэнергии;
• размер крепежа не менее 7 см, требующий каркаса соответствующей глубины.

Замена ламп накаливания в точках – привычное вкручивание в плафон.

Галогенные

Интересны выбором комбинирования мощности и продолжительным сроком службы. Вольфрам-галогенное устройство выдает большее количество света на ватт, чем стандартная лампа накаливания. Доступны в двух вариациях напряжения: линейное на 220 или 110 Вт и низкое на 12 вольт.

Галогеновые вариации обходят лампы накаливания по этим показателям:

• пониженное энергопотребление;
• долговечность;
• более высокая яркость;
• малая глубина крепежа – 2–4 см.

Минусы галогеновых ламп:

• сильный нагрев;
• чувствительность к загрязнению жиром;
• образование зон повышенной температуры.

Установка выполняется в перчатках или используют тряпочку из комплекта поставки.

Замена:

Нужно снять декоративный плафон, если он предусмотрен в конструкции.
Это откроет доступ к фиксирующему кольцу – оно вынимается, если осторожно сжать две выступающие лапки.
После этого выкручивается сама лампочка.

Точечные диодные светильники

Led-технологии в освещении известны как практичная и долговечная альтернатива лампам накаливания.

Этому способствуют их показатели:

• рекордно низкое энергопотребление;
• отсутствие перегревов, означающее полную совместимость с натяжными потолками всех типов;
• безопасность — подходят для использования в детских комнатах и спальнях.

Люминесцентные

Оптимальны для имитации естественного освещения. Их высокая цена компенсируется долговечностью. Основной минус — они небезопасны в экологическом отношении из-за присутствия ртути

Их с осторожностью применяют в жилых помещениях

Каждый тип освещения имеет специфический набор преимуществ и недостатков. Наиболее важные факторы при выборе лампы:

• Светоотдача – отношение мощности светового потока от лампы к этому же показателю Вт на входе.
• Предпочтительный срок службы, трудности при замене и утилизации.
• Поддержание светового потока – этот фактор важен, чтобы иметь определенный минимальный уровень освещенности.
• Потребность во вспомогательном оборудовании.

Для рационального расхода электроэнергии в дополнение к лампам устанавливают диммер (реостат). Это переключатель мощности, который плавно регулирует яркость освещения.

Пространства разной мерности

Мы живем в трехмерном мире, где есть длина, ширина и высота. А в этом же мире рядом с нами вполне уживаются миры двумерные. Плоскость, плоская поверхность, и вообще любая произвольная поверхность – это уже двумерные пространства, потому что координат внутри них всего две – длина и ширина (или «вдоль» и «поперек»).

Трехмерние пространства Лента мебиуса

Среди всех 2d-пространств-поверхностей встречается лента Мёбиуса. Честно говоря, простая, но, на наш взгляд, загадочная лента. Потому что, начни только ею заниматься, наудивляешься ее необычным свойствам.

Например, тому, что сторона у этой поверхности – ленты Мёбиуса – всего одна, а не две, как кажется. Вот иди по ней пешком вдоль, в одну сторону, и постепенно окажешься… на стороне противоположной, то есть вверх ногами. Ну а «внутри себя» это вполне нормальное двумерное пространство, жители которого могут и не догадываться о его какой-то особой перекрученности.

Плоскость Линейное пространство

Так. Ну а если пространство «в одно измерение», то это что, просто линия? Прямая или кривая? Видимо, да. Можно представить существ, живущих в таком одномерном мире?

Змея

Только сразу учтем, для них не должно существовать такого понятия, как кривизна линии, внутри которой они живут. Мы же сами не видим кривизны собственного пространства, которую подсказали нам физики! Но эта кривизна нашего пространства должна быть видима жителям четырехмерного, высшего относительно нас, мира. Хуже того, весь наш мир может «четырехмерникам» представляться в виде чего-то невообразимого, да еще и имеющего совершенно неописуемый характер. Ну, примерно, как нам видится та же лента Мёбиуса или любая «одномерная» веревка-змея.

Все мы знаем, как своенравна бывает обычная бечевка или проводок: их и аккуратно скручивают, и сматывают… А смотришь, они опять уже все перепутаны, как будто нарочно над нами издеваясь. И это я еще не сказал о существе – явно неслучайном посланнике одномерного мира – о змее, воплощении коварства, хитрости и всего опасного, что только можно придумать. Которая из своей скромной одномерности умеет неплохо ориентироваться в нашем трехмерном мире, да еще пугать робких и кусать зазевавшихся.

Составные части точечных светильников

Приобретая точечный светильник необходимо знать, какие элементы идут с ним в комплекте с целью подключения его к цепи питания:

• корпус с рассеивателя, иногда его заменяют фиксатором.
• монтажная планка.
• колодка-клемма, но очень часто встречается только наличие пары клемм.
• лампа, но встретить ее в комплекте довольно редкое явление, обычно ее приходится покупать самостоятельно.

Виды ламп для точечных светильниковЛампа для точечных светильников может быть нескольких видов.

Виды ламп по принципу действия

По принципу действия лампы бывают нескольких типов:

Лампы накаливания. Благодаря достаточно низкой цене и легкой замене, являются самыми распространёнными. Однако последнее время количество их минусов, превышает эти два достоинства. Недостатки: потребляют много электроэнергии и благодаря довольно большому крепежу, требуют особого каркаса.
Галогенные

Заслуживают внимание благодаря своему малому энергопотреблению и долгим сроком службы. И это далеко не все их положительные качества, они также отличаются яркостью и малой глубиной крепежа

Недостатки галогенных ламп: чрезмерное нагревание и легко поддаются загрязнению жирами. Замену рекомендуется проводить в специальных перчатках, с целью сохранения долговечности использования.
Точечные диодные светильники. В отличие от своих предшественников, диодные светильники появились недавно. Но за столько короткий срок, они смогли заполучить любовь многих покупателей. А все благодаря их основным достоинствам. Низкое энергопотребление – нравится всем, кто экономит. Такие лампы никогда не перегреваются, а значит, являются прекрасным выходом для тех, кто отдал предпочтение натяжным потолкам. Следует остановиться и на безопасности, их можно спокойно использовать в детских комнатах. Еще такие лампы оснащены поворотным механизмом. Это очень удобно, ведь в любой момент можно с легкостью изменить угол направленности света.
Люминесцентные Предназначены для использования в производственных помещениях, с целью имитации естественного света. Отличаются высокой ценой, но их долговечность компенсирует данный пункт. А вот их большим недостатком является вредность и не экологичность, а все из-за содержания ртути.

Виды цоколей

Цоколь лампы — это место подключения лампы к патрону. Они тоже есть разной конструкции. Самые распространённые — это резьбовые и штырьковые.

В точечных светильниках обычно используются Е14, G5.3 и G10.

Таким образом, можно сделать вывод, что не существует идеальной лампы. Все они имеют свои плюсы и недостатки. Поэтому отправляясь в магазин, необходимо опираться на главные факторы, к которым относятся:

• светоотдача, высчитывается отношением мощности потока света полученного от лампы и этого же показателя вольт на выходе;
• длительность эксплуатации;
• трудности при утилизации вышедшего из строя предмета;
• способ замены лампы;
• поддержание светового потока;
• необходимость использования дополнительного оборудования.

Для того чтоб расход электроэнергии был рациональным, рекомендуется к лампе подключить реостат (диммер). Этот аппарат поможет регулировать яркость освещения, однако не все лампы могут с ними работать. Только лампы накаливания и особые светодиодные.

Виды точечных светильников

Продавцы электротоваров предлагают большой выбор светильников и по-разному организуют классификацию для покупателей, часто достаточно разветвленную. Нас интересуют только точечные, но не все делают акцент именно на них. Видимо, в маркетинговых целях.

Толково – разделить их на три общие категории по типу монтажа:

• накладные;
• встраиваемые;
• подвесные.

Накладные устанавливаются на стены или потолки без изменения конфигурации или целостности несущих оснований: прямо на бетонный потолок или твердую стену (блочную, кирпичную, бетонную…). Вся подготовка (сверление под крепеж, проводка) делается до финишной отделки, окончательная установка – после.

Точечные светильники

Встраиваемые светильники сейчас – широкое поле для проб и экспериментов с интерьером. Это такие, которые полностью утоплены в стену или потолок, а наружу выступает только лицевая сторона со стеклом и уплотнительными кольцами. Потолки при этом делаются «накладными» – этакая дизайнерская 2-D конструкция из натяжных пленок или гипсокартонных плит на каркасном основании.

Еще такие мини-источники света ставят на легких перегородках, на мебели, в нишах. Такие светильнички могут показаться и простыми, и скромными.

Правда, не без некоторых изысков.

Подвесной светильник

Подвесные светильники – это, собственно говоря, почти обычные люстры. То есть «все интересное» подвешено «на веревочке» (вернее, на кабеле, декоративно оформленном), а основание совсем маленькое. Точечные подвесные, да еще с поворотными лампами, напоминают театральные огни рампы. Да, собственно, так оно зачастую и есть. Так что можно сказать, воплотилась фраза «Наш мир – театр».

Типы регулировки светильников

Позволяют менять или не менять направление потока света, некоторые дают возможность выдвигать приборы в различное положение, при этом меняя зоны освещения. Есть еще два иностранных термина, что, в принципе, не добавляет ничего нового: споты – с поворотным механизмом; даунлайт (англ. downlight – «осветить») – для точечной подсветки конкретных деталей интерьера. Интересны линейные решения – линия из конкретно направленных светящихся точек.

Линейные решения

Для точечных светильников используются все виды ламп: лампы накаливания, галогеновые, люминесцентные, светодиодные.

Галогеновые дают хороший направленный свет, что усиливает зеркальное покрытие задней стенки баллона. Лампы накаливания и сейчас находят применение в силу простоты, дешевизны (лампы) и привычки. Энергосберегающие компактные люминесцентные и, особенно, светодиодные, все более входят в интерьер, тая еще нераскрытые, вероятно, возможности. Конструкции светильников предусматривают разные варианты под все разновидности ламп.

Какие бывают точечные светильники для подвесных потолков

Точечные светильники активно используют для создания эффектной подсветки подвесных потолков. Их классифицируют по нескольким параметрам, включая размеры и форму прибора, тип крепежа и установки.

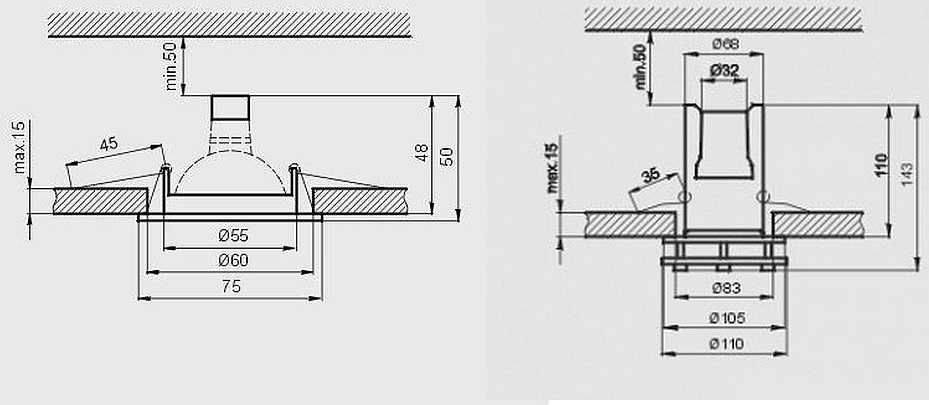

Размеры точечных светильников для подвесных потолков

Производство подсветки любой категории тщательно регламентируется действующими нормами российского законодательства. В настоящий момент основным нормативным документом, где прописаны требования к светильникам, является ГОСТ 17677-82.

Касательно габаритов осветительных приборов здесь указано, что точечные модели могут быть выпущены в любом размерном варианте, от маленьких, диаметр которых достигает нескольких сантиметров, до более габаритных приборов, не уступающих по размерам классическим люстрам.

Габариты точечных приспособлений нашли свое отображение в маркировке. Согласно общим правилам, характеристику указывают буквенным обозначением R и цифрой. Последняя будет соответствовать размеру отверстия светильника или самой широкой его части в районе лампочки.

Аналогичные требования предъявляются к маркировке цоколей, однако здесь буквенное отображение происходит через Е. Самыми востребованными на рынке вариантами считают Е14 и Е27.

Относительно формы источников света, законодатель никоим образом производителей не ограничивает. Точечные приборы могут быть разнообразных форм, включая геометрически сложные конструкции, изготовленные под заказ.

Светильники в подвесных потолках, устанавливаемые на подвесках

Расположение подсветки на подвесках зачастую имеет место в ситуациях, когда пользователь планирует установить на потолке габаритную осветительную конструкцию. Самый яркий пример – классические светильники с галогеновыми лампами.

Чтобы обустроить освещение подвесного потолка, необходимо к базовому профилю прикрепить несколько дополнительных, на которые будет смонтирована лампа. После установки потолочного покрытия подсветка будет расположена несколько ниже краев гипсокартонного листа, выступая из него.

Подсветка данного формата получается благодаря накладным светильникам, которые крепят непосредственно к поверхности потолка или крепежам, выступающим из него. В сравнении с другими типами подсветки этот вариант более привлекательный и эстетичный, однако, не может быть применен в помещениях с низкими потолками.

Еще одним преимуществом такой подсветки считают большое разнообразие конструкционных моделей, включая высоту точечных светильников для подвесных потолков. Можно установить, как стационарную подсветку, дающую свет, который направляют строго вниз, так и поворотные конструкции. Лампы этого формата могут спокойно вращаться вокруг своей оси, создавая потоки света под разными углами.

Светильники в подвесных потолках, устанавливаемые на профиле

Подсветку нередко устанавливают непосредственно на профиль. Чаще всего подобную конструкцию можно встретить в офисных зданиях, местах массового скоплению людей. Также использовать этот тип подсветки можно для гостиной комнаты или спальни.

К базовому профилю подвесного потолка прикрепляют отдельную конструкцию, к которой подводят электрическую проводку для последующего создания подсветки

Крайне важно, чтобы нижние элементы конструкции были загнуты под прямым углом, образовывая своеобразный крепеж для последующей установки источника подсветки

Подсветка, установленная на профиле, также известна под наименованием встраиваемых светильников. Это самый распространенный формат создания подсветки при помощи точечных приборов. Встраиваемое приспособление будет практически незаметно, на виду останется только декоративная составляющая конструкции, в то время как основная часть светильника, включая источник подсветки, будет помещена внутрь подвесного потолка.
