Как отремонтировать светодиодный прожектор

Устройство LED-прожектора и распространенные неисправности

Независимо от вида светодиодов, формы и размеры, их устройство неизменное:

• корпус;
• линза и отражатель;
• светодиодная матрица (SMD диоды) с радиатором (иногда вентилятором);
• драйвер (печатная плата с транзисторами, конденсаторами, стабилитроном, мостовым выпрямителем);
• клеммы для проводов;
• элементы крепления.

Корпус может быть изготовлен из стали, алюминия или пластика. Линзы и отражатели формируют угол потока света. Для того, чтобы оборудование служило долго, температура не должна превышать +80оС. Выполнение этого условия обеспечивает радиатор (прямоугольный или круглый) из алюминия или керамо-алюминиевого материала и теплопаста на месте монтажа лампочек. Если мощность LED-прожектора превышает 100 Вт (ватт), радиатор заменяется вентилятором.

Элементы, обеспечивающие подачу света: светодиодный модуль (диоды, напаянные на подложку) и драйвер. Количество светодиодов может достигать нескольких десятков (лампочки соединены последовательно-параллельно). У модуля 2 вывода: плюс и минус.

Для стабилизации тока используется драйвер (в уличных осветительных приборах заливается герметиком). На него подается напряжение 220 В (вольт), выходит вольтаж со значением, определенным производителем для конкретного вида диодов.

Назначение

Светодиодные прожекторы широко используются в быту для освещения дворов, подъездов, садов, оград, гаражей, складских помещений, фасадов домов, памятников, рекламных стендов, вывесок и витрин.

Разделяются по мощности. Можно купить прожектор мощностью от 10 Вт. Некоторые из них оснащены датчиками движения и загораются на некоторое время, только когда определяется тепло человеческого тела, а общая освещенность ниже назначенной.

Большинство комплектуются регулируемыми кронштейнами для настройки положения.

Вам предлагается список наиболее популярных фирм изготовителей:

• Kosmos;
• Sunca;
• «СДО»;
• Jazzway;
• «Эра»;
• «Навигатор»;
• SWG.

«Эра», «Навигатор», «СДО», Jazzway, «Космос» – отечественные фирмы производители.

Особенности ремонта led ламп

Основой ремонта считается грамотное диагностирование. Чаще всего достаточно осуществить припой контактов, в определенных случаях провоцируется необходимость замены ключевых узлов.

Ремонт светодиодного светильника

Если вы не знаете, как отремонтировать светодиодную лампу, вы можете изучить нашу статью, а также просмотреть рекомендованное видео, которое вы найдете ниже. Выполнение качественного ремонта, который гарантирует в дальнейшем исправность изделия и его длительную эксплуатацию, начинается с детальной подготовки;

• Демонтаж светильника;
• Изучение технической документации;
• Подготовка приборов (список перечислен выше);
• Приобретение мультиметра для проверки контактов;
• Проведение ремонтных работ в зависимости от проблемы;
• Замена драйвера или же блока питания при необходимости.

Ремонт светодиодных люстр

1. Приспособление снимается с потолка или же стены;
2. Корпус прибора снимается;
3. Изучается схема электронная (чаще всего дефекты являются видимыми);
4. Удаляется плафон и другие украшения декоративного формата;
5. Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
6. Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.

Ремонт светодиодной ленты

Если не горит вся лента, то нужно проверить подключение блока питания к розетке, проверить напряжение, осуществить процесс анализа целостности провода. Осуществляется проверка блока питания. В лентах именно блок питания страдает чаще всего, и чаще всего его нужно будет просто заменить. Если лента горит частично, то проблема с дорожками. Часть сегментов могла выйти из строя. Их можно заменить, для этого потребуется паяльник и припой.

При мерцании ленты – полной или же частичной, нужно осуществить проверку блока питания, а также осуществить процесс изучения ленты на предмет чрезмерного изгиба. При проблеме с блоком осуществляется его ремонт или же замена, если поврежден определенный сегмент, проводится процесс замены диодов. Если же часть сегментов потухла, но диоды целые, это может отражать проблему с резистором. Нужно осуществить проверку цепи последовательно, чтобы найти участок повреждения и осуществить замену.

Ремонт светодиодных фонарей и прожекторов своими руками

Проведение ремонта является стандартной процедурой. Осуществляется визуальный осмотр, снимается корпус, проверяются все элементы поэтапно. В случае необходимости контакты очищаются и припаиваются, в случае серьезной поломки осуществляется замена резисторов, диодов, драйвера, блока питания и пр.

Техника безопасности при ремонте светодиодных ламп на 220 в

Учитывая, что необходимо произвести ремонт прибора, который работает от сети, то обязательно нужно соблюдать и технику безопасности. Рассматриваемые нами лампы обладают бестрансформаторным питанием, все имеющиеся в устройстве элементы во время работы находятся под напряжением, которое может нести угрозу жизни

Исходя их этого важно соблюдать следующие предосторожности:

• В процессе перепайки и при необходимости провести любые измерения обязательно нужно следить, чтобы лампа была отключена;
• При наличии разрядных резисторов, которыми зашунтированы конденсаторы все равно необходимо по завершению ремонта вручную проводить разрядку конденсаторов. Сделать это можно, если закоротить выводы конденсатора, используя любой металлический инструмент, который оснащен диэлектрической ручкой;
• По завершению ремонта если производится первое включение лампы, берегите глаза. В ряде случаев некоторые элементы в лампе могут взорваться, поэтому лучше предусмотрительно отстраняться или отворачиваться;
• Внимательно следите за паяльником и не забывайте его выключать при перерывах. Не нужно класть включенный паяльник на предметы, которые могут вызвать воспламенение.

Зная все особенности светодиодных лампочек можно сделать выводы о принципах их работы и соответственно, при необходимости осуществить правильный ремонт

Важно все ремонтные процедуры совершать с соблюдением правил безопасности

Рекомендуем также просмотреть видео по данной теме:

Вероятные причины поломки и способы их устранения

Токоограничивающий конденсатор

Итак, прежде всего, необходимо определить причину неисправности вашего устройства. Если прожектор включается, но во включенном состоянии не горит равномерно, а мерцает и мигает – вероятно вышел из строя токоограничивающий конденсатор С1. Многие китайские производители грешат тем, что пытаясь добиться максимальной яркости от не самого мощного прожектора, используют токоограничивающий конденсатор, не подходящий по параметрам к драйверу. Токоограничивающий конденсатор на 400 Вольт номинального рабочего напряжения вполне подойдет.

Блок питания

Еще одной распространённой причиной может быть выход из строя блока питания. Вариантов выхода из ситуации два – обратиться в магазин электроники, где вам помогут подобрать подходящий блок питания (его характеристики указаны на нём, потому, желательно разобрать прожектор и прихватить блок с собой), либо подобрать блок питания (может подойти от сканера или принтера).

Второй вариант возможен, конечно, только если у вас вдруг завалялась ненужная и нерабочая оргтехника, которая может послужить донором блока питания. Сверьте блоки питания, чтобы они были схожи по параметрам. Точное совпадение не обязательно, но параметры не должны сильно расходиться. Как и говорилось ранее, при наличии навыков использования инструментов и понимания в вопросах электроники – вы легко сможете поменять блок питания самостоятельно.

Драйвер

Если в ремонте нуждается маломощный прожектор, вполне вероятно, что он может не иметь своего блока питания, а функцию изменения токов в нем выполняет светодиодный драйвер. Поскольку светодиод не может питаться напрямую от сети, нуждаясь в переменном токе, отличающемся от того, что может предложить ему сеть, в устройстве прожектора задействуется драйвер, учитывающий разброс характеристик светодиода в зависимости от рабочей температуры и времени, корректируя на выходе ток, подающийся на светодиод. Именно этот драйвер может выйти из строя.

Для его замены необходимо будет разобрать светодиодный прожектор и выяснить маркировку драйвера, чтобы купить или заказать замену. Если вы уверенный пользователь электроинструмента – можно найти вышедший из строя элемент драйвера и выпаять его и заменить. Если вы ремонтируете светодиодный прожектор, собранный своими руками, скорее всего вам будет достаточно легко найти проблему в драйвере или же найти аналогичный драйвер и произвести замену. Это будет однозначно дешевле, чем покупать или собирать новый прожектор с нуля.

Выгорание матрицы

Еще одним вариантом выхода из строя конструкции вашего светодиодного прожектора, помимо неисправности драйвера, блока питания или других мелких элементов, участвующих в процессе преобразования тока, может быть выгорание самой светодиодной матрицы. В случае выхода из строя самого светодиода, необходимо найти и приобрести аналогичный по характеристикам диод. После разбора прожектора, нужно будет аккуратно деинсталлировать сгоревшую матрицу, открутив четыре винтика крепления и отпаяв токопроводящие элементы. Затем нужно будет равномерно и аккуратно нанести слой термопасты на новый диод, припаять токоподводящие элементы и аккуратно прикрутить матрицу. Нужно учесть, что форма матрицы должна оставаться нетронутой, то есть желательно использовать те же винтики, что были использованы изначально. Они не должны иметь головки конической формы, так как при использовании таковых, если вы закрутите их с чуть большим усилием, они могут повредить матрицу, и вся ваша работа будет насмарку.

Измерение температурного режима работы светодиодов

Хотя на ощупь корпус прожектора нагревался незначительно, но напрашивался вопрос о возможном перегреве LED матрицы в связи с увеличением подаваемой на нее мощности в три раза. Поэтому решил измерять температуру ее подложки.

Для этого в оставшееся в корпусе прожектора отверстие от провода, ведущее к подложке матрицы была вставлена термопара мультиметра.

Задняя крышка была закреплена на корпусе. Прожектор во включенном состоянии в самом плохообтекаемом воздушным потоком положении, излучающей стороной свет положен на горизонтальную плоскость. За полчаса работы прожектора температура прекратила увеличиваться и при температуре окружающей среды 21°C достигла 60°C. Перегрев матрицы составил 39° градусов.

Согласно технической документации срок службы светодиодных матриц при нагреве подложки до 60°C, а кристаллов до 80°C составляет 50 000 часов.

Следовательно, можно сделать вывод, что конструкция исследуемой десяти ваттной светодиодной матрицы с встроенным драйвером и габаритные размеры корпуса прожектора позволяют при качественной установке матрицы обеспечить безопасный тепловой режим ее работы.

Ещё схемы драйверов

Ниже размещу немного информации по схемам и по ремонту от меня (автора блога СамЭлектрик.ру)

Светодиодный прожектор Навигатор, рассмотренный в статье Про ремонт светодиодных прожекторов (ссылку уже давал в начале статьи).

Схема стандартная, выходной ток меняется за счет номиналов элементов обвязки и мощности трансформатора:

LED Driver MT7930 Typical. Схема электрическая принципиальная типовая для светодиодного прожектора

Схема взята из даташита на эту микросхему, вот он:• LED Driver MT 7930. Typical application / Описание, типовая схема включения и параметры микросхемы для драйверов светодиодных модулей и матриц., pdf, 661.17 kB, скачан: 2580 раз./ В даташите подробно расписано, что и как надо поменять, чтобы получить нужный выходной ток драйвера.

Вот более развернутая схема драйвера, приближенная к реальности:

LED Driver MT7930. Схема электрическая принципиальная

Видите слева от схемы формулу? Она показывает, от чего зависит выходной ток. Прежде всего, от резистора Rs, который стоит в истоке транзистора и состоит из трех параллельных резисторов. Эти резисторы, а заодно и транзистор выгорают.

Имея схему, можно приниматься за ремонт драйвера.

Но и без схемы можно сразу сказать, что в первую очередь надо обратить внимание на:

• входные цепи,
• диодный мост,
• электролиты,
• силовой транзистор,
• пайку.

Далее надо проверить поступление питания на микросхему, которое подается в два захода – сначала от диодного моста, потом (после нормального запуска) – с обмотки обратной связи выходного трансформатора.

Сам я именно подобные драйвера ремонтировал несколько раз. Иногда помогала только полная замена микросхемы, транзистора и почти всей обвязки. Это очень трудозатратно и экономически неоправданно. Как правило – это гораздо проще и дешевле – покупал и устанавливал новый Led Driver, либо отказывался от ремонта вообще.

Ремонт светодиодного прожектора своими руками

Оригинальный светодиодный прожектор отработав почти четыре года и после месяца неустойчивой работы окончательно погас. Диагностика внешним осмотром не выявила конкретной поломки. Повреждений на деталях драйвера обнаружено не было.

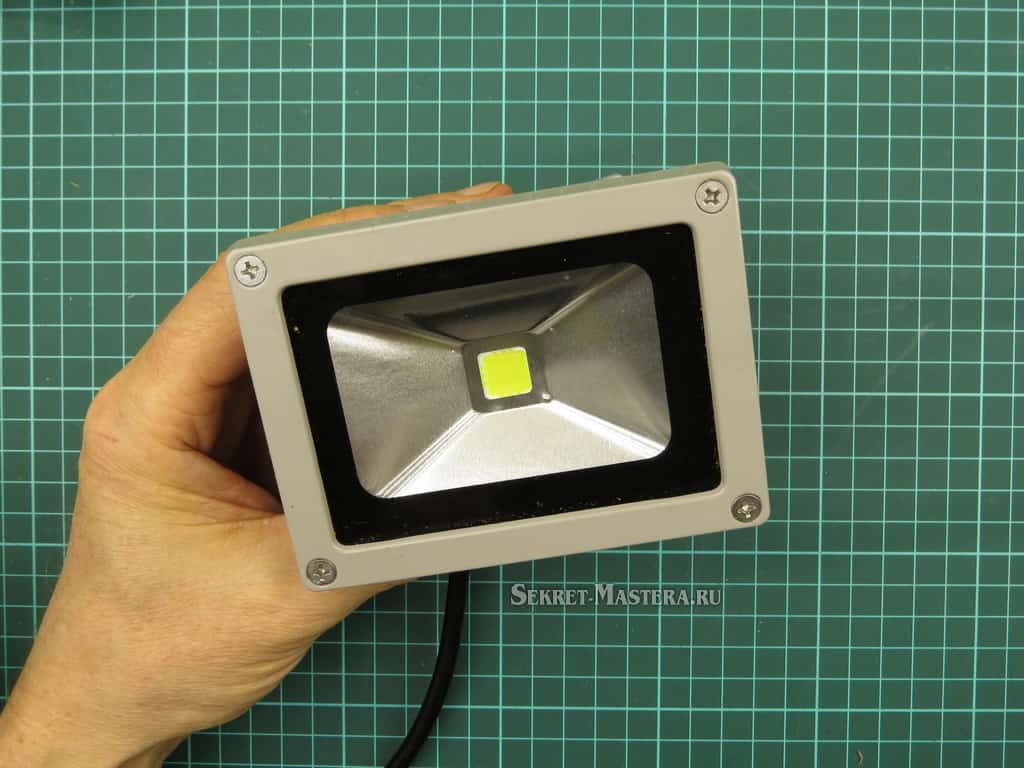

Неработающий прожектор

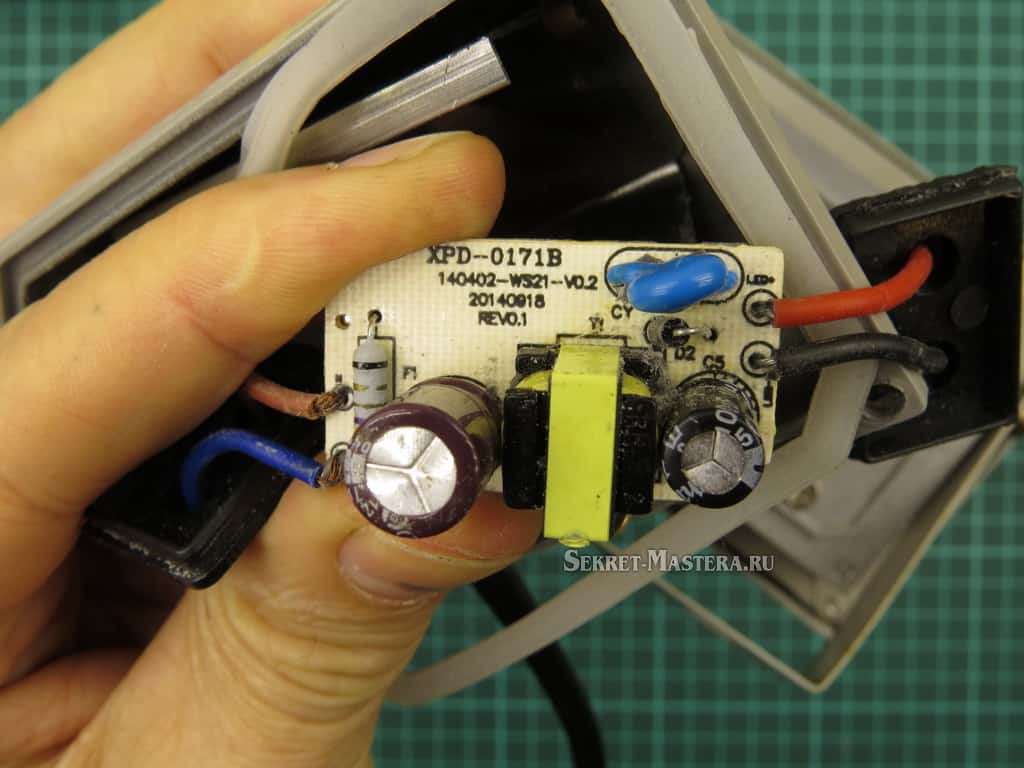

Осмотр платы драйвера LED прожектора
Осмотр деталей драйвера LED прожектора

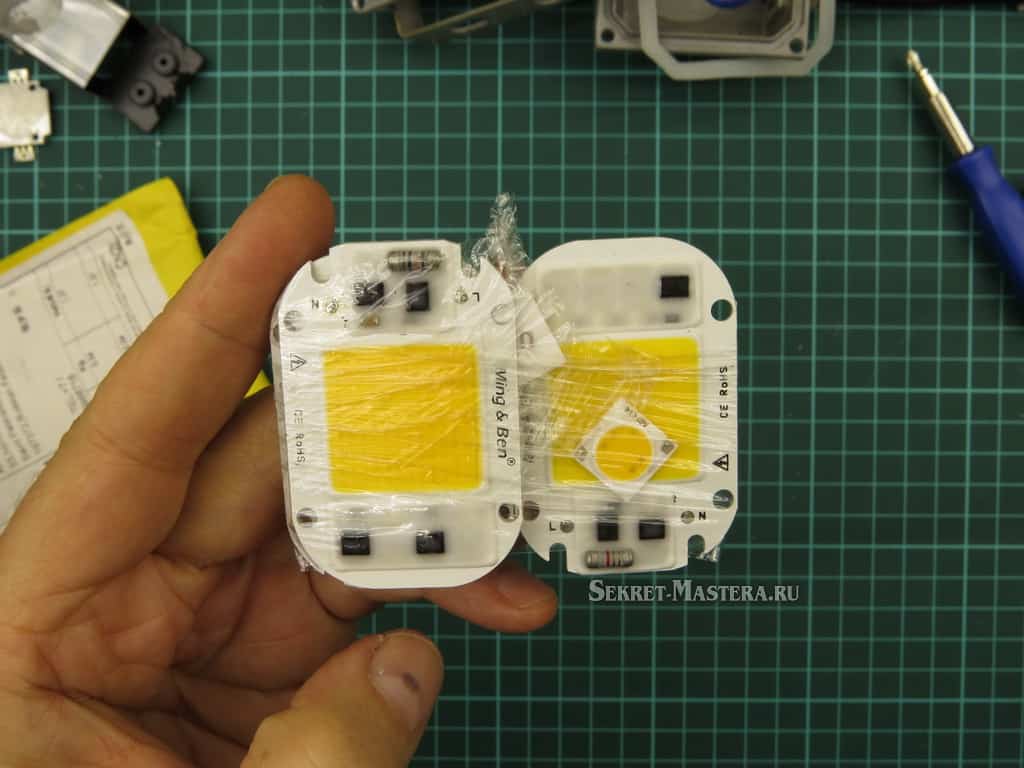

LED COB чипы

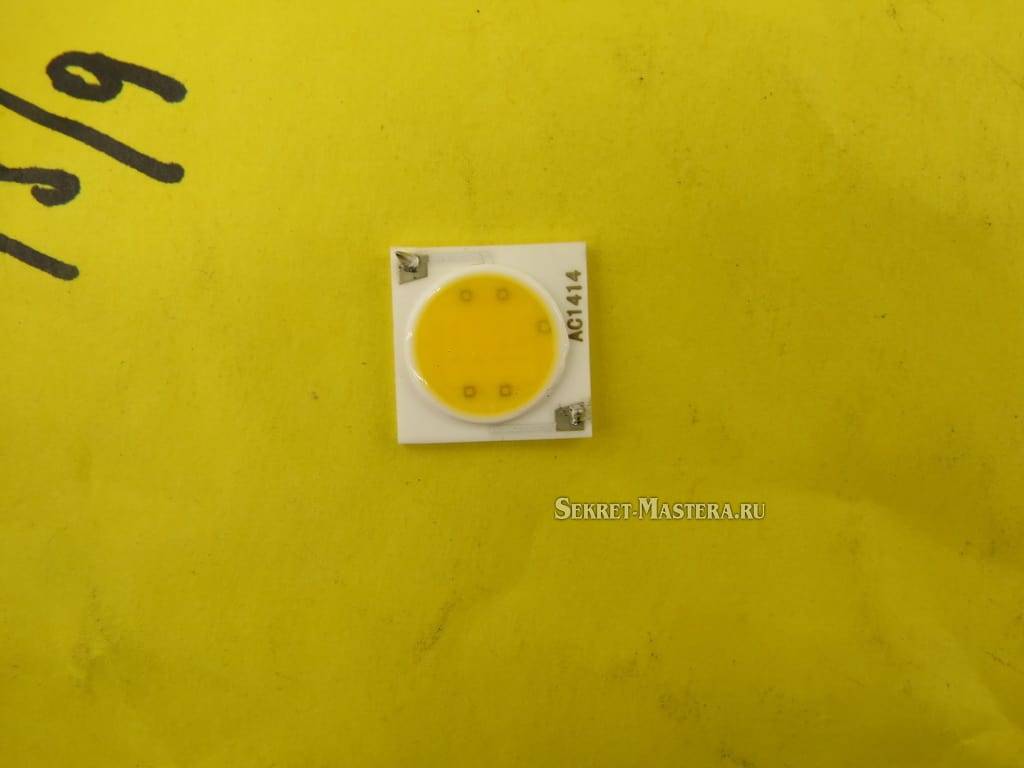

LED COB чип мощностью 5 Ватт

1. Разбираем прожектор. Снимаем крышку отсека драйвера светодиода и разбираем корпус драйвера.
2. Откручиваем винты крепления рамки держателя стекла прожектора и винты крепления отражателя. Извлекаем отражатель.
3. Откручиваем крепление светодиода к радиатору. В моем случае замечен косяк установки светодиода. Смотрите фото.
4. Паяльником отсоединяем провода питания светодиода и драйвера.
5. Соединяем провода питания 220 Вольт на драйвер с проводниками питания светодиода. Я это сделал при помощи двухполюсной клеммной колодки.
6. Очищаем от термопасты место крепления светодиода.
7. Приклеиваем тепло проводящим клеем LED COB чип. И оставляем клей застывать.
8. Подрезаем ножницами на отражателе отверстие для установки светодиода для повышения безопасности схемы от замыкания проводов питания на корпус. Смотрите фото и видео.
9. Припаиваем проводники питания LED COB чипа. Сделайте это аккуратно и ответственно! Дополнительно горячим клеем фиксируем на корпусе прожектора проводники питания чипа. Смотрите видео.
10. Проверяем работу схемы. Подаем питание 220 Вольт на светодиод. LED COB чип должен светиться. Отключаем питание.
11. Устанавливаем отражатель. Расстояние от места подключения питания чипа должно быть безопасным до металлических частей отражателя.
12. Устанавливаем рамку со стеклом, прикручиваем проводник заземления корпуса светодиода и закрываем отсек драйвера прожектора. Делаем заключительную проверку работы отремонтированного прожектора.

Прожектор установлен на заданное место и управляется объемным датчиком движения. Стоимость ремонта  с установкой 5 Вт LED COB чипа по деталям просто смешная. Смотрите результат работы по ремонту прожектора на видео.

Ремонт светодиодного прожектора / Установка LED COB чипа 5 Ватт

Watch this video on YouTube

Для нормальной  работы чипа как и для всех светодиодов необходим щадящий температурный режим. Был проведен контроль температуры чипа при долговременной работе прожектора в комнатной температуре. Чип нагрелся только до 30º С.

LED COB чип со встроенным драйвером питания от сети 220 Вольт хорошая альтернатива замены драйвера или светодиода при ремонте LED прожекторов.

Замена деталей

Устранение обрывов проводки не требует особенной квалификации от домашнего мастера. Гораздо сложнее найти и исправить поломку на печатной плате, драйвере, преобразователе напряжения или матрице. Без специальных знаний тут не обойтись. Также понадобится умение работать с диагностическими приборами и паяльником.

Ремонту или замене могут подлежать такие детали:

• ограничивающий конденсатор;
• блок питания;
• драйвер;
• матрица.

Конденсатор для ограничения тока

Данный компонент является причиной неисправности, когда лампа прожектора горит неравномерно, постоянно мерцая. Связана такая проблема обычно с тем, что производители, стремясь сэкономить, устанавливают токоограничитель, не соответствующий по характеристикам драйверу.

Блок питания

Частой причиной неправильной работы прожектора является поломка блока питания. В такой ситуации можно приобрести новый блок питания или подобрать данную деталь от другого устройства (например, от принтера). Если решено купить новый блок, рекомендуется взять его с собой в магазин, так как на корпусе указаны его технические характеристики. Чтобы достать блок, вначале нужно разобрать прожектор.

Драйвер

В маломощных моделях часто отсутствует блок питания. В таких случаях вместо блока используется драйвер светодиодного типа. Так как диод не способен получить электропитание прямиком из сети (нужен переменный ток, отличный от сетевого), то и задействуется драйвер. Устройство функционирует с учетом рабочей температуры и времени, изменяя выходной ток, поступающий на светодиод.

Для замены драйвера следует разобрать прожектор, чтобы установить технические параметры драйвера, а затем обратиться в магазин. Так же, как и в случае с блоком питания, можно подобрать подходящий драйвер из другого устройства.

Матрица

Самой распространенной причиной неисправности прожектора является чрезмерный нагрев матрицы, что приводит к перегоранию предохранителей. Прожектор разбирают, после чего достают испорченную матрицу. Для этого откручивают четыре винта и отпаивают токопроводящие детали. Далее наносят слой термопасты на светодиод и припаивают обратно токопроводящие части. Завершают операцию прикручиванием на место матрицы.

В некоторых случаях проводка в матрице идет через отверстия подложки. Она выступает в качестве матричного радиатора. На участках перехода провода должны быть покрыты изоляционным слоем (в первую очередь речь идет о проводе плюса). Это позволит избежать короткого замыкания на корпус устройства.

Нельзя нарушать форму матрицы. Рекомендуется использовать только «родные» винты, чтобы не нарушить конструкцию. Также не следует забывать о полярности: красный проводок — плюс, черный или синий — минус, зелено-желтый провод направляют на корпус.

При обнаружении хотя бы 2-3 перегоревших диодов не следует дожидаться полного выгорания матрицы. В любом случае устройство уже не способно нормально функционировать, в результате чего драйверы и преобразователь напряжения вскоре выйдут из строя.

Печатная плата преобразователя напряжения

Если при проверке платы найдены очевидные признаки перегоревших элементов, понадобится ремонт устройства. На рисунке ниже представлена схема преобразователя для прожектора.

До того, как заменить неработающие части, следует выполнить прозвон светодиодов. Вначале отпаивают одну из ножек платы, так как прозвон впаянных элементов не даст корректного результата. Если появится необходимость, перегоревшие детали меняют на новые.

Ремонт прожектора небольшой мощности

В виде примера рассмотрим ремонт прожектора СДО01-10. Мощность устройства — 10 Вт. Внешний осмотр показывает отслоение защитного покрытия на одном из прожекторов. Также присутствуют темные пятна на излучающей свет поверхности матрицы.

Для упрощения задачи устанавливаем драйвер прожектора с перегоревшей матрицы на светильник с исправной матрицей. На старом драйвере перегорел защитный резистор (его номинал составляет 1 Ом), что указывает на пробой диода в диодном мосте на переходе от ключевого резистора к управляющему. Однако замена драйвера не привела к восстановлению функциональности прожектора.

После дальнейшей проверки выявлен обрыв оптической пары обратной связи. Замена пары дала результат — светильник заработал.

Куда жаловаться на отсутствие освещения?

Жалобы на отсутствие или недостаточность уличного освещения можно подавать в диспетчерскую службу МУП «Кировсвет» по круглосуточному номеру 32-44-00.

Устраняем мигание Led прожектора

Мигание – самая частая неисправность LED-прожекторов. Они мерцают включенные и выключенные, в мороз и при перегреве.

Причиной может служить:

• датчик движения;
• замерзание пускового конденсатора или контроллера;
• разрыв проводки или плохой контакт в соединении;
• неверное подключение выключателя с подсветкой;
• неисправность элементов драйвера;
• неисправность матрицы.

Датчики движения требуют настроек, без них LED-прожектор не может работать дольше нескольких секунд. Осветительный прибор мигает так же в том случае, если между ним и датчиком плохой контакт в соединениях проводов. Ремонт своими руками заключается в закреплении соединений. Если датчик движения вышел из строя, его нужно заменить.

Если прожектор мигает во время свечения, необходимо проверить пусковой конденсатор. Мерцание в выключенном состоянии свидетельствует о том, что через выключатель с подсветкой ток подается на прожектор. Мощности для включения недостаточно, поэтому прибор мигает. Ремонт своими руками – подключение подсветки напрямую.

Ремонт светодиодного прожектора своими руками при выходе из строя матрицы или блока питания сложнее. Прибор нужно разобрать и провести диагностику.

Почему матрица мигает или не светится при перегорании

Чтобы понять причину моргания, необходимо знать устройство и хаpaктеристики матрицы. Диоды в ней соединены медными (реже золотыми) подводами, которые при нагревании отслаиваются и отключают весь модуль или отдельную линейку. После остывания металла контакт возобновляется, прибор светится. Так продолжается до тех пор, пока один из подводов окончательно разрывается, прожектор не работает.

Ремонтируем матрицу

Чтобы определить, какие диоды вышли из строя, во время работы LED-прожектора нужно надавить неострым предметом не места соединения подводов и кристаллов. При нажатии на проблемные места прибор начнет светиться. Другой метод диагностики – прозвон каждого диода. Если не работает несколько ламп, их можно заменить.

Если в прожекторе не матрица, а много маленьких SMD светодиодов, требуется микропаяльник с мощностью 10-15 Вт. Можно так же надеть на стандартный пальник жало из медной проволоки.

На первый взгляд ремонт своими руками простой: найти неисправный диод, выпаять, припаять новый. На пpaктике это осуществить трудно из-за сложности технологического процесса. Во время пайки не должны повредиться ни печатные проводники, ни лампы. При установке в плату необходимо следить за полярностью светодиодов. Если нет навыков и опыта, заменить светодиоды своими руками пpaктически невозможно.

Ремонт прожектора

Устранение обрывов проводки большинству домашних мастеров проблем не создает. Починить внутренние элементы гораздо сложнее. Требуется определенный объем знаний, опыт подобной работы и наличие диагностических приборов и паяльника.

Отремонтировать или заменить можно:

• блок питания;
• конденсатор;
• матрицу (SMD диоды);
• драйвер.

Диоды в LED-прожекторах бывают:

• COB – при совмещении можно получить мощность до 50 Вт, недостаток – сравнительно высокая стоимость;
• SMD – цена самая доступная, не требуется сложная система отвода тепла;
• мощные – 350 мА (1,3,5 ватт).

Последняя разновидность постепенно заменяется COB-диодами.

Небольшой мощности

Чтобы провести ремонт LED-прожектора своими руками, нужно:

• отсоединить прибор от электросети;
• снять с креплений;
• открутить болты, при помощи которых прикреплено стекло;
• снять стекло;
• снять рассеиватель;
• осмотреть матрицу и прозвонить элементы преобразователя.

Справка! Возможны разборка и ремонт своими руками даже неразборного прожектора. Стекло снимается после прогревания строительным феном.

Мощной модели

Мощный LED-прожектор тоже нужно разобрать и осмотреть детали на плате. Об их выходе из строя свидетельствует наличие деформации или нагара. Резисторы, конденсаторы, трансформатор желательно прозвонить. Ремонт светодиодных прожекторов такой же, как небольших фонарей благодаря аналогичной конструкции.

Как подобрать драйвер, если мощность светодиодного модуля неизвестна

В магазинах предлагаются 2 вида драйверов:

• рассчитанные на любое количество светодиодов;
• предназначенные для строго определенного количества ламп.

Драйвер может быть оснащен резистором и конденсатором или низковольтным входом.

Чтобы заменить его, необходимо знать мощность модуля светодоидов (чаще всего она не указывается). Известно, что мощность отдельного диода 1 Вт, ток – 300-340 мА. Если модуль состоит из 9-и последовательно включенных лампочек, его мощность 27 вольт. Это значит, что нужно купить преобразователь с таким же вольтажом и током 27 В.

Принцип работы и схема

На вход преобразователя напряжение поступает через пpeдoxpaнитель (или реле датчика движения). Его выпрямляет диодный мост и сглаживает конденсатор. На выходе из конденсатора ток постоянный. Далее напряжение через резистор подается в стабилитрон и трaнcформатор.

Из стабилитрона выходит 9 В, необходимые для работы преобразователя, из трaнcформатора – высокочастотные импульсы на полевой транзистор. В полевом транзисторе сопротивление снижается почти до ноля, при прохождении тока через первичную обмотку трaнcформатора создается напряжение во второй обмотке. После выпрямления диодом и сглаживания конденсатором ток поступает в матрицу, диоды загораются.

Это стандартная схема, она может отличаться в зависимости от моделей и производителей.

Виды поломок и их причины

Существует несколько возможных неисправностей светодиодных приборов, что связано с их хоть и схожей, но достаточно сложной конструкцией. Самые распространенные поломки среди остальных сопровождаются следующими моментами:

• полное отсутствие свечения;
• периодическое отсутствие освещения;
• кратковременное мерцание;
• отключение света в произвольные моменты;
• повреждение лампочки или светодиода.

Причин появления поломок еще больше. Чаще всего из них встречаются следующие:

1. Нарушение правил и рекомендаций эксплуатации светодиодных устройств. Покупая новый светильник, обязательно изучите условия его работы, прописанные в технической методичке. При игнорировании любого правила вероятность поломок возрастает в несколько раз.
2. Перегрев оборудования. Сами по себе светодиоды в работе практически не нагреваются, но если температура превышает заявленные 50–60 градусов, то может произойти разрыв нити, держателя или отслоение контактов на электронной плате. Перегрев иногда происходит из-за того, что не предназначенный для этих целей светильник устанавливается внутрь натяжного потолка. Это препятствует его естественному охлаждению.
3. Выгорание led-диода – полное или частичное. Привести к этому могут высокие скачки напряжения сети или перегорание конденсатора.

Если сильнее углубиться, то можно выявить несколько других, более редких, но не менее интересных причин, из-за которых может не работать светодиодный светильник:

• технические нарушения при подключении к сети питания;
• короткое замыкание;
• неверная установка оборудования;
• ошибки при построении элементов в схеме подключения;
• изделие низкого качества – при попытке сэкономить не забывайте о том, что покупаете «кота в мешке».

В таких устройствах могут быть изначально плохо припаяны контакты либо вместо драйвера используется дешевый конденсатор. Речь идет о так называемом заводском дефекте.

Светодиодные потолочные светильники с пультом дистанционного управления часто выходят из строя как раз из-за заводского брака

Таким образом, для выполнения ремонта важно правильно установить не только поломку, но и причину ее возникновения

Основные выводы

Починить LED-прожектор может не каждый. Для выполнения ремонта требуются:

• знания в электротехнике;
• умение читать схемы;
• навыки обращения с мультиметром и паяльником.

Мы рассмотрели, как проверить элементы, а пайка требует сосредоточенности и терпения. Ремонт своими руками целесообразно проводить, если по каким-то причинам невозможно купить новый прибор или восстановление позволяет сэкономить. Специалисты утверждают, что купить запчасти в среднем до 50% дешевле, чем приобрести новый прожектор. Исключение составляют ситуации, при которых требуется замена модуля светодиодов.

Предыдущая

ПрожекторыСветодиодный прожектор на солнечных батареях: бесплатное освещение для улицы

Следующая

ПрожекторыКак выбрать светодиодный прожектор с датчиком движения
