Виды сифонов с переливом
В современных сантехнических устройствах применяются самые разные сифоны:
бутылочного типа чаще всего используются на кухонной мойке, поскольку форма бутылки позволяет надежно скапливать большие количества отходов, которые поступают из кухни.
Видеоинструкция по сбору бутылочного сифона
- трубчатого типа представлены изогнутым коленом, в котором не только осаждаются лишние компоненты, но также и присутствует постоянное количество воды, которое полностью перекрывает просвет в трубе и тем самым блокирует поступление канализационных запахов в квартиру.
гофрированный сифон удобно использовать при монтаже сливов в труднодоступных местах; классический пример – слив под ванной, в которой также может использоваться донный клапан.
Каждый из представленных видов сифонов имеет свои преимущества и недостатки. Например, гофрированный сифон дешевый, и трубу для перелива можно повернуть практически в любую сторону. Бутылочный хорошо осаждает отходы на своем дне, а трубный надежно запирает запахи из трубы.
В выборе материала следует учесть, что пластические сифоны с переливом имеют несколько преимуществ перед классическими металлическими изделиями:
- они не подвержены к коррозии;
- их очень легко собрать по инструкции; для этого не нужно обладать сантехническими навыками;
- пластик является химически инертным материалом, поэтому не поддерживает процессы гниения на своей поверхности;
- поскольку поверхность пластика гладкая и со временем не становится более шероховатой, то следы жиры и механические загрязнения не застревают на стенках трубы;
- чистить пластические трубы от засоров, прочищать их внутренние поверхности также легче, чем у металлических.

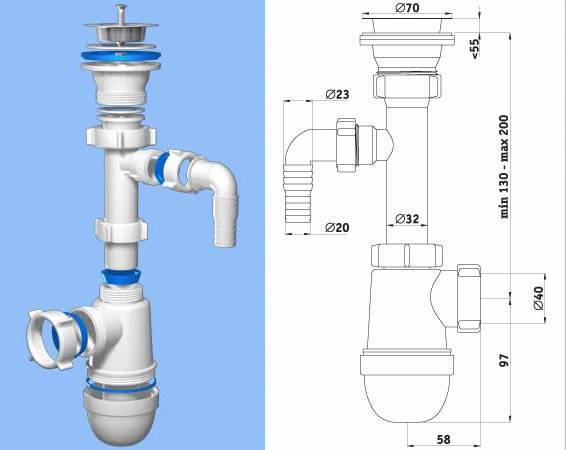

Некоторые виды сифонов с переливами представлены на рисунке ниже.
Что такое сифон для раковины на кухню: область применения
Когда кухонной сантехнике требуется ремонт, у многих возникают трудности с покупкой комплектующих, потому что не все точно знают, как называется труба под раковиной. Без сифона потоки воды очень быстро засорят трубопроводную систему. При этом в комнату проникнут неприятные запахи из канализации. Хороший сифон регулирует прохождение воды.
Двойное приспособление с фильтром для воды
Плюсы сливного элемента:
- большая прочность и надежность;
- универсальность;
- устойчивость к повреждениям;
- простое устройство;
- несложный монтаж.
Конструкционные особенности предоставляют возможность для качественного очищения мусорных заторов при необходимости. Подобные изделия характеризуются стойкостью к горению.
Вариант конструкции для раковины на кухне
Сифон для кухонной мойки дополняется отводящим патрубком, к которому подсоединяется жесткий или гофрированный слив. Рекомендуется выбирать изделие с объемным отверстием для слива. Оптимальный диаметр – 40 мм.
Слив для мойки с нержавеющей сеткой
Неплохим решением станет слив с переливом. Он защитит от возможного заполнения чаши мойки и подтопления комнаты. Если есть перелив, при засоре вода будет проходить в переливное отверстие, а затем в канализацию.
Гофрированная конструкция с дополняющим переливом
Для конструкции с двумя сливами применяется двойной сифон для мойки. Приспособление оборудуется еще одной трубой и специальным переходным элементом с решеткой для соединения двух сливных отверстий.
К сведению! Чтобы оставалась возможность подсоединить шланг от стиральной машины, стоит подобрать вариант с отводами.
Как устроен и зачем нужен сифон
Функции:
- выводит стоки в канализацию;
- создает гидрозатвор;
- предотвращает засорение труб (крупные частички мусора остаются в системе слива, которая легко очищается самостоятельно).

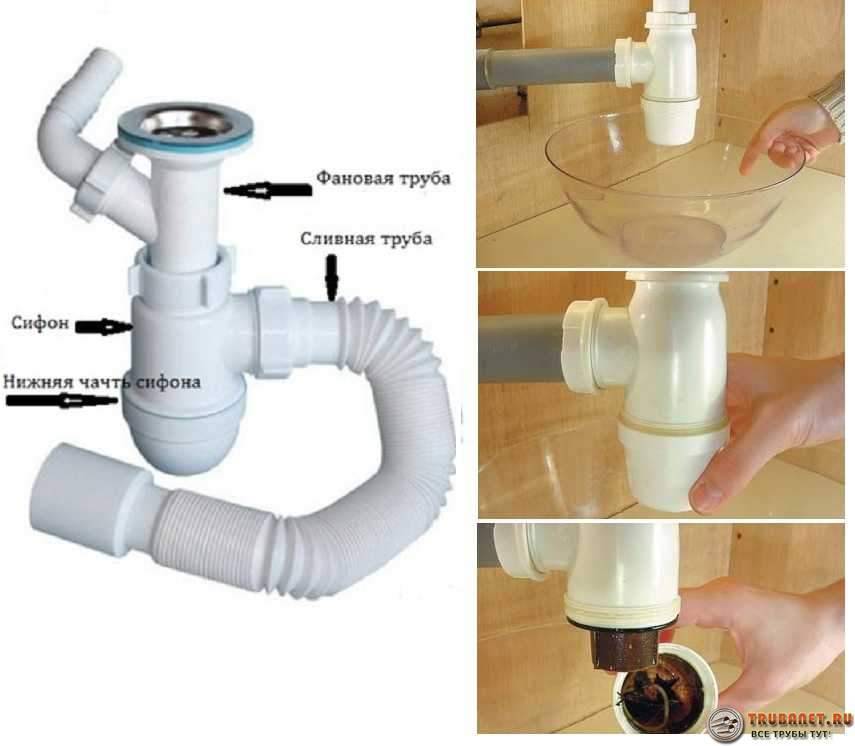

Сифон – это связывающее звено между сантехническим прибором и канализацией. Существует несколько видов сифонов, которые различаются конструкцией. Принцип работы у них одинаков – они образуют водную пробку.
Классический вариант – бутылочный (колбовой) сифон. Устроен он следующим образом:
- патрубок для подключения к раковине или мойке;
- отводящий патрубок, соединяемый с канализацией;
- резервуар, имеющий вид колбы;
- зажимные гайки, используемые при сборке;
- уплотнительные кольца, обеспечиваемые герметизацию стыков.
Гидрозатвор образуется в процессе накопления в колбе сифона определенного количества воды.
Инструкции по сборке и установке
Сборка моделей происходит по разному: некоторые сначала необходимо собрать, а затем герметично присоединить к сливному отверстию раковины и канализационному патрубку, другие частично собираются в процессе монтажа мойки. Рассмотрим варианты сборки и установки популярных видов.
Этапы монтажа бутылочного сифона
Приобретая устройство в магазине, обратите внимание на то, что пластиковые модели бывают 2 типов:
- недорогие, состоящие из 10 (или более) деталей;
- брендовые, с интегрированными прокладками.
Второй тип отличается использованием качественных полимеров – как пластика для корпуса, так и материала для уплотнительных колец. Стоимость его выше, но и прослужит он дольше.
К тому же он гораздо проще в сборке: состоит всего из 3 частей, которые легко соединить и отрегулировать. Обычное устройство имеет не менее 10 деталей, которые необходимо установить в нужных местах, не перепутав при этом между собой уплотнители.
Процесс установки сифона для кухонной раковины необходимо начинать уже после того, как полностью проложена канализация и установлена мебель, проще говоря, в последнюю очередь.
Рассмотрим, как последовательно собрать сифон для мойки. Для примера возьмем недорогую модель, состоящую из множества элементов. Сначала распаковываем комплект, поверяем, все ли детали на месте.
Важно, чтобы трубки и бутылочная часть были гладкие и герметичные, гофра – эластичная, а прокладки – плотные, без изъянов. Затем действуем по фотоинструкции:. Сборка закончена, осталось установить сифон под мойкой
Его располагают так, чтобы патрубок был направлен к сливному отверстию, а гофрированная труба – в сторону канализационного раструба. Бутылочная часть должна находиться внизу, именно в ней образуется гидрозатвор
Сборка закончена, осталось установить сифон под мойкой. Его располагают так, чтобы патрубок был направлен к сливному отверстию, а гофрированная труба – в сторону канализационного раструба. Бутылочная часть должна находиться внизу, именно в ней образуется гидрозатвор.
Устройство установлено, сливное отверстие оформлено, осталось вставить гофрированную трубку в канализационный отвод – обычно это широкий патрубок. Чтобы обеспечить герметичность соединения, используем переходники и герметик.
Как установить модель с переливом
Перелив – удобное изобретение, которое позволяет избежать затопления кухни, если вдруг сливное отверстие забилось, а вода грозит выплеснуться из заполненной до краев мойки на пол.
Снаружи на раковине можно увидеть несколько маленьких отверстий или одно большое. Во втором случае с наружной стороны устанавливается декоративная деталь, прикрывающая это отверстие.
Само устройство перелива – это дополнительная гофрированная (реже – жесткая) трубка, которая закрепляется с обратной стороны мойки, как раз напротив переливного отверстия, а вторым концом вставляется в патрубок сифона.
Крепление на раковине осуществляется винтом, герметичное соединение с патрубком происходит посредством затягивания пластиковой накидной гайки.
При установке перелива, как и при монтаже любых канализационных элементов, важно герметично соединить все фрагменты и обязательно использовать уплотнитель. Здесь плотное резиновое или пластиковое кольцо фиксируется под раструб, закрепленный с обратной стороны мойки
Оно может иметь круглую, овальную или прямоугольную форму.
После установки прибора с переливом необходимо проверить его на герметичность: плотно закрыть сливное отверстие, набрать полную раковину воды и последить, как жидкость поступает по переливу в сифон. Если протечек нет, устройство установлено правильно. В обратном случае стоит еще раз проверить наличие прокладок и плотнее закрутить накидные гайки.
О том, как выполнить сборку и установку слива с переливом под кухонной раковиной, подробно описано в предложенной нами статье.
Установка под раковину и подключение к канализации
После распаковки сифона осматривают детали, чтобы не было искривлений, сколов, других дефектов.
Порядок сборки устройства без перелива:
- Верхний конец ставят в отверстие раковины, если мойка из нержавейки, уплотнитель под чашу горловины лучше не ставить. Получается лишняя толщина, и жидкость оставляет след.
- К болту подводят нижнюю часть, винт придерживают, закручивают до упора по часовой стрелке. Если верхняя чашка установилась неровно, ее подправляют отверткой.
- На патрубок раковины надевают гайку. Внутрь ставят черный плоский уплотнитель. Другую сторону гайки накручивают на ответную часть трубы. Сначала сильно не затягивают.
- Вторую черную прокладку надевают на верх сифона (стараются ровно, без перекосов).
- Скручивают обе части. Если при этом вылезает уплотнитель, нельзя затягивать, лучше своевременно подправлять положение резинки отверткой.
- Находят конусную подкладку и гайку. Продевают сперва гайку, затем конусную деталь узкой стороной вниз.
Гайку завинчивают, собирают остальные детали сифона. Работают аналогично — сначала гайку, затем уплотнитель. Полученный узел вставляют в сифонный выпуск, закручивают прочно, но не перетягивают. Второй конец трубки (гофры) вставляют в раструб сточной системы, применяя силикон.
Порядок установки сифона под раковину с переливом:
- В магазине приобретают сифон с гофрой, промерив диаметр стыковочной гайки.
- На место посадки накладывают герметизирующее вещество. Крепят прокладку, сверху уплотнитель также силиконят.
- На отверстие слива накладывают упругую прокладку, а сверху — чашу раковины с винтом, установленным в нее. Подводят нижнюю деталь, прикручивают, поддерживая прижимной болт.
- Гофру надевают на патрубок из ПВХ, место стыка предварительно проходят силиконом. Прокладку устанавливают на переливной отвод из пластика.
- Действуют двумя руками: одной наживляют, другой подтягивают зажимным ключом, который продается с сифоном.
- На гофру перелива сначала продевают гайку, затем ставят прокладку в форме конуса широкой стороной вверх. Если трубка длинная, ее укорачивают ножом.
Окончательно затягивают гайку, затем помещают прокладку и закручивают. На конце трубки вставляют уголок с выемкой в виде конуса так, чтобы выпуклость и ямка совпали. Затем уже закручивают сифонную гайку со смонтированной прокладкой.
Контролируем качество монтажа
Завершая монтажные мероприятия, следует хорошенько промыть всю систему водой. Для надежности лучше осуществить это тремя способами:
- открыть полностью смеситель на максимальный поток;
- перекрыть слив, заполнить мойку до уровня перелива и выдержать переток в течение нескольких минут;
- открыть слив, устроив залповый сброс.
Раковина с переливным отверстием
Подобные операции позволяют убедиться в том, что сифон для мойки с переливом установлен правильно – обеспечивает надежный слив без подтеканий на стыках деталей. Если протечки все же обнаруживаются, то следует проверить качество прилегания прокладок и подтянуть резьбовые соединения.
Сливы переливы для ванных – разновидности и особенности
Самым простым видом конструкции считается стандартный слив-перелив: набор воды в ванную осуществляется при закрытой пробке, а слив, соответственно, при открытой. Именно такие сливы устанавливались раньше в любую ванну и встречались практически в каждой квартире.
Встречаются и более оригинальные изделия – они изготавливаются для ванн нестандартных моделей, но наибольшим спросом пользуются автоматические и полуавтоматические сливы переливы, и о них мы поговорим более подробно.
Слив полуавтомат – особенность конструкции и преимущества
Слив полуавтомат для ванной отличается от других видов этого полезного механизма тем, что пробка, закрывающая нижнее сливное отверстие открывается с помощью троса, которым соединены между собой сливной и переливной блок устройства. Таким образом, при эксплуатации ванны достаточно слегка провернуть крышку перелива и слив откроется (или наоборот закроется).
Полуавтомат – это очень удобно, ведь теперь чтобы начать набирать воду в чашу не придется каждый раз нагибаться и закрывать сливное отверстие пробкой. Кроме того, полуавтоматический слив перелив для ванны визуально выглядит более привлекательно, чем упрощенные аналоги конструкции. Полуавтоматический слив в ванной имеет только один недостаток: при интенсивном использовании устройства трос может начать застревать и заедать. Есть модели, в которых трос расположен снаружи, а не внутри конструкции, но внешне они значительно уступают моделям со скрытым тросом.
Совет: выбирая полуавтоматический слив для ванны не экономить и купить модель подороже, изготовленную из действительно качественных материалов.
Слив-автомат – в чем достоинства механизма?
Слив перелив автомат для ванны работает следующим образом: для открытия сливного отверстия требуется нажать на кнопку, которая расположена на пробке и специальный механизм откроет или закроет отверстие. Визуально автоматический слив перелив также выглядит весьма эстетично, но вот для выпуска или набора воды придется нагибаться – ведь кнопка открытия/закрытия всегда находится внизу конструкции.
Автоматический слив для ванны бывает двух разновидностей: обычный и с функционалом по набору воды. Такие модели станут удачным выбором для ванн, в которых нет возможности рационального размещения смесителя. Конструкция данного вида включает в себя специальные трубы по подводу воды, которые подсоединяют при монтаже к переливу. Ванна заполняется через верхнее отверстие и преимущество этого варианта в том, что и затопить помещение водой становится невозможно – при избытке воды клапан перелива автоматически отключается и водный поток прекращается.
Если вы выбрали для своей ванны автоматический сливной механизм – покупайте продукт от надежного производителя с хорошей репутацией. Некачественные сифоны быстро выходят из строя, и менять такую систему придется целиком, ремонт по частям автомат не предусматривает.
Немаловажное значение для данных механизмов имеет и материал, из которого они изготовлены. Какой же слив для ванны купить оптимальнее – металлический или пластиковый?
Дополнение – установка сифона с переливом
Если ваша раковина с переливом, то установка сифона будет проводиться примерно в той же последовательности, что описана выше. За исключением того, что на этапе сборки устройства (см. шаг №2) потребуется дополнительно собрать сам перелив, как показано на фото ниже. Принцип соединения перелива с отводом патрубка точно такой же, как в предыдущей инструкции – сначала накидываем гайку, потом кольчатую прокладку тупым концом к переливу, затем вставляем перелив в отвод и затягиваем гайку.
Теперь нужно соединить раковину с переливом с помощью винтика и отвертки. Дальше действуем согласно инструкции в шаге №3 и №4.
Виды сифона для переливных раковин
По внешнему виду и механизму различают пять видов сифонов: бутылочные, гофрированные, трубчатые, плоские и скрытые.
Сифоны первого вида устроены довольно просто. В конструкции изделия имеется главный выпуск, подсоединяющийся к канализационной коммуникации. К сливному пути раковины тесно примыкает труба стока воды. Бутылочные сифоны также пригодны для раковин в ванной комнате, но в основном их устанавливают в кухонных мойках.
Сифон бутылочного типа имеет высокий коэффициент прочности и полезности. Сантехнический опыт выявил в изделии некоторые плюсы. Это: легкость чистки засоров без надобности демонтажа, простота подсоединения отводного патрубка, возможность элементарного подключения шланга стиральной машинки.
Главный минус использования сифона – большая вероятность протечек из-за наличия количества стыков.
Сифон гофрированный – представитель простейшего вида, имеющего внешние сходства с гофрированной пластиковой трубой. Очертания тела предмета походят на латинскую «S», поэтому зафиксировать сифон такой формы можно с помощью затягивающего хомута.
Мастера выделяют некоторые плюсы оборудования. Это: минимальное количество соединений, небольшой риск протечек, гибкость гофрированной трубы, которая исключает трудности с подключением, легкость установки.
Из вышеперечисленных свойств понятно, что подсоединить гофрированный сифон под силу даже неопытному мастеру или человеку, делающему работу в первый раз.
Гофрированный сифон располагает некоторыми изъянами: высокая вероятность засорения из-за шероховатой внутренней поверхности изделия, удаление засора возможно с демонтажем сифона.
Трубчатый сифон устанавливается преимущественно в раковинах ванной комнаты. Механизм устройства состоит из жесткой трубы, изогнутой в виде букв «U» или «S». Несмотря на примитивность конструкции, трубчатые сифоны сложно устанавливать, так как отпадает возможность их растяжки и изгибания.
Основной минус изделия – достаточно большой размер. Из-за этого сифон способен занять немалую подраковинную площадь. Если вы приобрели раковину скромных габаритов, следует предпочитать сифоны другого вида.
Плоские сифоны – сливные устройства с нестандартной плоской конструкцией. Применимы в случаях, когда другие виды по размерным признакам не соответствуют конструкции раковины.
Скрытые сифоны имеют особенность – нестандартная область установки. После монтажа его абсолютно не видно, так как находится сифон или за преграждающим элементом, в нише или стене. Подобные изделия монтируются возле настенной или открытой раковины. Скрытые сифоны прекрасны в организации слива раковины и стиральной машинки.
Что это за устройство
Сифон для ванны Как выполнить монтаж слива в ванной? У человека, не знакомого с подобного рода терминологией, такой вопрос может вызвать только дополнительные вопросы, на самом же деле это означает, что в ванной будет установлен специальный сифон с отводом для подключения перелива. Именно об этом мы и поговорим, но сначала необходимо разобраться с устройством и принципом работы этого прибора.
Принцип работы сифона
Схема водяного затвора Независимо от конструкции, слив оснащен сифоном, в котором постоянно должна быть вода, и если она испариться или произойдет срыв гидрозатвора, то в помещение попадут неприятные запахи из канализационной трубы. Чтобы этого не произошло, должна быть установлена фановая труба или вакуумный клапан.
Нюансы установки
Чтобы установить сифон на мойку, опытному человеку нужно потратить несколько минут. Если у вас так быстро не получится — ничего страшного. Сначала нужно подготовить инструмент и расходные материалы. Максимум, что может понадобиться:
- отвёртка;
- газовый ключ;
- герметик.
При необходимости поменять сифон, сначала выполняется демонтаж старого изделия. Эта процедура начинается с установки таза либо другой ёмкости под сливом для предотвращения попадания воды на пол. Сначала снимаются все детали пластмассового сифона. Потом снимается защитная решётка путём откручивания винта. Если же демонтируется металлический слив, придётся воспользоваться газовым ключом.
В завершение внутренняя часть сливного отверстия в канализационном стояке очищается от загрязнений. Для этого можно использовать тряпку или бумажное полотенце.
Как правильно собрать слив
В начале процесса нужно проверить наличие всех деталей. Для этого изучаем прилагаемую инструкцию, и раскладываем все элементы, например, на столе.
Часто выполняется монтаж бутылочного слива. Его сборка осуществляется в следующей последовательности:
- Соединяются отдельные части колбы после установки прокладки небольшой толщины. Уплотнительный элемент обязан быть хорошо прижат к детали со всех сторон.
- Закрепляется гайка на гофре.
- Надевается на гофрированную трубу конусообразная прокладка. Острая часть уплотнительного элемента находится ближе к краю.
- Гофротрубка вставляется в выходной патрубок колбы и фиксируется с помощью затягивания гайки.
- На другой детали с решёткой фиксируется вторая гайка и прокладка.
- Выполняется соединение двух отдельных частей сифона с помощью затягивания гайки.
В завершении процесса, слив закрепляется под мойкой. При необходимости можно использовать силиконовый герметик для повышения герметичности всех стыков сифона. Рекомендуется не прилагать больших усилий при затягивании гаек.
Установка нового устройства
Собранная сливная конструкция закрепляется на мойке следующим образом:
- под решётку и на верхнюю часть сифона укладываются прокладки в виде колец;
- собранный сливной элемент прижимается снизу к отверстию в мойке, а сверху со стороны чаши устанавливается решётка;
- выполняется закручивание винта;
- на патрубок одевается гайка и уплотнительное кольцо;
- насаживается сифон и гайка затягивается;
- к сифону прикручивается шланг;
- второй конец шланга соединяется с канализацией.
При необходимости дополнительно используется переходник, если в месте стыка детали имеют разный диаметр. В завершение установочного процесса проверяется работоспособность слива путём его заполнения водой и проверкой на течь.
Распространённые типы
Производители выпускают несколько видов сифонов для раковины. Они выбираются в зависимости от особенностей места установки.
Виды сифонов
Гофрированный слив
Трубка в виде гофры удобна в использовании, когда сливное отверстие мойки имеет нестандартное расположение. Это устройство также применяется, если под раковиной запланировано установить дополнительное оборудование или какие-нибудь необходимые предметы
Во время его подключения к мойке, необходимо обратить внимание на количество воды в изогнутом месте. Её должно быть достаточно, чтобы создать надежный водяной замок, который гарантирует надежную защиту от проникновения запахов из канализации
Слив в виде гофрированной трубки не является идеальной конструкцией, потому что на рёбрах изделия ускоренно накапливается грязь.
Конструктивно гофра-сифон состоит из следующих элементов:
- патрубок с решёткой и накидной гайкой;
- гофротрубка.
Дополнительно может потребоваться крепление для трубы.
Слив из гофрированного шланга
Гофрированный слив устанавливается за считанные минуты. Сначала закрепляем на раковине отводной патрубок с решёткой. Фиксация выполняется при использовании прокладки и винта, входящих в комплект. Потом гофра одним концом вставляется в патрубок и фиксируется гайкой, а другой стороной вставляется в канализационную трубу. При необходимости прочистки, гофрированный шланг отсоединяется от патрубка и канализации. Затем промывается или меняется на новый.
Бутылочный слив
Бутылочные сифоны устанавливают чаще всего. Они хорошо подходят, если необходимо отводить грязную воду и другие нечистоты из нескольких раковин. В этом случае выполняется монтаж нужного количества специальных отводов.
Конструкция бутылочного слива состоит из следующих элементов:
- решетка из металла или пластмассы;
- приёмный патрубок;
- ёмкость-бутылка;
- патрубок для слива нечистот в канализацию;
- переходная деталь, позволяющая соединить сифон с канализационной системой.
Бутылочный слив — это полностью жёсткое изделие. При необходимости конструкция дополняется гофрой для более удобного подключения к канализации. Чистка бутылочного слива выполняется путём откручивания нижней детали ёмкости в виде бутылки и удаления накопившихся загрязнений.
Трубный слив
Этот тип сифона устанавливают не только на мойках, но и на ванных. Он имеет полностью жёсткую конструкцию — внешне похож на литеры S и U.
Простой трубный (прямоточный) сифон
Поскольку на многих современных кухнях устанавливаются посудомоечные машины, трубный сифон может быть с дополнительным отводом.
Модель MRSK4A комплектуется угловым отводом. При выборе ориентируйтесь на указанные размеры
Существуют модели трубчатых сифонов с разрывом потока струи. Такие сифоны не крепятся к мойке — после установки существует разным между сифоном и мойкой. Он необходим для того, чтобы микробы из канализации не могли попасть в мойку. Применяются в детских дошкольных учреждениях и точках общепита.
Плоский слив
Это маленький сифон под раковину, где решающее значение имеет размер. Обычно применяется, когда под мойкой устанавливают «стиралку» или посудомоечную машину. Есть модели с разрывом потока струи.
Плоский слив
Кроме маленьких габаритов, отличительной чертой плоского слива также является жёсткая конструкция. Такие сифоны редко засоряются. Если возникла необходимость выполнить полную чистку, откручивается решётка, а потом вся конструкция снимается с раковины.
С переливом
Когда у мойки есть защита от переполнения, то под неё устанавливается сифон с переливом. В конструкции изделия присутствует дополнительный патрубок, к которому подсоединяется трубка небольшого диаметра от отверстия перелива в верхней части раковины. Такая конструкция не позволяет мойке переполниться водой и снижает риск затопления помещения и соседей, живущих этажом ниже.
Сифон с переливом устанавливается для моек и раковин
Существуют также сливы с одним или двумя отводами на горловине. Их применяют при необходимости дополнительного подключения посудомоечной или стиральной машинки.
Много комплектующих у трубного сифона с переливом
