Как сделать штроборез из болгарки своими руками

Станок по керамограниту

Резка керамогранита болгаркой требует навыков и знаний особенностей строения материала, т. к. провести ровную линию, удерживая инструмент в руках, трудно. Работа требует особого подхода: необходимо обеспечить движение без отклонений и контролировать глубину реза в процессе выполнения операции. Любое нарушение приводит к порче материала, появлению сколов и неровностей. Это приводит к дополнительным расходам, а стоит керамогранитная плитка недешево. Чтобы болгарка двигалась без отклонений, можно изготовить специальное приспособление, где были бы направляющие. На рисунке показан вариант изготовления такого приспособления, где основным материалом является фанера и крепежные изделия.

Штроборез для пеноблоков – конструктивные особенности

Ручной инструмент для штробления может изготавливаться в следующих конструктивных вариантах:

• на базе обычной болгарки. Конструкция предусматривает установку на валу устройства двух режущих дисков по бетону, между которыми может устанавливаться втулка нужной длины или необходимое количество шайб. Изменяя длину распорного элемента, регулируется интервал между режущими дисками, соответствующий ширине канала;
• модернизированный вариант. Он представляет собой усовершенствованную версию болгарки, на которой, кроме двух кругов, смонтирован кожух, изготовленный из металлического листа. Пыль, образующаяся в процессе штробления, удаляется через патрубок, закрепленный на металлическом кожухе аспирационного устройства;

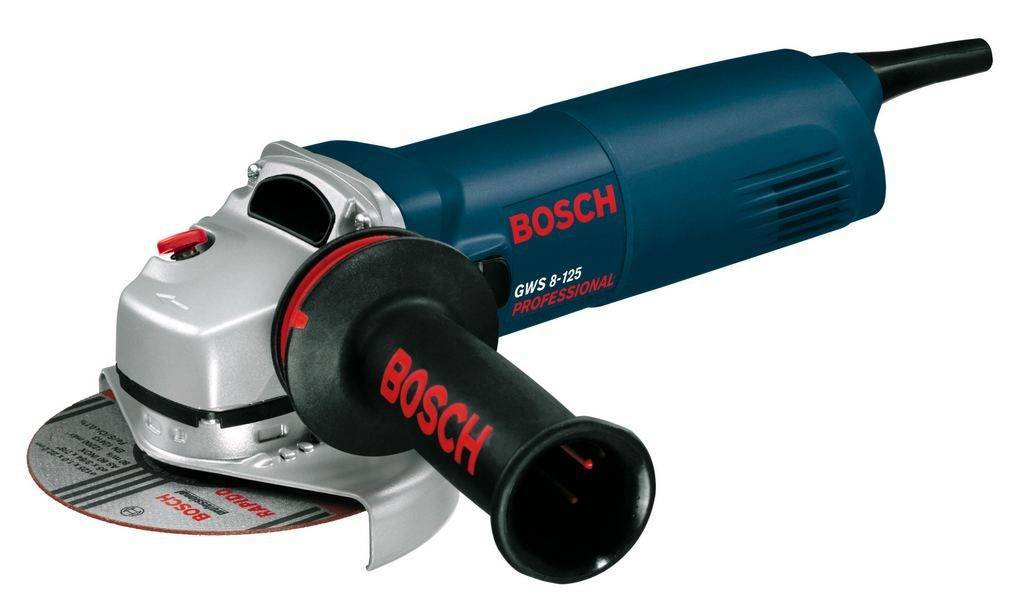

Штроборез на базе обычной болгарки

на основе ручной шлифмашинки. Усовершенствованный вариант инструмента по конструкции похож на болгарку с аспирационным кожухом. Отличительная черта конструкции – наличие передвижной платформы с колесиками, закрепленной в нижней части пылеприемника. Этот вариант позволяет без приложения значительных усилий легко перемещать устройство по стене.

Электрический штроборез по газоблоку по эффективности превосходит ручной инструмент благодаря следующим моментам:

• увеличенной скорости штробления;
• ровной поверхности стенок паза;
• четкой геометрии канала;
• повышенной безопасности;
• возможности аспирации.

Современный электрический инструмент для штробления включает:

• защитный кожух. Он предотвращает возможность травмирования оператора осколками при вращении дисков;
• аспирационный патрубок. Обеспечивает пылеотбор из рабочей зоны при подключении к пылесосу;
• рабочую площадку. Обеспечивает плавное перемещение устройства по стене и позволяет регулировать глубину паза;
• рабочую рукоятку. Она может устанавливаться в различных местах кожуха, обеспечивая удобное расположение устройства при резке;
• электрический привод. Ускоренное штробление обеспечивается при мощности 2 кВт и частоте вращения шпинделя 5500 об./мин.

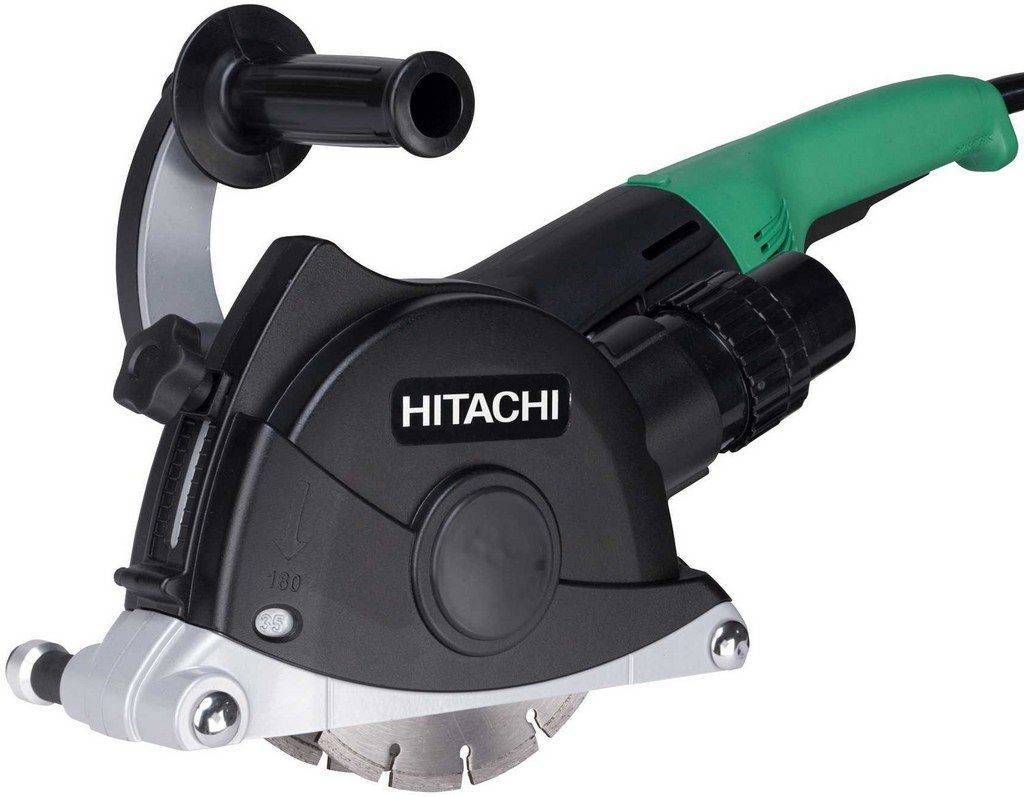

Штроборез Hitachi CM7MRU

Устройство может комплектоваться различной электронной аппаратурой, которая обеспечивает следующие функции:

• регулировку частоты вращения шпинделя;
• плавный пуск двигателя при включении;
• торможение диска при отключении питания;
• блокировку мотора при нагреве;
• уменьшение вибрационных колебаний.

Пошаговая инструкция по изготовлению

Инструменты и материалы

Для изготовления штроборезов нам понадобится:

• Арматура или водопроводная труба;
• Сварочный аппарат;
• Болгарка;
• Дрель;
• Металлический лист;
• Два алмазных круга.

Чертежи и схемы

Ручной штроборез, сделанный своими руками.

Ручной штроборез из металлического лома своими руками

Электрический штроборез из болгарки

Штроборез, сделанный из болгарки с кожухом

Электрический штроборез, сделанный из болгарки с пылеотводом

Электрический штроборез, сделанный из болгарки с пылеотводом из пылесоса

Изготовление ручного штроборезаиз металлолома

1. Самый обычный бороздодел можно самостоятельно сделать из простого куска водопроводной трубы или толстой металлической арматуры.
2. Для этого надо взять кусок трубы диаметром 2–3 см и с одной его стороны отмерить примерно 5–7 сантиметров.
3. В этом месте надо сделать ножовкой или болгаркой распил под углом примерно в 45С, но, не дорезая трубу до конца.
4. Затем необходимо отогнуть верх трубы таким образом, чтобы получился острый угол. Таким образом, мы сделали самый простой инструмент, которым можно делать штробы. Самая маленькая его часть является рабочим инструментом, а большая рукояткой.
5. На рукоятку можно надеть кусок резинового шланга, чтобы работать было удобно, и вы не натёрли руки.

Ручной штроборез из металлических труб

Из арматуры

1. Более сложный и удобный инструмент можно сделать из двух кусков арматуры или обычной металлической трубы.
2. Для этого нам надо взять сварочный аппарат и сварить с его помощью трубы или арматуру в единой целое, так чтобы один кусок находился примерно посередине другой. Рукоятку необходимо сделать из более толстого куска арматуры для более удобного пользования инструментом.
3. Небольшой кусок обычной металлической трубы, размером примерно 10–15 сантиметров будет выполнять рабочую функцию инструмента. Для этого край трубы надо срезать таким образом, чтобы получился острый угол по диагонали.
4. После того как вы приварите короткую трубку к краю готовой рукоятки, получится удобный ручной инструмент. В работе он совершенно безопасный и поэтому ним легко можно делать канавки и борозды в стенах домов.
5. Также при необходимости можно на рукоятку надеть кусок мягкого шланга, который будет защищать ваши руки во время работы.

Ручной штроборез, сделанный своими руками из металлической трубы с круглым и квадратным сечением

Видео: как сделать ручной штроборез своими руками

Электрический штроборез из болгарки

Электрический прибор, сделанный самостоятельно, может быть не совсем безопасным, так как многие умельцы, делая дома штроборез, не совсем придерживаются техники безопасности.

Но, если вы всё-таки решили сделать сами такой инструмент, то для этого понадобится болгарка (углошлифовальная машинка) и два алмазных круга для резки строительного газобетона и обычного бетона. Также будет нужна гайка для тщательного крепления.

Болгарка и два алмазных круга для изготовления штробореза

1. Первый диск (круг) ставится на инструмент и хорошо затягивается специальной крепёжной гайкой.

Установка первого круга для штробореза

Установка второго алмазного круга на болгарку

Как работает штроборез, сделанный из болгарки и двух алмазных кругов

Если в болгарке нет достаточной резьбы для притягивания двух алмазных дисков, то не стоит делать штроборез, так как это может быть очень опасно для вашего здоровья. В данном случае можно использовать просто металлическое кольцо аналогичного диаметра, но намного меньшей ширины. Также можно взять набор шайб. Это очень удобно, так как можно выбирать ширину будущей борозды в зависимости от сечения кабеля.

Применение других инструментов

При использовании молотка и зубила канавка выйдет неровной. Такой способ не требует финансовых затрат (не нужно приобретать электроинструменты). В этом случае канал придётся делать частями: наметить зубилом края борозды с углублением на 1−1,5 см и долбить по линии длины, отмеченной на схеме. После снятия слоя следует продолжать углубление штробы, пока не получится нужный размер.

Перфоратором такую же работу можно сделать за более короткий промежуток времени, но штробление тоже будет не совсем ровным. В этом случае нужно использовать бур и лопатку. По борозде сделать отверстия глубиной не более 25 мм на расстоянии 10−15 мм одна от другой. Лопаткой удалить ненужный материал.

При работе болгаркой стенки канала получаются ровные, но в помещении образуется очень много пыли. Лучшим вариантом будет применение алмазного диска, так как им удобно пользоваться при обработке кирпичной или бетонной стены.

По намеченным краям борозды производят параллельные надрезы по всей её длине. Ненужный материал, находящийся в канале, удаляют зубилом и молотком или с помощью перфоратора, оснащённого лопаткой.

Виды

В зависимости от характера и способа работ, штроборезы подразделяются на ручные и электрические.

Ручной

Ручной штроборез применяется при выполнении углублений в «мягких» строительных материалах типа газобетона или пенобетона. Физические усилия человека позволяют выполнить канал и обеспечить укладку в него кабеля.

Конструкция ручного штробореза отличается простотой.

Это гнутая труба с приваренными ручками, имеющая рабочий инструмент в виде заточенной пластины.

Перед началом работы следует разметить местоположение штробы. Для получения прямолинейной канавки использовать направляющую в виде деревянной планки. После нанесения контура штробы, планка в работе больше не понадобиться. За несколько проходов получится ровная аккуратная канавка. При этом никакого шума и минимум пыли.

Порядок действий при работе ручным штроборезом:

1. наносится разметка согласно проекта инженерных коммуникаций;
2. режущую кромку совмещают с началом линии разметки;
3. одна из рук выполняет хват ручки, находящейся дальше от лезвия;
4. другая рука берется за ручку возле лезвия;
5. рука возле лезвия давит на него, другой рукой тянут штроборез вдоль линии разметки.

Электрический

Электрические штроборезы используются для нарезки каналов в строительных конструкциях из материалов любой твердости. Визуально они похожи на болгарку, но бросается в глаза наличие двух дисков.

Этот электроинструмент проделывает два параллельных реза, строительный материал между которыми удаляется с помощью адаптированного под ширину паза зубила.

Вначале работы также производится разметка штробы. Здесь необходимо учитывать смещение линии резов относительно края платформы, по которой ориентирована разметка. Наличие регулировки ширины и глубины канавки позволяет получать нужные размеры штробы.

Регулировка ширины паза штробореза производится заменой прокладочных шайб между кругами. Конструкция подвижной платформы дает возможность изменять глубину штробы.

Комплект рабочего инструмента состоит из двух кругов с алмазным напылением. От размера диаметра напрямую зависит глубина реза. В основном больше всего в быту используются круги от диаметра 150 мм до 230 мм. Круги с большим диаметром применяются в профессиональном варианте штробореза мощностью от 2 кВт. Чем больше круг, тем глубина реза выше.

Штроборез относится к категории опасных в эксплуатации электроинструментов, поэтому в конструкции присутствуют защитные элементы. При перегреве аппарата срабатывает система отключения, которая не даст его включить до полного остывания. Специальные муфты предотвратят заклинивание рабочих дисков.

Отличительным элементом конструкции штробореза является наличие защитного кожуха. Наличие двух дисков не только повышает скорость работы по штробообразованию, но и создает определенные неудобства. Это повышенный уровень шума и необходимость устранения большого количества мелких частиц и пыли. На кожухе присутствует патрубок с помощью которого производится подключение строительного пылесоса.

Что такое штроборез по газобетону

При ремонте квартир собственники жилья по-новому подходят к вопросам размещения инженерных сетей и различных коммуникаций:

• труб водоснабжения;
• магистралей отопления;
• проводов электропитания;
• канализационных стояков.

Штроборез по газобетону Понятно желание хозяев квартир расположить коммуникации внутри стен и улучшить тем самым внешний вид помещений. Технология скрытого размещения магистралей предусматривает выполнение специальных пазов. Такие каналы на лексиконе профессиональных строителей называются штробами. Для их изготовления применяется штроборез по газосиликату. Инструмент начал использоваться сравнительно недавно. До его появления для долбления штроб применялось оборудование, создающее при работе вибрацию и отрицательно влияющее на прочность строительных конструкций:

• шлямбур или зубило, по которым наносились удары молотком. Процесс создания штроб был медленным и требовал значительных усилий;
• пневматический молоток. Инструмент создавал повышенный шум и значительную вибрацию. При формировании канала также присутствовало много пыли;
• промышленный перфоратор. При формировании полостей вибрация отрицательно воздействовала на прочность бетона и вызывала образование трещин.

Применение данных видов оборудования требовало приложения значительных физических усилий, отличалось пониженной производительностью и увеличенной трудоемкостью. Повышенная концентрация пыли, значительный шум и вибрационное воздействие доставляли множество неудобств. Устаревшее оборудование заменил штроборез для газобетона – ручной инструмент, который обладает множеством плюсов:

• сокращает продолжительность прокладки каналов в стенах;
• уменьшает трудоемкость строительных операций по штроблению;
• позволяет обеспечить необходимую геометрию канала в различных стройматериалах;
• обеспечивает возможность регулировки ширины и глубины формируемой полости;
• производит обеспыливание обрабатываемого участка, снижая концентрацию пыли;
• формирует канал правильной формы с постоянными размерами по длине.

Промышленный штроборез для газобетона При разовых работах нет необходимости приобретать промышленный штроборез для газобетона, который отличается достаточно высокой ценой. Имеется хорошее решение – можно собрать штроборез из болгарки своими руками. Чертежи для данной модернизации не нужны, ведь конструкция проста. Используя доступные материалы, можно расширить технические возможности домашнего инструмента, оснащенного системой аспирации.

Применение самостоятельно изготовленного инструмента обеспечивает:

• снижение уровня затрат по оштукатуриванию паза за счет аккуратной формы канала. Полученный паз не требует увеличенного количества штукатурки;
• возможность выпиливания штроб в стройматериалах, обладающих повышенной твердостью. При этом за один проход выполняется сразу два реза.

После обработки остается извлечь вырезанный стройматериал, находящийся между пропилами, и можно приступать к укладке коммуникаций.

ЭЛЕКТРИЧЕСКИЙ ШТРОБОРЕЗ

Промышленный вариант электрического штробореза по устройству и внешнему виду в значительной степени напоминает ручную циркулярную пилу.

Двигатель у штробореза высокооборотный, кроме того, приходится резать не древесину, а бетонную или кирпичную массу, дробящуюся на пыль и множество мелкой и острой крошки. Поэтому в электрическом инструменте используется несколько видов насадок и приспособлений, обеспечивающих безопасную работу:

• Два накидных чехла, закрывающих оператора от пыли и вылетающих камушков, один из кожухов оборудован патрубком;
• Система защиты рук в случае выкрашивания или разрушения режущих дисков штробореза;
• Специальная направляющая насадка из четырех роликов с нескользящим покрытием, благодаря этому штроборез не съедет с вертикальной поверхности стены, и по-прежнему будет выдерживать первоначальное направление штробления;
• Система безопасного отключения двигателя, если выронить штроборез из рук, реле автоматически отключит двигатель.

Все перечисленные защитные и рабочие приспособления присутствуют и у специальных насадок промышленного изготовления. Кроме того, приспособление, даже в комплекте с болгаркой, легче и удобнее в обращении, и самое главное, покупка насадки на болгарку обойдется значительно дешевле полноценного инструмента.

Простой штроборез по газобетону из досок и саморезов

Рассмотрим еще одно приспособление, которое пригодится тем, кто строит дом из газобетона.

Для армирования кладки используется строительная арматура, но поскольку шов между блоками довольно тонкий, то арматуру укладывают в специальные пазы.

Эти пазы вырезают вдоль ряда газоблоков по периметру «коробки» дома.

Для этого обычно используется заводской механический штроборез. Но можно обойтись и самодельным инструментом, который ничем не уступает заводскому аналогу.

Чтобы собрать ручной штроборез для газобетона своими руками

, потребуется две доски и саморезы.

Выбираем более-менее ровные доски (или можно использовать фанеру), отпиливаем две заготовки подходящего размера, после чего скрепляем их на саморезы под углом 90 градусов.

Далее отпиливаем два деревянных бруска, и прикручиваем их к верхней части штробореза — они будут выполнять роль ручек.

На расстоянии 7-8 см от края верхней доски надо будет закрутить 5 саморезов. Они будут служить резцами по газобетону

Боковая направляющая доска позволяет штробить паз строго параллельно стене.

Единственный минус данного самодельного инструмента заключается в том, что работая с внутренней стороны стены, не получается свести углы — их приходится «ковырять» вручную.

Но, учитывая простоту и дешевизну конструкции, на этот недостаток можно закрыть глаза.

Ознакомиться с пошаговой инструкцией, как сделать штроборез для газобетона своими руками

, можно в авторском видеоролике ниже. Идеей поделился автор YouTube канала MY GALAXY.

Материалы и инструменты

В идеале нужно пригласить специалистов, которые сделают все необходимые работы, однако можно все сделать и самостоятельно.

Вам потребуются специальные инструменты

По возможности используйте штробер, при выборе обратите внимание на его мощность. Так же это можно прорезать стену алмазными кругами, но некоторые части все же придётся выбивать руками

Можно просверлить большое количество дыр, но это довольно утомительная работа. Как вы поняли, есть много вариантов, какие инструменты можно использовать.

При проведении работ, для начала узнайте, из чего сделана стена. Это позволит узнать, есть ли арматура и примерно, как и где она расположена, расположение электропроводки, да и выбор инструмента тоже зависит от материала поверхности.

Самым легким будет штробление газобетона или пенобетона. Он пузырчатый, поэтому его проще разрушить, чем монолитную конструкцию. После того, как ваша штроба будет готова, не забудьте покрыть ее небольшим слоем цемента, а так же заделайте лишние выбоины. Тем самым вы обеспечите дополнительную защитную поверхность.

Самым трудным будет штробление железобетона. Работа осложнена тем, что в стене проложена арматура. Здесь необходимо использовать только специально предназначенное оборудование.

Какой тип устройства можно сделать самостоятельно

Штроборез или бороздодел можно сделать самостоятельно, имея в наличии определённый инструмент и нужные материалы. Так, например ручной инструмент можно сварить из обычной водопроводной трубы или металлической арматуры. Электрический бороздодел можно сделать из углошлифовальной машинки или дрели, внеся при этом некоторые изменения в эти два инструмента.

Но всегда необходимо иметь в виду, что изготовление электрического инструмента в кустарных условиях не всегда оправдано, так как канавок в доме надо сделать немного, а изготовление электрического сложного штробореза займёт много времени. В обычных стенах можно сделать канавки арматурой или водопроводной металлической толстой трубой.

Для резки газобетона лучше всего использовать болгарку, переделанную под электрический штроборез. Все этапы работы мы с вами рассмотрим в пошаговой инструкции, как делать ручные и электрические инструменты в домашних условиях.

Штроборез ручной: изготовление своими руками

Если необходимо срочно выполнить данный вид работы, а приобрести штроборез ручной не представляется возможным, можно произвести прибор самостоятельно. Инструмент имеет не высокую стоимость, поэтому производить его без надобности нет смысла.

Механизм простого штробореза довольно прост. Необходимо обзавестись отрезком трубы или арматуры, большого диаметра. Нужно сделать отметки с одного края на расстоянии 5-7 сантиметров, и произвести пропил болгаркой, не доходя до конца. Угол пропила должен соответствовать 45 градусам. Затем следует загнуть кусок трубы так, чтобы сформировался заостренный угол. Приспособление готово к использованию. Большая его часть будет рукояткой, а малая – режущая отверстия.

Штроборез из арматуры

Инструмент, имеющий более сложную конструкцию, изготавливается посредством сварного аппарата. Две части арматуры нужно сварить перпендикулярно друг другу, при этом шов должен быть расположен на середине второго куска. Для удобства при производстве рекомендуется в качестве ручки взять арматуру большего диаметра.

Штроборез ручной

Далее следует взять небольшой отрезок трубы длинной 10-15 сантиметров, диаметр которой должен составлять 2-3 сантиметра. Эта трубка станет рабочим элементом инструмента. Край ее необходимо заострить посредством болгарки. Можно это сделать и с двух сторон. Обрезка происходит по диагонали, чтобы угол был более острый.

Заостренную трубку нужно приварить непосредственно к тонкой части арматуры перпендикулярно.

Предварительно перед производством данного самодельного прибора можно начертить прибор для удобства выполнения.

Штроборез из болгарки

Можно произвести орудие труда посредством болгарки. С этой целью нужно обзавестись двумя дисками для газобетона и гайкой для фиксации.

Первый режущий элемент монтируется на болгарку классическим методом и затягивается гайкой. Другой диск монтируется сверху первого и фиксируется добавочной гайкой. Возможно, взамен гайки применить металлическое кольцо, соответствующей окружности. Эта альтернатива более удачная, посредством кольца можно отрегулировать необходимую ширину бороздела.

Приспособление, изготовленное из шлифмашины, по словам специалистов, имеет ряд недостатков:

• он не способен обработать большой объем поверхностей, производительность его оставляет желать лучшего;
• этот прибор имеет большой уровень шума, а также от него много пыли в результате производства;
• если при изготовлении данной модели не хватило резьбы для плотного крепления, и диск был зафиксирован в одном экземпляре, данная работа становится более трудоемкой, поскольку необходимо делать борозды в несколько шагов;
• при производстве штробореза не удается отрегулировать необходимое расстояние между дисками, в результате чего может получиться не очень качественная работа;
• производство штроб и отверстий посредством такой модели небезопасный способ и стоит не нарушать меры безопасности.

Помимо этого данный прибор требует наличие мощного специализированного пылесоса, в противном случае производство будет малоэффективным.

Вследствие большого количества пыли профессионалы в данной области советуют к этой модели подсоединить кожух с отводом, который присоединяется к пылесосу. Такой выход из ситуации делает производство более комфортным. В продаже имеются специальные кожухи. Но можно произвести этот элемент конструкции из подручных материалов.

Например, из пластиковой бутылки или полотна, изготовленного из металла. При этом необходимо сделать переходную трубку от кожуха к пылесосу. Данное крепление необходимо соединить как можно плотнее, чтобы пыль при производстве непосредственно шла вовнутрь пылесоса.

План изготовки полноценного кожуха

Кожух делается предпочтительно из листа железа толщиной 2–3 мм. При расположении режущих дисков внутри кожуха толщина устанавливается по параметрам дисков. На внешней стороне кожуха располагается хомут, чтобы закрепить машину.

Используется сварочный аппарат для варки швов. Хомут приваривается максимально прилегающим слоем, не менее 50% окружности. При недостаточной площади соприкосновения с кожухом вибрационные движения могут привести к срыву кожуха из УШМ, и диск заклинит.

Сбоку располагается патрубок для рукоятки. Наверху располагается трубка для отведения пыли.

Прежде чем начать изготовку, нужно смоделировать конструкцию из картона. Затем перенести на железный лист.

После сварки кожух обработать прочной краской.

Подошва кожуха оснащается направляющими роликами. Для этого делается углубление по направлению движения углошлифовальной машины. Для верхней части кожуха предусмотрена направляющая – фиксатор. Чтобы изменять глубину канала, на торце кожуха укладывается шпилька с резьбой. В целях плавного воздействия режущих кругов на поверхность, можно установить возвратные пружины.

Пылеулавливающий патрубок имеет форму цилиндра, куда присоединяется шланг от пылесоса.
