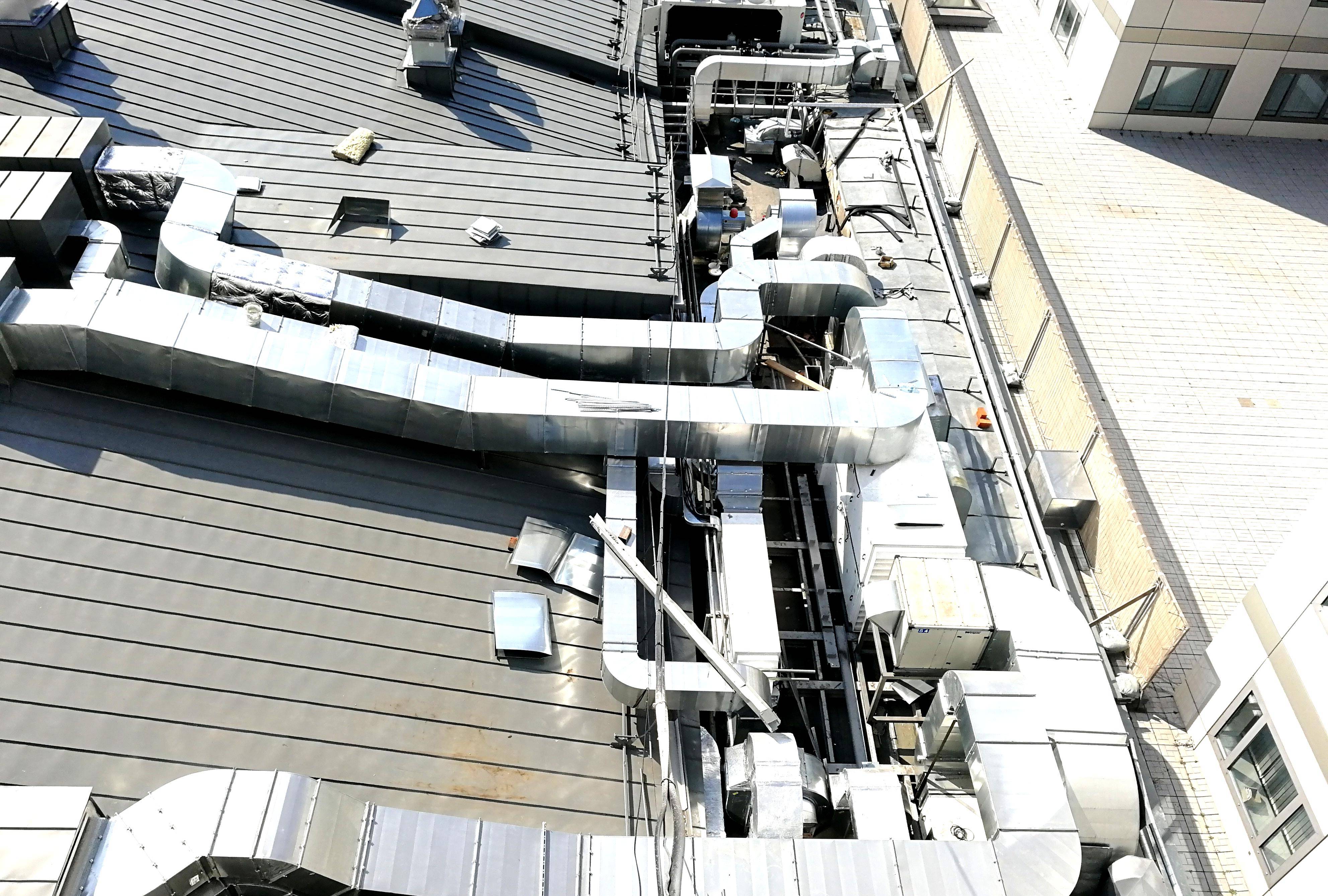

Виды вентканалов для кровли
На сегодняшний день ассортимент вентиляционных систем довольно широк, и среди них существуют такие, как:
- с клапаном и без него;
- с тепловой изоляцией и неизолированные;
- с контроллером, который и регулирует открытие и закрытие клапанов.
Системы, которые нужно регулировать вручную, в большинстве случаев используются в тех моментах, когда нет необходимости в частом изменении вентиляционных режимов. В такую вентиляцию включается трос, контроллер, особый тип полотна и противовес.
Клапан контролируется механизмом, работающим на электрической основе с принципом работы в один оборот. Именно он контролирует клапан, который делается из нержавеющей стали, толщиной до 0.08 см.
Почему обратный клапан иногда не работает и не закрывается
Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта “пушка” не сильно торчала наружу.
Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.
Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.
При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.
Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне. Далее этот кругляк срезается и на его место вклеивается обратный клапан.
Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.
Многие с этой проблемой сталкивались и легко решали ее именно таким образом.
Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.
В противном случае круг ставится в положение 11 часов – 7 часов.
Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.
Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.
Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.
У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот “поворот”. Обязательно нужен угол.
Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.
Если вам вообще не хочется видеть торчащее “дупло” под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.
Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.
Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.
Как говорится, красота требует жертв.
Этапы монтажных работ
Перед выводом труб вентиляции на крышу необходимо закончить работу над установкой разводки вентиляционной системы внутри здания. Сам воздуховод должен быть надежно зафиксирован. Перечень инструментов зависит от материала кровли дома. Для комфортного выполнения работ потребуется следующий основной перечень инструментов и материалов:
- зубило;
- электродрель;
- строительный уровень;
- лобзик (крайне желательно — электрический);
- набор отверток;
- утеплительный материал;
- ножницы по металлу или «болгарка»;
- маркер;
- метизы для фиксации;
- герметик;
- ветошь;
- проходной узел;
- средства индивидуальной защиты.
При выполнении самостоятельного монтажа вентиляционных выходов на крышу следует пользоваться собранным узлом прохода, тем самым значительно упрощая себе работу. Последовательность действий имеет следующий вид:
- Разметка. Пользуясь маркером сделайте отметки по шаблону (зависит от сечения и размера трубы выхода вентиляции на кровлю) в месте, где будет выходить вентшахта.
- Создание прорези. В кровле надо прорезать отверстие с помощью инструмента по обработке определенного кровельного материала (обычно это «болгарка»).
- Удаление верхнего слоя кровли.
- Сверление отверстий под крепление выходного сегмента вентшахты .
- Разметка для монтажа узла прохода.
- Создание пазов, в которые будут помещены саморезы в соответствии с ранее проведенной разметкой.
- Монтаж проходного узла.
- Его фиксация с помощью саморезов.
- Установка вентиляционной трубы, закрепление её с помощью соответствующих метизов.
- Изоляция всех щелей и отверстий.
Особенности установки
В ходе планирования и монтажа вентиляционной системы предварительно необходимо проверить расчеты на предмет соответствия техническим правилам. Настоятельно рекомендуется доверить проектирование профильным специалистам, разбирающимся во всех особенностях и технических нюансах здания.
На входе и выходе вентканала имеется разница между температурными показателями. Внутри канала происходит увеличение тяги из-за разницы температуры внутри помещения и за его пределами. В этом и заключается основная причина того, что в зимний период вентиляции свойственно работать с более высокой продуктивностью, нежели в летнее время.
Еще на этапе проектирования надо задуматься о теплоизоляции каналов, которые проходят под кровлей. Это требуется для того, чтобы со временем не уменьшалась воздушная тяга. Такое решение эффективно сказывается на защите каналов вытяжки от скопления влаги. В случае расположения вентиляционной трубы вдоль дымохода необходимо позаботится о ее обогреве (положительно меняется качество эксплуатации вентиляционной системы в целом). С другой стороны, здесь также есть свой минус. В подобных каналах тяга отличается, поэтому при неправильном составлении расчетов можно столкнуться с нарушением работы вентиляции.
Правильно оформленный вентиляционный вывод способствует эффективному кондиционированию внутри помещения. Самостоятельная установка не вызывает сложностей при условии предварительного ознакомления с особенностями выполнения работ.
Закрепление верхней части вентиляционного стояка
Последствия ошибок монтажа
Грамотная установка вентиляционной трубы на крыше является залогом полноценной работы всей системы. При несоответствии рекомендуемым нормам монтажа возникнут следующие негативные последствия:
- ослабление тяги;
- присутствие неприятных запахов в жилых помещениях;
- скопление влаги в комнатах;
- конденсат внутри системы;
- недостаток кислорода;
- появление на поверхности стен грибка;
- отложение копоти на облицовочных материалах, установленных на кухне;
- повышение интенсивности возникновения заболеваний у всех жильцов;
- подмерзание определенных элементов конструкций здания.
Правильность установки является основным фактором, который определяет полноценность воздухообмена и комфорт проживания.
Этапы монтажных работ
Упростить процесс самостоятельного вывода системы вентиляции на поверхность крыши частного дома позволяет установка готового проходного узла промышленной сборки.
Монтажные мероприятия предусматривают поочередное выполнение следующих действий:
- Чтобы правильно монтировать выход вентиляционной системы на кровлю, необходимо изначально отметить мелом или маркером на внешнем покрытии место его расположения. Разметку выполняют по шаблону, соответствующему размерам трубы.
- Прорезание отверстия под трубу во всех слоях кровельного пирога.
- Снятие внешнего слоя покрытия. Действие требует аккуратности.
- Сверление отверстий, необходимых для фиксации выходного участка вентиляционной трубы. Рекомендуется использовать электродрель.
- Определение места установки проходного узла. Для разметки применяют маркер или мелок.
- Монтаж вентиляционного узла прохода. При установке готового изделия промышленной сборки пользуются прилагаемой к нему подробной инструкцией.
- Фиксация проходного узла. Надежность крепления обеспечивается саморезами.
- В завершение на крыше устанавливают трубу вентиляции. Для эффективной фиксации используют соответствующие крепежи.
Заключительным этапом является обеспечение герметичности конструкции. Специальным составом тщательно заделывают все щели и отверстия.
Что необходимо для монтажа вентиляционного выхода на крышу
Для выполнения установочных работ вентиляционной трубы над кровлей нужно иметь все необходимые инструменты. Рекомендуется их подготовить заранее, чтобы во время монтажа не возникло никаких непредвиденных обстоятельств.
Монтаж труб осуществляется при помощи самых простых инструментов
Перечень материалов и инструментов, которые понадобятся при установке вентиляционной трубы:
- ножницы для резки металла;
- утеплитель;
- набор отвёрток;
- маркер (для выполнения разметки);
- специальный герметик;
- саморезы;
- уплотнительные элементы;
- узел прохода;
- рабочие перчатки.
- дрель или перфоратор;
- уровень;
- электро- или ручной лобзик.

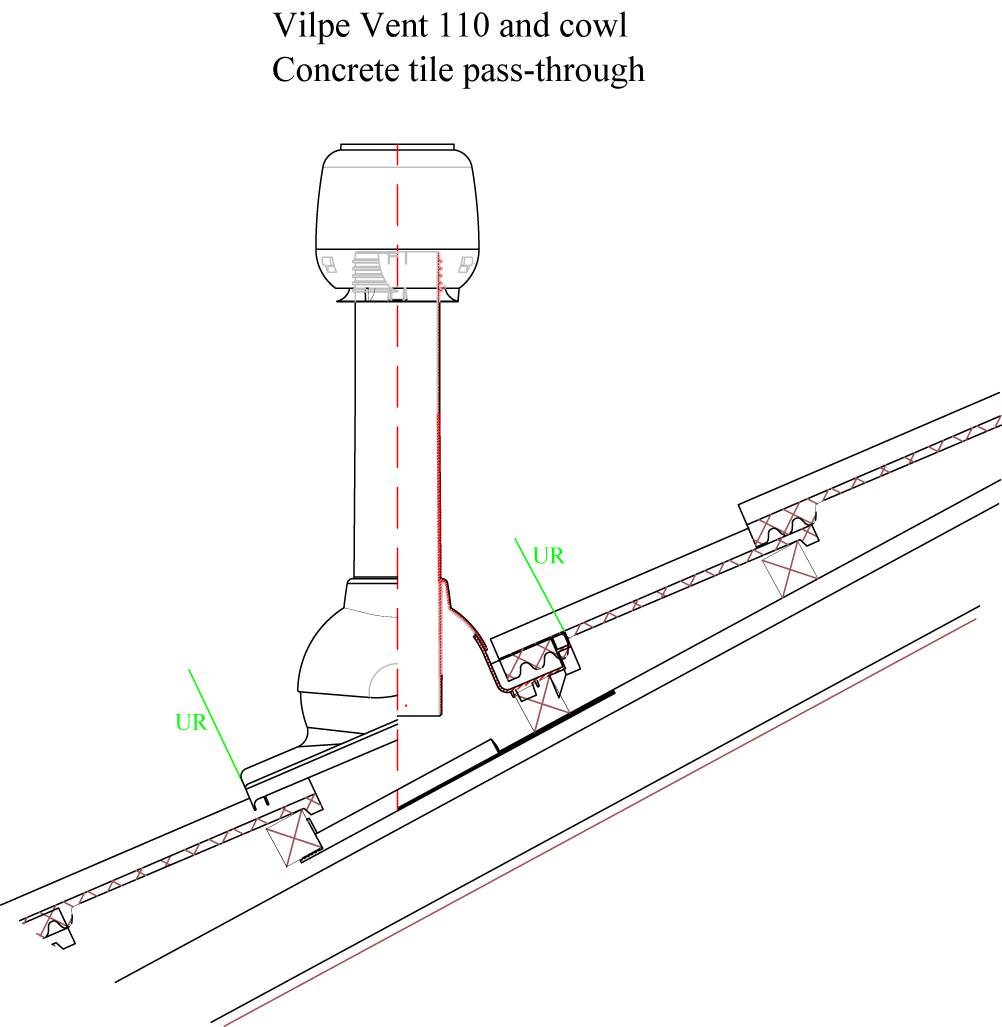

Монтаж вентиляционных труб на крыше
Установка вентиляционной трубы из разных материалов на крыше исполняется поэтапно. Вывод конструкции на крышу рекомендуется выполнять с использованием узла прохода. Монтаж этого элемента осуществляется так:
- Для начала стоит определить место, где будет располагаться проходной узел. Выбор должен соответствовать строительным нормам и правилам (СНиП).
- На втором этапе проводится разметка контуров в том месте, где будет проходить вентиляционная труба.
- В кровле вырезается отверстие, определённое под диаметр конкретной трубы и материал, из которого она изготовлена.
- В соответствии с теми же правилами проделываются отверстия в гидроизоляции и утеплителе.
- Выполняется разметка для проходного узла и крепёжных элементов.
На этом этапе необходимо закрепить уплотнительную прокладку. Это делается с использованием заранее подготовленного герметика.
На прокладку монтируется проходной узел. Конструкция закрепляется с использованием саморезов.
В конце вентиляционную трубу проводят через узел прохода и закрепляют её шурупами
Очень важно, чтобы конструкция располагалась строго вертикально. Проверить это можно с помощью строительного уровня.
Кроме этого, необходимо проверить, как плотно прилегает основание проходного узла, а также выполнить работу по герметизации воздуховода с внутренней стороны.
Работы по монтажу вентиляционных труб можно произвести своими руками
Установка труб может иметь некоторые различия в зависимости от материала кровли. Например, монтаж вентиляционных труб для металлочерепицы подразумевает использование очень гибкого листа для гидроизоляции места вывода трубы. Только пластичный материал заполнит все неровности и предотвратит попадание влаги.
Если вытяжной воздуховод уже установлен, то стоит задуматься о его утеплении. Вентиляционные элементы имеют непосредственный выход на улицу и подвержены всем факторам окружающей среды, которые могут вывести трубу из строя. Существуют изделия, которые производятся с теплоизоляцией. Это очень удобно, однако, стоимость таких труб на порядок выше обычных. Если вы не располагаете лишними средствами, то лучше всего произвести утепление вентиляционной конструкции своими руками.
Одним из самых распространённых материалов для утепления таких труб является минеральная вата
Она достаточно дёшево стоит, однако, легко воспламеняется и без специальных мер предосторожности её использование категорически запрещено. Кроме этого, со временем минеральная вата слёживается и теряет свои характеристики
Специалисты советуют не экономить на материале, и выбирать изделия, которые соответствуют техническим характеристикам теплоизоляции. Отличным вариантом для изоляции вентиляционной конструкции является пенопропиленовая скорлупа. Она отличается простотой монтажа. Для того, чтобы установить такую скорлупу, необходимо надеть её на трубы и закрепить в местах швов проволокой. В некоторых случаях швы оснащены специальными замками, которые защёлкиваются и образуют защитную конструкцию. Если вы хотите сэкономить, то можно приобрести скорлупу из пенопласта.
После монтажа изоляционного материала необходимо оснастить его уплотнителями. В качестве уплотнителей можно использовать различные материалы. Затем нужно провести надёжную фиксацию изоляции, чтобы ветер и дождь не смогли причинить ей вреда.
Частые ошибки и проблемы при установке
Нарушение нормативных размеров размещения короба и дымовых каналов в потолочном проеме, что приводит к конфликтным ситуациям с пожарной службой.
Слишком большой зонт, установленный на оголовке, может стать причиной бурых потёков на крыше. На его холодных поверхностях образовывался всю зиму конденсат. Площадь зонта необходимо уменьшить.
Такая же ситуация может сложиться с металлическим коробом на крыше, закрывающим сразу дымовые и вытяжные каналы. Поможет керамзит, насыпанный до краев каналов в данный кожух.
Использование проходки без засыпки термоизоляционного материала. Практически защиты нет никакой.
Каким образом вывести и установить своими руками: схема
здесьИнструкция по монтажу системы вентиляции крыши:
- В зависимости от оттенка, размера скатов и материала кровли приобрести материалы для системы вентиляции.
- Если в кровле нет отверстия под вентиляционную трубу, необходимо его прорезать.
- Выполняется вырезание каждого слоя тепло-, паро- и гидроизоляции, если они были установлены.
- По шаблону (добавляется в комплект с вентиляционными конструкциями для крыши) просверливаются под саморезы отверстия.
- Проводятся обезжиривание, тщательная очистка поверхности кровли в месте среза.
- Наносится слой герметика на прокладку. Затем укладывают её ровно по контуру уплотнителя, удерживают небольшим усилием несколько секунд.
- Вентиляция устанавливается на уплотнительное кольцо, прикручивается саморезами.
- Труба вставляется в проходной элемент, проверяется строительным уровнем вертикальность расположения.
Совет
Если герметик частично выступает под прокладкой после её установки — работа выполнена качественно.
тут
1 Общая информация
Кроме этого, можно оснастить конструкцию небольшим вентилятором, работающим по принципу принудительной вытяжки. Но если правильно установить грибок на кровельной конструкции, то покупать дополнительные устройства просто не придется.
Очень часто проектировщики недостаточно качественно составляют проект монтажа стояков и подбирают высоту вентиляционной шахты над кровельной конструкцией. В связи с этим в дальнейшем могут возникать различные проблемы. В их числе:
- 1. Проникновение неприятных запахов из санузла и кухни в спальню, гостиную и другие жилые комнаты в помещении. Объясняется такое явление неправильным объединением вентиляционных каналов в одном общем коробе.
- 2. Низкая эффективность вытяжного оборудования. Проблема связана с недостаточной длиной вентиляционной трубы.
- 3. Появление обратного эффекта в работе вытяжки из-за неправильного выбора места для монтажа шахты.
- 4. Возможное замерзание каналов и труб вентиляции в холодную пору.
При неправильном монтаже вентиляционной трубы на кровельной конструкции могут деформироваться стропила и обрешетка. Более того, в местах монтажа крышки шахты появятся зазоры, что повысит риск проникновения дождевой воды в помещение. Поэтому, чтобы избежать таких последствий и сохранить кровлю в нормальном состоянии, необходимо ответственно подойти к вопросам обустройства выхода вентиляции на кровлю.
Предназначение
Обустраивая выход вентиляции на кровлю, следует знать об основных тонкостях предстоящей работы, разбираться в типах конструкций и их предназначении. Проходы через крышу могут использоваться в разных типах вентиляционных систем:
- 1. Во внутренних комнатах коттеджа.
- 2. В фановой трубе стояка канализации.
- 3. В чердачном подкровельном пространстве.
Более того, порой эти проходы необходимы для прокладывания дымовых шахт и телевизионных антенн. В конце системы воздухоотвода находится специальный вентиляционный выход, который обустраивается с учетом всех требований к системе.
Задача подобной конструкции заключается в обеспечении эффективной вытяжки воздуха из помещения и предотвращении любых протечек. В тех точках, где необходимо делать проход вентиляции через крышу, располагают специальные проходные элементы, которые соответствуют конкретному материалу кровли.
В настоящее время есть возможность покупать готовые комплекты выходов вентиляции для их дальнейшего монтажа на кровельных конструкциях из твердых и мягких материалов. Такие изделия позволяют быстро и качественно соорудить стояк вентиляции, чтобы защитить крышу от возможных протеканий, а также сохранить ее эстетическую привлекательность. Более того, подобные устройства являются естественной защитой вентиляционных каналов от проникновения различной грязи и осадков.
Высота и форма проходов через крышу определяется индивидуальными особенностями кровельной конструкции. Помимо труб с круглым сечением, в ход идут конструкции прямоугольной формы.
Особенности организации вентиляции кровли
Подкровельные вентиляционные системы бывают нескольких видов, и различаются конструктивными особенностями и ассортиментом используемых вентиляционных устройств.
Обычный влаго- теплозащитный пирог крыши состоит из нескольких слоев, каждый из которых защищен от скопления конденсата. Поэтому, конструкция «пирога» напрямую влияет на выбор вентиляционных устройств и нюансы организации вентсистемы.
Материалы, используемые при устройстве крыши здания, различаются по своим эксплуатационно-техническим качествам. На современном рынке стройматериалов представлено большое количество покрытий для кровли – металлических (профнастил, металлочерепица), асбоцементных (шифер), полимерных (мягкая черепица).
Каждый из перечисленных кровельных материалов обладает разными показателями теплопроводности, что влияет на интенсивность образования конденсата в чердачных помещениях.
Правильно подобранная и смонтированная подкровельная вентсистема должна обеспечивать:
- Стабильный температурный баланс во всём чердачном пространстве.
- Эффективное удаление пара, поступающего под крышу из жилых помещений.
- Снижение уровня нагрева крыши под действием солнечных лучей.
- Увеличение срока службы, как самих кровельных конструкций, так и всего здания.
Для создания воздухообмена в подкровельном пространстве используются следующие устройства и приспособления:
- Продухи, располагающиеся в карнизах и коньках крыши.
- Аэраторы.
- Крышные вентиляторы для обустройства принудительной циркуляции воздуха.
- Вытяжные отверстия в скатах кровли.
- Слуховые окна чердаков.
- Вентиляционные каналы. Актуальны для жилых мансард и чердаков, разделенных перегородками на отдельные помещения.
