Конструкция УЗМ-50ЦМ
Данный тип устройства конструктивно состоит из встроенного реле большой мощности с защитным варистором. Выполнен в корпусе, аналогичным по размеру, виду и способу монтажа стандартному однополюсному автоматическому выключателю.
Клеммы устройства находятся в передней части и надежно фиксируют подходящий и отходящий электрические провода сечением до 25 кв.мм. Из нижней части устройства выведен провод для подключения к нулевой шине и имеющий длину 0,5 метра.
На передней панели находятся кнопки регулировки и настройки (обозначенные символами «плюс» и «минус»), светодиодный индикатор, имеющий два цвета: зеленый (для нормального режима работы) и красный (при аварии). Также имеется светодиод желтого цвета (реле) и электронный дисплей для контроля напряжения электросети (вольтметр) и отображения режима работы.
Принцип работы
С помощью регуляторов, установленных на корпусе прибора, можно выставить предел срабатывания реле по верхнему напряжению от 240 В до 290 В и по нижнему от 210 В до 100 В.
При подключении к питающей сети индикация на УЗМ-51М не срабатывает в течении первых 5 с. Мигание зелёного индикатора указывает на то, что происходит тестирование напряжения. Если оно соответствует заданным параметрам, электромагнитное реле включается, и об этом сигнализирует равномерное свечение жёлтого и зелёного светодиодов.
В нормальном режиме работы контроллер УЗМ-51М постоянно следит за величиной напряжения, а варистор демпфирует его импульсы до допустимой величины.
Виды терморегуляторов для теплого пола
Работа световой индикации отличается при различных аварийных режимах.
Мигающий красный индикатор предупреждает о том, что напряжение значительно превысило норму.
Если жёлтый светодиод погас, а красный горит непрерывно, значит, напряжение превысило установленную величину, и реле отключило нагрузку.
Мигающий сигнал зелёного индикатора показывает, что начался отсчёт времени повторного включения.
Зелёный и жёлтый светодиоды, горящие постоянно, сигнализируют, что напряжение полностью нормализовалось, и реле включено.
Если на панели начинает мигать зелёный светодиод при постоянно горящем жёлтом, значит, входящее напряжение сильно уменьшилось.
Мигающий нижний индикатор, поменявший зелёный цвет на красный, сигнализирует, что начался отсчёт времени отключения электромагнитного реле.
Вспыхивающий с частотой в две секунды красный светодиод и погасший жёлтый оповещают о выключении реле.
При нормализации напряжения сигнализация работает, как и в первом случае.
Поочередно вспыхивающий красный и зелёный свет напоминают о запуске устройства повторным нажатием тестовой кнопки.
Назначение
Многие хозяева задаются вопросом, зачем нужен этот УЗМ? Отвечая на него, следует отметить, что основной функцией реле контроля напряжения является быстрое отключение потребителей при резких скачках и перепадах напряжения. Это происходит в тех случаях, когда ток выходит за установленные граничные пределы от 160 до 280 В. Дополнительно УЗМ обеспечивает защиту от скачков импульсного характера в одно- и трёхфазных сетях, возникающих при ударах молнии, а также в момент включения мощных электрических агрегатов.
Установка реле контроля напряжения осуществляется на вводе линии в помещение, перед всеми потребителями и нагрузками. В случае аварийных ситуаций УЗМ-51М разрывает цепь за доли секунды, не допуская выхода из строя подключенного оборудования.
УЗМ по сути является контроллером напряжения, состоящим из электромагнитного реле и защитного варистора. Его можно использовать при любой конфигурации и схеме подсоединения электрических сетей. Установка УЗМ не отменяет установку других защитных средств – УЗО, автоматов и т.д.
Характерные особенности УЗМ:
- Возможность регулировки границ срабатывания.
- Может работать с дистанционным управлением.
- Для защиты от импульсов используется варистор и полупроводниковые элементы.
- Задержка по времени, устанавливаемая для высокого и низкого напряжения.
Приборы Меандр УЗМ чаще всего используются в быту и устанавливаются в квартирах и частных домах. При аварии объект оказывается полностью или частично обесточенным и находится в таком состоянии, пока напряжение не придет в норму.
Схемы подключения
Схемы, по которым подключается УЗМ-51, приведены на рисунках 1-3.
Схемы подключения УЗМ-51 в зависимости от количества проводов и наличия дистанционного управления
- При подсоединении четырех проводов наверху размещается входной проводник, внизу — выход для электроприборов.
- Если подключается три провода, то фаза пропускается сквозь УЗМ, «ноль» требуется для электропитания самого прибора.
- При подключении ДУ «ноль» проходит по выключателю, через силовой кабель коммутируется сам прибор, подается нагрузка и напряжение.
Схема подсоединения прибора УЗМ-51 к трехфазной сети с указанием основных размеров
Подключение к однофазной сети
У УЗМ-51М подключение к однофазной цепи осуществляется через проводные контакты. В данном случае тиристор можно использовать на 200 В
В первую очередь важно отметить, что фильтры устанавливаются за обкладкой. Если верить экспертам, то выпрямитель ставится в последнюю очередь
Для повышения стабильности напряжения применяются контакторы. Указанные элементы можно использовать оперативного либо импульсного типа. Для решения проблем с магнитными колебаниями применяются проходные фильтры. Для щитков серии ВО они используются с сеточной обмоткой. Преобразователь разрешается устанавливать на три контакта. В данном случае показатель максимального сопротивления не должен превышать 30 Ом. Выходное напряжение на реле составляет в среднем 230 В.
Ложные срабатывания или почему УЗИС не работает
Еще один момент, который нужно обязательно учитывать при использовании подобных реле — это сетевые фильтры. При включении в их розетку тестовой коробочки, УЗИс также может не работать.
В них стоят варисторы, поглощающие импульсы имитатора, отсюда и вся проблема. Поэтому будьте внимательны при проверке и проведении подобных экспериментов на работоспособность.
А что делать, если розетки на которые не реагирует защита от искрения, все-таки выявились? Есть два способа:
установить дополнительный УЗИС как можно ближе к удаленной розеточной группе
расширить зону при помощи обычного удлинителя без фильтра
Подходит ли имитатор УЗИс-И-002 для проверки реле других производителей? На этот вопрос никто гарантий вам дать не может.
В разных моделях искрение обнаруживают по разным признакам. Универсальным проверочным прибором может быть только генератор реального искрения. Но штука эта не дешевая и большая по габаритам.
Еще УЗИс также как и УЗМ 51МД имеет дополнительную функцию. Он отключает электричество при перенапряжении.
Однако, в отличии от УЗМ-ки, аппарат Эколайта не защищает от пониженного напряжения.
Тем не менее это все равно удобно, так как вам не нужно иметь два разных модульных аппарата, занимающих дополнительное место в электрощитке. Достаточно приобрести один, шириной в два стандартных модуля.
Главное отличие УЗИс от УЗМ в этом плане в том, что оно не включается самостоятельно после восстановления параметров напряжения до нормы. Здесь язычок, как и на автоматах придется взводить вручную.
По поводу ложных срабатываний можно сказать следующее. Дрели и пылесосы их не вызывают, можете быть спокойны.
Кстати по ГОСТу, все приборы искрозащиты должны проходить проверку с целым набором разнообразной нагрузки. Сюда входят галогенные и флуоресцентные лампы, двигатели с конденсаторным запуском и т.п.
А вот сварочных аппаратов там нет. Что касается их, то без дополнительной фильтрации, возможны ложные срабатывания на инверторных аппаратах.
При этом обычный трансформаторный сварочник, ничего подобного не вызывает. Хотя казалось бы, его прямое назначение искрить и давать дугу.
Проблема с инверторами характерна практически для всех подобных устройств, разных производителей. Видимо поэтому создатели ГОСТ и не включили его в свой документ.
Цена устройства может показаться для многих завышенной (около 4500 рублей), но двойная защита от пожара и перенапряжения того стоит. При том что зарубежные модели ABB, Hager и другие, пока не особо распространены на нашем рынке.
Инструкция по эксплуатации – скачать.
Технологическая карта для монтажа – скачать.
Устройство защиты многофункциональное УЗМ-51М, УЗМ-51МТ, УЗМ-16
При подаче питания устройство начинает контроль сетевого напряжения. Если напряжение сети находится между заданными в настройках значениями верхнего Umax и нижнего Umin порогов срабатывания начинается отсчет времени автоматического повторного включения (АПВ). Если до окончания отсчета времени АПВ напряжение сети не выйдет за установленные пороги срабатывания, то по окончании отсчета произойдет подключение нагрузки к сети. Возможно ускоренное включение нагрузки вручную путём нажатия кнопки «ВКЛ/ВЫКЛ». Устройство осуществляет непрерывный контроль сетевого напряжения.
При выходе напряжения сети за установленные пороги срабатывания (аварии), устройство отсчитывает задержку срабатывания. Если длительность аварии по напряжению сохраняется более соответствующей задержки срабатывания, происходит отключение нагрузки от сети. После нормализации напряжения устройство подключает нагрузку, после отсчета времени АПВ. Если в процессе отсчета времени АПВ напряжение сети повторно выйдет за заданные пороги срабатывания, отсчет времени АПВ сбросится. При попытке ручного включения в аварийном режиме устройство не позволит включить питание на нагрузку.Двухцветная индикация работает в различных режимах:
- Если напряжение приближается к верхнему порогу отключения индикатор норма/авария мерцает красным, индикатор реле горит желтым. При выходе напряжения за верхний порог желтый индикатор реле выключается, а индикатор норма/авария горит постоянно красным. При возврате напряжения в норму индикатор реле мигает желтым (отсчитывая время АПВ), индикатор норма/авария горит постоянно зеленым.
- Если напряжение приближается к нижнему порогу отключения индикатор норма/авария мерцает красным, индикатор реле горит желтым. При выходе напряжения за нижний порог желтый индикатор реле мигает отсчитывая задержку выключения и после выключается, а индикатор норма/авария мигает красным. При возврате напряжения в норму индикатор реле мигает желтым (отсчитывая время АПВ), индикатор норма/авария горит постоянно зеленым.
- Если принудительно нагрузку отключили от сети нажатием кнопки «ВКЛ/ВЫКЛ» двухцветная индикация указывает на это поочерёдным включением красного и зелёного индикатора. Повторное нажатие кнопки «ВКЛ/ВЫКЛ» возвращает изделие в рабочий режим.
- При внутреннем перегреве контактов реле нагрузка отключается (только для УЗМ-51МТ). Индикатор норма/авария и индикатор/перегрев реле одновременно мигают красным. Данная ситуация может возникнуть при длительной коммутации тока нагрузки более 63А или плохой затяжке клемм подключения проводов.
ВНИМАНИЕ! При отключении нагрузки кнопкой «ВКЛ/ВЫКЛ» устройство остаётся в выключенном состоянии так же после отключения и повторного включения напряжения питания. Включить реле можно только повторным нажатием кнопки «ВКЛ/ВЫКЛ» (удерживать 2 секунды)
Пользователь самостоятельно может изменить задержку времени включения (10с или 6мин) для этого:
- вручную кнопкой «ВКЛ/ВЫКЛ» выключить внутреннее реле;
- затем нажать и удерживать кнопку «ВКЛ/ВЫКЛ» (индикатор «норма-авария» погаснет) до тех пор пока индикатор не начнёт мерцать. Если индикатор мерцает зелёным цветом то время t1 установлено 10 секунд, если красным то время t1 установлено 6 минут;
- отпустить кнопку «ВКЛ/ВЫКЛ»;
- нажать кнопку «ВКЛ/ВЫКЛ» ещё раз для перехода в рабочий режим и включения реле.
ВНИМАНИЕ! При срабатывании устройства разрывается только фазный провод. Нулевой провод N проходит насквозь для удобства монтажа и не коммутируется
Допускается подключение вывода N только с одной стороны (Например при подключении к трёхфазной сети трёх УЗМ можно объединить нулевые выводы с одной стороны).
Характеристика ОПН
Определяющей характеристикой ограничителя является максимальное значение действия рабочего напряжения переменного тока, который подводится к выводам устройства неограниченного временными рамками. При этом отсутствуют какие-либо повреждения или термическая неустойчивость.
К другому показателю относится ток проводимости, который проходит через ОПН. Его величина измеряется в реальных условиях эксплуатации и обычно равна нескольким сотням микроампер.
Среди прочих характеристик можно выделить:
- Величину предельного разрядного тока.
- Токовую пропускную способность.
- Устойчивость к короткому замыканию.
- Расчетный ток коммутационного перенапряжения.
- Номинальный разрядный ток.
Помимо этого, любой ограничитель перенапряжений стойко переносит медленно изменяющееся значение напряжения. Иными словами, ОПН не должен разрушаться при превышении напряжения в течение определенного промежутка времени.
Любое жилое или административное здание оборудовано большим количеством техники, питаемой от электросети. Значительное увеличение значений рабочего напряжения и тока в этой сети может привести к выходу из строя всего этого электрического оборудования. Если защитой от таких явлений в многоквартирных домах, промышленных и административных зданиях занимаются обслуживающие организации, то владельцы частных домов должны сами заботиться о ней. И в этом поможет ограничитель перенапряжения.
Как следует из названия, ограничитель чрезмерно высокого напряжения (ОПН) служит для защиты электрической техники от напряжения, значительно превышающего номинальные значения. Это высокое напряжение или, другими словами, перенапряжение обычно носит импульсный характер. Поэтому еще одно название для таких устройств — ограничитель импульсных напряжений (ОИН).
Чтобы лучше разобраться с областями применения ОПН, рассмотрим вкратце причины, вызывающие такие скачки напряжения. Импульсы перенапряжения могут быть коммутационными. В этом случае они возникают в результате:
- переключений (коммутаций) в мощных силовых электроустановках и системах энергообеспечения;
- при резком изменении нагрузки в распределительных системах;
- при возникновении повреждений в энергоустановках, вызывающих короткое замыкание.
Эти случаи носят производственный характер и устранением их последствий занимаются профессионалы. В таких цепях устанавливаются промышленные устройства, например, ОПН-110, где число 110 указывает на напряжение сети в кВ. Для нас интереснее будет защита от импульсных перенапряжений частного жилого дома. Обычно эти перенапряжения возникают во время грозы при разряде молнии. При этом импульсы перенапряжения возникают когда:
- молния ударяет непосредственно в линию электропередач (ЛЭП) за пределами дома;
- разряд молнии происходит между облаками или в находящийся рядом с домом объект. Возникшее электромагнитное поле индуцирует в электрических цепях мощный импульс;
- удар молнии происходит в грунт недалеко от дома. Ток разряда, протекающий в земле, может вызвать значительную разность потенциалов.
В этих случаях во внешних воздушных линиях до 380В могут возникать импульсы величиной до 10 кВ, а во внутренней проводке домов — до 6 кВ. Чтобы избежать пагубного влияния таких высоких напряжений на домовую электрическую сеть и бытовые электроприборы существуют простые меры. По Правилам устройства электроустановок (ПУЭ) на входе силового электрического кабеля в дом должны устанавливаться ограничители импульсных напряжений (ОИН). Схема подключения ОИН простая. Устройство включается в цепь между силовым кабелем и заземляющим контуром. На рынке существует достаточно предложений различных производителей, одним из которых является концерн «Энергомера».
Что такое УЗМ и зачем он нужно
УЗМ — это аббревиатура от названия «Устройство Защиты Многофункциональное». Это небольшое по размерам устройство (35 мм в ширину) крепится на DIN-рейку. Любое УЗМ может быть установлено в сети любого типа — ТТ, TN-C, TN-S, TN-C-S. Выполняет несколько задач (оно же многофункциональное):
- Отключает электропитание при снижении или превышении напряжения. Оба варианта — слишком низкое и слишком высокое напряжение — могут стать причиной выхода из строя бытовой техники. При восстановлении параметров сети питание автоматически восстанавливается.
- Сглаживает импульсные (кратковременные) скачки напряжения, которые возникают при включении/выключении некоторых типов оборудования (того же двигателя в холодильнике или морозильной камере).
- Модели УЗМ-50МД и УЗМ-51МД отслеживают появление искрения в проводке и отключают в этом случае питание.
УЗМ состоит из трех частей
То есть, установка УЗМ продлевает срок безаварийной эксплуатации электропроводки и подключенных к ней устройств. Также некоторые модификации — с приставкой «Д» — берегут дом/имущество от пожара. Зная состояние сетей в нашей стране, однозначно можно сказать — реле защиты от перенапряжения стоит использовать. И в доме, и в квартире. Это устройство не нужно, если на входе установлен стабилизатор, сглаживающий все неприятные моменты. Но цена на эти устройства далеко не всем позволяет их использовать, а УЗМ стоят порядка 2-3 тыс. руб. Замена не совсем равноценная, но действенная. Использовать можно не только УЗМ — устройства с похожими функциями есть и у других производителей. Называться они могут иначе, но задачи выполняют те же (или почти). Так что выбор есть.
Функции УЗМ и альтернативных устройств
Устройства с названием «УЗМ» различных модификаций выпускает Питерский завод «Меандр». Над конструкцией идет постоянная работа, появляются новые модели с новыми характеристиками или возможностями. Но подкупает не только это, а то, что на удивление неплохо налажено сервисное обслуживание. Во время действия гарантии без вопросов ремонтируют или меняют вышедшие из строя аппараты. Гарантия дается на 5 лет. Исчисляется с даты продажи. Если дату продажи отследить невозможно (потеряли паспорт), считают с даты производства (стоит на корпусе). Если ехать далеко, можно позвонить, вам все объяснят по телефону. В общем, неплохой сервис.
Схема подключения УЗМ-51МД
Как уже отмечалось, типовая схема подключения расположена на боковине устройства. Однако на практике встречаются разные ситуации в связи с использованием прибора в тех или иных местах. В одних случаях он устанавливается на входе после вводных автоматических выключателей и прибора учета электроэнергии. Другой вариант предполагает установку УЗМ-51МД Меандр внутри помещения на отдельные линии, требующие особого контроля. Следует учитывать наличие противопожарного УЗО и других традиционных средств защиты.
В трехфазных сетях эти устройства используются лишь при отсутствии трехфазной нагрузки. То есть они устанавливаются индивидуально на каждую фазу. В случае аварийного отключения одной из них, остальные будут продолжать работать и обеспечивать питание нагрузки. В этом их основное преимущество перед трехфазными аппаратами УЗМ-3-63, при срабатывании которых происходит отключение всех трех фаз. Во всех случаях, при отсутствии опыта, вопросы монтажа и подключения рекомендуется обсудить с квалифицированным специалистом-электротехником.
Как работает реле напряжения
Чтобы понимать, что с реле напряжения происходит, лучше знать заранее, как оно будет реагировать на различные ситуации, какие светодиоды в каких случаях загораются. С этими знаниями будет проще идентифицировать сработки. Конечно, желательно, прочесть инструкцию:
- Инструкция УЗМ-16
- Инструкция УЗМ-50Ц
- Инструкция УЗМ-51М
- Инструкция УЗМ-3-63
Реле напряжения УЗМ: расшифровка световой индикации модификаций УЗМ-50М и МД, УЗМ 51 М и МД
При включении электропитания
Вот что происходит при запуске УЗМ или включении после того, как сетевое напряжение пришло в норму.
- 5 секунд не происходит ничего. Выдерживается пауза, во время которой проверяются параметры сети, работоспособность самого устройства.
- Если напряжение нормальное, начинает мигать зеленый светодиод. Длительность «моргания» зависит от выставленной временной задержки включения нагрузки. Может быть 10 секунд или 6 минут. Время задержки выставляется владельцем при первом пуске.
- После того как время задержки прошло, зажигаются зеленый и желтый светодиоды. Зеленый — норма, желтый — в работе реле напряжения. Если загорелись эти индикаторы — УЗМ вошло в рабочий режим.
Больше всего управленческих функций у моделей серии 551
Если выбран большой интервал ожидания — 6 минут, а есть необходимость или желание запустить реле напряжения быстрее, можно нажать на кнопку «ТЕСТ». После автопроверки реле сразу включится.
Искрение в сети
При обнаружении в сети дугового тока, загораются красные светодиоды «дуга» и «авария» и реле отключает нагрузку. Через 30 секунд производится попытка повторного включения с задержкой 10 секунд или 6 минут (в зависимости от выбранных пользователем настроек). При пропадании аварийной ситуации питание включается. Происходит все так, как описано выше: сначала моргает зеленый, после выдержки загорается зеленый и желтый.
УЗМ 16 (справа) значительно уже, подходит для использования на маломощных группах потребителей (суммарным напряжением не более 4 кВт)
Если в течение 20 минут после повторного включения снова обнаруживается искрение, устройство отключает питание на 4 минуты. Следующие 20 минут искрения нет — питание включается (все в том же порядке). И снова отслеживается интервал 20 минут. Если снова обнаруживается искрение, питание отключается и автоматически больше не включается. В этом случае требуется нажать на кнопку «Тест». Если при ручном включении параметры напряжения находятся не в пределах нормы, устройство не включится. В общем, надежный алгоритм. Надо только помнить, что если горит два красных светодиода, реле отключилось по «дуге».
И еще один момент: если искрение появляется по истечении двадцати минутного интервала, сработка считается первичной. Это значит, что весь алгоритм отрабатывается сначала.
Отклонения по напряжению
Пока устройство находится в работе, оно автоматически — при помощи варистора — гасит мгновенные скачки напряжения, сглаживая их. Если отклонения носят продолжительный характер, происходит следующее:
- При росте напряжения:
- Напряжение подходит к верхнему порогу нормы, начинает моргать красный светодиод. «Моргание» начинается когда напряжение ниже порога отключения на 5 В.
- Как только параметры вышли за пределы нормы, отключается питание на нагрузку, красный светодиод горит постоянно.
При входе в норму, питание включается автоматически, но только после того, как пройдет время выдержки (10 сек или 6 минут).
- При падении напряжения:
- Когда до нижней границы отключения остается 5 В, начинает мигать зеленый индикатор.
- При понижении ниже нормы:
- отключается нагрузка;
- желтый светодиод тухнет;
- красный загорается с интервалом в 2 сек.
- При возврате параметра в норму, начинает мигать зеленый индикатор, после выдержки по времени подключается нагрузка.
Если во время выдержки времени питание снова выходит за границы нормы, отсчет выдержки времени обнуляется, загорается соответствующая индикация.
Ручное включение/отключение нагрузки
При желании можно включить питание через УЗМ вручную — для этого нажимаем кнопку «Тест». Поочередно мигают зеленый и красный индикаторы. Ручное включение питания происходит при повторном нажатии на кнопку.
Пример установки в щите однофазной сети
При помощи той же кнопки «Тест» можно питание и отключить. Только включается оно тоже вручную — повторным нажатием «Тест» и никак иначе. Причем надо кнопку держать нажатой около 2 секунд.
УЗИС С1-40
Есть и другая отечественная модель устройства защиты от искр — УЗИС С1-40 от компании Эколайт.
В первую очередь, обратите внимание на схему подключения. Здесь напряжение питания 220В должно заводиться именно на нижние клеммы, иначе прибор нормально работать не будет
А вот например в аналогичных “автоматах” AFDD от ABB ARC1, подключение свободно производится как сверху так и снизу. О чем свидетельствуют надписи на корпусе.
Вот 3 схемы подключения УЗИС в зависимости от коммутационного аппарата на входе:
Некоторых волнует вопрос — а что будет, если перепутать подключение фазы и ноля, ведь не даром на корпусе прибора стоит маркировка L и N.
В большинстве случаев работа будет штатной, без замечаний. Но вот если случится параллельный пробой фазы на заземленную часть оборудования, может возникнуть непредвиденная ситуация.
Ток, который должен идти через специальный датчик, через него не пойдет. Его путь будет пролегать через нейтраль. В итоге параметры бросков будут для УЗИс абсолютно не предсказуемы, как по форме, так и по величине.
Так что ноль с фазой при подключении лучше не путать.
Какие проблемы существуют в домашней сети и как защитить абонентские сети от расхождения параметров
- превышение допустимого напряжения более, чем на 10 %;
- снижение напряжения в сети (просад) более, чем на 10 %;
- кратковременное скачкообразное повышение или снижение напряжения;
- изменение частоты переменного тока;
- искрение, дуга на контактах при включении мощного потребителя;
- обрыв нуля, как следствие — перекос фазы;
- короткое замыкание на линии или внутри электроприбора.
Часть этих проблем возникает по вине пользователя (содержание оборудования и линий в ненадлежащем состоянии), часть — по вине энергоснабжающей компании. Об этом расскажем подробнее.
Качество энергоснабжения зависит от целого ряда причин:
- изношенность и соответствие проектной нагрузке линий электропередач;
- техническое состояние (и собственно наличие) трансформаторных подстанций на каждой абонентской линии;
- работоспособность автоматики для поддержания параметров электросети в норме;
- распределение нагрузки между фазами;
- законность подключения новых абонентов (бывают случаи превышения нормативов ТУ).
Приведем пример
Условие: трехфазный ввод в многоэтажный дом, общий нуль, фазы «A», «B» и «C» равномерно распределены между подъездами 1, 2 и 3. По какой угодно причине (коррозия, механическое повреждение и прочее) происходит обрыв нуля. В это время 1 подъезд нагружен максимально (бойлеры, электродуховки), 2 подъезд — средняя нагрузка (холодильники, освещение), 3 подъезд — минимальная (пара телевизоров и несколько компьютеров).
Что произойдет с каждой фазой?
- Фаза «A» — 1 подъезд. Напряжение упадет до минимального значения, близко к нулю.
- Фаза «B» — 2 подъезд. С большой долей вероятности, напряжение останется в пределах 220 В, хотя возможно плавающее изменение потенциала.
- Фаза «C» — 3 подъезд. На линии с минимальной нагрузкой напряжение приближается к значению между фазами, то есть порядка 380 В.
Поскольку рабочий ток для каждого подключенного абонента (группы абонентов) не превысил установленного значения, автомат защиты по току не сработает. Электроприборы на линии «C» (3 подъезд) выйдут из строя, в самом тяжелом случае — банально сгорят. Часто такая ситуация приводит к пожару.
Как правило, мы не задумываемся, что схема подключения электроэнергии к нашему счетчику вовсе не однофазная. Это касается не только дачных поселков и небольших деревень. Любая абонентская сеть в городах, будь то Москва или районный центр на Дальнем Востоке, создается по единому принципу.
Можно установить индивидуальную трансформаторную подстанцию или мощный стабилизатор. Но стоимость такого оборудования может превысить потери при аварийной ситуации на линии 220 В. Какой выход? Установить устройство защиты УЗМ.
По надежности срабатывания и степени защиты — устройства аналогичные. Однако устройство защиты многофункциональное: например, УЗМ 51М, замыкает цепь самостоятельно, после восстановления параметров электропитания. А вот УЗИс надо включать вручную.
Реле напряжения УЗМ-51М
Цифрового табло устройство не имеет. Регулировка осуществляется двумя переключателями с шагом в 5В для верхнего порога и 10В для нижнего. Присутствуют светодиодные индикаторы, которые показывают состояние реле. Если начинает моргать зеленая лампочка — значит напряжение в сети ниже нормы, если красная — идет превышение напряжения. Время срабатывания зависит от напряжения в сети. От 0,02 сек (U=300В и больше) и 0,2 сек (U больше 230В). Ранее было много нареканий по качеству конденсаторов стоящих в УЗМ-51М. Они в течении двух лет высыхали и реле начинало «глючить». Как уверяют производители сейчас проблема решена.
Порядок настроек задержки времени повторного включения довольно не прост и требует подробного изучения инструкции. Причем можно выставить только два значения — 10 сек и 6 мин. Цена в интернет магазине в пределах 2300-2500 руб.
Еще из особенностей:
- простое подключение (два входа – фаза+ноль)
- номинальный ток – до 63А

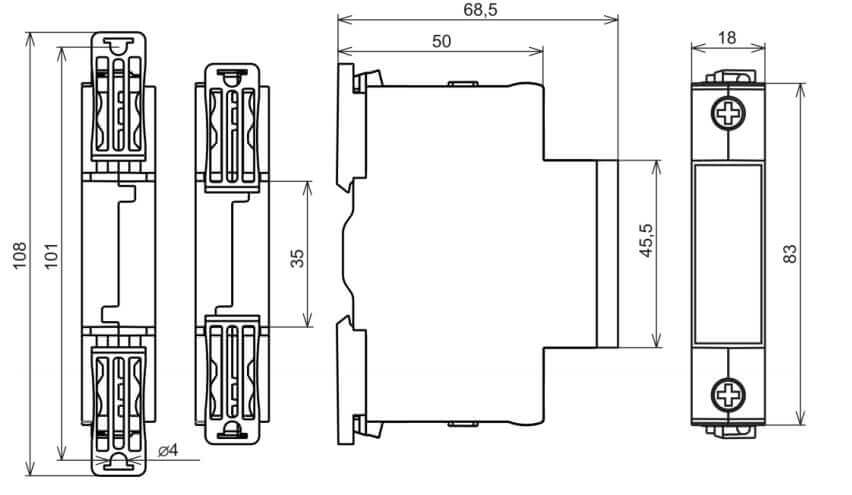

- по ширине на дин-рейке занимает 2 модуля (35мм)
- рекомендуемая температура эксплуатации от -20 до +55 градусов. Для установки на улице не подойдет, зато в подъезде дома вполне сгодится.
Есть и другие разновидности реле УЗМ, а именно – УЗМ-16 и УЗМ-50М.
К УЗМ-16 подключают отдельный электро-приемник, так как это реле рассчитано на ток 16А.
Они уже заданы на заводе – 265В верхний и 170В нижний. Существуют и трехфазные УМЗ-3-63. Они в основном используются в схемах с электродвигательной нагрузкой.
Куда устанавливать УЗМ
Как уже говорили ранее, реле напряжения можно ставить на входе в квартиру или дом, а можно на все или некоторые группы потребителей. Иногда бывает затруднительно выбрать место для установки УЗМ. Что точно можно сказать — ставится оно после вводного автомата и, чаще всего, после электросчетчика. В принципе, можно поставить и до счетчика, но только в том случае, если согласится эксплуатирующая организация. А они на это согласие дают редкою. Поэтому, обычно, УЗМ ставят после счетчика.
Два варианта схемы с УЗМ
В схеме электропитания может присутствовать еще противопожарное УЗО. Вот где тогда ставить устройство защиты от перенапряжения? Перед противопожарным УЗО или после? Если поставить перед, то при отключении питания оно окажется вне работы. А если после — может быть повреждено в результате скачков. В общем, тут решение принимаются индивидуально. Однозначно можно сказать, что ставить реле напряжения надо до первого ответвления на потребителей.
Подключение в трехфазных сетях
Есть специальные модели защитных модулей для трехфазных сетей — УЗМ-3-63. На это устройство заводятся сразу все три фазы, с выхода подаются дальше. При срабатывании отключаются одновременно все фазы, так что питание пропадает полностью. Это не всегда удобно, так как проблемы обычно возникают с одной из фаз.
Подключение трехфазного УЗМ
Вопрос решается, если поставить по одному УЗМ на каждую фазу. Тогда при перекосе на какой-то фазе остальные будут в работе. Это более удобно. Но такой способ подключения — три однофазных УЗМ — не подходит, если есть трехфазная нагрузка. В этом случае при установке трех отдельных УЗМ, при отключении в одной из фаз, через нагрузку может быть «переток» в соседнюю. Так что выбор за вами.
Назначение УЗМ
Сокращенное название прибора УЗМ расшифровывается как устройство защиты многофункциональное, отсюда следует его предназначение.
Основными функциями являются следующие:
- Отключение всех электроприборов в случае резких перепадов напряжения в одно- и трехфазных электрических линиях.
- Сбережение оборудования от импульсных резких перепадов напряжения, способных вызвать разрушения. Причиной данного явления считаются действие специфического оборудования, расположенного поблизости и включенного с эту же сеть.
- Защита от возможных возгораний, перерастающих в пожары.
При необходимости защитное устройство может подключаться с функцией импульсного реле, с возможностью дистанционного управления. Если нулевой проводник будет отключен, УЗМ-50М также произведет и отключение нагрузки, а при повторном подключении ее включение будет осуществляться с определенной задержкой, выставленной в нужных пределах.
Одна из функций УЗМ заключается в понижении пусковых токов, когда на линии подключаются емкостные аппараты и приборы. В этот момент в реле замыкаются контакты при проходе напряжения цепи через нулевой проводник.
