Вентиляция на крыше частного дома: сооружение прохода воздуховода через кровлю

Типы и виды воздуховодов

Для движения воздуха используют общепринятые системы вентиляции. Другими словами, это обычные трубы. Их различают по материалу производства, жесткости и по представленной форме.

Материал, из которого изготавливается канал-лист из металла. Их различают по характеристикам и применимы в разных ситуациях:

1. Тонкие листы 05-1,0мм подойдут для воздушных направлений с относительно холодным потоком до 80 градусов и не более 60% влажности. В таком случае подойдет холоднокатаная оцинкованная сталь.
2. Листы в диапазоне 1,5-2,0мм применимы для больших температурных потоков и показателей влажности. Здесь применимы листы из стали углеродистой и нержавейки.
3. В зданиях, где есть присутствие газов и паров применяют вентиляционные системы из металлопласта, алюминиевых соединений. Защитный слой конструкции обеспечит нужную защиту.
4. В быту применяются вентиляции из полипропилена, стеклоткани.

Жесткость — это показатель, помощью которого все воздуховоды различает на:

1. Гибкие, которые в свою очередь бывают каркасные и бескаркасные. Они представляют собой гофрированный рукав. Они применяются для коротких воздушных систем. Прекрасно заменяют угловые отводы. Они растягиваются и сжимаются много раз. Спираль из стали покрыта синтетическим материалом и алюминиевой лентой. Они не теряют свои свойства.
2. Полужесткие немного плотнее. В их основе лежит двухстороннее алюминиевое покрытие с прослойкой из минеральной ваты изнутри. Также присутствует проволочный каркас. К полужестким системам относится труба из штрипса алюминиевого. Ее растянуть можно будет только один раз. Она прекрасно подойдет в системах отведения дыма, выдерживает 700 градусов.
3. Жесткие вентиляционные каналы применимы в производственных помещениях. Они прочны и надежны. Бывают как спирально-навивными, так и прямошовными. Герметичность стыков обеспечивается на высшем уровне.

Формы вентиляций в основном монтируются округлых и квадратных типов. В иных случаях устанавливают плоские системы. Они применимы только из-за особенности помещений в доме. В практике можно встретить прямоугольные и овальные каналы. Система круглой формы по себестоимости дешевле квадратной. Она значительно легче и отличается своей гибкостью. Легкая установка, тихая работа и герметичность – выбор большинства заказчиков. Прямоугольные трубы используют для экономии пространства, в маленьких помещениях – удачный вариант.

Особенности монтажа

Чтобы качественно сделать проход труб воздуховода через кровлю, необходимо придерживаться следующих рекомендаций по монтажу:

• Тщательное уплотнение присоединительного фланца позволяет исключить вероятность образования протечек.
• Обеспечение беспрепятственного стока дождевой и талой воды. В осенне-весенний период при наличии щелей влага замерзает и расширяет их, что ведет к нарушению герметичности покрытия.
• Исключение условий для образования конденсата путем теплоизоляции УП.

В верхней части узел прохода вентиляционной системы через кровлю оборудуется дефлектором, который защищает от проникновения воды. Исключение из правил – фановые трубы канализации, которые не требуют наличия защитного устройства.

Фото 11. Вентиляционная проходка (справа) и канализационная фановая труба (слева) на кровле

Установка вентиляционного узла на жестком кровельном покрытии

Технология установки эластичных и пластиковых проходных элементов на жесткие кровельные покрытия практически не отличается, за исключением процесса крепления. Более подробно отличительные моменты будут рассмотрены после подготовки отверстия под воздуховод.

Общая последовательность действий:

Разметочные работы – размеры отверстий под трубы вентиляции должны быть больше на 20-30 мм. Разметку удобнее выполнять по шаблону, который можно сделать даже из картона. Его нужно приложить на поверхность покрытия и обрисовать контур с соответствующим припуском

Вырезание отверстия – здесь важно учитывать рекомендации производителя кровельного покрытия по резке. Так, металлочерепицу и профнастил не допускается резать болгаркой – только ручными или специальными электрическими ножницами по металлу. Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции

Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.

Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции. Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.

Эластичные проходы через кровлю для вентиляции устанавливаются путем натягивания уплотнителя на трубу – для облегчения работ можно использовать мыльный раствор. Затем края прижимаются специальным фланцем, который впоследствии обминается по форме покрытия для плотного прилегания. На следующем этапе проходной элемент уплотняется – для этого под фланец наносится герметик. После этого производится крепление проходки специальными саморезами.

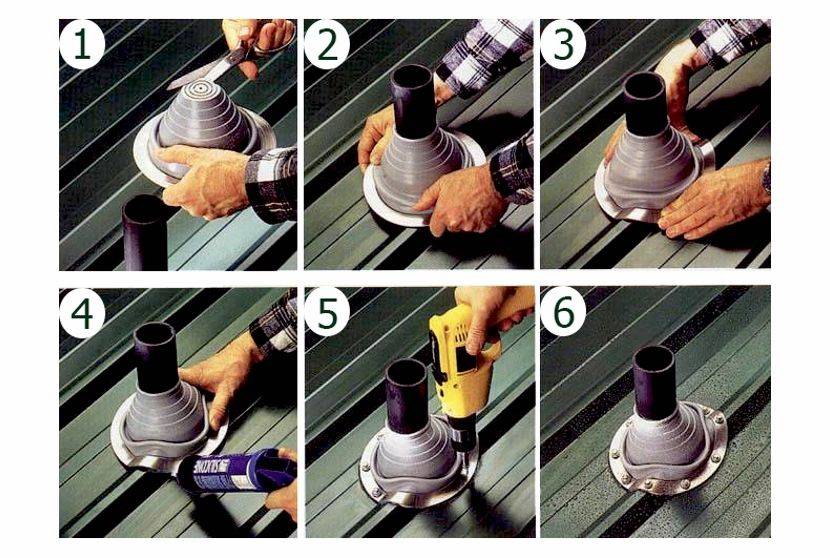

Рисунок 12. Последовательность монтажа эластичного узла прохода

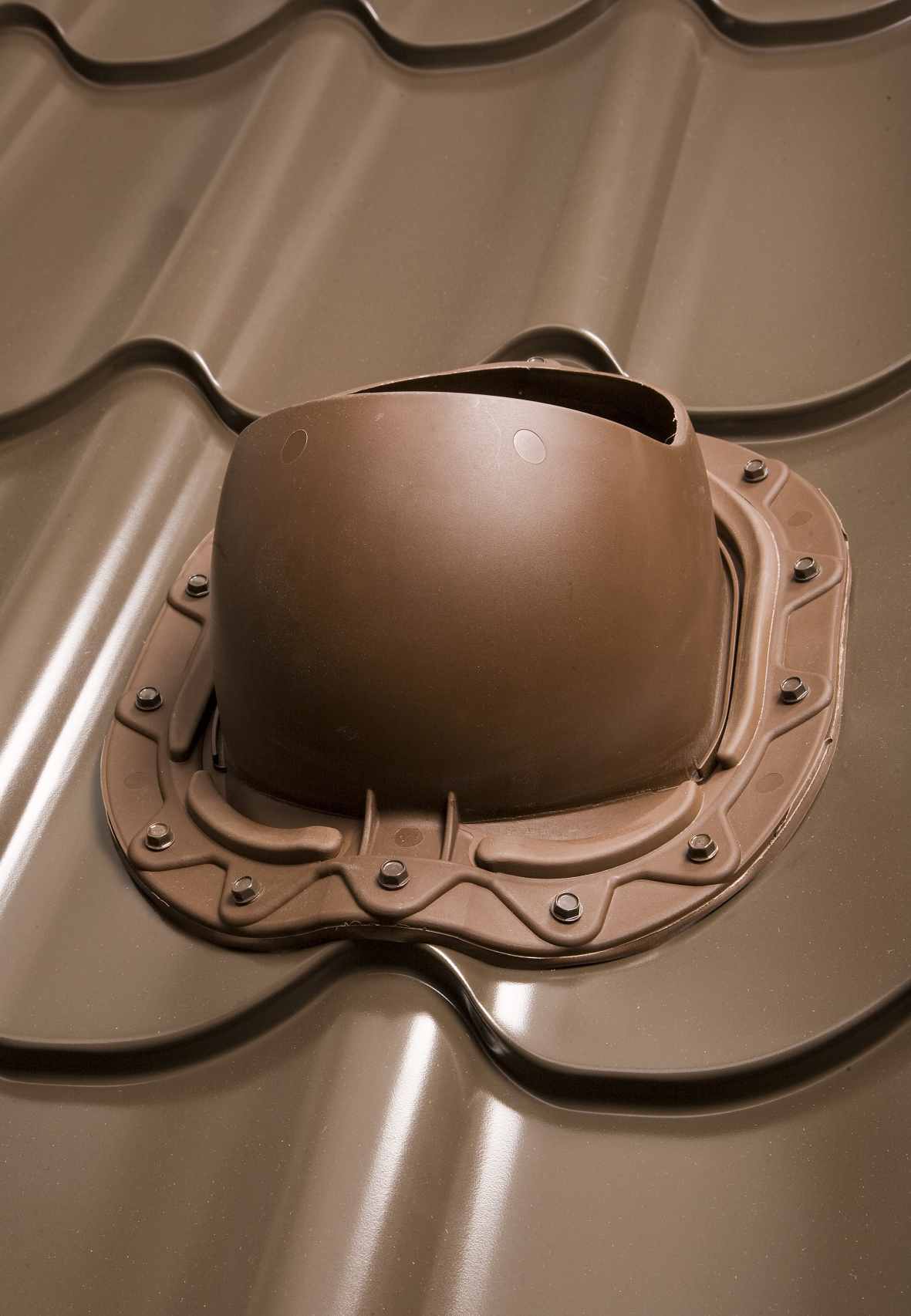

Монтаж пластикового проходного элемента тоже несложный и практически не отличается от установки эластичного УП. Единственное – он подбирается по профилю кровельного материала (т.е. в его конструкции нет фланца, который нужно подгибать для уплотнения). В нижней части есть прорезиненный фланец, перед установкой на него наносится герметик и выполняется крепление саморезами.

Более подробно процесс установки пластикового узла прохода рассмотрен в следующем видео:

Монтируем узел вентиляции на мягкую кровлю

Монтаж проходного элемента трубы вентиляции на крышу из битумной черепицы производится по подобной технологии. Однако чаще применяются специализированные пластиковые проходки с ровными краями.

Фото 13. Пластиковый узел прохода вентиляции через крышу из гибкой черепицы

Последовательность установки:

• Выполняется разметка и вырезание отверстия в сплошном настиле с помощью лобзика.
• Место установки УП тщательно промазывается мастикой.
• Устанавливается проходной элемент и прикручивается саморезами.

После крепления вентиляционной проходки продолжается монтаж битумной черепицы. Закрепленные на сплошном настиле края узла прохода перед укладкой гонтов тоже тщательно промазываются мастикой для обеспечения герметичного соединения и отсутствия протечек.

Детально процесс рассмотрен в следующем видео (монтаж проходного элемента начинается примерно с 10 минуты):

Как располагать выходы вентиляции на крыше

Для скатных кровель наиболее рационален вариант установки прохода трубы как можно ближе к коньку. Нижняя часть трубы, имеющая большую длину, будет находиться в этом случае под кровлей, а верхний элемент, подвергающийся ветровой нагрузке, будет более устойчив за счет меньшей длины.

Если рядом с выходом вентиляции на крышу располагается дымоход, то элементы делают равными по высоте, в противном случае дым может вернуться обратно во внутренние помещения через вентиляцию.

При размещении воздуховода на расстоянии меньше 0,5 метров от конька, его высоту принимают равной 0,5 м. В случае, когда труба располагается на удалении 1,5-3 м от конька, она не должна быть ниже его. Если кровля относится к плоским, то минимальная высота трубы – 0,5 метров, но для эксплуатируемых крыш высота вентиляционного выхода составляет не менее 2 м.

Нюансы обустройства вентсистем для холодных и теплых чердаков ↑

Для проветривания помещения под крышей вовсе не обязательно создавать сложные инженерные системы или устанавливать вытяжные вентиляторы. Как правило, в таких случаях делают обычные продухи на чердаке, которые в состоянии обеспечить естественную циркуляцию воздушных потоков.

Вентиляционная система без утепления чердака ↑

Естественная циркуляция воздуха через продухи Регулировка воздушных потоков в соответствии с потребностью на тот или иной момент очень важна, поэтому следует оставить свободный доступ к решеткам, не закрывая его стропилами. Также на вентиляционных каналах нужно сделать заслонки, которые позволят увеличивать, уменьшать или вообще перекрывать воздушные потоки.

Такая регулировочная система необходима для герметичной кровли, например, профнастила или металлочерепицы, где листы плотно смыкаются на стыках. В том случае, если перекрытие сделано такими материалами, как волновой шифер или ондулин (при отсутствии гидроизоляционной пленки), продухи делать не следует – для циркуляции воздуха достаточно зазоров между волнами.

Вентиляция на фронтоне через слуховое окно

Все двускатные и мансардные крыши имеют фронтоны, где и устанавливается решетка для вентиляции чердачного помещения, причем с одной стороны ее ставят отверстиями вниз, а с другой делают регулировку. В тех случаях, когда конструкции вальмовые, полувальмовые или многощипцовые фронтоны, как правило, отсутствуют, но, тем не менее, там может быть сделано слуховое окно, где можно расположить решетку.

Трубное устройство (аэраторы) для вентилирования крыш

Если вход с улицы в холодный чердак отсутствует, и там нет слуховых окон, что часто встречается в современной архитектуре частного домостроения, то устанавливают крышные вентиляторы – аэраторы. Такое устройство представляет собой трубу в виде стакана, защищенного сверху от попадания атмосферных осадков оголовником. В некоторых случаях там еще добавлен обратный клапан.

Расчет вентиляционной системы

Система вентиляции для теплого чердачного помещения ↑

Несколько по-иному выглядит ситуация с циркуляцией воздуха на отапливаемом чердаке, то есть, мансарде. В самом помещении процесс воздухообмена происходит, как и в жилых комнатах – через двери, окна, форточки и специально предусмотренные для этого решетки (возможно, с принудительной вытяжкой). Но здесь отдельно нужно обеспечить вентзазор под кровельным материалом в виду его утепления с нижней стороны.

Схема циркуляции воздуха на чердаке с отоплением

Если кровельным материалом на вашем доме служит ондулин или шифер, то для обеспечения хорошей циркуляции достаточно выдержать расстояние 20-30мм между кровлей и утеплителем (гидроизоляцией) – воздух будет проходить через волновой стык. Но в тех случаях, когда используется профнастил, металлочерепица, фальцевые или мягкие покрытия, кровля получится герметичной, что будет способствовать образованию конденсата и, как следствие, грибковой плесени.

Кроме того, конденсат будет разрушать металлическое покрытие, а еще влага может проникнуть внутрь через неплотное примыкание гидроизоляции. В таких случаях зазоры для циркуляции воздуха оставляют на подшивке свесов (внизу) и под коньком (вверху). Для металла также используется дополнительная гидроизоляция при его монтаже.

Вентиляция крыши из профнастила

Выход вытяжки на крышу

Вентиляция крыши из профнастила организовывается естественным методом, схожим с показанной на видео вентиляцией крыши из металлочерепицы. В зоне карнизного свеса воздух проникает в поднастиловое пространство, свободно проходит вверх до конька и отводится шатровым коньком. Если конек не длиннее 10 м, через торец.

Вентиляция поднастилового пространства крыши из профнастила обеспечивается установкой на слой гидроизоляции вентиляционных реек. Самая нижняя рейка возле карниза должна быть толще остальных на 50%.

Гидроизоляцию не дотягивают до конька крыши, чтобы, обеспечивая качественную вентиляции крыши из профнастила, не препятствовать выходу паров. А затекание воды снаружи предотвращается уплотнением конька системой «топ-ролл». Можно также установить вентиляционный конек крыши под профнастил или металлочерепицу.

Нюансы оборудования системы воздухообмена

В организации вентилирования крыш используют один или несколько способов организации. Воздухообмен напрямую зависит от особенностей чердачного помещения, его площади, формы, типа кровли и используемых строительных материалов.

При монтаже системы необходимо учитывать характерное для региона количество осадков. Если есть риск засыпания снегом коньковых и вальмовых хребтов, обычные продухи лучше дополнить турбинными аэраторами, превышающими высоту снежных заносов

Специфика устройства вентиляции крыши заключается в том, что обеспечить нужно два опосредованно связанных друг с другом направления, это:

• Вентиляция кровельного пирога. Она нужна для просушивания системы под кровельным покрытием: уложенного по скатам утеплителя, стропилин, обрешетки. Обеспечивается продухами и аэраторами.
• Вывод излишка влаги из чердачного пространства. Он требуется для осушения чердака или мансарды, формирования в нем микроклимата, благоприятного для продления срока службы конструкции и пребывания хозяев. Обеспечивается вентиляционными фронтонными окнами, отверстиями, люками.

Кровельный пирог вентилируется продухами – продольными каналами, проложенными от карнизного свеса до конькового хребта. Продухи формируются во время укладки обрешетки и контрообрешетки на стропильные ноги.

В сформированных обрешеткой вентиляционных каналах – продухах – воздух движется снизу вверх. Затягивается в районе карнизов и выводится наружу в зоне конька сбоку или сверху

Созданная таким методом дистанция позволяет воздушному потоку войти в зоне карниза и выйти в области конька, прихватив с собой конденсат и осевшую под кровлей влагу.

Для кровли из ондулина, битумной, полимер-песчаной и натуральной черепицы дополнительно используют аэраторы, повторяющие форму кровельного материала. Если они не отличаются цветом, то буквально сливаются с кровлей. Встроенная в них решетка позволяет воздуху свободно перемещаться в необходимом для просушивания направлении.

Аэраторы для черепичной кровли могут практически “сливаться” с покрытием. Их используют преимущественно на вальмовых, полувальмовых и шатровых крышах, у которых коньковое ребро укорочено или его нет вообще

В случае кровли крыши гофрированной сталью, металлочерепицей и профнастилом, при устройстве системы вентилирования кровельного пирога ее несколько усложняют. Монтаж обрешетки следует выполнять с разрывами, т.е. с дополнительными поперечными каналами.

Если разрыв в обрешетке изначально не соблюден, то в решетинах под стальную профилированную кровлю сверлят боковые отверстия. Их располагают примерно через 30 см. В итоге увеличивается площадь осушающего утеплитель воздушного потока за счет движения воздуха не только вверх, но и вбок.

Обрешетка с разрывом в укладке или с просверленными поперечными отверстиями увеличивает площадь, охватываемую воздушным потоком. Так утеплитель кровельного пирога омывается потоками воздуха, движущимися как вдоль скатов, так и поперек

Воздухообмен в домах с плоской крышей отличается отсутствием фронтонов, в которых можно установить чердачные окна. И хотя чердак в грамотно устроенных плоских и низкоскатных крышах все-таки есть, проветривают их через вентиляционные отверстия.

Кровельный пирог плоской крыши вентилируют системой аэраторов, шаг установки которых зависит от толщины утеплителя и обрабатываемой площади

Пространство в больших вальмовых крышах вентилируется через слуховые вентиляционные окна, в небольших – через вентиляционные отдушины.

Несмотря на то, что наклонные ребра вальм обустраиваются по принципу коньковых, они не могут обеспечить достаточный отток. Чтобы снять и исключить возможное напряжение, ставят аэраторы.

Для вентиляции чердачных пространств и мансардных помещений вальмовых и шатровых крыш устраивают слуховые окна. Они могут быть с раскрывающимися створками или со стационарной решеткой

Воздухообмен в чердачном пространстве двускатной крыши зачастую организовывают путем устройства вентиляционных отверстий с решетками, а также через вентиляционные или слуховые окна. Для естественной циркуляции воздушного потока как отверстия, так и оконные проемы следует располагать с двух сторон.

Разновидности вентиляционных труб и требования к ним

Воздуховоды, расположенные внутри дома и снаружи, подвергаются совершенно разным воздействиям во время работы. Основные требования предъявляются для завершающих участков вентиляции, выходящих на крышу здания. Они должны соответствовать следующим условиям:

• проходное сечение не менее 150 мм в диаметре;
• гладкие внутренние поверхности, не препятствующие движению воздуха;
• конструктивную жесткость, позволяющую выдерживать ветровые нагрузки и тяжесть снега зимой;
• одновременно с прочностью иметь малый вес, чтобы обеспечивать простоту монтажа и не нагружать кровельную конструкцию;
• устойчивость к коррозии как снаружи, так и изнутри;
• пожаробезопасность.

Большинству этих требований соответствуют вентиляционные трубы, изготавливаемые из различных пластиков или оцинкованного железа. Но у каждого материала есть свои особенности, плюсы и минусы.

Пластиковые воздуховоды

Их основные достоинства:

• полное отсутствие коррозионной составляющей,
• простота обработки при монтаже – допускается резка пластика любого сечения обычной ножовкой;
• отсутствие швов от сварки обеспечивает гладкость всей внутренней поверхности,
• малая стоимость.

Существенный недостаток пластиковых трубопроводов – малая стойкость к огню, что сказывается на пожаробезопасности всей конструкции.

Элементы пластиковых вентиляционных труб

Оцинкованные воздуховоды

Их популярность не уступает полимерным вариантам из-за следующих плюсов:

• малая толщина стенок (0,5 – 1,2 мм);
• механическая прочность обеспечивает надежность наружных элементов;
• высокое соотношение прочность/вес;
• разнообразие форм и сечений;
• доступность дополнительных фасонных элементов любой конфигурации.

Оцинкованная вентиляционная труба на крыше

Форма сечения

По этому параметру вентиляционные трубы бывают:

• круглые;
• прямоугольные;
• нестандартного сечения.

Прямоугольные формы считаются удобнее при формировании прохода через крышу. Оригинальная форма может обеспечивать дополнительную прочность. Но для беспрепятственного прохождения воздуха наилучшей остается воздуховод круглого сечения.

Вентиляционные трубы с усиленной жесткостью изготавливают из оцинкованной стали по спирально-навивной технологии. При тех же размерах они выдерживают гораздо большие нагрузки. Но их форма может быть только круглой.

Пропускная способность и необходимая длина трубы вентиляционного канала

Для создания правильного микроклимата в доме в нем должна быть оборудована оптимальная система циркуляции воздушных потоков. Ее эффективная работа обеспечивается путем правильных расчетов диаметра и длины трубы, с помощью которой будет осуществляться выход вентиляции на крышу. В зависимости от типа вентиляционной системы дома эти расчеты могут выполняться различными способами. Неверно высчитанная высота трубы над кровлей способствует образованию в помещении дефицита кислорода и увеличению влажности. При наличии погрешности в проектировании вытяжки, на мебели и стенах легко может появиться плесень, а на окнах постоянно будет испарина.

В большинстве случаев жилые дома имеют естественную циркуляцию воздушных потоков. Приток воздуха с улицы происходит через специальный клапан или окно, отток обеспечивает узел прохода через кровлю вентиляции. В связи с охлаждением скорость движения воздуха способна снижаться.

По действующим СНиП, количество притекающего в комнату воздуха должно иметь следующие значения:

• 3 м³ на один квадратный метр вентилируемой площади в час – для жилых зданий. Данный объем не зависит от находящегося количества людей в помещении. По санитарным нормам временно пребывающим в здании людям хватает 20 м³ приточного воздуха в час, а постоянным жильцам необходимо 60 м³;
• Не менее 180 м³ воздуха в час – для подсобных помещений.

Для вычисления диаметра вентиляционной трубы пользуются системой, имеющей лишь естественный воздушный приток, установку принудительных устройств для обеспечения циркуляции воздуха не рассматривают. Самый простой способ расчета – соотношение сечения отверстия вентканала к площади комнаты. На 1 м² для жилого помещения нужно 5,4 м² сечения канала, для подсобного требуется 17,6 м², но для получения более точных цифр следует проводить расчеты посложнее.

Все присутствующие в здании вентиляционные каналы, где движется выходящий на улицу через трубу воздух, подведены к вентиляционной трубе, осуществляющей вывод вентиляции на крышу. Для расчета высоты данной трубы, необходимо знать ее диаметр и оперировать специальной таблицей.

В ячейках указаны значения сечений воздуховода. Левый столбик в таблице содержит ширину труб, а в верхней строке обозначена высота труб в соответствии с определенным диаметром в миллиметрах.

При этом также нужно учитывать следующие стандарты СНиП:

• При расположении воздуховода от конька не более чем в полутора метрах, по высоте он не должен превышать полметра. При расположении трубы на расстоянии от конька на 1,5 — 3 метра, возводить ее ниже конька не стоит.
• Если дымоход и вентиляционная труба находятся рядом, высота их должна быть одинаковой. При нарушении данного правила от отопительного элемента может проникать в помещение дым.
• На плоских крышах высота трубы не должна быть меньше полуметра.

При выборе вентиляционной трубы и ее местоположения на крыше также стоит учитывать фактор устойчивости к ветру. Для расчета естественной вентиляции можно пользоваться специальными программами, что значительно упростит дело. Для этого необходимо определить нужное количество воздуха, поступающего в помещение. Данными программами рассчитываются и такие параметры, как:

• Форма трубы воздуховода;
• Образующееся при движении воздуха сопротивление;
• Средняя температура в помещении и на улице;
• Степень шероховатости внутренних стенок воздуховода.

Таким образом быстро и просто высчитывается высота вентиляционной трубы над крышей для обеспечения в заданных условиях наилучшего движения воздуха.

Типы вентиляции

Согласно строительным нормам, каждый жилой дом должен обеспечиваться, как минимум, тремя вентиляционными каналами:

• фановым – для отвода воздуха из канализации.
• кухонным, подвальным, каналом для того, чтобы выводить воздух из ванной или жилых комнат – эти элементы обеспечивают вентиляцию дома и нормализуют микроклимат в помещениях, отводят отработанный воздух с повышенным содержанием влажности, гарью или кухонными запахами и прочее.
• каналом для вентиляции кровли, который нужен для проветривания кровельного пирога и чердачного помещения.

Важно! Способы и места установки вентиляционных каналов могут быть разными, но чаще всего принято выводить их на крышу.

Установлено, что естественная тяга будет достаточной для вентилирования дома при высоте труб более двух метров. Именно поэтому, чаще всего, трубы устанавливают на крышах домов. Кроме привычных круглых труб могут использоваться квадратные короба или шахты, плоские аэраторы или компактные дефлекторы – все эти элементы нужны для усиления воздушного потока.

Правильное устройство вентиляционной системы легко проверяется ее работоспособностью. Качественная вентиляция крыши в зимнее время должна препятствовать промерзанию кровельного пирога, образованию наледи и изморози с внутренней стороны кровли, проникновению холодного воздуха внутрь дома. В то же время, летом в подчердачном пространстве должен сохраняться прохладный микроклимат, ежеминутно прогретый воздух должен сменяться свежей порцией воздушных масс с улицы.

Вентиляция дома и его комнат проверяется нормальной температурой и влажностью – летом в доме должно быть прохладнее, чем на улице, а зимой здесь должно сохраняться тепло.

Важно! Если на стенах или потолке появляется плесень, скапливается конденсат, это говорит о нарушении нормальной циркуляции воздуха, в том числе, о неправильной работе вентиляционной системы.

Функциональное назначение и технологические особенности

Задача любой вентиляционной системы – поддержание свежести атмосферы в доме, удаление посторонних запахов и веществ, не соответствующих санитарным нормам. Принудительная вентиляция редко применяется в жилых строениях. А для правильной работы естественного движения воздуха необходимо создание хорошей тяги в отводной воздушной магистрали. Она обеспечивается оптимальным расположением выходной трубы над крышей и правильным расчетом ее высоты.

Полная вентиляция дома должна выполнять следующие задачи:

• проветривание всех помещений в здании;
• отвод воздуха от бытовых приборов (газовых плит и котлов);
• вентиляция канализационной магистрали.

Оптимально для каждой задачи создавать отдельный вентиляционный контур со своим выходом на крышу.

Функции домовой вентиляции

Элементы для улучшения вентиляции

Естественной тяги, основанной на разности высоты и давления воздушного столба, часто бывает недостаточно для обеспечения нормальной циркуляции воздуха в подкровельном пространстве или в доме.

Недостаточность циркуляции приводит к таким последствиям, как:

• скопление конденсата и появление плесени;
• ржавление металлических частей и конструкций кровли;
• крошение бетонных конструктивных элементов
• гниение и рассыхание древесины;
• промокание теплоизоляции, ее порча и неэффективность.

Все это в скором времени приведет к нарушению целостности гидроизоляции и появлению протечек в крыше. Это значит, что кровлю придется ремонтировать или менять, поэтому намного эффективнее сразу установить хорошую вентиляционную систему.

Для усиления тяги используют специальные элементы:

1. Аэраторы выглядят как плоские пластины- накладки. В этом приборе постоянно поддерживается низкое давление, воздух в аэраторе разрежается. Благодаря этому легко создается разница давлений – из подкровельного пространство отработанный воздух выводится быстро и легко. Элементы могут отличаться по размеру, так же, для разных типов крыш их понадобится различное количество. Правило установки аэраторов на крышу– шаг между приборами не должен превышать 12 метров. Монтаж производится на самые высокие точки крыши, лучше для этого выбирать места стыков утеплителя.
2. Коньковые аэраторы необходимы для скатных крыш. Эти элементы монтируются вдоль коньковой линии, обеспечивая усиление естественной вентиляции подкровельного пространства. Коньковые аэраторы сочетаются с любыми кровельными материалами, особенно важны они для крыш, покрытых гибкой черепицей. А вот уклон скатов должен быть определенным – от 15 до 45 градусов. На таких крышах изначально предполагается оборудование коньковых продух, в эти пазы и вставляются аэраторы. На этапе ремонта крыши можно вырезать участок под аэратор лобзиком или другим элементом. Обязательно нужно следить за герметичностью конькового аэратора, ведь он устанавливается по центру крыши – неправильный монтаж приведет к протечкам.
3. Дефлекторы работают по принципу конвекции – влажный воздух и пар с помощью этих приборов выводится из кровельного пирога, обеспечивая его просушку и вентиляцию. Согласно строительным нормам, на каждые 100 квадратов кровли должен устанавливаться хотя бы один дефлектор.

Чтобы вывести вентиляционные каналы на крышу, необходимо сделать предварительный расчет.

Внимание! Часто все вентиляционные ходы, ведущие из разных частей дома, объединяют в одну шахту. Как показывает практика, такой способ будет эффективным только при очень грамотном расчете и монтаже всех элементов системы

Делая все своими руками, лучше вывести на крышу три отдельных вентиляционных канала.

Ошибка расчетов или монтажа приведет к тому, что по дому распространятся кухонные запахи, «ароматы» канализации, нарушится микроклимат и циркуляция потоков в подкровельном пространстве.

Зачем нужна?

Вентиляция крыши выполняет такие основные задачи:

1. Защищается от перегрева в жаркие летние дни материал покрытия крыши и чердак, поскольку движение воздуха особенно под металлическими листами не позволяет нагреваться материалу.
2. Зимой в сильные морозы в результате отвода лишней влаги от покрытия крыши предотвращается образование льда, снижается опасность нагромождения снежных шапок.
3. Влага не скапливается в несущих конструкциях каркаса крыши, разных изоляционных слоях, мягком покрытии, что продлевает срок службы здания, защищает от разрушения.
4. Предотвращается расслаивание мягких покрытий, ржавление металлических листов и профилей, растрескивание шифера, керамической черепицы.

Важно Вентиляция крыши – это конвекционные потоки воздуха, которые циркулируют от нижнего края конструкции до самого конька, обеспечивая эффективное отведение влаги, поддержку оптимального микроклимата

Стропильные системы и конфигурации дымоходов

Проход дымохода через кровлю может выполняться практически при любых наклонах ската за исключением пирамидальных и складчатых крыш с углом более 70°. Ограничения накладываются по большей части распространенными формами и типоразмерами специальной фурнитуры для изоляции — крышной разделки дымохода.

Выход трубы на кровлю должен быть расположен на плоском скате, на удалении от ребер и ендов не менее 1 метра. Во-первых, только так можно правильно смонтировать фартук и подкладку, а во-вторых, не потребуется серьезных вмешательств в стропильную систему.

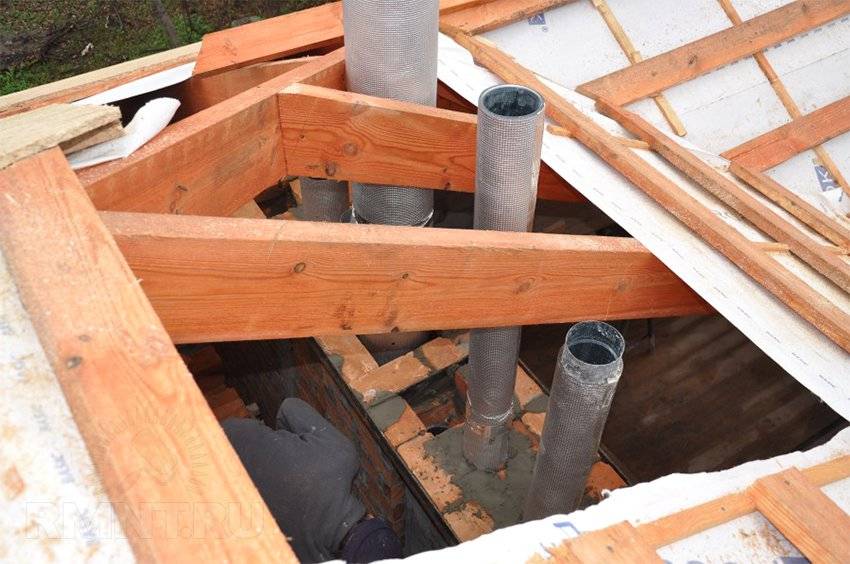

Если вентканалы могут проводиться сквозь кровлю с минимальным слоем обкладки, а то и вовсе без нее, то дымоходы нуждаются в дополнительной теплоизоляции от пирога кровли. Мы коснемся этого вопроса позже, пока же нужно сделать выбор между круглым и прямоугольным сечением колодца. Быстро и качественно через кровлю можно провести сложенный из кирпича колодец, он имеет наиболее подходящую геометрию. В одном колодце можно группировать и трубы вентиляции, и дымоходный канал.

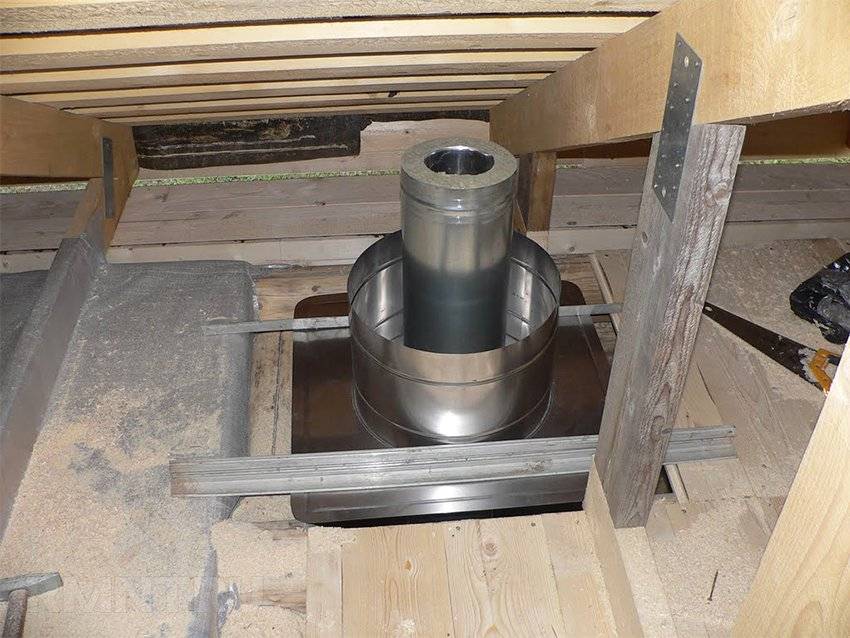

Круглый проход также возможен, но для дымохода в этом случае потребуется обсадочная труба, диаметром на 350–400 мм больше дымоходной. Возникают трудности ее закрепления в пироге кровли, к тому же не каждая крышная разделка имеет достаточно широкую манжету.

Разгрузка кровли

Если приходится нарушать ответственные элементы стропильной системы, что может случиться, если шаг установки стропил меньше толщины колодца, необходимо сделать разгрузку кровли. В 40–50 см от верхней и нижней границы прохода нужно подложить под стропила горизонтальные балки длиной в 5–6 пролетов. Они подпираются вертикальными стойками так, чтобы каждая из них располагалась строго над одной из балок чердачного перекрытия.

С помощью отвеса размечаются места крепления вертикальных стоек, принимающих часть нагрузки от стропил. Каждое из нарушенных стропил нужно подпирать в двух местах — выше и ниже вырезанного участка. При наличии кирпичного колодца лучше разгружать стропильную систему на него, заменив часть деревянных стоек укосами из угловой стали.

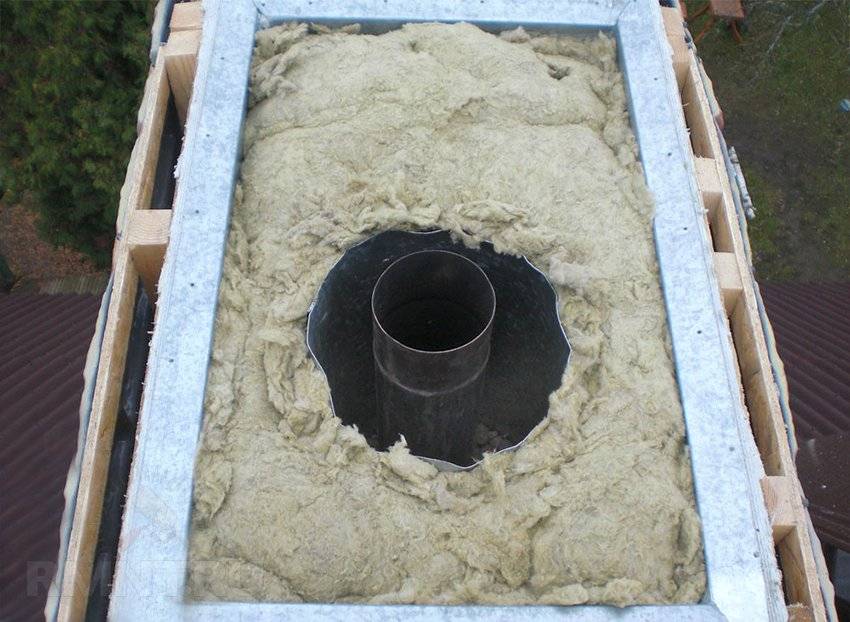

Даже если проем умещается между стропилами, их следует стянуть горизонтальными перемычками той же ширины, образуя удобный карман для закладки пояса теплоизоляции. Иногда, из соображений экономии материала, есть смысл установить и вертикальные перемычки на таком же расстоянии от трубы или колодца.

Вывод

Главное, не экономить на качестве выбираемых строительных материалов и комплектующих.

А в случае необходимости обращаться за помощью к специалистам, которые смогут обеспечить качественную консультацию и дать правильные советы. Ведь если при выполнении работ по монтажу вентиляции будут допущены какие-либо ошибки, то значит, что в последующем из-за неэффективности системы придётся снова предпринимать новые меры.

Стоит помнить, что жилой дом – это как живой организм, который нуждается в правильном уходе и аккуратном использовании. А также очень требователен к наличию свежего воздуха и дышит как человек. И при отсутствии вентиляции строительные конструкции безвозвратно погибнут.
