Типы систем воздухообмена
Вентиляция в подвале может быть принудительной или естественной. Если вентиляция в подвале или погребе естественная, то воздух будет самостоятельно поступать в подвальное помещение через трубы, после чего выводиться в соответствии с законами физики. Иными словами, будет осуществляться естественная циркуляция без применения каких-либо специальных приспособлений. В деревянном частном доме небольших размеров такая вентиляция кажется наиболее приемлемой. Вытяжка в этом случае будет достаточной.
Вытяжные воздуховоды под потолком.
Принудительная вентиляция говорит сама за себя – воздух будет циркулировать в помещении с помощью специальных вентиляторов. Они будут нагнетать свежий воздух в подвал, а также удалять застоявшийся спустя некоторое время. Такая вентиляция будет идеальным решением для организации воздухообмена в любом погребе.
Конечно, здесь же можно рассмотреть и современные системы вентиляции, которые будут не только отвечать за приток и отток воздуха, но и за его прогрев и охлаждение при необходимости, а также за уровень влажности и температуру. Подобные вентиляционные системы очень сложны, потому что в их работе должны быть использованы фильтры, сплит-системы и другие устройства, которые в деревянном частном доме встретить можно редко.
Приточно-вытяжная вентиляция подвала
Микроклимат в любом подвале лучше всего поддерживает приточно-вытяжная система. Состоит она из двух воздуховодов: один для притока воздуха, другой для вытяжки.
Приточно-вытяжная вентиляция подвала
Нижний конец приточной трубы крепится в 50 см от пола подвала, а верхний должен выступать за уровень почвы на 1 метр.
Нижний конец вытяжной трубы располагается на 150 см от пола подвала, верхний выходит за конек крыши на 50 см.
Перепад температур в нижнем и верхнем концах обеспечивает тягу: по приточной трубе с улицы в подвал, по вытяжной на улицу.
Размещать вентиляционные каналы нужно в противоположных сторонах. Если пренебречь этим правилом, в помещении создадутся застойные, непроветриваемые зоны. Воздух будет двигаться лишь вдоль одной стены. И тут тоже следует оборудовать систему заслонок, контролирующих интенсивность проветривания.
Если хозяин решил сам делать вентиляцию подвала дома, как правило, используются пластиковые трубы диаметром 10 – 15 мм. Чем больше площадь, тем шире труба. Для площади 40 кв. метров лучше взять трубу диаметром 12 мм.
Более трудоемкий способ изготовления вентканалов – из деревянных досок. Внутренняя поверхность воздуховодов должна быть максимально гладкой, поэтому доски обрабатывают рубанком. Щели ухудшат тягу. Преимущество деревянной вентиляции подвала многоквартирного дома в отсутствии конденсата на стенках.
Верхние концы труб прикрывают зонтиками, которые не пропускают внутрь осадки и участвуют в регулировке скорости воздушного потока. Чем короче приточная труба по сравнению с вытяжной, тем мощнее поток. Этим свойством пользуются для регулировки интенсивности тяги.
Хорошая вентиляция подвала частного дома обеспечивает двукратный воздухообмен в час, то есть весь объем воздуха заменяется дважды за 60 минут.
Вентиляция маленького подвала
Вентиляция небольшого подвала частного дома работает по принципу приток-выдув. Но тут справится единственный вентканал из дерева, вдоль разделенный на два отсека. Один из них служит для притока, другой для вытяжки.
При сильных морозах вентканалы нужно закрыть.
Назначение и виды систем вентиляции подвала
Различаются два типа вентиляционных систем:
- Естественная вентиляция подразумевает самопроизвольное движение потоков воздуха под воздействием природных сил. Дополнительные приборы и оборудование для такого типа вентилирования не применяются: естественно работают различные параметры давления, температуры воздуха и силы ветра.
- В принудительной системе главное и необходимое устройство для организации движения воздуха — вентилятор. Подвальные помещения большой площади либо со значительным скоплением людей, обязательно оборудуются вентиляцией принудительного типа.
В данном видео рассмотрим вентиляцию в подвале:
Требования к оборудованию для вентиляции
Все вентиляционные системы строго регламентируются СНиП 3.05.01-85 — Акт ввода в эксплуатацию и СНиП 32-105-2004 — Акт приемки в наладку вентиляционных установок.
Все оборудование для вентиляции подвала отличается маркой производства и мощностью. Для экономии электроэнергии необходимо использовать модели с регулируемой мощностью. Также широко распространены вентиляторы с таймером. Такие устройства будут автоматически включаться и выключаться с заданный промежутком времени.
Если оборудовать такой вентилятор датчиком влажности, то система будет отслеживать и уровень влажности помещения. Для большего удобства в использовании разработаны вентилятор с обратным клапаном, не допускающие обратный ток воздуха внутрь с примесями пыли и запахов.
При выборе нужного оборудования рассчитывает требуемый объём воздуха, выводимого устройством, исходя из его размеров (диаметр, габариты) и технических характеристик – производительность, мощность, уровень шума.
К примеру, для отвода воздуха из помещения, объёмом 16-32 куб.м, с кратностью воздухообмена в 1куб.м/час, требуется вытяжной вентилятор диаметром 10-20 см.

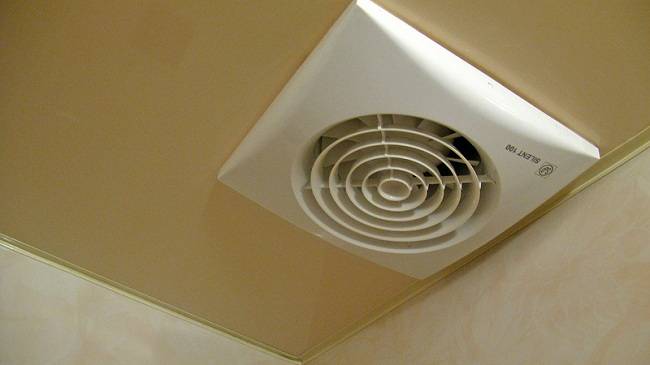

Монтаж тихих встраиваемых вентиляторов в бытовые помещения производится с применением современного оборудования и его дополнений.
Широко распространены и отлично себя зарекомендовали производители оборудования таких марок, как Electrolux, Вентс, Silent, Blauberg, Systemair. Эти марки вентиляторов стоят довольно дешево, и поставляются комплектом с обратным клапаном, блоком управления, таймером (реле времени) и датчиком влажности.
В жилых помещениях, банях и хозяйственных помещениях удобно разместить приточно-вытяжные моноблочные вентиляторы — эти реверсивные моноблоки устанавливаются в отверстие, выштробленное в стене.
Выбирая вентилятор для подвала необходимо учитывать 2 базовых показателя: производительность (подбираемая по нормам воздухообмена) и давление (исходя из габаритов воздуховодов, присоединенных к агрегату, диффузоров и решетки, т.е. всех сопротивлений в сети).
Создание вентиляции в подвале гаража — несложное, но крайне важное дело. Только правильная вентиляция подполья, сделанная с соблюдением требований установки вытяжки, обеспечивает «воздушное здоровье» подпольного помещения и гаража
Также вы можете посмотреть видео про внедрение принудительной вытяжки из подвала:
Внешние характеристики
Продухи позволяют надолго продлить срок службы отдельных строительных сооружений, а также обезопасить жилые квартиры от распространения плесени. Подвалы, в которых вентиляция не справляется со своими обязанностями, всегда влажно и тепло, а это может привести к серьезным проблемам. Но есть и еще один фактор, который для владельцев жилища важен не меньше, чем удаление влаги – это эстетические особенности продухов.
Необходимость закрыть или спрятать огромные «окна», связанные с подвалом, связаны с неприятным видом элемента вентиляции. Внешне, отверстие, как пробоина в глухой бетонной или кирпичной стене. Но, сделав правильный выбор по декорированию этого устройства, можно одновременно «убить двух зайцев», не только украсив, но и придав элементу дополнительную функцию. И одним из таких элементов является накладная решетка. Добавив в устройство продухов такие элементы, можно защитить жилой дом от проникновения в подвал грызунов и бездомных животных.
Накладная решетка прикроет неэстетичный продух
Материалы и инструмент для монтажа вентиляции в погребе
Из общего описания систем, приведенного выше можно понять, что для устройства вентиляции в погребе потребуются:
- стальные, пластиковые или асбоцементные трубы расчетного диаметра и длины;
- круглые отводы при наличии поворотов по линии вытяжки или притока;
- защитные козырьки или дефлектора для защиты оголовков;
- осевой вентилятор расчетной производительность с рабочей шириной лопастей соответствующей диаметру трубы;

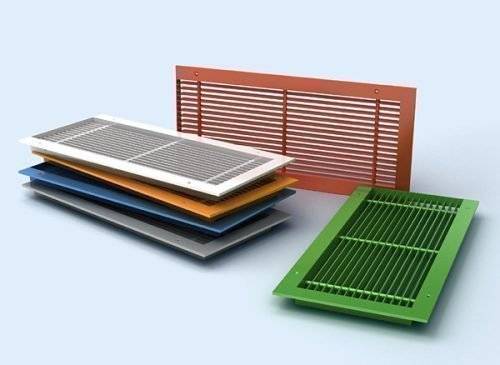

- воздухораспределительные решетки жалюзийного типа.
Решетки не являются обязательным элементом системы, но с их помощью намного проще ограничить приток холодного воздуха зимой и не допустить замерзания погреба.
Инструмент
Набор принадлежностей для устройства вентиляции в погребе подбирается в зависимости от выбранного типа труб. Для пластиков он будет минимальным, состоящим из измерительной рулетки, карандаша, инструмента для резки, отвертки и молотка.
Стальные трубы дополнительно требуют наличия сварки, которую в данном случае модно заменить хомутовыми зажимными соединениями, но это обойдется дороже.
Выбор труб
Исходя из этого, можно сделать вывод, что самый недорогой и простой вариант — использование пластиковых канализационных труб диаметром 110, 150 или 200 мм. Стальной прокат обойдется намного дороже, а применение сварки усложнит монтаж.
Промышленный выпуск асбоцементных труб сейчас прекращен из-за экологической опасности материала. Поэтому даже, если вам удастся найти недорогие складские остатки, то с наличием соединительных муфт могут возникнуть проблемы. В результате система не будет герметичной и станет доступной для проникновения влаги.
Особенности создания жилого микроклимата
Причин заняться устройством полноценной, правильно функционирующей системой вентилирования подвальных помещений множество. Они касаются как сохранения конструкции здания, так и обеспечения благоприятной для проживания атмосферы.
Застой воздушных масс, отсутствие проветривания приводят к тому, что грибок и плесень поражают все предметы, находящиеся в помещении – от вещей и продуктов до стен и фундамента.
Свежие сельскохозяйственные продукты, хранящиеся в погребе, требуют особых условий. Кроме определенной температуры и влажности важна и смена воздуха для предупреждения появления гнили или плесени
Для создания комфортного микроклимата в коттедже важно, чтобы и погреб, и чердак, и все остальные технические и жилые помещения были оборудованы системой вентиляции. Поэтому способы ее устройства продумываются еще при планировании, когда составляется проект дома. Среди наиболее рациональных приемов – обустройство приточно-вытяжных каналов, а также отверстий в стенах, обеспечивающих естественную смену воздуха
Среди наиболее рациональных приемов – обустройство приточно-вытяжных каналов, а также отверстий в стенах, обеспечивающих естественную смену воздуха.
Чтобы воздухообмен производился независимо от присутствия человека, а в подвале сохранялся комфортный микроклимат, применяют элементарные способы вентиляции – проделывают отдушины и организуют естественное проветривание
Если не брать в учет установку специального электрооборудования, то система вентиляции основана на общеизвестных законах физики: нагретый воздух поднимается вверх и через трубу покидает помещение, а холодный поступает внутрь, замещая его, через вторую трубу.
На этом принципе основана двухтрубная система воздухообмена.
Применяют и более простой вариант с одной трубой – когда свежий воздух поступает через отверстия в стене или фундаменте, а выходит через направленную вверх магистраль.
Одно из простых решений для обустройства вентиляции подвала. Схема простая, понятная и доступная, но проектированием ее необходимо заняться заранее, чтобы внедрить в процессе возведения стен и крыши
При устройстве любой системы с использованием вентиляционных труб важно, где организовывать забор воздуха и на какую высоту выводить каналы. Также производят расчет длины и диаметра труб, чтобы вентиляционная система работала с максимальным эффектом
Монтаж вентиляции
Выбрав тип воздухообмена в цоколе, и проведя основные расчеты, можно приступить к обустройству системы циркуляции воздуха.
В случае, когда в гараже вентиляция устанавливается уже в готовом здании, в потолке погреба делают отверстие для монтажа воздуховода;
Через отверстие спускают трубу, через которую будет выходить отработанный воздух. Окончание закрепляют под потолком на расстоянии 15 см ниже поверхности, с наружной стороны вытяжную трубу поднимают над землей на 15см выше грунта;
В противоположном углу подвала проделывают такое же отверстие в потолке/стене, и через него устанавливают приточную трубу, фиксируя её положение не ниже 20см от пола и не выше 50см.
Снаружи приточную трубу слишком высокой не делают, если она выходит через поверхность потолка – достаточно 20-25 см
Важно помнить, чем ниже труба поступления воздуха, тем лучшее будет тяга, соответственно, и приток свежего воздуха внутрь.
В случае, когда приточная труба выводится через стену погреба, на неё надевают специальный пластиковый дефлектор, или же вентиляционную решетку.
Если вентиляция в подвале частного дома обустраивается там, где есть камин или печь, следует выводить вытяжную трубу рядом с их дымоходом, так как это усилит отток использованного воздуха из подземного помещения за счет значительной разницы температур;
По рекомендации специалистов, на каждую трубу подвала стоит сделать заслонки, которые можно открывать на нужный просвет. Таким образом контролируется интенсивность циркуляции подвального воздуха.
После окончания сбора системы, непременно стоит проверить её на наличие достаточной тяги:
- Для проверки напора воздуха на входе можно приложить лист тонкой бумаги. Если бумажный листок начинает вибрировать, значит, воздух забирается достаточно интенсивно;
- Альтернативой бумаге может послужить направление дыма от зажжённой в металлической емкости бумаги. Дым от тления поможет визуально определить наличие тяги.
Переоборудование естественной системы вытяжки в принудительную
Часто владельцы оборудуют подвал под гаражом, забывая о том, что при повышенной влажности выделяются ядовитые пары химических жидкостей, а также появляется коррозия на металлических деталях машин. Как правильно сделать вентиляцию в подвале, чтобы эти ядовитые испарения тщательно выводились и не попадали на продукты?
В некоторых случая естественная вытяжка не срабатывает в должном объеме. В погребах появляется избыточный конденсат, грибок, плесень, или же затхлый запах. Это первые сигналы того, что вентиляция подвала частного дома требует повышения эффективности. Сделать это можно несколькими способами:
- Взять трубы большего диаметра. Если помещение гаражного подвала не более 12 квадратных метров, труба вытяжки может иметь диаметр 15см, если она единственная;
- Нарастить высоту вытяжки, что повлечет за собой увеличение тяги;
- Смонтировать дополнительные приточные и вытяжные каналы;
- Вмонтировать вентилятор в вытяжку, обеспечивающий принудительную циркуляцию воздуха.
Если в первых трёх вариантах требуются основательные работы по переоборудованию системы вентиляции, то в последнем варианте можно создать принудительную вентиляцию гаража своими руками на базе естественной вытяжки:
- Подвести электрический кабель к месту монтажа;
- Демонтировать решётку, если есть такой декоративный элемент;
- Установить вентилятор;
- Поставить на место декоративную решётку;
- Подключить вентилятор с помощью электрического кабеля.
Чаще всего достаточно добавить всего 1 вентилятор, но чтобы усилить эффект ещё больше — поставить второй в приточную трубу. Для максимального эффекта ставят центробежную модель увеличенной мощности. Шумовые эффекты, к сожалению, добавятся, но застойных явлений воздухообмена в помещении гаражного подвала больше не будет.
2 Монтаж естественной вытяжки
Если вас интересует, как сделать вентиляцию в погребе своими руками, то мы поможем вам правильно осуществить эту идею. В самом начале, перед тем, как приступить к обустройству, следует разработать схему, в идеале будет сделать ее еще во время проектировки здания.
Вам необходимо основываться на пропускной способности каналов, а также площади подвала. Схема вентиляции в погребе под домом не требует особых знаний – достаточно только указать место монтажа труб (вытяжной и приточной трубе), а также учесть их диаметр. Что касается непосредственно труб, то их следует установить в разных углах подвала.
Вытяжной элемент следует установить на полметра выше конька крыши здания, а ее отверстие лучше вмонтировать под подвальным потолком. Приточный компонент следует монтировать таким образом, чтобы ее край располагался на полметра над уровнем пола, а входное отверстие – на таком же расстоянии, только от уровня земли. Нужно учитывать тот нюанс, что от диаметра труб зависит объем пропускаемого потока, а от их длины — его скорость.
Об устройстве вытяжки для подвала следует позаботиться еще на этапе строительства здания
Если вы хотите, чтобы система функционировала хорошо, эксперты рекомендуют использовать трубы диаметром 12 см, если площадь погреба составляет 40 «квадратов». Если будет использована труба с большим объемом, то это будет еще лучше, ведь таким образом вы сможете обеспечить лучший воздухообмен в помещении.
Что касается непосредственно материала, то естественная вентиляция в гараже с подвалом не требует использования каких-либо специфических материалов. Вам потребуются только:
- железная или пластиковая труба;
- хомуты для их крепления;
- дефлекторы.
При обустройстве вытяжки своими руками на этапе строительства здания этот процесс не вызовет сложностей. Вам необходимо:
- Сделать отверстия с нужным диаметром.
- Правильно вмонтировать в эти отверстия трубы.
- Закрепить их цементной смесью иди монтажной пеной.
Что касается устройства вентиляции под погреб в уже построенном доме, то в этом случае нужно сначала пробить каналы для монтажа патрубков. По словам специалистов, наиболее оптимальным вариантом будет частично откопать фундамент, сделать в нем необходимого диаметра каналы, вмонтировать в них трубы и закрепить их. Вытяжной компонент должен быть выведен выше уровня крыши и надежно закреплен в стене. Сверху эта труба закрывается дефлектором, чтобы предотвратить попадание осадков в погреб, а приточный элемент нужно будет закрыть сеткой.
Процесс бурения стены для вытяжного канала
2.1 Обустройство принудительной вытяжки
Если вы задаетесь вопросом – как сделать вентиляцию в подвале своими руками – но хотите обустроить принудительную систему, то ее проект также должен быть разработан заранее. Проект подразумевает расчет по кратности воздухообмена в комнате и объемам проходящего потока. Кратность следует рассчитывать исходя из расхода в два кубических метра на один «квадрат» помещения в час. Умножая объем помещения на кратность, вы получите показатель производительности вентилятора.
Мы можем с уверенностью заявить, что большинство домовладельцев, занимающихся разработкой проекта и проведением всех расчетов, часто сталкиваются с проблемами. Если вы никогда ранее не занимались подобным процессом, то проведение расчетов желательно доверить профессионалам, поскольку это требует наличия определенных знаний и навыков.
Разумеется, при необходимости вы можете установить вытяжную систему только в подвале, если это нужно и свежий воздух в погребе вам катастрофически нужен. Тогда с этим вполне можно справиться своими силами.
Вентилятор установлен на вытяжном канале для осуществления принудительной вентиляции помещения
- Обе трубы, и приточная, и вытяжная, должны быть установлены на уровне в полметра над землей.
- Непосредственно на сами трубы следует вмонтировать вентиляторы. Собственно, они будут выполнять основную роль в принудительной системе вытяжки. Для монтажа вентиляторов может понадобиться вмонтировать также нагнетательные блоки.
При обустройстве такой системы следует учитывать множество аспектов и нюансов. Часто ли вы используете это помещение? Действительно ли в нем нужна вентиляция? Каковы природные особенности региона, где вы проживаете? Если вы привыкли делать все по дому своими руками, то этот процесс не вызовет больших трудностей.
Определяем причину появления сырости и устраняем её
Влага в подвале может появиться в результате поступления снаружи или в результате образования конденсата внутри подвала.
Поступление сырости извне
Чтобы исключить эту причину, проведите обследование подвала или погреба.
Влага может просачиваться снаружи подвала через трещинки или дефекты стен. Вдоль некачественно смонтированных коммуникаций
Обратите внимание, в каком состоянии находится отмостка. Если неподалеку от фундамента растут крупные деревья, то через их корни также возможно попадание воды в подвал
Высокозалегающие грунтовые воды — одна из причин появления сырости в подвале.
Устраняем причины
После осмотра и выявления больших и маленьких трещин расчистить их, тщательно заделать цементным раствором. Хорошо просушить. Обработать очистителем бетона, он эффективно уничтожает мхи, лишайники, грибы. После просушки промазать битумной мастикой.
Места входа коммуникаций, где возможны течи, заделать алебастровым раствором.
Если влага поступает через трещины в полу, то нужно заделать все трещины цементным раствором.
После просушки насыпать примерно 5-7 сантиметровый слой песка или мелкого керамзита.
Поверх песка или керамзита уложить рубероид, толщиной три миллиметра. При этом обязательно делать нахлёст листов друг на друга и на стены не менее 10-15 см. Можно песок застелить специальной гидроизоляционной пленкой для полов.
Места соединений листов рубероида промазывают битумной мастикой. Укладывают армирующую сетку и делают новую стяжку.
Можно уложить лаги и после высыхания бетона настелить деревянный пол.
Если в погребе глиняный пол, то гидроизоляцию выполнить совсем не сложно. Для этого нужно снять примерно 5-7 сантиметровый слой глины. Хорошо выравнять и тщательно утрамбовать основание. Расстелить два слоя плотной полиэтиленовой пленки, делая нахлест не менее 10см на полу и 12-15 см на стены.
Приготовить смесь из глины и опилок, добавляя последних примерно 10%. Хорошо перемешать, немного увлажнить. Уложить поверх пленки слоем в 12-15 см, хорошо утрамбовать.
В процессе сушки на полу будут образовываться небольшие щели. Их замазывают тем же составом.
После высыхания накладывают второй такой же слой, но уже с подъемом на стены на 25-30 см.
Когда полы хорошо просохнут, то влажность в подвале будет намного ниже.
Повышенная влажность из внутреннего источника
Появление конденсата на внутренних поверхностях погреба или подвала — это и есть внутренний источник сырости. Если в погребе или подвале на стенах и потолке появляется конденсат, то виною тому — плохая вентиляция или её отсутствие.
Устройство самой простой вентиляции показано на рисунке.
Для небольших подвалов и погребов, примерно до 45-50 куб. метров, достаточно двух установленных в разных концах подвала труб. Во-первых, приточная, которая снизу не доходит до пола на 10-15 см, а сверху возвышается над перекрытием на 30-35 см. Во-вторых, Вытяжная, которая снизу располагается почти под потолком, а сверху должна быть выше приточной не менее, чем на 60-70 см. На обе трубы сверху обязательно установить «грибки», защищающие их от попадания дождевой воды. Кроме того, на приточную трубу, так как она располагается невысоко над перекрытием, желательно установить металлическую сетку от грызунов.
Если площадь подвала больше, то целесообразно на вытяжной трубе установить вентилятор.
Как сделать вентиляцию в подвале
На сегодняшний день в продаже можно найти трубы, выполненные из различных материалов. Наиболее популярными считаются те, которые изготовлены из ПВХ и оцинкованной жести. Первые из них обычно используют те владельцы помещений, кто предпочитает все делать самостоятельно. Ведь такие трубы гораздо легче монтировать, нежели конструкции из жести. В свою очередь обустройство вентиляции из металла потребует некоторого опыта и навыков, но такие системы считаются более надежными. Выбор того или иного материала для труб зависит только от финансовых возможностей и личных предпочтений.
Самый примитивный вариант вентиляции можно сделать, просто пробив в цокольной части отверстие, которое обеспечит приток свежего воздуха в подвал. Но такой вариант не всегда актуален. Например, отверстие невозможно сделать в подвале частного дома, цоколь которого полностью заглублен. Поэтому годится он только для полузаглублённых помещений. Тем не менее, даже в этом случае недостаточно просто сделать отверстие. Нужно также защитить его при помощи металлической сетки от попадания мусора, насекомых и мелких животных
Не менее важно предусмотреть и диаметр самого вентиляционного отверстия. Только так можно обеспечить правильную вентиляция в подвале
Тем не менее, при первой возможности все же рекомендуется обустроить полноценную вентиляционную систему. Для её сборки понадобится пара труб диаметром 80-150 мм, защитные металлические решетки и теплоизолятор.
