Особенности заземления воздуховодов систем вентиляции

Ошибки при заземлении

Процесс электрического соединения оборудования с заземляющим устройством может сопровождаться различными погрешностями, особенно при проведении работ самостоятельно. Наиболее распространенные:

Фиксация изоляционного материала с помощью специального хомута без использования герметика.
Неудовлетворительный монтаж элементов вентиляционной системы.

В первом случае внутрь конструкции проникает воздух, что становится причиной накопления влаги и приводит к коррозии, во втором — элементы системы быстро выходят из строя, возникает сильный шум.

Правильно установленное заземление сделает процесс монтажа вентиляционного оборудования максимально безопасным. Не стоит пренебрегать нормами, выписанными на основе опыта выполнения соответствующих работ.

Отличия защитной и рабочей системы

Заземляющие проводники от воздуховодов могут присоединяться к главной заземляющей шине (ГЗШ) или к шине защитного заземления в электрощитах. При условии, что данное оборудование имеется в доме, где уже смонтирован, при необходимости, контур заземления.

Обычно ГЗШ располагают в технических помещениях, гаражах, мастерских. Их можно легко использовать и в схеме заземления системы вентиляции

Если вы уже определились с тем, какие воздуховоды в доме по правилам нужно обязательно заземлять, то не перепутайте места присоединения. Дело в том, что в электрощитах имеется рабочая заземляющая шина. Она предназначена для рабочей функции, а не для защитной.

Рабочий нулевой проводник (N) является четвертой жилой питающего силового кабеля, где присутствуют три фазных провода (L). Он связан с нейтралью источника питания. В электрощите этот нулевой проводник соединяется с корпусом щита и шиной рабочего заземления.

Бывают кабели со специальной изолированной токопроводящей оплеткой, броней, которая может служить естественным заземлителем. Или с защитной заземляющей жилой (PE).

Она также соединяется с корпусом щитка и с другой заземляющей шиной, но уже не рабочей, а защитной. Не факт, что в вашем доме такой усиленный дорогой кабель использован в силовой схеме электропитания.

Заземляющие проводники от вентиляционного оборудования нужно присоединять к шине защитного нуля PE. Не перепутайте с шиной рабочего нуля N

С помощью рабочего нулевого проводника подключаются к электропитанию все приборы напряжением 220 В. То есть в розетке есть два контакта «фаза» и «ноль». Об этом осведомлены все домашние умельцы.

В евро образцах розеток присутствует еще заземляющий контакт. Никогда нельзя путать эти два совершенно разных понятия – заземление и зануление. Последствия могут быть печальными и для пострадавшего, и для собственника частного дома. Ведь именно домовладелец несет ответственность за безопасную работу всего оборудования.

Классификация принудительных систем

Для промышленных предприятий используются комбинированные системы, включающие создание естественных потоков и использование энергетических установок (воздуходувок, генераторов тепловых завес, вентиляторов и т.д.). С помощью энергетических установок можно подавать подготовленные воздушные массы на значительное расстояние, с которым не в состоянии справиться естественный приток воздуха. Промышленные системы могут быть локальными и общеобменными.

Локальные системы используются на промышленных предприятиях, где технологический цикл требует подачи обработанного воздуха в определенную зону критически высокой температуры или высокого загрязнения. Отводимый поток в этой конфигурации является локальным и превышает приток, т.е. открытые элементы не распространяются по всему цеху, а стабилизируются в выделенной зоне.
Общеобменная система формируется для магазинов с низким уровнем загрязнения по всей площади. В этом случае не требуется высокомощное оборудование, а воздухообмен осуществляется постепенно, с тщательно рассчитанной кратностью.

Для жилых зданий используется общая схема обмена воздушных масс, если в здании нет помещений с особыми требованиями к вентиляции (например, спортивных залов или бассейнов). В этом случае создается дополнительная система, которая не связана с основной системой. Его можно включить вручную (когда в комнате находятся люди) или по таймеру.

Установка PVV обеспечивает расчетное движение воздушных масс по всему объекту, не создает “мертвых зон”, эффективно удаляет отработанный воздух из помещений с предварительной очисткой (для промышленных предприятий).

Монтаж гибких устройств

Обустройство помещений гибкими вентиляционными коробами имеет свои особенности. Основные из них:

Недопустимость вертикального монтажа в стояке, превышающем два этажа.
Нецелесообразность установки в системах вентиляции с достаточно большой температурой воздуха, поступающего извне.
Учет классификаций и конструктивных отличий.

По рекомендациям специалистов, монтировать воздуховоды и заземлять их следует в тех участках, где фиксируется максимальное количество тепловой энергии. Недопустимо соприкосновение нагретого воздуха с напольным покрытием или внутренними перегородками, обладающими недостаточным уровнем стойкости к воздействию огня.

Элементы системы вентиляции запрещено размещать там, где находятся:

заслонка, выполняющая противопожарную функцию в автоматическом режиме;
клапан, предназначенный для удаления дыма.

Медная проволока

Практика показывает, что наиболее популярным методом, с помощью которого проводится заземление трубопроводов, является применение медной проволоки. Рекомендуется пользоваться проволокой диаметром от 1…1,5 мм.

Ее проводят как с внутренней, так и с наружной стороны, скрепляя между собой в местах соединений посредством проволочной перемычки. Для присоединения используется метод холодной пайки. Наружная проволока, установленная в конечной точке, нуждается в тщательном заземлении.

Заземление трубопровода является самым простым, но при этом обязательным методом отвода скопившихся статических зарядов электричества. В качестве основной меры, которая предотвращает появление разрядов, сопровождаемых искрой, является заземление с полноценным шунтированием кранов и муфт.

Операция выполняется с применением медного провода.

Стоит отметить, что использование технологии заземления в водопроводных трубах позволяет значительно уменьшить потенциал между стенками и самой жидкостью, которая передается по нему. Тем не менее, ни одна система заземления не может полностью ликвидировать электризацию жидких веществ.

Как измерить сопротивление контура заземления

Сопротивление контура измеряется сразу же, как только жилой объект введен в эксплуатацию. В дальнейшем, подобные замеры выполняются 1 раз в год. Для измерений применяются специальные приборы, быстро и точно определяющие удельное сопротивление стержней и других металлических элементов, грунтов, в которых они установлены.

Замеры проводятся в несколько этапов:

Вначале заземление замыкается с искусственной цепью электрического тока, в которой замеряется падение напряжения.
Возле испытуемого стержня размещается электрод вспомогательного назначения, соединяемый с тем же источником электрического напряжения.
Затем, с помощью измерительного зонда, в зоне нулевого потенциала, выполняются замеры падения напряжения на первом стержне. Этот метод получил наибольшее распространение.

Проведение замеров лучше всего выполнять в зимнее или летнее время. В заземляющих устройствах сопротивление может отличаться в каждом отдельном случае. Например, в частных домах его значение доходит до 30 Ом. Сами замеры выполняются с помощью 2-х, 3-х или четырехполюсной методики.

Правила замера сопротивления контура заземления:

Для размещения потенциального зонда, замеряющего сопротивление, используется контрольный участок, расположенный между токовым вспомогательным зондом и заземлителем.
Длина контрольного участка должна быть выше размеров полосового электрода или глубины заземляющего стержня примерно в 5 раз.
Если сопротивление измеряется в целом комплексе заземляющей системы, то расстояние контрольного участка можно вычислить по максимальной длине диагонали, проходящей между отдельными заземляющими устройствами.

Иногда проводятся дополнительные замеры, особенно в многочисленных подземных коммуникациях. В этих случаях выполняется несколько измерительных операций, во время которых изменяются направления и расстояния лучей между зондами. Реальное значение принимается по самому худшему результату.

Существуют допустимые нормы сопротивления заземляющих устройств, которые не должны превышаться, независимо от времени года. Все максимально допустимые значения отражены в таблицах или приложениях ПУЭ.

Типы материалов для воздуховодов

Вернемся к главной теме – толщине стали. Вернее к тому, какая сталь используется для изготовления воздуховодов и что стоит иметь в виду при их выборе.

Помимо размера стенок коробов важно и то, какой материал использовать. Популярные разновидности:

Нержавеющая сталь
Оцинкованная нержавейка
Алюминий
Черная сталь

Первые 2 вида – это самые популярные материалы для производства воздуховодов. По степени прочности они оптимально подходят для вентиляционных систем на самых разных объектах, включая даже промышленные помещения с воздухом, насыщенным вредными веществами. Причем в наибольшей степени производители используют именно нержавеющую сталь. Она лучше оцинкованной стали, в частности, по длительности эксплуатации.

Алюминий также имеет свои преимущества. В первую очередь, это его гладкие поверхности, за счет чего воздушные потоки внутри короба передвигаются быстрее, как, кстати, и в пластиковых воздушных коробах. Мы сознательно не упомянули про пластик, поскольку в статье изначально речь шла о стали.

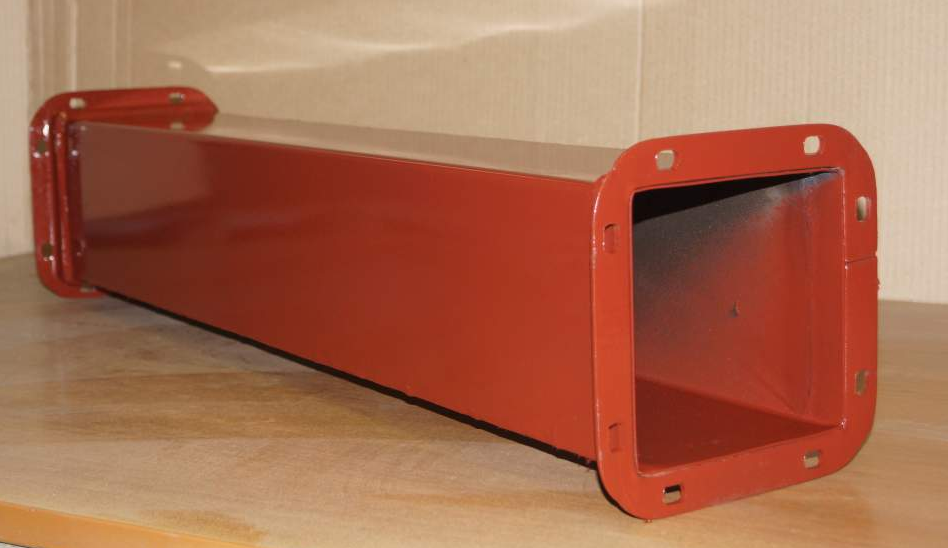

Воздуховоды из черной стали: особенности и преимущества

И, наконец, делают воздуховоды из черной стали. Они ставятся там, где нужно перегонять воздух с высокими температурами – выше 80 градусов Цельсия. Для изготовления воздуховодов применяют сталь холодного или горячего катания. Обычно такие устройства делают сварными. Сварка бывает ручной или полуавтоматической. Толщина стенок всегда разная – в этом отношении данные изделия можно ставить на разных объектах, в зависимости от параметров толщины.

Классификация сварных воздуховодов из черной стали:

По типу – прямые, фасонные, нестандартные.
По форме сечения – круглые и прямоугольные (стандартные показатели).
По толщине – 1 мм, 1,2 мм, 1,5 мм, 2 мм, 3 мм и 4 мм.
По размеру фланцев – с уголком 25/4 или 32/4.

Кроме того, черная сталь имеет очень важное преимущество – огнестойкость. Есть и недостатки, как, к примеру, слабая коррозионная устойчивость

Но это легко устранимо с помощью специальной грунтовки.

Толщина стали для воздуховодов с круглым и прямоугольным сечением

Согласно приложению «Н» СНиП 2.04.05-91-2003, толщина стальных труб должна соотноситься с наружными размерами поперечного сечения. Для большей наглядности мы свели данные по сечению и толщине в одну таблицу.

Для круглых воздуховодов
Сечение (в мм)	Толщина (в мм)
До 200 включительно	0,5
250-450	0,6
500-800	0,7
900-1250	1,0
1400-1600	1,2
1800-2000	1,4
Для прямоугольных воздуховодов (с указанием размера большей стороны)
до 250 включительно	0,5
300-1000	0,7
1250-2000	0,9
от 2000	На основе расчетов
Для сварных воздуховодов	С учетом условий сварки
Воздуховоды для перемещения воздуха с температурой более 80 градусов, а также с примесями или высокой концентрацией абразивной пыли	На основе расчетов

Воздуховоды классифицируются по типу поперечного сечения. Об особенностях прямоугольных и круглых воздуховодов мы уже писали тут. От формы зависит очень многое, так как она задает скорость движения воздушных потоков внутри короба. По сути, от нее зависит, насколько эффективно будет работать вытяжка. И в этом отношении лучше короб именно с круглым сечением, потому что в круглой «трубе» вихри почти не встречают сопротивления и перемещаются очень быстро.

По прямоугольным воздуховодам воздух идет хуже из-за формы короба. Дело в том, что внутри отдельные части соединяются фланцами с уплотнением, из-за чего в стыках часто утекает воздух. Страдает воздухонепроницаемость, из-за чего прямоугольные коробы не столь экономичны, как круглые.

Воздушные массы расходятся внутри неравномерно и создают турбулентные зоны. Они снижают эффективность работы вентиляции, что приводит к дополнительным затратам электроэнергии. В свою очередь, потери воздуха из-за турбулентных зон внутри короба вызывают шум. Соответственно, во избежание шума давление воздуха и скорость его движения в коробе приходится ограничивать. А это отражается на эффективности работы вентиляции самым прямым образом.

Трубостойки

Чтобы установить устройство ввода в коммерческое здание или загородный дом, необходимо использовать трубостойку. Главной ее задачей является фиксация провода питания, который ведет к щиту, а также установки самого щита.

Согласно требованиям правил ПУЭ, трубостойка нуждается в обязательном заземлении.

Недалеко от щита надо просверлить отверстие, через которое важно поместить болт заземления. Как сама трубостойка, так и щит требуют качественное заземление

Недалеко от стойки следует вбить металлический уголок полутораметровой длины. Далее следует соединение трубостойки, щита и уголка.

Защите подлежит и нулевая шина. На нее надо подключить нулевой провод маркировки СИП4, который идет с опоры. Чтобы выполнять операцию, нужно воспользоваться желто-зеленым проводом маркировки ПВ-3, на которой установлены наконечники. На этом заземление металлической трубостойки можно считать завершенным.

Заземление воздуховодов вентиляции

» Отопление и вентиляция на даче.

При монтаже вентиляции нужно обязательно обезопаситься от поражения током при замыкании внутренней электрической части установки, обеспечивающей работу системы, с ее корпусом. Если ее установкой будут заниматься работники специализированной компании, то беспокоиться не о чем. Но большинство хозяев предпочитают приобрести воздуховоды дешево и выполнить монтаж системы вентиляции самостоятельно. Этот процесс не является особо сложным, главное правильно организовать заземление воздуховодов.

Общие положения

Для заземления воздуховодов будет необходим заземлитель – электрод или их совокупность, соприкасающиеся с землей или заземляющими аналогами. Все работы должны выполняться в строгом соответствии установленным нормам и требованиям безопасности, которые указаны в ПУЭ.

https://www.youtube.com/watch?v=7HK6fxcD17A

Если напряжение электроприбора системы не более 1 кВ, он должен работать от источника тока с глухозаземленной нейтралью (трансформатора или генератора). Это предполагает использование системы TN, согласно ее схеме организовывается глухое заземление последнего элемента.

Заземление воздуховодов бывает 2-х видов:

естественное – в качестве заземлителя используются трубы, арматура, водоводы и прочие коммуникации;
искусственное – предусматривает забивание в почву металлических элементов (стержни, уголки и другой прокат).

В каких местах выполнять заземление?

Связь между воздуховодом и заземлителем обеспечивается за счет металлоконструкций здания, стальных труб или распределительных устройств. Все проводники с круглым сечением не должны быть менее 6 мм в диаметре, а с прямоугольным – толщиной 10 мм.

Правилами устройства электроустановок (ПУЭ) регламентируется, что все металлические элементы, которые при работе основного электроприбора под напряжением не находятся, должны заземляться. Воздуховоды децентрализованных вентиляционных систем допускается присоединять к шинам электрощитов питания кондиционеров либо вентиляторов.

Некоторые электрики утверждают, что заземлить воздуховоды можно на корпусе вентилятора, так как они соединены между собой. Другие – что заземлять следует только те участки, которые располагаются в местах непосредственной близости с людьми, а на остальные времени не тратить. Но это все-таки электричество, поэтому лучше не рисковать и выполнить все в точности, как того требует ПУЭ.

Увлажнение воздуха своими руками
Вентиляция в теплый и холодный период года

Монтаж воздуховодов

Практически все работы по обустройству системы воздухообмена проводятся на высоте. Этот аспект предусматривает привлечение подъёмного оборудования и проведение инструктажа персонала по мерам безопасности. Крепление воздуховодов вентиляции должно проводиться в соответствии со следующими правилами:

К работе допускается только исправная техника и персонал, прошедший обучение. На монтаж выдаётся отдельный наряд.
Места проведения высотных работ ограждаются временными преградами или обозначаются предупредительными знаками. Проход по данной территории ограничивается.
Прямые участки длиной до 30 м предварительно собираются на полу. Подъем заготовок осуществляется после проверки надёжности крепежа.
Установка вентиляционных труб проводится в соответствии с проектной документацией. Все изменения и дополнения должны согласовываться с разработчиком плана и руководителем стройки.

Способ монтажа выбирается исходя из особенностей здания, технических решений проектировщиков и наличия в помещениях установленного ранее строительного оборудования.

Соединение воздуховодов между собой

Стыковка каналов и оборудования должна проводиться так, чтобы место соединения было герметичным и устойчивым к усадке здания, перепадам влажности и температуры.

В отношении вентиляции из различных материалов действуют следующие правила монтажа:

Соединение металлических звеньев и деталей. Изделия из стали толщиной менее 2 мм соединяются с помощью фланцев и болтов, накидными гайками, бандажами и раструбами. Фиксация между собой толстых труб, вентилятора и электродвигателя осуществляется с помощью сварки.
Соединение пластиковых каналов. В зависимости от применяемого материала (полиэтилен, полипропилен, поливинилхлорид) стыкуются в раструб, сваркой, пайкой или путём склеивания.
Стыковка круглых каналов. Осуществляется с помощью фланцев, бандажа и муфты.
Стыковка прямоугольных каналов. Выполняется путём наложения шины или соединения фланцами.

В качестве прокладочного материала выбирается резина или полиуретан.

Крепление воздуховодов к строительным конструкциям

Прикрепление вентиляционных каналов к несущим конструкциям осуществляется такими монтажными приспособлениями:

Тяги с резьбой. Используются для фиксации пластиковых, алюминиевых конструкций и каналов из стали толщиной менее 1,5 мм. Одно крепление делается на 2 м трассы.
Закладные детали в бетоне. К ним привариваются кронштейны, на которые согласно проектному положению привариваются стальные трубы.
Хомуты. Закрепляются на вертикальных и горизонтальных панелях с помощью анкерных болтов или пластиковых дюбелей.

На одной вентиляционной системе могут использоваться несколько видов крепежа. Выбираются варианты, которые обеспечивают прочность конструкции при минимальных финансовых затратах.

Виды крепления воздуховодов: а) при помощи Z-образного профиля и шпильки; б) при помощи траверса и шпильки; в) при помощи L-образного профиля и шпильки; г) при помощи хомута и шпильки.

Особенности монтажа

При строительстве вентиляционных трубопроводов следует учитывать такие нюансы:

Оси каналов должны проходить параллельно плоскостям конструкций здания. Не допускается диагональная и наклонная прокладка.
Запрещается соединять в один прогон выходы из жилых помещений и вытяжки из санузлов, кухонь и складов с токсичными веществами.
Места соединений воздуховодов должны быть защищены от попадания в них дыма или ядовитых летучих соединений при возникновении нештатной ситуации.
Минимальное расстояние между выхлопными отверстиями вентиляции и дымохода должно быть не менее 3 м. Располагать их нужно на одном уровне по горизонтали.
При прохождении через инженерные конструкции места соединения труб должны находиться на расстоянии не ближе 1 м от этих конструкций.
Крепление воздуховодов к поверхностям необходимо проводить с интервалом не более 300 см для труб диаметром до 40 см, 400 см для изделий сечением больше 40 см и 600 см для труб диаметром от 200 см.

После окончания монтажа вентиляционной системы проверяется её работоспособность на предмет кратности, прочности и герметичности.

Заземление воздуховодов вентиляции

При монтаже вентиляции нужно обязательно обезопаситься от поражения током при замыкании внутренней электрической части установки, обеспечивающей работу системы, с ее корпусом. Если ее установкой будут заниматься работники специализированной компании, то беспокоиться не о чем. Но большинство хозяев предпочитают приобрести воздуховоды дешево и выполнить монтаж системы вентиляции самостоятельно. Этот процесс не является особо сложным, главное правильно организовать заземление воздуховодов.
