Установка камер видеонаблюдения — 10 популярных ошибок.

ТРЕБОВАНИЯ К ПРОВОДАМ И КАБЕЛЯМ ПИТАНИЯ ВИДЕОСИСТЕМ

Первое на что нужно обратить внимание – это сечение проводника. От него напрямую зависит падение напряжения на участке кабеля определенной длины

Поскольку в системах питания видеонаблюдения используются медные провода, то примеры расчетов приведем для них.

Проводник длиной L (метров) и сечением S (мм2) имеет сопротивление R (ом), вычисляемое по формуле:

R=L*Rуд/S, где Rуд=0,017 – удельное сопротивление меди ( Ом*мм.квадратный/м).

Имейте в виду L это расстояние до камеры видеонаблюдения от блока питания, умноженное на 2. Поскольку провод идет туда и оттуда.

Для части проводов сечение указывается в их обозначении, например, ШВВП2х0,75 (две жилы сечением по 0,75 мм). Но для сигнальных проводов может показываться диаметр, например, КСПВ 4х0,5 (четыре жилы диаметром 0,5 мм).

Если вдруг для подачи напряжения питания планируется использовать такую кабельную продукцию (что не рекомендуется), следует перевести диаметр в сечение по формуле:

S=3.14*D2/4, где D – диаметр провода.

А дальше вычисляем падение напряжения на кабеле питания:

U=I*R, где:

  • I – суммарный ток потребления;
  • U – падение (потери) напряжения на участке цепи L по которой этот ток протекает;
  • R – сопротивление провода длиной L, рассчитанного ранее.

Затем из напряжения, которое выдает наш блок питания (с учетом допусков) вычитаем полученное значение потерь и смотрим, хватит ли того что осталось для питания камеры. Если нет, увеличиваем сечение провода.

Какой кабель выбрать? Принципиальных моментов немного.

Для уличной прокладки требуется соответствующее климатическое исполнение, указываемое в характеристиках кабельно-проводниковой продукции. Но даже в этом случае лучше обеспечить дополнительную защиту, особенно, от солнечных лучей – ультрафиолет сильно воздействует на изоляцию.

В целях экономии на прокладке можно использовать коаксиальные кабели, совмещенные с проводами питания, например, КВК-П+2х0,5 или КВК-П+2х0,75, имеющие сечения проводов питания 0,5 и 0,75 мм2 соответственно.

  *  *  *

2014 – 2022 г.г. Все права защищены.

Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и официальных документов

Как подобрать БП для камер?

Для четкой работы видеонаблюдения необходим правильный выбор блока питания и кабеля. Разберемся в теме конкретней:

1. Выходная мощность

Первое, что необходимо учесть при покупке БП для видеокамер – это выходная мощность. Выходной мощности должно хватать на все подключаемые устройства. Не менее важная деталь – наличие у БП функции регулировки выходной мощности, чтобы не «спалить» устройства.

2. Кабель БП

Второе по списку, но не по важности – кабель. Важно рассчитать сечение кабеля под конкретно необходимые задачи

Подробнее про кабели для видеонаблюдения читайте здесь.

3. Конкретная модификация БП

Перед покупкой, необходимо учесть будущее расположение, наличие подсветки, ток, потребляемый камерами и расстояние камер от БП. В зависимости от последнего параметра, рассчитывается длина, толщина и сечение кабеля.

Комплектный блок системы видеонаблюдения

Для небольшого объекта вполне подойдет покупка готового комплекта видеонаблюдения. В котором обычно находятся:

  • Видеорегистратор
  • Камеры
  • Запоминающее устройство (жесткий диск)
  • Блок питания
  • Провода, переходники, разъемы и остальная мелочь

Выгодность подобных решений заключается в простоте установки и отсутствии нужды в самостоятельном выборе комплектующих. Помимо сказанного ранее, цена у комплектов зачастую ниже, чем сумма, потраченная на самостоятельную сборку комплекта.

Видеонаблюдение в зонах, закрытых для свободного доступа (вход только для сотрудников)

Согласно п. 1 ст. 3 Закона “О персональных данных” под персональными данными понимается любая информация, позволяющая прямо или косвенно идентифицировать конкретное лицо. Статья 85 Трудового кодекса РФ под обработкой персональных данных понимает их получение, хранение, комбинирование или передачу или любое иное использование персональных данных работника.

Соответственно, в том случае, если система видеонаблюдения позволяет отслеживать деятельность сотрудников на рабочем месте или иных помещениях, закрытых для общего доступа, такое наблюдение будет считаться обработкой персональных данных.

Таким образом, при осуществлении видеонаблюдения за объектами, имеющими режим ограниченного доступа, работодателю необходимо руководствоваться не только соображениями обеспечения законности получения доказательств, но и дополнительно соблюдать ограничения, связанные с регулированием процесса обработки персональных данных. В данном случае, предполагая, что круг лиц, имеющих доступ в помещение, где осуществляется видеонаблюдение, ограничен, то есть заранее определен, справедливо будет сделать вывод, что видеонаблюдение имеет своей целью только строго установленный круг лиц. Следовательно, осуществление такого видеонаблюдения изначально будет рассматриваться как получение и обработка персональных данных.

В отсутствие иных нарушений запись, полученную с соблюдением законодательства о персональных данных, можно использовать в качестве доказательства. Исключение, пожалуй, составляют лишь случаи несанкционированного проникновения в помещения, имеющие режим ограниченного доступа. Представляется, что для таких случаев полного соблюдения требований, установленных законодательством о персональных данных, достаточно уведомления Роскомнадзора об эксплуатации системы видеонаблюдения за таким помещением.

Основываясь на системном толковании норм Закона “О персональных данных”, можно установить, что для обработки персональных данных работника работодателю необходимо:

  • заключить с работниками соглашение о сборе и обработке персональных данных (или включить соответствующие положения в трудовой договор) с указанием целей обработки, предполагаемых источников получения персональных данных, способов их получения, последствий отказа работников от дачи согласия на их получение;
  • принять локальный нормативный акт, устанавливающий порядок обработки персональных данных работников и связанные с этим права работников;
  • осуществлять надлежащую охрану полученных данных;
  • указать работников, ответственных за обработку персональных данных, в данном локальном нормативном акте.

Следовательно, если на предприятии впервые вводится система видеонаблюдения, потребуется внесение соответствующих изменений в положение о персональных данных. Указанное справедливо и в случае осуществления видеонаблюдения силами частной охранной организации.

Выбор провода для соединения видеокамер и регистратора

Если рядом нет большого населённого пункта, возможен такой вариант, что в магазинах не окажется нужного провода (к примеру, КВК или КВТ), хотя, всё чаще такие кабели начинают использоваться людьми, и спрос на них растёт.

Для тех, кто впервые слышит о подобном, поясню. КВК (КВТ) – специальный кабель, внутри внешней изоляции которого находятся две изолированных жилы для подачи питания 12 В и экранированный кабель, называемый коаксиальным. Он наиболее удобен для монтажа видеосистем наблюдения. Однако, если приобрести подобный шнур нет возможности, вполне можно использовать обычный телевизионный кабель в паре с двужильным медным проводом сечением 0,75 мм². Таких параметров вполне достаточно для подачи питания 12 В на видеокамеру.

Отличием между КВК и КВТ является то, что первый более гибок и чаще используется для внутренних работ. Если же планируется наружное видеонаблюдение, то лучше приобрести кабель КВТ.

Кабель КВТ 2×0,75 как никакой другой подходит для коммутации уличного видеонаблюдения

ПОДКЛЮЧЕНИЕ ПИТАНИЯ IP КАМЕРЫ

Помимо классического варианта: питания от отдельного блока, в IP видеонаблюдении существует возможность одновременной передачи по одной линии (витой паре) видеосигнала и постоянного напряжения. Это технология PoE (Power over Ethernet).

Достаточно подробно про нее написано в отдельной статье. Здесь же имеет смысл кратко перечислить основные устройства для организации питания ip камеры по витой паре.

К ним относятся:

  • потребители (PD);
  • источники (PSE);
  • сплиттеры;
  • конверторы.

Первая группа это ни что иное как видеокамеры, то есть конечные устройства. Источниками PoE могут являться отдельные блоки или коммутаторы, маршрутизаторы, поддерживающие данную опцию.

Вариантов и способов реализации здесь много, но их рассмотрение не является целью данной статьи.

Если PoE устройство, являющееся источником преобразует напряжение в сигнал для передачи по витой паре, то сплиттеры выполняют задачу прямо противоположную.

На выходе они формируют постоянное напряжение для устройств, не поддерживающих технологию PoE. Конвекторы (преобразователи) служат для подключения камер, имеющих отличные от источника уровни напряжения и стандарты.

В ряде случаев применение блоков и других источников, поддерживающих PoE весьма удобно , например, для уличных ip камер.

Конечный участок системы видеонаблюдения: компьютерная сеть

Наверное, этот раздел не совсем относится к прокладке проводов. Но именно сегмент платформы видеонаблюдения «от регистратора до компьютера (роутера)» вызывает у новичков больше вопросов. Парадоксально, но это ещё и наиболее простой участок системы. И подача питания здесь не требуется, хотя она возможна и по LAN-кабелю – технология PoE поддерживается «гражданскими» устройствами всё чаще.

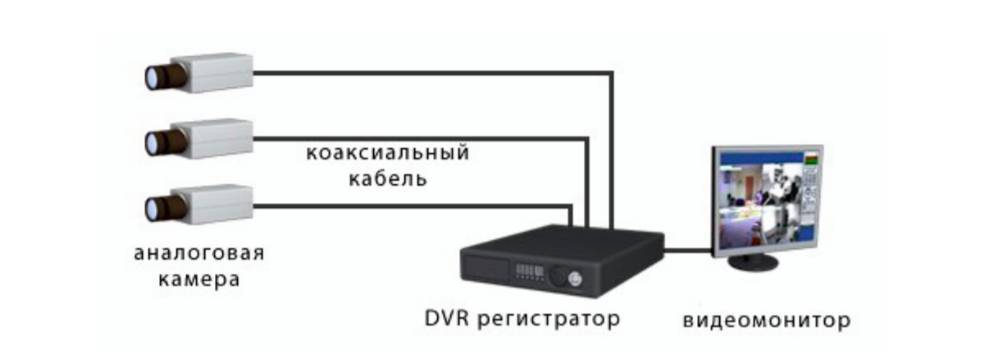

Поступивший с камер видеосигнал обрабатывается видеорегистратором, одновременно записывается на жёсткий диск внутри DVR, при желании владельца – транслируется на экран телевизора, компьютерного монитора, смартфона или планшета. Даже на другой конец планеты, если система подключена к интернету.

Способ связи ДВР с окружающими вычислительными устройствами (ПК, ноутбуки, мобильные гаджеты) – классическая компьютерная сеть. Обычно – подключённый к роутеру интернет, который раздаётся девайсам по Wi-Fi. Одновременно Wi-Fi объединяет между собой разные устройства. Видеорегистратор должен стать одним из подключенных в сеть гаджетов: с точки зрения роутера, он не отличается от ноутбука или смартфона.

Для передача видеосигнала в сегменте между DVR и роутером достаточно использовать классический сетевой кабель (витая пара), и протянуть его от видеорегистратора до маршрутизатора.

А с трансляцией видеосигнала от роутера к конечным устройствам (компьютерам и мобильным девайсам) отлично справится уже имеющаяся Wi-Fi-сеть. Задержки связи в этом сегменте минимальны, протягивать провода от точки доступа – неблагодарное занятие.

Подключение и настройка

Подключить видеокамеру через кабель можно не всегда. Дело в том, что такой способ соединения многими компаниями считается устаревшим, и всё больше приоритет отдаётся беспроводному оборудованию. Но если всё же выбрано проводное соединение, могут применяться такие варианты:

  • телевизионный тюнер;

  • видеоплата для захвата отсылаемых файлов;

  • конвертеры USB;

  • подключение к видеорегистратору.

Обычная схема подсоединения плат захвата подразумевает их монтаж внутрь системных блоков. Для этой цели платы крепят в разъём PCI Express. Часто можно услышать, что подобный вариант не слишком удобен. Однако в сравнительно небольших сетях видеонаблюдения (включающих не более 16 камер) он вполне хорош. Поэтому для обеспечения безопасности в мелких и средних коттеджах подключение камеры к плате видеозахвата вполне достаточно.

Если надо связать видеооборудование не с монитором компьютера, а с ноутбуком, подход мало отличается. В таком режиме, между прочим, можно спокойно использовать даже аналоговые камеры. Обязательно придётся использовать устройство-посредник. В качестве его могут выступить:

  • аналоговые регистраторы;

  • независимые платы видеозахвата;

  • прочие аналогичные системы.

Универсальные бесплатные аналоги редко удовлетворяют всем требованиям. Иногда возникает соблазн подключить обычную «внутреннюю» плату для ПК к ноутбуку через дополнительный адаптер. Но делать так специалисты настоятельно не рекомендуют. Хотя бы потому что поиск соответствующего переходника труден. И не факт, что его удастся купить вообще.

Кроме того, качество картинки из-за двойного преобразования вряд ли окажется нормальным для полноценного видеонаблюдения. Плата захвата сигнала нуждается в ёмком канале связи и в значительном электропитании. Обеспечить то и другое вряд ли сможет даже порт USB 3.0. Вывод: заниматься такими экспериментами оправдано, если ничего другого не остаётся. Подключение видеокамеры к телевизору часто производится через «тюльпан».

Причина в том, что лишь редкие телеприёмники и видеокамеры не имеют такого разъёма. Вход VGA присутствует в основном на современных моделях телевизоров. Использовать такой канал хорошо из-за улучшенного качества картинки. Разъем типа SCART — профессиональный стандарт передачи телевизионного сигнала. Но за редким исключением подсоединить видеокамеру к такому порту получится через переходник

Важно знать и то, как подключается видеокамера к телефону

Для этой цели используются:

  • «облачные» сервера интернета;

  • прямое подсоединение;

  • P2P.

Доступ к камерам видеонаблюдения в любом случае потребует использовать интернет по технологии 3G либо 4G. Второй вариант лучше, потому что критически важна скорость коммуникационного канала

Важно: слабым звеном может оказаться сам телефон. Но даже при использовании смартфонов последнего поколения характеристики канала связи вряд ли позволят получать сигнал с 4 камер и более. Сколько-нибудь реально подключение удалённо только к единственной камере

Сколько-нибудь реально подключение удалённо только к единственной камере.

Зажим для «голых» проводов

Существует 2 основных конструктивных разновидностей таких зажимов — предназначенные для заизолированных и «голых», то есть лишенных изоляции кабелей. Последние, как правило, применяются в магистральных линиях электропередач.

Если необходимо сделать ответвление от магистрали, то необходимость в зубцах для прокола изоляции отпадает. В этом случае целесообразно применять специализированный зажим, в котором для магистральной стороны предназначена лишенная зубцов плашка, тогда как для стороны ответвления — типовая конструкция с зубцами. Монтировать такую систему, не обесточивая линию, конечно же, нельзя.

Подача напряжения на IP камеры через PoE

Существует два стандарта этой технологии: 802.3af от 2003 года и 802.3at, принятый в 2009 году. Последний вариант идентифицируется как PoE+. Если первый вариант позволяет подключить внешнее устройство с потребляемой мощностью до 15 Вт, то технология PoE+ позволяет подавать питание на несколько устройств с мощностью до 30 Вт с использованием двух пар проводников.

Большинство IP видеокамер потребляют 2-4 Вт, поэтому даже стандарт 2003 года позволит обеспечить электропитанием  до 7 камер видеонаблюдения при условии установки их внутри помещения. Камеры наружного наблюдения требуют для своей нормальной работы в любых климатических условиях наличие специального защитного кожуха, термоэлемент которого так же может быть запитан от линии питания камеры, что потребует дополнительной мощности.

Главная особенность технологии PoE заключается в том, что для питания IP камер видеонаблюдения не требуется выполнять монтажные работы по прокладке отдельной кабельной линии, поскольку и видеоинформация и питающее напряжение проходит по одному и тому же кабелю. В технологии PoE принято деление на 4 класса: 0, 1, 2, 3, где каждый класс определяется мощностью внешнего устройства и мощностью, которая подаётся на порт. При работе устройств по PoE особый режим предусматривает мгновенное отключение питающего напряжения в случае возникновения ситуаций, способных привести к выходу из строя дорогостоящего оборудования.

Питание камер по PoE несмотря на удобство и перспективность имеет определённое ограничение. Длина кабеля, транслирующего видеопоток и напряжение питания от коммутатора до камеры видеонаблюдения, ограничивается 100 метрами.

Этот порог легко преодолим несколькими способами:

  • Применение PoE репитеров (повторителей);
  • Использование конвертеров VDSL2.

Репитеры, или повторители, подключаются через каждые 90-100 метров и позволяют значительно увеличить протяжённость линии от коммутатора до видеокамеры.

Конвертеры VDSL2 или устройства Ethernet Extender предназначены для подключения камер высокого разрешения по кабелю на расстоянии более 100 метров. Максимальная длина соединительной линии с применением проводников сечением 0,5 мм может достигать 1500 метров.

Готовые решения

Обычно выбирают готовые решения видеонаблюдения. Стандартно они представлены регистратором, комплектом камер (которые впоследствии можно докупить при необходимости) и всей сопутствующей обвязкой (блоки питания, шнуры, переходники). Объединяющий маршрутизатор в состав готовых комплектов обычно не входит. Его отдельная покупка находиться в пределах интересов конечного пользователя. Главный плюс настоящего подхода — в уже настроенном изначально регистраторе, который точно будет работать с представленными устройствами захвата. Кроме того, в составе его программного обеспечения отсутствуют излишние модули, а само ПО прошло тестирование на безопасность от стороннего проникновения.

Подключение IP камер видеонаблюдения с PoE

Для монтажа и установки IP камер, кроме материалов указанных в начале статьи, вам понадобятся немного другие комплектующие:

4-х парный кабель UTP вместо КВК-П

IP камеры с функцией PoE для уличной установки

Функция PoE позволяет передавать и сигнал и питание, по одному и тому же кабелю, через один разъем.

сетевой видеорегистратор

PoE коммутатор

Он необходим для подключения от одного видеорегистратора сразу нескольких камер.

коннекторы RJ-45, вместо разъемов BNC-F

Проверьте заранее, чтобы все компоненты были совместимы между собой.Монтаж силовой части слаботочного щита с автоматическим выключателем, розетками и разрядником осуществляется аналогично вышеизложенному.

Отличия идут в подключениях видеорегистратора и кабелей. Во-первых, закрепляете на din-рейке блоки питания PoE коммутатора и сетевого регистратора. Их вилки подключаете через ИБП.

Теперь в гофротрубе прокладываете 4-х парный кабель UTP Cat5E от слаботочного шкафа до мест установки IP камер.

Возле камер монтируете распредкоробки. Зачищаете кабель от изоляции на 2-3см.

Все пары нужно распрямить и выставить по порядку, согласно схемы стандарта EIA/TIA 568B. Цвета считаются слева-направо.

бело-оранжевый

оранжевый

бело-зеленый

синий

бело-синий

зеленый

бело-коричневый

коричневый

Сами жилы зачищать не нужно. Вставляете их в коннектор RJ 45 и обжимаете специальным инструментом — кримпером.

В распредкоробку должно быть заведено два провода — от IP камеры и кабель со шкафа.

Соединяете в ней обжатый коннектор RJ-45 с соответствующим разъемом камеры.

Обратите внимание, что при использовании POE технологии, передача питания идет через витую пару. Подключать второй провод от камеры не нужно.

Аналогично поступаете со всеми оставшимися камерами

Аналогично поступаете со всеми оставшимися камерами.

После чего подсоединяете их к PoE коммутатору.

Осталось соединить видеорегистратор с коммутатором. Для этого берете отдельный отрезок кабеля витой пары, снимаете изоляцию с обеих сторон и монтируете коннекторы.

После чего этим отрезком соединяете через соответствующие гнезда регистратор и коммутатор.

В завершении производите настройку видеокамер, а также их подключение к роутеру и монитору. Роутер соединяете с видеорегистратором через патчкорд, а монитор посредством HDMI кабеля.

При первом включении экрана должен показаться мастер настройки.

Пройдя все его этапы вы запустите свое видеонаблюдение.

Источники — https://cable.ru, Кабель.РФ

Бывает и такое

Помимо уже перечисленных, существуют необъяснимые причины сбоев в работе камер и регистраторов. К ним можно отнести проблемы с картинкой, которые внезапно возникают и также внезапно исчезают. Чтобы исключить подобные неприятные моменты, следует ограничивать круг лиц, допускаемых к работе с системой видеонаблюдения, с течением времени обновлять необходимые компоненты и ПО и не использовать оборудование неизвестных производителей.

Приобретая готовые комплекты UControl, Вы можете быть уверены в бесперебойной работе оборудования и забыть о многих перечисленных выше проблемах. Если всё-таки какой-то сбой произойдет, наши специалисты всегда готовы помочь Вам разобраться и устранить неисправности. Техническая поддержка UControl оказывается бесплатно на протяжении всего срока использования оборудования.

_________

ЮКонтрол. Все права на фотографии, тексты, рисунки принадлежат компании ЮКонтрол. Полное или частичное копирование, воспроизведение в печатном виде и/или использование в любой форме, цитирование без письменного разрешения правообладателя запрещено. При согласованном использовании материалов сайта необходима ссылка на ресурс.

Витая пара

UTP кабель для видеонаблюдения, или «витая пара»

Обычно мы прибегаем к использованию витой пары в тех случаях, когда дальность предполагаемой линии от камеры до устройства приема сигнала составляет от 300 до 1000 м (расстояние возможной прокладки рабочей линии видеонаблюдения при помощи витой пары может составлять до 3 км.). Удобство использования этого типа кабеля для систем видеонаблюдения заключается в большом количестве проводников под одной оплеткой. Благодаря этому можно по одной линии подвести и питание к камерам, и осуществить передачу основных сигналов (видео, аудио), и задействовать оставшиеся проводки для обеспечения управления камерой, а также для подключения дополнительной камеры (проводников в кабеле хватает – 8 шт.).

В зависимости от особенностей строения различают несколько видов кабеля «витая пара» – UTP, FTP, STP.

UTP кабель самый простой, он не имеет защитных экранирующих оболочек, и представляет собой 8 изолированных, попарно скрученных проводников, помещенных в общую защитную оболочку. К недостаткам UTP кабелей можно отнести их низкую устойчивость к помехам, поэтому в случаях прокладки коммуникаций для видеонаблюдения рядом с электропроводкой, и другими источниками помех, лучше использовать кабели с дополнительной защитой.

FTP  кабель отличается наличием общей фольгированной экранирующей оболочки. Благодаря ее наличию данный кабель можно прокладывать рядом с кабелями электропроводки и другими источниками помех

Очень важно следить за сохранностью фольгированного экрана, и не превышать минимальный радиус изгиба — не более 8 внешних диаметров кабеля. Внешняя защита кабеля может быть выполнена как из ПВХ так и твердого полиэтилена

STP кабель также имеет общую защитную оболочку, но уже не из фольги, а из медной оплетки

Помимо этого, каждый проводник в таком кабеле цельномедный, изолированный полиолефином, и имеет индивидуальный защитный экран из фольги. Внешняя изоляция как правило выполняется из огнестойкого ПВХ. Применение данного типа кабеля необходимо в случаях прокладки свыше 90 метров при наличии многочисленных источников помех.

При прокладке STP кабеля необходимо заземлить экран, иначе он будет работать подобно антенне, притягивающей электромагнитное излучение!

Несомненным преимуществом витой пары является большое количество проводников, благодаря чему обеспечивается подключение всех основных функциональных элементов. Также данный кабель имеет и более низкую стоимость по сравнению с коаксиальным.

В одном источнике описывается опыт подключения камер на 700 метров. Коллеги делятся своими наблюдениями, что UTP в их случае собирал намного меньше помех, по сравнению с экранированным FTP, так что, пожалуй, UTP кабель для видеонаблюдения является наилучшим выбором в таких случаях. Но возможно они просто забыли заземлить экран, кто знает…

При подключении аналоговых камер при помощи такого кабеля в качестве переходника используют приемопередатчики (Video Baloon), которые также снимают помехи с кабеля. Предлагаем вам посмотреть очень доходчивое видео о подключении камеры видеонаблюдения при помощи витой пары.

Кабель для систем IP видеонаблюдения

Кабель для ip видеонаблюдения с коннектором RJ-45

Для подключения цифровых IP камер используется тот же UTP кабель с обжатыми коннекторами RJ-45 на обоих концах. Его преимущество заключается в возможности прокладки одной общей линии витой пары для целой системы IP камер видеонаблюдения, с использованием коммутатора (свитч). Питание камер при этом можно реализовать тремя способами:

  1. Прокладка отдельного кабеля питания к каждой камере;
  2. Монтаж блоков питания в местах установки каждой камеры;
  3. Электропитание камер при помощи свободных проводов в витой паре.

Третий вариант подходит только для тех случаев, когда камера и коммутатор поддерживают технологию PoE (Power of Ethernet), позволяющую осуществлять питание посредством Ethernet кабеля для IP видеонаблюдения, в других случаях необходимо применение инжекторов Passive PoE, которые позволяют объединить передачу сигнала и питания с обеих сторон одного кабеля.

Как подобрать БП для камер?

Для четкой работы видеонаблюдения необходим правильный выбор блока питания и кабеля. Разберемся в теме конкретней:

1. Выходная мощность

Первое, что необходимо учесть при покупке БП для видеокамер – это выходная мощность. Выходной мощности должно хватать на все подключаемые устройства. Не менее важная деталь – наличие у БП функции регулировки выходной мощности, чтобы не «спалить» устройства.

2. Кабель БП

Второе по списку, но не по важности – кабель. Важно рассчитать сечение кабеля под конкретно необходимые задачи. Подробнее про кабели для видеонаблюдения читайте здесь

Подробнее про кабели для видеонаблюдения читайте здесь.

3. Конкретная модификация БП

Перед покупкой, необходимо учесть будущее расположение, наличие подсветки, ток, потребляемый камерами и расстояние камер от БП. В зависимости от последнего параметра, рассчитывается длина, толщина и сечение кабеля.

Комплектный блок системы видеонаблюдения

Для небольшого объекта вполне подойдет покупка готового комплекта видеонаблюдения. В котором обычно находятся:

  • Видеорегистратор
  • Камеры
  • Запоминающее устройство (жесткий диск)
  • Блок питания
  • Провода, переходники, разъемы и остальная мелочь

Выгодность подобных решений заключается в простоте установки и отсутствии нужды в самостоятельном выборе комплектующих. Помимо сказанного ранее, цена у комплектов зачастую ниже, чем сумма, потраченная на самостоятельную сборку комплекта.

Выбор места установки видеокамеры

Если вам необходима четкая идентификация посетителя перед входной дверью, то вертикальный подъем камеры на максимальную высоту не всегда способствует лучшему обзору.

Камера даже очень хорошего разрешения, но смотрящая на человека сверху-вниз, не видит его лицо. Особенно, если он в головном уборе (кепка или бейсболка).

Это актуально, когда при помощи видеонаблюдения вы хотите защититься от воров и других криминальных элементов. Можно потратить 1000$ на камеры, но неправильно их разместив, в итоге так и не получить желаемого.

Чтобы видеть лицо человека в любой ситуации, камеру придется опустить чуть ниже.

При этом для охвата как можно большей площади, а также для защиты от вандализма, ее придется сдвинуть подальше от двери.

Либо спрятать и замаскировать, оставляя при этом свободным углы обзора.

Компенсация удаленной картинки нивелируется оптикой с большим фокусным расстоянием. Только так видеонаблюдение будет выполнять свою заложенную функцию.

Схема подключения ip видеонаблюдения.

На следующем этапе осуществляется подключение регистратора к определённой зоне. Его чаще всего используют для подключения к камерам, регистратору видеонаблюдения, монитору.
После проделанных манипуляций программа обязательно предложит ввести название допускаются цифровые комбинации.
Далее необходимо прописать ip адреса, совпадающие с подсетью регистратора или локальной сети, но отличающиеся последним значением и присвоить камеру каждому каналу. На первом этапе осуществляется настройка всех видеокамер

Важно знать и то, как подключается видеокамера к телефону.
Возможно, место придется поменять. По сути, самые современные технологии формирования видеоизображений и новейшее сетевое оборудование позволяют создавать системы видеонаблюдения с безграничными возможностями.
Есть специальные провода, в которые уже встроен кабель, отвечающий за подключение питания

Что касается ресиверов, то далеко не все модели могут быть использованы. Подключение ip камеры к роутеру без видеорегистратора Выбор технологии 5 лет назад когда стоял вопрос выбора между аналогом и ip все старались уйти в сторону полноценной цифры, если позволял бюджет, ведь разрешение первых едва достигало 0. Это не критично.

Понимание системы


Для простых систем из одной камеры это будет нерентабельно, поскольку стоимость регистратора достаточно высока. Без дополнительного записывающего устройства запись происходящего вестись не будет. Плата захвата сигнала нуждается в ёмком канале связи и в значительном электропитании.

Такая труба стоит недорого и защищает кабель от механических повреждений. Выбор и прокладка кабеля Для установки камер применяются различные виды кабеля. Схема подключения видеокамеры к монитору с помощью компьютера Стоимость таких устройств также достаточно высока и не всегда оправдывает свое приобретение.

Настройка оборудования Основные материалы для видеонаблюдения Современные производители предлагают своим покупателям огромное разнообразие камер, которые обладают необходимой долговечностью и доступной ценой. Шаг шестой. Стоит отметить, что качество картинки будет довольно низким. Установите программное обеспечение, предусмотренное фирмой-производителем или выбранное вами.
Как подключить камеру видеонаблюдения к видеорегистратору. Видеонаблюдение своими руками.

Монтаж и подключения кабеля КВК-П

Теперь нужно проложить кабель КВК-П к каждой видеокамере, или вернее к тому месту, где вы запланировали их разместить. Прокладывать его в помещении можно как в пластиковом канале, так и просто поверх стен.

На улице при желании его можно защитить гофрой, но не обязательно.

Чтобы защитить от снега и дождя места соединений кабеля от регистратора и кабеля от камеры, смонтируйте на стене распаечную коробку и заведите провода в нее.

Далее снимаете с кабеля верхний слой изоляции, примерно на 8-9 см и зачищаете две жилы питания. Опрессовываете их наконечниками НШВ.

Вставляете эти жилы в коннектор питания типа «папа». Там два разъема «+» и «-«. Как мы уже условились до этого, красный провод будет плюсовым контактом, черный — минусовым.

После этого снимаете изоляция с коаксиального кабеля.

Внешнюю оплетку из меди аккуратно сдвигаете назад, чтобы ни у одного волоска не было случайного контакта с жилой по центру. Иначе качество картинки будет плохим, либо ее вообще не будет.

Оголяете центральную жилу на 3-4мм и монтируете BNC-F разъем.

Сверху все изолируете защитным колпачком.

Далее устанавливаете на стену саму видеокамеру. Провода от нее запускаете в распаечную коробку, где вы только что установили разъемы BNC-F.

Соединяете в ней коннекторы между собой и плотно закрываете крышку.

Для предотвращения попадания влаги во внутрь необходимо использовать коробку с герметичными кабельными вводами по бокам.

Точно также производится подключение всех остальных видеокамер на стенах вашего дома. До каждой из них придется тянуть отдельный кабель КВК-П.

БЛОК ПИТАНИЯ ДЛЯ ВИДЕОНАБЛЮДЕНИЯ

Для камер видеонаблюдения лучше, конечно, использовать стабилизированные блоки питания.

Кстати, цепи питания – один из источников помех, даже не столько источник, сколько “переносчик”. Распространение помех по питанию не редкость, поэтому существуют многоканальные блоки питания (с несколькими гальванически развязанными друг от друга выходами).

Не скажу что они чрезвычайно популярны, но, там не менее, такие исполнения есть.

В целом, специализированные источники питания для систем и камер видеонаблюдения не нужны, вполне можно использовать блоки питания для сигнализации.

Единственно – они являются бесперебойными, а для нашего случая это нужно не всегда. Но уж если об этом зашел разговор, давайте эту тему закроем.

Бесперебойное питание для видеонаблюдения.

С технической точки зрения организовать бесперебойное электроснабжение не сложно. Вопрос упирается в цену.

Дело в том, что оборудование видеосистем потребляет приличный ток. Что касается камер, то это от 500-600 мА для внутренних исполнений до 1-2 Ампер для наружных (это в среднем, для ориентира).

Теперь давайте посчитаем. Возьмем,чтобы было проще считать, средний ток 1А. При бесперебойном блоке питания с АКБ 12 А/час этого хватит часов на 9 работы (до глубокого разряда аккумулятор доводить не будем.

Если говорить про регистратор (4-8 каналов), что при резервировании по вторичному напряжению 12 Вольт получим 4-5 часов.

На основании этой грубой прикидки каждый может оценить потребное количество и параметры ИБП в зависимости от числа видеокамер и требуемого времени работы в автономном режиме.

Этот расчет можно использовать и для оценки целесообразности организации полностью автономного питания системы видеонаблюдения. В этом случае лучше взять электрогенератор.

Закрыть обзор

Если преступник не хочет крушить технику и привлекать внимание охраны, то первой идеей будет закрыть камере обзор. Закрасить баллончиком, залепить пластилином или жвачкой, ограничить доступ непрозрачным предметом.. Как этого избежать:

Как этого избежать:

настроить оповещение о потере обзора на камере или видеорегистраторе (снабженных такой функцией). Это значит, что если камеру закрыли, то система сообщает об этом охране или владельцу посредством звукового сигнала видеорегистратора, оповещения по электронной почте или мобильной связи;

камеры должны “видеть” друг друга, то есть, нужно установить камеры так, чтобы они попадали в поле зрения друг друга.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
