Устройство абиссинского колодца своими руками: как сделать скважину-иглу на участке

Плюсы и минусы

В случае большой производительности скважина-игла имеет некоторые плюсы и минусы. Среди недостатков можно выделить:

• Ограничения по глубине. При расстояние более 9 м придется производить заглубление насоса, а это трудоемкий и сложный процесс.
• Если долгое время ее не эксплуатировать, скважина или колодец будет нуждаться в прочистке. Прокачка абиссинки – очень трудоемкое дело. Причина тому – маленький диаметр трубы.

Положительные стороны:

• Бурение происходит с минимальными трудозатратами.
• Подаваемая жидкость в 90% питьевая. Вам не придется устанавливать сложную фильтрационную систему.
• Легкость производства скважины иглы в доме или на даче.
• Минимальный набор оборудования, не требующий спецтехники для его транспортировки.
• Возможность устройства на автомойках, так как дебит скважины составляет до 500 л/час. Производительность – до 60 л/час.
• Нет необходимости оплачивать дорогостоящие услуги специалистов.
• Отсутствует потребность в получении лицензии для бурения.
• Минимальная стоимость всей установки.
• Продолжительный срок эксплуатации.

Подготовительные мероприятия

Обустройство начинается с проведения некоторых подготовительных мероприятий. Среди них — поиск подходящего сектора и исследования почвы, подготовка инструментов.

Выбор участка: геологические исследования

Перед размещением скважины на территории следует подготовить подходящее место, руководствуясь результатами геологических исследований.

В большинстве случаев почва состоит из нескольких слоев, размещенных на разных уровнях

Важно найти такой участок, где водоносный пласт находится максимально близко к поверхности

В зависимости от состава грунты разделены на такие категории:

1. Сыпучие. Характеризуются хорошим удерживанием почвы. При накоплении влаги подвергаются размыванию.
2. Пластичные. Легко бурятся с использованием наконечника-иглы.
3. Твердые. К ним относятся известняки, мергели, доломиты и прочие породы. Пройти такие слои без специализированной техники невозможно.

«Эфиопский» колодец можно обустроить в тех местах, где между поверхностью и водоносным пластом находятся исключительно почвенные составы 1-го и 2-го типов.

При наличии оврагов, крутых склонов и обрывов от бурения лучше отказаться. В таком случае появится вероятность загрязнения природных водных резервуаров под землей.

Водные слои.

Инструменты

Для проведения работ по бурению скважины потребуется подготовить такой набор инструментов:

1. Болгарку.
2. Сварочное оборудование.
3. Проволоку.
4. Металлическую сетку.
5. Муфты.
6. Кувалду.
7. Хомуты.
8. Электродрель.
9. Бур.
10. Насос.
11. Газовые ключи.
12. Болты.

Условия для сооружения абиссинской скважины

Для устройства абиссинского колодца недостаточно горячего желания владельца участка, подкрепленного знанием конструкции водозаборной установки. Перед стартом работ необходимо выяснить, подходят ли геологические условия для сооружения скважины иглы.

Залегающие в земле грунты различаются по физико-механическим свойствам: по плотности, структуре, параметрам твердости и т.д. У буровиков есть классификация по так называемой «буримости» пород.

Для проходки песчаника и песка, например, применяется разный вид инструмента и способ бурения. Скальный песчаник бурится колонковой трубой с твердосплавной коронкой, а водовмещающие пески поднимают ударно-канатным методом с помощью желонки.

Установка абиссинского колодца не сможет быть произведена при близком к поверхности залегании известняка (1), песчаника (2), оптимальными для работы грунтами являются глинистые отложения (3) и пески (4)

По совокупности физико-механических свойств вместе с буримостью породы условно делятся на:

• Твердые или скальные. Они способны раскалываться, дробиться, постепенно разрушаются при бурении с высокой скоростью и давлением. Твердые породы представлены в верхней части отложений известняками, песчаниками, мергелями, доломитами и т.п.
• Пластичные. Они легко или относительно легко поддаются резке ножом и буровым инструментом, в том числе наконечником абиссинской скважины. К пластичным представителям относятся глины, суглинки, супеси с высоким числом пластичности.
• Сыпучие. Они не держат форму, т.к. состоят из несоединенных друг с дружкой частиц. При насыщении водой некоторые пылеватые виды могут «плыть». К сыпучей разновидности относятся пески всех категорий по крупности, гравийно-галечниковые, дресвяно-щебнистые и подобные отложения.

В распоряжении домашних мастеров, желающих заняться устройством абиссинского колодца, нет бурового инструмента для проходки всех перечисленных типов грунтов. Самостоятельные буровики смогут пересечь лишь пластичные и сыпучие категории. Раздробить твердую породу наконечником абиссинского колодца невозможно.

Для устройства и нормальной работы абиссинской скважины идеально подходят осадочные отложения: гравий, щебень, галька с заполнителем, пески, супеси, суглинки (+)

Не стоит пытаться разбить крупный валун: лучше немного переместиться и там снова начать выработку. Тем более что демонтаж водозаборного устройства производится в разы быстрее установки.

Кроме ограничений по буримости на возможность сооружения скважины-иглы влияет высота зеркала воды. Дело в том, что извлечение ее из тонкоствольной выработки можно поручить только поверхностному насосному оборудованию. Большинство марок поверхностных насосов готово поднять воду с глубины не более 8 м.

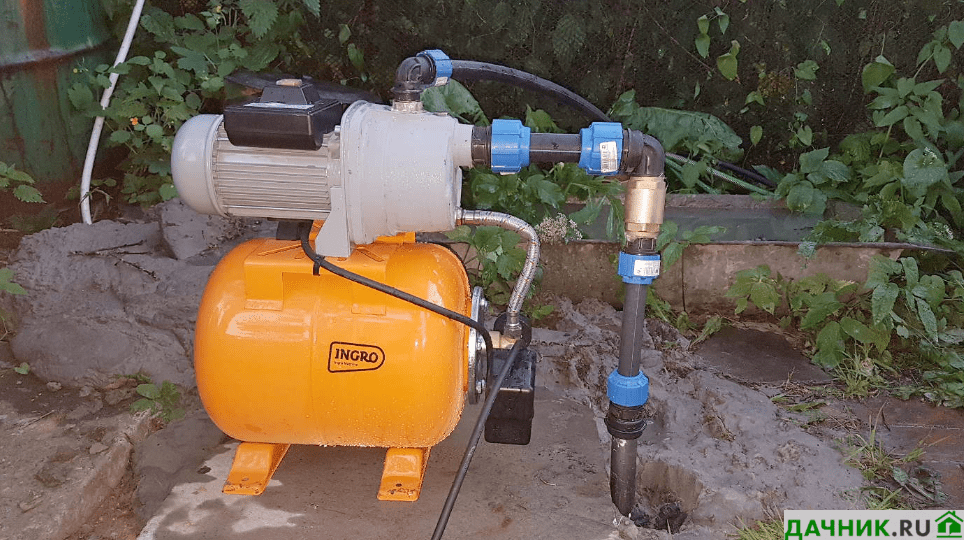

Для откачки воды из скважины-иглы применяется поверхностное насосное оборудование, извлекающее воду с глубины в среднем 8 – 10 м

Даже если в техпаспорте глубина всасывания указана порядка 10 м, нельзя забывать о стандартных потерях давления в стволе и о том, что насос обычно транспортирует воду еще и по горизонтальному участку.

Каждые 10 м горизонтального перемещения отнимает у глубины всасывания по 1 м. К тому же поверхностные насосы настоятельно рекомендовано располагать в закрытых помещениях, а они зачастую удалены от места забора воды.

Если кроме абиссинской скважины нет совершенно никакого выхода, а глубину появления воды в близлежащих колодцах фиксируют на 12 – 15 м от поверхности земли, то для подъема воды следует запастись эрлифтом или ручным насосом, способным качать воду с означенной глубины.

Для откачки воды с глубины более 15 – 20 м можно использовать эрлифт, который выгодно кроме транспортировки воды выполняет насыщение ее кислородом

Полезная информация о том, как на участке найти воду для колодца и оценить расположение водоносных слоев представлена в этой статье.

Альтернативный вариант адаптации водозаборной иглы к неподходящему уровню грунтовой воды заключается в устройстве приямка. Перед забивкой колонны в землю выкапывается шурф глубиной около метра, шириной удобной для работы лопатой в нем. Забивка штанг начинается тогда со дна шурфа. Насос в подобных ситуациях устанавливается в приямок.

Если грунтовые воды на участке залегают ниже, чем максимальная глубина всасывания насоса, сооружают приямок и в нем располагают насосное оборудование

Конструктивная специфика скважины иглы

Конструкция скважины-иглы проста и надежна, а стоимость материалов невысока. Поскольку устройство не занимает много места, его можно установить даже на небольшом дачном участке. При необходимости иглу легко демонтировать и перенести на другую площадку. Срок службы скважины может составить от 10 до 30 лет. Это зависит от характера грунта, количества воды под ним, качества использованных материалов и соблюдения технологии обустройства.

Самый простой способ сооружения автономного водоснабжения — абиссинская скважина. Ее глубина не достигает 15 м, а значит, и затрат как денежных, так и физических в процессе работ будет гораздо меньше.

Типовая схема устройства

Основными функциональными элементами колодца-иглы являются:

• узкие стальные трубы, герметично соединенные между собой с помощью муфт;
• наконечник из закаленной стали, имеющий форму копья;
• фильтр, задерживающий частицы грязи и микроорганизмы;
• входной клапан, задерживающий воду и не выпускающий ее обратно;
• насосное оборудование — ручное типа колонки или электрическое.

Отрезки металлических труб соединяются между собой. На конце монтируется погружной наконечник с несколькими отверстиями для поступления воды. Не следует использовать штанги из чугуна — этот сплав слишком хрупкий и может легко расколоться при забивке. Диаметр водонапорного ствола должен быть от 2 до 4 см, длина каждого отрезка составляет 1,5-2 м. Наконечник-копье имеет длину 10-12 см и диаметр на 1 см больше основного ствола.

Ручной насос состоит из нескольких частей:

• стакана — отрезка стальной трубы диаметром 10 см;
• патрубков для всасывания и выпуска воды;
• рычага;
• поршня-шатуна;
• обратного клапана;
• нескольких уплотнительных прокладок.

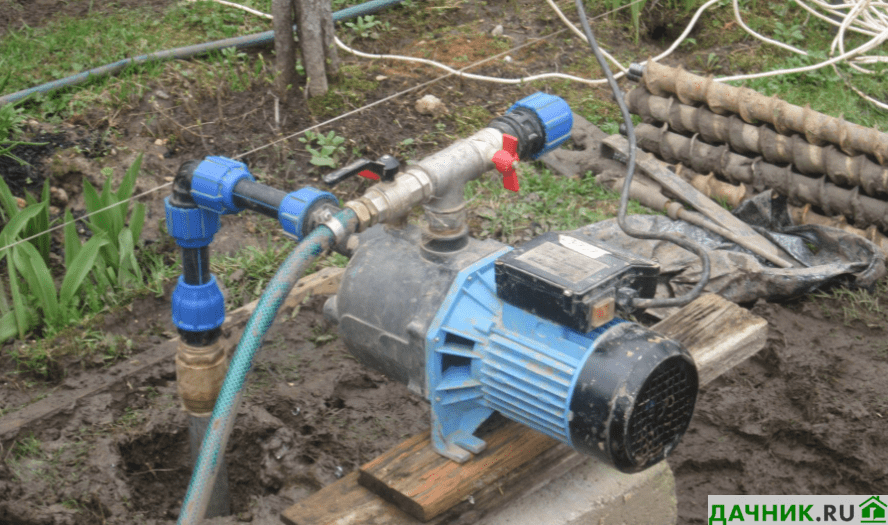

Вместо ручной помпы или в комплекте с ней можно установить автоматическое устройство. Оно будет набирать воду в подготовленный резервуар и самостоятельно отключаться при его заполнении.

Особенности изготовления ствола

Пробурить отверстие в почве и установить трубу можно несколькими методами:

1. Шнековым бурением — применяется компактный садовый бур.
2. Забиванием штангой — используется шестигранный металлический штырь, которым ударяют по наконечнику.
3. Забиванием бабкой — тяжелым грузом с отверстием.

К нижнему отрезку ствола приваривают наконечник. Эта часть будет принимать воду, для чего в ней сверлят 30-40 отверстий в шахматном порядке. На этом участке устанавливается металлическая сетка-фильтр.

Колодец не должен находиться вблизи от жилого строения. Оптимальным расстоянием между этими конструкции считается 10-12 м

Также стоит обратить внимание и на расположение рядом с колодцем септика или простой сливной ямы

Подготовленную штангу устанавливают в нужном месте вводят в почву путем бурения или забивания. По мере того как труба углубляется в грунт, ее наращивают с помощью муфт до нужной длины. Между первой и второй штангами устанавливается обратный клапан. Это может быть пластмассовый шарик, который будет пропускать воду только по направлению к насосу. Когда наконечник достигает слоя песка, его погружают еще на 50 см. Уровень воды в трубе должен быть около 1 м.

На верхний конец ствола накручивается ручное приспособление для закачки. Чтобы исключить «заглатывание» системой воздуха, места соединения уплотняют паклей и герметиком.

После завершения работ по установке колодец прокачивают до получения чистой воды. Вначале выходит воздух из труб, затем грязная вода, и только в конце очищенная. Площадку вокруг иглы бетонируют так, чтобы ее уровень был выше грунта на 6-8 см.

Если вода залегает слишком низко, дополнительно выкапывается приямок — шахта глубиной 1 м и с достаточной для работы площадью. При этом способе обустройства бурение скважины начинают со дна приямка. Здесь же устанавливают насос.

Усовершенствование допотопного фильтра

Простейшее устройство для очистки воды способно задержать песок и небольшие камни, но легко пропускает более мелкие частицы. Чтобы получить чистую воду, фильтр нужно доработать. Для этого необходимо:

Поверх штанги намотать нержавеющую проволоку. Расстояние между витками должно быть 2-3 мм.
Сверху проволока плотно закрывается стальной сеткой, края которой припаиваются к трубе

Припой должен быть только оловянным, так как свинцовый может ухудшить качество воды.
Важно, чтобы диаметр готового участка не превышал таковой у наконечника. В противном случае детали очистительного сооружения легко отсоединятся при забивке в почву.

Сетка для фильтра должна быть изготовлена из нержавеющей стали, но ни в коем случае не из цветных металлов. Латунный вариант быстро подвергается коррозии.

Мини скважина в колодце

Абиссинскую скважину забивают как на поверхности, так и внутри старого колодца. Вот почему хозяева частных домов и дач выбирают скважину-иглу:

Её возможно сделать своими руками. А если вы приглашаете мастеров, это обойдётся дешевле, чем рыть новый колодец или углублять его скважинами с обсадной трубой.
Абиссинская скважина, забитая с соблюдением всех правил, обеспечит вас чистой водой. В неё не будут попадать талые и дождевые потоки (хотя, конечно, внутрь скважины ставится фильтр).
Средний срок службы абиссинских колодцев – 30-40 лет. Кстати, в Эфиопии ещё остались действующие скважины со времён «абиссинской операции» англичан!

Что нужно учитывать при создании колодца

К сожалению, обустроить абиссинский колодец можно не на любом участке. Причина тому в некоторых ограничениях, касающихся глубины водоносного слоя, типа грунта, количества воды и её качества. Разберёмся с этим более подробно:

Абиссинский колодец бурят до первого водоносного слоя, но глубина его залегания не должна превышать 8 м. Если вода находится глубже, поднять её наверх без мощного насоса будет затруднительно, а скважину-иглу можно оборудовать только ручным поршневым насосом. Чтобы понять, насколько глубоко проходит водоносный слой, возьмите 15-метровую верёвку с грузом и проверьте несколько колодцев, расположенных по соседству. Не менее важным фактором является состав почвы на участке. Пробурить скважину в мягком и лёгком песчаном грунте не составит никакого труда, тогда как на тяжёлую глинистую почву придётся потратить больше усилий

Если же земля на участке каменистая и содержит множество крупных валунов, возможно, от создания абиссинского колодца лучше вообще отказаться

При обустройстве скважины-иглы следует обратить внимание и на то, соответствует ли вода санитарным нормам. Дело в том, что в верхний водоносный слой часто попадают различные загрязнения, источниками которых являются соседские выгребные ямы, поля, насыщенные нитратами и пестицидами, расположенные поблизости заводы и фабрики и т.п. Наиболее уязвимым становится водоносный горизонт, расположенный на глубине до 15 м

Наиболее уязвимым становится водоносный горизонт, расположенный на глубине до 15 м

Качество воды следует проверить ещё до начала бурения скважины, а для этого образцы жидкости можно взять из соседних колодцев. Воду нужно сдать на химический и бактериологический анализы, причём делать это лучше в конце весны, когда грунт насыщен максимальным количеством удобрений

Ещё один параметр, который стоит принимать во внимание – это дебит скважины. Дебит – это предельный объём воды, который можно получить из скважины за 1 час. При обустройстве абиссинского колодца этот показатель будет зависеть от насыщенности водоносного горизонта

Забивная скважина способна давать от 0,5 до 4 м³ воды в час, и если кто-то поблизости уже имеет на своём участке абиссинский колодец, лучше выяснить, на какой объём воды можно рассчитывать

При обустройстве абиссинского колодца этот показатель будет зависеть от насыщенности водоносного горизонта. Забивная скважина способна давать от 0,5 до 4 м³ воды в час, и если кто-то поблизости уже имеет на своём участке абиссинский колодец, лучше выяснить, на какой объём воды можно рассчитывать.

Наиболее уязвимым становится водоносный горизонт, расположенный на глубине до 15 м. Качество воды следует проверить ещё до начала бурения скважины, а для этого образцы жидкости можно взять из соседних колодцев

Воду нужно сдать на химический и бактериологический анализы, причём делать это лучше в конце весны, когда грунт насыщен максимальным количеством удобрений

Ещё один параметр, который стоит принимать во внимание – это дебит скважины. Дебит – это предельный объём воды, который можно получить из скважины за 1 час. При обустройстве абиссинского колодца этот показатель будет зависеть от насыщенности водоносного горизонта

Забивная скважина способна давать от 0,5 до 4 м³ воды в час, и если кто-то поблизости уже имеет на своём участке абиссинский колодец, лучше выяснить, на какой объём воды можно рассчитывать

При обустройстве абиссинского колодца этот показатель будет зависеть от насыщенности водоносного горизонта. Забивная скважина способна давать от 0,5 до 4 м³ воды в час, и если кто-то поблизости уже имеет на своём участке абиссинский колодец, лучше выяснить, на какой объём воды можно рассчитывать.

Как монтируется абиссинская скважина

1. Выбор местоположения скважины. Это наиболее ответственный этап. Для установления возможного местоположения скважины следует ориентироваться на примеры ранее оборудованных скважин в прилегающей местности, на расположение колодцев, наличие стоков воды и ручьев. Необходимо определить вероятную глубину залегания водоносного слоя, особенно если поставить задачу получения качественной питьевой воды из скважины.

В средней полосе России глубина залегания водоносных пластов колеблется в пределах 2-15 м.

1. На выбранном месте участка выкапывают колодец или бурят скважину диаметром 80-100 мм на глубину не более 1 м.

Шнековое бурение является наиболее предпочтительным вариантом сооружения колодца, который будет выполнять функцию направляющей при установке иглофильтра. При отсутствии необходимого бурильного оборудования такой колодец можно выкопать вручную, используя шанцевый инструмент. В мягких грунтах можно сделать колодец, забивая трубу соответствующих размеров ударами кувалды и вынимая грунт с помощью желонки или вымывая с помощью струи воды под давлением.

1. В колодец устанавливают подготовленный иглофильтр (трубу с наконечником и оборудованным фильтром).
2. Следующим этапом является погружение иглофильтра в грунт. Для этого применяют способы забивания: бабой; штангой.

Наиболее распространен способ забивания бабой. Его применяют при диаметре трубы малого диаметра (30 – 40 мм). Баба, изготовленная из дисков, имеет отверстие по оси и две рукоятки, за которые бабу подвешивают над скважиной на треноге из штанг. На расстоянии 0.5-1,0 м от верхнего края трубы закрепляют подбабок – специальный хомут, стягиваемый болтами, который служит упором, воспринимающим удары бабы при падении.

Надетую на трубу бабу циклически поднимают вверх и отпускают, обеспечивая падение с определенной высоты. При этом происходит забивание трубы ударами по подбабку. По мере углубления иглофильтра в землю и наращивания длины трубы новыми отрезками, подбабок перемещают вверх в новую рабочую позицию.

Масса бабы может легко варьироваться в зависимости от условий грунта. Целесообразно использовать бабу массой 40-50 кг. Схема забивания иглофильтра бабой показана на рисунке.

Как сделать абиссинскую скважину своими руками. Процесс забивания скважины в грунт.

Забивание штангой применяют при диаметре трубы для иглофильтра более 50 мм. Штангу подвешивают на треноге и опускают внутрь трубы. Циклически поднимая и отпуская штангу, производят удары по верхнему торцу наконечника, приваренного внизу трубы иглофильтра.

Масса штанги может составлять 10-20 кг в зависимости от её диаметра и длины. В качестве штанги можно использовать стандартный стальной лом, масса которого при длине 150-170 мм может составлять 8-10 кг.

Забивание штангой обеспечивает более эффективное обустройство скважины по сравнению с забиванием бабой. При этом исключается деформация трубы иглофильтра при погружении в грунт и её заклинивание. Недостатком является малый вес штанги, что приводит к меньшей скорости погружения иглофильтра по сравнению с забиванием тяжелой бабой.

Для облегчения погружения трубы в грунт в неё периодически заливают воду, которая может вытекать из нижней части трубы через систему отверстий, просверленных выше наконечника. Вода обеспечивает более легкое погружение наконечника в грунт.

Для ускорения погружения иглофильтра в землю можно нагружать трубу сверху дополнительным грузом из дисков, устанавливаемых на хомут, закрепленный в верхней части трубы.

При погружении наконечника в водоносный слой или полость в грунте, вода с шумом уходит вниз и ее уровень в трубе резко понижается, что и является показателем достижения источника воды в грунте.

После достижения водоносного слоя необходимо промыть иглофильтр водой под давлением для удаления из трубы остатков грунта и загрязнений, возникших при погружении устройства в грунт. Площадку вокруг скважины следует забетонировать во избежание загрязнения скважины сточными или дождевыми водами.

Абиссинская скважина своими руками

Особенностью конструкции является то, что водонапорная труба имеет небольшой диаметр и является одновременно обсадной и эксплуатационной.

Типовая схема устройства

Забойная скважина состоит:

Типовая схема обустройства абиссинской скважины.

• из насоса (располагается на поверхности);
• из ствола;
• из фильтра;
• из наконечника (находится в воде).

Для устройства скважины можно детали сделать самостоятельно или заказать их изготовление. Понадобятся:

• стальные бесшовные трубы с толстыми стенками, толщина ствола не оказывает влияния на приток воды, но конструкцию большого диаметра труднее забивать;
• наконечник длиной 10 см.

Наконечник — это металлическая игла абиссинского колодца, пробивающая почву. Его диаметр в самой широкой части должен быть на 2-3 см больше наружного диаметра ствола и фильтра, это необходимо для уменьшения их трения о грунт. Наконечник может иметь форму конуса или пирамиды. Его вытачивают из стали на токарном станке. Сварные конструкции не используют — они не выдержат нагрузки.

Особенности изготовления ствола

Ствол скважины состоит из металлических труб длиной 1,2-1,5 м и одного отрезка длиной 1 м, который полностью уйдет в водоносный слой, на его конце находится наконечник. Лучший вариант — бесшовные стальные водогазопроводные изделия с наружным диаметром 25-40 мм. На их концах делают по 7 витков резьбы, она должна быть качественной, чтобы выдержать забивку ствола.

Способы :

• забивание штангой — небольшим металлическим прутом;
• кувалдой или бабкой;
• .

Особенности изготовления ствола.

При забивании труб лучше пользоваться бабкой, т.к. ее поверхность позволяет центрировать удар и избежать перекосов. Ствол колодца делают в такой последовательности:

1. Снимают 20-30 см дерна и бурят скважину диаметром 15-20 см на глубину 1 м или роют шахту той же глубины сечением 0,7х0,7 м.
2. Над скважиной устанавливают треногу без настила, т.к. длина забиваемых фрагментов небольшая, и крепят над ней груз весом 25-30 кг (бабку).
3. В центре скважины ставят трубу с фильтром, обеспечив ее устойчивость, и вбивают ударами падающей бабки.
4. Ствол наращивают, прикручивая отрезки резьбовой муфтой. Для прочности соединения в резьбу укладывают сантехническую паклю.

Если фрагмент вбивается с трудом, в него заливают воду и останавливают работу примерно на 1 час, пока она не впитается в землю. Но, если почва слишком твердая, применяют предварительное бурение скважины и опускают ствол в нее. Метод уменьшает опасность деформирования соединений.

Убедиться, что игла достигла водоносного слоя, можно такими способами:

• в ствол опускают небольшую трубку, при соприкосновении ее с водой будет слышен хлопок;
• подливают в ствол воду, она будет уходить быстро, если игла находится в жидкости.

Усовершенствование допотопного фильтра

При качественном процеживании не будет происходить забивания скважины в любых типах грунтов, даже в глине, она прослужит дольше с высокой производительностью. Хороший фильтр должен быть максимально пористым. Его можно сделать своими руками, взяв за основу оцинкованную трубу длиной 60 см, толщиной 3 мм и внутренним диаметром 25 мм. На каждой стороне сверлят отверстия диаметром 1-1,5 см с шагом 3-4 см. Всего необходимо 40-60 отверстий.

Чтобы улучшить качество воды, устройство совершенствуют:

Дополнительный фильтр.

1. Участок с отверстиями обматывают нержавеющей проволокой диаметром 1,5 мм, делая расстояние между витками 4 мм.
2. Сверху плотно покрывают слоем нержавеющей сетки галунного плетения, которая не пропускает мелкие частицы песка и глины. Прикрепляют ее хомутами или приваривают припоем без добавления свинца.

Модернизация увеличивает срок службы системы в 2-3 раза.

Технология создания скважины

Абиссинский колодец обустраивают двумя способами: забивкой или бурением скважины. Для осуществления первого метода применяют так называемую забивную бабу, а в процессе работы в трубу периодически льют воду. В тот момент, когда вода резко уйдёт в грунт, трубу вкапывают ещё на 50 см, а затем монтируют насос. Забивной способ хорош в том случае, когда вы создаёте колодец самостоятельно, но метод этот не лишён недостатков. Во-первых, если на пути трубы попадётся валун, игла может полностью испортиться. Во-вторых, при забивании колодца можно пропустить водоносный слой.

Второй способ, предполагающий бурение скважины, требует помощи мастеров и привлечения специального оборудования, зато при осуществлении этого метода вы гарантировано найдёте воду в колодце.

Забивать скважину-иглу можно несколькими способами:

1. При помощи скользящей бабки и подбабка – специальной детали, которая плотно охватывает трубу и не соскальзывает вниз. В процессе забивания иглы рабочий поднимает бабку и с силой опускает её вниз, на подбабок. Деталь постепенно перемещают вверх по трубе и работают таким же способом до тех пор, пока не будет найден водоносный слой.
2. Второй метод создания абиссинского колодца – забивка торцевой бабкой с заглушкой. В подобном случае удар приходится на верхнюю часть трубы, заглушка же устанавливается на торце для того, чтобы обезопасить резьбу от повреждения. Этот способ хорош тем, что позволяет использовать максимальную силу удара.
3. Забивать скважину можно и при помощи штанги. В этом случае нет опасности согнуть трубу, а сам процесс происходит легче и быстрее. Забивную штангу можно сделать из шестигранника или круглого прута. Отдельные части прутков скручивают между собой с помощью резьбового соединения. Чтобы после окончания работы штангу можно было извлечь из земли, длина её должна быть большей, чем глубина залегания водоносного слоя.

Бурение

Этот способ используется часто для прохождения грунта до плывуна, как называют насыщенный водой песчаный слой, который из-за своей рыхлости может осыпаться сразу после продвижения в нем бура. Чтобы избежать этого, бурение скважины совмещают с погружением обсадной трубы.

Буры для производства абассинской скважины иглы можно сварить в домашней мастерской. Оптимально использовать две модификации:

• рамочный бур, представляющий собой П-образную конструкцию, и использующийся для прохождения плотного глинистого слоя,
• рамочный бур с цилиндром, который установлен внутри рамки и служит для сбора и последующей эвакуации грунта из канала.

Технология бурения достаточно проста – прохождение слоев грунта осуществляется последовательно, с постепенным наращиванием рабочей части штангами. На этапе бурения буром с цилиндром лучше использовать лебедку (покупную или собранную самостоятельно из стартера и троса, оснащенных ограничительными шайбами и установленных на подставку). Такое приспособление позволит легко извлекать из канала бур, штанги и скопившийся в цилиндре грунт, которые в сумме дают немалый вес.

Забивка бабкой с подбабком

Подбабком называют конусообразный элемент, закрепленный на штанге с помощью упорной шайбы. Несложная конструкция позволяет достичь максимальной эффективности.

Скользящая по штанге бабка, падая после подъема, отдает подбабку энергию, благодаря чему штанга входит в грунт. Для того чтобы избежать разрушений, конус подбабка должен быть изготовлен из более прочного материала, чем бабка. Упорная шайба не дает конусу слететь со штанги даже при очень сильных ударах. Напротив, в это время он «садится» еще прочнее.

Забивка бабкой с заглушкой

Для реализации этого способа используют не скользящую по штанге, а торцевую бабку. Для защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется использовать бабки от 30 кг и более.

Забивка штангой

Оборудование для забивки штангой – шестигранные пруты, диаметр которых позволяет поместить их в колонну. Каждый из них снабжается резьбой для наращивания длины (внутренней с одной стороны и наружной с другой). Для надежности крепления длина участков с резьбой должна быть не менее 2 см. Процесс забивания обсадной трубы, погруженной в пробуренную скважину, заключается в бросании прута в полость штанги.

Как выкачать воду наверх

Добравшись до водоносного слоя, готовят рабочую площадку размерами, не меньше 3×3 м. В качестве бура для абиссинской скважины своими руками используют трубы.

Для бурения нужны:

1. Трубы 1,5–2 м длиной, имеющие на краях для фиксации муфт резьбу;
2. Муфты из стали с резьбой;
3. Фильтр, имеющий отверстия;
4. Привариваемый к трубе заострённый наконечник, прорезывающий землю.

В трубоводе линия воды установится на конкретном уровне после выкапывания колодца. Подавляющая часть популярных типов насосов приспособлена к глубине зеркала воды до 8 м.

Их отличительные признаки:

1. В некоторых случаях собственники участков пользуются насосом как для подъёма, так и для передвижения воды по горизонтали;
2. Одновременно такое движение на глубине 10 м сводит к минимуму наибольшее углубление всасывания на 1 м;
3. При нахождении водоносного пласта на глубине не больше 15 м приобретают струйный либо ручной насос для выкачки воды. Особенности функционирования насоса струйного типа – внизу колодца под большим давлением прокачивается воздух. За счёт этого происходит выталкивание жидкости на поверхность.

Таблица 1.2 – Требуемая производительность насоса

Дебит колодца, л/мин	Данные производительности по документам, м3/ч	Производительность фактическая, м3/ч
15-20	1.8-2.5	0.9-1.2
20-25	2.5-3.0	1.2-1.5
25-30	3.0-3.7	1.5-1.9

Что лучше — колодец или абиссинская скважина

Обычные колодцы по-прежнему часто используют на дачных участках. Строительство этого объекта является наиболее дешевым вариантом водоснабжения. Весь комплекс работ по рытью такого сооружения глубиной 12 м обойдется около 65-70 тыс. руб. При этом копка одного кольца в тяжелом глинистом грунте стоит 15 тыс. руб.

К достоинствам колодцев относятся:

• сравнительная дешевизна постройки;
• бесперебойная подача воды;
• простота эксплуатации;
• продолжительность службы.

Недостатком считается небольшой объем подаваемой воды, возможность загрязнения верховодкой, необходимость в регулярной очистке и дезинфекции.

Строительство абиссинского сооружения займет меньше времени. Его можно устроить в подвале или помещении другого вида. Вода из такой скважины более чистая, поскольку в нее закрыт доступ посторонним предметам и верховодке. Ее можно употреблять без очищения. Абиссинская скважина обладает достаточно высокой производительностью. Продолжительность службы сооружения иногда достигает 30 лет.

К недостаткам можно отнести тот факт, что строительство абиссинских скважин возможно только на мягких и рыхлых почвах. Применение самовсасывающего насоса допускается только при глубине до 8 м. Угроза заиливания вызывает необходимость в постоянном использовании.
