Алюминиевые радиаторы отопления: технические характеристики + монтаж

Преимущества и недостатки

Плюсы приборов отопления:

Экономичность. Достигается быстрым нагревом элементов.
Малый вес. Облегчает процесс установки и демонтажа.
Можно установить или уже есть регулятор изменения температуры теплоносителя.
Высокий КПД.

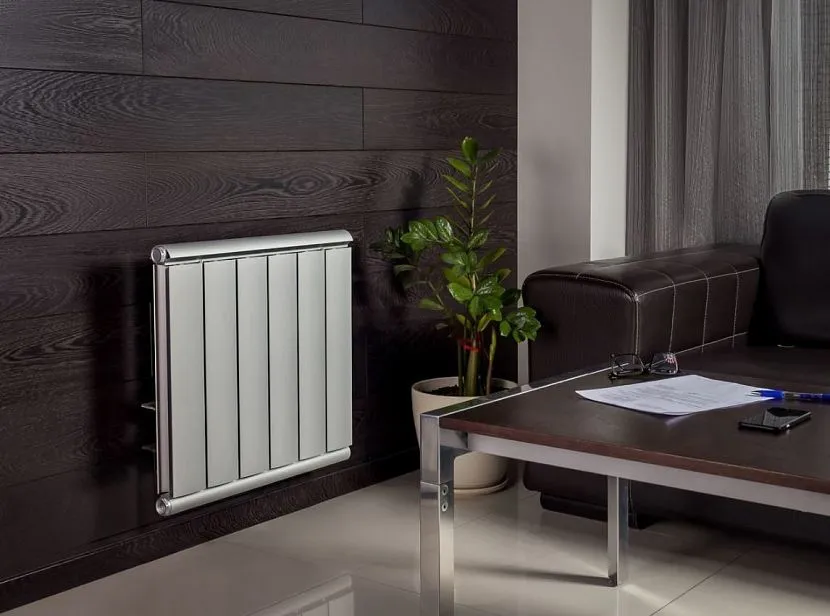

Нельзя не отметить эстетическую сторону батарей – такие приборы выглядят красиво, а благодаря компактности удобно встраиваются в ограниченные пространства.

Минусы:

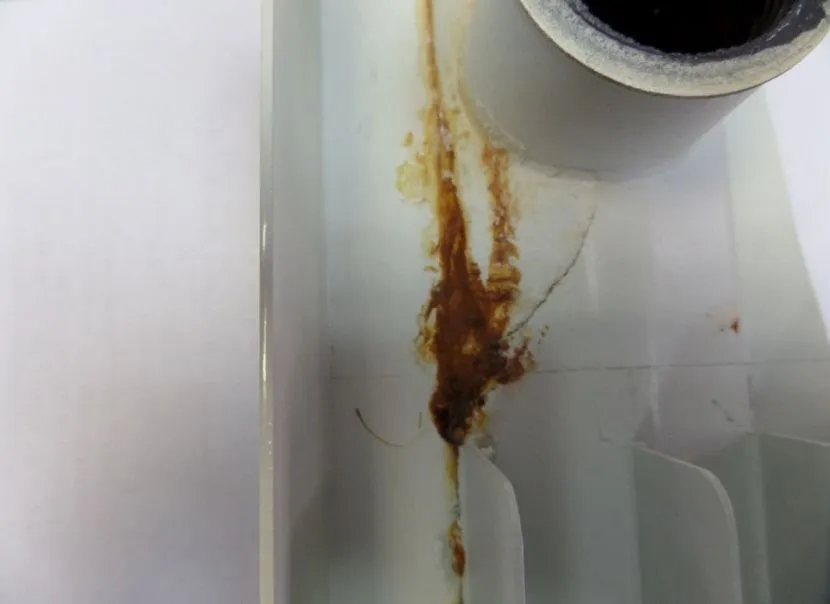

есть риск протечки в межсекционных стыках;
неравномерность распределения тепла – наибольшей зоной скопления считается ребристая часть батареи;
малая конвекционная отдача;
есть риск образования газов;
низкая стойкость к коррозии (кроме анодированных изделий);
реакция на нестабильность показателя давления.

Специалисты отмечают высокие требования изделий к теплоносителю. Лучше выбирать теплоноситель для алюминиевых радиаторов отопления с нейтральным pH, без присадок и антифризов. Последнее условие невыполнимо в домах сезонного проживания, поэтому перед покупкой следует тщательно взвесить все достоинства и недостатки приборов.

Схемы установки

Алюминиевые радиаторы подходят как для двухтрубной, так и для однотрубной разводки. В первом случае подключение подающей трубы и отводящей происходит параллельно, они не зависимы друг от друга и соединяются через конечный прибор системы отопления.

Существует несколько схем подключения алюминиевых приборов:

диагональное;
боковое;
нижнее.

Все схемы различаются между собой не только способом установки, но и качеством теплоотдачи.

Диагональное

Самым эффективным и распространенным методом установки является диагональное подключение (потеря тепла составляет не больше 2%). Способ хорошо подходит для радиаторов с большим числом секций. Подающий трубопровод соединяют с одним из верхних патрубков. Отводящая труба подсоединяется к нижнему с противоположной стороны.

Данный способ обвязки применяют в основном для двухтрубных систем отопления, потому что при однотрубной системе теплоноситель заметно теряет тепло по мере прохождения через каждый радиатор.

Боковое (одностороннее)

Схема схожа с диагональным подключением: подающая горячую воду труба — сверху, отводящая — снизу, но установка производится к патрубкам, расположенным на одной стороне

Важно не перепутать трубы и не поменять их местами

Данный метод чаще применяется в многоэтажных домах с небольшими радиаторами. Он не годится для приборов с числом секций более 15, так как при большем их количестве дальняя (противоположная месту подключения) сторона агрегата прогревается плохо.

Нижнее

Такое подключение производят к патрубкам, расположенным в нижней части нагревательного прибора. Эта схема монтажа позволяет спрятать трубы отопительной системы под пол, что выгодно с точки зрения дизайна.

Но теплоотдача при такой установке значительно ниже (примерно на 15% меньше номинального значения мощности радиатора).

Виды алюминиевых батарей отопления

Соединение из алюминия с кремнием называется силумином, и именно из него производятся литые секционные модели радиаторов. Хотя кремния в сплаве всего 12%, он дает необходимую прочность будущей конструкции, которая производится методом литья под большим давлением. В результате получаются отдельные секции необходимой высоты и ширины. Затем эти элементы при помощи ниппелей собираются в единую конструкцию.

Срок службы алюминиевых радиаторов изготовленных литым способом значительно превышает их аналоги, произведенные путем экструзии.

В этом случае металл размягчают и просто продавливают под прессом через определенный профиль. Полученные элементы скрепляют при помощи пайки в единое монолитное устройство. К такому радиатору нельзя добавить нужное количество секций, или, наоборот, убрать их. Они не способны выдерживать высокое давление, поэтому пригодны исключительно для автономных систем отопления.

Анодированный тип батарей является самым дорогим и наиболее прочным и качественным. Выполненные из очищенного алюминия, они обладают невероятной прочностью и способны выдерживать давление до 50 атмосфер. Кроме того, специальная обработка в виде анодного оксидирования оберегает готовую конструкцию от коррозии.

Каким бы методом ни были они изготовлены, характеристики алюминиевых радиаторов отопления, указанные в техпаспорте изделия, подскажут, где их можно использовать и срок их эксплуатации.

Рабочее и опрессовочное давление, в чем разница?

В технических паспортах алюминиевых (да и всех прочих) теплообменников производитель указывает два вида давления, которое способна выдержать батарея: рабочее и опрессовочное.

Что означают эти два показателя, которые используют производители алюминиевых радиаторов? Без определенной подготовки в этой терминологии рядовому пользователю не разобраться. В качестве подготовительной можете использовать следующую информацию:

Рабочее давление – то, при котором происходит эксплуатация отопительного прибора, стандартные показатели – 10-15 атмосфер.
Опрессовочное – давление, при котором проводят испытания системы накануне отопительного сезона. В централизованных системах это значение составляет и до 30 атмосфер, что для алюминиевых батарей очень много.

Проверка системы, устроенной в частном (пусть и несколькоэтажном доме) для радиаторов из алюминия проводится в более щадящем режиме, в многоквартирном проверочные работы происходят с использованием максимального давления. Поэтому использование батарей из алюминия нежелательно в многоэтажках – их попросту может разорвать.

Основные характеристики

Алюминиевые радиаторы характеризуются способностью работы при повышенных давлениях и температурах. Диапазон рабочих давлений составляет от 8 до 20 атмосфер, а рабочая температура может достигать 130ºС.

К основным тех. характеристикам можно отнести:

межосевое расстояние;
габаритные размеры (высота, глубина и ширина секции);
количество секций;
тепловая мощность;
рабочее давление;
разновидность теплоносителя;
масса секции;
рабочий объем одной из типовых секций прибора;
температура максимального разогрева теплоносителя;
устанавливаемый производителем гарантийный срок эксплуатации.

Межосевое расстояние, величина теплоотдачи и габариты

Межосевое расстояние является основным присоединительным размером данных отопительных приборов. Оно определяет возможность установки изделий конкретного размера при уже существующей разводке трубопровода. Алюминиевые секционные радиаторы имеют межосевые размеры от 200 до 800 мм.

Схема необходимого расстояния от поверхностей при монтаже радиатора. Нажмите на фото для увеличения.

Устройство также характеризуется величиной теплоотдачи, потребное значение которой находится расчетным путем. Мощность определяемая для одной из радиаторных секций находится в пределах от 100 до 212 Вт.

Габаритные размеры также учитываются при выборе прибора. Наиболее распространены модели, высота которых равна около 40 см. Что касается длины изделия, то ее величина зависит от количества секций и их ширины. Количество секций подбирается исходя из того, какая мощность обогрева требуется для конкретного помещения.

Выбор

На что обратить внимание при выборе радиаторов?

Для нас важны два параметра:

Тепловой поток на секцию. Чем больше, тем лучше. Увеличение тепловой мощности достигается увеличением площади оребрения секции;

Межосевое расстояние между коллекторами секций (оно непосредственно связано с высотой радиатора). Если вы меняете чугунную батарею на алюминиевую, стоит выбрать радиатор с межосевым расстоянием 500 мм: он встанет на место старого без серьезной переделки подводки. Низкие радиаторы (200 и 350 мм) монтируются под низкими подоконниками или панорамными окнами, создавая тепловую завесу перед ними. Высокие батареи (800-1200 мм) обеспечивают максимальную теплоотдачу при небольшой длине.

Плохо греют

Если батареи стали холоднее, при том, что котел работает на полную мощность, искать проблему придется именно со стороны радиаторов.

Однако прежде всего следует обратить внимание на показания манометра перед и после фильтра, на работу циркуляционного насоса, а также настройки терморегуляторов, установленных по контуру. Если с этими узлами все нормально, то остается проблема лишь с теплообменниками

Есть несколько причин, по которым алюминиевые батареи плохо греют:

Завоздушивание радиатора;

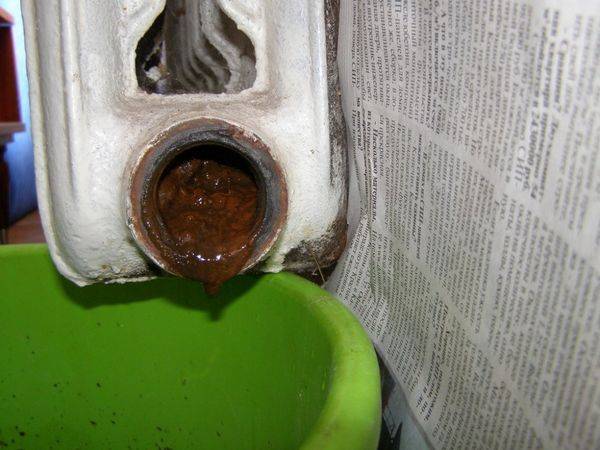

Батарея замусорена;
Изначально ошибка в подключении.

Последствия по всем причинам одно и то же – прерывается нормальный ток теплоносителя и, естественно, отсутствие теплообмена.

Грешить на радиатор следует в том случае, если холодными стали лишь несколько теплообменников в доме, в то время как остальные продолжают функционировать нормально.

Биметаллические радиаторы отопления: видео

Расчёт мощности радиаторов для всей комнаты

Умножая такие значения на полную площадь вашей комнаты, вы можете рассчитать, сколько именно вам нужно кВт тепла от устанавливаемого радиатора отопления.

Измерить площадь достаточно просто – ширина комнаты умножается на её длину. Стоит отметить, что если ваше помещение отличается достаточно сложным периметром, то в таком случае можно провести также более грубые измерения, но погрешность всегда должна трактоваться в большую сторону.

Также следует определиться с высотой каждой секции биметаллического радиатора, чтобы он подходил под место его установки. При этом, если у вас присутствуют высокие потолки или же увеличенная площадь окна, то в таком случае вам следует также умножить полученное вами значение на поправочный коэффициент, чтобы понять, в каком количестве устанавливать биметаллические радиаторы. Сколько секций биметаллического радиатора нужно, таким образом, посчитаем несколько иначе.

Для того, чтобы определиться с тем, какое количество секций радиатора нужно для вас, надо мощность, которая в соответствии с проведёнными расчётами требуется для отопления вашей комнаты, разделить на мощность, которую имеют секции той модели, которая пришлась вам по вкусу. Зачастую мощность секции в обязательном порядке указывается в паспорте каждого устройства, поэтому узнать ее не составляет никакого труда узнать, сколько кВт в биметаллическом радиаторе. В крайнем случае, можно посмотреть мощность в интернете.

Как уже известно, мощность, требуемая для нормального подогрева каждого м2, составляет приблизительно 100-120 Вт. Для того, чтобы определиться с мощностью батареи для вашего помещения, вы можете умножить его площадь на 100, а потом разделить на мощность, которую имеет каждая секция выбранной вами биметаллической батареи. Полученное число и будет нужным вам количеством секций радиатора.

Отдельно следует сказать о том, что определенные модели современных радиаторов могут иметь такое количество секций, которое кратно двум, а некоторые устройства не предоставляют возможности регулировки и имеют строго фиксированное количество секций.

В такой ситуации вам следует выбирать батарею с наиболее приближённым числом секций, однако обязательно их количество должно быть больше расчётного, потому что лучше сделать помещение немного более тёплым, чем всю зиму подмерзать.

Пример расчёта количества секций

30*100/200 = 15.

То есть, для обогрева такого помещения необходимо установить радиатор с 15 секциями. Использование данной формулы является актуальным для обычных помещений, имеющих высоту потолков не более трёх метров, а также только один дверной проём, окно и стену, выходящую наружу здания. В том случае, если расчёт количества биметаллических радиаторов отопления ведётся для нестандартных помещений, то есть тех, которые находятся на торце или же в углу здания, необходимо будет умножить полученное число на коэффициент

Другими словами, если бы рассматриваемая в вышеуказанном примере комната имела 2 наружные стены и 2 окна, необходимо было бы производить дальнейший расчёт как 15*1.2=18. То есть в данной ситуации потребовалось бы уже установить три радиатора, каждый из которых имеет по 6 секций.
