Ангельские глазки своими руками, установка

Крепим к фарам

Установка «ангельских глазок» не менее важный этап, чем их сборка. Здесь вам необходимо проделать следующие манипуляции:

разбираем корпус фары и вытаскиваем из него стекло;

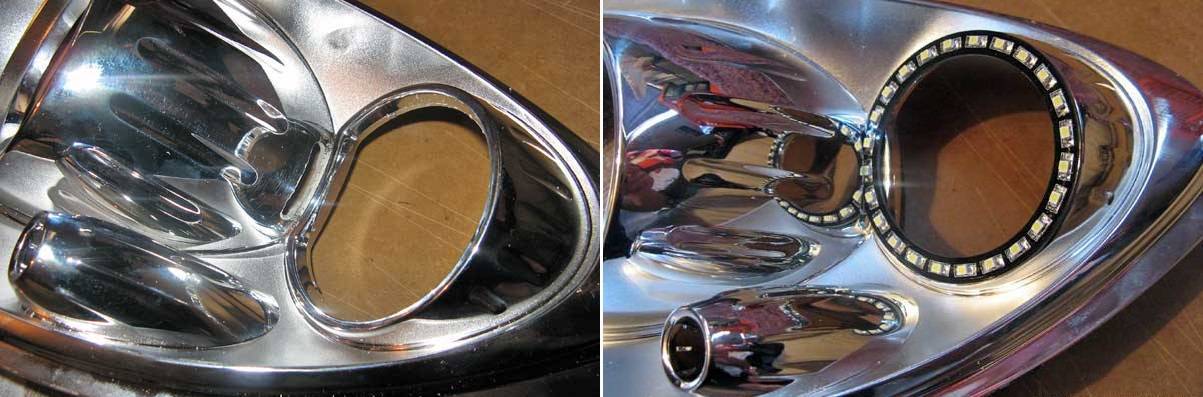

Установка кольца

• отражатель очищаем от грязи. Используйте для этого ватные палочки и чистящие химические средства;
• в ходе обработки избегайте прикасаться к поверхности отражателя руками;
• на стекло наносим герметик и устанавливаем на него самодельное светящееся кольцо, насечками наружу;

• после этого укладываем провода;
• между самой фарой и защитным стеклом наносим силикон, аккуратно заливая все поры;
• для высыхания силикона необходимо минимум полчаса.

Готовая фара

В завершении вам останется только протестировать работу фар с новой светодиодной установкой. Для этого подключите все провода к источнику питания. Здесь нужно разъединить штепсель, с помощью которого подключаются поворотники. Именно на него следует подключить «глазки». Теперь ваш автомобиль является обладателем красивого тюнинга. При этом такое самодельное устройство не только красивое, но и практичное. В случае правильной сборки всех элементов осветительного прибора, он прослужит вам верой и правдой долгие годы, давая яркий свет от фар.

Установка ангельских глазок со светодиодами на фары с линзами

Ангель­ские глаз­ки про­да­ют­ся раз­ных раз­ме­ров, обыч­но от 60 мм до 120 мм. Све­то­ди­од­ные ангель­ские глаз­ки содер­жат в набо­ре сами коль­ца со све­то­ди­о­да­ми, один кон­трол­лер с разъ­ёмом, пульт управ­ле­ния сме­ной цве­та ангель­ских гла­зок, вклю­чая режи­мы мига­ния. Крыш­ки диф­фу­зо­ра могут быть добав­ле­ны к коль­цам для более тра­ди­ци­он­но­го, одно­род­но­го внеш­не­го вида.

“Ангель­ские глаз­ки” в фары с лин­за­ми уста­нав­ли­ва­ют­ся на кожух. Его мож­но пред­ва­ри­тель­но покра­сить в чёр­ный цвет, что­бы коль­ца были луч­ше вид­ны.

Реко­мен­ду­ет­ся, что­бы коль­ца кре­пи­лись в трёх точ­ках через рав­ный интер­вал. Для креп­ле­ния све­тя­щих­ся колец внут­ри фары исполь­зу­ет­ся клей, дву­сто­рон­ний скотч или спе­ци­аль­ная про­во­ло­ка. Клей име­ет свои недо­стат­ки. Виб­ра­ции от езды и нагрев могут осла­бить кле­е­вое соеди­не­ние. Дву­сто­рон­ний скотч не все­гда мож­но исполь­зо­вать, так как внут­ри фары не все­гда есть под­хо­дя­щая поверх­ность для надёж­но­го креп­ле­ния таким спо­со­бом. Луч­ше исполь­зо­вать тон­кую про­во­ло­ку для под­ве­ши­ва­ния кар­тин. Нуж­но про­свер­лить малень­кие отвер­стия на кожу­хе лин­зы и при­кру­тить коль­ца про­во­ло­кой. Если сде­лать всё акку­рат­но, то полу­ча­ет­ся прак­ти­че­ски не замет­ное креп­ле­ние, если вплот­ную не при­гля­ды­вать­ся. Пре­иму­ще­ство тако­го спо­со­ба креп­ле­ния в том, что он очень надёж­ный, не осла­бе­ва­ет от виб­ра­ций и нагре­ва.

Если выбе­ре­те в каче­стве спо­со­ба креп­ле­ния колец кле­е­вое соеди­не­ние, то нане­си­те тон­кий слой клея на обрат­ную сто­ро­ну коль­ца и на рефлек­тор, в место, где будет уста­нав­ли­вать­ся коль­цо. Дай­те клею под­сох­нуть в тече­ние 10 минут перед про­тя­ги­ва­ни­ем про­во­дов. Акку­рат­но при­дав­ли­вай­те коль­цо к месту в тече­ние 5 минут. Ста­рай­тесь не дви­гать коль­цо, пока клей не засох­нет.

3 варианта сборки

Сделать ангельские глазки для любимого авто своими руками несложно. К тому же в интернете можно отыскать большое количество технических решений разной сложности. На некоторых из них мы остановимся более подробно.

Для реализации первого проекта понадобятся:

• белые светодиоды 5 мм – 2 шт.;
• резистор типа МЛТ-330 Ом-0,25 Вт – 1 шт.;
• соединительные провода;
• прозрачный стержень из пластика или оргстекла диаметром 8–10 мм;
• а также вспомогательные материалы и инструмент: стеклянная банка, дрель, строительный фен, паяльник.

Сначала с обоих торцов стержня необходимо сделать углубления под светодиоды. Для этого его оборачивают тканью или полиэтилен (чтобы не поцарапать) и зажимают в тисах. Дрелью высверливают отверстия диаметром 6 мм и глубиной до 10 мм. Теперь стержню нужно придать форму кольца. Для этого понадобится банка, обогнув которую, получится кольцо, диаметром равным внутреннему диаметру фары. Стержень разогревают над строительным феном, и пока он пластичный, его сгибают вокруг банки. Следующий этап – монтаж светоизлучающих диодов. Для этого к их выводам припаивают провода такой длины, чтобы хватило их вывести за пределы фары. На один из проводов запаивают резистор, после чего собирают схему так, чтобы получилась электрическая цепь из последовательно соединенных светодиодов и резистора. Затем светодиоды вставляют в отверстия заготовки и фиксируют при помощи суперклея. На заключительном этапе по всей длине стержня через 1 см делают неглубокие насечки. Это позволит немного улучшить оптические свойства самодельной конструкции. Но справедливо будет заметить, что такой тип ангельских глазок – это декоративный вариант и выполнять функцию дневных ходовых огней они не смогут из-за недостаточной яркости свечения.

https://youtube.com/watch?v=URRRaum9m1w

Второй вариант сборки светящихся колец не менее оригинален и основан на использовании светодиодной ленты. Для его реализации понадобится:

• белая светодиодная лента типа SMD 3528 двойной плотности без силиконового покрытия (30-40 см на одну фару);
• соединительные провода;
• прозрачный силикон;
• лак для ногтей серебристого цвета;
• суперклей.

Такое замечательное свойство светодиодной ленты как гибкость позволяет без труда сделать из неё кольцо любого диаметра. Поэтому первым действием необходимо измерить внутренний диаметр фары и отрезать кусок ленты соответствующей длины. После этого на одном из концов отрезка нужно зачистить контактные площадки и припаять к ним провода для последующего подключения к +12 В.

На втором этапе подготовленный отрезок кладут светодиодами вверх на ровную поверхность, берут прозрачный силикон и, медленно надавливая на тюбик (монтажный пистолет), выдавливают полоску геля по всей длине ленты. В результате лента покрывается ровным слоем силикона, после чего её оставляют до полного высыхания. В получившейся заготовке прозрачный герметик выполняет функцию световода, равномерно рассеивая излучаемый светодиодами свет. Если заготовку свернуть кольцом (герметиком внутрь) и включить в полной темноте, то можно будет наблюдать эффект светящейся неоновой трубки. Чтобы после монтажа ленты внутри фары излучаемый свет не освещал поверхность отражателя, а был направлен наружу, нужно закрасить внутреннюю сторону силиконового световода серебристым лаком. Лак в данном случае сыграет роль отражателя.

Третий и самый простой способ решения – это покупка готовых колец на AliExpress. К счастью тех, кто не хочет собирать ангельские глазки своими руками, китайский рынок предлагает на выбор ламповые и светодиодные модели для разных марок авто

В таком случае лучше обратить внимание на проверенные временем CCFL кольца. Они по-прежнему выделяются большей надёжностью в сравнении со светодиодными аналогами. Также стоит отметить, что дешёвые ангельские глазки с AliExpress отличаются низким качеством установленных светодиодов, которые перегреваются при одновременной работе с фарами головного света и, как следствие, теряют яркость в течение первого года эксплуатации

Также стоит отметить, что дешёвые ангельские глазки с AliExpress отличаются низким качеством установленных светодиодов, которые перегреваются при одновременной работе с фарами головного света и, как следствие, теряют яркость в течение первого года эксплуатации.

Что представляют собой ангельские глазки, их виды

Современные технологии позволили максимально развить способы светового тюнинга автомобилей

Сегодня можно встретить световые кольца на передних фарах нескольких видов.

По типу источников света они могут быть:

• газоразрядные глазки по технологии CCFL, использующие газонаполненную стеклянную трубку с холодным диодом и блоки розжига (инверторы);
• светодиодные обрамления фар на SMD элементах;
• Аngel eyes на LED диодах типа COB, в состав которых входит много кристаллов, размещённых по кольцу под слоем люминофора, в результате чего они дают непрерывный свет, как и в лампах холодного свечения;
• световые диодные устройства на трёхцветных RGB элементах, позволяющих с помощью контроллера добиться разнообразных цветов и оттенков, как у цветков пеларгонии.

По цвету ангельские глазки бывают:

• одноцветные;
• двуцветные;
• разноцветные.

Световое оформление фар аngel eyes может иметь любую форму, но чаще всего к такому тюнингу прибегают владельцы автомобилей с круглыми фарами, лучше всего подходящими под определение «глазки». Это, например, машины отечественного производства ВАЗ 2106, «Приора», «Калина», «Мазда 3» или старые модели BMW.

Практически на любом авто смотрится хорошо, и можно использовать в виде габаритных огней

Тюнинг головной светооптики автомобиля может быть выполнен для следующих фар:

• ближнего и дальнего света (особенно красиво ангельские глазки смотрятся на фарах с биксеноновыми линзами);
• габаритных огней;
• противотуманок.

Установка на машину

Готовый тюнинг

После того как вы собрали оптическую систему «ангельские глазки», считайте что полдела сделано. Осталось только правильно установить ее на фары вашего автомобиля. На данном этапе необходимо проделать следующие манипуляции:

здесь нам понадобится термоусадочная трубка. Ее можно купить в любом специализированном магазине. Выбирайте изделие белого цвета

Такой цвет не будет привлекать лишнее внимание и не станет выделяться на фоне светящихся светодиодов;
прикрепляем светодиодное кольцо на фары транспортного средства;
закрываем их новыми защитными стеклами, так как старые, скорее всего, уже будут непригодными;
места стыков обрабатываем герметиком.

Теперь вы видите, что «ангельские глазки» можно довольно легко сделать самостоятельно, придерживаясь пошаговой инструкции. В конечном результате вы получите красивый автотюнинг на отечественный ВАЗ (модель 2110, 2112, 2114 или 2115), сделав свою «ласточку» привлекательнее и оригинальнее. Главное – четко следовать этапам сборки и верить в свои силы.

https://youtube.com/watch?v=s5FEjGKTok0

Насколько легально использование такого тюнинга

Вопрос, разрешены ли ангельские глазки, требует отдельного рассмотрения. Дело в том, что не существует нормативных актов, которые бы прямо регулировали использование подобной модернизации головного света. В то же время имеются чёткие и однозначно трактуемые установки, согласно которым передние световые приборы должны излучать исключительно белый цвет. Таким образом, применение цветных или разноцветных angel eyes недопустимо.

В то же время многие штатные световые приборы, особенно на старых автомобилях, излучают свет, близкий к жёлтому спектру. Поэтому RGB-светодиодам, оснащённым контроллером, можно придать желтоватый оттенок, особо не переживая за последствия. А вот за ходовые огни красного, синего, зелёного и любого другого цвета можно схлопотать штраф, при этом инспектор вправе конфисковать такие приборы, не соответствующие нормам ПДД.

Отметим, что единственным исключением является оранжевый цвет, который допустим для габаритных огней и указателей поворотов.

Что же касается формы и размера ангельских глазок, здесь к вам никаких претензий быть не должно. Можно ли проходить ТО с таким усовершенствованием? Этот вопрос уже не актуален: институт техосмотров в России канул в лету. Но при получении дорожной карты для страховки выше озвученный нюанс следует обязательно учесть. Если вы планируете поездку за рубеж, следует внимательно изучить правила дорожного движения страны, которую намерены посетить. Но, исходя из имеющегося опыта, мы утверждаем, что подобное переоснащение световых приборов нигде не считается тяжелым нарушением, так что возникновение серьёзных проблем маловероятно.

А вот обладатели шоу-каров могут использовать цветные светодиоды вполне легально, даже экзотических расцветок и со световыми эффектами.

Немного о подключении

Вообще установка и подключение во многом зависит от конкретного автомобиля и его конструктивных особенностей. Но некоторые общие и очень важные моменты выделить стоит.

Для начала такие элементы как ангельские глазки выступают в роли дополнительного устройства освещения в составе транспортного средства. Потому их наличие попадает под требование, предъявляемое к ДХО. Как вы поняли, это дневные ходовые огни.

А по правилам их включение должно происходить одновременно с запуском мотора, а отключение при остановке. Плюс ДХО обязаны отключаться, когда включается головной свет. Это говорит нам о том, что соединение глазок следует осуществлять согласно схеме подключения дневных огней.

Один из вариантов предусматривает использование клемм мама в количестве 4 штук и одного пятиконтактного реле. Минус от глазок идет на корпус, а плюс следует на реле.

Всем привет. Как и обещал, сегодня расскажу о том, как сделать «ангельские глазки»

в домашних условиях, используя подручные средства и материалы. Статья будет полезна тем, кто любит , а также мастерить своими руками. Поехали!?

Все мы знаем, что такое ангельские глазки, и кому принадлежит (фишка принадлежит компании BMW) это изобретение так понравившееся миллионам автомобилистов по всему миру. Но, к сожалению, возможность купить BMW есть не у всех, а обладать красивой тюнингованной оптикой хочется. Что же делать в таком случае? Все очень просто, необходимо «напрячь мозги» и сделать ангельские глазки своими руками

Для работы вам необходимо подготовить:

1. «Прямые руки» :-). Шучу, конечно же, однако не имея малейшего опыта в ручных самоделках, у вас скорее всего, ничего не получится… Поэтому прежде чем браться за эту работу, необходимо реально оценивать собственные способности.
2. Плексигласовые трубки (прозрачные трубки их ПВХ). Купить такие можно в Интернете, в строительном магазине или магазине декора. Некоторые умельцы выкручиваются и в качестве плексигласовой трубки используют полоски оргстекла или ПВХ, которые режут на квадратные полоски, после чего наждачкой разной зернистости доводят до круглой формы. Как вариант некоторые используют светодиодную ленту, однако это уже совсем другая история… Я, думаю, когда-нибудь я расскажу вам и об этом варианте создания ангельских глазок.
3. Паяльник, четыре резистора на 12В, яркие светодиоды номиналом 3,5 вольт. Цвет светодиодов — на ваше усмотрение.
4. Шаблон или макет по которому будет изгибаться трубка. Диаметр шаблона должен соответствовать диаметру места, в которое вы собираетесь установить ангельские глазки. Здесь можно использовать что угодно: от банки из-под кофе, до водосточной трубы требуемого диаметра…
5. Изоленту, термоусадку, мягкий медный провод. Длина провода у каждого будет разной, все зависит от способа прокладки проводки и места подключения.
6. Плоскогубцы, бытовой фен, полотно по металлу или специальный миниатюрный отрезной круг под шуруповерт или дрель.
7. Наждачка разной зернистости, напильник или надфиль.

Как поставить ангельские глазки?

Давно задаетесь вопросом о том, как подключить ангельские глазки и установить их в оптику вашего авто? Мы предлагаем вам просмотреть небольшое руководство по монтажу.

После проведения данных операций вам нужно определить дальнейший тип подключения:

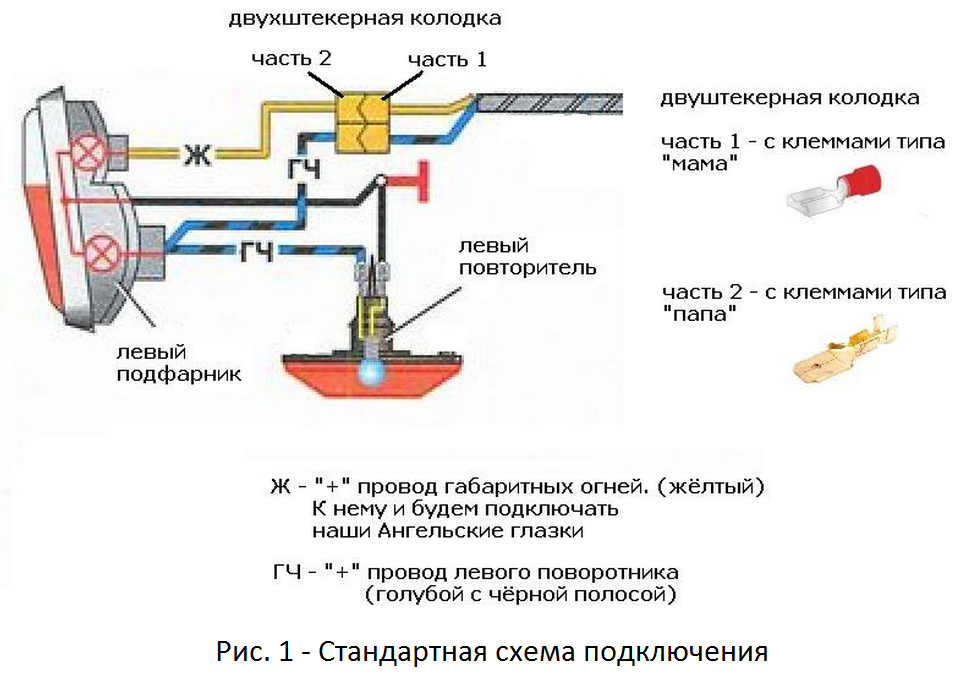

Подключение ангельских глазок к габаритам	Ангельские глазки на замену габаритным огням
Подключить провод глазки«+» к клемме «папа» (вторая часть двухштекерной колодки)	Для начала отключите «родные» габаритки машины
Предварительно очищаем небольшой участок провода	В двухштекерной колодке нужно вынять клемму «папа» (отделите провод от колодки и тем самым отключите габариты)
Соединяем при помощи спайки или скручиваем вместе	К клеме «папа» нужно подключить «+» от ангельских глазок и соединить их.
Изолировать места соединения полюсов	Все места соединений должны быть изолированы во избежание короткого замыкания
Клему ангельских глазок «-» подключают к кузову авто.	Клемму ангельских глазок «-» отводим под соединение с кузовом авто
Для того, чтобы произвести подключение нужно небольшой участок провода оголить и сделать на конце петлю и прикрепить к корпусу машины	Те же действия, что и в первом варианте подключения

Как закрепить ангельские глазки, способ №2

Данный способ подключения не зря называется «щадящим». Название обусловлено тем, что глазки будут автоматически отключаться при включении фар дальнего света. Если вы собираетесь использовать светодиодные ангельские глазки, то данный вид подключения будут благоприятно влиять на процесс пользования, так как максимально продлять срок эксплуатации осветительных устройств. На это есть одновременно 2 причины.

Первая состоит в том, что температура диодов будет ниже при отдельном использовании. Вторая – экономия ресурса диодов при их выключении по необходимости. При одновременной работе фар и глазок последние практически не выделяются на общем фоне, а значит, они бесполезны в данном случае.

Данный метод установки не рекомендуется тем, кто не разбирается в проводке машины. В таком случае, вам лучше обратиться к стандартной схеме.

1. Пропускаем провода в моторный отсек.
2. Далее, после затягивания проводов ищем колодки и разъединяем их.
3. В данном случае провод желтого цвета должен отвечать за «+» габариток. Чтобы подключить АГ нужно реле.
4. Закрепляем реле в машине неподалеку от фар. Одно реле идет на правый «брызговик», другое на левый.
5. Желтый провод («+» габариток) нужно вынуть из первой части двухштекерной колодки. Далее присоединяем клемму «мама» на клемму «87» реле.
6. К клемме «30/51» нужно подключить «+ »провода АГ.
7. К клемме «86» стоит подключить массу (завершить соединение с машиной и ее кузовом).
8. Ищем реле на ближний/дальний свет («брызговики» машины).
9. От обоих реле делаются ответвления к клеме «86». Лучше всего ответвления сделать с клеммой «мама».
10. Далее к обоим ответвлениям припаиваем диоды Д1 и Д2

Тут важно соблюдать полярность диодов, ее можно проверить тестером.
11. Теперь можно подключить диоды к клеме «85» и реле.
12

Тоже самое делаем со второй стороной.

При отключении глазок на дальнем свете также можно использовать и дополнительный регулятор яркости. С его помощью вы сможете регулировать яркость ангельских глазок при свечении.

«Ангельские глазки» – это наименование дизайна фар, который появился изначально у BMW, но из-за привлекательного вида получил распространение в ряде иномарок, и даже отечественных авто. Установка «ангельских глазок» впервые появилась в BMW 5-series модели E39 после рестайлинга в 2001 году, а затем в E46. Сейчас «ангельские глазки» на «Ниву», ВАЗ и другие авто устанавливают на большинстве СТО, но процедура выполнима и вручную.

Ангельские глазки на девятку своими руками

Благодаря сильному световому излучению использование данного элемента оптики позволяет сделать автомобиль более заметным при плохой видимости и тем самым снизить аварийность на дороге. К тому же ангельские глазки можно использовать в качестве дневных ходовых огней, таким образом, снизив нагрузку на бортовую сеть автомобиля и продлив сроки использования ламп ближнего света.

При изготовлении ангельских глазков своими руками используется стандартная светодиодная лента, монтируемая на подготовленное основание, или отдельные светодиоды, помещаемые в сгибаемую по требуемому диаметру пластиковую трубку.

Востребованность автомобильной оптики с использованием светодиодов обусловлена следующими их особенностями:

• продолжительные сроки эксплуатации;
• стойкость к вибрации и внешним механическим воздействиям;
• способность излучать требуемый световой поток при низкой электрической мощности;
• рабочее напряжение светодиодов соответствует бортовому напряжению автомобиля, что упрощает их подключение.

Важно! При использовании светодиодной ленты ее можно резать только в специальных местах, обозначенных на ее поверхности. При использовании светодиодной ленты вся работа заключается в изготовлении основания круглой формы, соответствующего размерам фары автомобиля. Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т

д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства

Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т. д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства

При использовании светодиодной ленты вся работа заключается в изготовлении основания круглой формы, соответствующего размерам фары автомобиля. Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т. д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства.

В случае использования отдельных светодиодов для выполнения работ потребуются:

• трубки или палочки из прозрачного пластика, достаточно длинные для формирования круга требуемого радиуса. Для ВАЗ-2109 это 400–450 мм;
• медные многопроволочные провода сечением 0,5 мм2 (ПВ, ПГВА или НВ);
• бесцветный герметик.

Для выполнения работ потребуется строительный фен, клеевой пистолет и пассатижи.

Выполнение работ осуществляется в следующей последовательности:

1. При использовании пластиковых палочек последние нагревают при помощи строительного фена, после чего изгибают по заданному диаметру. Для формирования необходимого диаметра могут быть использованы любые предметы круглой формы (банка, кастрюля, плафон светильника), размеры которых соответствуют требуемым значениям.
2. После застывания изогнутых палочек, а при использовании трубок – после их нарезания, места резов зачищаются. Затем на поверхности заготовок делаются насечки в виде пропилов глубиной до середины диаметра. Насечки делаются с шагом 2,0–3,0 мм.
3. В подготовленное кольцо помещаются 2 светодиода, размещаемые друг напротив друга по диаметру изделия. Далее выполняется их соединение с использованием кабелей.
4. Места соединения трубки и установки светодиодов герметизируются, для чего используется прозрачный герметик.

Важно! При нагревании трубки нельзя допускать ее перегрева, так как это приводит к потере физических свойств (прочность, образование пузырьков и т. д.), что сделает невозможным использование заготовки в дальнейшем

Готовое изделие помещается в фару автомобиля. Один из способов размещения изделия:

• демонтируется защитное стекло штатного источника света;
• изготовленные ангельские глазки помещаются во внутреннее пространство фары и приклеиваются там к внешнему контуру отражателя;
• монтируется защитное стекло, фара устанавливается на автомобиль.

Важно! При демонтаже защитного стекла его легко можно повредить, поэтому при выполнении работ необходимо иметь запасное для замены поврежденного
