Антенный усилитель для телевизора: принцип работы и правила выбора усилителя ТВ антенны

Усилитель и его разновидности

Прежде чем начать подбирать необходимую модель устройства нужно знать, что это за оборудование, его назначение, конструкцию и принцип действия. Антенный усилитель – радиоэлектронное устройство, являющееся элементом управления, которое усиливает принимаемый сигнал. Конструкция основана на полупроводниках: микросхемах, котроллерах, конденсаторах и прочих радиодеталях. В зависимости от диапазона принимаемых волн и функциональности данное оборудование делится на несколько видов:

  • Широкополосные: SWA и LSA. Применяются в решетчатых антеннах, например «Польская».
  • Диапазонные. Используются для усиления волн в дециметровом или метровом диапазоне. Можно устанавливать в качестве замены штатного усилителя в случаях его поломки.
  • Многодиапазонные ALCAD и TERRA. Предназначены для приема нескольких потоков передачи с разных приемных устройств и сложении их в один. Также они могут один входной сигнал раскладывать на два и более, т. е один вход и несколько выходов.

Все разновидности усилителей оснащаются собственным регулируемым или нерегулируемым блоком питания. В зависимости от конструкции исполнения может быть внутренним или внешним. В первом варианте управление мощностью осуществляется в автоматическом режиме. Второй вид имеет регулятор мощности для ручного управления.

SWA

Конструктивно данные усилители выполнены в виде печатной платы. На ней монтируются контактная и крепежная группы для коаксиального телевизионного кабеля. Устройство обладает следующими техническими характеристиками:

  • значения сопротивлений: входное 300 Ом, выходное 75 Ом;
  • дальность усиления сигнала 0 – 150 км;
  • коэффициент усиления сигнала на ДМВ 0 – 50 дБ;
  • коэффициент шума 0 – 52 дБ;
  • потребляемая мощность 9 – 15 Вт.

Модель данного усилителя выбирается в зависимости от удаленности приемника сигнала от телевизионной вышки или центра.

LSA

Они предназначены для замены усилителей, установленных в активных антеннах. Обладает коэффициентом шума до 2 дБ, работает от источника питания с напряжением 12 В и силой тока 20 мА. Дальность приема сигнала до 150 км. Конструктивно он выполнен аналогично модификации SWA.

TERRA

Продукция литовской компании TERA зарекомендовала себя как поставщика надежного оборудования, обладающее стабильной работой и длительным сроком службы. Она занимает лидирующие позиции на рынке продукции для цифрового, спутникового, кабельного и эфирного вещания телевизионных каналов. Они имеют следующие технические характеристики:

  • усиления до 20 дБ;
  • выходной уровень 100 – 115 мВ;
  • коэффициент усиления 20 – 30 дБ;
  • количество входов и выходов 2 – 4;
  • потребляемая мощность 3 – 9 Вт.

Многовходовые усилители терра обладают возможностью ручной регулировки отдельных диапазонов входных сигналов.

ALCAD

Испанская фирма производитель выпускает широкополосные и диапазонные усилители. Ее продукция отличается выгодным соотношением цена – качество. Устройство обладает высокими техническими характеристиками:

  • коэффициент усиления 14 – 35 дБ;
  • коэффициент шума до 4,5 дБ;
  • напряжение 12 В или 24 В (регулируется, если антенна оборудована собственным усилителем);
  • частотный диапазон от 470 до 890 МГц;
  • оснащаются плавной регулировкой до 12 дБ.

Совет. Может использоваться в качестве сплиттера без усиления сигнала. Предоставляет возможность для подключения до 10 телевизоров к одной антенне.

Создаем усилитель телевизионного сигнала из подручных средств

Комнатная антенна, оснащенная усилителем, дает возможность обеспечить на много качественную и четкую картинку на экране телевизора, убрать шумы и отыскать больше каналов. Для этого вам совсем не обязательно приобретать устройство в магазине.

Рассмотрим пример изготовления простого усилителя с использованием пивных банок. Усилитель для антенны такого типа можно изготовить за 10-15 мин. и он отлично будет функционировать. Для того, чтобы его сделать необходимо обзавестись: кабелем питания, штекером, двумя жестяными банками, отверткой, саморезами, липкой лентой/изолентой, палкой как старый деревянный тремпель.

Создать усилитель телевизионного сигнала можно из подручных средств, главное — детально ознакомиться с тем, как это правильно сделать

Этапы создания прибора для усиления сигнала:

  • Соединяем пивные банки и палку при помощи изоленты. Вам необходимо обеспечить расстояние между жестянками где-то около 7-7,5 см. В случае, если на банках есть колечки, закрепить кабель проще всего к ним.
  • Вкручиваем в банки саморезы. Для этого зачищаем концы кабеля и прикрепляем его шурупами.
  • При помощи липкой ленты соединяем палку и провод для придания устройству устойчивости.
  • Прикрываем банки большой пластиковой колбой с обрезанным дном и горлышком.
  • В середине емкости проделываем дырку. Через нее будет можно протянуть кабель.
  • Когда соберете устройство, на капроновую бутылку налейте немного кипятка. Он поспособствует изменению формы пластиковой бутылки и обеспечит хорошую герметичность отверстия.
  • Делаем подключение устройства и производим настройку. Данный блок нужно настроить так, чтобы он работал безотказно.

При желании, конструкцию вы можете усовершенствовать, путем дополнения ее несколькими секциями.

На что обратить внимание при выборе усилителя

Рассмотрим, как выбрать антенные усилители для своего телевизора

Чтобы выбрать усилитель сигнала, нужно обратить внимание на следующие параметры:

  • Расположение устройства. Усилители бывают столбовые или внешние, которые устанавливаются на мачте, а внутренние — в помещении. Использование внутренних антенных усилителей намного дешевле, но потери сигнала больше. В УВЧ лучше всего использовать древовидный тип;
  • Количество подъездов. Если мы возьмем усилитель с несколькими входами (для каждого диапазона частот), вероятность перегрузки возрастет. Лучше всего использовать отдельное устройство для каждого диапазона.
  • Удаленность от телебашни. Максимальное расстояние не должно превышать 150 км, а менее 10 км устанавливать усилитель не нужно, просто правильно выберите и установите антенну;
  • Уровень выходного сигнала. Это максимальный уровень сигнала, выше которого появятся искажения или помехи. Чем больше эта функция, тем лучше, но с увеличением этого параметра увеличивается и стоимость устройства;
  • Коэффициент усиления (КУ) и шум устройства. Для моделей устройств существуют специальные таблицы, в которых представлены эти значения. KU обычно достаточно 15-25 дБ. Причем коэффициент шума для УВЧ не должен быть больше 3 дБ, в остальных диапазонах может достигать 6-8 дБ;
  • Диапазон используемых частот. Если источник сигнала слабый, лучше всего использовать устройство усиления диапазона для определенных частот;

Какое усилительное устройство подходит для цифрового ТВ? Для цифровой передачи требуется антенна для УВЧ с частотой 470 МГц, следовательно, усилитель также должен быть рассчитан на этот диапазон.

Конечно, однозначно сказать, какое устройство лучше всего подойдет для вашего случая, невозможно.

В последнее время стало актуально покупать товары на китайских сайтах. Здесь можно найти активные антенны с усилителем DVB-T2, которые вполне приемлемы по соотношению цена / качество.

Как сделать антенный усилитель своими руками – пошаговая инструкция

Приведем несколько типовых схем устройств для усиления телевизионного сигнала, начнем с самой простой.

Схема простого антенного усилителя на базе МАХ2633

Обозначения:

  • VT – микросхема МАХ2633.
  • R – 1 кОм.
  • Конденсаторы С1, С2 и С3 – 1 нФ.

Схема запутывается от источника постоянного тока с напряжением от 2,8 до 5,2 вольт. Отличительные особенности: низкий уровень шума (около 2 дБ) и вполне приличный коэффициент усиления, порядка 13 дБ, при необходимости понизить который следует увеличить сопротивление R. Собранная схема не требует настройки. Приведенное устройство хорошо зарекомендовала себя при работе с комнатными антеннами теле- и радиоприемников. В интернете можно встретить описание данной схемы, как широкополосной, что не совсем верно, исходя из даташит МАХ2633 –предназначена для УКВ диапазона.

Теперь рассмотрим типовые транзисторные схемы, которые действительно являются широкополосными.

Антенный усилитель на транзисторе, включенном по принципу общего эмиттера

Обозначение:

  • Транзистор VT1 – KT368.
  • Сопротивления: R1 -100 Ом; R2 – 470 Ом; R3 – 51 кОм; R4 – 100 Ом.
  • Емкости: C1- 1000 пФ; С2 – 33 пФ; С3 и С4 – 15 пФ.

Схема также отличается простотой и не требует настройки. КУ и частотные характеристики зависят от используемого транзистора. Устройства данного типа отличаются высоким коэффициентом усиления и невысокими частотными характеристиками (что исправляется в мульти вибраторных схемах с эмиттерной связью, при желании найти их несложно, но они более сложны в настройке). Питание осуществляется от источника с напряжением 9 вольт.

Вариант с подключением транзистора по схеме «общая база» обладает меньшим КУ, но зато более широким частотным диапазоном.

Антенный усилитель на транзисторе, включенном по принципу общей базы

Обозначения:

  • Транзистор VT1 – KT315.
  • Сопротивления: R1 -51 Ом; R2 – 10 кОм; R3 – 15 кОм; R4 – 1 кОм.
  • Емкости: C1- 1000 пФ; С2 – 33 пФ; С3 и С4 – 15 пФ.

Дроссель наматывается на ферримагнитном кольце, проницаемость которого 600Н. Для метрового диапазона необходимо сделать 300 витков, используемый для этой цели провод – ПЭВ Ø 0,1 мм.

Добиться большего КУ можно, если собрать устройство на двухкаскадной схеме, ее пример приведен ниже.

Схема двухкаскадного антенного усилителя для ДМВ каналов

Обозначения:

  • Транзисторы: VT1 и VT2 – ГТ311Д.
  • Сопротивления: R1 — 680 Ом; R2 – 75 кОм; R3 – 1 кОм; R4 – 150 кОм.
  • Емкости: C1, С2 и С4 — 100 пФ; С3 – 6800 пФ; С5 – 15 пФ; С6 – 3,3 пФ.
  • Дроссели: L1 – 100 мкГн; L2 – 25 мкГн, L3 – представляет собой катушку на бескаркасной основе, диаметром 4 мм, намотаны 2,5 витка, используемый провод ПЭВ 2 Ø 0,8 мм.

Запитывается схема от источника с напряжением 12 вольт, настройка устройства не требуется.

Пошаговая инструкция по сборке будет общая для всех схем:

  • Приобретаем все необходимые электронные компоненты.
  • Подготавливаем инструменты и расходники.
  • Изготавливаем печатную плату, навесная сборка и использование монтажных панелей нежелательно, поскольку в этом случае существенно увеличиться уровень шума.
  • Запаиваем все элементы.
  • Проверяем собранную конструкцию.
  • Подключаем к собранному усилителю антенну и телевизионный приемник.

Необходимость в оборудовании

Основная задача: свести к минимуму потери на кабеле. Если у самой антенны не хватает сил уловить движущийся поток, то и микросхема не поможет. Необходимость в приемнике возникает в том случае, если между приспособлением и телевизором достаточно большое расстояние. Способности полностью раскроются при наличии удаления в 30 метров и более. Какой бы кабель не был, сигнал при прохождении ослабевает. Приобрести устройство можно и тогда, когда прием осуществляется от слабого ретранслятора.

Варианты, когда в приобретении изделия необходимость отсутствует:

  1. Поступающий сигнал будет иметь мощность, в несколько раз превышающую необходимый показатель.
  2. Помимо телевизионных каналов, приемник улавливает посторонние шумы.
  3. Критическая отметка уровня приема.

Прежде, чем приступить к установке, необходимо учесть следующим нюансы:

  1. Наличие электропитания. Товар реализуется одновременно с блоком питания. Но есть и исключения. Надобность отпадает, если требуется напряжение в 5 В. Тогда можно позаимствовать электричество непосредственно от тюнера. Поступление тока будет качественным, пульсации отсутствуют. Однако, многие модели предполагают наличие 12 В.
  2. Существует возможность перегорания при попадании молнии. Чтобы снизить возможность негативного исхода, делают грозовую защиту или заземление.
  3. Проходит время, и электропитание начинает ухудшаться. При этом качество принимаемого сигнала падает.
  4. Появляется возможность усилить прием стороннего сигнала, тем самым понизить качественность телеканала.

https://youtube.com/watch?v=GI89hrNQ-BA

ТОП-6 лучших усилителей антенн для телевизоров

Некоторым усилителям популярность обеспечивает простота их устройства, невысокая стоимость и лёгкий монтаж. При случае можно собственноручно выполнить их замену и ремонт.

При покупке наружного усилителя необходимо позаботиться об его герметичности. Смена внешних устройств происходит каждые 2 года даже в случае их защищённости. По этой причине лучше постараться найти место усилителю под кровлей.

Антенный усилитель F-02

Всеволновое магистральное усиливающее устройство с питанием по кабелю. Осуществляет усиление телесигнала в метровом и дециметровом диапазоне с рабочим диапазоном (1-12 к) и ДМВ (21-60 к). Коэффициент усиления — до 25 дБ, коэффициент шума — до 2 дБ, напряжение питания — 12 В.

Ориентировочная стоимость — 350 рублей.

Дельта УАТИП-03 МВ+ДМВ

Усиливающее широкополосное устройство для индивидуального применения в метровом (с 1 по 12 канал) и дециметровом (21 по 69 канал) диапазоне. Питание 12 В.

Ориентировочная стоимость — 672 рубля.

SWA-999 для “сетки”

Усилитель для польской антенны (“сетки”) с диапазоном рабочих частот от 48 до 862 МГц и питанием 12 В. Усиление — 28-34 дБ.

Ориентировочная стоимость — 113 рублей.

Усилитель SWA-999 фирмы Eurosky

Смотрите это видео на YouTube

РЭМО INDOOR USB (BAS-8102 5V)

Антенный многоцелевой усилитель, преобразовывающий пассивную антенну в активную и позволяющий избавиться от блока питания для усилителя антенны. Коэффициент усиления — до 16 дБ. Питание — 5 В.

Ориентировочная стоимость — 245 рублей.

РЭМО Booster-DiGi (BAS-8207)

Антенный усилитель со средним коэффициентом усиления 21-69 каналов. Питание — 12 В. Коэффициент шума — не больше 2,8 дБ.

Ориентировочная стоимость — 425 рублей.

Planar 21-69 серия FT

Антенный усилитель для кабеля с частотным диапазоном от 470 до 468 МГц и коэффициентом усиления до 22 дБ. Питание — 12 В. Коэффициент шума — 4 дБ.

Ориентировочная стоимость — 350 рублей.

Плюсы и минусы усилителей телесигнала

По мнению специалистов, преимуществами в использовании усилителей считаются:

  • Шумовые коэффициенты незначительные;
  • Идет прием очень слабых телесигналов;
  • Можно усилить сигнал одновременно в нескольких диапазонах.

Но там, где есть плюсы, всегда найдется минусы:

  • При использовании «широкополосника» можно перегрузить необходимый уровень сигнала;
  • Боится грозы;
  • Телесигнал может потеряться;
  • Большая чувствительность.

Важно не забывать, что этот прибор – не сверхустройство, он всего лишь выполняет коррекционные функции, помогая телеантенне «зафиксировать» хороший сигнал

Как выбрать подходящий

Выбирая усилитель, владельцу телевизора нужно учитывать следующие параметры:

  • Необходимый диапазон усиления.Прибор может усиливать отдельно ДМВ и МВ (это полезно, если есть местные станции, передающие аналоговый телесигнал в этом диапазоне), может быть широкополосным, то есть работающим с несколькими диапазонами (однако при этом неизбежны потери в качестве приема: универсальные усилители всегда хуже узкоспециализированных), а может быть многодиапазонным с несколькими блоками усиления для каждой области частот.
  • Тип прибора. Усилитель может быть встроенным (то есть конструктивной частью активной антенны) либо внешним, подключающимся к кабелю.
  • Тип питания. Подача напряжения на усилитель может осуществляться как по коаксиальному кабелю-фидеру, так и напрямую от внешнего блока питания. «Кабельные» приборы компактнее, зато усилители с отдельным питанием мощнее.

Особенности конструкции усилителя для антенны

Усилители для телевизионных антенн несложно устроены и могут различаться в конструкции, могут усиливать как цифровой, так и аналоговый сигнал . В некоторых случаях их образуют две платы с реализованной схемой понижения шумового эффекта. Один контур является высокочастотным фильтром, у второго имеется конденсатор, регулирующий частоты.

Регулятор помогает получить максимальное усиление телесигнала в 4,7 дБ с рабочей частотой 400 МГц. Чтобы получить стабильность, пользуются стабилизатором с входящими в его схему электролитом и диодным мостом. Усилитель подключают к телеприёмнику с помощью конденсатора.

Все усилители для антенны оснащены блоком питания, отличается только место его размещения (встроенный и внешний). Встроенное устройство хорошо функционирует при стабильном электрическом напряжении и будет потреблять до 10 В. В случае перегорания приспособления потребуется заменить все антенное устройство. По этой причине при наличии скачков напряжения удобнее будет пользоваться внешними блоками. Они крупнее в размерах и имеют разное входное напряжение в зависимости от усилителя (5, 12, 18, 24 В).

Классификация

Для эфирных волн телеканалов используют диапазон метровых (МВ) и дециметровых (ДМВ) частот. В первом случае используется частота 30-300 МГц, а во втором — 300-3000 МГц. В зависимости от диапазона принимаемой частоты усилитель может быть:

  • широкополосным — для охвата широкого волнового спектра;
  • диапазонным — использует для работы метровый или дециметровый диапазон;
  • многодиапазонным, предназначенном для обоих диапазонов.

Цифровая трансляция осуществляется с помощью стандарта DVB-T2. Для цифровых телеканалов используется лишь диапазон ДМВ, поэтому для цифрового телевещания подойдёт усилитель для цифрового телевидения стандарта DVB-T2.

Тест антенных усилителей для цифрового телевидения DVB-T2:

Watch this video on YouTube

Различаются усилители также в соответствии с требуемым напряжением:

  1. Двенадцативольтовые наиболее распространены. К ним потребуется добавление дополнительного блока питания, который в некоторых случаях может регулироваться.
  2. Пятивольтовые можно подключить к ТВ-тюнеру или телевизору при помощи коаксиального кабеля. Как правило, их закрепляют на антенну.

В зависимости от типа телевидения усиливающие устройства классифицируются в следующем порядке:

  • антенные;
  • спутниковые;
  • кабельные.

Кабельными и спутниковыми усилителями пользуются очень редко, потому что они передают и так вполне высококачественный сигнал. Иногда при кабельном телевещании пользуются усилителем, если кабель подключён сразу к нескольким телевизорам. Антенными усиливающими устройствами пользуются гораздо чаще.

Преимущества и недостатки усилителей ТВ сигнала

К достоинствам усилителей относятся:

  • возможность приёма даже самых слабых телесигналов;
  • наличие небольших шумовых коэффициентов;
  • возможность усиления сигнала одновременно по нескольким частотным диапазонам.

Недостатками усиливающих устройств являются:

  • если используется широкополосный усилитель, существует вероятность перегрузки допустимого уровня телесигнала, поэтому он должен быть оснащён регулятором по разным диапазонам, чтобы исключить такую неприятность;
  • самовозбуждаемость прибора;
  • восприимчивость к грозе;
  • вероятность потерь телесигнала на выходе.

Усилители корректируют сигнал от антенны к телевизору. В связи с этим на выбор влияет местность и необходимость в телевизионном оборудовании. Усилитель к антенне телевизора за городом помогает эффективно решить сложный вопрос в получении качественного телевизионного сигнала.

Советы по выбору

Ниже мы разберемся, какие факторы стоит учесть при выборе качественного усилителя для приема цифрового сигнала.

  1. Питание. Для начала следует понять, что любому активному усилителю требуется электропитание. Чтобы получить его, в основном используется сетевой адаптер на 12 В. Но некоторые модели способны принимать ток через антенный кабель.
  2. Корпус. Немаловажный параметр, который возможно скажется на дальнейшей работоспособности агрегата. Дело в том, что большое множество усилителей располагаются на улице, поэтому они должны иметь влагозащитный корпус. Но есть модели, располагающиеся в помещении, им такая функция не нужна.
  3. Коэффициент усиления. Пожалуй, одна из самых важных характеристик. Помните, гнаться за большими значениями не нужно. Вместо этого лучше узнать расстояние до ближайшего телецентра и сверить с заявленным у аппарата. Взяв запас в 5-10 км можно смело покупать прибор.
  4. Частоты. Еще одно различие большинства моделей — поддержка определенных частот. Чаще пользователи делают выбор в сторону широкополосных усилителей, так как они улавливают практически все сигналы и частоты.

Пивные банки (из-под «Пепси-Колы» тоже подойдут)

Почему этот материал так популярен?

во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист;
во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными;
в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления;
и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги.

Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.

Необходимые материалы:

  1. Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
  2. Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
  3. Антенный штекер, соответствующий вашему телевизору.
  4. Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
  5. Крепежные элементы: изолента, скотч, или пластиковые хомуты.
  6. Паяльник, стандартный припой, флюс для пайки алюминия.
  7. Нож, бокорезы, наждачная бумага.

Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.

Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.

Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.

Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.

Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.

Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.

Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.

«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.

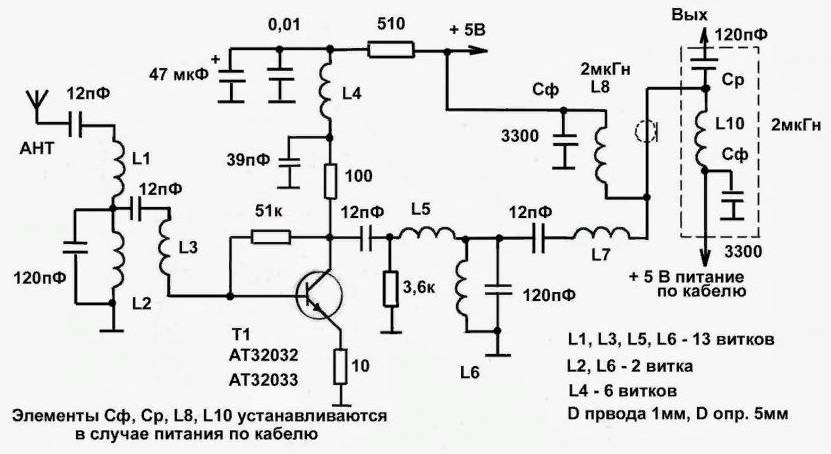

Типовая схема на иллюстрации:

Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.

Усилитель и его разновидности

Прежде чем начать подбирать необходимую модель устройства нужно знать, что это за оборудование, его назначение, конструкцию и принцип действия. Антенный усилитель – радиоэлектронное устройство, являющееся элементом управления, которое усиливает принимаемый сигнал. Конструкция основана на полупроводниках: микросхемах, котроллерах, конденсаторах и прочих радиодеталях. В зависимости от диапазона принимаемых волн и функциональности данное оборудование делится на несколько видов:

  • Широкополосные: SWA и LSA. Применяются в решетчатых антеннах, например «Польская».
  • Диапазонные. Используются для усиления волн в дециметровом или метровом диапазоне. Можно устанавливать в качестве замены штатного усилителя в случаях его поломки.
  • Многодиапазонные ALCAD и TERRA. Предназначены для приема нескольких потоков передачи с разных приемных устройств и сложении их в один. Также они могут один входной сигнал раскладывать на два и более, т. е один вход и несколько выходов.

Все разновидности усилителей оснащаются собственным регулируемым или нерегулируемым блоком питания. В зависимости от конструкции исполнения может быть внутренним или внешним. В первом варианте управление мощностью осуществляется в автоматическом режиме. Второй вид имеет регулятор мощности для ручного управления.

SWA

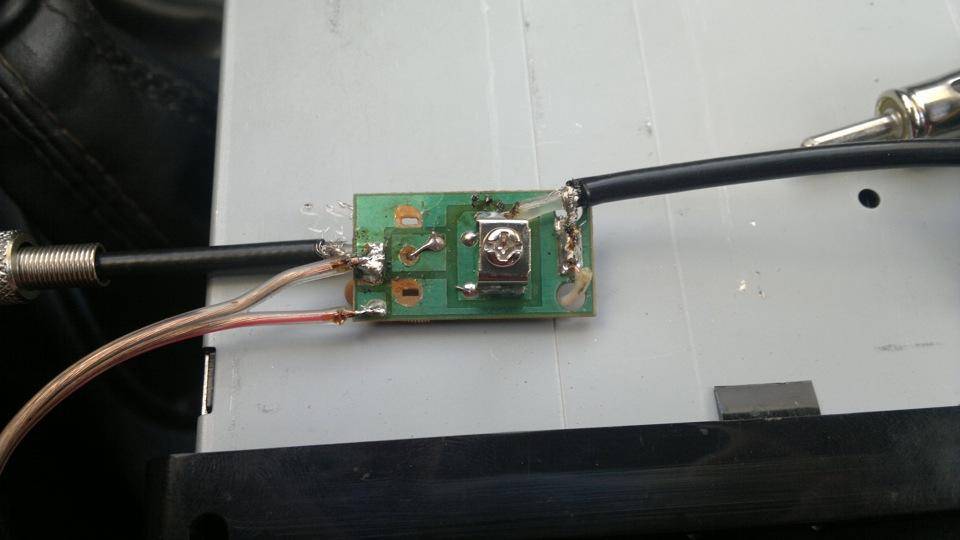

Конструктивно данные усилители выполнены в виде печатной платы. На ней монтируются контактная и крепежная группы для коаксиального телевизионного кабеля. Устройство обладает следующими техническими характеристиками:

  • значения сопротивлений: входное 300 Ом, выходное 75 Ом;
  • дальность усиления сигнала 0 – 150 км;
  • коэффициент усиления сигнала на ДМВ 0 – 50 дБ;
  • коэффициент шума 0 – 52 дБ;
  • потребляемая мощность 9 – 15 Вт.

Модель данного усилителя выбирается в зависимости от удаленности приемника сигнала от телевизионной вышки или центра.

LSA

Они предназначены для замены усилителей, установленных в активных антеннах. Обладает коэффициентом шума до 2 дБ, работает от источника питания с напряжением 12 В и силой тока 20 мА. Дальность приема сигнала до 150 км. Конструктивно он выполнен аналогично модификации SWA.

TERRA

Продукция литовской компании TERA зарекомендовала себя как поставщика надежного оборудования, обладающее стабильной работой и длительным сроком службы. Она занимает лидирующие позиции на рынке продукции для цифрового, спутникового, кабельного и эфирного вещания телевизионных каналов. Они имеют следующие технические характеристики:

  • усиления до 20 дБ;
  • выходной уровень 100 – 115 мВ;
  • коэффициент усиления 20 – 30 дБ;
  • количество входов и выходов 2 – 4;
  • потребляемая мощность 3 – 9 Вт.

Многовходовые усилители терра обладают возможностью ручной регулировки отдельных диапазонов входных сигналов.

ALCAD

Испанская фирма производитель выпускает широкополосные и диапазонные усилители. Ее продукция отличается выгодным соотношением цена – качество. Устройство обладает высокими техническими характеристиками:

  • коэффициент усиления 14 – 35 дБ;
  • коэффициент шума до 4,5 дБ;
  • напряжение 12 В или 24 В (регулируется, если антенна оборудована собственным усилителем);
  • частотный диапазон от 470 до 890 МГц;
  • оснащаются плавной регулировкой до 12 дБ.

Совет. Может использоваться в качестве сплиттера без усиления сигнала. Предоставляет возможность для подключения до 10 телевизоров к одной антенне.

Почему сигнал слабый

Сначала разберёмся в возможных причинах такой неприятности – их существует целый ряд:

  • Плохая аппаратура. Случается, что с сигналом, который передаёт ретранслятор, всё в порядке, он доходит напрямую без препятствий, но само принимающее устройство старое или просто некачественное.
  • Другая проблема – кабель: слишком длинный или слишком высокого сопротивления (или и то, и то сразу).
  • Дальность расположения ближайшей вышки. Сигнал слабеет с пройденным расстоянием – с этой проблемой часто сталкиваются жители отдалённых пунктов.
  • Препятствия. Цифровая волна чувствительна к непрозрачным (для себя) объектам, т.к. не может их обойти: особенности рельефа местности, кирпичные заборы, здания, густые высокие леса очень сильно влияют на качество передаваемого сообщения.
  • Повышенная влажность или «запылённость» воздуха тоже имеют свойство рассеивать сигнал, из-за чего он доходит до антенны в искажённом виде.
  • Сигнал, который получает принимающее устройство, отражённый – без потерь качества тут никогда не обходится.

Как видно, чаще всего повлиять на эту ситуацию напрямую сложно, если, конечно, у вас нет возможности стереть все холмы и постройки между вашим домом и ретранслятором.

Как усилить сигнал

Само собой, что бы ни ослабевал сигнал, на желание пользователя наслаждаться просмотром цифрового телевидения это никак не влияет. Нужно искать способ решения проблемы – подойдёт один из следующих:

Замените антенну на более качественную. Даже если главная проблема вовсе не в ней, выбор устройства помощнее зачастую помогает – порой даже в достаточной степени, чтобы дополнительных действий не потребовалось. Поищите лучшие расположение и направление антенны

В идеальном сценарии цифровые антенны устанавливают как можно выше и ориентируют в сторону ближайшего ретранслятора – причём последнее особенно важно. Когда речь идёт о ДМВ волнах, и небольшой угол поворота значительно меняет качество сигнала

Если вы не знаете, где находится ближайшая вышка, посмотрите на карте в Интернете. Попробуйте использовать кабель с меньшим сопротивлением, особенно если расстояние между антенной и телевизором довольно большое. Это позволит снизить потери при передаче. Альтернативно, можно постараться изменить расположение самих устройств таким образом, чтобы они оказались ближе друг к другу – и использовать соответствующий новому расстоянию кабель. Общее правило: чем меньше приходится преодолевать сигналу, тем лучше. В конечном итоге, если ничего из предыдущего не сработало (или сработало, но не в той степени, в какой хотелось бы), можно прибегнуть к другому методу – антенному усилителю.

Именно на этом этапе у пользователя сразу возникает множество других вопросов: что такое усилитель, поможет ли он, как его подключить. Будем разбираться.

Подключение домашнего кинотеатра

Вне всяких сомнений, именно этот способ обеспечивает наилучшее качество передачи звукового сигнала. Именно по этой причине профессионалы называют домашний кинотеатр оптимальной и самой современной стереосистемой.

Во-первых, домашние кинотеатры оснащены профессиональными ресиверами и мощными усилителями, в связи с этим звук на выходе из колонок особенно чистый и очень объемный.

Эксперты настоятельно рекомендуют, прежде чем начать подключение, внимательно изучить инструкции, а также в точности соблюдать все положения, отраженные в ней. Разумеется, что перед монтажом необходимо обесточить питание ТВ, в противном случае велика вероятность короткого замыкания.

Таким образом, вы видите, что подключить внешнее устройство к телевизору вполне реально, даже не имея опыта в проведении подобных работ.

Источник

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
