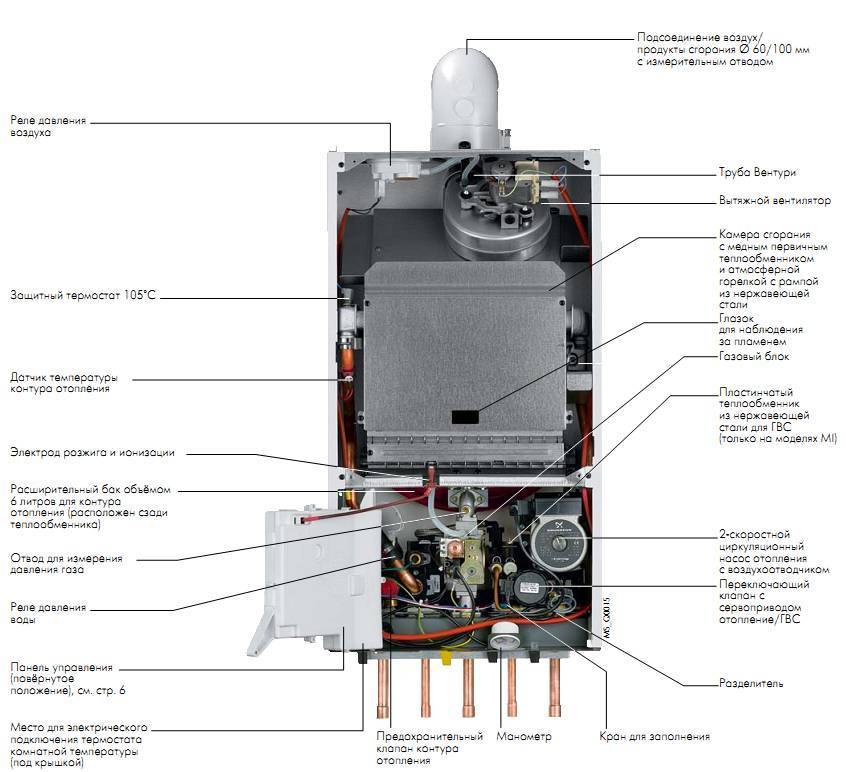

Одноконтурный котел газовый отопительный имеет практически одинаковую конструкцию, несмотря на его производителя. Отличия заметны лишь исходя из конструктивного предназначения устройства, а также от использования материалов отдельных деталей и укомплектованностью котла опционным набором (системы защиты и аварийного отключения, искрозащита и т.п.).
- Корпус котла. Выполняется с металлопластика, стали, а также чугуна. Как правило на корпусе расположена панель управления (регуляторы давления и температуры), а также информационный дисплей;
- Вентилятор (к примеру, одноконтурные турбированные настенные газовые котлы). Важный элемент системы, который отвечает за своевременный отвод отработанного газа;
- Первичный теплообменник, в паре с модулирующей горелкой;
- Расширительный бак и газовая арматура;
- Циркуляционный насос, благодаря которому происходит движения и конечный прогрев основного теплоносителя – воды;
- Вторичный пластинчатый теплообменник и гидравлический модуль;
- Входные клапаны на холодную воду и газ;
- Клапан подачи воды на радиаторы, и коаксиальный дымоход для отвода газа.
Схема подключения одноконтурного котла
Вы можете купить одноконтурный настенный газовый котел как для отопления квартиры, так и для обеспечения теплом своей дачи, частного дома, офиса, а также производственных помещений.
Перед тем как приступить к выбору одноконтурного газового котла для отопления, следует узнать о важных технических характеристиках. Именно они помогут определится с устройством, которое идеально подойдет для вашего помещения.
- Вес и габариты. Данные показатели важны, если площадь под установку устройства в вашем помещении – ограничены. Компактные газовые котлы имеют вес от 15 до 30 кг (котел газовый одноконтурный настенный Baxi весит 27 кг). Газовый одноконтурный напольный котел является более массивным от 70 до 200 кг (а некоторые модели имеют вес еще больше). Компактные габариты современных газовых котлов предоставляют возможность, без проблем подобрать устройство даже для небольшой квартиры. В тоже время, производственные одноконтурные газовые котлы имеют крупные размеры, и требуют наличия отдельной комнаты, для их установки.;
- Коэффициент полезного действия. Еще в старых моделях советской эпохи, КПД не превышал 60%. На сегодняшний день, в условиях плотной конкуренции, производители предлагают модели КПД, у которых не опускается более чем на 85%. Настенный газовый одноконтурный котел Данко имеет минимальный КПД 90,1 %. В некоторых моделях данный показатель доходит до 95%.;
- Тепловая мощность. Газовый одноконтурный настенный котел имеет два показателя мощности: потребительская и полезная. Первая показывает максимально допустимый уровень нагрузки котла, а вторая отображает рекомендуемый уровень для полезной работы устройства. Одноконтурный настенный газовый котел Вайлант имеет максимальную полезную мощность 14 Квт, и максимальную потребительскую мощность в 15,4 кВт.;
- Расход природного газа. Показатель, благодаря которому вы можете рассчитать ваши финансовые затраты при эксплуатацииконкретного газового котла.Газовый напольный одноконтурный котел Атон имеет максимальный расход природного газа в 10,5 м3/ч. Настенные одноконтурные газовые котлы отопления имеют в разы меньший расход, в связи с чем, их выгодно эксплуатировать в квартирах и домах от 2 до 5 м3/ч.
- Емкость и давление расширительного бака. Газовые одноконтурные напольные котлы отопления имеют емкость от 6 до 20 л., в зависимости от назначения и мощности устройства, максимальное давление от 0,5 до 3 бар.
Отличия напольных котлов от настенных
Как правило, настенный одно- или двухконтурный атмосферный газовый котел представляет собой разновидность мини-котельной со встроенным расширительным баком, циркуляционным насосом и электронной платой управления. Возможны варианты оснащения с клапаном для подключения ТЭНа косвенного нагрева и климат-зависимыми регуляторами.
Главное преимущество настенного котла – компактность, малый вес, высокая функциональность и простота монтажа. Такой агрегат идеально подходит для установки в стесненных условиях, допускается эксплуатация в жилом районе. Современные навесные котлы имеют мощность, достаточную для обогрева дома площадью до 200 квадратных метров.
Компактный настенный газовый котел отлично вписывается в современную обстановку
Напольные котлы имеют большие габаритные размеры, а их вес может в 3 раза превышать вес настенного котла с аналогичными параметрами. Это связано с тем, что напольные блоки, в отличие от стеновых, оснащены чугунными теплообменниками.
Срок службы таких котлов – 20-25 лет. При этом настенные котлы со стальным или медным теплообменником прослужат вам 8-10 лет.
Гидравлическая группа
Гидравлическая группа расположена в самом низу устройства. Сюда входит подающая часть и обратная (с насосом).
Обратите внимание из каких материалов выполнена эта группа. Раньше была распространена латунь
Сейчас ее все чаще заменяют композитным исполнением – термостойкий пластик черного цвета. Ничего страшного в этом нет, технологии не стоят на месте и развиваются с каждым днем.
Ошибка №22
Однако латунь по-прежнему считается более качественным и надежным материалом.
При этом, многие забывают, что если у вас вода в системе химически агрессивна + присутствуют блуждающие токи, то котел с латунной гидравлической группой будет не лучшим решением.
Лучшие настенные двухконтурные газовые котлы
Перед принятием важного решения необходимо ознакомиться с продукцией различных производителей. Основные критерии выбора котлов: компания-производитель, габариты изделия, цена, мощность, набор функций, материал изготовления рабочих деталей, узлов, тип камеры сгорания
На фоне дополнительных показателей данные пункты считаются обязательными
На фоне дополнительных показателей данные пункты считаются обязательными.
Газовый котел Ferroli DOMINA N F 24 изготовлен в Италии. Изделие выполнено в современном стиле, корпус оформлен закругленными вертикальными углами. Основные функции: обогрев помещения, горячее водоснабжение. Литера «F» в наименовании товара означает принудительную тягу, а также закрытую камеру сгорания. Горелка изготовлена из нержавейки марки AISI 304, теплообменник – из меди с антикоррозийным алюминиевым покрытием. На корпусе расположен светодиодный дисплей.
Плюсы:
- Компактные размеры (итальянский котел Ferroli DOMINA N является самым маленьким по габаритам среди аналогичных устройств).
- Электронное управление мощностью.
- Антиблокировка насоса.
- Дистанционное управление.
- Защита против замерзания.
- Высокий КПД.
- Легкий доступ к внутренним узлам котла.
- Безопасность, надежность.
- Универсальность (агрегат работает на природном или сжиженном газе).
Минусы: отсутствие фильтра горячей воды.
Настенный котел Bosch Gaz 4000 W ZWA 24-2 K предназначен для выполнения двух задач: обеспечение теплом и горячей водой. Данная модель рассчитана на обогрев помещений до 240 кв. м. Котел Bosch Gaz 4000 W ZWA 24-2 K надежно крепится к стене, при этом он занимает минимум свободного пространства. Расчетный КПД прибора составляет 93%. Продукты сгорания отводятся через встроенный дымоход.
Плюсы:
- Компактные размеры.
- Низкий расход газа.
- Большое количество функций по обеспечению безопасности пользователей.
- Простота управления.
- Надежность.
- Практичность.
Минусы: шумная работа встроенного вентилятора.
Настенный газовый котел двухконтурный произведен в Италии. Агрегат оснащен простым, удобным жидкокристаллическим дисплеем. На экране отображается информация о текущем состоянии газового котла, рабочих параметрам. Мощность котла равна 10 кВт, вес прибора 30 кг. Отработанные газы удаляются принудительно, безопасность отведения контролируется при помощи специального датчика тяги. Теплообменник изготовлен из нержавейки. Тип камеры сгорания – закрытый. Габаритные размеры изделия соответствуют 73х40х29,9 см., вес – 30 кг, розжиг – автоматический. Скорость подогрева воды до +25°С равна 13,7 л/мин. Панель управления оснащена удобными кнопками и информационным дисплеем.
Плюсы:
- Функции защиты от замерзания, перегрева.
- Экономичность (расход газа 1,19 м/ч).
- Простота электронного управления.
- Эстетичность дизайна.
- Многофункциональность.
Минусы:
- Датчик давления находится в труднодоступном месте (неудобно наклоняться, чтобы снять показания).
- Экран не подсвечивается ночью.
Страна-производитель газового отопительного котла – Швеция. Тип оборудования – настенный, двухконтурный. Мощность Electrolux GCB 11 Basic Space Fi равна 11 кВт. Материал теплообменника – медь. Конструкцией предусмотрены: расширительный бак, встроенный насос, манометр, датчики перегрева, давления воды в системе, газа, наличия пламени и пр. Основное назначение данной модели – качественный обогрев жилых помещений, подача горячей воды. Агрегат имеет высокий коэффициент полезного действия 92%.
Плюсы:
- Красивый строгий дизайн.
- Простота установки на стену.
- Легкость подключения.
- Качественный контроль безопасности.
- Функция самодиагностики.
- Экономичность.
- Долговечность, надежность.
Минусы: шумная работа вентилятора.
Одна из немногих конструкций атмосферного типа – газовый котел Vaillant atmoTEC pro VUW 200/5-3. Устройство с открытой камерой сгорания предназначено для отопления комнат и приготовления горячей воды. При сжигании газа агрегат использует воздух из окружающего пространства. Такое решение предполагает наличие дымохода в стене. Это необходимо для вывода продуктов сгорания. Данный котел оснащен жидкокристаллическим дисплеем с кнопочным управлением и светодиодной подсветкой. Теплообменник изготовлен из меди, горелка – из хромоникелевой стали. Агрегат переключается в режимы: зима/лето.
Плюсы:
- Строгий дизайн.
- Защита от промерзания, перегрева, заклинивания насоса.
- Прибор настраивается на частичное использование мощности.
- Электронное управление функциями.
- Автоматическое зажигание.
- Высокая мощность агрегата.
- Большая площадь обогрева – 200 кв. м.
Минусы:
- Слишком дорогостоящее оборудование.
- Необходимо иметь выходное отверстие для обустройства дымохода.
Параметры для оценки
При выборе котла нужно учитывать надежность, мощность, производительность
Известность марки отопителя не всегда является подтверждением его качества или функциональности. Выбирать котельный агрегат для напольного монтажа лучше по нескольким критериям.
Надежность
Данный показатель зависит от материала корпуса и теплообменника. Надежный агрегат должен иметь чугунный корпус, оснащаться системой автоматической регулировки. Прочность и длительность эксплуатации теплообменника также определяется материалом:
- стальные не подвергаются скачкам температуры, но могут ржаветь и протекать;
- чугунные отличает надежность, но они могут повреждаться при резких температурных перепадах;
- медные характеризуются высоким КПД, но могут оплавляться при перегреве.
Качество
Качественный критерий связан с надежностью, поскольку определяет работоспособность отопительных коммуникаций и ГВС. Качество котлов определяют:
- длительный эксплуатационный период;
- стойкость к колебаниям электрического напряжения;
- удобство управления;
- безопасность автоматических систем.
Энергонезависимость
При частых отключениях электричества лучше выбрать энергонезависимый котел
Параметр рейтинга газовых котлов, используемых для отопления и ГВС частного дома, который определяется типом камеры сгорания:
- Открытая. Работает от природной тяги – кислород для реакции горения поступает из котельной. Для функционирования устройства не нужен принудительный наддув, что обеспечивает энергонезависимость.
- Закрытая. Энергозависимые приборы с встроенными вентиляторами для подачи воздуха. Совмещаются с коаксиальной дымовыводной системой, отличаются высоким КПД за счет максимального дожига топлива.
Место расположения
Настенный подойдет для небольшой котельной, но требует прокладки дымоотводной трубы через потолок или стену. При нехватке мощности можно подобрать напольную модель.
Показатель мощности
На обогрев 10 квадратов помещения при высоте потолков 2,5 м понадобится 2 кВт мощности. 40 % из нее задействуется для нагревания воды на хозяйственные цели. Чтобы определить мощность, лучше рассчитать, какой котел выбрать для отопления дома 200 квадратных метров или меньше.
Цели эксплуатации
Для поддержки комфортной температуры в комнатах понадобится одноконтурный агрегат. При необходимости отопления и ГВС стоит приобрести двухконтурный отопитель.
Интенсивность нагрева
Зависит от типа горелок. Одноступенчатые можно включить только на 100 % мощности, двухступенчатые работают на 100 и 40 %. Модулируемые узлы – самый экономичный вариант, поскольку настраиваются в диапазоне 10-100 %.
Эффективность
Стандартный конвекционный аппарат используется только тепло пламени. Конденсационный оснащается вспомогательным теплообменником, который предварительно греет воду от тепла продуктов сгорания.
Основные характеристики
К ключевым характеристикам котельных установок на газовом энергоресурсе относятся:
- мощность;
- габариты и вес;
- КПД отопительного прибора.
Атмосферный газовый котел имеет довольно высокий КПД
Мощность газового котла с атмосферной горелкой обуславливается особенностью оборудования. Максимальная производительность агрегата настенного исполнения – 36 кВт, тогда как этот параметр у напольных моделей в разы больше, чем у подвесных аналогий. Габаритные характеристики установок тоже варьируются в зависимости от конструкционных особенностей. Так, атмосферный газовый котел настенный весит порядка 50 кг, масса напольного отопительного прибора может достигать 100 кг.
КПД устройств с атмосферной горелкой варьируется в пределах 80-90%. Это означает, что 10-20% вырабатываемой энергии не используется по назначению. Усовершенствованные модели агрегатов дорогого сегмента оснащаются высокотехнологичным регулятором подачи газа, что позволяет обеспечить максимально высокие значения КПД.
Плюсы и минусы
К достоинствам энергонезависимых котлов следует отнести:
- отсутствует зависимость от наличия и качества электропитания;
- простота конструкции, отсутствие второстепенных деталей;
- гарантированная непрерывность процесса обогрева дома;
- стоимость котла и ремонтных работ значительно ниже, чем у энергозависимых моделей;
- обслуживание и чистку можно производить самостоятельно.
Недостатками принято считать:
- система защиты ограничена несколькими датчиками;
- нет возможности осуществлять дистанционное управление;
- работа котла зависит от внешних факторов, не поддающихся регулировке.
ВАЖНО!
Несмотря на некоторые недостатки, энергонезависимые котлы являются практичным и надежным решением. В некоторых поселениях они не имеют конкурентов из-за перебоев с подачей электропитания.
Как выбрать одноконтурный газовый котел?
Выбрать одноконтурный котел достаточно легко, если знать основные параметры выбора.
Если пользователь четко решил купить одноконтурное устройство, остается только определиться с габаритами котла и типом его установки.
Если нужно обогреть большое помещение, обычно покупают напольную модель. Для небольших домов будет достаточно компактного настенного прибора.
Также следует обратить внимание на тип камеры сгорания. Дешевле стоят котлы с открытой камерой сгораний, но их сложнее устанавливать, так как рядом с прибором придется проделать отверстие в стене для установки дымохода
Дешевле стоят котлы с открытой камерой сгораний, но их сложнее устанавливать, так как рядом с прибором придется проделать отверстие в стене для установки дымохода.
Котлы с закрытыми камерами сгорания более удобные, а устанавливать их можно даже в квартирах многоэтажных домов.
Одноконтурные котлы
Одноконтурный котел представляет собой установку, обеспечивающую нагрев и подготовку теплоносителя отопительного контура в соответствии с заданным режимом работы системы.
В состав конструкции входят:
- Газовая горелка, совмещенная с теплообменником.
- Циркуляционный насос.
- Турбовентилятор.
- Газовая аппаратура.
- Трехходовой кран.
- Электронная плата управления, оснащенная системой датчиков самодиагностики.
- Корпус, панель управления.
- Дымоход.
Существуют энергонезависимые модели, в которых отсутствуют устройства, питающиеся от электросети.
Они имеют упрощенную конструкцию, но способны обеспечивать обогрев дома в условиях отсутствия электропитания.
Виды одноконтурных котлов
Одноконтурные котлы бывают:
- Напольные. Устанавливаются прямо на полу (или на подставке). Могут обладать большим весом и, соответственно, высокой мощностью. Многие напольные котлы оснащены чугунным теплообменником повышенной эффективности и с большой массой. Некоторые модели соединяются в каскад, образуя мощные соединения для отопления зданий или сооружений большой площади и объема.
- Настенные. Компактные газовые котлы, которые монтируются на прочные (желательно несущие) стены. Специфика установки требует ограничения веса, что автоматически сказывается на мощности котлов.
Кроме этого, одноконтурные котлы могут иметь разные варианты камеры сгорания:
- Атмосферные (открытые). Воздух поступает прямо из помещения, а вывод дыма производится естественным способом под действием тяги печного типа.
- Турбированные (закрытые). Забор воздуха производится снаружи, с помощью турбовентилятора. Он же создает давление, вытесняющее наружу дым и прочие газы, образованные при сжигании топлива.
Все одноконтурные котлы могут обладать дополнительными функциями — удаленным управлением, программированием режима работы и т.п.
Принцип работы
Функционирование одноконтурного котла направлено на решение единственной задачи — нагреве теплоносителя для отопительного контура.
Агрегат подключается в разрыв системы, один патрубок присоединяется к прямой линии, второй — к обратной. Поток жидкости непрерывно перемещается через теплообменник, который располагается в зоне нагрева пламени газовой горелки.
На выходе из теплообменника поток поступает в трехходовой кран, где в заданной пропорции смешивается с более холодным потоком из обратки. Получив необходимую температуру, теплоноситель вновь выводится в отопительный контур.
Регулировка температуры производится настройкой работы трехходового клапана.
ОБРАТИТЕ ВНИМАНИЕ!
Энергонезависимые модели работают на том же принципе, только циркуляция потока происходит естественным образом.
Плюсы и минусы
К достоинствам одноконтурных котлов следует отнести:
- Простота и надежность конструкции.
- Отсутствие потерь мощности при теплопередаче.
- Способность развивать большую мощность.
- Возможность подключения внешнего бойлера косвенного нагрева, позволяющего получать горячую воду.
- Стоимость одноконтурных котлов ниже, чем у более функциональных образцов.
Недостатками одноконтурных котлов следует считать:
- Отсутствие функции нагрева воды.
- Ограниченные возможности по сравнению с двухконтурными моделями.
ВАЖНО!
Некоторые пользователи утверждают, что одноконтурные котлы в связке с внешним накопителем намного удобнее и эффективнее, чем двухконтурные конструкции.
ТОП-5 двухконтурных газовых котлов
Двухконтурные котлы среди пользователей считаются наиболее предпочтительным вариантом.
Это справедливо, хотя для семей с большой потребностью в горячей воде лучше использовать одноконтурные модели с внешним накопителем. Двухконтурные агрегаты удобны для маленьких семей или для использования в общественных зданиях. Популярные модели:
Vaillant turboTEC pro VUW 242/5-3 24 кВт
Немецкий котел от одного из наиболее надежных производителей. Обладает мощностью 24 кВт, позволяющей отапливать помещения до 240 кв.м. с одновременной подачей горячей воды.
Параметры агрегата:
- тип установки — настенный;
- энергопотребление — 220 В 50 Гц;
- тип теплообменника — раздельный (первичный медный и нержавеющий вторичный);
- КПД — 91%;
- расход газа — 2,8 м3/час;
- габариты — 440x800x338 мм;
- вес — 40 кг.
Достоинства:
- полностью обеспечивает жилье теплом и горячей водой;
- надежная устойчивая работа;
- развитая сеть сервисных центров.
Недостатки:
- нуждается в стабилизации электропитания;
- высокая цена на котлы и запчасти.
Агрегаты фирмы Vaillant считаются наиболее стабильными и надежными в работе. Это подтверждают рядовые пользователи и специалисты-сервисники.
Buderus Logamax U072-12K 12 кВт
Газовый котел производства Германии. Относится к элитным образцам европейской теплотехники. Мощность составляет 12 кВт, позволяя отапливать 120 кв.м.
Характеристики:
- тип установки — настенный;
- энергопотребление — 220 В 50 Гц;
- КПД — 92%;
- тип теплообменника — раздельный (первичный медный, вторичный нержавеющий);
- расход газа — 2,1 м3/час;
- габариты — 400x700x299 мм;
- вес — 29 кг.
Достоинства:
- стабильная и надежная работа;
- отсутствие шума;
- простота управления.
Недостатки:
- высокая стоимость;
- потребность в использовании стабилизатора электропитания и фильтра для воды.
Если при установке и первом запуске сразу не установить фильтровальные установки и стабилизатор, можно быстро вывести агрегат из строя и понести лишние расходы на ремонт и восстановление котла.
Bosch Gaz 6000 W WBN 6000- 12 C 12 кВт
Газовый двухконтурный конвекционный котел с электронным управлением. Предназначен для помещений до 120 кв.м., поскольку его мощность составляет 12 кВт.
Характеристики:
- тип установки — настенный;
- энергопотребление — 220 В 50 Гц;
- КПД — 93,2%;
- тип теплообменника — раздельный (первичный из меди, вторичный нержавеющий);
- расход газа — 2,1 м3/час;
- габариты — 400x700x299 мм;
- вес — 28 кг.
Достоинства:
- надежность, стабильность работы;
- отсутствие шума;
- низкий расход газа.
Недостатки:
- дороговизна запчастей и ремонтных работ;
- требовательность к качеству воды и электропитания.
Продукция фирмы Bosch известна по всему миру и не нуждается в представлении. Качество и надежность теплотехники считаются эталонными и служат примером для других изготовителей.
BAXI LUNA-3 240 Fi 25 кВт
Итальянский двухконтурный котел конвекционного действия. При мощности 25 кВт способен обогревать площадь до 250 кв.м.
Параметры:
- тип установки — настенный;
- энергопотребление — 220 В 50 Гц;
- КПД — 92,9%;
- тип теплообменника — раздельный (медь-нержавейка);
- расход газа — 2,84 м3/час;
- габариты — 450x763x345 мм;
- вес — 38 кг.
Достоинства:
- надежность;
- высокая производительность;
- качественные узлы и детали агрегата.
Недостатки:
- дороговизна;
- размеры котла слишком велики для настенной модели.
Итальянские котлы славятся своим качеством и надежностью. Однако, для работы в российских условиях необходимо использовать дополнительное оборудование — стабилизатор и фильтровальные установки.
Navien DELUXE 16K 16 кВт
Корейский котел, отличающийся сравнительно низкой стоимостью и высоким качеством. При мощности 16 кВт он способен отапливать 160 кв.м. площади.
Характеристик котла:
- тип установки — настенный;
- энергопотребление — 220 В 50 Гц;
- КПД — 91,2%;
- тип теплообменника — раздельный (оба узла из нержавеющей стали);
- расход газа — 1,72 м3/час;
- габариты — 440x695x265 мм;
- вес — 28 кг.
Достоинства:
- надежность, высокое качество сборки;
- сравнительно низкая цена;
- адаптированы к российским условиям.
Недостатки:
- высокий уровень шума (относительный);
- некоторые детали изготовлены из ненадежного пластика.
Южнокорейские котлы относят к бюджетному сегменту теплотехники. Однако, их качество не уступает европейским аналогам, а цена заметно ниже.
Выводы и полезные видео по теме
Рекомендации по подключению газового котла к дымоходу:
Одноконтурный или двухконтурный котел, что предпочтительнее:
дать однозначный ответ об оптимальной конфигурации котла практически невозможно. Поскольку агрегат должен соответствовать не только размерам помещения, но и предлагаемым к нему требованиям. Исходя из важнейших критериев выбора устройства, можно сделать своеобразный прототип идеального котла, с которым будет проще выбрать конкретную модель.
При схожих технических параметрах в представленном ТОП-15 лучших газовых котлов следует отдавать предпочтение высшей модели. Ведь рейтинг основан не только на узнаваемости бренда, но и на популярности товара на современном рынке. Он составлен с учетом глубокого анализа рынка и отзывов пользователей.
Хотели бы вы рассказать нам о том, как вы выбрали и установили атмосферный газовый агрегат в своей системе отопления? У вас есть полезная информация по теме статьи? Оставляйте комментарии, задавайте вопросы, размещайте фото в форме блока ниже.
Источник – https://sovet-ingenera.com/otoplenie/kotly/atmosfernye-gazovye-kotly.html
