Как работают источники бесперебойного питания для котлов отопления?
Суть работы источника бесперебойного питания (ИБП для газового котла) в следующем. В штатном режиме блок питания включается в розетку с одной стороны, а с другой – к тому оборудованию, которое питает (котлу, насосу и так далее).
Проходя сквозь встроенный стабилизатор, электрический ток преобразуется, выравнивается, и на выходе приобретает вид правильной синусоиды. В таком виде ток попадает к отопительному оборудованию. Параллельно с этим, происходит подзарядка аккумуляторов (обычно зарядка происходит несколько дольше, чем разрядка).
Схема работы ИБП для котла отопления
В критической ситуации, в момент, когда пропало электричество, бесперебойник для котла автоматически переходит на режим забора энергии у батарей и питает уже от них котёл и насос.
Так, однако, работают не все виды бесперебойников. Рассмотрим, какие они бывают и чем отличаются.
Если тепло в вашем доме обеспечивается электрозависимым прибором, вам не помешает приобрести бесперебойник для насоса отопления на случай отключения света. Поговорим об особенностях выбора прибора.
Принцип работы электрического двухконтурного котла отопления разберем тут.
Решили приобрести электрический котел отопления, но не знаете, какой выбрать? Тогда следующая статья – для вас: https://microklimat.pro/otopitelnoe-oborudovanie/kotly/elektricheskie-kak-vybrat.html. Виды электрокотлов, производители оборудования, особенности выбора.
Виды ИБП
Источник бесперебойного энергоснабжения, в зависимости от поддерживаемых опций, осуществляет следующие функции:
- автоматическую коммутацию на питание от аккумуляторной батареи (АКБ) в экстренных ситуациях;
- инвертирование постоянного DС напряжения (12 В) в требуемое переменное (220 В) с корректировкой частоты 50Гц;
- сглаживание скачков напряжения и фильтрацию сетевых помех продолжительностью 10–100 мс;
- стабилизацию «транзитного» сетевого напряжения в штатном режиме.
Справка! Переключение питания насоса отопления на аккумулятор, преобразование напряжения и фильтрацию сетевых помех выполняют все ИБП/UPS. Стабилизацию напряжения производят только устройства, оснащенные блоком-стабилизатором.
Существуют три вида источников бесперебойного питания, которые используются и для работы с циркуляционными насосами отопительных систем.
Резервные
Простейшие бюджетные модели обеспечивают только переход на запасное питание. В обычном режиме напряжение сети уходит непосредственно в котел без стабилизации, пройдя один пассивный фильтр защиты от импульсных помех.
Фото 1. Резервный бюджетный бесперебойник может обеспечить только переход на запасное питание.
В случае отключения питания сети, выхода параметров за значения диапазона, коммутатор за 4–12 мс подключает штатную АКБ. Постоянное напряжение батареи сначала поступает на электрический преобразователь, где оно становится переменным, а затем повышается до требуемых 220 В.
Линейно-интерактивные источники
Эти ИБП более продвинутые, чем резервные. Они отличаются встроенным стабилизатором, корректирующим сбои напряжения в диапазоне 25% от номинального значения. Это позволяет работать при довольно больших скачках напряжения без подключения в процесс батареи.
Технически такая проблема решена установкой автотрансформатора, отслеживающего отклонение переменного напряжения от заданной величины. В приборах не предусмотрена корректировка синусоидальной формы сетевого напряжения.
Фото 2. Линейно-интерактивный источник бесперебойного питания со встроенным стабилизатором исправляет сбои в напряжении.
Инверторные бесперебойные устройства
В многокомпонентной схеме этих устройств реализован принцип двойного инвертирования. Обслуживаемое котельное оборудование, независимо от состояния сети, всегда питается от аккумулятора.
При отсутствии сетевого напряжения происходит обычное преобразование DC→AC аналогично резервным ИБП. Постоянный ток подается на клеммы аккумуляторной батареи для подзарядки.
Инверторные ИБП воспроизводят стабильные электропараметры, такой вид устройств оптимально подходит для питания тепловых насосов.
Фото 3. Инверторный бесперебойник производителя Cyber Power применяется для питания циркуляционных насосов отопления.
Расчет мощности и времени автономной работы
Какой мощности следует выбрать ИБП для котельной? Расчет здесь не замысловатый.
Просто сложите мощности всех электроприборов, которые будут подключаться через него, и умножьте на два. Если есть глубинный насос, то на три — с учетом его пусковых токов.
Данные можно взять из паспорта или инструкции по эксплуатации, либо посмотреть непосредственно на корпусах изделий.

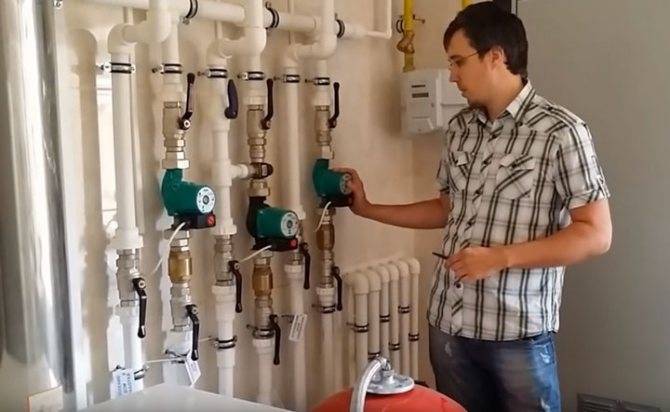

Например, для котельной где установлено 3 насоса по 90Вт и сам котел в 135Вт подойдет инвертор от 0,8 до 1,0кВт. При меньшей мощности будут перегреваться полевые ключи (транзисторы).
Если сумма всех электроприборов превышает мощность выбранной вами модели, вдруг вы захотите запитать какие либо бытовые приборы, лампочки, то изначально учитывайте и их, а не только котельное оборудование.
Здесь уже мощность может варьироваться от 1 до 5кВт.
А как долго будет работать выбранный ИБП в автономном режиме? Здесь все зависит от аккумуляторов. Вот таблица с характеристиками емкости батарей и подключаемой нагрузки:
Из нее наглядно видно в часах и минутах, насколько времени хватит вашего бесперебойника, для независимой работы от сети.
Рекомендуем: Фасадные термопанели: для отделки фасада дома с утеплителем и клинкерной плиткой, панели для наружной обшивки российского производства, отзывы о теплоизоляционных свойствах материала
Частые ошибки при выборе
Подводя итог всему вышесказанному, можно сделать краткий обзор самых частых ошибок, которых вы должны избежать при покупке и выборе источника бесперебойного питания в магазине.
1. Неправильный тип бесперебойника.
Для газовых котлов вам нужны онлайн модели. Никаких оффлайн или линейно-интерактивных, если у вас конечно нет дополнительного стабилизатора перед ними.
2. Неправильные аккумуляторы.
Устанавливайте только изготовленные по технологии AGM или гелевые, забудьте про автомобильные.
3. Применение вместо нормального ИБП для котла UPS от компьютера.
Здесь ждите проблем с автономностью и чистотой синуса.
4. Отсутствие стабилизатора при стабильно низких просадках напряжения в течение продолжительного периода работы.
Как следствие, быстрый разряд батарей, либо вообще отказ в работе из-за программных ошибок электроники котла.
5. Неправильный выбор мощности без учета пусковых токов.
Как работает бесперебойник?
Главное назначение ИБП – осуществлять непрерывную подачу напряжения для корректной работы даже при кратковременном отсутствии электроэнергии. Чтобы это осуществить устройство должно меньше, чем за секунду подключить к отопительному котлу аккумуляторную батарею. Если перевод займет продолжительное время, то подключенное оборудование выключиться.
Дополнительные функции бесперебойника позволят поддерживать оптимальные электрические параметры, чтобы котел прослужил как можно дольше. Однако этот функционал редко доступен в бюджетных моделях.
Комплектация устройства выглядит следующим образом:
- Корпус;
- АКБ;
- Преобразователи;
- Коммутатор;
- Микросхема.
Для исправной работы отопительного устройства, ИБП должен отвечать следующим характеристикам:
Форма U вых. – чистая синусоида. Конечно, допускается и аппроксимированная, однако, такой вариант только увеличит износ оборудования. Потому что он непривычен для большей части электронных приборов;
Достаточная скорость переключения на аккумулятор;
Время автономной работы
Чтобы узнать этот показатель, стоит обратить внимание на емкость. Помимо этого, для увеличения времени работы, некоторые бесперебойники поддерживают подключение внешних АКБ;
Заземление.
На конечную стоимость влияет емкость аккумуляторных батарей, наличие дополнительных функций, а также соответствия нормативным значениям. Но, даже несмотря на это, бесперебойник за 900 рублей, гораздо лучше, чем его отсутствие.
I. ИБП с одним внешним аккумулятором (12В)
Модели с подключением одной внешней батареи мы рекомендуем использовать с небольшими котлами отопления с максимальной нагрузкой до 300-400Вт для малого или среднего времени автономной работы. На рынке представлены 2 значимые модели:
1 место. Eltena (Inelt) Monolith E 1000LT-12v ~21 450р.
Eltena с током заряда 12А и один АКБ на 100Ач
Новая модель в линейке Monolith от компании Инелт. Продукт китайского завода Kehua Tech (www.kehua.com), адаптированный под российский рынок.
Достоинства ИБП:
- Хороший диапазон входных напряжений 110-300В без перехода на АКБ.
- Зарядный ток 12А, который актуален при подключении АКБ емкостью до 250Ач.
К недостаткам можно отнести:
- Высокая цена за прибор
- Новая модель на 12В для производителя
2 место. Helior Sigma 1 KSL-12V (больше не представлен в РФ)
Этот бесперебойник, адаптированный нашими инженерами под российские условия, производства корпорации Helior (www.heliortec.com) стабильно занимает первые строчки в отчетах продаж уже не первый год. Причины популярности помимо доступной цены:
- Самый низкий уровень шума вентиляторов среди аналогов (скорость вращения зависит от нагрузки)
- Есть специальный режим работы от генератора (расширяется допустимый диапазон входящей частоты)
- Компактные размеры и возможность эксплуатации в двух положениях
- Достаточно высокая надежность при работе с системами отопления
К слабым сторонам можно отнести:
- Относительно узкий диапазон допустимых значений входящего напряжения, которые источник может «вытянуть» без перехода на АКБ.
- Средний ток заряда, который позволяет подключать батареи емкостью от 30 до 150Ач.
Вопросы-ответы
Нужен ли ИБП для небольшой квартиры?
Для обеспечения бесперебойной работы газового котла и исключения возможных поломок, ИБП необходим даже в условиях небольшого жилого помещения.
Все ли ИБП обеспечивают стабилизацию электрического тока?
Нет, не все, а только модели, специально предназначенные для этой цели. Резервные модели только обеспечивают резервное питание.
Какие типы ИБП являются наиболее эффективными в работе?
Выбирать тип ИБП следует, исходя из технических характеристик вашего отопительного агрегата. Но как показывает практика, наиболее хорошо зарекомендовали себя онлайн системы, имеющие двойной преобразователь тока.
Важны ли для ИБП условия эксплуатации, или это не играет никакой роли?
Как и любое электронное устройство, ИБП требует специальных условий эксплуатации, в частности прибор плохо реагирует на влагу и повышенную температуру в помещении.
Как правильно выбрать ИБП?
Здесь необходимо учитывать технические особенности отопительного агрегата. Так бюджетные модели можно рассматривать для гравитационной системы, тогда как циркуляционный тип не сочетается с меандромом и аппроксимированной синусоидой.
ИБП сегодня является необходимым оборудованием, позволяющим избежать поломки газового котла. Перебои в электроснабжении могут варьироваться от несильного скачка, который не нанесет серьезного ущерба отопительной системе, до существенного влияния на автоматику котла, что приведет к необходимости дорогостоящего ремонта или вовсе, замены оборудования.
Поэтому, правильный выбор ИБП является рациональным решением, помогающим в будущем сэкономить семейный бюджет, время и нервы.
Сводная таблица
В следующей таблице вы можете познакомиться с 9 востребованными и эффективными ИБП на рынке, которые разделены на 3 подгруппы. По названиям можно понять, что главный фактор — необходимое время бесперебойной работы.
Также мы учли отапливаемую площадь дома: чем она больше, тем выше потребляемая мощность котла и насосов. В каждой подгруппе представлены модели для домов до 100 кв.м (потребляемые мощности котлов и насосов — 100-150 и 30-50 Вт) и для 100-200 кв.м. (150-200 и 60-100 Вт). 9 лучших ИБП для газовых котлов
| 1 группа: ИБП для коротких (до 2 ч) и редких (2-4 раза в год) отключений | ||
| 1. ИБПС-12-300N |
Идеально для: котла в небольшом доме до 100 кв.м со стабильным напряжением в сети 220 В | 11000₽ |
| 2. Энергия ИБП Pro 500 12В |
Идеально для: котлов без внешних циркуляционных насосов в небольшом доме до 100 кв.м | 10800₽ |
| 3. Энергия Гарант 1000 |
Идеально для: подключения котлов и насосов в домах 100-200 кв.м | 12900₽ |
| 2 группа: ИБП для продолжительных (от 2 ч) и частых (от 5 раз в год) отключений | ||
| 4. Энергия ИБП Pro 1000 12 В |
Идеально для: чувствительных котлов и насосов в домах 100-200 кв.м при нестабильном напряжении | 16800₽ |
| 5. Энергия ПН-1000 |
Идеально для: котлов и насосов в домах 100-200 кв.м при стабильном напряжении | 12900₽ |
| 6. ELTENA (INELT) Intelligent 500LT2 |
Идеально для: котлов со встроенным насосом в домах до 100 кв.м | 10325₽ |
| ИБП для совместной работы с генератором электричества | ||
| 7. Helior Sigma 1 KSL-12V |
Идеально для: бесперебойного питания котлов и насосов при нестабильном напряжении | 19350₽ |
| 8. P-Com Pro 1H |
Идеально для: котлов при сверхнизком напряжении и высоких требованиях к уровню шума | 17700₽ |
| 9. ELTENA (INELT) Monolith E1000LT-12V |
Идеально для: дорогих котлов с чувствительной электроникой | 21600₽ |
А теперь получше рассмотрим характеристики моделей, изучим отзывы покупателей и посмотрим видеообзоры.
По расположению блока аккумулятора
Аккумуляторы могут отличаться по расположению и принципу работы, делятся на встроенные и внешние, резервные, линейно-интерактивные, двойного преобразования.
Встроенный
Приобретая источник питания для котла со встроенным аккумулятором, стоит иметь в виду, что его запас ограничен.
При отключении электроэнергии ИБП такого типа постепенно выдает необходимое количество энергии для котла (оно не слишком велико), в среднем хороший аккумулятор продержится около десяти часов.
Можно подсоединить бензиновый или дизельный генератор после отключения электричества, чтобы подпитывать бесперебойник, но тогда возникнет другая проблема: в помещении прибор не сможет долго работать, так как выхлоп затруднит дыхание и оставит в доме неприятный запах.
Внимание! Подключать генератор к газовому котлу категорически запрещено, так как нестабильное напряжение первого агрегата может повредить электронику второго
Внешний
На ИБП с таким аккумулятором можно подключить еще один внешний источник. Для этого должен быть отдельный паз. В таком случае продолжительность работы бесперебойника увеличится.
У внешних батарей имеется еще одно положительное свойство – подзарядка. При наличии генератора, работающего на бензине или дизеле, есть возможность для поочередной подзарядки истощающихся емкостей.
Фото 1. Источник бесперебойного питания для газового отопительного котла с внешним аккумулятором Cyber Power.
Устройство может работать на открытом воздухе, поэтому никаких негативных последствий от его функционирования наблюдаться не будет. При выходе из строя одной батареи вторая продолжит функционировать (в это время можно купить новый аккумулятор).
Резервные источники
Резервные ИБП для газового котла обладают следующими достоинствами:
- доступная ценовая категория;
- возможность монтажа на стену и пол;
- компактные размеры.
Низкая цена и небольшие габариты достигаются за счет отсутствия стабилизатора. Следовательно, такой ИБП можно использовать лишь в домах, где наблюдается стабильное напряжение в сети.
Внутри агрегата находится датчик, который при нехватке напряжения отключает питание от сети и задействует внутренние ресурсы. В среднем, его возможностей хватит на промежуток от нескольких минут до двух часов.
Линейно-интерактивный
Такая модель отличается от предыдущей вариации присутствием простейшего стабилизатора. Имеет относительно небольшую аккумуляторную емкость, которой хватает на двадцать минут работы. Есть возможность подключения внешнего аккумулятора, за счет которого время функционирования увеличивается до десяти часов.
Фото 2. Линейно-интерактивный ИБП Legrand может работать до десяти часов, если подключить к нему внешний аккумулятор.
Главное отличие линейно-интерактивной модификации на офлайн-платформе – отсутствие переключения на аккумуляторы при падении напряжения. Это устройство использует преобразованное напряжение в сети при достижении критических показателей.
Минус модели – крайне малая скорость переключения на запасной источник питания, что может негативно сказаться на работоспособности электроники котла, а также нестабильные показатели синусоиды на выходе в момент предельной нагрузки.
Справка! При ограниченном бюджете и желании хотя бы частично защитить газовый котел от перепадов напряжения, имеет смысл рассмотреть ИБП со стабилизатором AVR.
Онлайн-устройство двойного преобразования
Системы двойного преобразования – самые надежные из представленных устройств, однако, и цена на них значительно выше. Подобные системы активно применяют на серверных и иных площадках, где идет работа с дорогостоящим электрическим оборудованием.
Online-ИБП включает в себя блок питания, аккумуляторы и инвертор. Принцип работы – получаемый из сети переменный ток преобразуется в постоянный.
Затем ток превращается снова в переменный, но с одной доработкой – появляется стабильная частота и синусоида. Если отключается энергия, то система переходит на внутренние запасы.
При необходимости можно подсоединить дополнительные аккумуляторы.
Этот тип ИБП обеспечивает максимальную защиту котла. Из минусов следует назвать только один – высокую цену. Плюсов же несколько больше:
- мгновенное переключение в рабочий режим при достижении критической отметки;
- сигнал на выходе корректен и стабилен;
- поддержка необходимых параметров напряжения.
Как выбрать бесперебойник газового котла?
При выборе бесперебойника для газового котла следует обратить внимание на следующие факторы:
На емкость. От этого параметра зависит, как долго будет работать ваш котел. Батарея меньшей емкости нужна, если скачки напряжения будут кратковременными. При необходимости запитать котел на несколько часов, стоит запастись несколькими, подключенными параллельно. Если расход электричества среднестатистического котла равен 200 Вт/час, то ориентировочно он будет работать 8 часов на батарее с параметрами 100 А/час. Если промежутки отключения энергии больше, в систему включают автономный генератор.
Фото 1. Схема системы отопления с газовым котлом: к бесперебойнику подключено три аккумулятора емкостью 100 А/ч.
На напряжение, при котором работает котел. Есть батареи на 1.2, 2.4, 6, 12 вольт. Чтобы получить 24, 48 вольт, их объединяют последовательно. Входное напряжение на котел указано в паспорте или на табличке с технической информацией. На долговечность. Здесь нужно решить, стоит покупать дорогой, но долговечный литийионный аккумулятор или покупать дешевый свинцовый прибор, который прослужит 4—5 лет.
На размер и вес. Литийионные аккумуляторы в 5—7 раз легче свинцовых и на 80% меньше
При замене аккумулятора желательно обратить внимание на размер клемм и габариты. Стоит проверить полярность подключения, а также емкость и мощность
Бюджетные модели до 12 500 рублей
Несмотря на все достоинства дорогостоящих моделей, среди устройств бюджетной ценовой категории также есть достойные варианты.
1. Энергия ПН-500 — от 8 100 рублей
Источник бесперебойного питания Энергия ПН-500 – это многофункциональное устройство, контролирующее наличие напряжения. К прочим особенностям ИБП стоит отнести:
- наличие звукового индикатора, срабатывающего при смене режимов работы;
- автоматически срабатывающий предохранитель, предотвращают возможность замыкания и перегрузки устройства;
- защиту от перегрева, обеспечивающуюся дополнительной охладительной системой;
- функциональный графический дисплей.
Вся информация о работе ИБП Энергия ПН-500 для котлов выводится на небольшой экран с приятной неоновой подсветкой, что позволяет контролировать процесс подачи напряжения в любое время.
Производитель заявляет о времени переключения режимов 5 мсек. В моих тестах оно составило вдвое больше – 10 мсек. Несмотря на наличие отклонений, мне оно не кажется критичным.
| Характеристика | Значение |
|---|---|
| Мощность | 300 ВТ |
| Входное напряжение | 148 — 273 В |
| Стабильность выходного напряжения в батарейном режиме | ± 10 % |
| Время переключения на батарею | 5 мс |
| Особенности | Нет внутреннего АКБ, ЖК-экран |
Отзыв потребителя. Федор Ключников: «Немного шумит, но в целом отличный аппарат».
Работает стабильно на протяжении нескольких лет. Все параметры соответствуют расчетным. Несложный монтаж, не нужно каких-то особых умений для установки: в инструкции весь процесс подробно описан.
Слегка шумноват в режимах подзарядки и работы от аккумов, но лично для меня не критично. Стоит рядом с котлом и в доме его не слышно.
Видеообзор:
2. Бастион TEPLOCOM-250+ — от 10400 рублей
Для стабильного электрического снабжения газовых котлов,с мощностью не больше 250 ВА, отлично подойдет настенный источник бесперебойного питания Бастион TEPLOCOM-250 Плюс.
Особенности и достоинства модели:
| Характеристика | Значение |
|---|---|
| Мощность | 200 Вт |
| Входное напряжение | 185 — 245 В |
| Стабильность выходного напряжения в батарейном режиме | ± 10 % |
| Время переключения на батарею | 0,3 сек |
| Особенности | отображение информации о режимах на светодиодной панели |
Отзыв потребителя. Николай Уклейко: «Долгое переключение между режимами».
За два года использования несколько раз не успевал подхватить работу котла: он терял питание и происходила перезагрузка. Думаю, такого не должно быть. Еще не нравится, что отсутствует индикация зарядки АКБ. Невозможно определить, в каком состоянии батарея.
Обзор аналогичной модели:
3. Powerman Online 1000 ВА — от 11500 рублей
Источники бесперебойного питания данного типа – отличный вариант для обеспечения стабильной подачи электроэнергии на промышленное и бытовое обогревательное оборудование, имеющее повышенные требования к качеству и надежности электроснабжения. К ключевым преимуществам и особенностям ИБП Powerman Online 1000 BA стоит отнести:
- всегда синусоидальную форму напряжения на выходе;
- возможность продления сроков использования аккумуляторов за счет функции двойного преобразования;
- компактные размеры,
- высокая точность заданного напряжения от 2% и лучше;
Самое важное, на мой взгляд, это то, что устройство молниеносно переходит из основного сетевого режима работы в батарею, что обеспечивает корректную работу электроники в “мозгах” котлов. Радует наличие внутренних защит от перегрузки и КЗ
| Характеристика | Значение |
|---|---|
| Мощность | 700 Вт |
| Входное напряжение | 115 — 295 В |
| Стабильность выходного напряжения в батарейном режиме | ± 2 % |
| Время переключения на батарею | менее 1 мс |
| Особенности | Online-тип |
Отзыв потребителя. D.Petrovich77, forumhouse:
Достоинства:
- Низкая цена (для онлайн);
- высокая мощность;
- есть дисплей;
- удобные евророзетки.
Недостатки:
- Шумит вентилятор;
- Инструкция по эксплуатации с ошибками.
Очень дешёвый для онлайн. Вся необходимая инфа отображается на дисплее. Потребление показывает корректно.
Есть разные режимы работы. Может работать как линейно-интерактивный, можно в обход бесперебойника, только с помехопоглощающим фильтром, есть байпас.
Посмотреть видео:
Какие аккумуляторы устанавливают в бесперебойники
В бесперебойниках на сегодняшний день могут использоваться следующие типы аккумуляторов:
- свинцово-кислотные;
- литий-ионные;
- никель-кадмиевые.
Самый распространённый вариант (ему же рекомендуют отдавать предпочтение специалисты) — свинцово-кислотные. Они недорогие, ёмкие, требуют минимального обслуживания, легко подключаются, быстро заряжаются. Условно их разделяют на жидкостные и гелевые (в зависимости от физического состояния используемого электролита). Последние — более надёжны и долговечны, но стоят дороже.
Фото 2. Свинцово-кислотный аккумулятор для источника бесперебойного питания от производителя ExeGate Power.
А единственный недостаток всех свинцово-кислотных батарей — быстрый выход из строя при частом использовании. Они рассчитаны работать нечасто и непродолжительными сессиями. То есть, подойдут в том случае, если электричество дома отключают редко и ненадолго.
Литий-ионные — более долговечны, чем свинцово-кислотные, но и стоят дороже. Однако при простаивании они начинают терять свою ёмкость. Соответственно, не подойдут, если необходимость в аварийном питании — редкая. А вот для регулярного использования, когда их хотя бы частично приходится разряжать 3—4 раза в месяц, они идеальны.
Никель-кадмиевые — хоть производятся по старой технологии, но являются долговечными, стойкими к перепадам температур. Из недостатков: батареи не обслуживаются, высокотоксичны (в жилых помещениях лучше не использовать), стоят дорого, а ещё обладают «эффектом памяти».
Внимание! Каждый ИБП совместим только с одним типом аккумуляторов. Если изначально в нём был установлен свинцово-кислотный, то поставить литий-ионный или никель-кадмиевый не получится
Более того — это опасно, так как алгоритм зарядки каждого из них кардинально отличается.
Размер, вес и способ установки
Размер и вес бесперебойника прямо зависят от ёмкости установленных аккумуляторов и типа интегрированного стабилизатора напряжения.
Сам источник бесперебойного питания без батарей весит, в среднем, от 2,5 до 10 кг. Аккумулятор на 7 Ah свинцово-кислотный — порядка 1,5—2 кг.
Небольшие устройства, как правило, имеют встроенный сменный аккумулятор, а более дорогие — внешний (что позволяет подключить сразу несколько АКБ с параллельным соединением).
Остальные характеристики, на которые обращают внимание при выборе
И также при выборе ИБП учитываются следующие характеристики:
- диапазон входного напряжения и частоты (при выходе за указанные пределы включается работа только от аккумулятора);
- форма выходного напряжения (лучше — с правильной синусоидой).
Что касательно производителя, то одними из лучших, по мнению потребителей, в плане цена — качество, являются ИБП от следующих компаний:
- APC;
- LogicPower;
- Crown;
- PowerWalker;
- Mustek;
- Powercom;
- Stark.

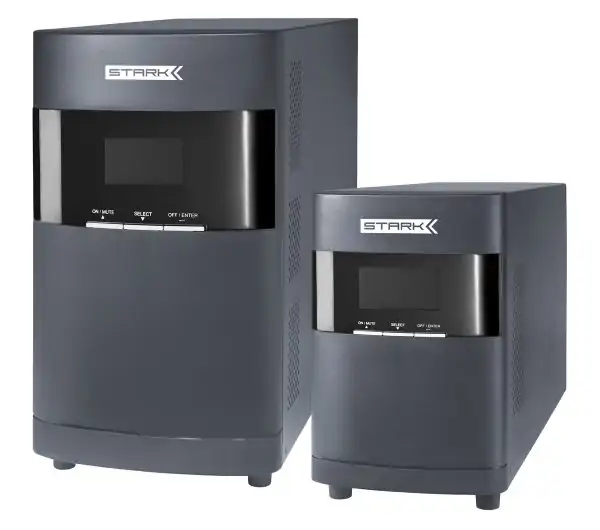

Фото 3. Два ИБП разного размера для газовых котлов от производителя Stark. Приборы оснащены электронным дисплеем.
Особенности ИБП для газовых котлов
Есть два типа устройств бесперебойного питания:
- Устройство по умолчанию работает в режиме пропуска энергии, не изменяя её параметров, а если сигнал пропадает, то автоматически происходит переключение на питание от аккумуляторов.
- Второй тип ИБП изначально преобразует электроэнергию, приводя её к оптимальному виду, то есть «выравнивает» характеристики. В аварийной ситуации также переходит в режим питания от встроенных батарей.
Напряжение изменяется в 2 этапа:
- сначала трансформация из переменного 220В в постоянный 12В;
- второй шаг: постоянный ток снова превращают в переменный 220В и 50 Гц.
Это необходимо для получения максимально «сглаженных» параметров тока, которые позволяют продлить срок службы электрическим элементам котельного оборудования. Причём аккумуляторы должны постоянно подзаряжаться.
Устанавливать ИБП первого типа следует, если только владелец уверен в том, что параметры сети в пределах нормы, или когда на входе в дом уже стоит общий стабилизатор.
В остальных случаях рекомендуется использовать ИБП со «сглаживающей» схемой. Как свидетельствуют сервисные фирмы, высок процент поломок именно из-за проблем с качеством подаваемой электроэнергии.
Можно ли использовать бесперебойники для компьютеров
Имеют значения параметры напряжения, подаваемого потребителю в газовый котёл. Нужна правильная синусоидальная форма входящего сигнала и совпадение по фазе.
Именно поэтому использовать бытовой (компьютерный) ИБП не рекомендуется, только в крайнем случае на непродолжительное время.
Как рассчитать ИБП
Большинство котлов и насосов не потребуют большой мощности ИБП. В среднем понадобится 300—350 Вт если насос один, на два — 450—550 Вт
А также следует обратить внимание на ёмкость аккумуляторов и мощность зарядного устройства для ИБП. Если ток заряда умножить на 10, получим максимально возможную ёмкость батареи, которую «потянет» зарядка в ампер-часах
Аккумуляторы допустимо использовать или гелиевые, или обычные. Первый тип хотя и безопасен, но стоимость в 2—3 раза выше, чем на обычные автомобильные аккумуляторы. Но здесь лучше не экономить: ёмкие автобатареи не могут стоить слишком дёшево. При ёмкости аккумуляторов около 50А/ч длительность автономной работы будет около 8 часов, а при 95—100А/ч около 24 часов.
Внимание! Мощность зарядного устройства должна примерно соответствовать ёмкости батарей
