Переделка электронного трансформатора в более мощный
При сборке той или иной конструкции иногда встает вопрос источника питания, особенно если устройство требует мощного блока питания, а без переделки его не обойтись. В наши дни найти железные трансформаторы с нужными параметрами не трудно, они довольно дорогие, к тому же большие размеры и вес – их основной недостаток. Хорошие импульсные источники питания сложны в сборке и наладке, поэтому многим они недоступны. В своем выпуске видеоблогер Aka Kasyan покажет процесс постройки мощного и особо простого блока питания на базе электронного трансформатора. Хотя в большей мере этот видеоролик посвящен переделке и увеличению его мощности. У автора ролика нет цели доработать или улучшить схему, он просто хотел показать, как можно простым способом увеличить выходную мощность. В дальнейшем, если пожелаете, могут быть показаны все способы доработки таких схем с защитой от короткого замыкания и других функций.
Купить электронный трансформатор можно этом китайском магазине.
В качестве экспериментального выступил электронный трансформатор с мощностью 60 ватт, из которого мастер намерен вытянуть целых 300 ватт. В теории все должно работать.
Трансформатор для переделок был куплен всего за 100 рублей в строймагазине.

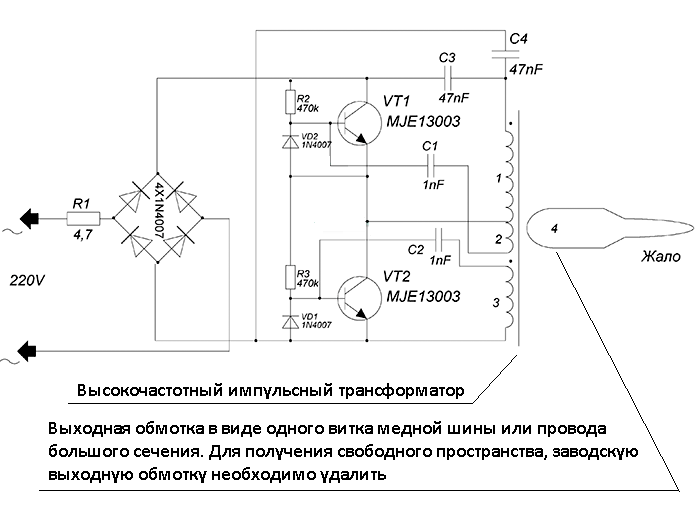

Перед вами классическая схема электронного трансформатора типа taschibra. Это простой двухтактный полумостовой автогенераторный инвертор с цепью запуска на базе симметричного динистора. Именно он подает начальный импульс, в следствие чего схема запускается. Имеются два высоковольтных транзистора обратной проводимости. В родной схеме стояли mje13003, два конденсатора полумоста на 400 вольт, о,1 Мкф, трансформатор обратной связи с тремя обмотками, две из которых является задающим или базовыми обмотками. Каждая из них состоит из 3 витков провода 0,5 миллиметров. Третья обмотка является обратной связи по току.
На входе небольшой резистор на 1 ом в качестве предохранителя и диодный выпрямитель. Электронный трансформатор несмотря на простую схему работает безотказно. Этот вариант не имеет защиты от коротких замыканий, поэтому, если замкнуть выходные провода, будет взрыв – это как минимум.
Летние скидки до 50% — Электроника для самоделок вкитайском магазине.
Нет никакой стабилизации выходного напряжения, поскольку схема предназначена для работы с пассивной нагрузкой в лице офисных галогенных ламп. Основной силовой трансформатор имеет две обмотки – первичная и вторичная. Последняя рассчитана на выходное напряжение 12 вольт плюс минус пару вольт.
Первые испытания показали, что трансформатор имеет довольно большой потенциал. Потом автор нашел в интернете запатентованную схему сварочного инвертора, построенного почти по такой схеме и сразу создал плату для более мощного варианта. Сделал две платы, поскольку в начале хотел построить аппарат для контактной сварки. Все заработало без каких-либо проблем, но потом решил перемотать вторичную обмотку, чтобы заснять этот ролик, поскольку начальная обмотка выдавала всего 2 вольта и колоссальный ток. А делать замеры таких токов на данный момент нет возможности за отсутствием нужного измерительного оборудования.
Перед вами уже более мощная схема. Деталей стало даже меньше. С первой схемы взяты пара мелочей. Это трансформатор обратной связи, конденсатор и резистор в цепи запуска, динистор.
Дальше из старых компьютерных блоков питания были выбраны все остальные компоненты. Это силовой трансформатор, транзисторы и входной диодный мост. Емкости были куплены отдельно.
Начнем с транзисторов. На родной плате стояли mje13003 в корпусе to-220. Были заменены на более мощные mje13009 из той же линейки. диоды на плате стояли типа n4007 в один ампер. Заменил сборку с током 4 ампер и с обратным напряжением 600 вольт. Подойдут любые диодные мосты аналогичных параметров. Обратное напряжение должно быть не менее 400 вольт а ток не менее 3 ампер. Конденсаторы полумоста пленочные с напряжением 400 вольт.
Продолжение на видео с 4 минуты.
Схема подключения галогенных ламп
Подключение галогенных ламп малого напряжения осуществляется через специальные источники питания на 6, 12 и 24В.
Примечательно, что низковольтные галогенные лампы на практике оказываются столь же яркими, как и обычные, в то время как потребление энергии сокращается на порядок. Кроме того, невысокое напряжение выступает дополнительной гарантией безопасности человека.
Часто такие лампы из соображений безопасности устанавливаются в ванных комнатах. Впрочем, низковольтные галогенные лампы также используются и во встроенных светильниках подвесных потолков, ввиду того, что небольшие размеры современных электронных трансформаторов позволяют осуществлять их монтаж прямо на каркас таких потолков.
Единственным ограничением для работы таких ламп является необходимость установки специального понижающего трансформатора.
Рис 1. Подключение галогенных светильников через трансформатора
Таким образом, когда для освещения используется низковольтная галогенная лампа, схема подключения к сети подразумевает наличие понижающего трансформатора на 12В.
Как подключаются галогенные лампы на схеме
Само подключение светильников оказывается чрезвычайно простым: для этого достаточно подключить галогенные лампы параллельно между собой и подсоединить их к трансформатору.
Рассмотрим более детально как подключаются между собой все элементы (трансформатор, галогенная лампа схема подключения и управления).
На рисунке ниже представлена блок схема, состоящая из двух понижающих трансформаторов и шести галогенных светильников. Синим цветом обозначен нулевой провод, коричневым – фазный.
Подключение на стороне 220 В . Подключение проводов в распределительной коробке осуществляется таким образом, что фаза питающего провода (тот который приходит в коробку) идет на выключатель.
Управление освещением (включение / отключение) осуществляется обычным выключателем. Его подключают до трансформаторов на стороне 220 В.
Классификация и принцип работы
Понижающая аппаратура для галогенных осветительных элементов существует в двух вариантах:
- электромагнитный;
- электронный.
Первый из названных трансформаторов называется еще тороидальным ввиду особенностей конструкции: основа первичной и вторичной обмоток – сердечник в форме тороида. Принцип работы данного варианта базируется на электромагнитной связи двух катушек. На вход подается напряжение 220 вольт, в результате преобразования трансформатор для галогенных ламп выдает пониженное напряжение 12 вольт.
Такой вариант на рынке уже давно, а до сих пор используется благодаря надежности и приемлемой стоимости. Только вес тороидального трансформатора составляет порядка 3,5 кг, что значительно усложняет задачу по обустройству системы освещения с применением встроенных галогенных светильников. Еще один минус – высокая чувствительность к резким скачкам напряжения.
Электронный (второе название импульсный) аналог во многом превосходит рассмотренный выше аппарат. Его преимущества:
- стабильность напряжения на выходе (6В, 12В, 24В);
- высокий коэффициент мощности;
- защита от перепадов напряжения;
- плавный старт;
- небольшие размеры устройства.
Все эти свойства позволяют эксплуатировать электронный аналог намного дольше. По сходному принципу действует блок питания/драйвер и для светодиодных ламп. Электронный трансформатор отличается несложной конструкцией, в его основе – двухтактный автогенератор.

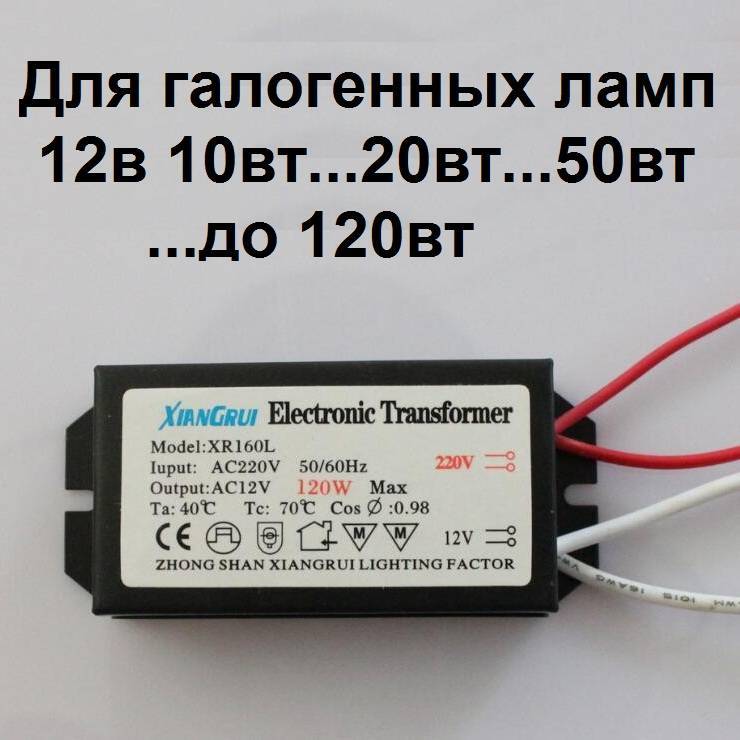

Все элементы помещены в корпус, для соединения с питающим источником 220 вольт предусмотрено два вывода, столько же – для соединения с галогенной лампой (напряжение 12 вольт).

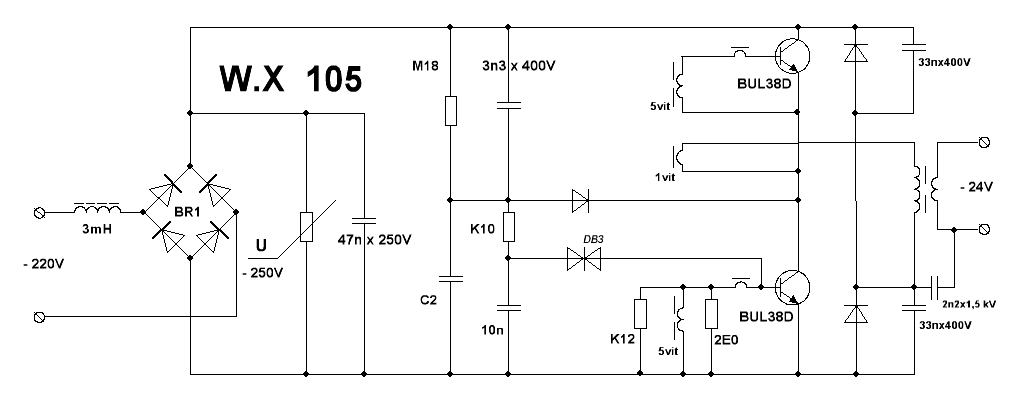

Схема электронного трансформатора выглядит следующим образом:
Электронный трансформатор содержит в себе ферритовый сердечник, транзисторы (схема полумоста), диоды. Устройство данного варианта конструкции несколько сложнее, но зато результатом является стабильное напряжение 12 вольт и более продолжительный срок службы источника света.
Базовый принцип работы
Электронное преобразовательное устройство предусмотрено для снижения мощности обычного электротока с 220-ти до 12 В. По сути, оно является двухтактным автогенератором (импульсным блоком питания) с довольно простым устройством. Функционирует по полумостовой обычной схеме, имеет форму коробочки с 4-мя выходящими кабелями: 2-мя на вход (220 В) и столько же на выход (12 В). Корпусная поверхность, как правило, производится из поликарбоната, алюминия, закреплена несколькими болтами.
Преобразовательное устройство в разобранном виде
Внутри такого изделия сердечник из феррита (в виде буквы «ш» или кольца с 2-мя обмотками). Вид конструкции определяется производителем. Второй тип с кольцевым сердечником легче адаптировать под какие-то свои требования (делают питающие блоки для иных электронных приборов). Обычно силовой частью изделия являются биполярные транзисторы. Их частота в противофазе — 30-35 кГц.
Вам это будет интересно Пломба на счетчик
Применение
Несмотря на то, что галогенные лампочки уступают в эффективности светодиодным и люминесцентным источникам света, они пользуются популярностью. В частности, лампы с диммерами 220 В легко заменяют стандартные лампочки накаливания.
Галогенные устройства применяют в качестве освещения для автомобилей. Такой источник света идеально подходит для этой сферы, поскольку обеспечивает высокую светоотдачу, длительность эксплуатации, стойкость к перепадам напряжения, имеет небольшую колбу. Галогенные светильники применяют также в прожекторах, рампах, для освещения при проведении фотосъемок и видеосъемок. Они используются в шелкографии и флексографической печати, при сушке материалов, отличающихся чувствительностью к ультрафиолету.
Перепады напряжения
Перепады напряжения влияют не только на срок службы галогенных ламп, но и на их световую эффективность. Так, падение напряжения на 5% приводит к уменьшению количества света приблизительно на 15% и ощутимому изменению температуры цвета. Так же неблагоприятен и рост напряжения. Для 12- вольтовой галогенной лампы повышение напряжения на 1 В (то есть на 8%), приводит к сокращению срока службы на 60%.
Из всех современных источников света галогенные лампы обладают наиболее качественной цветопередачей. Кроме того, галогенные лампы отличаются большой яркостью и направленным излучением. Их, конечно, только условно можно назвать энергосберегающими, тем не менее, по сравнению с лампами накаливания они имеют в несколько раз большую световую отдачу и удвоенный срок службы.
Все галогенные лампы условно делят на две больших группы: лампы низкого напряжения (низковольтные) – до 24 В и лампы сетевого напряжение – 220 В. Кроме этого, галогенные лампы различаются по конструкции и назначению.
Что нужно учитывать при подключении галогенных ламп
Длина выходного провода 12 В не должна превышать 2 м. При большей длине возможно возникновение потерь тока, отчего яркость ламп станет ощутимо ниже.
Во избежание перегрева трансформатора его следует располагать минимум в 20 см от любых источников выделения тепла. Избегать стоит и расположения трансформатор в полостях, объем которых составляет менее 11 литров.
Если же ввиду технических причин установка трансформатора в нишу небольших размеров оказывается неизбежна, суммарная нагрузка на устройство должна находиться на уровне до 75% от максимально возможного значения.
Ну и напоследок:
схема управления низковольтными галогенными лампами не должна включать в свой состав диммер (поворотный выключатель для плавного изменения яркости света).
При работе с такими источниками освещения корректность работы устройства нарушается, вызывая сокращение срока службы ламп.
на сайте:
1. Линейные галогенные лампы
Это самый старый тип галогенных ламп, которые были созданы еще в 60-х годах прошлого века. Лампы представляют собой кварцевую трубку с выводами с обеих сторон. Нить накала поддерживается в лампе с помощью специальных кронштейнов из проволоки. Лампы при своих небольших размерах имеют очень приличную мощность – 1 – 20 кВт. В помещениях такие лампы не используются из-за очень высокой яркости и большой потребляемой мощности. Основная их область применения – прожекторное освещение. Существуют современные линейные галогенные лампы заливающего света, которые используют не только в наружном, но и во внутреннем освещении. Эти лампы отличаются повышенной ударопрочностью.
Линейная галогенная лампа
Лампы выпускаются стандартной длины. Наиболее популярны галогенные линейные лампы длиной 78 и 118 мм. Большинство линейных галогенных ламп требуют обязательного горизонтального размещения в пространстве. Современные линейные галогенные лампы выпускаются двухцокольными с цоколем R7s (размещен с двух сторон лампы).
Рекомендации специалистов-практиков
Практикующие электрики часто сталкиваются с необходимостью монтажа низковольтных галогенок, когда проводка уже проведена и успешно эксплуатируется. В таком случае далеко не всегда возможно осуществить параллельное подключение ламп к трансформатору без кардинальной переделки проводки.
Чтобы минимизировать затраты специалисты рекомендуют в этом случае соединить каждый светильник с собственным трансформатором. Как правило, это будут небольшие по мощности и габаритам устройства.
Если это кажется расточительством, можно поставить в светильники вместо низковольтных высоковольтные галогенки на 220 В. Но в этом случае придется снабдить их прибором плавного пуска. Или как вариант, если конструкция светильника позволяет, можно заменить галогенные лампы на светодиоды эконом-класса.
С ориентирами выбора галогенок для устройства системы освещения ознакомит статья, досконально разбирающая все стороны вопроса.
Возможность регулировать интенсивность освещения привлекает многих. Большинство электронных трансформаторов дополнено возможностью снижения напряжения на входе, что позволяет регулировать яркость галогенного освещения
Очень часто планируется регулирование интенсивности освещения, для чего в общую схему добавляется диммер. Нужно знать, что большинство импульсных трансформаторов не рассчитаны на совместную работу с диммером.
Поскольку последний отрицательно влияет на функционирование электронного преобразователя, это в конечном итоге заметно сокращает срок службы подключенных галогенных ламп.
По этой причине оптимальный вариант для работы в паре с диммером – тороидальный электромагнитный трансформатор. И еще одно замечание.
Электрики настойчиво рекомендуют не забывать об обслуживании уже установленных понижающих устройств. Оптимально раз в шесть месяцев проводить их плановый осмотр с проверкой работоспособности. При выявлении проблем устройства ремонтируют или заменяют.
Выбор защитного блока
При подборе подходящего устройства плавного пуска рекомендуется учитывать два фактора — мощность и производителя. О мощности блока сказано выше. Что касается брендов, наибольшей известностью обладают такие компании:
- «Feron» (КНР);
- «Camelion» (КНР);
- «Шепро» (Россия);
- «Гранит 1000», «Гранит 500» (Беларусь);
- «Композит» (Россия);
- «Вжик» (совместное производство России и Китая).
Самые популярные модели выпускаются и «Гранит». Продукция китайского производителя отличается невысокими ценами. Как и большая часть изделий из Китая, блоки от считаются не слишком качественными. Для них характерны следующие недостатки:
- просадки напряжения, что нарушает работу светильника;
- мигание лампы при подключении и в процессе функционирования;
- регулярные помехи;
- среднее качество пайки;
- экономия на материалах, из которых изготовлен блок.
Продукция белорусской компании считается значительно более качественной. Однако «Гранит» не отличается компактностью, что в некоторых случаях является критически важным недостатком (например, при размещении в подрозетнике выключателя). Также следует отметить стоимость «Гранита» — более высокую, чем у китайских производителей.
Принцип работы
Свечение обычной лампочки накаливания происходит за счет нагрева металла. Вольфрамовая нить при пропускании электрического тока мгновенно раскаляется и начинает светиться. Так как все происходит мгновенно, то нить накаливания меняет свою температуру на сотни градусов за сотые доли секунды, а её сопротивление падает в десятки раз. Это приводит к деградации и перегоранию нити. Если же замедлить процесс нагрева, то можно увеличить срок службы в несколько раз.
Блок питания
Чтобы достичь замедления обычно используют схему с конденсаторами. В момент включения устройства в сеть разряженные конденсаторы будут уменьшать нагрузку на лампочку. Когда конденсатор заряжается полностью, нагрузка растет и лампочка получает полное напряжение. В момент выключения питания конденсаторы начинают разряжаться и поддерживать напряжение, за счет этого нить перестает светиться не мгновенно, а плавно гаснет за несколько секунд.
Уменьшая напряжения и создавая плавное нарастание тока в цепи, устройство позволяет уменьшить деградацию нити. Ударный скачок температуры и тока превращается в плавное повышение температур и небольшое повышение силы тока на большом промежутке времени.
Советуем изучить — Высоковольтные вакуумные выключатели — устройство и принцип работы
Устройство плавного пуска
Это более сложное устройство для плавного повышения напряжения. Если простейший блок питания состоит из конденсатора, резистора и тиристора, подключенных к сети через диодный мост, то устройство плавного включения более сложное и точнее калибрует нагрузку на лампу.
Принцип работы такой же, как и у обычного блока питания, но с небольшим усложнением схемы устройства. Для большей точности и плавности повышения напряжения используется двойной каскад тиристоров или схема с транзистором и тиристором. Принципиальная схема состоит из двух веток — по одной устанавливается конденсатор с резистором, на второй тиристор или транзистор служащий ключом. Аналогично с блоком питания, при заряде конденсатора происходит полный запуск лампы.
Чаще всего устройство плавного включения выполняется в небольших корпусах и предназначено для скрытого монтажа в плафонах или светильниках. Подключение происходит последовательно с источником освещения. Если лампа накаливания рассчитана на меньший ток, то устройство плавного включения устанавливается до понижающего трансформатора.
Диммирование
Принцип работы диммера следующий: регулировкой яркости пользователь устанавливает сопротивление потенциометра. Чем больше сопротивление, тем тусклее горит нить накаливания. Основной элемент диммера — это симистор, который служит выключателем. Симистор начинает пропускать ток только, если на его концах определенная разность потенциалов, если она меньше – цепь размыкается. Эту разность потенциалов создает конденсатор заряжающийся от общей цепи.
В целом получается так – конденсатор накопил заряд, выпустил его и создал разность потенциалов. Симистор включается и лампа начинает работать. Когда заряд в конденсаторе заканчивается, разность потенциалов уменьшается и симистор выключается. Этот цикл происходит каждую полуволну переменного тока.
ПЕРЕДЕЛКА ЭЛЕКТРОННОГО ТРАНСФОРМАТОРА
Все больше и больше радиолюбители переходят на питание своих кострукций импульсыми источниками питания. На прилавках магазинов сейчас размещено очень много дешевых электронных трансформаторов (дальше просто ЭТ).
При небольших размерах они обеспечивают большую выходную мощность, да и малые размеры хорошо — это на тот случай, если упадет на ногу:) Радиолюбители пытаются использовать эти ЭТ, но у них есть определённые недостатки, такие как: нежелание запуститься без нарузки, выход из строя при КЗ, и сильный уровень помех. В этой статье хочу поделиться с вами переделками электронных трансформаторов, чтобы избавитса от вышеуказанных недостатков. Вот типовая схема ЭТ:
Проблема заключаетса в том, что в трансформаторе применена цепь обратной (дальше ОС) связи по току, то есть чем больше ток нарузки — тем больше ток базы ключей, поэтому трансформатор не запускается без нагрузки, или при малой нарузке напряжение меньше 12В, да и при КЗ базовый ток ключей растет и они выходят из строя, а часто еще и резисторы в базовых цепях. Устраняется всё это довольно просто — меняем ОС по току на ОС по напряжению, вот схема переделки. Красным отмечено то, что нужно изменить:
Итак, удаляем обмотку связи на коммутирующем трансформаторе и ставим вместо нее перемычку.
Потом наматываем 1-2 витка на силовом трансформаторе и 1 на коммутирующем, используем резистор в ОС от 3-10 Ом мощностью не меньше 1 ватта, чем выше сопротивление — тем меньше ток защиты от КЗ.
Если вас пугает нагрев резистора, вместо него можно использовать лампочку от карманного фонарика (2,5-6,3В). Но при этом ток срабатывания защиты будет очень мал, так как сопротивление горячей нити лампы довольно большое.
Трансформатор теперь спокойно запускается без нагрузки, и есть защита от КЗ.
При замыкании выхода ток на вторичке падает, соотвественно падает ток и на обмотке ОС — ключи запираются и срывается генерация, только во время КЗ очень сильно греются ключи, так как динистор пытаетса запустить схему, а ведь на ней КЗ и процес повторяетса. Поэтому данный электронный трансформатор может выдержать режим замыкания не болле 10 секунд. Вот видео работы защиты от КЗ в переделанном устройстве:

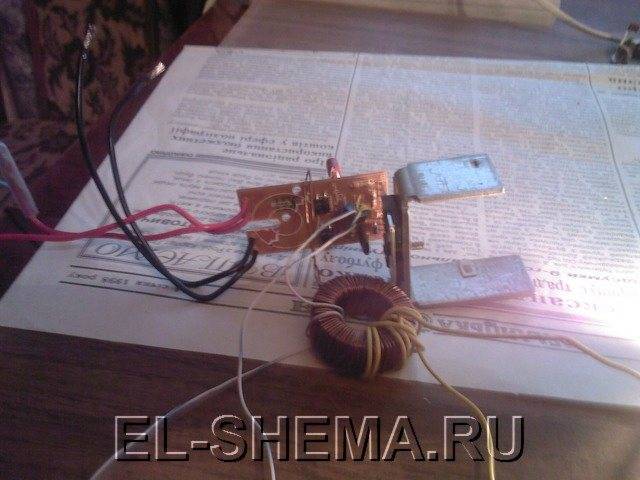

Сорри за качество, снимал на мобильник. Вот еще одно фото переделки ЭТ:
Но помещать фильтрующий конденсатор в корпус ЭТ не советую, я делал так на свой страх и риск, так как температура внутри и так немаленькая, да и места мало, может вздуть конденсатор и возможно вы услышите БА-БАХ:) Но не факт, пока что все работает отлично, время покажет… Позже мною были переделаны два трансформатора на 60 и 105 Вт, вторичные обмотки были перемотаны под свои нужды, вот фото, как разделить сердечник Ш-образного трансформатора (в блоке питания 105 Вт).
Также можно передлать импульсный блок питания малой мощности под большую, заменив при этом ключи, диоды сетевого моста, конденсаторы полумоста и конечно же трансформатор на феррите.

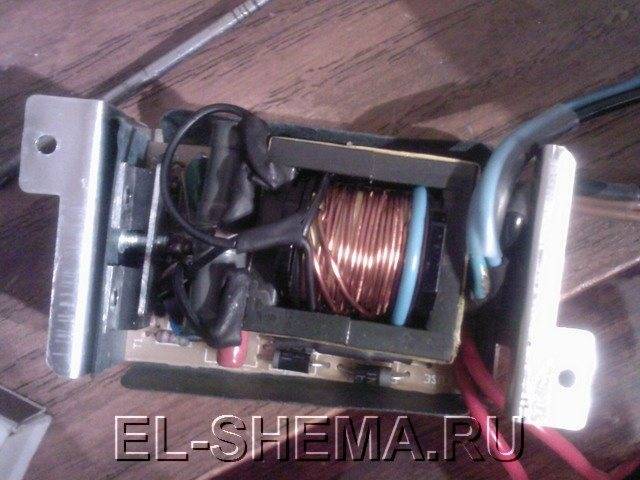

Вот немного фоток — переделан ЭТ на 60 Вт под 180Вт, транзисторы заменены на MJE 13009, конденсаторы 470 nF и трансформатор намотан на двух сложенных кольцах К32*20*6.
Первичка 82 витка в две жилы 0,4 мм. Вторичка по вашим требованиям.
И еще, чтоб не сжечь ЭТ при экспериментах или любой другой внештатной ситуации — лучше подключить его последовательно с ламой накаливания аналогичной мощности. В случае КЗ или другой поломки — загоритса лампа, а вы сбережёте радиодетали. С вами был AVG (Марьян).
Originally posted 2018-11-03 06:17:44. Republished by Blog Post Promoter
Базовый принцип работы
Электронное преобразовательное устройство предусмотрено для снижения мощности обычного электротока с 220-ти до 12 В. По сути, оно является двухтактным автогенератором (импульсным блоком питания) с довольно простым устройством. Функционирует по полумостовой обычной схеме, имеет форму коробочки с 4-мя выходящими кабелями: 2-мя на вход (220 В) и столько же на выход (12 В). Корпусная поверхность, как правило, производится из поликарбоната, алюминия, закреплена несколькими болтами.
Преобразовательное устройство в разобранном виде
Внутри такого изделия сердечник из феррита (в виде буквы «ш» или кольца с 2-мя обмотками). Вид конструкции определяется производителем. Второй тип с кольцевым сердечником легче адаптировать под какие-то свои требования (делают питающие блоки для иных электронных приборов). Обычно силовой частью изделия являются биполярные транзисторы. Их частота в противофазе — 30-35 кГц.
Вам это будет интересно Все о бесперебойном питании
Полная защита осветительных ламп
Предлагаемый блок защиты ламп служит для продления срока службы ламп накаливания и от преждевременного выхода из строя накаливающей нити при резкой подаче напряжения при эксплуатации ламп. Данный способ особенно подойдет для ламп, расположенных в труднодоступных местах (рекламные щиты, столбы для освещения). Этот прибор хорош и дома, так как в квартире нередко перегорают лампы. Установив это устройство, решается проблема частой замены ламп в связи с выходом их из строя.
Устройство защиты осветительных ламп создает медленный разогрев нити в течение нескольких секунд при включении света. Если напряжение внезапно отключится на короткое время, а затем снова включится, то процесс плавного нагрева нити повторится после вновь поданного напряжения. Происходит стабилизация питания, наибольшее значение его уменьшается до 220 вольт. Блок защиты ламп обладает минимальным временем реагирования на скачки напряжения – несколько миллисекунд. Контроллер управления имеет защиту.
Модуль защиты ламп выдерживает ток импульса 140 ампер, что дает возможность не ставить предохранитель, и быть уверенным в надежности системы и защите ламп.
Схема устройства:
Резистор для подстройки на 300 кОм изображен условно. При применении точных деталей он не нужен. В нашем случае R7 и R8 объединяются в одно сопротивление значением 1,15 мОм. Конкретное значение определяется выходом «Тест». Прибор подключается к сети с точным напряжением 220 вольт переменного тока, и регулировкой резистора ставится логическая единица на выходе «Тест». Для выбора порога стабильного напряжения меньше, чем 220 вольт, эту процедуру проводят при напряжении 215 вольт.
Мощностные характеристики ламп должны иметь границы наибольшим током триака ВТ139-600. Нельзя допустить ток выше 16 ампер. Прибор сочетается с лампами до 3,5 кВт мощности при условии, что триак будет установлен на радиаторе для теплоотвода. Без радиатора можно подсоединять лампы до 300 ватт. Для подключения к прибору ламп нагрузкой более 3500 ватт применяют триак мощнее.
Дроссель для подавления помех в схеме питающей цепи не предусмотрен, так как помехи могут поступать наружу от прибора только тогда, когда разогрев спирали ламп во время пуска за 2,5 секунды превышено напряжение питания сети более 220 вольт. Это незначительно, и триак после разогрева при малом напряжении открывается. Чтобы устройство стоило недорого, это можно не учитывать. Если необходимо полностью сделать защиту от помех радиоволн, то монтируют дроссель большой мощности между нагрузкой и вторым выводом, в этом нет особых проблем.
Контроллер схемы можно заменить другим, подходящим по параметрам. Также поступают и с триаком, подобного типа, подобранным по току нагрузки. Управляющий ток триака не рекомендуется подбирать выше 50 миллиампер. Защита ламп обеспечена.
Обзор видов и характеристик
По типу источника питания различают две группы ламп: низковольтные (12V) и аналоги для подключения напрямую к сети 220V. Разница между ними заключается в том, где располагается драйвер/блок питания: внутри конструкции или является отдельным узлом. Разнятся такие лампочки еще и по мощности. Диапазон значений нагрузки: от 0,4 до 7,8 Вт. Причем исполнения с дробной (1,5W; 1,2W) и целой величиной (2W; 3W; 5W) в равной степени популярны.
https://youtube.com/watch?v=3xKagVDvPm4
Еще одним фактором, на основании которого делается отличие между лампами G4, является форма колбы. Так, распространены открытые источники света, аналоги с колбой разных форм и уплощенные лампочки в форме диска (таблетки). Количество диодов может разниться также как их тип.
SMD диоды, отличающиеся компактностью, высоким коэффициентом яркости, мощностью и широкой диаграммой направленности.
Чаще используются светодиоды SMD, их размеры зашифрованы в обозначении: 3528, 2835, 5050, 5630 и пр. Чем больше габариты источника света, тем более яркий свет он обеспечит.
Основные технические характеристики лампочек с держателем G4:
Таблица цветовой температуры
Для упрощения понимания, какой свет обеспечивает лампа G4, нередко указывается принадлежность к теплым или холодным оттенкам.
