Конструкция, способы подключения и установка блока розеток

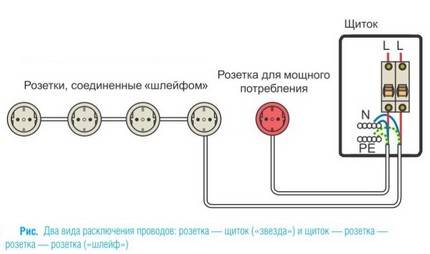

Возможные способы подключения

Есть несколько способов добиться результата, но все зависит от потенциальной нагрузки на такие розетки.

Шлейф — последовательный метод

При необходимости установки блоков, состоящих их нескольких розеток, все элементы подключаются шлейфовым методом. Фазу соединяют со вторым устройством перемычками, затем таким же способом коммутируют следующий прибор. Аналогично поступают с нулевыми контактами.

Метод довольно прост, но не лишен недостатков. Так, плохой контакт в одной из промежуточных розеток автоматически становится причиной неработоспособности следующих элементов. Избежать неприятностей поможет проверка и подтяжка клемм, операцию необходимо планировать и проводить как минимум раз в году.

Если клеммы позволяют, то вместо отдельных перемычек лучше использовать цельный провод. С небольшого участка снимают изоляцию, потом его сгибают петлей, зажимают в клемме, затем таким же методом «расправляются» со следующими розетками. Надежность всех элементов такой электросети — большой плюс этого способа. Минусы — необходимость расчета длины провода, относительно долгая, более трудная, работа — все-таки несущественны.

Гораздо больший минус — невозможность одновременной работы нескольких мощных приборов, так как максимальное значение силы тока для одной розетки — 16 А. Если в работу будут вовлечены сразу несколько «серьезных» единиц техники, то питающий кабель попросту может не выдержать возросшую нагрузку.

Звезда — параллельное подключение

В этом случае все розетки комнаты подключаются отдельным, «своим» проводом, подходящим к распределительной коробке, куда из щитка подведен главный кабель. Такой способ не ограничивает работу розеток, так как даже если одна из них выйдет из строя, остальные останутся в рабочем состоянии.

Самые большие минусы — расход провода и трудоемкость работ. Можно сэкономить, если к центральному контакту от щитка проложить провод более толстого сечения, а для соединения с розетками — жилы потоньше. Однако этот вариант называется уже по-другому — смешанным способом.

Комбинированный компромисс

При таком подключении розеток основной кабель прокладывается до распределительной коробки и дальше — до ближайшей розетки. На этом, последнем, отрезке делают ответвления для остальных устройств. Преимущества — экономия кабеля и большая надежность электросети, так как вариант обеспечивает автономную работу приборов.

Второе решение — прокладывание из распределительной коробки сразу двух кабелей. Один из них — для шлейфа, питающего, например, 4 из 5 розеток. Второй предназначается для пятой группы, которую собираются использовать для эксплуатации особо мощной техники.

Что делать с защитным проводом?

Заземление некоторые (и нередко) делают последовательным методом. Однако он не совсем корректен, поэтому ПУЭ запрещают подобную практику — использование шлейфового подсоединения, если оно применяется для защитных проводов.

Оптимальный вариант — выполнение распайки (скрутки) на заземляющем проводе, идущем к первой розетке «в строю». Через нее ведут отдельный провод к каждому элементу блока. Единственная трудность — помещение защитных проводов в первом подрозетнике, однако ради такого случая можно приобрести более глубокое изделие (например, «высотой» 60 мм).

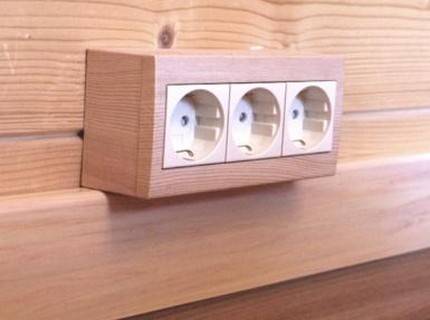

Зачем устанавливать тройные розетки

Подключение тройной розетки требуется чаще всего людям, которые не планируют в ближайшее время проведение ремонта, но хотят больше удобств для пользования электроникой и электрической техникой. Подсоединение такого устройства имеет преимущества и недостатки.

Достоинства:

  • низкая себестоимость;
  • безопасность и надежность креплений;
  • отсутствие необходимости прокладки дополнительных проводов;
  • возможность быстро улучшить функциональность электрической сети в квартире;
  • возможность осуществить ремонт легко и быстро в случае возникновения неисправностей;
  • простота монтажа тройной розетки и ее использования.

В то же время необходимо быть готовым и к недостаткам:

  • есть необходимость сверления подрозетников на три модуля;
  • потребуется использование дополнительных приборов (в частности, перфоратора);
  • во время работы может образоваться много пыли и грязи.

Установка тройной розетки может значительно улучшить функциональность проводки в помещении, не требуя при этом дополнительных затрат на кабели и места в нем.

Конструкция розеточного блока

Блок розеток с 5 точками

Полный комплект под монтаж точек электропитания имеет такую конструкцию:

  • набор подрозетников;
  • сама полимерная панель с расположенными на ней 2-4 розетками.

Размеры одной равны 72х72 мм. Соответственно:

  • две точки в ряду — 142 мм;
  • три — 212 мм;
  • четыре — 284 мм.

Знать эти параметры необходимо, чтобы правильно определить точку установки блока розеток (расстояние от стены или окна). Чаще его размещают в таких местах:

  • Кухня. Как правило, точки электропитания устанавливают над рабочей поверхностью в 40 см (минимум) от мойки.
  • Гостиная. Чтобы розеток не было видно, их можно убрать за тумбу с телевизором или под барную стойку.
  • Ванная комната. Тут всю конструкцию можно расположить за встроенным шкафом. Таким образом точки питания будут скрыты от глаз и влаги дверцами мебели.

Подключение методом шлейфования: пошаговая инструкция

В этом случае розетки при монтаже блока соединяются последовательно, как лампочки на гирлянде. Собственно к сети при использовании метода шлейфования подключается только первая электроточка. Остальные розетки коммутируются с ее контактами.

Используется такая технология в большинстве случаев в старых домах, то есть там, где нет заземляющих проводов. Фаза при таком способе подключения соединяется с фазой, а ноль с нолем. Выполняется подключение в данном случае следующим образом:

  • к клемме первой розетки подключается фаза основного кабеля и фаза второй розетки;
  • та же самая операция производится с нулевым проводом;
  • между перемычками подрозетников пропускаются и отгибаются по направлению к клеммам провода для следующих розеток;
  • выполняется последовательное подключение проводов.

К последней розетке в цепочке, таким образом, будут подключены только один фазный провод и один нулевой.

Метод шлейфования при установке блока розеток может использоваться, конечно же, и в домах, электросеть которых дополнена заземлением. Монтаж в этом случае будет иметь некоторые нюансы. Дело в том, что по нормативам безопасности прерывать заземляющий провод при шлейфовании нельзя. Его в данном случае устанавливают методом ответвления.

Устройство и места установки розеточных блоков

Конструкция розеточного блока отличается от обычной розетки только количеством «посадочных» мест. Он состоит из пластмассового корпуса и внутренней части, представленной терминалами с контактами и клеммами, к которым прикрепляются пружины для вилок.

Большинство современных моделей оснащены заземляющими контактами, которые призваны повышать безопасность системы и снижать напряжение со всех подключенных через блок электроприборов.

Количество точек подключения устанавливаемого розеточного блока определяется исходя из наличия бытовой техники, посаженной на одну группу

Розеточные блоки бывают двух типов:

  • Предназначены для скрытой проводки. Устанавливаются в толщу стены с помощью модуля из выполненных в форме стаканов подрозетников;
  • Предназначены для открытой проводки. Устанавливаются на поверхность стены с помощью выполненного в форме пластины подрозетника.

Кроме двух основных разновидностей розеточных блоков есть еще весьма практичный выдвижной тип. Они легко монтируются в столешницу или в шкаф, из которых выдвигаются в период эксплуатационной необходимости. Их принцип работы аналогичен источникам питания, расположенным на/в стене.

Розеточные блоки часто устанавливают на кухнях, располагая их за рабочим столом на высоте в 10 см, внутри кухонных тумб и за стенками соседних тумбочек на уровне 30-60 см от чистового пола. Встроенные розетки удобно использовать при подключении группы не мощных бытовых приборов: вытяжки, мультиварки, холодильника…

Врезной корпус выдвижной розеточной группы, состоящей из трех-пяти электроточек, остается скрытым в столешнице до тех пор, пока слегка не надавишь на его верхнюю панель

При обустройстве залов и гостиных их размещают возле компьютерных столов или за экраном телевизора. Розеточные группы из трех электроточек часто можно встретить и ванных комнатах. Но в этом случае используют устройства с влагозащищенными корпусами, размещая их на расстоянии не менее 60 см от источника воды.

Что дает использование блока розеток

Это очень удобно, если в одном месте комнаты необходимо подключить несколько потребителей, например, настольный компьютер с монитором, принтером и целым арсеналом гаджетов. В этом случае подключение компьютерной розетки позволит отказаться от традиционной переноски на несколько разъемов и вороха проводов под ногами.

Перед тем как подключить компьютерную розетку, необходимо провести несколько подготовительных операций и предварительный монтаж проводки:

  • Монтируем в стене количество подрозетников, размер зависит от количества потребителей, которое планируется подключить к блоку;
  • Собираем в блоке розеток линию заземления;
  • Заводим в подрозетники шлейфы и подключаем контакты к проводке;
  • Собираем блок розеток.

Подключить подобный блок сможет любой человек, имеющий хотя бы поверхностное представление о правилах сборки и коммутации электропроводки. При необходимости для компьютерной розетки можно установить блок, совмещенный с выключателем и индикатором сети. Нередко приходится добавлять выносной шнур для сетевого удлинителя, чтобы подключить дополнительную бытовую технику, тот же телевизор или музыкальный центр, находящиеся в другом конце комнаты.

Важно! Для компьютерной или любой другой сложной электронной техники очень важно правильно подключить нулевую заземляющую жилу. Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу

Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу. Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Во-первых, подключить «землю» таким способом требуют правила ПУЭ. Каждый потребитель нужно подключить к шине заземления индивидуальным проводом, но это не главное. Во-вторых, в этом случае при аварии и замыкании любого из потребителей на землю, перегорании нагруженного провода «земли», остальные потребители останутся подключенными к шине заземления.

Аналогично по той же схеме выполняется подключение блока с выключателем. Например, в одной конструкции установить розетку и двухклавишный выключатель для ванны и туалета. От того, насколько грамотно выполнена схема подключения блока из розеток и выключателя, проводка и заземление, зависит защита от удара электрическим током.

Подключение электрики

Перед началом электромонтажных работ – проверьте напряжение на проводах в подрозетнике с помощью индикатора После высыхания раствора приступают к подключению кабеля к розеткам. При шлейфовом способе действуют так:

  1. Смонтированный от распределительной коробки кабель заводят в первый подрозетник. Его оплетку нужно предварительно зачистить ножом или бокорезом на 10-15 см, чтобы освободить внутренние провода. Желательно оставить небольшой запас для возможного проведения ремонтных работ в будущем.
  2. Используют подготовленные заранее разноцветные провода-перемычки. Их сечение должно быть таким же, как и у питающего кабеля. Не нужно делать перемычки очень длинными. Они будут мешать блоку плотно «сесть» в гнезда. На перемычках нужно снять оплётку на 1 см.
  3. Продевают все провода сквозь технические разъемы-отверстия в подрозетниках.
  4. С наборного блока убирают верхнюю защитную крышку и откручивают зажимные винтики на 5-6 мм. Первый проводник подводят к 1 розетке, учитывая положение клемм. Уже от нее при помощи контактов проводник РЕ и все нулевые кабели отводят в остальные розетки.
  5. Все гнезда с устроенной проводкой аккуратно притягивают фиксирующими винтами без усилия. Мастер должен помнить, что соединения линии электропитания должны оставаться неразборными.
  6. Все оголенные участки проводов обматывают изоляционной лентой.
  7. Остаётся вставить подрозетник с подведенными жилами в стаканы и зафиксировать с применением боковых зажимов.
  8. Уровнем контролируют ровность размещения блока.
  1. В последнюю очередь монтируют верхнюю часть комплекта.

Полностью собранный и установленный настенный блок должен «сидеть» крепко, не поддаваться попыткам сдвинуть его рукой.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Длина зачистки изоляции

При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.

Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.

Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.

Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.

С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.

А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.

Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.

Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.

Хотя у каждой марки, есть как свои преимущества, так и недостатки.

Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.

Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.

На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.

Но обычно, оголенная часть жилы не должна превышать 8-10мм.

Длина проводов торчащих из подрозетника выбирается исходя из:

удобства монтажа

глубины подрозетника

Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.

Особенности подключения электрики

Когда раствор окончательно затвердеет, приступают к подключению внутреннего блока розеток. Если розетка подключается по шлейфовому типу, провода идут от распредкоробки в первый подрозетник.

Для создания смычек готовят фрагменты разноцветных проводов. При этом сечение смычек должно быть таким же, как сечение проводников линии электропитания. Проводники не должны быть чрезмерно длинными, так как в этом случае будут мешать нормальной установке розетки в монтажную коробку. Отрезанные провода зачищают от изоляционного слоя примерно на 1 сантиметр.

Через переходники подрозетников продевают провода. До этого нужно обеспечить нормальную проходимость переходников, для чего очищают от остатков гипсового или алебастрового раствора. Установка блока розеток пройдет проще, если концовки проводников загнуть по направлению к клеммам.

С блока снимают защитную крышку. После этого на 5 – 7 миллиметров припускают зажимные винты. Очищенный конец фазы питающего кабеля направляют к первой розетке. Следует иметь в виду расположение клемм. Далее PE проводник и нули питающего кабеля ведут ко второй розетке. Точно так же, как описано выше, подключают все остальные розетки. Гнезда нужно закручивать не слишком сильно.

Шлефирование розеток подразумевает четкое соблюдение принципа полярности контактов. От клеммы с фазой отходит фазный провод, от нуля — нулевой.

Читать далее: Компьютерная розетка категории и технология подключения

К примеру, если в главной питающей точке блока силовых розеток при установке исчезнет заземление, последующие участники цепочки потеряют защитный ноль. В будущем, если на корпус попадет сетевое напряжение (при неисправности техники), напряжение передастся и на все другие корпуса электробытовых приборов, подключенных к сети.

Когда эта работа закончена, остается лишь окончательно затянуть саморезы, закрепить корпус в подрозетнике и установить декоративную крышку.

4-х постовые рамки для розеток и выключателей в Москве

Все представленные в разделе «4-х постовые рамки для розеток и выключателей» изделия выпускаются известными и отлично зарекомендовавшими себя высоким качеством своей продукции компаниями.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на товары категории “4-х постовые рамки для розеток и выключателей”, но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский, Солнечногорск, Истра и Жуковский.

Устройство и места установки розеточных блоков

Конструкция розеточного блока отличается от обычной розетки только количеством «посадочных» мест. Он состоит из пластмассового корпуса и внутренней части, представленной терминалами с контактами и клеммами, к которым прикрепляются пружины для вилок.

Большинство современных моделей оснащены заземляющими контактами, которые призваны повышать безопасность системы и снижать напряжение со всех подключенных через блок электроприборов.

Количество точек подключения устанавливаемого розеточного блока определяется исходя из наличия бытовой техники, посаженной на одну группу

Розеточные блоки бывают двух типов:

  • Предназначены для скрытой проводки. Устанавливаются в толщу стены с помощью модуля из выполненных в форме стаканов подрозетников;
  • Предназначены для открытой проводки. Устанавливаются на поверхность стены с помощью выполненного в форме пластины подрозетника.

Кроме двух основных разновидностей розеточных блоков есть еще весьма практичный выдвижной тип. Они легко монтируются в столешницу или в шкаф, из которых выдвигаются в период эксплуатационной необходимости. Их принцип работы аналогичен источникам питания, расположенным на/в стене.

Розеточные блоки часто устанавливают на кухнях, располагая их за рабочим столом на высоте в 10 см, внутри кухонных тумб и за стенками соседних тумбочек на уровне 30-60 см от чистового пола.  Встроенные розетки удобно использовать при подключении группы не мощных бытовых приборов: вытяжки, мультиварки, холодильника…

Врезной корпус выдвижной розеточной группы, состоящей из трех-пяти электроточек, остается скрытым в столешнице до тех пор, пока слегка не надавишь на его верхнюю панель

При обустройстве залов и гостиных их размещают возле компьютерных столов или за экраном телевизора. Розеточные группы из трех электроточек часто можно встретить и ванных комнатах. Но в этом случае используют устройства с влагозащищенными корпусами, размещая их на расстоянии не менее 60 см от источника воды.

Это интересно: Прокладка кабеля во взрывоопасных помещениях — способы и требования

Примечание

В данной статье изложено только то, как установить и подсоединить розеточный блок, несмотря на то, что сегодня мы имеем еще и такое сочетание, как розетка с выключателем, но о ней как-нибудь в другой раз выйдет статья.

Для установки розеток необходимо знать размеры блоков розеток, а они бывают следующие:

  • Размер одной розетки составляет 72 миллиметра в ширину и столько же в высоту;
  • Сетка размеров блока из 2-х электрических точек имеет длину 72 миллиметра, а ширину 142 миллиметра;
  • Сетка размеров блока из 3-х электрических точек ы длину также 72 миллиметра, а в ширину 212 миллиметра;
  • Сетка из 4-х частей в ширину 284 миллиметра, а в высоту все те же 72 миллиметра.

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

Открытая проводка – преимущества и недостатки

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

Преимущества:

  • Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
  • Для монтажа не нужны такие инструменты как штроборез или перфоратор.
  • В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
  • Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
  • При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

Недостатки:

  • Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
  • Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
  • Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.

Скрытая проводка – плюсы и минусы

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

Преимущества:

  • Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
  • Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
  • Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.

Недостатки:

  • Для монтажа надо резать стены.
  • Тяжело выполнять ремонтные работы.
  • Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.

Проделывание отверстий

Существует три способа создания отверстий в стене:

  1. С помощью коронки по бетону.
  2. С использованием ударной дрели, перфоратора и победитового сверла.
  3. С применением болгарки (угловой шлифмашины).

Первый вариант (коронка по бетону)

Данный способ можно считать самым часто применяемым. Для проделывания отверстий используется специальное устройство — коронка по бетону, надеваемая на перфоратор.

Режущий элемент коронки представляет собой деталь с алмазным напылением. Можно использовать победитовые насадки. Сверхпрочный материал позволяет легко разрушать любую твердую поверхность. Пропил получается ровным и округлым. Во внутренней части насадки располагается сверло по бетону, предназначенное для центровки режущего элемента.

Ставим сверло на заданную точку и начинаем погружать коронку в материал. Когда пропил завершен, выдалбливаем остатки бетона. Для этого используем молоток и зубило.

Второй вариант (дрель, перфоратор, победитовое сверло)

Если нет насадки-коронки по бетону, отверстие для розетки можно проделать победитовым сверлом. Лучше всего проделывать отверстие перфоратором, а если инструмент отсутствует, подойдет и ударная дрель. В последнем случае процесс будет более трудоемким.

Окружность просверливается по заранее нарисованной линии. Шаг делается минимально возможный. Чтобы контролировать глубину погружения, рекомендуется использовать изоляционную ленту, привязанную к сверлу. Как и в первом варианте, доделываем работу с помощью молотка и зубила.

Третий вариант (болгарка)

Болгарка — не лучший способ проделывания круглых отверстий, а больше подходит для создания квадратов. Однако при отсутствии другого инструмента можно сделать отверстие для розетки в стене и с помощью болгарки.

Подбираем специальный диск — по бетону. Вычерчиваем квадрат вместо окружности. Делаем 4 пропила в стене по начерченным линиям. Глубина пропилов чуть превышает размер подрозетника. Убираем остатки бетона молотком и зубилом.

Подгонка отверстия под размер подрозетника

Когда отверстие выполнено, проверяем, насколько подходит под него подрозетник. Поскольку отверстие изначально делалось больше диаметра подрозетника, проблем с шириной возникнуть не должно. Основные усилия обычно прикладываются к подгонке нужной глубины.

Доводим отверстие до глубины, при которой подрозетник будет утопать в нише примерно на 5 миллиметров. Запас по глубине предусматривается с учетом закладки в отверстие фиксирующего материала (гипсового или алебастрового раствора). Кроме того, определенное место займет изгиб провода, подходящего к устройству.

Благодаря подгонке глубины установленный подрозетник будет спрятан в отверстии вместе с наружной юбкой. Это позволит установить устройство в одной плоскости со стеной. Если же юбку не утопить, в итоге получится зазор розеточной рамки от стены на 1 – 2 миллиметра.

Способы подключения с учетом потребителей

Подключение блока розеток одной группы осуществляют шлейфовым способом. Он предполагает присоединение всех элементов группы к общей питающей линии электропроводки. Созданная шлейфовым способом цепь рассчитана на нагрузку, показатель которой не превышает 16А.


Единственным «минусом» такой схемы является то, что в случае повреждения в месте контакта одной из жил перестают функционировать и все расположенные за ней элементы

Сегодня подключение блока розеток часто осуществляют комбинированным способом, в основе которого лежит параллельная схема. Этот способ активно практикуется в европейских странах. У нас он применяется для обеспечения отдельной линией мощных потребителей.

Параллельное подключение предполагает прокладку от распределительной коробки двух кабелей:

  • первый направляется в виде шлейфа, запитывая четыре из пяти розеток 5-местного блока;
  • второй – подводится отдельно к пятой точке розеточной группы, которая предназначена будет для запитки мощного прибора.

Способ хорош тем, что обеспечивает работоспособность отдельной точки и делает ее независимой от функционирования расположенных рядом других участников цепи.


Главное достоинство комбинированного способа – в обеспечении максимальной степени безопасности, что особо актуально при эксплуатации мощных и дорогостоящих приборов

Единственный недостаток схемы – увеличение расхода кабеля и затрат труда электромонтажника.

Как шлейфовый, так и комбинированный способ подключения может быть закрытого и открытого исполнения. Первый предполагает выдалбливание каналов в стене для прокладки линий и «гнезд» под разъемы, второй реализуется путем прокладки РЕ проводника на поверхности стены.


Плинтусы и кабель-каналы, используемые при открытом способе прокладки, выполняют не только эстетическую функцию, но и защищают РЕ проводник от механического повреждения

Применение пластиковых кабель-каналов повышает безопасность и эстетичность открытой проводки. Большинство из них снабжено перегородками, между которыми и прокладывают линию. Контроль за состоянием РЕ проводника удобно осуществлять через съемную переднюю часть.

Зачем нужно группировать

Разместить розетки в доме, конечно же, можно в разных местах. Однако слишком большое их количество по всей площади стен, скорее всего, сильно испортит внешний вид помещения. Поэтому в современных квартирах розетки в большинстве случаев просто располагают по нескольку штук в одном месте. Это позволяет сохранить привлекательный внешний вид стен и сделать гнезда подключения менее заметными. Также такой способ монтажа делает в последующем более удобной и эксплуатацию розеток. Ведь чаще всего разного рода бытовые приборы располагаются в квартирах неподалеку друг от друга.

Правила группировки

О том, какое расстояние между подрозетниками в группе должно быть выбрано, поговорим чуть ниже. Для начала же разберемся с тем, какие, собственно, технологии могут использоваться для монтажа гнезд подключения в блоке.

В доме в одном и том же месте можно, конечно же, установить и несколько отдельных розеток, просто расположив гнезда неподалеку друг от друга на одном уровне от пола. Однако используют такой способ монтажа электрики достаточно редко. При применении такой технологии смонтировать гнезда подключения абсолютно ровно и аккуратно, скорее всего, не получится.

Поэтому в большинстве случаев перед установкой электрики группируют подрозетники в единую конструкцию. В последующем такой блок просто вмонтируется в стену за один прием. Подобным образом монтажники добиваются аккуратного вида установленных в доме гнезд. Собираются розетки обычно в группы по 2-5 шт. Для помещений промышленных предприятий могут использоваться блоки и из большего количества гнезд подключения.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
