Конструктивные особенности, принцип действия
Люминесцентный светильник является одним из наиболее распространенных приборов освещения, которые используются в жилых, административных помещениях благодаря легкости монтажа и последующей экономии электроэнергии.
Устройство люминесцентного светильника серии EVFD
Принцип действия такого устройства основывается на способности паров газа и металла под воздействием электрического поля формировать световой поток. Люминесцентные лампочки по своему внешнему виду напоминают стеклянные трубки.
Основные элементы конструкции такой лампы:
- люминофор – внутреннее покрытие лампы;
- трубка, заполненная инертным газом, ртутными парами;
- вольфрамовые спирали, расположенные по краям ламповой конструкции, покрытые оксидом бария, который выполняет свойства катода;
- два соединительных штырька между спиралями, которые непосредственно связывают устройства с источником питания.
В чём отличие цоколя E27 от E14
Наглядное сравнение двух разновидностей.
Отличить один вариант от другого просто, так как размеры у них разные:
- Вариант Е27 имеет диаметр резьбовой части 27 мм. Ее высота точно такая же и составляет 27 мм. По сути, это самая обычная лампочка, хорошо знакомая практически всем.
- Цоколь Е14 по диаметру намного меньше – 14 мм. То есть, числовое обозначение подсказывает размер элемента, что очень удобно.
Еще одним отличием можно считать меньшую мощность лампочек с цоколями Е14. Они не предназначены для высоких нагрузок, оптимальным решением будут маломощные светодиодные или люминесцентные лампы. То есть, если разбирать цоколь Е27 и Е14 – отличие заключается только в диаметре, все остальное аналогично.
Основная разница заключается в размере.
Энергосберегающие лампы
Энергосберегающие лампы представляют собой компактные люминесцентные источники света, которые стали отдельным классом. Состоят, как правило, из трех компонентов: цоколя, электронного блока (ЭБ) и люминесцентной лампы. Цоколь предназначен для подключения к светильнику. Электронный блок при подаче электричества обеспечивает зажигание светового элемента и его дальнейшее горение. ЭБ преобразует напряжение 220В в рабочее напряжение источника света. Люминесцентная лампа – это свернутая в компактную спираль люминесцентная трубка. Благодаря электронному блоку энергосберегающая лампа включается без мерцания и работает без мигания, свойственного стандартным люминесцентным светильникам.
Энергосберегающие лампы производят в виде спирали и U-образной формы. Спиралевидные лампы, за счет оптимальной формы, немного меньше по габаритам U-образных ламп такой же мощности. Форма энергосберегающих ламп никак не сказывается на работе, однако спиралевидные лампы стоят дороже аналогов, так как они более сложны в производстве.
Типы цоколей ламп
Раньше при покупке лампочек домой мы не задумываясь брали лампочку Ильича и ставили её в нашу люстру, сейчас же появилось большое разнообразие светильником с патронами под различные цоколи ламп. В статье рассмотрим основные типы цоколей и как определить какая лампа нам подойдет не беря саму лампу в магазин.
Цоколь — это часть лампы, которая располагается в патроне и через которую проходит электрический ток к лампе.
Каждый тип цоколя имеет собственное обозначение, которое составляется из определенных букв и цифр:
1. Заглавная буква в начале обозначения определяет тип цоколя.
E — резьбовой цоколь Эдисона (Edison/Эдисон); G — штырьковый цоколь; B — штифтовой цоколь (байонетный); R — цоколь с утопленным контактом; S — софитный цоколь; P — фокусирующий цоколь.
- 2. Число стоящее после буквы определяет диаметр цоколя или расстояние между штырьками.
- 3. Маленькие (строчные) буквы обозначают количество штырьков, контактных пластин или гибких соединений в данном цоколе.
s — 1 контакт; d — 2 контакта; t — 3 контакта; q — 4 контакта; p — 5 контактов.
Резьбовые цоколи
Являются одними из самых первых которые появились и самыми распространенными в домашнем освещении. Буквенное обозначение получили от своего изобретателя Томаса Эдисона ((Edison). Цифры расположенные следом за буквой указывают на диаметр цоколя в мм.
Лампы с цоколем Е27 это всем хорошо известные лампочки Ильича, но на сегодняшний день используется и для светодиодных и энергосберегаюших ламп.
Штырьковые цоколи
У данного типа ламп первой буквой в обозначении стоит английская G. Для соединения с питающими проводами в патроне используются как прямые штыри, так и штырьки с утолщением на конце. Цифирное обозначение указывает на расстояние между центрами штырьков.
Читать также: Монтаж электропроводки в квартире своими руками
Дополнительное обозначение буквами U X Y Z обозначают разновидность конструкции. Лампы одной размерности, но с разными разновидностями конструкции не взаимозаменяются.
Среди данных цоколей выделяются лампы с цоколями G23 и G24. Эти лампы выпускаются с расположенными внутри стартерами.
Цоколи ламп с утолщением на штырьках GU10применяются в местах повышенной вибрации, вставляя их в патрон и проворачивая мы их фиксируем от выпадения из патрона.
Если вы встречали в магазинах необычные кольцевые лампы, то знайте, в таких используют цоколи G10q.
Намного реже, но все же встречаются в домашних светильниках цоколи с комбинацией двух или даже трех цоколей. Для обозначения данных цоколей ставят цифру, соответствующую колличеству цоколей, перед буквенным обозначением. Например 2G10, 2G11, 2G13.
Штифтовые (байонетные) цоколи
Данный вид цоколя является видоизмененным типом резьбового цоколя. Только роль резьбы выполняют штифта по бокам, за счет которых лампа фиксируется в патроне. Обозначается английской буквой В или русской Ш (В22d=2Ш22). Цифра перед буквой — количество контактов, после буквы — диаметр корпуса.
Такой тип цоколя применяется в автомобилях. За счет точного фиксирования такие лампы могут быть 2-х,3-х контактные. Например лампа с 2 спиралями ближнего-дальнего света.
Лампы с байонетным цоколем зарубежного производства не содержат цифрового префикса, а обозначаются аббревиатурой:
BC — Bayonet Cap (Байонетный цоколь) = B22d, 2Ш22;
SBC — Small Bayonet Cap (Маленький Байонетный цоколь) = B15d, 2Ш15;
MBC или MBB — Miniature Bayonet Cap / Base (Миниатюрный Байонетный цоколь) = Ba9s, 1Ш9.
Цоколь с утопленным контактом
Обозначается буквами R7s? 7 — это диаметр отверстия. Цифры после букв указывают на общую длину лампы в мм, выпускают такие лампы длиной 78, 118, 189, 254 мм. Применяются в различных кварцевых приборах и приборах с высокой интенсивностью освещения.
Читать также: Светильники на потолок
Софитный цоколь
Обозначается буквой S. Цифра после обозначает диаметр корпуса контакта. Контакты расположены с двух сторон. Применяется в салонных осветителях авто.
А также в галогеновых лампах.
Фокусирующий цоколь
Обозначается английской буквой P (Prefocus type Bases / цоколь фокусированного типа). Применяется в автомобилях, кинопроекторах, прожекторов. Цифры указывают диаметр ориентирующей части. P14.5s — одноконтактный, 14,5 мм. цоколь.
Прячем проводку в доме
Светильники на потолок
Монтаж электропроводки в квартире своими руками
Самостоятельный монтаж кабельного канала
Принцип действия и особенности конструкции
При нагреве до определенной температуры металл начинает светиться. Это свойство и используется в лампах накаливания. При этом пришлось решить несколько проблем, которые препятствовали созданию эффективного осветительного элемента. Во-первых, нужно было подобрать материал, который при накаливании не расплавится. В результате спираль изготавливается из вольфрама – самого дешевого из тугоплавких металлов. Во-вторых, процесс нагрева ускоряет окислительные процесс, который оказывает негативное влияние на состояние металла. Значит, необходимо было предотвратить контакт раскаленной спирали с кислородом, т. е. с воздухом.
В результате получилась конструкция лампы, которая преодолевает все проблемы и в то же время поражает своей простотой:
- грушевидная колба из стекла с прикрепленным к узкой части металлическим цоколем. На нем имеется резьба, при помощи которой устройство вкручивается в патрон. В некоторых моделях резьба отсутствует, но имеются другие решения, соответствующие условиям эксплуатации;
- внутри колбы имеется стеклянная ножка, с впаянными двумя электродами. Своими верхними концами они крепятся к краям спирали, а нижними – к цоколю. Причем один припаян к корпусу, а второй – к контакту на его дне;
- вольфрамовая спиралевидная струна крепится к электродам и держателям (ножкам), изготовленным из тугоплавкого металла (молибдена). Они не дают спирали провиснуть при нагреве и оборваться. В зависимости от назначения ламп накаливания спиралей может быть несколько, а значит количество контактов и поддерживающих ножек увеличивается соответственно.
Из колбы откачивают воздух и заполняют ее инертным газом либо оставляют вакуумную среду. Этим решается проблема окисления. Проходя через вольфрамовую спираль, электрический ток разогревает ее. Причем происходит это незаметно для человеческого глаза и световой поток в результате накала проводника распространяется практически мгновенно.

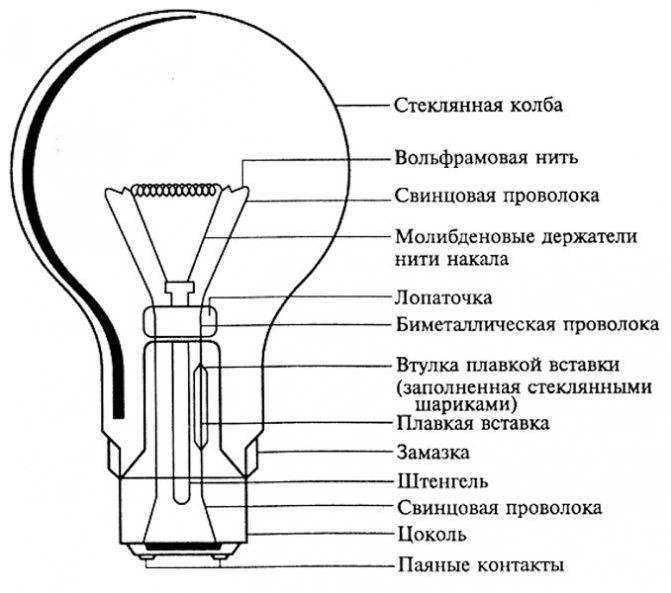

Как устроена лампочка накаливания.
Особенности маркировки
Выбирая лампочки для освещения различных помещений, нужно разбираться и в их маркировке, которая содержит в себе массу полезной информации.
Маркировка лампочки
Первая буква отражает типы цоколей. Она может иметь следующий вид:
- E – винтовой или резьбовой. Его еще часто называют цоколем Эдисона. Наиболее часто встречается. Получил свое название в честь изобретателя первой лампочки Томаса Эдисона:
- B — байонет (штифтовой);
- G – штырьковой;
- R – цоколь, который оснащен утопленными контактами;
- K — кабельный;
- S — софитный;
- T — телефонный;
- P — фокусирующий;
- W — бесцокольные типы ламп.
К примеру, для выбора цоколя важно будет знать расшифровку второй буквы маркировки, которая отражает информацию касательно подвида светильника. Она может быть следующих видов:
- U – энергосберегающая модель:
- V – цоколь, имеющий конический конец;
- A – автомобильная модель.
Автомобильные модели
После буквенной части, в маркировки всегда идут цифры: E27, G13. Они отражают либо расстояние между установленными контактами, либо диаметр резьбы. Кроме этого маркировка содержит маленькие буквы. Они несут в себе информацию касательно того, какое количество соединительных пластин или контактов имеет конкретная лампочка на своей цокольной части. Маленькие буквы могут быть следующих видов:
- d — 2 контакта;
- p — 5 контактов;
- q — 4 контакта;
- s – 1 контакт;
- t – 3 контакта.
Как видим, умея правильно читать маркировку, можно узнать достаточно много информации о лампочке и ее составных частях, что значительно упростить процедуру выбора нужного вида источника света.
Фокусирующий цоколь — P
P14.5s — фокусирующий цоколь с одним контактом, диаметром корпуса (ориентирующей части) 14.5 мм.
В некоторых случаях вместо типа цоколя указывается тип лампы.MR16 (цифры могут различаться) — стандартный типоразмер галогенных ламп накаливания с отражателем. Обычно, цоколь используется штырьковый(g9, g4, g23 и т.д.).R50 (цифры показывают диаметр лампы) — типоразмер рефлекторных ламп. Они служат для создания направленного света. В большинстве случаев цоколь используется резьбовой — е27 или е14.2D — это компактные люминесцентные лампы. Колбы ламп выполнены в форме двух дуг.Цоколь G10q или GR8.
Буквы в маркировке
Тип цоколя принято указывать тремя буквами латинского алфавита и цифрами. Их значения по порядку таковы:
- Большая буква — сообщает о форме.
- Цифра — номер цоколя. Характеризует его размеры и расстояние между питающими выводами.
- Маленькая буква — количество контактов.
Третий символ обычно опускается производителями. В быту по умолчанию используют лампы с двумя выводами. Поэтому на упаковке встречаются только первые два символа (Е 14).
С помощью маркировки можно узнать полезную информацию об осветительном приборе. Значения букв раскрываются в таблице.
| Первая большая буква в начале маркировки — форма | |
| E | Резьбовой цоколь Эдисона |
| G | Штырьковый |
| R | Крепеж с утопленными выводами |
| H | Автомобильные лампы |
| B | Цоколь штифтовой (иногда называют — байонет) |
| S | Софитный крепеж |
| P | Фокусирующий |
| T | Телефонный |
| K | Кабельный |
| W | Бесцокольные лампы |
| Маленькая буква в конце маркировки — количество выводов (указывается не всегда) | |
| s | 1 контакт |
| d | 2 |
| t | 3 |
| q | 4 |
| p | 5 |
Резьбовые цоколи Эдисона — тип E
Самая старая и распространенная модификация. Встречается практически в любой квартире. Яркие представители — E27, E14. Эти типы цоколей применяются в стандартных лампочках для дома. Чуть менее известен E40. Предназначен для ДРЛ и ДНаТ светильников на 400 Вт. Они применяются для освещения дорог. Выделяются маленькие представители этой модификации — E5 и Е12. Они имеют узкий диаметр и встречаются сравнительно реже.
Резьбовые цоколи тип E
Штырьковые — G
Применяются для точечных светильников. Конструкция подразумевает, что питание на лампу передается по двум штырям. Они бывают различной толщины — G7, G9. Для фиксации лампочку достаточно поступательным движением вставить в патрон.
Лампочки со штырьковым типом цоколя
Настольные — 2G11
Лампочки с такими цоколями относятся к люминесцентным. Внешне напоминают G23. Колба осветительного прибора имеет вытянутую форму в виде буквы «П». В таких цоколях установлен пусковой стартер и конденсатор.
Светодиодные лампы с цоколем 2G11
С утопленными выводами — R
Эти осветительные приборы называют линейными. Встречаются в прожекторах строительных объектов и стадионов. Обычно это газоразрядные или галогенные лампы.
Лампа металлогалогенная 150 Вт RX7s
Автомобильные — H
Производятся для индустрии автомобилестроения. Изначально буква «H» обозначала галогеновые лампы. Со временем форм-фактор прижился. Все изделия, выпускаемые с таким крепежом, начали помечать символом «H». Например — H1, H4, H7.
Автомобильная лампа H7
Штифтовые — B
Используются в двуспиральных автомобильных лампах. Их конструкция позволяет зафиксировать осветительный прибор в одном единственно верном положении
Это важно для направленной фокусировки света. Лампочка вставляется с нажатием и поворотом
Энергосберегающая лампочка B22
Софитные — тип S
Первоначально применялись в сценическом оборудовании. Отсюда их красивое название. Сейчас распространены в подсветке салонов авто, ванных комнат и некоторых приборов. Их особенность — малый диаметр до 19 мм.
Софитная с цоколем SV8.5
Фокусирующие — P
Оснащены встроенным отражателем. Схожи по назначению с типом B. Устанавливаются в одном правильном положении. Встречаются в фонарях и кинопроекторах.
С фокусирующим цоколем – тип P
Телефонные — T
Лампы накаливания с T цоколями применяются в качестве индикаторных. Имеют низкий ток потребления 30-120 мА. Конструкция патрона предусматривает установку светофильтра. Распространенные напряжения таких ламп — 12, 24, 48 и 60 В.
У телефонных ламп есть характерная неисправность. Отрываются тонкие проволочки, идущие к колбе
Если лампочка не светится, на это следует обратить внимание. Возможен быстрый ремонт
Индикаторная лампа цоколь T5.5 k
Кабельные — тип K
Редкий вид цоколей. Осветительные элементы встречаются в оранжереях и помещениях, где требуется имитация солнечного света. Обычно это лампы, подходящие для выращивания растений.
Лампа Metalarc HSI-td 2000 w/d с цоколем K12S
Умные цоколи
Современные устройства. Работают с любыми смартфонами. Свет можно удаленно включать и выключать с помощью приложения на телефоне. Управляются по сети Wi-Fi. Некоторые модели могут изменять свой цвет. Выглядит очень эффектно.
Бесцокольные лампы — W
Типичный цоколь отсутствует. Вместо него проволочные выводы. Эти лампы встречаются в праздничных гирляндах и приборных панелях автомобилей.
Автомобильная безцокольная лампочка W21W
Подключение электропатрона
Контакты для подключения
Для понимания работы и способа подключения устройства нужно разобраться, как прибор работает. Следует рассмотреть процесс сборки с нуля перед тем как подключить патрон к проводам на потолке. Пластина из латуни прижимается к керамическому вкладышу при помощи центрального контакта. Винт, вкрученный в стальную пластинку, устанавливает контакт на вкладыше.
Винт также выполняет роль проводника тока. По этой причине его следует надежно закручивать, чтобы был создан качественный контакт. Аналогичным образом устанавливается вторая латунная пластина.
На проводниках нужно сформировать кольца. Их продевают через донышко и прикрепляют к пластинам из стали. При подключении патрона через стандартный переключатель фаза присоединяется к центральному контакту. Нулевой провод присоединяется к боковому контакту
Важно соблюдать маркировку при подсоединении проводов
Последний шаг – накручивание корпуса на дно. Теперь патрон можно использовать и вставлять в него лампочку.
Подключение патрона с клеммами
Клеммный патрон
Существует новый тип патронов. В них провода прижимаются при помощи клеммных колодок. Подобный способ монтажа позволяет ускорить установку лампочек в люстры.
Корпус выполняется из пластмассы и является монолитным. Контакты крепятся на внутренней стороне на заклепки. Недостаток таких патронов – невозможность ремонта при поломке.
Выпускаются патроны с клеммами с цоколем Е14 и Е27.
Подключение безвинтового электропатрона
Устройства с безвинтовых подключением устанавливаются легко. Внутри расположены пружины из латуни, которые используются для защемления и фиксации проводников. В корпусе имеются отверстия, обычно две пары.
Для подсоединения патронов параллельно в люстры, две пары контактов соединяются попарно. На один патрон поступает напряжение, а следующие подсоединяются через перемычки. Всего можно подключить 10 и более патронов.
Где используется
G4 – цоколь на настоящий момент достаточно распространенный. Предназначены модели такой конструкции прежде всего для миниатюрных декоративных ламп. Рассчитан цоколь этой разновидности на напряжение всего 12 В (3W).
Чаще всего светодиодные лампочки такой конструкции можно видеть:
в настольных светильниках;
в оборудовании, отвечающем за подсветку витрин;
в декоративном оформлении мебели и зеркал;
в натяжных потолках;
в оформлении картин.
Если дополняет светодиодные лампы 12 вольт цоколь G4, свет от них исходит рассеянный. Никаких элементов, предназначенных для направления потока, в конструкции таких приборов не предусмотрено. Поэтому иногда лампочки с цоколем этой разновидности используются даже в люстрах особой конструкции.
Назначение лампового цоколя
У лампового цоколя два предназначения:
- Обеспечение работы прибора. У цоколя и патрона есть контакты в результате соединения которых происходит питание источника света от электросети.
- Возможность смены лампы в случае ее выхода из строя или необходимости замены на устройство с другими параметрами. Соединение “цоколь-патрон” должно обеспечить безопасность и простоту проведения этой операции.
Некоторые виды осветительных приборов не имеют цоколя. Их присоединяют к электрической цепи при помощи гибких проводков.
Как правило, такой вариант используют для ламп малой мощности, которые подвержены физическому воздействию или тряске. Соединение “патрон – цоколь” в этом случае будет слабым местом, вследствие чего произойдет обрыв контакта.
№6. Цветовая температура
Лампа с одной и той же мощностью может давать свет разного оттенка, более теплого или холодного. Цветовая температура измеряется в кельвинах и обязательно указывается на упаковке лампы. В продаже можно найти лампы с температурой от 2700 К до 6500 К: чем ниже показатель, тем более теплым и желтым будет свет.
При выборе можно ориентироваться на такие стандарты:
- для отдыха и расслабления в жилых помещениях рекомендуют использовать лампы теплого белого света температурой 2700-3300 К. Считается, что лампы до 3500 К подходят для отдыха, свыше – для работы;
- лампы до 4200-4500 К дают естественный белый свет, который можно использовать в кабинете, офисе, для освещения рабочего места, он также подходит для ванных комнат. Вообще этот вариант больше уместен для общественных мест;
- лампы с цветовой температурой 5000-6500 К имеют холодное голубоватое свечение, их используют для освещения складов, салонов, магазинов, ангаров и офисных помещений. Дома такой свет неуместен.
Использовать в одной комнате лампы с разной цветовой температурой нежелательно – это будет вызывать дискомфорт, и если он будет постоянным, то могут возникнуть проблемы со зрением.
Маркировка элементов
Типы цоколей и обозначения
Несмотря на то, что использование стандартного цоколя могло бы быть удобным, элементы менялись в зависимости от габаритов ламп и других параметров. Сегодня рынок осветительного оборудования предлагает покупателям широкий ассортимент цоколей, имеющих различные обозначения и маркировку. Маркировка элементов выглядит следующим образом:
- E – резьбовой цоколь (Эдисона),
- G – штырьковый цоколь,
- R – цоколь с утопленным контактом,
- B – штифтовой цоколь (Байонет),
- F – цоколь с одним штырьком,
- a – цилиндрический штырёк,
- b – рифленый штырёк,
- c – штырёк специальной формы,
- S – софитный цоколь,
- K – цоколь с кабельными соединениями,
- H – цоколь для ксеноновых ламп,
- P – фокусирующий цоколь,
- T – телефонный цоколь,
- W – контакт выполняется посредством токовых вводов, находящихся на стеклянной части лампы.
Цоколь байонет
Буква обозначает тип цоколя, а следующее после нее число – расстояние, существующее между контактами, либо диаметр устройства в месте соединения. Следующие далее буквы рассказывают о численности контактных устройств: пластин, штырьков, гибких соединений:
- s — один контакт,
- d — два контакта,
- t — три контакта,
- q — четыре контакта,
- p — пять контактов.
Часто можно увидеть буквенные уточнения к некоторым типам цоколей:
- U – энергосберегающий прибор,
- V – устройство с коническим концом,
- A – лампа автомобильная.
Например, расшифровывать надпись на цоколе B10А следует так: лампа автомобильная с штифтовым цоколем диаметром 10 мм.
Виды ламп с цоколем Е40, их особенности и преимущества
Лампы накаливания
Являются одними из самых распространенных благодаря их низкой стоимости и простоте конструкции. Свет создается нагреванием тела накала электрическим током, а само тело накала помещается в колбу, заполненную инертным газом, парами либо под вакуумом.
К другим преимуществам можно отнести:
Невысокую чувствительность к скачкам напряжения.
Мгновенное зажигание.
Незаметность мерцания при работе на переменном токе, что важно на предприятиях.
Не создает радиопомехи при работе.
Надежность в условиях низкой и повышенной температуры, окружающей среды, устойчивость к конденсату.
Экономическую целесообразность установки в местах с кратковременным эпизодическим включением света (кладовая и др.).
Возможность работы на любом роде тока.
Низкий уровень ультрафиолетового излучения (существенно для музеев, коллекционеров и т.п.).
Однако данный вид ламп отличается высоким энергопотрeблением, имеет низкую цветовую температуру и небольшой срок службы. Также в случае применения мощных ламп накаливания они представляют пожарную опасность. Они хрупкие, чувствительные к удару и вибрации.
Люминесцентные лампы
Самый распространенный вид энергосберегающих ламп. Это запаянная с обоих концов стеклянная трубка с инертным газом низкого давления внутри.
Преимущества:
- Широкий диапазон цветовой температуры (от теплого белого до дневного).
- Длительный срок службы (до 30 тысяч часов).
- Высокая энергоэффективность.
- Доступная стоимость оборудования.
- Пожарная безопасность ввиду низкого выделения тепловой энергии.
Недостатки:
- В условиях комнатной температуры полная мощность достигается спустя 45 секунд.
- Содержат ртуть, и требуют специальные условия для утилизации.
- Чувствительность к частым включениям/выключениям.
Светодиодные лампы
Нашли применение в бытовом, промышленном и уличном освещении. В качестве источника света в таких лампах представлены светодиоды (миниатюрные электронные устройства). Основное достоинство – самый экологически чистый источник света. Поток света идет, преимущественно, в одном направлении.
К другим преимуществам относят:
- Низкое энергопотрeбление.
- Долгий срок службы.
- Простота установки.
- Высокая прочность.
- Отсутствие ультрафиолетового излучения.
- Мгновенный разогрев.
- Не требуются специальные условия утилизации.
- Подключение как к источникам постоянного (12V), так и переменного тока (220V).
Недостатки:
- Высокая цена.
- Чувствительность светодиодов к повышенной температуре (нельзя применять в закрытых светильниках, в банях и т.п.).
- Подвержены бpaку чаще, чем лампы накаливания.
ДНАТ и ДРЛ
Дуговые Ртутные Люминесцентные лампы (ДРЛ) применяются для освещения открытых территорий, высоких производственных цехов, сельскохозяйственных и складских помещений, строительных площадок, т.е. для всех тех мест, которые не требуют высокого качества светопередачи.
Состоит из стеклянной колбы, заполненной углекислым газом, внутри которой – трубка из кварцевого стекла, заполненная парами ртути под высоким давлением. Достоинством является большая экономия электроэнергии.
Недостатки:
- Максимальный режим горения достигается через 7 минут.
- Чувствительность к температуре.
- Для работы необходим индуктивный дроссель в качестве пускорегулирующего устройства.
Дуговые Натриевые Трубчатые лампы (ДНаТ) широко используются в освещении дорог, а также теплиц. Источником света является газовый разряд в парах натрия, за счет чего лампы излучают оранжевый свет.
Преимущества:
- Низкая цена.
- Высокая энергоэффективность.
Основные потребители – это предприятия, областные автодороги и железные дороги.
Недостатки:
- Максимальный режим горения достигается через 5-10 минут.
- Монохроматичность излучения.
- Высокая светоотдача (которая, однако, снижается в два раза к окончанию срока службы).
- Для работы необходимо высокое напряжение.
Преимущества и недостатки
Практически в каждом доме осветительные приборы оснащены винтовыми патронами. В советское время диаметр в 90 % случаях составлял 27 мм, сегодня не менее 50. Поэтому главным преимуществом цоколя е27 является его широкое применение.
Из минусов можно выделить способность металла ржаветь. Если образовалась коррозия, то выкрутить лампу из патрона будет практически невозможно. Также встречаются некачественные изделия. Их изготавливают с нарушением относительно допустимых погрешностей (по ГОСТу) по диаметру и углу витков.
Еще один важный положительный момент касается мощности светового потока. Только e27 цоколь способен справиться с лампами в 300-350 Вт. А светодиодные изделия могут освещать помещение сотнями Люмен.
В отличие от других конструкций цоколя запатентованная Эдисоном не поддается деформациям. Для изменения формы потребуется приложить заметные усилия, которые во время транспортировки или падения отсутствуют.
Технология изготовления контактного элемента ламп и используемые для этого материалы обходятся производителям относительно не дорого. А так как спрос неизменно велик на продукцию, то итоговая стоимость ламп с таким цоколем оказывается самой низкой. Другие цоколи стоят дороже.
Маркировка
Для цоколей типа «винт Эдисона» принята маркировка ЕХХ, где:
- Е – указывает тип (Edison Screw type);
- ХХ – цифры, показывающие диаметр, например, тип лампочки E14, говорит о том, что диаметр цоколя 14мм, то есть отличие между типами Е14 и Е27 заключается в ширине патрона.
Диаметр цоколя
Заметим, что для обеспечения совместимости выпускаются специальные адаптеры, например, переходник с цоколя Е27 на Е14.
Фото: пример переходника
Благодаря таким проводникам появляется возможность устанавливать лампы накаливания, у которых стандартный типоразмер (E27) (а также их энергосберегающие аналоги) в патрон под миньен (E14).
Где используется
Типоразмер E27 можно смело назвать бытовым видом цоколей. Он самый распространенный благодаря эксплуатационным свойствам. Популярность повлияла и на доступность, цоколи такого вида есть в ассортименте разных компаний, а купить их можно в хозяйственном отделе любого магазина.
Область применения E27:
- Жилые помещения (частные дома, квартиры).
- Хозяйственные помещения (гаражи, подвалы, кладовки и т.д.).
- Производства небольших площадей.
- Уличные фонари невысокой мощности.
Светильник под лампы с диаметром 27мм.
Большой процент лампочек, с которыми человек ежедневно сталкивается в быту, как раз отвечают стандарту E27. Для помещений больших площадей уже нужны более мощные осветительные приборы.
Какой цоколь имеют обычные лампочки?
Наиболее распространенные в быту лампы накаливания имеют резьбовой цоколь, маркируемый буквой «E». Следующая за буквой цифра определяет диаметр входящий в патрон части. Чем больше значение, тем шире цоколь. Если купить лампочку большего либо меньшего диаметра, то осветительный элемент не подойдет к патрону.
Резьбовой цоколь — это еще не гарантия того, что лампочка предназначена для бытового использования. Все дело в диаметре. Входящие в патрон резьбовые части выпускаются следующих видов:
- микроцоколь E5;
- миниатюрный E10;
- малый E12;
- «миньон» E14;
- средний E27;
- большой E40.
Число в маркировке указывает на размер диаметра в миллиметрах. Наряду с вышеперечисленными есть резьбовые цоколи размером в 17, 26, 39 мм.
Каждый вид имеет свои характерные особенности, область применения, но все они обозначаются буквой E в честь Эдисона. В быту применяются лампочки двух видов: E14 и E27. На отечественном рынке представлен и осветительные элементы с большим цоколем Эдисона (40), но они предназначены для промышленного и уличного освещения.
Основные выводы
При починке фары обязательно необходимо знать тип цоколя автомобильной лампы, которой она оборудована.
- Маркировка элементов может осуществляться по отечественной (ГОСТу) или европейской системе в зависимости от производителя.
- Буквенное обозначение информирует о виде лампы и типе цоколя, а цифровое о его размере или диаметре.
- Классификация может производиться и по числу контактов.
- В автофарах чаще всего применяются галогенные, газоразрядные и светодиодные виды ламп.
- Тип цоколя может определить назначение источника света при оборудовании систем освещения автомобиля.
В современном автомобилестроении все больше внимания уделяется светодиодам и все меньше классическим лампам накаливания. Новые модели машин предъявляют более высокие требования к техническим характеристикам не только конструкции фар, но и используемых в них ламп.
Предыдущая
Цоколи и патроныКак выбрать лампу с цоколем типа G13
Следующая
Цоколи и патроныОсобенности цоколя е14 для ламп и его отличия от e27
