Где используется?
Область применения трубчатых ламп с цоколем G5 достаточно широка:
- Освещение рабочих мест на производстве, но допускается только при использовании ЭПРА в качестве источника питания для люминесцентных трубок.
- Освещение офисов растровыми светильниками.

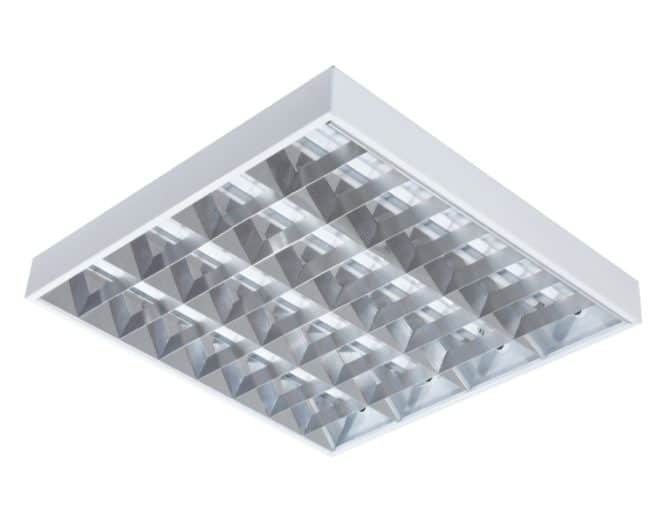

Растровый светильник с лампами T5
Освещение складов. Длинный линейный источник света позволяет осветить большую площадь равномерным световым потоком.

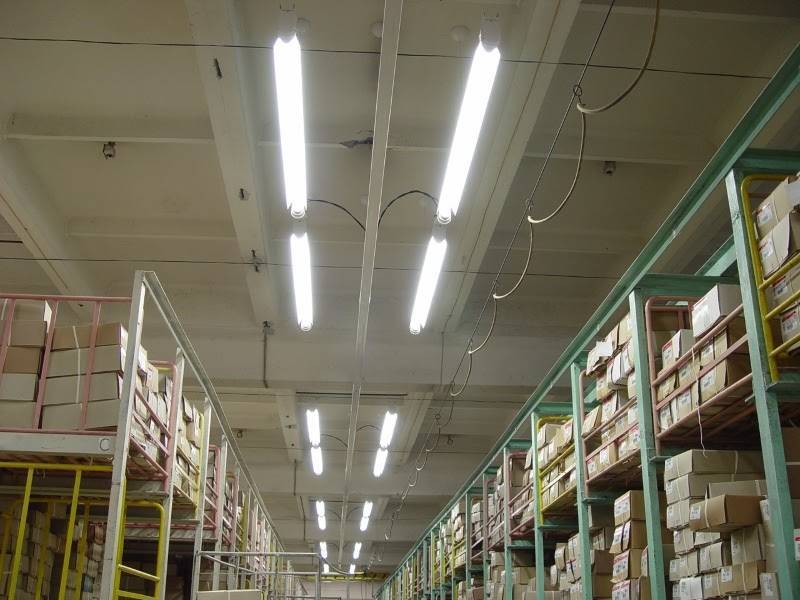

Освещение склада
- Освещение автопокрасочных мастерских. Здесь также преимущество дает длинная трубчатая конструкция, которая отражаясь от поверхности кузовных деталей автомобиля, позволяет увидеть огрехи при покраске, мелкие вмятины, шагрень, подтеки и прочие недочеты.
- Дома или в квартире активно применяются на кухне. Светильники с цоколем G5 монтируются под кухонную мебель над рабочей зоной, где хозяйка моет посуду или делает нарезку продуктов.
Освещение кухни
Штырьковый вариант
При выборе нужно ориентироваться на расстояние между контактами (штырями). Если предусмотрено количество выступающих элементов более 2, ориентиром становится диаметр окружности держателя. В зависимости от того, какие исполнения лампы со штырьковым держателем выбраны, появляется возможность выполнить подключение системы освещения к источнику питания 220 вольт или 12/24 вольт.
Держатель G4 можно встретить в галогенных осветительных элементах, предназначенных для подключения к источнику питания 12/24 вольт. Целевое назначение – точечный свет, встраиваемые системы освещения. Низковольтные лампы с таким держателем также могут быть светодиодные. Исполнение G5 применяется в люминесцентных аналогах, например Т5.
Держатель GU5.3 является частью ламп, целевое назначение которых – встраиваемые системы освещения. Такой вариант входит в конструкцию ламп светодиодных и галогенных, он подходит для источника света типа MR16, который, в свою очередь, используется при организации подсветки витрин, ниш и декоративного освещения. Источником питания может выступать электросеть 12/24 вольт или 220 вольт.
Особенность GU10 – уплощения на торцевых участках контактных элементов, что способствует более надежному соединению с патроном. Источники света с такой контактной частью питаются от сети 220 вольт.
Аналог GU6.35 – сходен по характеристикам с вариантом GU5.3, но расстояние между штырями составляет 6,5 мм, а в качестве источника питания может выступать только сеть переменного тока 220 вольт. Если исполнения типа G5 характеризуются контактными элементами в виде штырьков, то вариант G9 оснащен вытянутыми петлями. Расстояние между ними составляет 9 мм. Используются такие виды источников освещения при организации акцентного освещения и декоративной подсветки.
Исполнение G13 – распространенный вариант, используется в светодиодных и энергосберегающих люминесцентных источниках света с формой колбы в виде цилиндра. Благодаря этой особенности названные виды являются взаимозаменяемыми.
Вариант G23
Расстояние между штырями – 13 мм. Другой вариант G23 немного отличается по конфигурации, так как помимо штырей держатель имеет еще и пластиковый выступ. Крепление осуществляется посредством установки контактных элементов в гнездо с отверстиями.
Цоколи компактных люминесцентных ламп
Аналог держателя G53 характеризуется существенным расстоянием между штырями – 53 мм. Целевое назначение ламп с таким контактным элементом – направленный свет в торговых залах, ресторанах, галереях. Исполнение GX53 применяется в лампочках для установки в подвесные и натяжные потолочные конструкции. Штырьки по форме аналогичны контактам GU10. При установке лампочка поворачивается.
Выбор лампы с учетом типа цоколя
В первую очередь необходимо определить, к какой сети будет выполняться подключение: 12/24 В, 220 В, потому как разные типы держателей могут быть предназначены для подключения к сетям с различными параметрами. Выбор контактного элемента галогенных, светодиодных и энергосберегающих ламп делается на основании устройства светильника, в который производится его установка.
Каждый из вариантов предназначен для эксплуатации в определенных условиях. Бывают исполнения для постоянных и переменных сетей. Кроме того, можно подобрать держатель лампочки под осветительный прибор разного целевого назначения: встраиваемые или подвесные светильники, вариант направленного или рассеянного освещения, функциональные или декоративные светильники.
Особенности конструкции цоколей G5
Буква G в маркировке цоколей значит, что он штырьковый, а цифра – расстояние в миллиметрах между штырьками. То есть у лампы с цоколем G5 есть два штырьковых контакта на расстоянии 5 мм друг от друга.
Такая контактная группа устанавливается с обеих сторон трубчатой лампочки. Их назначение зависит от типа источника света:
- У люминесцентных трубок они соединены со спиралями.
- У светодиодных – к ним подключается фаза и ноль, по схеме, указанной на упаковке конкретной лампы.
Патрон на светильнике
Патрон для цоколя G5 имеет следующую конструкцию: он выполнен в виде детали из диэлектрического материала с парой прорезей и контактной группой для штырьков. Они вводятся в цоколь и поворачиваются до упора, после чего вы почувствуете легкий щелчок, он говорит вам о том, что штыри стали на свои места и лампа зафиксирована.
Подобные
Среди цоколей для трубчатых источников света кроме G5 популярным является и цоколь G13, он используется немного с другим типом трубок, отличающихся в первую очередь по толщине и световому потоку.
Стоит отметить, что лампы с цоколем G5 могут быть установлены в цоколь G13 через переходник.
Важный элемент лампочки
Цоколь является важным элементом любых типов ламп (люминесцентных, светодиодных и т.д.). Цоколи представляют собой часть электрической лампочки, с помощью которой источник света будет крепиться к патрону осветительного прибора. Через эту же часть в лампочку будет подаваться эклектический ток от сети в 220 вольт.
Вариант цоколя
Наиболее часто цоколи для ламп изготавливают из керамики или металла. Внутри такой элемент заполнен электродами, которые уже являются частью источника света, а снаружи его выведены контакты.
В связи с этим, отправляясь в магазин за новым осветительным прибором, нужно обладать информацией о том, какой тип патрона он должен иметь. Аналогичная но обратная ситуация характерная и при покупке ламп. Кроме типа патрона, в здесь необходимо учитывать напряжение сети (стандартное на 220 вольт), мощность источника света, а также габариты лампочки.
Необходимо помнить, что некоторые современные модели китайских светильников и люстр имеют экзотические патроны, под которые подходят только определенные виды ламп. При этом с поиском нужного типа источника света могут возникнуть определенные трудности.
GU 4
GU4 — это уменьшенный вариант GU5.3, сама лампа имеет маркировку — MR11, являются уменьшенной копией MR16. Из-за своего размера, они обладают меньшей мощностью, в среднем в два раза, чем у старшего брата, соответственно, дают меньше света. Используются для декоративной подсветки в коробах и нишах.
Тип: с плоским рассеивателем
Стандартный размер: Рассеиватель диаметром ~35мм, глубина от 37мм.
Применение: В декоративной подсветке помещений и мебели.
Маркировка GU4: GU – штырьковые контакты, расстояние между штырьками 4 мм.
Как вы уже поняли, значимые когда-то различия в типе цоколя, теперь не столь актуальны, в связи с появлением светодиодных ламп, которые имеют низкое энергопотребление, не нагреваются и невероятно долговечные. Возможно когда-то, будет введен один общий стандарт и количество цоколей будет существенно снижено.
Сейчас же, если вы покупаете новые точечные светильники, например, для натяжного потолка, обращайте внимание на тип лампы по способу свечения, её мощность, цветовую температуру и световой поток, а не на цоколь, он не так важен. Это знание вам пригодится разве что при замене существующих лампочек, если они перегорят
Это знание вам пригодится разве что при замене существующих лампочек, если они перегорят.
Какие бывают типы цоколей
Существует большое многообразие типов цоколей ламп, которые сегодня применяются в тех или иных областях. В связи с этим имеется их классификация, согласно которой все типы можно поделить на несколько групп. При этом в повседневной жизни мы чаще всего сталкиваемся только с двумя из них: резьбовыми и штырьковыми. Рассмотрим подробнее каждый из этих двух типов.
Резьбовой цоколь
Традиционным принято считать резьбовой цоколь, или по-другому — винтовой. Его маркируют латинской буквой Е. Такой тип цоколя широко применяется во многих видах ламп, включая большинство бытовых. После буквы обязательно должно идти число, которое означает диаметр резьбового соединения. В бытовых лампочках используется два размера резьбового соединения — Е14 и Е27. Для более мощных ламп, например, уличного освещения существуют цоколи Е40.
Размеры резьбовых цоколей
Резьбовой тип цоколя мы привыкли видеть практически во всех домашних осветительных приборах. Большинство современных ламп снабжены именно такой конструкцией соединения. Она считается наиболее удобной для широкого потребления. Размеры резьбовых соединение для ламп не изменялись несколько десятков лет, поэтому даже современная светодиодная лампочка, которую вы приобрели сегодня, вполне может быть ввинчена в старинную раритетную люстру 30 – 40-х годов прошлого века
Это очень важно для тех, кто увлекается возрождением старинных вещей
В США и Канаде размеры цоколей не совпадают с европейскими. Это обусловлено тем, что там напряжение в сети 110 В. Поэтому, во избежание случайного вкручивания европейских лампочек, диаметр у них: Е12, Е17, Е26 и Е39.
Штырьковый цоколь
Это тоже достаточно популярный цоколь, который с успехом используется в различных видах ламп. Представляет собой он два металлических штырька, которые играют одновременно роль электрических контактов. Удержание лампы в патроне осуществляется этими штырьками, так как они вставляются в патрон достаточно плотно. Штырьки могут быть различными по диаметру и расстоянию между ними. Отсюда и маркировка буквой G, которая и означает, что это штырьковый цоколь, а число после нее определяет промежуток между двумя штырьками. Например, цоколи G4, G9 или G13.
Штырьковые цоколи
Данный вид цоколей встречается практически у всех типов ламп: накаливания, люминесцентные, галогенные, светодиодные.
Помимо традиционных, перечисленных выше, существует еще несколько более редких типов цоколей, которые менее популярны, но, тем не менее, применяются в некоторых видах ламп.
- Цоколи, имеющие утопленный контакт (R). Они используются, в основном, в приборах с высокой интенсивностью работы, которые питаются от переменного тока.
- Штифтовые цоколи (В) дают возможность максимально удобно и быстро заменить лампочку в патроне благодаря тому, что их боковые контакты несимметричны. По сути это усовершенствованный аналог резьбового типа цоколя.
- Одноштырьковые (F), которые бывают трех различных подвидов: цилиндрические, с рифленой поверхностью и особой формы.
- Софитные цоколи (S) применяются в светильниках различных отелей и осветительных приборах автомобилей. Их отличает своеобразное двустороннее симметричное расположение контактов.
- Фиксирующие (P) цоколи применяются в специальных мощных прожекторах и фонарях.
- Телефонными (Т) цоколями оснащают лампочки для различных пультов управления, той или иной подсветки, сигнальные лампы, вмонтированные в щитки автоматики.
Так выглядит софитная лампа
Зачастую, имеющаяся на цоколе, маркировка лампы состоит из нескольких букв. Вторая буква чаще всего означает подвид данного осветительного прибора:
- V – цоколь, имеющий конический конец.
- U – энергосберегающая люминесцентная.
- A – автомобильная лампочка.
Различные типы цоколей бытовых ламп
Советы по выбору ламп g9
При выборе лампы учитывайте форму и размер вашего светильника. От плафона зависит необходимость радиатора в led. Если плафон закрытый, то источнику света нужен радиатор для хорошего отвода тепла
В открытых светильниках дополнительное охлаждении не так важно. Впрочем, лампы мощностью свыше 5 Вт оснащаются радиатором всегда
Также от модели светильника зависит внешний вид лампочки. В открытых плафонах будут хорошо смотреться более эстетичные модели, и наоборот.
Еще стоит проверить характеристики разъема: точно ли g9. Уточнить мощность лампы, предельную высоту ее установки и допустимый интервал напряжений в сети (чем он шире, тем лучше).
Обратите внимание на угол рассеивания, чтобы максимально использовать световой поток. Подумайте, подойдет ли такой угол рассеивания к вашему светильнику
Также не забудьте о световом потоке, индексе цветопередачи, цветовой температуре: именно они создают в помещении настроение.
При покупке обратите внимание на гарантию производителя: изделия с гарантийным сроком менее 1-3 лет лучше не покупать
Достоинства
- Имеется возможность производить корпусы разного назначения.
- Небольшие размеры светильников и патрона позволяют делать люстры, бра и торшеры самых разнообразных форм.
- Отсутствие вредных элементов, таких как ртуть, которая содержится в люминесцентных или галогенных лампочках.
- Низкое потребление энергии.
- Высокий период эксплуатации (более 5000 часов).
- Высокий уровень защиты от влаги.
- Перепады напряжения не влияют на работу источников света, мерцание отсутствует.
- При повреждении или выходе из строя нескольких светодиодов светильник продолжит работать.
- Благодаря низкой температуре их можно использовать для установки подвески объектов, например для настенных украшений или картин.
Достоинства ламп светодиодного типа
Данный тип конструкции, придающий помещению освещение, сегодня самый востребованный на рынке. Это не случайно, ведь замена предыдущих моделей осветительных элементов более современными технологиями наделена максимальным числом преимуществ. Чтобы все плюсы были наглядными, стоит рассмотреть их детально:
Сбережение электроэнергии. Сегодня затраты на электрическую энергию обходятся достаточно дорого. Именно основываясь на этом, производители светодиодных элементов разработали лампу с цоколем gu 10. Применение их достаточно широко. Они могут быть установлены для частного пользования, офиса, в небольших помещениях промышленного назначения.
- Экономичность данного элемента выдвигает его на лидирующие позиции среди прочих приборов для освещения. Экономия связана не только с минимальными затратами электричества, но и простотой установки. Осуществить монтаж можно самостоятельными усилиями, при этом специализированного оборудования не потребуется. К тому же смело можно обойтись без обращения за помощью к профессионалам данной сферы. Затраты на дальнейшее обслуживание приборов, где будет установлена лампа цоколь gu 10 светодиодная, не потребуются.
- Передача света осуществляется равномерно, перебоев не возникает. Даже при длительном времени рабочей деятельности лампочка не перестанет излучать яркий плавный свет, бликов не будет наблюдаться.
- Долгий срок эксплуатации. На период функционирования лед элемента gu 10 уровень мощности не оказывает никакого влияния. Каждая лампочка в среднем готова прослужить на протяжении 50 000 часов.
- Безопасность при эксплуатации осуществляется за счет того, что функционирование происходит в специализированном корпусе, который наделен особенностью не нагреваться. Благодаря этому светодиодный элемент с цоколем gu10 может смело использоваться в помещениях, изготовленных из легковоспламеняющихся материалов, например, древесина.
Важно отметить, что при установке светодиодного лед элемента любой прибор для освещения начнет играть новыми красками. Это интересно: Подключение RGB ленты и варианты её использования — освещаем вопрос
Это интересно: Подключение RGB ленты и варианты её использования — освещаем вопрос
А что в других странах
Все мы привыкли к тому, что в нашей стране существует определенная классификация осветительных приборов и источников света, по которой мы и ориентируемся во всем рыночном разнообразии. Но заграницей часто используются другие меры. Конечно, если вы не частый гость иностранных государств, а любитель просторов своей родины, то знаний нашей номенклатуры в вопросе выбора патронов и цоколей будет вполне достаточно. Но вот, если вы часто по делам посещаете другие страны, знаний различий между маркировками и классификациями стоит знать, чтобы не попасть в нелепую ситуацию.
Иностранная маркировка часто содержит в себе следующий вид аббревиатур:
- BC — байонетный цоколь (Bayonet Cap ). Здесь он обозначается как B22d, а в русскоязычном обозначении он будет эквивалентен 2Ш22;
- MBB или MBC — миниатюрный байонетный цоколь (Miniature Bayonet Cap / Base). В иностранной маркировке он приводится как Ba9s, а русскоязычной — 1Ш9;
- SBC — маленький байонетный цоколь (Small Bayonet Cap ). В иностранной маркировке он приводится как B15d, а русскоязычной -2Ш15.
Кроме этого имеются и другие различия.
Обзор существующих видов
Цоколь – важная часть конструкции галогенных, люминесцентных и прочих лампочек, он обеспечивает плотную установку изделия в светильник определенного вида. А дополнительно к тому еще и дает возможность подключить его к сети.
Виды и маркировка
Несмотря на это существует еще и бесцокольная лампа – это узкоспециальная разновидность, предназначенная для организации системы освещения автомобиля (лампочки Н10, НВ3, D1S).
Существуют различные типы:
- резьбовой – Эдисона Е;
- штырьковой G;
- штифтовой B;
- цоколь, контакты в котором утоплены – R;
- фокусирующий – Р;
- софитный аналог S;
- кабельный вид К;
- телефонный – Т;
- бесцокольный – W.
В обозначении обычно зашифрованы размеры или другие характеристики держателя. Например, для лампы Е14, Е27, Е40 характерен диаметр резьбовой части конструкции. Это может быть значение 14, 27 или 40 мм в зависимости от того, какие типы рассматриваются. А вот разновидности цоколей G5, G12 отличает расстояние между контактными штырьками: 5 или 12 мм.
Кроме того, держатели предназначаются для подключения к сети с различными значениями электрических параметров. Например, существуют лампы для системы освещения 12, 24 вольт, а другие виды позволяют подключиться только к сети 220 вольт.
Особенности конструкции
- Конструкция имеет двухштырьковый разъём, известный также под названием bipin, или 2 pin. По частоте использования данного типа они занимают второе место после резьбового. Такая разновидность конструкции обозначается латинской буквой G вместе с буквами и цифрами после неё. Обычно это также латинские буквы X, Y, Z или U, которые информируют о размерах и конструктивном выполнении изолятора.
- Цоколь для галогенных источников света производится из стекла по причине того, что нагревание галогенных ламп достигает 300 градусов. При такой температуре пластик начинает плавиться.
- Для светодиодов основной корпус делают из пластмассы. Температура нагрева в среднем составляет 70 градусов. При ней пластик не плавится.
- Расстояние между двумя контактами у обоих типов – 9 миллиметров.
- Существует также два вида патронов G9 – керамический и пластмассовый.
- Керамический патрон предотвращает возникновение короткого замыкания. Он хорошо подходит для светильников, которые работают в течение долгого времени. Керамика не подвержена негативному температурному воздействию.
- Пластиковый тип патрона подходит для светодиодных ламп. Он лёгкий и не бьётся при ударе. Не стоит его эксплуатировать, так как он имеет свойство плавиться.
- Патроны типа G9 хорошо защищают от пыли, грязи и проникновения влаги. Они просты в эксплуатации – не нужно выкручивать лампочку, а достаточно лишь вытащить старую и вставить новую. В отличие от всем известных цоколей E14 и E27, G9 не пригорает к патрону.
Обзор трубчатых источников света с цоколем G13
Трубчатые лампы типа Т8 с цоколем G13 выпускаются практически каждым заводом – изготовителем. Продукция известных мировых марок — это качественная сборка и материалы, технологии и гарантия. При этом не стоит обесценивать менее известные марки, которые по качеству не уступают мировым.
Пример светодиодной лампы Т8
Известные производители светодиодных ламп:
- Мировые (Европа): Osram, Xiaomi, IKEA, Gauss и Philips;
- Китай (КНР): Selecta и Camelion;
- Россия (РФ): Feron, ЭРА, Navigator, ASD.
Производители люминесцентных ламп: Philips, General Electric, Osram, Navigator, Космос.
5 качественных светодиодных ламп Т8
- Бренд, модель: Navigator Т8 71 300 NLL-G-T8-9-230-4K-G13
Цоколь, вид, тип: G13, T8, LED
Диаметр х длина, мм: 28,5 х 604
Мощность, Вт: 9
Рабочее напряжение, В: 220
Световой поток (яркость), лм: 830
Срок службы, час: 40 000
Цена, руб.: 158
Лампа Navigator Т8 71 300 NLL-G-T8-9-230-4K-G13
- Бренд, модель: Gauss Elementary T8 20W 1560lm 4000K
Цоколь, вид, тип: G13, T8, LED
Диаметр/длина, мм: 28/1200
Мощность, Вт: 20
Рабочее напряжение, В: 220
Световой поток (яркость), лм: 1560
Срок службы, час: 40 000
Цена, руб.: 190
Лампа Gauss Elementary T8 20W 1560lm 4000K
- Бренд, модель: ЭРА Т8
Цоколь, вид, тип: G13, T8, LED
Диаметр/длина, мм: 26 Х 600
Мощность, Вт: 9
Рабочее напряжение, В: 170 – 265
Световой поток (яркость), лм: 720
Срок службы, час: 30 000
Цена, руб.: 130
Лампа ЭРА Т8 9 W 600mm
- Бренд, модель: Feron
Цоколь, вид, тип: G13, T8, LED
Диаметр/длина, мм: 26 x 600
Мощность, Вт: 10
Рабочее напряжение, В: 220
Световой поток (яркость), лм: 800
Срок службы, час: 30 000
Цена, руб.: 149
Лампа Feron Т8 G13 10W 600 mm
- Бренд, модель: Philips (929001184767)
Цоколь, вид, тип: G13, T8, LED
Диаметр/длина, мм: 28 х 603
Мощность, Вт: 8
Рабочее напряжение, В: 220
Световой поток (яркость), лм: 800
Срок службы, час: 15 000
Цена, руб.: 207
Лампа Philips (929001184767)
5 качественных флуоресцентных ламп Т8
- Бренд, модель: osram
Цоколь, вид, тип: G13, T8, ЛЛ
Диаметр/длина, мм: 26 х 590
Мощность, Вт: 18
Рабочее напряжение, В: 220
Световой поток (яркость), лм: 1050
Срок службы, час: 13 000
Цена, руб.: 42
ЛЛ лампа Osram
- Бренд, модель: MASTER TL-D Super 80 PHILIPS 871150063165740
Цоколь, вид, тип: G13, T8, ЛЛ
Диаметр/длина, мм: 28 х 604
Мощность, Вт: 18
Рабочее напряжение, В: 220
Световой поток (яркость), лм: 1350
Срок службы, час: 12 000
Цена, руб.: 140
Лампа MASTER TL-D Super 80 PHILIPS 871150063165740
- Бренд, модель: Camelion FT8
Цоколь, вид, тип: G13, T8, ЛЛ
Диаметр/длина, мм: 26 х 452
Мощность, Вт: 15
Рабочее напряжение, В: 220
Световой поток (яркость), лм: 610
Срок службы, час: 7 000
Цена, руб.: 146
Лампа Camelion FT8
- Бренд, модель: FERON FLU 1
Цоколь, вид, тип:G13, T8, ЛЛ
Диаметр/длина, мм: 26 х 451
Мощность, Вт: 15
Рабочее напряжение, В: 220
Световой поток (яркость), лм: 510
Цена, руб.: 204
Лампа Cam FERON FLU1
- Бренд, модель: TDM SQ 0355-0025
Цоколь, вид, тип: G13 T8, ЛЛ
Диаметр/длина, мм: 26 х 604
Мощность, Вт: 18
Рабочее напряжение, В: 220
Световой поток (яркость), лм: 1200
Срок службы, час: 8 000
Цена, руб.: 96
Лампа TDM
Характеристики популярных типов цоколей для ламп освещения
Цоколь Е14
Всеми любимый популярный «миньон». Подходит под множество типов лампочек, используется как для декоративного, так и для обычного освещения. Наиболее часто потребляется под лампы накаливания, так как энергосберегающий вариант стоит дороже. Также не стоит забывать и о led-разновидности, что не имеют недостатков, присущих лампам, упомянутым выше. Из-за своей компактности «миньоны» пользуются широким применением, ведь их можно вставить практически в любой светильник или люстру.
Цоколь E27
По свойствам такой же, как и вышеназванный Е14, отличающийся от него только более древней историей происхождения и большей известностью. Касательно универсальности, то здесь обе конструкции практически одинаковы, ведь в случае чего есть несчитанное количество специальных адаптеров.
Цоколь G4
Рассчитан на напряжение от 12 до 24В, ориентировочный срок службы – до двух тысяч часов. Предназначены для совсем миниатюрных лампочек галогенового типа, которые исполняют исключительно декоративную роль в освещении.
Цоколь G5
В отличии от своего более мелкого подтипа, рассчитан и на светодиодные лампы. Их часто используют в навесном потолке для локального освещения отдельных элементов внутреннего декора помещения.
Цоколь G9
Отличаются своей работой без трансформаторов, используются в обычной сети 220В. Устанавливаются во многих светильниках и люстрах, лампы как правило галогенные (тогда цокольную часть делают стеклянным), но встречаются и светодиодные вариации (в таком случае стекло заменяют пластмассой). Занимают второе по популярности место после винта Эдисона.
Цоколь 2G10
Это комбинация двух аналогичных конструкций. Имеет четыре штырька и изготавливается специально под особо плоские лампы люминесцентного типа, которые используются для характерных настенных светильных приборов, либо их потолочных вариантов.
Цоколь 2G11
Еще более компактный вариант, предназначенный для люминесцентных ламп, которые вставляются в светильники особо малых габаритов, что совершают освещение небольшой территории, но тем не менее используются как для внутреннего, так и для наружного осветления прилагаемой площади.
Цоколь G12
Предназначены для металлогалогенных небольших лампочек, которые отличаются прекрасной цветопередачей и светоотдачей, поэтому широко используются в сфере ландшафтного дизайна, часто для подсветки фасадов, монументов или фонтанов. Относительно долговечны. Стабильно работают в наружных условиях и в целом неприхотливы. Довольно популярная подгруппа.
Цоколь G13
Применимы для установления стандартных ламп люминесцентного типа Т8, с колбой, диаметр которой до 26 мм. Их газоразрядный подвид отличается повышенной экономичностью сравнительно большой освещаемой площадью и явно большей долговечностью, чем аналогичные лампы накаливания. Используется как правило для внутреннего пространства.
Цоколь R50
Самая популярная сфера потребления этой группы – в спотах (разновидность точечных светильников) или в подвесных потолках. Зеркальные лампы набирают известности в домашнем освещении из-за своей низкой стоимости. Тип колбы зачастую каплевидный.
Сравнение основных параметров светодиодных ламп и ламп накаливания, таблица соответствия мощности и светового потока
Как заменить люминесцентную лампу на светодиодную?
Что такое люминесцентная лампа и как она работает?
Что такое галогенная лампа, где используется, как выбрать галогенную лампу для дома
Что такое цветовая температура светодиодных ламп?
Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки
Нормативные типы цоколей светодиодных ламп
Светодиодные лампы выпускаются, как с резьбовыми, так и с контактными цоколями.
Резьбовые цоколи светодиодных ламп
В этом списке четыре маркировки ламп по типу цоколя.
- Е14 – светодиодная лампа миньон;
- Е24- светодиодная лампа под стандартный патрон.
- Менее известны лапы: Е10 (холодильник) и Е42 (для улиц).
Цоколи светодиодных ламп
Штыревые цоколи
- G13. Светодиодные лампы с трубками Т8 и Т10.
- GU10. Светодиодные лампы. Штыри с утолщением на концах.
- GU5.3. Светодиодные и галогеновые лампы.
- G53. Галогеновые лампы
- G4, GU4 и G9 Светодиодные лампы дизайнерского освещения.
- B22 — штифтовой цоколь диаметр 22 мм
Достоинства и недостатки
Лампа с цоколем G4 отличается общими положительными качествами вне зависимости от типа осветительного элемента:
- компактные габариты;
- минимальная мощность, что делает лампочки энергоэффективными;
- достаточно прочный корпус, не позволяющий деформировать миниатюрную конструкцию;
- возможность декорирования любых элементов интерьера помещения, техники;
- сравнительно низкая стоимость.
Недостатков у лампочек с рассматриваемым типом цоколя немного. Отмечают лишь умеренное, а иногда недостаточно яркое излучение. Когда сравниваются разные виды лампочек G4 (галогенные, люминесцентные, светодиодные), оказывается, что в наиболее выигрышном положении находятся последние. Они продуцируют достаточное по яркости излучение, при этом потребляют минимальное количество электроэнергии. Если сравнивать лампы по степени нагрева, опять же лидируют модели на базе диодов. Они практически не греются.
Кроме того, светодиодные модели G4 служат намного дольше, чем люминесцентные или галогенные аналоги. Так, средняя продолжительность эксплуатации таких осветительных элементов составляет 20-30 тыс. часов, все зависит от марки, характеристик и условий использования.
