Конструкция цоколя G9 и его преимущества

Как выбрать производителя

Сегодня многие компании поставляют на рынок лампы G9. Цоколь этой разновидности, на самом деле, очень популярен. Самыми качественными моделями подобного оборудования у потребителей считаются:

  • Osram;
  • Philips;
  • Feron;
  • Navigator;
  • Gauss.

Отличные отзывы потребителей модели этих распространенных марок заслужили прежде всего за хорошее качество сборки. В большинстве случаев они, помимо всего прочего, еще и оснащаются радиаторами охлаждения. Но и стоят лампы с цоколями G9 от этих производителей довольно дорого. Цена на оборудование этих марок колеблется в среднем в пределах от 200 до 400 рублей за штуку.

Светотехнические показатели

Лампочки G9 220V 9 W производятся в различных исполнениях. Разделение на типы производится на основании материала, который используется для изготовления корпуса:

  • металл;
  • керамика;
  • стекло.

Помимо этого, идет разделение и по показателям мощности: 1 Вт, 2 Вт, 3 Вт, 4 Вт, 5 Вт, 7 Вт, 8 Вт, 9 Вт, 11 Вт, 13 Вт, 15 Вт. Также есть и варианты с промежуточной мощностью – 3,3 Вт, 2,4 Вт и пр.

Светодиоды с цоколем G9 выбираются по следующим эксплуатационным показателям:

Световой поток

Задает уровень яркости светового потока, и, следовательно, эффективности осветительного прибора

Цветовая t°

Здесь два варианта – устройство теплого свечения и устройство холодного света, из чего следует, что диапазон температур в моделях должен быть равен 2700-3300°К, 800-6500°К соответственно

Напряжение

Напряжение электропитания с цоколем G9 всегда постоянно одинаковое – 220 В, в случае изменения или перепадов рекомендуется использовать преобразователи

Тип излучающего устройства

Разновидности и число светоизлучающих элементов: чем больше световых точек, тем четче и лучше освещение

Расходники

Расходник, который используется при изготовлении рассеивателя, если этот элемент имеется в конструкции изделия

  • Форма светового излучателя
  • Материал корпусной части
  • Температура

Максимально допустимая t° окружающей среды для использования рассматриваемого светоэлемента с цоколем G9: от -40°С до 50°С;

Класс безопасности

Предусмотрены следующие стандарты защиты IP20, IP23, IP44, IP53: чем он выше, тем надежнее защищена лампочка

Индекс цветопередачи

Светодиоды с рассматриваемым типом держателя, как правило, относятся к числу качественных товаров для устройства автомобильного освещения, их индекс цветопередачи насчитывает порядка 80 пунктов;

Продолжительность службы – 30000-50000 часов.

Помимо этого, производители нередко указывают марку самих светоизлучающих элементов, что играет немаловажную роль при определении срока службы всей лампы в целом, а также влияет на стоимость продукта.

Совместимость с другими размерами

Соединение цоколя позволять при необходимости заменить деталь или произвести ремонтные работы. Напрямую этот вариант не совместим с другими, но проблему можно решить использованием специальных переходников.

Применение цокольных переходников

Когда нужно вставить лампу в не предназначенный для нее патрон, можно использовать специальные адаптеры. Они просто позволяют прейти, например, с размера E14 на E27 без потери мощности или каких-либо других качеств.

Но недостаток тоже есть – удлинение конструкции, что не всегда удобно. Если лампочка сильно выступает из плафона, это негативно влияет на внешний вид светильника, также повышается риск, что лампочку можно случайно задеть и разбить. Поэтому применение адаптеров не всегда целесообразно.

Цокольный адаптер с 14 на 27 мм.

Что касается ассортимента переходников, тут не будет проблем. Они представлены в ассортименте в магазинах осветительной техники, также нужный адаптер можно заказать в интернете. Переходники производятся компаниями Космос, OBI, Lemanso, E.Next и десятками других. Есть даже модели для совмещения разных типов цоколей, например с G9 на E27 или наоборот. Доступны модели двойного типа, с одного входа может выходить сразу два патрона для ламп. Стоимость начинается от десятка рублей и может доходить до нескольких сотен.

Особенности маркировки

Выбирая лампочки для освещения различных помещений, нужно разбираться и в их маркировке, которая содержит в себе массу полезной информации.

Маркировка лампочки

Первая буква отражает типы цоколей. Она может иметь следующий вид:

  • E – винтовой или резьбовой. Его еще часто называют цоколем Эдисона. Наиболее часто встречается. Получил свое название в честь изобретателя первой лампочки Томаса Эдисона:
  • B — байонет (штифтовой);
  • G – штырьковой;
  • R – цоколь, который оснащен утопленными контактами;
  • K — кабельный;
  • S — софитный;
  • T — телефонный;
  • P — фокусирующий;
  • W — бесцокольные типы ламп.

К примеру, для выбора цоколя важно будет знать расшифровку второй буквы маркировки, которая отражает информацию касательно подвида светильника. Она может быть следующих видов:

  • U – энергосберегающая модель:
  • V – цоколь, имеющий конический конец;
  • A – автомобильная модель.

Автомобильные модели

После буквенной части, в маркировки всегда идут цифры: E27, G13. Они отражают либо расстояние между установленными контактами, либо диаметр резьбы. Кроме этого маркировка содержит маленькие буквы. Они несут в себе информацию касательно того, какое количество соединительных пластин или контактов имеет конкретная лампочка на своей цокольной части. Маленькие буквы могут быть следующих видов:

  • d — 2 контакта;
  • p — 5 контактов;
  • q — 4 контакта;
  • s – 1 контакт;
  • t – 3 контакта.

Как видим, умея правильно читать маркировку, можно узнать достаточно много информации о лампочке и ее составных частях, что значительно упростить процедуру выбора нужного вида источника света.

Редко встречаемые держатели

Некоторые виды этих неотъемлемых элементов осветительного прибора встречаются довольно редко. К ним относятся и устройства с утопленным контактом.

Характеристика редких типов цоколя

С утопленным контактом. На принадлежность к этому виду указывает присутствие в маркировке символа «R». Используют их в лампах небольших габаритов и маленького веса.

Софитные «S». Бывают варианты расположения как с одной стороны трубчатой лампы, так и с двух. Такие цоколи уместны в светильниках, используемых в качестве подсветки зеркал, в ванных, а также в автомобильных салонах.

Цоколь софитный с контактами, разнесенными по противоположным сторонам лампы. Когда-то их применяли только для освещения сцены, откуда и такое название

Фиксирующие «Р». В кинопроекторах, фонарях, прожекторах применяют цоколь «Р» — фиксирующий. По конструкционному исполнению он напоминает софитный. Отличие — в присутствии дополнительной рассеивающей площадки.

Направление нужного светового потока задает сборная линза. Конструкцию используют для кинопроекторов, прожекторов, фонариков.

Телефонный «Т». Этот тип применяют в лампах, используемых в роли подсветки, в пультах, панели приборов в автомобилях.

Цоколь Т6,8 применяют в лампочках КМ (коммутаторных). Цифра после Т обозначает, что контактные выводы размещены на расстоянии друг от друга 6,8 мм

В Евросоюзе применяют лампочки КМ с меньшими размерами. По цоколю их маркируют6 Т4,5; Т4,6; Т5,5.

Стеклянные и кабельные вариации

Среди большого разнообразия светодиодных ламп существуют и такие, что называют безцокольными. Этот элемент там есть, но он стеклянный, как и сам осветительный прибор.

Использование их — узкопрофильное. Встречаются чаще всего в автомобильной отрасли. Когда в начале маркировки стоит символ «W», значит это лампа со стеклянным цоколем

На ее основании имеются токовые выводы. Через них происходит контакт стеклянного цоколя с патроном. Цифры, присутствующие в маркировке, указывают на толщину стеклянной части. За ними следует знак «х» и размер цоколя по ширине.

Не так уж часто встречаются и кабельные цоколи (К). Область их применения — проекторные лампы.

Где используются

Большое разнообразие G9 ламп светодиодных превращает их в универсальные. Осветительные устройства применяют в:

  • подсветке корпусной мебели;
  • декоративном освещении;
  • плафонах для навесных и натяжных потолков;
  • дежурном освещении лестничных пролетов, холлов и коридоров.

Замена галогенных ламп на светодиодные в точечных светильниках

В нашей квартире люстра на кухне — это не единственный светильник с цоколем G9. Большая часть точечных светильников у нас с такими же лампами.

Вот так смотрятся точечные светильники со штатной и светодиодной лампой. Как видно из фотографий, все более отчётливо проявляется температурная разница тёплого и холодного свечения. Рисунок отблесков света практически одинаковый, не смотря на разную глубину установки ламп. Как помните, галогенная лампа 3 см, а светодиодная — 5 см высотой. Таким образом в выключенном состоянии, светодиодная лампа становится уже заметной, чего не наблюдалось со стандартной галогенной лампой.

Также стоит отметить явно выраженное направленное свечение от светодиодной лампы и некоторое кажующуеся увеличение яркости. Этот оптический «обман» вызван, скорее, конструктивными особенностями светодиодной лампы и более высокой цветовой температурой.

В продолжении серии испытаний, очередь дошла и до спальни. В данных светильниках уже совершенно отчётливо видна и стандартная галогенная лампа и тем более её светодиодный аналог. Однако, с учетом художественного замысла, торчащая лампа ничуть не портит светильика. Скорее наоборот — из всех светильников в нашей квартире, этот тандем самый удачный. Светодиодная лампа встала на место «как родная» и также демонстрирует более привлекательный отблеск света на потолке.

В нашей комнате точечные светильники и люстра выбраны из одной коллекции. Но в люстре, в отличие от точечных светильников, используются галогенные лампы с цоколем G4, рассчитанных уже на 12 В. И если мы уж занялись исследованиями по замене галогенных ламп на светодиодные, то будем последовательны и продолжим испытания до конца. Сразу отметим, что разбираясь со светодиодными лампами на 12В пришли к весьма неожиданным выводам. Но об этом читайте отдельный обзор — Особенности замены галогенных ламп с цоколем G4.

Результаты исследований по замене ламп с цоколе G9

На конктерных примерах мы убедились, что в двух случаях из трёх, после замены галогенной лампы на светодиодную, вроде и придраться не к чему, но и абсолютного удовлетворения нет. Главная причина — конструктивные особенности светодиодных ламп: направленное излучение и увеличенные геометрические размеры лампы. За счёт этого центр свечения выносится из глубины светильника наружу, плафон «светится» по-другому. Одним из отрицательных факторов также будет заметность светодиодной лампы.

В результате нашего опыта можно однозначно сделать вывод, что прямой замены галогенной лампы на светодиодную с цоколем G9 нет. Тут нужно чуть-чуть подумать и перед покупкой проанализировать обстановку. Не смотря на недостатки, найти подходящую светодиодную лампу для светильника с цоколем G9 возможно и не представляет особого труда. Просто перед покупкой нужно оценить на сколько критично увеличение размера лампы и повлечёт ли такая замена изменение общего восприятия от светильника.

Разновидности цоколей для ламп

Различают несколько видов цоколей ламп, получивших широкое применение в самых разных сферах. Из-за этого их принято классифицировать; согласно этой классификации все разновидности бывают определенной категории. Кроме того, обычно мы в большинстве случаев имеем дело со следующими двумя цоколями лампочек: резьбовым и штырьковым.

Резьбовой.

Традиционно подразумевается, что резьбовой цоколь – это и есть винтовой. Его принято маркировать буквой Е. Цоколь E27 получил широкое применение в большинстве типов ламп, среди которых и бытовые. После буквы непременно отмечается число – это диаметр резьбового соединения. В бытовой лампочке применяется 2 размера – E27 и E14.

У обычной лампы накаливания резьбовой тип цоколей E27 или, как еще его принято называть, миньон. У многих новейших осветительных приборов такая конструкция. Она самая удобная для использования, и пользуется спросом у широких масс населения. Габариты резьбового соединения для ламп не менялись в течение нескольких десятков лет, по этой причине даже новые светодиодные лампочки, приобретенные сегодня, можно вкрутить в старую люстру. Кроме того, лампа с цоколем типа E отличается своими размерами – она имеет малый вес.

В Америке стандартные размеры цоколей совсем иные, чем в Европе. Это связано с тем, что там в сети напряжение составляет 110 В. Чтобы нечаянно не вкрутить европейскую лампочку, нужно помнить, что диаметр у них другой: Е12, Е17, Е26 и Е39.

Классификация цоколей

Штырьковый.

Эта разновидность тоже получила широкое применение в различных областях. Этот цоколь состоит из 2 металлических штырьков, играющих в то же время роль электрического контакта. Эти штыри обеспечивают удержание прибора в патроне, потому что их вставляют в патрон очень плотно. Размеры штырей бывают разного диаметра. Цоколь маркируется буквой G, обозначающей, что это штырьковый тип, а число после нее указывает на расстояние между штырьками. К примеру, цоколь G4, цоколь G9, цоколь G5 либо G13. Последний, G13, получил сегодня широкое распространение в лампах-трубках. Они имеются в каждом подъезде.

Такой тип цоколей можно встретить у разных ламп: накаливания, люминесцентных, галогенных. Цоколь G очень распространен в светодиодном освещении. Кроме того, лампы с таким цоколем вы можете приобрести и для обычной старой люстры.

Кроме обыкновенных, указанных ранее, существуют также виды лампочек и типы цоколей, которые не так востребованы, однако успешно используются в разнообразных осветительных приборах:

  1. Тип с утопленным контактом (R). Он получил широкое применение главным образом в технике, которая работает с высокой интенсивностью с питанием от переменного тока.
  2. Штифтовой вариант (В) позволяет очень легко сменить лампочку в патроне благодаря тому, что у него несимметричные контакты по бокам. Практически это усовершенствованный вид резьбовой разновидности.
  3. Одноштырьковый (F), который в свою очередь бывает цилиндрическим, с рифленой областью и особенной формой.
  4. Софитный (S) используется в осветительных приборах гостиниц и транспортных средств. Отличается симметричным расположением контактов.
  5. Фиксирующий (P) используется в специальных мощных прожекторах и фонарях.
  6. Телефонный (Т) оснащен маленькой лампочкой для разнообразных пультов, какой-либо подсветки.

Варианты цоколей для разных патронов

В большинстве случаев на цоколе имеется, кроме основной маркировки, еще одна буква. Она обозначает подвид этого светильника:

  • V – вариант с коническим концом.
  • U – цоколь люминесцентных ламп.
  • A – лампочка для машин.

Где применяются осветители с разъемом GU10

Поскольку габариты и нагрузочная способность цоколя GU10 небольшие, их устанавливают в основном на компактные и маломощные лампочки, используемые для точечного освещения и подсветки. К основным сферам применения источников света с таким типом цоколя можно отнести:

  1. Освещение или подсветка витрин, стендов, вывесок.
  2. Подсветка фасадов зданий, элементов ландшафтного дизайна.
  3. Освещение объектов при фото- и киносъемке (преимущественно металлогалогенные и галогенные прожекторы).
  4. Бытовые точечные осветители, подсветка элементов интерьера.



Точечные светильники в подвесном потолке

Выбирая осветительную лампу, необходимо обращать внимание не только на размеры ее колбы и тип разъема, но и на принцип работы. Только в этом случае поставленная задача будет решена, а осветители смогут служить долго и качественно

Предыдущая
ЦоколиОсобенности цоколя Е40 и где он применяется
Следующая
ЦоколиОсобености цоколя R7s и линейных ламп

Спасибо, помогло!Не помогло1

Технические характеристики

  • Размеры стандартных галогенных светильников с капсулой JCD9, мощностью от 20 до 50 Вт с типом цоколя G9 в высоту составляют 53 миллиметра, в диаметре – 18 миллиметров. Среди такого типа лампочек G9 встречаются и светильники категории высокого напряжения (мощность от 110 до 240 Вт).
  • Максимальная мощность такого типа ламп приблизительно эквивалентна мощности классических ламп накаливания в пределах от 1 до 10 000 Вт.
  • Чем больше светоизлучающих элементов, тем качественнее и чётче освещение.
  • Максимальная и минимальная температура окружающей среды для нормального функционирования ламп: от -40 до +50 градусов.
  • Как галогенные, так и светодиодные светильники G9 используются в сети переменного тока (220 В).
  • При изменении или перепадах напряжения следует использовать преобразователи.
  • Они не содержат опасных химических элементов вроде ртути. В отличие от цоколя E14, как и от E27, этот не нагревается, не мерцает, не лопается и не разбивается на мелкие осколки при падении. Более того, они совершенно безопасны, что позволяет их брать даже голыми руками.
  • Существуют следующие стандарты защиты: IP53, IP44, IP23 и IP20. Первая цифра обозначает степень защиты от проникновения внутрь розетки пыли и разных предметов. Вторая – стойкость к воздействию влаги. Уровень защиты IP44 показывает, что источники света могут спокойно функционировать в помещениях с высокой влажностью.

Основные характеристики выбора

Выбирать светоизлучатели для устройства автомобильного освещения необходимо исходя из того, в какой световой прибор они будут монтироваться: оснащенные плафоном или нет. Именно от этого зависит окончательный выбор модели светодиодки, и то, будет ли он оснащен охладительным радиатором или нет, поскольку в светильниках закрытого типа отвод выделяемой тепловой энергии крайне затруднен.

G9 лампа светодиодная отличается очень компактным размером

Помимо этого, здесь же необходимо учесть и уровень яркости для выбранного вида осветителя. Во-первых, чем выше мощность, тем быстрее он будет греться, а значит, он требует наличия охладительной системы, что влечет за собой увеличение конструкции изделия. А во-вторых, уровень яркости должен соответствовать нормативам правил дорожного движения и не создавать дискомфорт другим участникам дорожного движения.

Уровень яркости подобных светоэлементов определяется несколькими характеристиками:

  • световой поток;
  • цветовая температура;
  • индекс цветопередачи.

От модели осветительного элемента зависит еще и конструктивные особенности источника света, что в свою очередь влияет на тот факт, поместится ли используемый излучатель в фару

Немаловажно и то, чтоб в светильнике были предусмотрены специальные разъемы для монтажа лампочек со штырьковым цоколем

Вот, собственно, и все, что мы хотели донести до вашего сведения о светодиодках с типом держателя G9. Надеемся, эта информация будет для вас полезной при устройстве автомобильного освещения, и вы сможете купить подходящий образец.

ВИДЕО: Обзор и тест 10 светодиодных ламп G9! Какая лампа лучше?

Виды галогенных ламп

Внешне элементы отличаются по форме колбы, ее размерам, типу цоколя. По назначению для наружного и внутреннего освещения, для автомобилей, различных промышленных установок, бытового оборудования. Прежде, чем покупать, следует узнать, какие бывают: с привычным винтовым цоколем, под специальные светильники, элементы декора.

Для дома используют следующие виды.

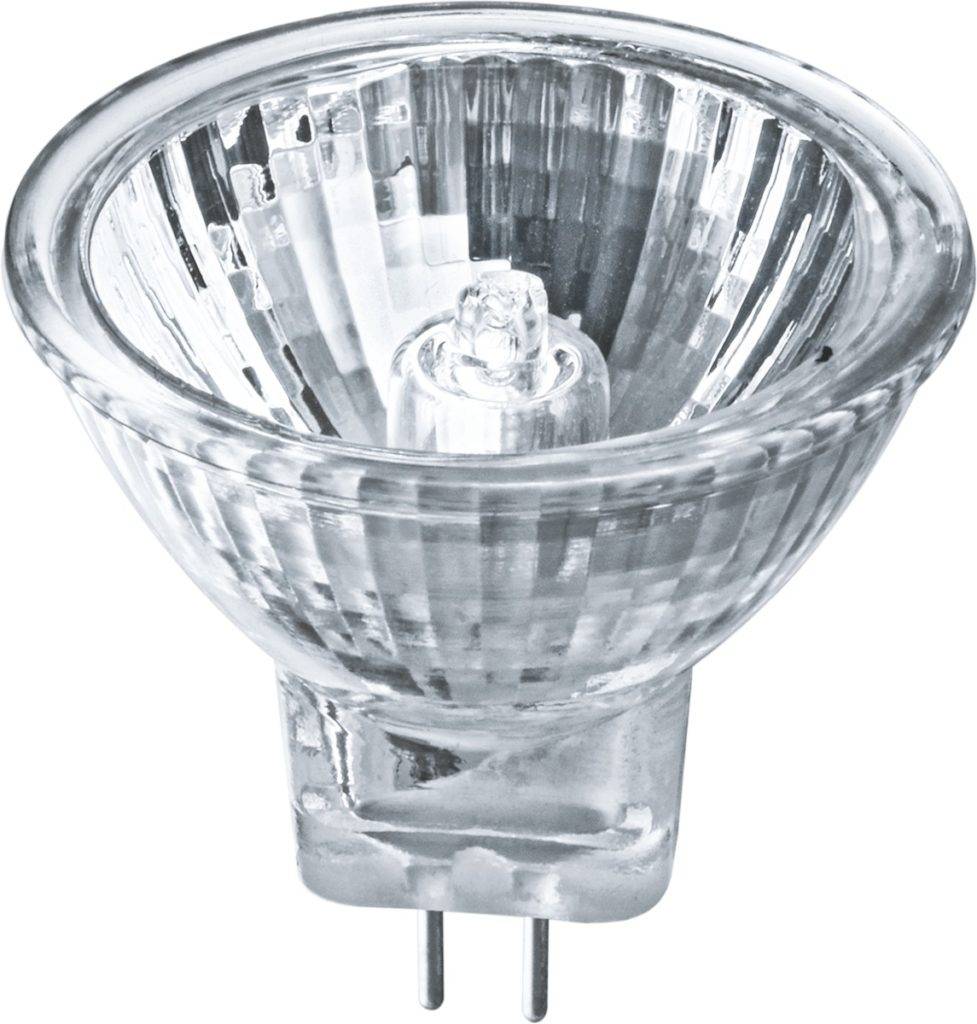

С отражателем

Дизайнеры интерьеров чаще всего используют модели с отражателем. Они имеют плоское стекло, отлично встраиваются под натяжные, подвесные потолки, различные конструкции встроенной, корпусной мебели, ниши.

Точечный свет устройств с отражателем дает локальный поток лучей. При этом не образуются резкие тени. Освещение пространства, предметов равномерное, бестеневое. Популярные модели выпускаются с разными типами отражателей, рассеивателей:

  • защитное стекло;
  • алюминиевая фольга;
  • дихроичный отражатель.

Защитное стекло срабатывает, как фильтр, не пропуская волны определенной длины, а именно ультрафиолетовые лучи. Как результат, мебель из натурального дерева, другие предметы интерьера, разрушаемые солнцем, дольше сохраняют свой внешний вид. Польза и вред от такого освещения определяется преобладанием положительных характеристик.

Листья растений, кожа человека также ограждается от вредных коротковолновых УФ-излучений.

Тонкий алюминиевый отражатель отзеркаливает, усиливает световой поток. Одновременно он экранирует тепло, не позволяя контактам и потолку перегреваться. При использовании светильников с алюминиевыми отражателями пылевые круги отсутствуют.

Дихроичный отражатель пропускает тепло, образованное спиралью и газами, равномерно через боковые поверхности. Рефлектор хорошо отражает свет, не повреждая отделочный материал вокруг галогенной лампочки.

Капсульные

Миниатюрные модели отличаются формой и интенсивностью светового потока. Их охотно используют дизайнеры для подсветки отдельных элементов интерьера, декора, мебели. Колба изготовлена из кварца, прочная, имеет широкий функционал. Капсульная галогенка работает в системе умный дом. Специальные добавки регулируют излучение, не пропуская определенные волны, например ультрафиолет. Свет не имеет теней, резких переходов, приближен к натуральному.

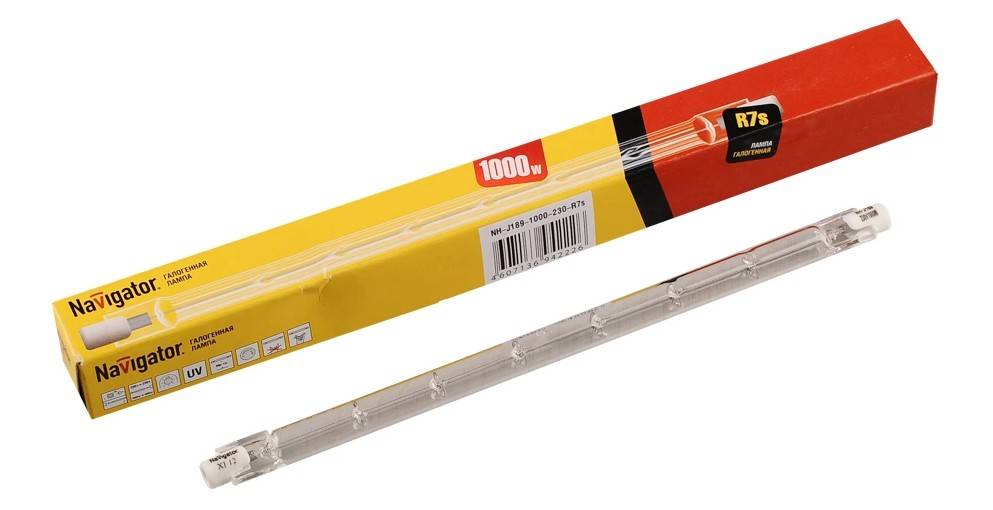

Линейные

Напоминают формой старые неоновые лампы, длинные цилиндры с двумя цоколями по краям. Они работают от бытового сетевого тока. Имея малые габариты, создают мощный, рассеянный во все стороны поток света.

Снаружи линейные лампы используют для освещения больших площадей. Дома их устанавливают в светильники с подходящими патронами.

Внешняя колба

Внешне похожи на лампы накаливания. Стеклянная груша со спиральным цоколем. Могут вкручиваться в классические патроны. Внутри вместо спирали галогенная капсула. Наружная колба защищает внутренний источник света от механических повреждений и пятен жира, который остается при прикосновении пальцев.

Внешняя колба на 35-40% увеличивает яркость, продлевает срок службы до 2000 часов. Галогенная модель на 50 Вт эквивалент лампы накаливания 75 Вт.

Как выбрать

При выборе товара главным ориентиром должна быть её модель, куда предполагается установка

Не менее важно, будет ли прибор открытым или закрытым. Модели, которая содержит радиатор, требуется открытый тип осветительного оборудования

Непорядочные изготовители часто утаивают необходимую информацию либо указывают ложную. Например:

Занижен или завышен ток диодов.
В характеристиках указана только мощность светодиодов, в то время как потребление блока питания отсутствует.
Очень важно обращать внимание на производителя. Osram, Camellion, Feron, Philipps, Gauss – проверенные бренды, выпускающие качественную продукцию.

При покупке обращайте внимание на правильность написания названий на упаковке

При покупке обращайте внимание на правильность написания названий на упаковке

Где используются

G9 – цоколь, применявшийся раньше только в галогенных высоковольтных лампах (или же в небольших металлогалогенных). В наше время на такой основе выпускается в том числе и современное светодиодное и люминесцентное оборудование. Лампочки с цоколем этой разновидности чаще всего используются во всевозможных декоративных светильниках. Также иногда их применяют и там, где необходим направленный поток света:

  • при подсветке картин;
  • при декорировании мебели;
  • для подсветки витрин;
  • в точечных светильниках.

Галогенное оборудование этого типа иногда используется для обогрева и подсветки террариумов и черепашников. Светодиодные лампы с цоколем G9 часто можно видеть также в декоративных точечных светильниках.

Особенности конструкции

  • Конструкция имеет двухштырьковый разъём, известный также под названием bipin, или 2 pin. По частоте использования данного типа они занимают второе место после резьбового. Такая разновидность конструкции обозначается латинской буквой G вместе с буквами и цифрами после неё. Обычно это также латинские буквы X, Y, Z или U, которые информируют о размерах и конструктивном выполнении изолятора.
  • Цоколь для галогенных источников света производится из стекла по причине того, что нагревание галогенных ламп достигает 300 градусов. При такой температуре пластик начинает плавиться.
  • Для светодиодов основной корпус делают из пластмассы. Температура нагрева в среднем составляет 70 градусов. При ней пластик не плавится.
  • Расстояние между двумя контактами у обоих типов – 9 миллиметров.
  • Существует также два вида патронов G9 – керамический и пластмассовый.
  • Керамический патрон предотвращает возникновение короткого замыкания. Он хорошо подходит для светильников, которые работают в течение долгого времени. Керамика не подвержена негативному температурному воздействию.
  • Пластиковый тип патрона подходит для светодиодных ламп. Он лёгкий и не бьётся при ударе. Не стоит его эксплуатировать, так как он имеет свойство плавиться.
  • Патроны типа G9 хорошо защищают от пыли, грязи и проникновения влаги. Они просты в эксплуатации – не нужно выкручивать лампочку, а достаточно лишь вытащить старую и вставить новую. В отличие от всем известных цоколей E14 и E27, G9 не пригорает к патрону.

Какие бывают цоколи

В связи с многообразием известных сегодня цоколей, была разработана классификация, согласно которой все типы цоколей ламп принято делить на группы. Среди них наиболее распространенными считаются две группы: резьбовые и штырьковые.

Резьбовой

Традиционным считается резьбовой цоколь, или как его еще называют – винтовой. Он обозначается латинской буквой Е. Резьбовой цоколь широко применяется для многих видов ламп, в том числе и для бытовых. За буквой, как правило, идет цифра, она показывает диаметр резьбы. Наиболее часто встречающиеся винтовые цоколи имеют обозначение Е14 и Е27. Для мощных ламп также существуют цоколи, например, Е40.

Чуть менее популярным считается штырьковой цоколь, он обозначается буквой G, которая показывает промежуток между контактами в миллиметрах. Сфера применения штырькового цоколя также широка – подходит для многих ламп: галогенных, люминесцентных и обыкновенных ламп накаливания.

Штырьковый цоколь

Помимо традиционных, существует еще несколько типов цоколей, которые менее распространены, но, тем не менее, используются для различных видов ламп.

  • Цоколи с утопленным контактом (R). Они применяются, в основном, для приборов с высокой интенсивностью, которые работают от переменного тока.
  • Штифтовые (В). Позволяют максимально быстро заменить лампу в патроне благодаря несимметричным боковым контактам. Они являются усовершенствованным аналогом резьбовых цоколей.
  • С одним штырьком (F). Такие цоколи бывают трех подвидов: цилиндрические, рифленые и особой формы.
  • Софитные (S). Чаще всего лампочки с таким цоколем используются в отелях и автомобилях. Их отличительная особенность – двустороннее расположение контактов.
  • Фиксирующие (P). Область применения – специальные прожекторы и фонари.
  • Телефонные (Т). Ими оснащены лампочки пульта управления, подсветки, сигнальные лампы в щитах автоматики.

Софитная лампа

Зачастую маркировка лампы состоит более чем из одной буквы. Вторая буква обычно указывает на подвид осветительного прибора:

  1. V – цоколь с коническим концом
  2. U – энергосберегающая
  3. A – автомобильная.

Типы цоколей ламп

В этом видеоролике специалист подробно расскажет о различных видах цоколей:

Типы цоколей ламп

Раньше при покупке лампочек домой мы не задумываясь брали лампочку Ильича и ставили её в нашу люстру, сейчас же появилось большое разнообразие светильником с патронами под различные цоколи ламп. В статье рассмотрим основные типы цоколей и как определить какая лампа нам подойдет не беря саму лампу в магазин.

Цоколь — это часть лампы, которая располагается в патроне и через которую проходит электрический ток к лампе.

Каждый тип цоколя имеет собственное обозначение, которое составляется из определенных букв и цифр:

1. Заглавная буква в начале обозначения определяет тип цоколя.

E — резьбовой цоколь Эдисона (Edison/Эдисон); G — штырьковый цоколь; B — штифтовой цоколь (байонетный); R — цоколь с утопленным контактом; S — софитный цоколь; P — фокусирующий цоколь.

  • 2. Число стоящее после буквы определяет диаметр цоколя или расстояние между штырьками.
  • 3. Маленькие (строчные) буквы обозначают количество штырьков, контактных пластин или гибких соединений в данном цоколе.

s — 1 контакт; d — 2 контакта; t — 3 контакта; q — 4 контакта; p — 5 контактов.

Резьбовые цоколи

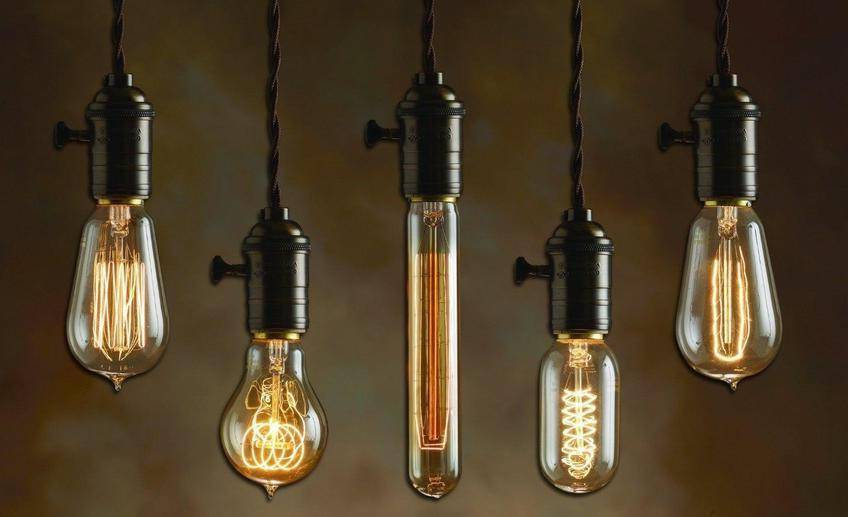

Являются одними из самых первых которые появились и самыми распространенными в домашнем освещении. Буквенное обозначение получили от своего изобретателя Томаса Эдисона ((Edison). Цифры расположенные следом за буквой указывают на диаметр цоколя в мм.

Лампы с цоколем Е27 это всем хорошо известные лампочки Ильича, но на сегодняшний день используется и для светодиодных и энергосберегаюших ламп.

Штырьковые цоколи

У данного типа ламп первой буквой в обозначении стоит английская G. Для соединения с питающими проводами в патроне используются как прямые штыри, так и штырьки с утолщением на конце. Цифирное обозначение указывает на расстояние между центрами штырьков.

Читать также: Монтаж электропроводки в квартире своими руками

Дополнительное обозначение буквами U X Y Z обозначают разновидность конструкции. Лампы одной размерности, но с разными разновидностями конструкции не взаимозаменяются.

Среди данных цоколей выделяются лампы с цоколями G23 и G24. Эти лампы выпускаются с расположенными внутри стартерами.

Цоколи ламп с утолщением на штырьках GU10применяются в местах повышенной вибрации, вставляя их в патрон и проворачивая мы их фиксируем от выпадения из патрона.

Если вы встречали в магазинах необычные кольцевые лампы, то знайте, в таких используют цоколи G10q.

Намного реже, но все же встречаются в домашних светильниках цоколи с комбинацией двух или даже трех цоколей. Для обозначения данных цоколей ставят цифру, соответствующую колличеству цоколей, перед буквенным обозначением. Например 2G10, 2G11, 2G13.

Штифтовые (байонетные) цоколи

Данный вид цоколя является видоизмененным типом резьбового цоколя. Только роль резьбы выполняют штифта по бокам, за счет которых лампа фиксируется в патроне. Обозначается английской буквой В или русской Ш (В22d=2Ш22). Цифра перед буквой — количество контактов, после буквы — диаметр корпуса.

Такой тип цоколя применяется в автомобилях. За счет точного фиксирования такие лампы могут быть 2-х,3-х контактные. Например лампа с 2 спиралями ближнего-дальнего света.

Лампы с байонетным цоколем зарубежного производства не содержат цифрового префикса, а обозначаются аббревиатурой:

BC — Bayonet Cap (Байонетный цоколь) = B22d, 2Ш22;

SBC — Small Bayonet Cap (Маленький Байонетный цоколь) = B15d, 2Ш15;

MBC или MBB — Miniature Bayonet Cap / Base (Миниатюрный Байонетный цоколь) = Ba9s, 1Ш9.

Цоколь с утопленным контактом

Обозначается буквами R7s? 7 — это диаметр отверстия. Цифры после букв указывают на общую длину лампы в мм, выпускают такие лампы длиной 78, 118, 189, 254 мм. Применяются в различных кварцевых приборах и приборах с высокой интенсивностью освещения.

Читать также: Светильники на потолок

Софитный цоколь

Обозначается буквой S. Цифра после обозначает диаметр корпуса контакта. Контакты расположены с двух сторон. Применяется в салонных осветителях авто.

А также в галогеновых лампах.

Фокусирующий цоколь

Обозначается английской буквой P (Prefocus type Bases / цоколь фокусированного типа). Применяется в автомобилях, кинопроекторах, прожекторов. Цифры указывают диаметр ориентирующей части. P14.5s — одноконтактный, 14,5 мм. цоколь.

Прячем проводку в доме

Светильники на потолок

Монтаж электропроводки в квартире своими руками

Самостоятельный монтаж кабельного канала

(adsbygoogle = window.adsbygoogle || []).push({}); (adsbygoogle = window.adsbygoogle || []).push({}); Технические характеристики

Лед-светильники с маркировочным цоколем g9 представлены несколькими видами. Различаться между собой они могут материалом, из которого изготовлены:

  • стекло;
  • керамика;
  • металл.

К тому же мощность источника подачи световых импульсов также имеет разграничения. Что же касается характеристик конструкций, то они, как правило, бывают 2-х видов:

  • с системой охлаждения;
  • без наличия охлаждаемой системы.

В дополнение к этому некоторые модели осветительных LED приборов с цоколем g9 могут иметь в своей заводской комплектации элементы, способствующие большему рассеиванию света или же открытые полностью модели. Рассеиватель позволяет потоку света распределяться под наклоном угла в 240 градусов, а вот модели открытого типа рассеивают свет на все 360 градусов.

Производитель обязан на упаковке уточнить, к какой марке относятся световые диоды. В этом случае потребителю будет намного проще определить, каким эксплуатационным сроком обладает изделие. К тому же каждая маркировка влияет на ценообразование товара.

Соотношение качества и цены

В среднем цена элементов gu 10 находится в пределах трехсот рублей. Такая цена соответствует заявленным требованиям. Конечно, как и в любой прочей продукции, в лампочках можно выявить недочеты. Так, например, некоторые модели с меньшей мощностью могут пульсировать в процессе функционирования. Однако этот факт незначителен, так как уровень пульсации составляет не больше одного процента.

Ценообразование продукта осуществляется путем измерения двух категорий – качества диодов, известности фирмы производителя. Несомненно, лучше остановить выбор на проверенных марках. Обуславливается это тем, что они гарантированно применяют в работе только проверенные высококачественные материалы.

Использование некачественного сырья может привести к неблагоприятным последствиям. Конструкция станет перегреваться, что чревато повышением уровня возгорания, срок эксплуатации уменьшается в несколько раз.

Внимательное отношение к выбору рассматриваемой модели позволит приобрести товар должного качества. Это избавит от возникновения непредвиденных трудностей в дальнейшей эксплуатации.

Важно отметить, что сегодня производители светодиодного освещения идут к созданию совершенной технологии изготовления. Это позволяет затрачивать минимальные средства на производство конструкций, соответственно, себестоимость уменьшается

Отсюда следует вывод, что рыночная цена светодиодных LED ламп в скором времени может заметно уменьшиться.

Заключение

Штырьковый цоколь G5 достаточно удобен в применении, трубчатые источники света часто используются в освещении помещений любых типов. Они дают равномерный световой поток по всей длине, что позволяет организовать хорошую. систему общего освещения. Заменить их несложно, единственным недостатком является то, что организациям нужно договариваться об утилизации люминесцентных источников света, но эту проблему можно решить заменив их светодиодными.

Предыдущая
Автомобильные лампыНазначение и виды цоколей автомобильных ламп
Следующая
ЦоколиОсобенности цоколя Е40 и где он применяется

Спасибо, помогло!Не помогло

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
