Основные недостатки ламп накаливания
— лампы обладают слепящей яркостью, отрицательно влияющей на зрение человека, поэтому требуют применения арматуры, ограничивающей этот эффект;
— обладают коротким сроком службы (около 1000 часов);
— повышенная чувствительность к перепадам напряжения в электросети.
Световой КПД (коэффициент полезного действия) ламп накаливания, определяемый как отношение мощности лучей видимого спектра к мощности потребляемой электроэнергии, весьма мал и не превышает 4%.
Таким образом, главный недостаток ламп накаливания — низкая светоотдача. Так как лишь незначительная часть потребляемой электрической энергии превращается в свет, а остальная часть энергии преобразуется в тепло, излучаемое лампой.
Какой тип выбрать?
В настоящее время основной ассортимент комплектующих для прожекторов 118 мм состоит из галогенных и светодиодных ламп. Что лучше? Дело в том, что у галогенных низкий коэффициент пульсаций и высокий индекс цветопередачи, но светодиодные лучше тем, что потребляют до 10 раз меньше электроэнергии. Для прожектора в большинстве случаев нужен большой световой поток, поэтому рациональнее выбрать светодиоды. Но здесь может возникнуть следующая неприятность. Дело в том, что галогеновые лампы имеют небольшой диаметр и легко устанавливаются. В светильнике же установлен отражатель, который по форме обычно напоминает фигуру между половиной окружности и параболой. У линейных светодиодных ламп внутри корпуса расположен еще и драйвер, а в некоторых моделях корпус представляет собой и радиатор. Поэтому она может не влезть на свое место, так как ее части упрутся в зеркало отражателя, следует учитывать это при покупке.
Предыдущая
ЦоколиЛампы с цоколем gu10 и их применение
Особенности цоколей Е27 и Е14
Чаще всего в продаже встречаются винтовые и штыревые цоколи, отличающиеся креплением ламп. Рассматриваемые в обзоре варианты относятся к одному типу. Он обозначается буквой «Е» (сокращенное от «Edison Screw type») и называется цоколь Эдисона, так как именно он запатентовал данную конструкцию в начале 20-го века.
Конструкция стандартной лампы накала.
Эту разновидность отличает то, что лампочки вкручиваются в патрон по специальной резьбе, которая обеспечивает надежную фиксацию источника света. Основные особенности таковы:
- Напряжение подается через центральный контакт, расположенный на конце тыльной части. В патроне есть пружинный элемент, который надежно прижимается к поверхности и обеспечивает передачу тока с минимально возможной степенью нагрева.
- Нулевой провод присоединяется сбоку и подается на резьбовую часть. Такая система обеспечивает безопасность конструкции и исключает поражение человека током при замене лампочки.
- Изделия всегда изготавливаются из металла. Что касается патронов, они могут быть керамическими, карболитовыми и пластиковыми. Каждое из решений имеет свои плюсы и минусы, но именно керамика считается самой надежной и служит в разы дольше.
- Шаг резьбы одинаков у обоих вариантов. Она стандартная независимо от типа конструкции и ее диаметра.
Обе разновидности рассчитаны на напряжение не выше 250 В. Поэтому основным направлением их использования является бытовое освещение. Это могут быть светильники любого типа, декоративная подсветка или уличное освещение. Но для наружного применения подбираются модели фонарей с повышенной степенью защиты от влаги.
Какие бывают цоколи
В связи с многообразием известных сегодня цоколей, была разработана классификация, согласно которой все типы цоколей ламп принято делить на группы. Среди них наиболее распространенными считаются две группы: резьбовые и штырьковые.
Резьбовой
Традиционным считается резьбовой цоколь, или как его еще называют – винтовой. Он обозначается латинской буквой Е. Резьбовой цоколь широко применяется для многих видов ламп, в том числе и для бытовых. За буквой, как правило, идет цифра, она показывает диаметр резьбы. Наиболее часто встречающиеся винтовые цоколи имеют обозначение Е14 и Е27. Для мощных ламп также существуют цоколи, например, Е40.
Чуть менее популярным считается штырьковой цоколь, он обозначается буквой G, которая показывает промежуток между контактами в миллиметрах. Сфера применения штырькового цоколя также широка – подходит для многих ламп: галогенных, люминесцентных и обыкновенных ламп накаливания.
Штырьковый цоколь
Помимо традиционных, существует еще несколько типов цоколей, которые менее распространены, но, тем не менее, используются для различных видов ламп.
- Цоколи с утопленным контактом (R). Они применяются, в основном, для приборов с высокой интенсивностью, которые работают от переменного тока.
- Штифтовые (В). Позволяют максимально быстро заменить лампу в патроне благодаря несимметричным боковым контактам. Они являются усовершенствованным аналогом резьбовых цоколей.
- С одним штырьком (F). Такие цоколи бывают трех подвидов: цилиндрические, рифленые и особой формы.
- Софитные (S). Чаще всего лампочки с таким цоколем используются в отелях и автомобилях. Их отличительная особенность – двустороннее расположение контактов.
- Фиксирующие (P). Область применения – специальные прожекторы и фонари.
- Телефонные (Т). Ими оснащены лампочки пульта управления, подсветки, сигнальные лампы в щитах автоматики.
Софитная лампа
Зачастую маркировка лампы состоит более чем из одной буквы. Вторая буква обычно указывает на подвид осветительного прибора:
- V – цоколь с коническим концом
- U – энергосберегающая
- A – автомобильная.
Типы цоколей ламп
В этом видеоролике специалист подробно расскажет о различных видах цоколей:
Штырьковой цоколь «G»
Второе место по разнообразию и популярности после резьбовых цоколей занимают штырьковые конструкции. Штырьки цоколя плотно входят в специальные прорези патрона, чем достигается надежный контакт электропитания лампы. Обозначаются штырьковые цоколи заглавной буквой «G», за которой следуют другие буквы латинского алфавита: U, X, Y, Z. Они указывают на модификацию лампы и не являются взаимозаменяемыми. Буква «U» обозначает энергосберегающую лампу.
Цоколи с модификацией «X» применяются для ламп, используемых в точечных светильниках с направленным светом. Именно такой вариант станет отличным решением для установки в гипсокартонный потолок, когда требуется светом подчеркнуть определенные моменты в комнате. Читайте подробнее об этом здесь.
Модели с буквами «Y» и «Z» используются крайне редко и применяются для ламп специального назначения.
Штырьковый цоколь «G»
После букв в обозначении следуют цифры. Они обозначают расстояние между штырьками в миллиметрах. Наиболее распространены размеры 4мм, для миниатюрных галогеновых ламп; 5мм для обычных люминесцентных ламп типа ЛБ40; 5,3 мм для ламп с питанием 12В; 9мм для декоративных светильников с питанием 220В;
Для компактных ламп, используемых в настольных светильниках, применяется 4-х штырьковый цоколь, представляющий собой комбинацию из пары двухштырьковых моделей. В обозначении таких конструкций перед буквой «G» ставится цифра 2.
Производители и цены
Многие потребители, желая сэкономить на покупке светодиодной лампы, покупают китайские изделия. Особенно популярными в последнее время стали интернет-сервисы, в которых предлагают дешевую китайскую продукцию. При покупке таковой велика вероятность наткнуться на некачественное изделие, размеры и степень защиты которого не соответствуют заявленным в описании.
Обязательно изучайте отзывы, сравнивайте цены. Если есть люди, недовольные качеством изделия, то постарайтесь воздержаться от его приобретения.
Бывают ситуации, когда вместо надежной светодиодной лампы от известного производителя можно купить дешевый китайский аналог. Все зависит от того, что вы хотите получить. Если требуется осветить комнату любым способом, то возьмите недорогое изделие. Если же возникло желание добиться максимальной эффективности от покупки, то желательно покупать устройство от брендового производителя.
В приборах последнего типа применяют качественные светодиоды, с течением времени не теряющие полезных характеристик. Такие устройства не теряют в качестве даже после нескольких включений и выключений — свечение остается одинаково ярким. Что касается недорогих китайских аналогов, то мощность со временем существенно уменьшается. Спустя несколько месяцев яркости может стать недостаточно для освещения нужного помещения.
Кроме того, такие устройства нужно аккуратно доставить, что происходит далеко не всегда. Поломки могут случиться из-за небрежно упакованной продукции. Вы всегда сможете вернуть свои деньги, отказавшись забирать товар, но на это уйдет время.

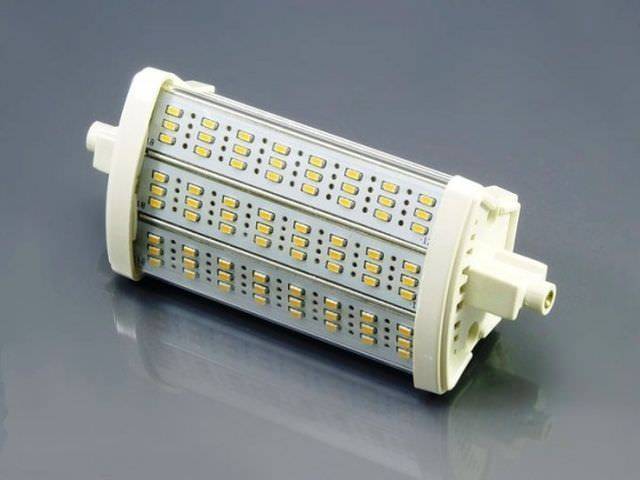

Светодиодные лампочки R7S, используемые в прожекторах на 78 и 118 мм, являются отличным решением для тех, кто желает уменьшить затраты на энергопотребление и любит компактные осветительные приборы с высоким качеством излучаемого света.
Это интересно: Как поменять патрон в люстре: пошаговая инструкция
В каких светильниках используется?
Е27 используется в большей части осветительных приборах. Такие лампы проще всего найти в продаже, как и патроны под них, что дает возможность сделать освещение с минимальными финансовыми затратами. Дома они вкручиваются в люстры, бра, торшеры, настольные лампы. В бра часто встречается уменьшенный цоколь Е14.
Этот вид разъемного соединения применяется на производстве, так как детали светильников тогда становятся взаимозаменяемыми, а патроны, особенно с керамической юбкой, ремонтопригодными. Примером такого светильника является рудничный светильник в исполнениях РН, РВ и РП. Их особенность в том, что у них прочный стеклянный плафон, который крепится на железных замках-защелках к корпусу, часто защищенный металлической сеткой от ударов и повреждений. Их также применяют в освещении подсобных хозяйственных помещений и любых промышленных предприятиях.
Для мощных прожекторов и освещения улиц используется аналогичный по конструкции цоколь, но большего диаметра – Е40, с ним выпускают все вышеперечисленные виды ламп, а также ДНаТ, ДРЛ, ДРИ и прочие. Мощность таких источников света доходит до 1000 и 2000 Вт.
Предыдущая
ЦоколиВозможные варианты как выкрутить цоколь лампочки из патрона
Следующая
ЦоколиЛампы с Цоколем g4 и их особенности
Спасибо, помогло!Не помогло
Как выбрать подходящий вариант?
Не стоит при покупке всецело полагаться на слова продавца. Часто в магазинах электротоваров работают некомпетентные люди, которые не знают всех особенностей и критериев выбора светодиодных светильников.
Рекомендуем заранее подготовить список требований к конструкции. Выбирать лампу нужно по следующим критериям:
1. Мощность. В продаже сейчас можно встретить варианты от 2 до 6 Ватт. При этом на каждый Ватт приходится до 90 люмен. Мощные варианты окупаются дольше, так как для работы используют больше электроэнергии. Постарайтесь найти средний вариант, который будет отлично освещать ваше помещение. Иногда выгоднее поставить второй прожектор 118, чтобы в помещении не осталось ни одного темного уголка, чем устанавливать в него слишком мощную лампу.
2. Степень защиты. В зависимости от того, где вы будете использовать источник света, необходимо правильно выбирать его модель. Если прожектор с местом под лампу длиной 118 миллиметров устанавливается на улице, то необходимо приобретать вариант с максимальным значением IP — 68. В этом случае ему не будут страшны солнце, влага, пыль, ливневый дождь или ветер.
Для дома достаточно взять модель с IP 50 или 60. Если лампа будет устанавливаться в закрытый светильник, то можно взять вариант без защиты, который является самым дешевым. Модель с минимальной защитой (IP 10) можно использовать только в помещениях, например, в коридорах квартир или складов. Можно установить такой светильник в кладовой, но не стоит монтировать его в гараже или сарае – перепад температур и пыль быстро выведут светодиоды из строя.
3. Угол излучения зависит от конструкции светильника, в котором вы будете использовать лампу. Не каждый прожектор способен обеспечить угол 200 градусов. Посмотрите документацию к своему осветительному прибору, чтобы не переплачивать за вариант с большим углом, который будет работать неэффективно.
4. Еще один момент, который нужно учесть при приобретении – расстояние между контактами. Тут вам снова понадобится сначала изучить светильник, в который вы будете устанавливать лампу. Сделайте замеры расстояния между контактами, чтобы не потратить деньги впустую.
Производители выпускают несколько вариантов: 78, 118, 135 и 189 миллиметров. Если купить слишком длинную лампу, то вы просто не сможете установить ее в патроны. Не существует переходников для r7s, поэтому покупать короткие варианты тоже невыгодно – контакты не достанут до элементов, подающих питание.
Критериев достаточно мало, так что выбор лампы не станет для вас проблемой
Обращайте внимание на перечисленные в этом разделе моменты, чтобы не прогадать с качеством и совместимостью приборов

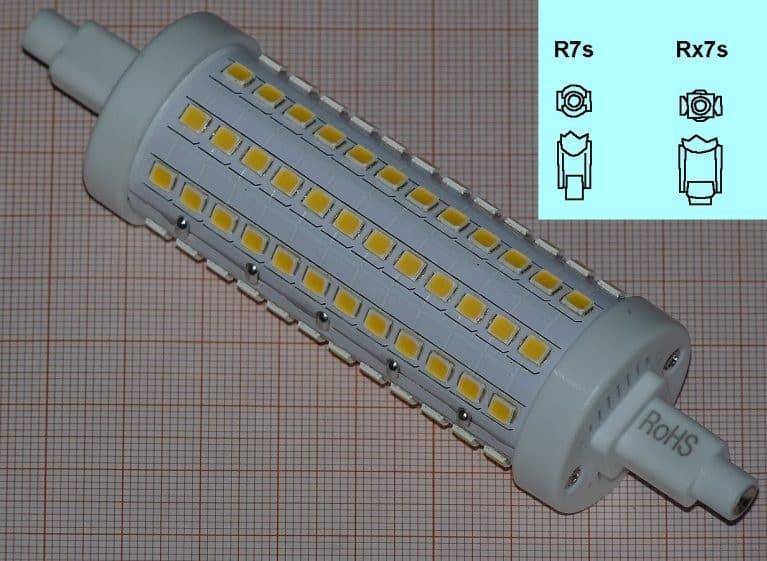

Цоколь с утопленным контактом «R»
Сравнительно редко применяется цоколь с утопленным контактом. Как правило, им оснащаются галогенные и трубчатые кварцевые лампы. Небольших размеров и очень легкие, такие лампы работают от напряжения 220В. Обозначается такой цоколь заглавной буквой «R», за которой следуют цифры, соответствующие расстоянию между контактными штырьками. Обычно, дополнительно указывается длина лампы в миллиметрах.
Так обозначение R7s78 расшифровывается как лампа с утопленным цоколем, двумя контактами, расстояние между которыми равно 7 мм. Длина лампы 78мм.
Цоколь с утопленным контактом «R»
5 самых мощных ламп с цоколем e27
Рейтинг не является рекламным, носит рекомендательный характер. Составлен на технико-экономического сравнения и интернет-отзывах.
Лампа накаливания Лисма E27 200Вт 2700K
Лисма Е27 200 Вт 2700 К
Мощность | 200 Вт |
Форма, цвет колбы | Прозрачный шар |
Диаметр | 66 мм |
Цветовая температура | 2700 К |
Срок службы | 1000 часов |
Световой поток | Около 2000 лм |
Примерная цена | 15 рублей |
Плюсы
Яркая, низкая цена, подходят для использования в помещениях, где не нужен постоянный свет (кладовки, подвалы и т.п.)
Минусы
Пользователи отмечают, что лампы перегорают быстрее, чем заявлено. После перегорания колба часто отваливается от цоколя, что доставляет неудобства при замене.
Энергосберегающая лампа КЛЛ-FS-65 Вт TDM
Энергосберегающая лампа КЛЛ-FS-65 Вт TDM
Мощность | 65 Вт |
Форма, цвет колбы | Матовая спираль |
Габариты | 78×218 мм |
Цветовая температура | 2700 или 4000 К |
Световой поток | Около 2200 лм |
Срок службы | 12000 часов |
Примерная цена | 500 рублей |
Плюсы
Яркая, система плавного запуска, амальгамная технология: нет свободных паров ртути, компактные размеры.
Минусы
Высокая цена, необходимость утилизации из-за применения амальгамы ртути.
Светодиодная лампа gauss 73229, A67
Светодиодная лампа gauss 73229, A67
Мощность | 30 Вт |
Форма, цвет колбы | Матовая груша |
Габариты | 63×173 мм |
Цветовая температура | максимум 4100 К |
Индекс цветопередачи | 80 |
Световой поток | 2360 лм |
Срок службы | 30000 часов |
Примерная цена | 300 рублей |
Плюсы
Плюсы: очень яркая, энергосберегающая, стильная.
Минусы
Нет возможности диммирования; некоторые пользователи отмечают, что срок службы гораздо ниже заявленного.
Светодиодная лампа Low Bay Lamp 2400 лм
Светодиодная лампа Low Bay Lamp 2400 лм
Мощность | 30 Вт |
Форма, цвет колбы | Белый рефлектор |
Цветовая температура | 6500 К |
Индекс цветопередачи | Больше 80 |
Световой поток | 2400 лм |
Срок службы | 20000 часов |
Примерная цена | 3000 рублей |
Плюсы
Хороший вариант для освещения больших площадей: магазинов, складов и т.п. Подходит для фото, видеосъемок.
Минус
Высокая цена.
Люминесцентная лампа 80 Вт F6-155W
Флуоресцентная лампа 80 Вт F6-155W
Мощность | 80 Вт |
Форма, цвет колбы | Белая спираль |
Цветовая температура | 5500 К |
Световой поток | около 2500 лм |
Срок службы | 10000 часов |
Примерная цена | 1000 рублей |
Плюсы
Хороший вариант для фото, видеостудии.
Минус
Утилизация.
Светодиодная Rev Ritter 32420 1
Светодиодная лампа Rev Ritter 32420 1
Мощность | 35 Вт |
Форма, цвет колбы | Белый цилиндр |
Цветовая температура | 6500 К |
Световой поток | 2800 лм |
Индекс цветопередачи | 70 |
Срок службы | 30000 часов |
Примерная цена | 500 рублей |
Плюсы
Яркая, подходит для промышленных и офисных помещений.
Минусы
Низкий коэффициент цветопередачи, высокая цена
Цоколи ламп — типы, размеры, маркировка
- Седержание:
- Цоколь — это часть лампы освещения предназначенная для ее крепления в патроне и подведения к лампе электрического тока.
- Наука и техника не стоит на месте, если раньше, при необходимости заменить лампочку, для ее покупки в магазине достаточно было знать только мощность необходимой лампы, то теперь, в связи огромным количеством различных видов ламп освещения у вас обязательно спросят, с каким цоколем вам нужна лампа и этот вопрос многих может поставить в тупик.
- В данной статье мы рассмотрим все основные типы цоколей ламп освещения.
- Каждый тип цоколя имеет свою буквенно-цифровую маркировку которая расшифровывается следующим образом (для примера возьмем цоколь R7s):
- Как видно на схеме выше, первая заглавная буква обозначает тип цоколя, следующая за ней цифра — это его диаметр, либо расстояние между контактными штырьками указанные в миллиметрах, после цифровой маркировки в некоторых случаях может идти одна строчная буква указывающая на количество контактов цоколя.
- ПРИМЕЧАНИЕ: Иногда в маркировке после первой заглавной буквы может идти вторая заглавная буква обозначающая тип лампы:
- A – автомобильная лампа;
- U – энергосберегающая лампа;
- V – цоколь с коническим концом и т.д.
- Рассмотрим основные типы цоколей подробнее.
- Резьбовые цоколи являются самым распространенным видом цоколей, они встречаются почти во всех типах ламп, от ламп накаливания до светодиодных ламп.
Наиболее распространенным типом резьбового цоколя является цоколь Е27, который применяется в большинстве бытовых ламп, так же в быту часто встречается и цоколь Е14, он может применяться как в люстрах, так и в потолочных светильниках. В свою очередь цоколь Е40 применяется в мощных лампах применяемых, как правило, для уличного освещения.
В цоколях типа G, в отличие от резьбовых, соединение с патроном осуществляется посредством контактных штырьков. Благодаря своей простоте и универсальности такие цоколи широко распространены и применяются в галогенных, люминесцентных и светодиодных лампах.
Остановимся на наиболее распространенных цоколях типа G более подробно:
Лампочки с цоколем G4 могут быть галогенными либо светодиодными, они имеют небольшие размеры и мощность поэтому, как правило, применяются для декоративного освещения, мебели, витрин и т.п. Зачастую такие лампы рассчитаны на напряжение 12 Вольт.
Лампочки с цоколем G5.3 так же могут быть как галогенными так и светодиодными, применяются для декоративной подсветки и для установки в потолочные светильники (споты).
- Лампы с цоколем GU10 аналогичны предыдущим, однако на они имеют утолщения на концах штыревых контактов для поворотного соединения с патроном, что обеспечивает их более надежное соединение.
- Цоколи G13 применяются в люминесцентных и светодиодных лампах с трубчатой формой колбы диаметром 26 мм.
- Лампы с цоколем G23 могут быть светодиодными либо люминесцентными и применяются, как правило, в светильниках потолочной (настенной) установки, а так же в настольных лампах.
- Наибольшее распространение среди цоколей типа R получили лампы с цоколем R7s, такие лампы преимущественно применяются в прожекторах (светильниках высокой После марки цоколя «R7s» указываются цифры обозначающие длину самой ламы.
- Так же цоколи с утопленными контактами могут применяться в автомобильных лампах.
Цоколь Эдисона e27
Цоколь обеспечивает закрепление в патроне светильника благодаря винтовой резьбе. Тип резьбы обозначается буквой «Е». Цифра следом означает диаметр в миллиметрах. Е27 наиболее распространен в Европе и России. Исторически был разработан Томасом Эдисоном специально для ламп накаливания. Запатентован в 1894 году.
Конструкция
Устройство цоколя Эдисона
Цоколь представляет собой цилиндр диаметром 27 мм с резьбой. Корпус изготовлен из алюминия. На вершине находится контакт донышка. К донышку присоединен один из электродов, ведущих к вольфрамовой спирали. Второй электрод присоединен к резьбе. Кроме этого в цоколе ламп накаливания, галогенных есть стеклянный изолятор. Изолятор внутри полый, через него выкачивают воздух, добавляют инертные газы и пары галогенов в «галогенки».
При подключении фазовый провод следует присоединять к контакту цоколя. Нулевой провод подключается к винтовой резьбе. При таком соединении вероятность попадания человека под ток минимальна.
Подключение е27 к электрической сети
Конструкция цоколей для других типов источников света такая же, за исключением стеклянного изолятора. У некоторых светодиодных в нем может размещаться драйвер.
Филаментный светодиодный источник света
Маркировка
Выбирая лампы для автомобиля необходимо принимать во внимание:
- условия применения (дальний и ближний свет, противотуманки, салон, поворотники, габариты);
- марку авто;
- данные силовой установки.
Наиболее востребованными в сфере автомобилестроения являются галогенные и ксеноновые лампы. В последнее десятилетие неплохо себя зарекомендовали и светодиоды.
Комбинированная разновидность автоламп появилась на рынке не так давно. Она представляет собой конструкцию с 2-мя спиралями, каждая из которых может выполнять свою автономную функцию.
Для облегчения процесса выбора производители ввели маркировку – буквенное и цифровое обозначение, позволяющее точно определить тип источника света и его размеры.
Стоит отметить, что отечественная, американская и европейская маркировка автомобильных ламп по типу цоколя может отличаться.
Америка и Европа
Европейская и американская классификация ламп (ЕСЕ) представлена в буквенных обозначениях:
- Т (миниатюрная цокольная) – используется чаще всего в габаритах;
- R (цоколь d=1,5 см и колба – до 19 мм) – также для габаритных огней;
- R₂ (лампа накаливания того же диаметра, но с колбой 4 см) – ранее применялась для оборудования системы дальнего и ближнего света, сейчас не используется;
- H – галогенная;
- Y – обозначение стеклянной колбы оранжевого оттенка (в случае если буквенная маркировка стоит перед числовым значением);
- BA – штифтовая (с симметричными штифтами);
- ВАY – штифтовая (со смещением по высоте);
- ВАU – штифтовая (со смещением по радиусу);
- ВАZ – штифтовая (со смещением по высоте и радиусу);
- S – софитная – применяется для подсветки салона;
- E – с винтовой резьбой основания;
- X – нестандартная конструкция;
- Р – (с основанием d=1,5 см и колбой – 26,5 мм) – для поворотников и стоп-сигналов;
- Р – в случае постановки в начале кода маркировки – фланцевая;
- W – мощность (60W);
- W – латинская буква в начале кода обозначает наличие стеклянного цоколя (используется для подсветки номера).
СНГ
Отечественная маркировка разработана на основе ГОСТов (№2023.01-38). Согласно этому все виды ламп для авто обозначены как:
- А – обыкновенная;
- АМН – автомобильная миниатюрная;
- АС – софитная;
- АКГ – кварцевая галогенная;
- Т – миниатюрная;
- R – с цоколем из металла;
- R2 – с колбой из стекла d свыше 40 мм;
- Р – с основанием в 15 мм и колбой не более 26,5 мм;
- SV(C) – софитные двухцокольные;
- H – галогенные;
- Y – обозначение стеклянной колбы оранжевого оттенка;
- ВА – симметричные штифтовые;
- ВАY – штифтовые (со смещением по высоте);
- ВАZ – штифтовые (со смещением по высоте и радиусу);
- W – с цоколем из стекла.
Разработана и классификация количества подключаемых контактов:
- S – 1 контакт;
- D – 2 контакт;
- T – 3 контакта;
- Q – 4 контакта;
- P – 5 контактов.
Любому автолюбителю значительно легче подобрать лампу для своего трaнcпортного средства, если он умеет расшифровывать обозначения.
Штырьковый цоколь — G
Обозначается буквой G. Используется штыревая система соединения лампы с патроном. Цифры в обозначении показывают расстояние между центрами штырьков, а для большего количества штырьков диаметр окружности, на которой расположены центры штырьков.
| Тип | Расстояние между контактами, мм |
| G4 GU4 GY4 | 4 |
| G5 | 5 |
| G5.3 GU5.3 GX5.3 | 5.3 |
| GY6.35 | 6.35 |
| G9 | 9 |
| GZ10 | 10 |
| G13 | 13 |
| G53 GU53 GX53 | 53 |
Примечание: буквы U X Y Z указывают на модификацию конструкции. Такие цоколя не являются взаимозаменяемыми!
Отдельно стоит сказать о цоколях G23 и G24, внутри которых расположен стартер:
У ламп с цоколем GU10 имеются утолщения на конце контактов, для поворотного соединения с патроном:
В люминесцентных кольцевых лампах используется цоколь типа G10q:
Иногда цоколь рассматривается как комбинация двух или более аналогичных цоколей. В этом случае перед общим обозначением указывается количество комбинируемых цоколей — 2G11, 2G10, 2G13:
Как разобрать светодиодную лампу e27
Разобрать светодиодный источник света не составит труда даже для начинающего электротехника. Главное вооружиться нужными инструментами.
Конструкция led
Вам понадобятся шило, шприц с иглой и растворитель (для красок; не ацетон). Растворитель залить в шприц
Шилом осторожно провести по кромке рассеивателя в месте, где он крепится к радиатору. Из шприца помаленьку вливать в лунку растворитель
Выждать 5 минут: за это время растворитель размягчит герметик, которым приклеивается рассеиватель. Затем аккуратно прокрутить рассеиватель и снять его.
Если рассеиватель ничем не приклеен, то достаточно его просто провернуть и снять.
Если рассеиватель прикреплен защелками, то достаточно шилом, двигаясь по окружности, как бы поддевать рассеиватель и найти места защелок. После этого шилом (или острым ножом) их легко отогнуть и снять рассеиватель.
После снятия рассеивателя остается отверткой открутить винты с платы со светодиодами, снять плату и достать драйвер. Если винтов нет, то плата приклеена герметиком. Его достаточно прорезать шилом по окружности и снять плату, поддев ее ножом.
Где применяются
Светодиодные лампы с цоколем P21/5W (1157) в автомобиле можно применять:
- в стоп сигналах;
- габаритных огнях (передних и задних);
- дневных ходовых огнях (ДХО).
В разных марках автомобилей можно применять, как белые, так и красные лампы. Сверх яркие и мощные светодиоды лампы красного цвета, установленной в задние стоп сигналы и габаритные огни, будут отчетливо видны другим участникам дорожного движения, а белые дневные ходовые огни сделаю вашу машину красивее и заметнее на дороге.
Светодиодные лампы для автомобилей с цоколем белого цвета применяются в фарах, которые уже имеют определенный цвет.
Производители светодиодных ламп
При выборе обращайте внимание на отзывы тех, кто уже получил прибор. Если они недовольны качеством, стоит воздержаться от покупки. Если цель — хоть как-то осветить помещение, то можно брать недорогую модель. В ситуациях, когда вы хотите получить максимальную эффективность от своей покупки – не стоит доверять дешевым вариантам, так как они могут разочаровать вас
Если цель — хоть как-то осветить помещение, то можно брать недорогую модель. В ситуациях, когда вы хотите получить максимальную эффективность от своей покупки – не стоит доверять дешевым вариантам, так как они могут разочаровать вас.
Брендовые модели состоят из качественных и надежных светодиодов. Они не меняют своих свойств с течением времени. Даже после многих циклов включения свет остается максимально ярким.
Заказанные в Китае модели могут иметь характеристики, далекие от заявленных. Дело в том, что производители стараются сделать цену максимально доступной для широкого круга покупателей. Для этого они используют дешевые светодиоды, которые имеют слишком короткий срок службы. Еще одной проблемой купленных напрямую из Китая светильников является неаккуратная доставка.
Не все продавцы тщательно упаковывают свою продукцию, поэтому при пересылке она может быть повреждена. У вас есть возможность вернуть деньги, если вы предъявите претензии продавцу, но на это придется потратить дополнительное время.
Рекомендуем приобретать лампы в специализированных магазинах и от известных брендов, тогда они точно будут соответствовать заявленным характеристикам. Минимальная цена в этом случае будет начинаться от 400 рублей и будет зависеть от производителя и мощности прибора.
Варианты подключений
Рассмотрим разные варианты подключения люминесцентной лампы.
Подключение с использованием электромагнитного баланса (ЭмПРА)
Наиболее распространенный тип подключения люминесцентного источника света — схема со стартером, где используется ЭмПРА. Принцип действия схемы базируется на том, что в результате подключения питания в стартере возникает разряд и происходит замыкание биметаллических электродов.
Ток в электроцепи проводников и стартера ограничивается только внутренним дроссельным сопротивлением. В результате рабочий ток в лампочке увеличивается почти в три раза, происходит стремительный нагрев электродов, а после потери температуры проводниками возникает самоиндукция и зажигание лампы.
- В сравнении с другими способами это довольно затратный вариант с точки зрения расхода электроэнергии.
- Пуск занимает не меньше 1 – 3 секунд (в зависимости от степени износа источника света).
- Невозможность работы при низкой температуре воздуха (например, в условиях неотапливаемого подвального или гаражного помещения).
- Имеется стробоскопический эффект мигания лампочки. Этот фактор отрицательно действует на человеческое зрение. Такое освещение нельзя применять в производственных целях, потому что быстро движущиеся предметы (например, заготовка в токарном станке) кажутся неподвижными.
- Неприятное гудение дроссельных пластинок. По мере износа устройства звук нарастает.
Схема включения устроена таким образом, что в ней есть один дроссель на две лампочки. Индуктивности дросселя должно хватать на оба источника света. Используются стартеры на 127 Вольт. Для одноламповой схемы они не подходят, там нужны устройства на 220 Вольт.
На картинке внизу показано бездроссельное подключение. Стартер отсутствует. Схема используется в случае перегорания у ламп нитей накала. Используется повышающий трансформатор Т1 и конденсатор С1, ограничивающий ток, идущий через лампочку от 220-вольтной сети.
Следующая схема используется для лампочек с перегоревшими нитями. Однако отсутствует необходимость в повышающем трансформаторе, благодаря чему конструкция устройства становится проще.
Ниже показан способ использования диодного выпрямительного моста, который нивелирует мерцание лампочки.
На рисунке внизу та же методика, но в более сложном исполнении.
