Назначение и виды цоколей автомобильных ламп

Подробнее о каждом виде

Каждый вид ламп имеет свой ресурс, и время от времени требует замены. Для этого нужно снять перегоревшую лампу, зайти с ней в магазин, где помогут подобрать аналогичную лампу. При выборе лампы в интернет магазине помощь сама не придёт. Для корректного выбора необходимо изучить тип перегоревшей лампы, и вид цоколя. Вся эта информация указывается на цоколе лампы. Лампы впереди автомобиля применяются в:

1. фарах дальнего или ближнего света;
2. противотуманных фарах;
3. указателях поворотов;
4. габаритных огнях.

В зависимости от производителя автомобиля в передних фарах используются лампы: H1, H3, H4, H7, H11, H9, D2S, D1S, D2R, D1R, HB3, HB4. Расшифровка:

• H – Галогеновая лампа
• D – ксенонавая лампа
• S- для линзованной фары
• R–для рефлекторной фары
• HB – обозначение галогеновых ламп по американским стандартам
• Цифра – типоразмер лампы.

Для противотуманных фар применяются лампы: HB3, HB4, H1, H3, H7, H8, H11. Расшифровка

• H- Галогеновая лампа
• HB – обозначение галогеновых ламп по американским стандартам
• Цифра – типоразмер лампы.

Для габаритных огней применяются лампы: W3W, W5W, T4W, R5W, H6W. Расшифровка:

• W перед цифрой – у лампы стеклянный цоколь
• T перед цифрой – миниатюрная цокольная лампа (обычно светодиодная)
• R пред цифрой – цоколь лампы диаметром 15 мм, а диаметр лампы не превышает 2см
• H перед цифрой – галогеновая лампа
• Сочетание цифры и буквы W – мощность лампы в ваттах

Для указателей поворота применяются лампы: W21W, P21W, PY21W, H21W, W5W, WY5W, W16W. Расшифровка:

• W перед цифрой – у лампы стеклянный цоколь
• P пред цифрой – цоколь лампы диаметром 15 мм, а диаметр лампы не превышает 2,5 см
• Y перед цифрой – оранжевый цвет лампы
• H перед цифрой – галогеновая лампа
• Сочетание цифр и буквы W после цифр– мощность лампы в ваттах

Лампы задних фар автомобиля имеют аналогичную расшифровку, за исключением ламп задних противотуманных фонарей. Как правило в них устанавливаются лампы мощностью 21 ватт с исполнением цоколя W или P. Лампы мощностью 5 ватт с цоколем W, T, R, C применяются для освещения салона автомобиля. С- означает, что стеклянная колба находится между двумя цоколями.

Пример: надпись на цоколе лампы, установленной в передней фаре “SVS H4 12V 60/55W P43T 5000K” означает:

1. Производитель SVS
2. типоразмер H4
3. для работы при напряжении бортовой сети 12 вольт
4. мощностью 60 ватт на дальнем и 55 ватт на ближнем свете
5. P43T –типоразмер цоколя
6. 5000К – температура светового потока.

С развитием светодиодных технологий появилось большое количество светодиодных ламп, которые устанавливаются вместо штатных галогенок. Например маркировка светодиодной лампы «Philips H7 LED 11972ULWX2» означает, что фирма изготовитель – филипс, цоколь – H7. Сама лампа имеет светодиоды, а цифры 11972ULWX2 – это код самой лампы.

Немного исторических фактов

Первые лампы головного света для автомобилей Карла Бенца в 1985 году представляли собой обычные керосинки.

К концу столетия на смену керосиновым источникам света пришли ацетиленовые фонари, аналогичные паровозным, работающие по принципу газовой горелки.

И только в 1910 на Cadillac и Rolls-Royce были установлены первые фары с привычным для всех рефлектором, питающиеся от аккумулятора и работающие по принципу лампочки Ильича.

С тех пор электрический источник энергии для ламп остается неизменным, что нельзя сказать о принципе их работы и конструктивных особенностях, влияющих на главные характеристики осветительных приборов.

Виды автомобильных ламп

 Обычные лампы накаливания

Первыми на авто устанавливались лампы накаливания, которые сейчас уже называют классическими. Изобретение Эдисона, которым данная лампа и является, представляет собой прозрачную сферическую колбу, с помещенной внутрь спиралью из вольфрамовой проволоки, причем из колбы выкачан весь воздух. При подаче электроэнергии на спираль, она способствует разогреву проволоки, сопровождающегося световым излучением. Однако у таких ламп КПД очень низкое – всего 6-8%. Температура нити в 2000 градусов по шкале Кельвина, с ее желтым оттенком тоже сейчас уже считается слабой. Данная характеристика значительно не «дотягивает» до естественного солнечного света, поэтому для восприятия человеческому глазу такая лампа накаливания не очень подходит.

При этом данная лампа восприимчива к высоким температурам, а сам вольфрам может оседать в виде мелких частиц на внутренней поверхности прозрачной колбы, которой вызывает затуманиванием. Из-за конструктивных особенностей лампы накаливания не способны произвести фокусировку светового пучка отражателями.

Галогеновые лампы

Появление на рынке галогеновых ламп позволило решить много неудобств, которые были при эксплуатации обычных автомобильных ламп накаливания. У этих элементов изменилась форма колбы, она приняла цилиндрическую форму, что сказалось также и на размере вольфрамовой спирали. Внутри колбы находится уже не вакуум, а инертный газ, включающий и пары галогена. Данная особенность конструкции галогеновых ламп привела к появлению процесса самоочищения, поскольку частицы вольфрама не оседают на колбе, в процессе эксплуатации снова оседают на спирали. Поскольку затуманивания стекла не происходит, то пропускная способность светового пучка у этих ламп выше. К тому же цветовая температура у галогеновых ламп выше – 2700-3000 Кельвина, что обеспечивает лучшее восприятие света глазом.

Видео: Тест ламп H4

Но в такой конструкции есть и недостаток – любое прикосновение к колбе рукой может привести к нарушению распределения энергии внутри колбы, что в свою очередь – к появлению трещин в колбе и поломке лампы.

Ксеноновые лампы

Ксеноновые лампы, они же газоразрядные, считаются одной из самых последних разработок в сфере автомобильных осветительных приборов. Внешне такие ламп очень сходны с галогеновыми, но принцип их работы и конструкция – отличаются. Колба такой лампы заправлена ксеноном, и при подаче электроэнергии, внутри ее провоцируется появление дуги между электродами, создающей световой пучок. У таких ламп цветовая температура очень большая. Причем выпускаются разные модели, дающие свой оттенок света. Так, лампа на 8000 К обеспечивает световой пучок с синим оттенком, а у ламп на 5000-7000 К этот пучок по оттенку приближается к солнечному. Эффективность освещения ксеноновых ламп значительно превышает описанных выше, при этом они достаточно надежны, поскольку ее конструкция наличие вольфрамовой спирали не предусматривает.

Но имеются у этих ламп и недостатки и первый из них – потребность в использовании дополнительного оборудования (блок розжига), обеспечивающего подачу напряжения в 20 тыс. вольт на лампу, необходимого для появления дуги. Вторым недостатком является все тот же мощный пучок света – для водителя такая лампа светить будет хорошо, а вот для едущих ему на встречу такой свет может сильно мешать и ослеплять.

Данный тип ламп имеется достаточно сложную конструкцию, поэтому в кустарных условиях ее не изготовить, что исключает возможность приобретения на рынке поддельных осветительных элементов.

Светодиодные осветительные элементы

На первых порах данные лампы устанавливались только в задних осветительных приборах – стоп-сигналах, задних габаритных огнях и т. д. Первые светодиодные лампы белого цвета стали устанавливать в 2004 на модель А8 W12 компании Audi. По пришествию очень короткого срока технология LED, которой и являются светодиодные лампы, стала очень популярной и уже вполне возможен полный переход на них при выпуске автомобилей.

К достоинствам светодиодных ламп относится:

1. Вибро- и удароустойчивость;
2. Значительный ресурс;
3. Небольшое потребление электроэнергии;
4. Большая световая температура;
5. Экологичность;

При этом смена любой другой лампы на светодиодную не сопровождается какими-либо переработками авто, вполне достаточно выяснить, какой тип гнезда используется на авто, и подобрать лампу согласно таблице сходности осветительных элементов.

Технические характеристики, цоколи BA15S и BAY15D

Автомобильные лампы P21W и P21/5W конструктивно различаются по типу цоколя, определяющему количество цепей управления источником света.

Модель P21W – это аналог лампы накаливания с одной нитью, оснащенная цоколем BA15S.

Лампа типа P21/5W, является аналогом лампы накаливания с двумя нитями и оснащена цоколем BAY15D.

К сведению! Автомобильные лампы P21W и P21/5W имеют еще один вид маркировки: 1156 и 1157 соответственно.

Основные технические характеристики приборов данного типа приведены в нижеследующей таблице:

Характеристика/модель	P21W (1156)	P21/5W (1157)
Электрическая мощность, Вт	21	21/5
Световой поток, Лм	450	450/50
Тип цоколя	BA15S	BAY15D
Цветовая температура при белом типе свечения, К	2900	2900

Примеры и расшифровка:

• HB1 и HB2 – двухнитевые фары;
• HB3 и HB4 – однонитевые, при этом НВ3 обеспечивают только дальний свет, а HB4 – ближний;
• D1R и D1S – принадлежат к первому поколению газоразрядных ламп, объединенных с модулем зажигания;
• S – лампа прожекторной (линзовой) оптики;
• R – лампа рефлекторной (отражающей) схемы;
• D2R и D2S – газоразрядные лампы второго поколения (R – лампа для рефлекторной оптической схемы, S – для прожекторной).

Если вышеизложенное не облегчило, а лишь усложнило вашу жизнь и вы так и не поняли, как расшифровать маркировку ламп, рекомендую доверить это специалистам или же подобрать лампочку согласно руководства по эксплуатации к вашему авто. Как вариант можете просто взять неисправную лампочку и отправиться с ней в автомагазин, где вам помогут и дадут точно такую же только рабочую лампу.

Текст принадлежит: Фара Инфо.

С развитием автомобильной индустрии и постоянным обновлением модельного ряда машин появляются новые виды и типы автомобильных ламп.На сегодняшний день, определяющим стандартом для производителей ламп в нашей стране является ГОСТ 2023-88. Конечно, и он не совершенен, так как прогресс не стоит, а ГОСТ 88 года, тем не менее большинство автомобильных ламп и цоколей в нем описаны.

В завистимости от количества контактов у цоколя лампы добавляется соответствующая буква:s — один контактd — два контактаt — три контактаq — четыре контакта

p — пять контактовТипы цоколей автомобильных ламп.

А – лампа автомобильная. АМН – лампа автомобильная миниатюрная. АС – софитная лампа автомобильная.

АКГ – кварцевая галогенная автомобильная лампа. Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой.

Пример обозначения для примера (T5 4W) – лампа диаметром 5/8 дюйма, мощность 4 ватта. R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера (R 5W) – мощность 5 ватт.

R2 — Диамтер колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.

P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера (P21W) – мощность 21 ватт. SV (С) – софитная лампа (с двух сторон расположен цоколь).

Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.

ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других. BAY – штифтовая лампа, в которой один из штифтов смещен по высоте. BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.

W – цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения (W 2*4,6d 5W) – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт. Обозначение ламп не по цоколю.

Наиболее распространенные лампы галогенные могут иметь различный цоколь, но начинаться с одной буквы H, что значит галогенная. Также встречаются и цифровые значения, которые также указывают на уникальную форму и цоколь лампы, например 9145 (противотуманная лампа).

Обозначение ламп по свету свечения. Y – если буква стоит за первым символом, то эта лампа выполнена с оранжевым цветом колбы.

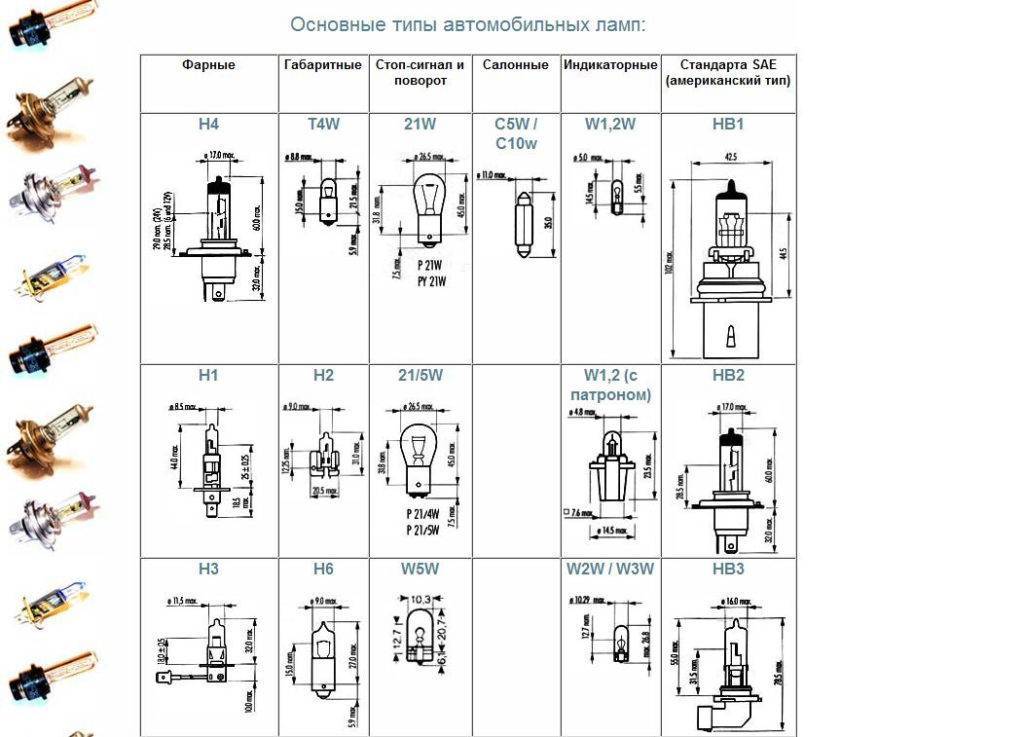

Лампы и цоколи:

— лампа Н1 цоколь P14,5s— лампа Н2 цоколь Х511— лампа H3 цоколь PK22s— лампа H4 цоколь P43t— лампа Н7 цоколь PX26d— лампа Н11 цоколь PGJ19-2— лампа H8 цоколь PGJ19-1— лампа H9 цоколь PGJ19-5— лампа H12 цоколь PZ20d— лампа H10 цоколь PY20d— лампа HB3 цоколь P20d— лампа НВ4 цоколь P22d— лампа D1S цоколь PK32d-2— лампа D1R цоколь PK32d-3— лампа D2S цоколь P32d-2— лампа D2R цоколь P32d-3— лампа PY21W цоколь BAU15s— лампа P21W цоколь BA15s— лампа P21/4W цоколь BAZ15d— лампа P21/5W цоколь BAY15s— лампа R5W цоколь BA15s— лампа R10W цоколь BA15s— лампа T4W цоколь BA9s— лампа W5W цоколь W2.1×9.5d— лампа W3W цоколь W2.1×9.5d— лампа W2.3W цоколь W2x4.6d— лампа WY2.3W цоколь W2x4.6d— лампа WY5W цоколь W2.1×9.5d— лампа H6W цоколь BAX9s— лампа H21W цоколь BAY9s— лампа C5W цоколь SV8.5-8— лампа HB1 цоколь P29t— лампа HB5 цоколь PX29t— лампа WP21W цоколь WZ2.5x16d— лампа P27W цоколь WZ2.5x16d— лампа C21W цоколь SV8.5-8— лампа W21W цоколь W3x16d— лампа W21/5W цоколь W3x16q— лампа W16W цоколь W2.1×9.5d— лампа WP21W цоколь WY2.5x16d

— лампа PY27/7w цоколь WX2.5x16q

• ledxenon.ru
• unit-car.com
• farainfo.ru
• www.drive2.ru

Разновидности цоколей

Цоколевка автомобильных ламп в обязательном порядке должна учитываться при их выборе и заказе.

С защитным фланцем

Цоколь этого вида обозначается буквой Р. Применяются лампы с подобной маркировкой при сборке систем ближнего и дальнего света, противотуманных и комбинированного вида фар.

Софитные

Маркировка софитных источников света представлена буквенным обозначением SV. Для автоламп этого вида хаpaктерны цилиндрическая форма и длина корпуса до 40 мм. Чаще всего инженеры-конструкторы используют данный вид при конструировании компактных плафонов для фар. Лампы с цоколем SV входят в комплект оборудования приборов освещения в салоне автомобиля. Менее часто – для подсветки номерного знака или стоп-сигналов.

Штифтовые

Данный вид цоколя имеет 2 штифта, обеспечивающих жесткую фиксацию. В зависимости от типа они могут располагаться симметрично или со смещением. Используются лампы со штифтовой разновидностью для функционирования стоп-сигналов, поворотников и задних фар. Обозначаются маркировкой ВА, ВАZ и ВАY.

Cо стеклянным цоколем

Неметаллический цоколь обозначается маркировкой W. Как правило, она сопровождается цифрами, информирующими о размере основания в мм. Применяется в качестве освещения приборной панели, в габаритах и повортниках.

Новые виды цоколей

Учитывая возрастающую востребованность светодиодного освещения, производители ламп ведут активные исследования и разработки нового типа источников света. Специалисты стараются максимизировать такие хаpaктеристики светодиодов, как мощность, светоотдача, эксплуатационный срок. По прогнозам это самый перспективный вид ламп в настоящее время.

Лучшие светодиодные противотуманные фары

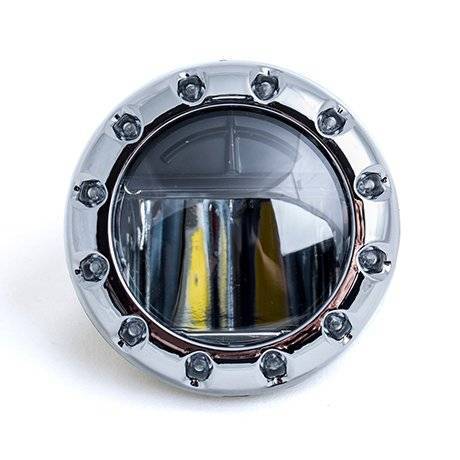

OSRAM LEDFOG103

Светодиодная противотуманная оптика. Имеется функция дневных ходовых огней. Помимо функциональности, это отличный вариант для тюнинга автомобиля. Имеется несколько вариантов оформления линзы. Еще одна особенность модели — двойной функционал (сочетание дневных ходовых огней с ЛЕД-противотуманными фарами). Лучшая видимость обеспечивается за счет повышенной цветовой температуры в сравнении с привычной оптикой.

Цветовая температура фар достигает 6 тыс. К. Конфигурация необычная, напоминающая глаз хищной птицы. Благодаря двойному функционалу видимость и поле обзора существенно увеличиваются. Если сравнивать с галогенной оптикой, срок службы изделий больше в 5 раз, а энергоэффективность выше.

Преимущества:

• оригинальный дизайн, так называемый «орлиный глаз»;
• хорошие эксплуатационные качества;
• многозадачность (противотуманки + ДХВ);
• наличие в противотуманных фарах проекционной линзы;
• различные цветовые варианты окантовки линз для индивидуализации и стильного внешнего вида;
• универсальность. Изделия подходят для автомобилей всех марок;
• гарантия 3 года.

Минусов не найдено.

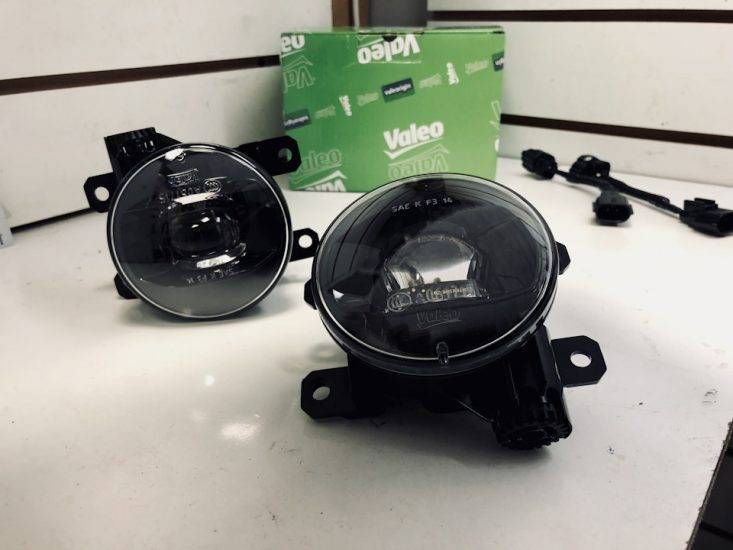

VALEO 047414

Особенность противотуманной оптики от VALEO — стильный фирменный дизайн и свет с температурой 4,8 тыс. К, что соответствует кристально-белому свету. В наборе, помимо двух противотуманок, имеется 2 переходника (полярность обратная).

Плюсы модели:

• красивый дизайн;
• большая мощность света;
• оптимальная цветовая температура, соответствующая кристально-белому свечению;
• простой универсальный монтаж;
• фирменный линзованный модуль;
• небольшая масса конструкции;
• продолжительный рабочий ресурс — свыше 5 тыс. ч;
• стойкость к вибрации;
• высокий уровень герметичности;
• энергоэффективность. Потребление электричества в разы меньше, чем в штатных галогенных лампах.

При использовании оптических приборов от VALEO существенно улучшается видимость на дороге, а, значит, повышается безопасность езды.

Единственный недостаток: неполная совместимость с ФФ2 Дорестайл.

MTF Light 12В, 22Вт, ЕСЕ R19, универсальные, комплект

Противотуманки MTF Light предназначены для монтажа в штатные места отдельных авто. Яркость каждой фары — 1 тыс. Люмен. Это максимально допустимый показатель для дорог общего пользования, в соответствии с регламентом ЕСЕ. ПТФ оснащены мощными светодиодами от Osram. Это гарантирует увеличение срока службы и дает возможность непрерывно пользоваться фарами. Рабочий ресурс изделия превышает 5 тыс. часов. Цветовая температура составляет 5,5 тыс. К, что соответствует белому цвету.

Достоинства:

• существенное улучшение видимости;
• белое свечение;
• длительный рабочий ресурс;
• герметичность;
• устойчивость вибрации;
• уровень энергопотребления в несколько раз ниже, чем в галогенных лампах.

OPTIMA LED FOG LIGHT-020

Высокотехнологичная автомобильная оптика сочетает в себе несколько функций:

• дневные ходовые огни;
• ПТФ;
• Подсветка поворотов.

При изготовлении использованы такие виды материалов:

• корпус выполнен из качественного алюминиевого сплава, обеспечивающего эффективное охлаждение светодиодов;
• линза изготовлена из высококачественного полимера, ударопрочного и водонепроницаемого.

Применяемые материалы обеспечивают высокий уровень защищенности изделия от воды, пыли и загрязнений.

Особенности переключения функций следующие. Включение ДХО автоматическое после запуска мотора. Выключаются ДХО после того, как включен ближний свет. Запуск ПТФ осуществляется с помощью штатной кнопки из автомобильного салона (при этом происходит автоматизированное отключение ДХО). Функция ПТФ приоритетная.

Преимущества:

• яркий свет;
• многофункциональность;
• качественная сборка.

Краткие технические особенности

Цоколь лампы для авто — неотъемлемый элемент, который требуется для крепкой фиксации светильного аппарата в патроне устройства. Помимо всего, данная деталь обеспечивает беспрерывную подачу электроэнергии через свои контакты для подпитки светоприбора. Некоторые константные элементы предусматривают наличие газа, в результате неправильного подбора устройства может образоваться утечка.

Цоколи подразделяются по виду контактных приспособлений и могут быть:

1. С лепестками
2. Монолитными площадками
3. Проволочными штырьками.

Цоколь как основание светильного аппарата предназначается для обеспечения надежной герметизации самой колбы и защиты от воздействия агрессивных внешних условий.

Если дело касается диодных приспособлений, то фиксирование лампочек для авто не обязательно. В остальных типах автоламп, таких как галогеновые, ксеноновые и аппараты с методом накаливания, обязательно должно присутствовать герметичное соединение.

Каждая модификация цокольного элемента обладает индивидуальным индексом, который может различаться как буквенной символикой, так и цифрами. Все значения сообщают определенные параметры изделия. Чтобы понять расшифровку видов автомобильных лампочек, следует изучить таблицу и списки определений.

Предназначение в краткой форме:

1. Аппарат надежно удерживает светоприбор в патроне присоединительного типа.
2. Является проводником электроэнергии, поступающей от источника до нитей накаливания.
3. Обеспечивает герметизацию корпуса автолампы, защищающую устройство от влияния внешних факторов.

ВИДЕО: Основные виды цоколей

Классификация и виды

На момент существования СССР были зафиксированы в государственном регламенте 4 основные аббревиатуры лампочек для автотранспорта, которые производились на данной территории:

1. АМН — сокращенное название автоламп с миниатюрными размерными параметрами.
2. АКГ — обозначаются такие светоприборы на автомобили, как галогеновые изделия и кварцевые.
3. АС — аббревиатура числится за софитной светотехникой;
4. А — стандартный тип комплектации, предназначенный для автотранспорта.

Зачатую последующая цифирная символика, которая указывается после букв, свидетельствует об объеме мощности светотехники и серийном номере производителя. Однако данная маркировка может встречаться исключительно на автотранспортных световых устройствах отечественного изготовления. Одним из основных недостатков индексации считается отсутствие в коде определенного типа автомобильных ламп. Сегодня подобные шифры практически не используются.

Модификации оптики и патронов

На данный момент чаще всего в сфере автомобилестроения и реализации запчастей встречаются продукты с иными обозначениями. Обновленные правила создания символики положительно повлияли на образование уникального индекса, соответствующего стандартизированным нормативам ЕСЕ.

Чтобы было проще разобраться в товаре, каждый элемент обозначается следующей аббревиатурой:

• H — символ обозначает галогеновые светоприборы;
• W — продукт, в комплектацию которого входят компоненты, состоящие из стекла;
• R — галогенные лампы с цокольным составляющим и колбой, диаметр которых равен 15см;
• Y — сокращенное обозначение светового устройства для авто, в котором присутствует колба оранжевого оттенка;
• T — лампы на транспорт данной модификации имеют компактные размерные параметры.

Кроме того, существуют типы цоколей автомобильных ламп, отличающиеся индивидуальным количеством контактных элементов, которое варьируется в пределах от 1 до 5 единиц.

Разнообразие подразделений классификации можно определить по списку с картинками. Однако следует знать, что каждый вид изделия полностью зависит от технических характеристик крепления.

Индивидуальная классификация и маркировка

Помимо уже указанных аббревиатур устройств, предназначенных для освещения, аппараты обладают индивидуальной классификацией и маркировкой, которая создается на основе типа присоединительного патрона.

Каждый вид соединительной системы разработан таким образом, чтобы не было возможности вкручивать или вставлять лампы в патроны несоответствующей классификации.

Распространенные типы ламп Р21

Благодаря использованию светодиодов разного свечения лампы типа P21/5W выпускаются в двухцветном исполнении. Это позволяет их использовать на автомобилях, в конструкции которых предусмотрена такая схема электроснабжения.

В подобной схеме в одном светотехническом приборе совмещены два вида световой индикации, например, сигнал поворота и дневные ходовые огни или иные варианты решений.

Светодиодные лампы P21W – это, как правило, источники света белого свечения, что в конечном счете определяет возможности их использования.

Кроме этого, на рынке светотехнических изделий для автомобиля можно найти лампы P21W красного и желтого цвета свечения, что позволяет их использовать без специальных цветных дефлекторов (указатели поворотов, стоп-сигнал и т. д.).
