Как выбрать объем газгольдера
Современная промышленность выпускает разные виды газгольдеров. Они различаются по объему, конструкции, типу залегания, материалу и толщине стенки, цене, производителю. Чтобы выбрать подходящий, нужно учесть много разных моментов.
Первый критерий выбора газгольдера – объем. Сейчас предлагаются газгольдеры объемом от 900 до 10 000 литров, но лучше купить достаточно вместительный, чтобы заправляться приходилось не чаще раза в год – это наиболее выгодная тактика.
MblУчастник FORUMHOUSE
Обычно емкости 4850 хватает на дом площадью 190 квадратных метров.
Точно высчитать объем сложно, производители рекомендуют считать расход топлива по формуле 22–25 литров объема газа на каждый метр площади дома. Можно доверять этим компаниям, но лучше перестраховаться.
ХрюнчаМодератор FORUMHOUSE
Меньше 4,8 куб. м. не берите! Здесь тот же принцип как в автомобиле: не надо ждать до дна бака, лучше заправляться заранее.
Большинство производителей настоятельно рекомендуют придерживаться следующих параметров заполнения:
- не ниже 5% (меньше топлива в емкости быть не должно)
- не выше 85% (больше емкость не заполняют).
Эти показатели позволяют поддерживать в газгольдере рабочее давление, с которым его эксплуатация будет безопасной.
Вариации газгольдеров
Существует масса различий у подобных цистерн. От материала, до назначения. Мы разберём, какие бывают по строению, положению, области применения и функционалу, приведя их приблизительную и вольную классификацию, отталкиваясь от их конфигураций. Это поможет нам понять, как выбрать бак идеально подходящий под условия вашего участка.
По положению в пространстве
| Положение в пространстве | Особенности |
|---|---|
| Вертикальный | Площадь испарения в несколько раз меньше, чем у горизонтальных. Зачастую, в условиях климата России кроме самого газгольдера потребуется дополнительное оборудование, типа испарителя. |
| Горизонтальный | Большая площадь испарения. Дополнительное оборудование требуется только при эксплуатации в условиях сильного холода. |
По способу размещения
| Способ размещения | Особенности |
|---|---|
| Надземный | Более жёсткие требования к размещению. При отрицательных температурах газ перестаёт испаряться самостоятельно. |
| Подземный | Уменьшение пожаро- и взрывоопасности. Не занимает площадь на земельном участке. В зимний период не требуется установки испарителя, насоса, подогрева и теплоизоляции (чем холоднее климат, тем меньше это утверждение является истиной). |
| Требует дополнительных земельных работ при монтаже систем. Усложняется ремонт. Дополнительные требования к защите от коррозии и запасу прочности резервуара. |
По возможности транспортировки
| Тип | Особенность |
|---|---|
| Мобильный | Малый объём (обычно до 600 литров). Изготавливается как прицеп для автомобиля. |
| Стационарный | Нет возможности легкой транспортировки. Обычно устанавливается и фиксируется на железобетонную плиту или фундаментную основу. |
По статичности объёма
| Изменяемость объёма | Тип конструкции |
|---|---|
| Переменный объём | Давление внутри бака не имеет значительной разницы с атмосферным, а объём уменьшается при потреблении. |
| Постоянный объём | Жёсткая конструкция со стенками до 1,2 см толщиной. Позволяет закачивать газ под давлением. |
Качественный газ — меньше издержки
Стоимость заправки газгольдера
Своевременная заправка газгольдеров высококачественным киришским газом по добропорядочной цене «из первых рук» — это гарантия хорошей работы системы независимого газоснабжения и долгосрочного партнерства с нашими заказчиками.
Заправка газгольдера высококачественным газом — это не только залог работы без разных перебоев системы независимого газоснабжения, но и уютная работа системы отопления зимой. Для того чтобы котел на газе не останавливался, а аварийный газовый электрический генератор надежно запускался, нужно не забывать несколько основных правил.
Особенности газгольдерного (сжиженного) топлива
Газгольдер (GasHolder) – это банальный резервуар для хранения газа (пропана + бутана). Туда он закачивается в сжиженном виде. Потом постепенно эта “жидкость” переходит в газообразное состояние, поднимая давление в емкости. И уже за счет высокого давления газ выдавливается из резервуара в трубы для подачи в дом.
Использование в газгольдерах пропана и бутана обусловлено наличием этих газов в достаточно больших объемах и простоте технологии их сжижения
По сути, бутан и пропан – это побочные компоненты, остающиеся после выделения метана из поднятого из недр «природного газа». Их доля в выкачанной из земли смеси нередко достигает 30%.
Плюс они же образуются при переработке попутного газа, который выходит из скважин вместе с нефтью. Их приходится либо сжигать в факелах на месторождении, либо искать способы применения в энергетике.
Газгольдеры могут быть применены для хранения различных газов. Но для автономного газоснабжения частных домов принято использовать оборудование, рассчитанное на пропан-бутановую смесь. Ее еще называют сжиженным углеводородным газом (СУГ). Заниматься сжижением метана для закачки в подобные бытовые емкости слишком дорого и невыгодно.
Смесь сжиженного пропана с бутаном (СУГ) различается на:
- зимнюю;
- летнюю.
Бутан дешевле пропана. Но он быстрее замерзает при отрицательных атмосферных температурах, поэтому в зимнюю смесь его добавляют в меньших долях. Зимой СУГ стоит дороже не из-за желания энергетиков заработать побольше, а из-за технологической необходимости увеличивать в нем процентное содержание дорогостоящего пропана.
Однако закупать сжиженный газ летом впрок не стоит. В зимний период при сильных морозах летний состав может “замерзнуть”. В лед он не превратится, а вот переходить из жидкого состояния в газообразное станет в меньших объемах.
Емкость газгольдера обычно рассчитывают так, чтобы углеводородного газа в нем хватало на полгода бесперебойной работы всего установленного в коттедже газового оборудования
Газгольдеры бывают вертикальными и горизонтальными, а также подразделяются на:
- подземные;
- надземные.
В российских климатических условиях рекомендуется монтировать только подземный вариант. При низких температурах на улице сжиженный пропан-бутан начинает менее эффективно испаряться.
Легче вырыть глубокий котлован, чтобы дно газгольдера оказалось ниже уровня промерзания грунтов на участке. Утеплять и искусственно поддерживать в емкости нужные для испарения температурные параметры, устанавливая специальные испарители, выходит дороже.
Некоторые “специалисты” утверждают, что вертикальные газгольдеры в сравнении с горизонтальными аналогами имеют более низкие показатели тепловой отдачи. Зеркало испарения внутри них гораздо меньше. И это действительно так. Меньше площадь жидкости сверху – меньше ее испаряется.
Однако в вертикальных резервуарах СУГ процесс испарения протекает с несколько более высокой скоростью, что полностью компенсирует меньший размер «зеркала». Результат в итоге получается практически одинаковым. Не зря же в Скандинавии, где климат во многом схож с российским, предпочитают монтировать газгольдерные емкости как раз в вертикальном исполнении.
Что дороже: пропан-бутан или пеллеты?
При сжигании 1 кг твердого топлива выделяется 5 кВт тепловой энергии, а с 1 кг сжиженного газа получается 12,8 кВт. Причем КПД у пропан-бутана выше, чем у пеллетов. Однако топливные гранулы отличаются более низкой ценой – примерно 7 руб./кг по сравнению с 27 руб./кг. То есть 1 кВт пеллетов стоит ориентировочно 1,4 руб., в то время как стоимость 1 кВт пропан-бутана равна 2,1 руб.
Итак, мы выяснили, что СУГ в 1,5 раза выше, чем у топливных гранул. Однако при выборе варианта отопления следует учитывать не только предстоящие расходы, но и эксплуатационные характеристики систем. Газгольдер обычно располагается под землей, благодаря чему не требует свободного пространства на участке земли. Чтобы хранить пеллеты, необходимо специальное помещение, в котором влажность воздуха поддерживается на минимальном уровне. Кроме того, топливные гранулы нужно периодически загружать в котлы. Газгольдер, в свою очередь, заправляется не более двух раз в год.
Таким образом, пеллеты лучше всего использовать на небольших предприятиях, особенно в сфере деревообработки. Из остатков древесины можно изготавливать топливные гранулы, получая безотходное производство. Кроме того, в таких условиях несложно организовать подходящее место для хранения топлива. А вот для загородных домов больше подходит автономная газификация. Несмотря на то, что 1 кВт пропан-бутана дороже пеллетов, удобство в процессе эксплуатации такой системы перекрывает этот минус.
Чтобы не сильно погружаться в дебри расчетов и знать реальный расход пеллет на отопление дома, стоит посмотреть статистику владельцев пеллетных котлов, которые выкладывают свои отчеты в прямой доступ.
Пеллеты – автономное топливо для отопительного котла, также как и сжиженный газ, и . И если для использования СУГ вам потребуется газгольдер и услуги специализированной организации, то для установки пеллетного котла или котла на дизельного топливе ничего этого не нужно.
Можно сравнивать между собой эти два вида автономного топлива – пеллеты и солярку. Вообще, по теплотворной способности 1000 литров солярки равны 2 тоннам пеллет. Здесь мы говорим о так называемых «белых пеллетах», которые имеют хорошие показатели по калорийности и стабильные показатели по горению и зольности.
Почему не имеет смысла сравнивать, например, магистральный газ и электричество с пеллетами? Потому что первые два вида топлива – сетевые. Если у вас есть сети, у вас есть топливо. Нет газовой магистрали и нет достаточной – нет и отопления дома.
Далее, есть еще уголь. Однако, хотя мы и живем в стране, которая входит в тройку самых угледобывающих стран мира по состоянию на 2016 год, в России нет достаточной инфраструктуры для снабжения качественным углем населения.
Только в угледобывающих районах можно надеяться на регулярные поставки угля. И то, как показывает опыт Кузбасса, в районе, где добывают уголь, днем с огнем не сыщешь хорошего качественного угля для отопления частного дома.
В итоге мы имеем ситуацию, когда для обеспечения автономного отопления частного дома хозяева выбирают в реальности между пеллетами и дизельным топливом.
Дрова в расчет брать при этом сложно, так как невозможно обеспечить автоматизированное отопление дома на дровах в течении хотя бы недели. Об этом мы уже писали в материале « ?»
Расчеты расчетами, но реальность иногда подкидывает нам пищу для размышления. А потому мы собрали в этом материале отзывы владельцев пеллетных котлов по расходу пеллет для конкретных домов в зимний период.
Смотрите отзывы по расходу пеллет, вы можете увидеть практически «картинку вашего дома» по региону, отапливаемой площади, утеплению и понять, сколько будет расходовать ваш котел.
Газгольдеры для дома: российский и зарубежный рынок
Определившись с параметрами, а также требованиями, которые вы предъявляете к газгольдеру, можно переходить непосредственно к изучению продукции, представленной на рынке
С этой целью мы рассмотрим, чем предложения отечественного производства отличаются от зарубежных, и какой вариант предпочтительней, а также обратим особое внимание на несколько наиболее популярных фирм, которые предлагают свою продукцию на современном рынке
Объемные резервуары можно заправлять один раз в год
Между газгольдерами отечественного и иностранного производства есть существенные отличия, в первую очередь продиктованные установленными стандартами. Отличаются также процедуры монтажа и обслуживания. Рассмотрим все тонкости обоих вариантов.
Газгольдеры российского производства имеют более толстые стенки, чем те, что произведены в Европе. Однако защита от коррозийных процессов отечественных резервуаров зачастую оставляет желать лучшего, и требует дополнительной электрохимической защиты. Импортным моделям для полноценной защиты чаще всего вполне достаточно и пассивных протекторов.
Существенно отличается конструкция заправочных систем отечественных и импортных газгольдеров. Так, для того чтобы осуществить беспроблемную и безопасную заправку резервуара, произведенного за границей, потребуется наличие специального газовоза, который имеет должное оборудование
Если не принять во внимание этот фактор и использовать для заправки обычную машину, существенно повышаются риски повреждения резервуара и возникновения утечек газа
Участок с несколькими газгольдерами
Далеко не каждый газгольдер, изготовленный в Европе, сможет справляться со своими функциями в условиях таких низких температур, какие характерны для нашей зимы. Каждый продукт обязательно должен предварительно пройти проверку и получить соответствующий сертификат о соответствии и разрешение на эксплуатацию на территории России. Этим категорически нельзя пренебрегать, так как это в первую очередь вопрос вашей безопасности.
Различия импортных и отечественных газгольдеров сказываются и на их стоимости. Если российский продукт изначально можно приобрести за меньшую цену, то в дальнейшем вам придется тратить средства на его обслуживание. С импортными резервуарами ситуация равно противоположная – более высокая изначальная стоимость практически полностью избавляет вас от необходимости тратиться на обслуживание.
Конечно, от производителя зависит многое, но далеко не все. Большая часть ответственности лежит на вас, так как именно вы должны позаботиться о бережной транспортировке и правильной установке. Ведь даже самый качественный резервуар, при несоблюдении требований монтажа, может быть поврежден, что в скором времени станет причиной его неисправной работы.
Перечень оборудования при установке резервуара
Также вы должны позаботиться о том, чтобы специалисты подобрали максимально подходящую электрохимическую защиту и использовали для заправки рекомендованное оборудование. Для этого вы должны обращаться только в проверенные компании, которые имеют хорошую репутацию и достаточный опыт работы в этой сфере.
Выгода или разорение
Насколько выгоден газгольдер, окупается ли он и когда есть смысл его ставить на дачу или загородный дом, а когда нет? Этот вопрос на FORUMHOUSE обсуждается много лет. Универсального ответа здесь нет, каждый случай индивидуален, все зависит от размера и качества утепления дома, климата региона, цен на другие виды топлива.
Но вот вещи, до которых удалось договориться:
- Газгольдерное отопление будет выгоднее, если заправлять емкость раз в году, в мае. Стоимость топлива в мае на 20% ниже, чем в октябре. Но для этого резервуар должен иметь достаточно большой объем.
- Газгольдерное отопление точно дешевле дизельного, а в ряде регионов нашей страны по окупаемости стоит на втором месте после природного газа;
Westpoint Участник FORUMHOUSE
Бочки объемом 4850 на дом 130 кв.м. должно хватить при разовой заправке на год. Это половина того, что я трачу на пеллеты сейчас.
Если площадь дома больше 100 квадратных метров, система автономного газового отопления на основе газгольдера уже может быть целесообразной. Если нужно просто отопить маленькую дачу, правильнее будет остановиться на электричестве.
spbplumbing Участник FORUMHOUSE
Все зависит от капитальных вложений, но газгольдер выйдет дешевле, чем дизельный котел с обвязкой, дымоходом, емкостью, монтажом.
ХрюнчаМодератор FORUMHOUSE
Лично я не жалею нисколько . Опыт владения 8 лет.
Даже те люди, которые вслух сожалеют о том, что установили газгольдеры, не хотят их продавать.
Вот несколько отзывов о том, во сколько обошлось отопление дома СУГ пользователям нашего портала в прошлом 2021 году.
MblУчастник FORUMHOUSE, Москва.
Общая площадь 150 квадратных метров + баня 70. Из них постоянно топлю до + 21 градуса 60-70 м, в бане всю неделю поддерживаю +5, на выходных +21. Расход в год при таком режиме 40000-45000 руб. В литрах где-то 2500. У меня бочка объемом 4850 л.
Участник нашего портала с ником ИльяКу четыре года эксплуатирует газгольдер на 6400 л. Площадь его дома 10 квадратных метров, и такой большой резервуар он выбрал, планируя впоследствии подключить к нему и дом родственников. Оба дома постоянного проживания, без теплого пола, с радиаторами.
ИльяКуУчастник FORUMHOUSE
Пока был один дом 160 м2, ГГ хватало на круглый год и с огромным запасом, запас позволял выбирать, когда выгоднее заправляться (минимальная цена май-июнь, максимальная октябрь-декабрь).
После подключения второго дома домом площадью 140 м2 приходится заправляться дважды в год, суммарно на два дома в 2021 году вышло в 119 000 руб, в прошлом 129 000.
Участники FORUMHOUSE, которые живут недалеко друг от друга, находят на форуме компаньонов для совместной заправки. Судя по отзывам, это позволяет экономить от 50 копеек до рубля за каждый литр – заправщикам гораздо выгоднее возить полные баки.
Но это о расходе топлива; многих людей пугают скорее затраты на установку оборудования. Они действительно немалые, но – и на это можно посмотреть с разных сторон.
ChaleУчастник FORUMHOUSE
Поверьте, по сравнению со стоимостью дома с кое-какой мебелью и техникой 350 тысяч за всё вместе с первой заправкой покажется небольшойсуммой.
Отопление из мобильного газгольдера
Мобильный газгольдер для отопления дома пропаном
Имеет массу плюсов:
- подогрев газа производится за счет теплоносителя системы отопления дома, поэтому стабильное испарение газа происходит при любой температуре окружающего воздуха;
- быстроразъемные соединения обеспечивают легкое подключение мобильного газгольдера к газопроводу и системе отопления;
- прицеп позволяет транспортировать минигазгольдер на АГЗС для его заправки;
- оборудование безопасности и уровнемер, позволяющий контролировать степень наполнения мобильного газгольдера, обусловливают повышенную безопасность по сравнению с газовыми баллонами;
- может быть продан на вторичном рынке.
Расчет затрат на устройство автономного газового отопления
Сравнивая, какая из разновидностей отопительных систем окажется наименее затратной, нужно в первую очередь обратить внимание на расход сжиженного газа на отопление. Желательно сопоставить предстоящие затраты с аналогичными расходами для других видов топлива и решить, какой вариант будет выгоднее
Начальные затраты на оборудование и обустройство
Расходы на приобретение оборудования и устройство в своем доме автономной системы отопления на сжиженном газе могут несколько различаться в разных регионах проживания. Но в целом, если сравнивать с подключением к магистральному газопроводу, разница в стоимости будет несущественной. Дороже выйдет, только если использовать не баллоны, а газгольдер объемом в несколько кубов. Его стоимость будет больше 300 000 рублей.
Также почти равноценно по стоимости обустройство помещений для котлов, использующих СУГ, в сравнении с теми, что работают на солярке. Как свидетельствуют отзывы, отопление сжиженным газом лишь тогда требует более высоких начальных затрат, когда оно служит альтернативой твердотопливному или электрическому отоплению. Но в ходе дальнейшей эксплуатации вложенные в отопление частного дома сжиженным газом средства постепенно окупятся за счет выгодности этого вида топлива.
Расходы газа но отопление частного дома
Еще несколько лет назад пропан-бутановая смесь стоила намного дороже, чем магистральный газ (метан), но со временем ценовая разница между ними уменьшается. Поэтому относительные показатели стоимости и расхода сжиженного газа на отопление демонстрируют целесообразность использования данного энергоносителя.
| Вид топлива | Удельная теплота сгорания, мДж | Розничная стоимость топлива, руб. | Стоимость кВт/ ч энергии, руб. |
| Пропан-бутановая смесь (СУГ) | 45–47 | 20–24 (за 1 кг) | 1,7–2,0 |
| Природный газ | 32–40 | 5,2–5,6 (за 1 м³) | 0,6–0,9 |
| Дизельное топливо | 40–42 | 23–27 (за 1 литр) | 2,6–2,8 |
| Электроэнергия | — | — | 3,5–3,8 |
Наиболее простым способом определить реальный расход сжиженного газа на отопление дома будет — соотнести массу газа в одном баллоне с технологическими характеристиками отопительного оборудования. При этом удобнее рассчитывать расход именно по массе, поскольку объем (в литрах) зависит от плотности и процентного состава закачанной в баллон пропан-бутановой смеси.
Разберем конкретный пример для определения необходимого количества сжиженного газа в баллонах на отопление дома площадью 100 м²:
- На обогрев указанной площади понадобится (по максимальным нормам) 10 кВт теплоэнергии;
- Однако котел не функционирует постоянно в максимальном режиме, и средний коэффициент его загрузки допустимо принять за 0,5. Значит, нам необходимо 5 кВт;
- При калорийности сжиженного газа 46 мДж/кг для производства 1 кВт теплоэнергии будет израсходовано около 0,1 кг СУГ в час, а для 5 кВт потребуется 0,5 кг СУГ;
- В сутки будет расходоваться 12 кг, или почти половина баллона;
- Месячный расход сжиженного газа на непрерывное отопление дома составит примерно 13–15 баллонов.
Каким будет расход, если пользоваться не баллонами, а закачивать топливо в газгольдер? Насколько часто придется вызывать заправщик для пополнения запаса газа в наиболее распространенном среди потребителей «пятикубовом» резервуаре? Давайте разберемся:
- Любую из емкостей для сжиженного газа заполняют не «под горлышко», а только на 80–85%. Соответственно, в резервуаре объемом 5 м³ будет находиться около 4250 литров или (в пересчете на массу) 2300 кг газа;
- Мы уже определили, что в нашем случае система отопления на сжиженном газе расходует 0,5 кг топлива в час;
- Делим общую массу содержащегося в газгольдере газа 2300 кг на 0,5 кг/час, и получаем 4600 часов — на такое время нам хватит запаса топлива;
- Разделив 4600 часов на 24, получаем итог — 190 дней. То есть, одной заправки газгольдера объемом 5 м³ достаточно для обогрева дома 100 м² практически на весь отопительный сезон (в условиях умеренного климата).
Это теоретические выкладки, но в реальности расход топлива можно существенно уменьшить. При правильной настройке режимов горения газовый котел отопления для сжиженного газа способен потреблять в 1,5–2 раза меньше топлива, а температура в доме при этом будет поддерживаться на приемлемом уровне.
Заправка газгольдера
В 2022 году это не проблема. Для стационарных систем требуется вызвать специализированный транспорт, в виде автоцистерны. Стоит проверить наличие разрешение на подобную деятельность у поставщика газа. Процесс закачки может занимать до часа времени. Так как длинна шланга для подачи газа ограничена 40 см, то придётся обеспечить подъезд автоцистерны непосредственно к газгольдеру. Во время работы цистерна должна быть заземлена, заблокирована на месте, а шланг зафиксирован стальными хомутами. Объём закачанного жидкого газа определяется по счётчику. Недопустимо закачки более 85% объёма газгольдера. Оставшаяся часть остаётся для испарения.
Для отопительного сезона газ лучше всего заправлять осенью, а по возможности – в конце зимы. В это время года стоимость будет минимальной. Ели газгольдер относится к мобильным, то имеется возможность и самостоятельная закачка на заправках.
Какой газ используется в жилых домах, и под каким давлением
Перед подачей в дом газ чистится и дополняется некоторыми компонентами, что повышает уровень безопасности его использования. Далее метан, по многокилометровым трубопроводам, доходит до газораспределительной станции. Уровень давления в трубопроводах очень высокий и достигает 11,8 МПа.
Состав газа в квартирах
Газ, подаваемый в квартиры, имеет следующие составляющие:
- пропан
- метан;
- водяной пар;
- углекислый газ;
- сероводород;
- этилмеркаптан и этантиол – для резкого запаха.
Чем природный газ отличается от сжиженного, а пропан от метана
Достаточно используемым на сегодняшний день является природный газ (метан). Он может добываться традиционным методом (разработкой месторождения) и путем переработки отходов органики (так называемый биогаз). По трубопроводу метан поступает сразу к гражданам в дом.
Наибольшее распространение в настоящее время имеет сжиженный газ (пропан-бутановая смесь). Его хранение осуществляется в баллонах и резервуарах, при давлении 16 атмосфер. Жильцы домов без системы центрального газоснабжения приобретают баллоны с метаном весом до 40 кг, с вместимостью до 50-80 л.
В дома, подключенные к системе газоснабжения, сжиженное топливо поступает из подземных емкостей.
В зависимости от времени года, потребителям подается разный газ. Он отличается по своему составу. Это объясняется температурой испарения различных его составляющих.
О чем скажет цвет пламени конфорок
Если горение газа сопровождается появлением ярко-желтых либо красных языков, то это будет свидетельствовать об избытке воздуха и прочих вредных компонентов. Топливо с лишними примесями характеризуется пониженной производительностью тепла, что увеличивает его расход и сумму к оплате за потребленные ресурсы. Использование газа с примесями является опасным для дома. Может укорачивать период эксплуатации оборудования.
Давление газа в газопроводе жилого дома
Для нужд населения на газораспределительных станциях давление метана понижается до 1,2 МПа. Такого показателя достаточно для отопления дома и приготовления пищи. Также топливо подвергается дополнительной чистке. После чего по газопроводу поступает к гражданам.
Вертикальный или горизонтальный
Газгольдеры, которые устанавливают вертикально, больше интересуют владельцев маленьких участков: так можно соблюсти все требования к размещению и сэкономить драгоценную площадь. Это самое главное преимущество вертикальных газгольдеров, и по этой причине они так популярны в европейских странах.
В нашей стране больших территорий и высоких УГВ более распространен горизонтальный вариант.
Андрей2 Участник FORUMHOUSE
Горизонтальный закапывать дешевле, а если УГВ высоко, то вертикальный сложнее крепить.
Про то, что «у вертикальных газгольдеров маленькое зеркало испарения, и при большом разборе может быть недостаток газовой фракции» – на портале довольно много владельцев вертикальных емкостей, которые от маленького зеркала испарения не почувствовали вообще никаких неудобств.

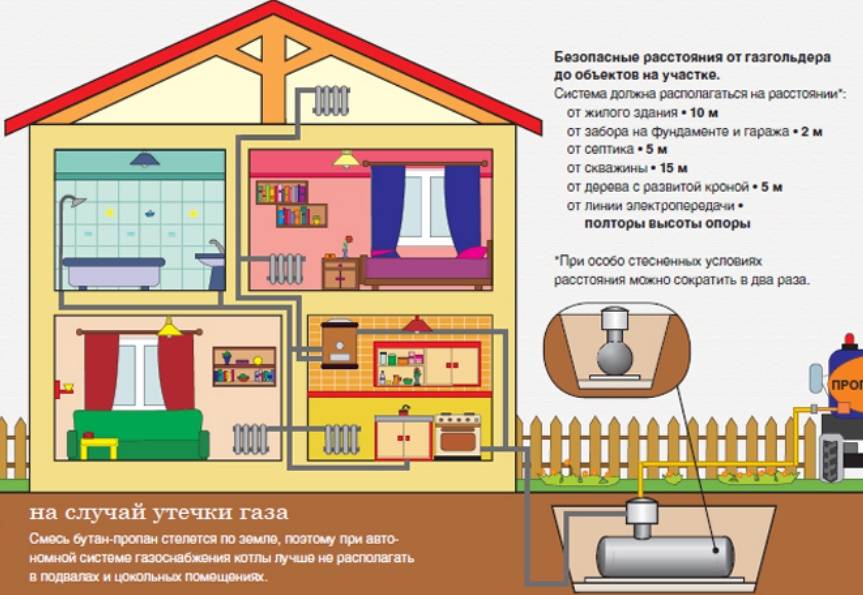

Требования к установке на участке
Газгольдер – опасный объект. Но он не более опасен, чем многие другие системы отопления. В конструкции есть защитный клапан, который не позволит заправить емкость выше безопасной нормы и предотвратит опасность разрыва; стоят предохранители – в случае чего они сбросят давление. Можно поставить датчик, который перекроет газ, если произойдет утечка.
Установка оборудования контролируется целым рядом нормативных документов, в том числе СП 42-103-2003 (он регламентирует монтаж газопроводов из полиэтиленовых труб). По всем правилам, резервуар должен отстоять:
- на 10 метров от жилого дома;
- на 2 метра до фундаментов других построек;
- на полторы высоты опоры до местных линий электропередач.
То место, где закопан газгольдер, нельзя бетонировать, засаживать растениями и мостить плиткой. Стенки котлована должны быть пологими, 2 метра шириной и как минимум 1,9 метра в глубину. Длина котлована зависит от объема емкости:
- 5 метров для газгольдера объемом 4850 литров;
- 7 метров для газгольдера объемом 6400 литров;
- 10 метров для газгольдера объемом 9200 литров.
Арматура резервуара должна быть всегда выше уровня земли, а к горловине должен быть свободный доступ для дозаправки.
Важно, чтобы шильдик, табличка, на которой обозначен заводской номер и основная информация о газгольдере можно было свободно прочитать в любое время года в течение всего срока эксплуатации оборудования
Особенности газгольдерного (сжиженного) топлива
Газгольдер (GasHolder) – это банальный резервуар для хранения газа (пропана + бутана). Туда он закачивается в сжиженном виде. Потом постепенно эта “жидкость” переходит в газообразное состояние, поднимая давление в емкости. И уже за счет высокого давления газ выдавливается из резервуара в трубы для подачи в дом.
По сути, бутан и пропан – это побочные компоненты, остающиеся после выделения метана из поднятого из недр «природного газа». Их доля в выкачанной из земли смеси нередко достигает 30%.
Плюс они же образуются при переработке попутного газа, который выходит из скважин вместе с нефтью. Их приходится либо сжигать в факелах на месторождении, либо искать способы применения в энергетике.
Газгольдеры могут быть применены для хранения различных газов. Но для автономного газоснабжения частных домов принято использовать оборудование, рассчитанное на пропан-бутановую смесь. Ее еще называют сжиженным углеводородным газом (СУГ). Заниматься сжижением метана для закачки в подобные бытовые емкости слишком дорого и невыгодно.
Смесь сжиженного пропана с бутаном (СУГ) различается на:
Бутан дешевле пропана. Но он быстрее замерзает при отрицательных атмосферных температурах, поэтому в зимнюю смесь его добавляют в меньших долях. Зимой СУГ стоит дороже не из-за желания энергетиков заработать побольше, а из-за технологической необходимости увеличивать в нем процентное содержание дорогостоящего пропана.
Однако закупать сжиженный газ летом впрок не стоит. В зимний период при сильных морозах летний состав может “замерзнуть”. В лед он не превратится, а вот переходить из жидкого состояния в газообразное станет в меньших объемах.
Газгольдеры бывают вертикальными и горизонтальными, а также подразделяются на:
В российских климатических условиях рекомендуется монтировать только подземный вариант. При низких температурах на улице сжиженный пропан-бутан начинает менее эффективно испаряться.
Легче вырыть глубокий котлован, чтобы дно газгольдера оказалось ниже уровня промерзания грунтов на участке. Утеплять и искусственно поддерживать в емкости нужные для испарения температурные параметры, устанавливая специальные испарители, выходит дороже.
Некоторые “специалисты” утверждают, что вертикальные газгольдеры в сравнении с горизонтальными аналогами имеют более низкие показатели тепловой отдачи. Зеркало испарения внутри них гораздо меньше. И это действительно так. Меньше площадь жидкости сверху – меньше ее испаряется.
Однако в вертикальных резервуарах СУГ процесс испарения протекает с несколько более высокой скоростью, что полностью компенсирует меньший размер «зеркала». Результат в итоге получается практически одинаковым. Не зря же в Скандинавии, где климат во многом схож с российским, предпочитают монтировать газгольдерные емкости как раз в вертикальном исполнении.
