Куда установить: в розетку или электрощиток?
Существует два способа монтажа: на DIN-рейку в электрощиток или в отдельную розетку. Реле под DIN-рейку предназначены для защиты всей электросети в квартире или доме и устанавливаются в электрощитовую. Они рассчитаны на большую нагрузку и могут работать с высоким коммутирующим током. Например, РКН МЕАНДР УЗМ-51М рассчитан на ток в 63 А, что позволяет устанавливать прибор в сеть, от которой будут запитаны устройства суммарной мощностью до 13,5 кВт. То есть защищены будут все приборы от обычной лампочки до отопительного котла. Минус этого прибора в сложности монтажа — без должных навыков и инструментов установить будет проблематично, и, возможно, придется привлекать электрика.
Розеточные РКН просты в монтаже: достаточно включить в розетку и подключить бытовую технику. Розеточные приборы рассчитаны на меньшую нагрузку и могут защищать лишь несколько устройств. Например, РКН RBUZ R116Y может защитить приборы суммарной мощностью до 3 кВт, например, водонагреватель и холодильник. Его плюс в том, что никаких навыков и инструментов для монтажа не нужно — просто включил в розетку и пользуйся.
Розеточные устройства удобны для дачи, так как там обычно не так много разных приборов. Также их можно брать с собой на выездные работы, чтобы через них подключать дрель, перфоратор и другой электроинструмент
Особенно это важно, когда приходится работать в сельской местности на большом удалении от подстанции, и линия часто сильно проседает — чтоб не повредить инструмент лучше подключить его через РКН
Обзор популярных реле фазного контроля
На рынке представлены десятки моделей от отечественных и зарубежных производителей. Каждая из них обладает своими особенностями и техническими характеристиками. Выбирая РКФ, необходимо учесть, кто и для каких задач его выпускает.
Zamel CKM 01
Трехфазное реле контроля чередования фаз с крепежом на DIN рейку. Обладает компактными размерами. Ширина стандартная для 1 модуля и составляет 17,5 мм. Более подробные характеристики указаны в таблице.
| Питающее напряжение | Однофазное 220 или двухфазное 380 В |
|---|---|
| Максимальное допустимое напряжение для контактов | 250 В |
| Предельная мощность внутреннего реле | 2,5 кВА |
| Выходные контакты | 1NO и 1NC |
| Максимальный коммутируемый ток | 10 А |
| Собственное потребление | 34 мА |
| Класс защиты корпуса от пыли и влаги | IP 20 |
| Габаритные размеры | 9х17,5х6,6 см |
Устройство Zamel CKM 01 для монтажа на DIN-рейку
РНПП 311
Реле от отечественного производителя «Новатек-электро». Устанавливается в щит на DIN-рейку. Имеет на передней панели минимум регуляторов для настройки, что делает его пригодным для обслуживания даже неподготовленным персоналом.
| Номинальное напряжение питания | 380 В |
|---|---|
| Частота питающей сети | 45-55 Гц |
| Собственный потребляемый ток | Не более35 мА |
| Диапазон регулирования по напряжению | 1,05-1,25Umax (для Umin аналогичные значения) |
| Фиксированная задержка отключения | 12 сек |
| Напряжение катушки пускателя | 110-380 В |
| Критические значения питающего напряжения | 80-500 В |
| Рабочая температура | –25 +40°C |
| Климатическое исполнение | УХЛ4 |
| Количество циклов переключений при нагрузке 5 А | Не менее100 тыс. раз |
Монитор напряжения РНПП-311
ABB 1SVR750488R8300
Компания ABB специализируется на высококлассном электротехническом оборудовании. Качество соответствует цене. Рассматриваемое реле стоит около 11 тыс.
| Напряжение питания цепи управления | 450 В |
|---|---|
| Рабочая частота | 50-60 Гц |
| Задержка включения/отключения | 0,1-30 сек |
| Количество переключающих (перекидных) контактов | 2 |
| Габаритные размеры | 85,6х45х104,8 мм |
OMRON K8AB
Компактный прибор, имеющий несколько другое назначение, чем обычное РКФ. OMRON K8AB контролирует не напряжение, а ток. Поэтому для его работы требуется дополнительный трансформатор тока. Производитель позиционирует прибор как идеальное средство для контроля тока в промышленных нагревателях и электродвигателях.
| Питающее напряжение (зависит от модификации) | 24 Впер./пост. тока или 100-115 В или 200-230 В |
|---|---|
| Контролируемый ток | 2 мА– 200 А |
| Количество контролируемых фаз | 1 |
| Максимальный ток выходного реле | 6 А |
| Гистерезис срабатывания | 5-50 % |
| Модель необходимого для работы реле трансформатора тока | K8AC-CT200L |
Carlo Gavazzi DPC01
Мультифункциональное трехфазное РКФ с расширенным перечнем регулировок. Реле данного производителя встречается в промышленном компрессорном оборудовании. На передней панели имеются стандартные регуляторы напряжения и задержки срабатывания. А также индикаторные светодиоды, что облегчает взаимодействие человека с устройством.
| Напряжение питания | 24 В пост. тока или 230 переменного |
|---|---|
| Предельный ток выхода | 8 А |
| Регулировка задержки срабатывания | От 0,1 до30 сек |
| Диапазон регулировки напряжения срабатывания | 2-22 %от номинального значения |
| Количество контролируемых фаз | 3 |
| Степень защиты от пыли и влаги | IP 20 |
| Монтаж | На DIN-рейку |
| Предельное напряжение для контактов выходного реле | 550 В |
Евроавтоматика ФиФ CKF-318-1
Белорусское реле фазного контроля, зарекомендовавшее себя как простое, дешевое и надежное решение для защиты электродвигателей. Данное РКФ срабатывает на критическое снижение/превышение напряжения и пропажу одной и более питающих фаз. Характеристики в таблице.
| Рабочее напряжение | 220/380 В |
|---|---|
| Предельный ток выходного реле | 8 А при 250 В |
| Тип контактов | 2NO и 2NC |
| Цвет индикатора аварии | Красный |
| Диапазон нижнего предела напряжения | 150-210 В |
| Диапазон верхнего предела напряжения | 240-280 В |
| Гистерезис | 5 В |
| Потребляемая от сети мощность | 1,6 Вт |
Реле контроля наличия и чередования фаз F&F CKF-318-1
Выбор по точности и диапазону
Во время первоначальных ежедневных замеров напряжения, должен был быть установлен приблизительный диапазон отклонения от стандартных показателей. Он по-разному влияет на работу различных приборов, поэтому стоит выбрать стабилизатор, который будет учитывать тщательность, или точность, стабилизации, чтобы удовлетворить их потребности в питании:
- высокочувствительные аппараты показывают сбой при незначительном перепаде (например, начинают мигать лампочки, выключается микроволновка) – они требуют точности стабилизации от 3 % и меньше.
- среднестатистическим бытовым приборам хватит точности стабилизации в 5-7 %
Ознакомьтесь с советами, как выбрать стабилизаторы напряжения для дома.
Стабилизатор напряжения
Стабилизаторы напряжения обеспечивают стабильное напряжение 220В для питания бытовых электроприборов. Они сглаживают колебания питающего напряжения, выдавая на выходе стабильное напряжение 220В. При снижении напряжения ниже 160В или превышении напряжения выше значения 280В, стабилизаторы отключаются от внешней питающей сети и обесточивают внутренних потребителей. Тем самым предохраняя электроприборы от выхода из строя.
Такие электроприборы, как аудио- и видеотехника очень чувствительны к отклонениям питающего напряжения. Подключенное через стабилизаторы напряжения оборудование гарантированно остается работоспособным при любых колебаниях напряжения.
Стабилизаторы напряжения устраняют мерцание электрических лампочек. Это существенно продлевает срок их службы, а так же благотворно сказывается на вашем зрении.
Описание популярных моделей
Схемы подключения и настройки большинства моделей, предлагаемых отечественными производителями, имеют много общего, отличаться могут только деталями.
Приборы под маркой Зубр
Защитные устройства этой серии включаются схему энергоснабжения двумя способами:
- упрощенное внутреннее подключение;
- совместно с УЗО и защитным автоматом.
В первом случае нагрузка подсоединяется непосредственно к выходу прибора, а во втором цепь контроля замыкается через УЗО и АВ. Такое включение Зубра позволяет защитить линию не только от перепадов напряжения, но и от утечек по току.
Приборы имеют различные варианты исполнений, отличающиеся номинальными токами (25-63 Ампера). Верхний порог срабатывания – от 220 до 280 с шагом 1 Вольт, а его нижнее значение – от 120 до 210-ти Вольт. Время повторного включения в линию варьируется от 3-х до 600 сек. Шаг регулировки – 3 секунды.
Серия РН
РН-111
Модель РН-113 включается после электросчетчика и допускает ручное выставление значений нижнего и верхнего порогов срабатывания, индицируемых на встроенном в лицевую панель дисплее. Прибор способен автоматически подключать питающую сеть при восстановлении ее параметров после сильных скачков напряжения.
Для нормальной работы устройств этой серии необходим запас по мощности не менее 20%.
Помимо предельных значений на индикаторе высвечиваются параметры сети при отключении потребителя, а также время, оставшееся до включения. Номинальный ток составляет 32 Ампера; при желании он может быть увеличен за счет установки магнитного пускателя.
Серия УЗМ
Реле напряжения УЗМ-51М
Прибор УЗМ-51М, устанавливаемый сразу после электросчетчика, рассчитан на номинальный ток до 63-х Ампер и занимает сразу 2 модуля на DIN-рейке. Его стандартная ширина – 35 мм. Максимально выставляемая уставка по верхнему пределу напряжения составляет 290 Вольт. Нижний порог срабатывания по перенапряжению равен 100 Вольтам.
Время повторного включения, задаваемое пользователем вручную, может принимать два фиксированных значения – 10 секунд и 6 минут. Приборы серии УЗМ допускается устанавливать в сетях с любой системой заземления: TN-C, TN-S или TN-C-S.
Приборы от фирмы «DigiTOP»
РКН серии V-protektor используются только для защиты от перепадов напряжения. Они рассчитаны на номинальные токи от 16 до 63 Ампер. Верхний порог срабатывания задается в границах от 210 до 270-ти, а нижний – от 120 до 200 Вольт. Время автоматического восстановления включенного состояния – от 5 до 600 сек. Трехфазный прибор V-protektor 38 рассчитан на максимальный ток не более 10 Ампер.
Устройства марки АВВ
Реле напряжения АВВ
Популярные на рынке реле ABB серии CM позволяют регулировать порог срабатывания в широком диапазоне значений (от 24-х до 240 Вольт – в однофазных и от 320 до 430 Вольт в трехфазных цепях). Время восстановления у большинства моделей составляет от 1 до 30 секунд.
Резюме
Как видно из выше рассмотренного, нет какого-то одного способа, который бы дал наилучший результат.
Максимальную защиту электроприборов в наших квартирах обеспечивает совместное применение стабилизаторов напряжения и реле контроля напряжения.
В этом случае наши потребители будут иметь максимальную защиту от возможных критических изменений напряжения в наших питающих электрических сетях.
Более подробно преимущества и недостатки каждого из устройств я рассмотрел в видео:
Стабилизатор или реле контроля напряжения?
Также рекомендую посмотреть
Альтернативный вариант — реле контроля напряжения в сети
Бюджетной альтернативой стабилизатору является реле контроля напряжения, которое выполняет оговоренную нами функцию отключения электропитания при выходе напряжения в сети за допустимые пределы. В зависимости от исполнения, устройство срабатывает при перенапряжении, либо контролирует и его нижний уровень.

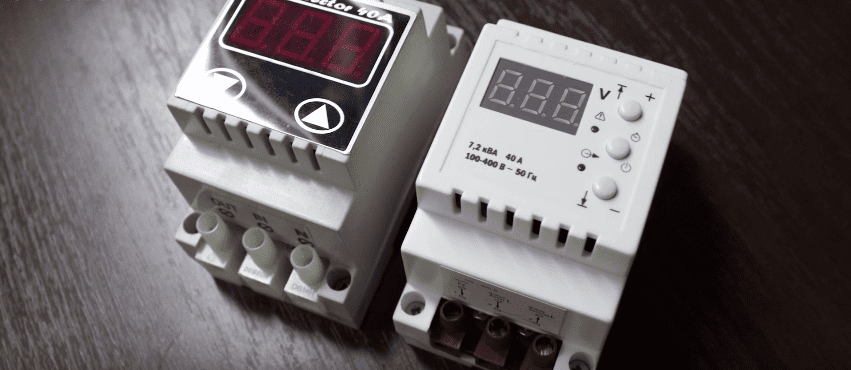

Варианты модульных реле напряжения
Существуют модификации реле, которые восстанавливают питание автоматически при его возвращении к допустимым пределам, или это нужно делать вручную. Наиболее совершенные устройства предоставляют возможность установки уровней напряжения, при которых наступает отключение потребителей и времени задержки при возвращении питания. Например, холодильник нельзя включать в сеть повторно в течение пяти минут, чтобы не повредить компрессор. Именно такое значение можно задать на реле.
Реле напряжения ASV-3M после срабатывания необходимо включить вручную
При этом реле не обеспечивает стабильное напряжение, не компенсирует импульсные скачки и не защищает от грозового перенапряжения. Иными словами, такой способ защиты подходит в ситуации, когда напряжение в сети нормальное, но возможны его редкие и значительные отклонения, в том числе, в результате аварии в сети электроснабжения.
Существуют варианты исполнения для защиты отдельных потребителей в виде удлинителя или моноблока с вилкой и розеткой. Эти устройства рассчитаны на ток нагрузки 6-16А. Аналогичные приборы в модульном исполнении монтируются на электрощите.
Реле модульного типа может иметь на выходе переключающую группу контактов, нормально разомкнутые контакты, а также две отдельные группы нормально разомкнутых или нормально замкнутых контактов. Это позволяет реализовать разные варианты управления питанием потребителей.
Монтажная схема подключения реле напряжения в сети 220В
Электромонтаж реле напряжения модульного типа можно выполнить по вышеприведенной иллюстрации. В любом случае устройство подключается после входного автомата. Нулевой провод подсоединяется к клемме N, а провода фазы — к нормально разомкнутым контактам реле.
Для защиты более дорогого устройства его номинальный рабочий ток выбирается на ступень выше, чем значение, указанное на корпусе входного автомата. Например, если перед реле установлен автомат на 40А, выбирают прибор с номинальным значением 50А.
Если устройство с необходимым значением рабочего тока отсутствует, либо стоит слишком дорого, его можно заменить реле напряжения с минимальным параметром нагрузки. При этом к его выходу подключается контактор необходимой мощности или пускатель, который подает напряжение на потребители.
Электромонтаж реле напряжения в паре с контактором приведен на схеме. В данном примере собственно реле напряжения подключается также после входного автомата, счетчика и УЗО. Провод фазы с выходного контакта реле подключается к клемме управляющей обмотки контактора, а к ее второй клемме подсоединяется нулевой провод (выступающая часть корпуса). На выходные клеммы контактора (дальняя часть корпуса) сверху подаются фаза питания и ноль, а снизу подключаются провода фазы и нуля потребителей.
При наличии нормального уровня напряжения в сети реле контроля замыкает выходные контакты и подает питание на обмотку контактора. Он, в свою очередь, замыкает выходные контакты и подает питание потребителям. При отсутствии напряжения в сети или выходе его за допустимые пределы цепи последовательно разрываются и питание нагрузки отключается.
Схема подключения нескольких реле напряжения в однофазной сети
В ряде случаев удобно использовать несколько реле напряжения для разных типов потребителей. При этом для наиболее дорогих электронных потребителей, как, например, компьютеры, можно задать с помощью соответствующего реле допустимый диапазон входного питания в пределах 200-230В.
Бытовым электроприборам с электродвигателями, как, например, холодильник или стиральная машина, можно установить диапазон напряжения 185-235В. Потребители типа утюга, обогревателя или водонагревателя могут питаться напряжением 175-245В. Внутренние таймеры реле можно настроить на разное время задержки возобновления питания.
Варианты защиты бытовой техники
- Очевидно что технику нужно как-то защитить.
Есть три способа:
покупка бытовой техники со встроенной защитой от перенапряжений
установка реле напряжения
установка стабилизатора напряжения
Первый способ недешевый, но техника с функцией защиты от перенапряжений значительно дороже аналогов и не все производители поддерживают такую возможность.
Второй способ дешевле, но есть ряд недостатков. Основной заключается в том, что реле напряжения просто отключает нагрузку при низких или высоких напряжениях.
Никаких действий по нормализации напряжения оно не производит.
Вряд ли вам понравится постоянное отключение стиральной машины или компрессора кондиционера при срабатываниях, вызванных отключениями реле напряжения.
Стабилизатор напряжения электромеханического типа
Что собой представляет данный прибор? По сути, это трансформатор (вольтодобавочный), который самостоятельно регулирует напряжение на подающем шлейфе. То есть, нет необходимости что-то подкручивать, если появилась необходимость добавить несколько вольт, как это делается с релейными аналогами.
В настоящее время область применения электромеханических стабилизаторов достаточно обширна. Это не только помещения бытового назначения и офисы, востребованы эти приборы и в тех местах, где используется высокоточное электронное оборудование. К примеру, в медицинских учреждениях.
Классификация стабилизаторов
Основное разделение стабилизаторов напряжения электромеханических производится по самому напряжению. То есть, они бывают однофазными (220 вольт) и трехфазными (380 вольт). Понятно, что первые чаще всего используются в частном секторе и в офисных помещениях, вторые в больших учреждениях и на производстве. Хотя сегодня, когда у населения появилась возможность строить большие собственные дома, в которых размещается огромное количество бытовой техники, трехфазные стабилизаторы напряжения стали устанавливаться и в них.
По своему исполнению приборы представлены настенными моделями, напольными, настольными, могут крепиться как в горизонтальном положении, так и в вертикальном. То есть, производители учли все варианты удобного расположения, зависящего от места установки аппарата. Необходимо отметить, что эти стабилизаторы напряжения обладают очень точной установкой напряжения, работают без посторонних помех, прекрасно себя показали при краткосрочных высоких перегрузках, при этом обладают достаточно широким интервалом стабилизации самого напряжения.
И третья позиция разделения – это мощность прибора. В настоящее время производители предлагают очень широкий модельный ряд в этом плане. Здесь и простые маломощные стабилизаторы напряжения 500 кВА, и высокомощные агрегаты до 20000 кВА. Необходимо отметить, что чисто конструктивно две позиции (220 и 380 вольт) отличаются между собой тем, что первый вариант – это один трансформатор и один щеточный блок, в конструкции второго могут присутствовать два или три трансформатора.
Достоинства и недостатки
Электромеханические стабилизаторы напряжения обладают широким рядом преимуществ перед другими аналогами:
- широчайший диапазон входного напряжения;
- высокая точность выходного показателя напряжения, искажения практически отсутствуют;
- безопасная работа при высоком входном напряжении краткосрочного действия в независимости от того это будет напряжение 220 вольт или 380;
- низкая чувствительность (практически полное ее отсутствие) к рабочей частоте дает возможность использовать трехфазные стабилизаторы напряжения на промышленных объектах;
- бесшумная работа даже при самых высоких скачках напряжения в подающей сети.
Не обошлось и без недостатков:
- к сожалению, это не электронный прибор, поэтому в конструкции электромеханического стабилизатора присутствуют подвижные элементы, которые раз в 5-6 лет придется менять на новые;
- раз в десять лет производители рекомендуют менять сервопривод щеточного блока;
- если напряжение в подающей сети падает ниже 180 вольт, то практически все производители не гарантируют его повышение на выходе до заявленного паспортного значения;
- однофазные аналоги не приспособлены работать при низких температурах, поэтому лучше всего устанавливать их внутри отапливаемых помещений;
- не очень высокая скорость стабилизации, конечно, если сравнивать с другими моделями;
- есть ли необходимость данный момент относить к недостаткам, каждый решает сам, но работа сервопривода электромеханического стабилизатора сопровождается щелчком, который действует доли секунд.
Советы по выбору стабилизатора
При выборе учитывайте следующие факторы:
- Модель стабилизатора по числу фаз сети. Если в вашей трехфазной сети работают 1-фазные устройства, то для защиты от перепадов напряжения лучше применять три отдельных однофазных стабилизатора.
- Мощность прибора. При определении этого параметра нужно учесть, что некоторые устройства имеют асинхронные двигатели, у которых высокие пусковые токи.
- Точность стабилизации для защиты бытовых устройств, его быстродействие.
- Наличие вспомогательных функций.
- Условия работы прибора.
- При выборе прибора необходимо учесть схему разводки проводов цепи питания.
Сравнение релейного и тиристорного стабилизатора
Watch this video on YouTube
Какой лучше выбрать?
Чтобы решить, какой стабилизатор напряжения лучше релейный или электромеханический следует точно знать параметры сети. Для этого можно использовать тестер и провести ряд измерений. Если напряжение в пределах определённого времени изменяется быстро и часто, а нагрузка такого типа, что это может ей повредить, то лучше выбрать релейный стабилизатор. Тем более что он стоит недорого. Если изменения незначительны, а нагрузке нужна высокая точность, то электромеханический стабилизатор будет лучшим выбором.
Несколько сложнее решить, какой стабилизатор напряжения лучше — релейный или электронный? Принцип действия у них одинаковый, только электронный стоит дороже. Здесь важным могут быть условия эксплуатации и надёжность. Для работы в условиях холода нужно предпочесть электронный стабилизатор, а если электроника оборудования чувствительна к форме напряжения, то лучше отдавать предпочтение инверторным или релейным стабилизаторам.
