Что представляет собой фаза и ноль в трехфазной сети
Как мы знаем из школьного курса физики – электрический ток движется только в замкнутом контуре. То есть по одному проводу он должен прийти, а по другому уйти. Чтобы не морочить голову, сразу даем определение:
- – Фаза – проводник, по которому к потребителю приходит ток;
- – Ноль – проводник, по которому ток уходит от потребителя.
Для правильной работы электрическому току всегда необходим замкнутый контур. Ток течет в одном направлении
Фазный провод – провод, по которому ток приходит к любой нагрузке, будь-то электрочайник или холодильник, неважно. Ноль – провод, по которому ток возвращается
Кроме этого нулевой провод выполняет еще одну полезную функцию – выравнивает фазное напряжение. Заземление – провод, на котором нет напряжения. Он служит резервным проводом для того, чтобы в случае утечки тока защитить человека от удара.
Теперь возьмем трансформатор, который питает дом. Трансформатор – устройство, повышающее, либо понижающее напряжение в сети. Чтобы конечный потребитель получил питание, к обмоткам низкого напряжения подключаются четыре провода. К выводам трансформаторной обмотки подключаются три провода (это и есть наши фазы), а ноль (еще называют “общий”) берется из точки соединения трансформаторных обмоток.
Теперь рассмотрим еще два термина и сразу дадим им определения:
- 1. Линейное напряжение – напряжение, возникающее между фазными проводами в трехфазной электросети. Номинальное значение линейного напряжения – 380 вольт.
- 2. Фазное напряжение – напряжение между одним фазным проводом и нулем. Номинальное значение такого напряжения – 220 вольт.
Существуют системы, в которых заземление присоединяют именно к нулевому проводу. Такая система носит название “глухозаземленная нейтраль”.
Делается это так: обмотки в трансформаторе соединяются по типу “звезда” (есть еще и соединение “треугольник”, а такде различные сочетания этих соединений, но об этом в другой раз). После этого нейтраль заземляют. Тогда наш ноль одновременно служит и заземлением (совмещенный нейтральный проводник, PEN).
Такой тип заземления практиковали в советское время при постройке жилых домов. Проще говоря, в таких домах электрощиток зануляют. Однако такой метод достаточно опасен, поскольку в некоторых случаях ток может пройти через ноль, возникнет отличный от нуля потенциал, результат варьируется от удара током до небольшого опасного фейерверка.
В наше время к жилым домам также подводят три фазы, но помимо трех фазных проводов, между трансформатором и домом также присутствуют отдельно нулевой провод отдельно провод заземления. На каждой подстанции имеется контур заземления: в случае утечки тока в электросистеме жилого дома – ток возвращается к заземлению на подстанции.
При монтаже такой сети необходимо учитывать, что в электрощите должны присутствовать отдельные шины для фаз, отдельная шина для нуля, отдельная шина для заземления
Внимание, при монтаже заземления не забудьте о том, что шина заземления должна быть соединена металлически с корпусом электрощитка
На самом деле, аварийные ситуации, так или иначе связанные с отсутствием заземления или с совмещением нуля и заземления, в трехфазных сетях происходят периодически, поэтому заземление действительно необходимо. Немного отвлечемся и посмотрим, какие ситуации наиболее часто распространены.
Для правильной эксплуатации вся нагрузка должна быть равномерно распределена между фазами. Такое бывает редко, да и неизвестно, что именно будет подключать потребитель. Если возникает ситуация, при которой нагрузка на одну из фаз увеличивается, на другую – уменьшается, а к третьей – вообще непонятно что подключают, тогда происходит смещение нейтрали.
Из-за этого смещения между нулевым проводом и проводом заземления появляется разность потенциалов. Если же нулевой провод имеет сечение, которого недостаточно, то пресловутая разность потенциалов увеличивается.
А когда фазы теряют связь с нейтральным проводником, получаются две следующих ситуации:
- 1. Если фазы нагружены до предела, то напряжение падает до нуля;
- 2. Если фазы наоборот не нагружены, то напряжение растет до 380.
Как видите, такое напряжение явно уничтожит бытовую технику, рассчитанную на сети в 220 вольт. Помимо этого, в таких ситуациях металлические корпуса электрооборудования тоже будут под напряжением.
Отсюда следует, что использование раздельного варианта нуля и заземления более предпочтительно, так как позволяет обойтись без таких аварийных случаев.
Понятия нулевой точки в трехфазном трансформаторе
Электроэнергия из ГЭС или ТЭС для снижения напряжения до 380 В подается на трехфазный трансформатор подстанции. Из линии электропередачи ток поступает на входные трехфазные катушки (на каждую с отдельного провода трехфазной сети). Каждая катушка состоит из 3-х фазных обмоток. То есть, у преобразователя 6 обмоток и 12 выводов. На выходные трехфазные катушки электроэнергия подается при помощи электромагнитной индукции.
Трехфазный преобразователь условно можно разделить на 3 однофазных, если взять по одному фазному проводу и каждого присоединить к нулю.
В трехфазном преобразователе концы обмоток катушек можно соединять:
Самый экономичный первый вариант, так как позволяет рассчитывать изоляцию по фазному напряжению.
Но откуда берется 0 в трансформаторе? Он появляется, если концы одной или обеих обмоток соединены в «звезду» в одной точке. На подстанции образуется нейтраль, которая там же и заземляется, чтобы снизить напряжение проводов. Начала обмоток подключаются к сети фазными проводами.
Но для подключения к линии электропередачи нужна не точка, а отвод, поэтому требуется ответ на вопрос: откуда берется нулевой провод в трансформаторе? Это вывод с нулевой точки (центра «звезды»), который подводится к потребителям вместе с фазными проводами и заземлением.
Нулевой провод бывает:
- изолированный (без соединения с шиной заземления в распределительном шкафу);
- не изолированный (соединенный с шиной заземления в распределительном шкафу).
В старых домах нулевой провод заземлен, то есть, щиток занулен, но с землей не соединен. В новых постройках ноль и заземление разделяются. Ток проходит по фазному проводу, ноль соединен с нейтралью на подстанции. В щитках для подключения фазных проводов, нуля и заземления предусмотрены отдельные шины.
Домашняя электропроводка: находим ноль и фазу
Установить в домашних условиях, где какой провод находится, можно разными способами. Мы разберем только самые распространенные и доступные практически любому человеку: с использованием обычной электрической лампочки, индикаторной отвертки и тестера (мультиметра).
Про цветовую маркировку фазных, нулевых и заземляющих проводов на видео:
Проверка с помощью электролампы
Перед тем, как приступить к такой проверке, нужно собрать с использованием лампочки устройство для проверки. Для этого ее следует вкрутить в подходящий по диаметру патрон, после чего закрепить на клемме провода, сняв изоляцию с их концов стриппером или обычным ножом. Затем проводники лампы нужно поочередно прикладывать к тестируемым жилам. Когда лампа загорится, это будет означать, что вы нашли фазный провод. Если проверяется кабель на две жилы, уже понятно, что вторая будет нулевой.
Проверка индикаторной отверткой
Хорошим помощником в работе, связанной с электрическим монтажом, является индикаторная отвертка. В основе работы этого недорогого инструмента лежит принцип протекания сквозь корпус индикатора емкостного тока. В ее состав входят следующие основные элементы:
- Металлический наконечник, имеющий форму плоской отвертки, который прикладывается к проводам для проверки.
- Неоновая лампочка, загорающаяся при прохождении сквозь нее тока и сигнализирующая таким образом о фазовом потенциале.
- Резистор для ограничения величины электрического тока, который защищает устройство от сгорания под воздействием мощного потока электронов.
- Контактная площадка, позволяющая при прикосновении к ней создать цепь.
Профессиональные электромонтеры используют в своей работе более дорогие светодиодные индикаторы с двумя встроенными элементами питания, но простенькое устройство китайского производства вполне доступно любому человеку и должно иметься у каждого хозяина дома.
Если вы проверяете наличие напряжения на проводе с помощью этого прибора при дневном свете, то придется приглядываться в ходе работы более внимательно, так как свечение сигнальной лампы будет плохо заметно.
При касании жалом отвертки фазного контакта сигнализатор загорается. При этом ни на защитном нуле, ни на заземлении светиться он не должен, в противном случае можно сделать вывод, что в схеме подключения имеются неполадки.
Пользуясь этим индикатором, будьте внимательны, чтобы нечаянно не коснуться рукой провода под напряжением.
Про определение фазы наглядно на видео:
Проверка мультиметром
Для определения фазы с помощью домашнего тестера прибор нужно поставить в режим вольтметра и измерить попарно величину напряжения между контактами. Между фазой и любым другим проводом этот показатель должен составлять 220 В, а прикладывание щупов к заземлению и защитному нулю должно показывать отсутствие напряжения.
Фаза, чем характеризуется
Фазой называют провод, находящийся под напряжением. Данный проводник располагается относительно другого, называемого ноль. Обоснованием для определения фазы является особенность устройства подстанций. Вырабатываемый на них переменный ток обладает одинаковой частотой в 50 Гц. В то же время ЭДС сдвинуты относительно друг друга во времени на определенный фазовый угол.

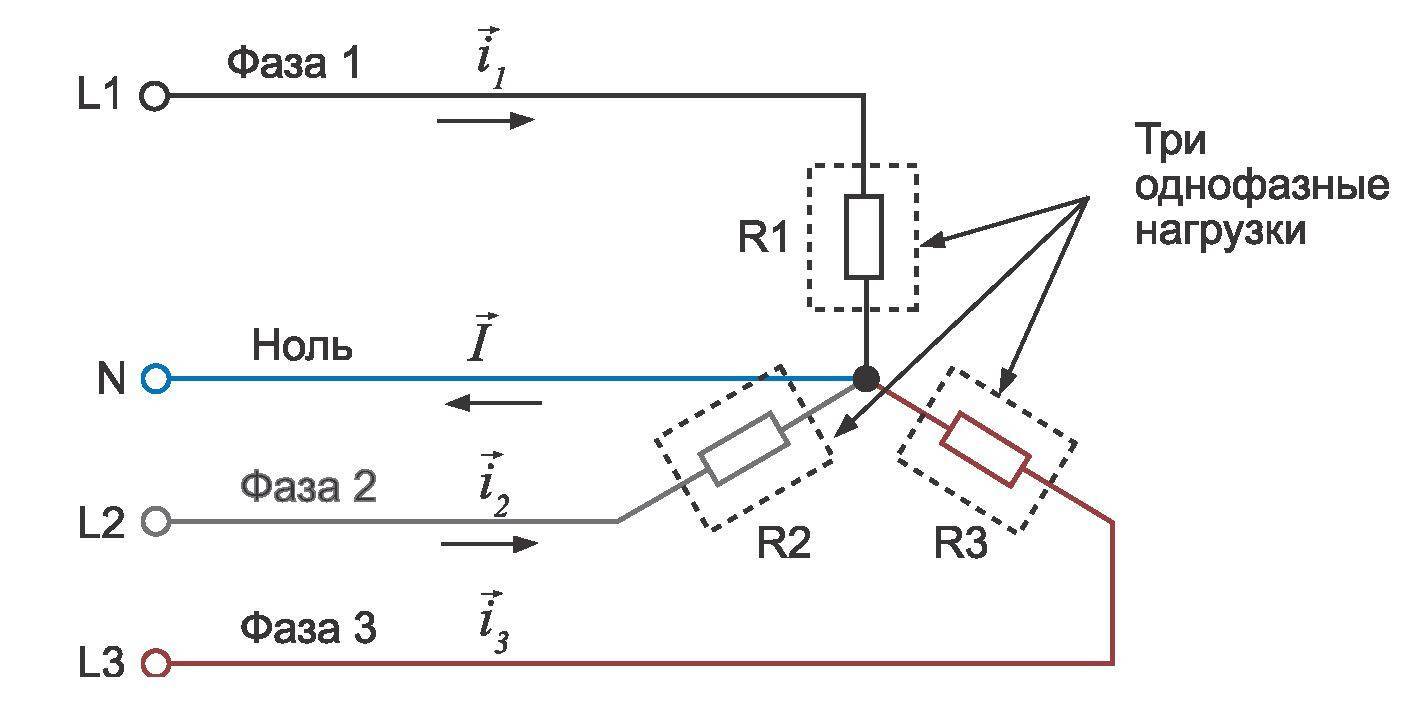

На первом рисунке схематично изображена система электроснабжения стандартного жилого объекта с тремя фазами и одним нулевым проводником. Второе изображение демонстрирует особенности подключения электричества к квартире от трансформатора. Потребитель в виде электроприбора обозначен, как Rн. В этом случае из трансформатора выходит два провода в виде фазы и ноля, к которому подключается заземление Змл. Третий рисунок показывает, как наглядно производится монтаж электроснабжения при отсутствии нулевого заземленного провода, проведенного в квартиру. Заземление в этой ситуации располагается непосредственно в жилом помещении.
Понятие фаза вытекает из определения электричества. Характер образования и течения переменного тока позволяют разобраться в природе и назначении фазного провода. Переменный ток отличается от постоянного значением и направлением, его можно наблюдать в розетках и прямых подключениях к электрощиткам. Основные характеристики переменного тока:
- напряжение;
- частота.
Однофазным током называют переменный ток, получаемый по средствам вращательного движения проводника или системы проводников в условиях магнитного потока. Провода при этом могут быть объединены в одной катушке. Для того чтобы передавать электроэнергию применяют два провода, включая фазу и ноль. Показатель напряжения между проводниками составляет 220 Вольт. Существует два способа подключения однофазного тока к потребителю:
- двух-проводной;
- трех-проводной.
В первом случае используется два проводника, по одному из которых передается фазный ток, а второй является нулевым. Это устаревшая схема электроснабжения, которая эксплуатировалась во времена СССР. Вторая методика предполагает наличие еще одного провода, который необходим для заземления, что позволяет предотвратить поражение человека электрическим током, выполнить отвод утечек электричества и исключить поломки электроприборов.
Двухфазный ток называют слиянием двух фаз, которые сдвинуты относительно друг друга. Угол сдвига может составлять 90 градусов. К примеру, можно взять две катушки с перпендикулярно расположенными осями, которые подключены к двухфазному току. В результате образуется система из двух магнитных полей. Результирующее магнитное поле будет обладать вектором, который вращается под одинаковым углом и с неизменной скоростью, создавая магнитное поле.
Трехфазный ток включает три фазы, каждая последующая из которых смещена относительно предыдущей на 120 градусов. Прокладка сетей электроснабжения в данном случае выполняется с помощью четырех кабелей, включая три фазы и ноль, либо добавляя еще один провод заземления. На выходе из распределительного щитка ток поступает к розеткам по одной фазе и ноль.
Что представляет собой фаза и ноль в трехфазной сети
Как мы знаем из школьного курса физики – электрический ток движется только в замкнутом контуре. То есть по одному проводу он должен прийти, а по другому уйти. Чтобы не морочить голову, сразу даем определение:
- – Фаза – проводник, по которому к потребителю приходит ток;
- – Ноль – проводник, по которому ток уходит от потребителя.
Для правильной работы электрическому току всегда необходим замкнутый контур. Ток течет в одном направлении
Фазный провод – провод, по которому ток приходит к любой нагрузке, будь-то электрочайник или холодильник, неважно. Ноль – провод, по которому ток возвращается. Кроме этого нулевой провод выполняет еще одну полезную функцию – выравнивает фазное напряжение
Заземление – провод, на котором нет напряжения. Он служит резервным проводом для того, чтобы в случае утечки тока защитить человека от удара
Кроме этого нулевой провод выполняет еще одну полезную функцию – выравнивает фазное напряжение. Заземление – провод, на котором нет напряжения. Он служит резервным проводом для того, чтобы в случае утечки тока защитить человека от удара.
Теперь возьмем трансформатор, который питает дом. Трансформатор – устройство, повышающее, либо понижающее напряжение в сети. Чтобы конечный потребитель получил питание, к обмоткам низкого напряжения подключаются четыре провода. К выводам трансформаторной обмотки подключаются три провода (это и есть наши фазы), а ноль (еще называют “общий”) берется из точки соединения трансформаторных обмоток.
Теперь рассмотрим еще два термина и сразу дадим им определения:
- 1. Линейное напряжение – напряжение, возникающее между фазными проводами в трехфазной электросети. Номинальное значение линейного напряжения – 380 вольт.
- 2. Фазное напряжение – напряжение между одним фазным проводом и нулем. Номинальное значение такого напряжения – 220 вольт.
Существуют системы, в которых заземление присоединяют именно к нулевому проводу. Такая система носит название “глухозаземленная нейтраль”.
Делается это так: обмотки в трансформаторе соединяются по типу “звезда” (есть еще и соединение “треугольник”, а такде различные сочетания этих соединений, но об этом в другой раз). После этого нейтраль заземляют. Тогда наш ноль одновременно служит и заземлением (совмещенный нейтральный проводник, PEN).
Такой тип заземления практиковали в советское время при постройке жилых домов. Проще говоря, в таких домах электрощиток зануляют. Однако такой метод достаточно опасен, поскольку в некоторых случаях ток может пройти через ноль, возникнет отличный от нуля потенциал, результат варьируется от удара током до небольшого опасного фейерверка.
В наше время к жилым домам также подводят три фазы, но помимо трех фазных проводов, между трансформатором и домом также присутствуют отдельно нулевой провод отдельно провод заземления. На каждой подстанции имеется контур заземления: в случае утечки тока в электросистеме жилого дома – ток возвращается к заземлению на подстанции.
При монтаже такой сети необходимо учитывать, что в электрощите должны присутствовать отдельные шины для фаз, отдельная шина для нуля, отдельная шина для заземления
Внимание, при монтаже заземления не забудьте о том, что шина заземления должна быть соединена металлически с корпусом электрощитка
На самом деле, аварийные ситуации, так или иначе связанные с отсутствием заземления или с совмещением нуля и заземления, в трехфазных сетях происходят периодически, поэтому заземление действительно необходимо. Немного отвлечемся и посмотрим, какие ситуации наиболее часто распространены.
Для правильной эксплуатации вся нагрузка должна быть равномерно распределена между фазами. Такое бывает редко, да и неизвестно, что именно будет подключать потребитель. Если возникает ситуация, при которой нагрузка на одну из фаз увеличивается, на другую – уменьшается, а к третьей – вообще непонятно что подключают, тогда происходит смещение нейтрали.
Из-за этого смещения между нулевым проводом и проводом заземления появляется разность потенциалов. Если же нулевой провод имеет сечение, которого недостаточно, то пресловутая разность потенциалов увеличивается.
А когда фазы теряют связь с нейтральным проводником, получаются две следующих ситуации:
- 1. Если фазы нагружены до предела, то напряжение падает до нуля;
- 2. Если фазы наоборот не нагружены, то напряжение растет до 380.
Как видите, такое напряжение явно уничтожит бытовую технику, рассчитанную на сети в 220 вольт. Помимо этого, в таких ситуациях металлические корпуса электрооборудования тоже будут под напряжением.
Отсюда следует, что использование раздельного варианта нуля и заземления более предпочтительно, так как позволяет обойтись без таких аварийных случаев.
Контрольная лампа
Существует еще один способ решения проблемы с подводящим напряжение электрическим жгутом, связанный с применением контрольной лампочки на 220 Вольт. Для выявления нужной жилы берется обычная лампа накаливания с двумя припаянными к ее цоколю и контактному пятачку проводниками (фото ниже).
На ответных концах вспомогательных жил желательно зафиксировать разъемы типа «крокодилы», посредством которых удобно обустраивать любые соединения. Один из них прицепляется к хорошо залуженному держателю трубы отопления, а вторым производится поиск фазы. Если при присоединении вторым «крокодилом», помещенным в изоляцию, лампочка загорается – значит, этот провод будет фазным.
Подключать его можно только после того, как установлен надежный контакт между соединяемыми элементами. Хотя этот способ также достаточно прост, однако его применение не всегда безопасно, особенно – в городских квартирах, где фаза случайно может попасть на общий для подъезда стояк. В частных домах можно действовать без опаски, поскольку в качестве нулевой шины в этом случае можно использовать отвод от заземляющего контура.
Маркировка кабелей по цвету
Это один из наиболее простых методов. Чтобы определить, что такое фаза и ноль по цвету, необходимо четко знать какие оттенки и чему соответствуют. Можно воспользоваться информацией о принятых в стране стандартах.
Не секрет, что каждый провод имеет индивидуальный цвет. Поэтому распознавание нуля не должно составлять особых проблем. Полученные знания позволят легко справиться с монтажом осветительного прибора или установкой розетки. Особенно актуален этот способ для новостроек. Ведь там, как правило, провода протягиваются опытными специалистами, которые четко соблюдают нормы и стандарты. Принятый на территории Российской Федерации в 2004 году стандарт IEC 60446 жестко регламентирует разделение фазы, заземления и нуля по цвету.
Стоит учесть, что:
- если провод имеет синий либо сине-белый оттенок, можно смело говорить о том, что это – рабочий ноль
- защитный ноль представлен кабелями в желто-зеленой оболочке
- другие цвета характерны для фазы. Это могут быть красный, коричневый, белый либо черный. Возможны и другие варианты.
Такое обозначение успешно применяется в большинстве случаев. Но если проводка старая, или есть сомнения в профессионализме электриков, целесообразнее пользоваться дополнительными методами.
Заземление через низкоомные резисторы
Использование низкоомных резисторов считается идеальным решением в плане безопасности людей в распределительных сетях, а также в вопросах сохранения изоляции кабельных линий. Реализация защит предполагает выведение нулевой точки на специализированное оборудование, которое обладает меньшим омическим сопротивлением и дает сигнал на отключение линии. Фидер отключается с минимальной выдержкой времени, что является одним из достоинств. К прочим необходимо отнести:
- Первое, это нейтраль, которая при появление «земли» точно определяет поврежденное направление и отключает требуемую линию.
- Второе: нет необходимости в дополнительных расчетах и составлении режимных карт при ограниченных возможностях кольцевания распределительных сетей.
Важными недостатками такого типа заземления:
- Не эффективен при больших токах замыкания на землю, так как появляются проблемы на подстанциях, где установлены низкоомные резисторы.
- Низкая эффективность на ВЛ, а также на линиях большой протяженности. В первом случае малейшее приближение веток деревьев станет причиной отключения фидера. Особенно актуально с потребителями 1 особой, 1 и 2 категории.
- Лишние отключения, которые возникают из-за неправильного срабатывания защит (отсутствие АПВ), предполагает простои в потреблении, материальные потери энергоснабжающей организации.
Нулевой проводник
Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.
В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.
Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.
Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.
Фаза и ноль в электричестве
С понятиями «фаза» и «ноль» сталкивался каждый человек. Это основы электричества, которое питает бытовые приборы. Понять природу этих терминов можно, если разобраться с фундаментальными знаниями электротехники.
Электрическим зарядом называют характеристику, с помощью которой определяют способность разнообразных предметов выполнять функцию источника электромагнитного поля.
Электромагнитные волны испускают электроны. Во время образования поля эти элементарные частицы приходят в движение. Таким образом, возникает электрический ток.
Осторожно! Если преподаватель обнаружит плагиат в работе, не избежать крупных проблем (вплоть до отчисления). Если нет возможности написать самому, закажите тут
Током называют движение электроном в четко определенном направлении в условиях металлического проводника, на который воздействует существующее поле.
Различают постоянный и переменный ток. В первом случае для тока характерно отсутствие изменений в течение определенного времени. Если величина тока и его направление меняются во временном интервале, то такой ток называют переменным.
В роли постоянных источников тока выступают разные типы аккумуляторов, батареек и других подобных устройств. Переменный ток питает бытовые и промышленные розетки жилых и промышленных объектов. Данный вид электричества характеризуется:
- простотой получения;
- возможностью преобразования в разные степени напряжения;
- легкостью передачи по проводникам даже на значительные расстояния с минимальными потерями.
Примечание
Переменный ток представляет собой синусоиду или синусоидальный ток. Вначале он возрастает направленно. Достигая определенного параметра или максимальной амплитуды, ток начинает уменьшаться. В какой-то момент времени значение становится равным нолю, и вновь наблюдается нарастание тока, но в противоположном направлении.
Наиболее простым примером электрической цепи с синусоидальным током является однофазная цепь, включающая три кабеля:
- проводник, по которому ток поступает к потребителям;
- кабель, проводящий электричество в обратном направлении;
- земля.
Высокой эффективностью характеризуются трехфазные системы. В этом случае в сети присутствует три фазы и один ноль. Подобный способ электроснабжения используется для подключения к электричеству всех жилых объектов. Перед тем, как завести ток в квартиру, он разделяется на фазы, каждой из которых присваивается нулевой провод. Достоинством данного способа организации систем электроснабжения является сбалансированность нагрузки нулевого тока через ноль.
Примечание
Если перепутать провода при подключении электричества, то произойдет короткое замыкание. Для того чтобы избежать подобных проблем, проводники маркируют цветом. Однако опытные специалисты рекомендуют перепроверить фазу и ноль с помощью измерительных приборов.
В системе подачи электричества также присутствует провод, который называется землей. Данный компонент сети не обладает электрической нагрузкой, а выполняет функцию защиты. В случае, когда сеть повреждена, с помощью земли исключается поражение электрическим током, так как избыток напряжения будет отводиться на землю.
Определение фазы мультиметром
Другой не менее известный среди радиолюбителей прибор – мультиметр, тоже может быть использован для нахождения фазы в домашней электросети. На приборе выбирается режим измерения переменного тока (как правило, обозначается V~) и выставляется передел более 220 В. Обычно тэто 500, 700 или 800 Вольт. Щупы должны быть подключены к разъемам COM (черный) и VΩmA (красный).
Одним щупом (обычно красным) нужно коснуться оголенного участка провода или погрузить в какой-нибудь канал розетки. Другим (уже черным) щупом касаемся какой-либо заземленной поверхности (батарея отопления, стальные элементы стены и прочее). При этом если красный щуп будет на фазе, то на дисплее прибора появится значение напряжения в диапазоне от 100 до 230 В, при условии, что нет перебоев электроснабжения. В противном случае это будет ноль.
Что такое фаза и ноль в электричестве для новичка
Чтобы уловить принцип нахождения фазы и нуля в сети, следует для начала определить для себя, что означают данные термины, которые для простого обывателя могут звучать как совершенно непонятные понятия. Любая система, независимо от ее протяженности, состоит из трех фаз, причем касается также и низковольтных линей, задачей которых является питание жилых домов.
Между двумя любыми фазами возникает линейное напряжение, составляющее 380В. Однако напряжение бытовой сети составляет 220В, главной задачей является появление требуемого для сети напряжения. Для этой цели в любой сети присутствует нулевой провод, которой в сочетании с любой фазой образует разность потенциалов в 200В, которая и будет представлять собой фазное напряжение.
Нулем в электрической цепи называется проводник, который соединяется с контуром земли и используется для создания нагрузки от фазы. Фаза эта подключена к противоположному концу обмотки на ТП. Таким образом, в стандартной розетке, для наглядности, один вход принимается за фазу, а второй за ноль.
Если говорить более простым языком, то фаза представляет собой провод, по которому поступает ток. По нулевому проводу ток возвращается обратно к источнику. В зависимости от количества фаз, система имеет несколько проводов. Допустим, в трехфазовой цепи имеются три фазовых провода и один обратный, нулевой.
Цветовое обозначение. Не редко многих интересует вопрос, какого цвета провода фаза ноль земля, как определить, где какой провод, часто предоставляется возможным при помощи используемых в электрике цветовых разграничений. Однако сработает данный метод только в случае, если проводка действительно выполнена по всем правилам. Изоляция нулевого провода обычно обозначается синим или голубым цветом, земля сочетает в себе сразу две окраски – зеленую и желтую. Провод фазы по правилам обозначается в коричневый, белый или черный цвет.
Обозначение фазы и нуля буквы. Помимо цветовых обозначений, возможной является также буквенная маркировка проводов. Фаза обычно обозначается латинской буквой “L” а нулевой провод принято маркировать буквой “N”. Кроме того, свое обозначение имеет и заземление, обозначать которое принято буквой “G”.
