Расшифровка маркировки
По маркировке кабельной продукции можно определить характеристики проводов/кабелей. Так что не помешает знать, как расшифровывается название ПВС:
- П — провод.
- В — виниловая оболочка.
- С — соединительный.
То есть, это провод в виниловой оболочке, соединительный. Если говорить проще — провод ПВС рекомендован для переносок, замены сетевых шнуров бытовой техники и другого оборудования. Использовать его для проводки (как силовой) не рекомендуют.
Жила у ПВС медная, состоит из множества жестких медных проволок. Проволока скручена в жгут с определенным шагом. При количестве жил от пяти и больше, они могут быть скручены вокруг сердечника.

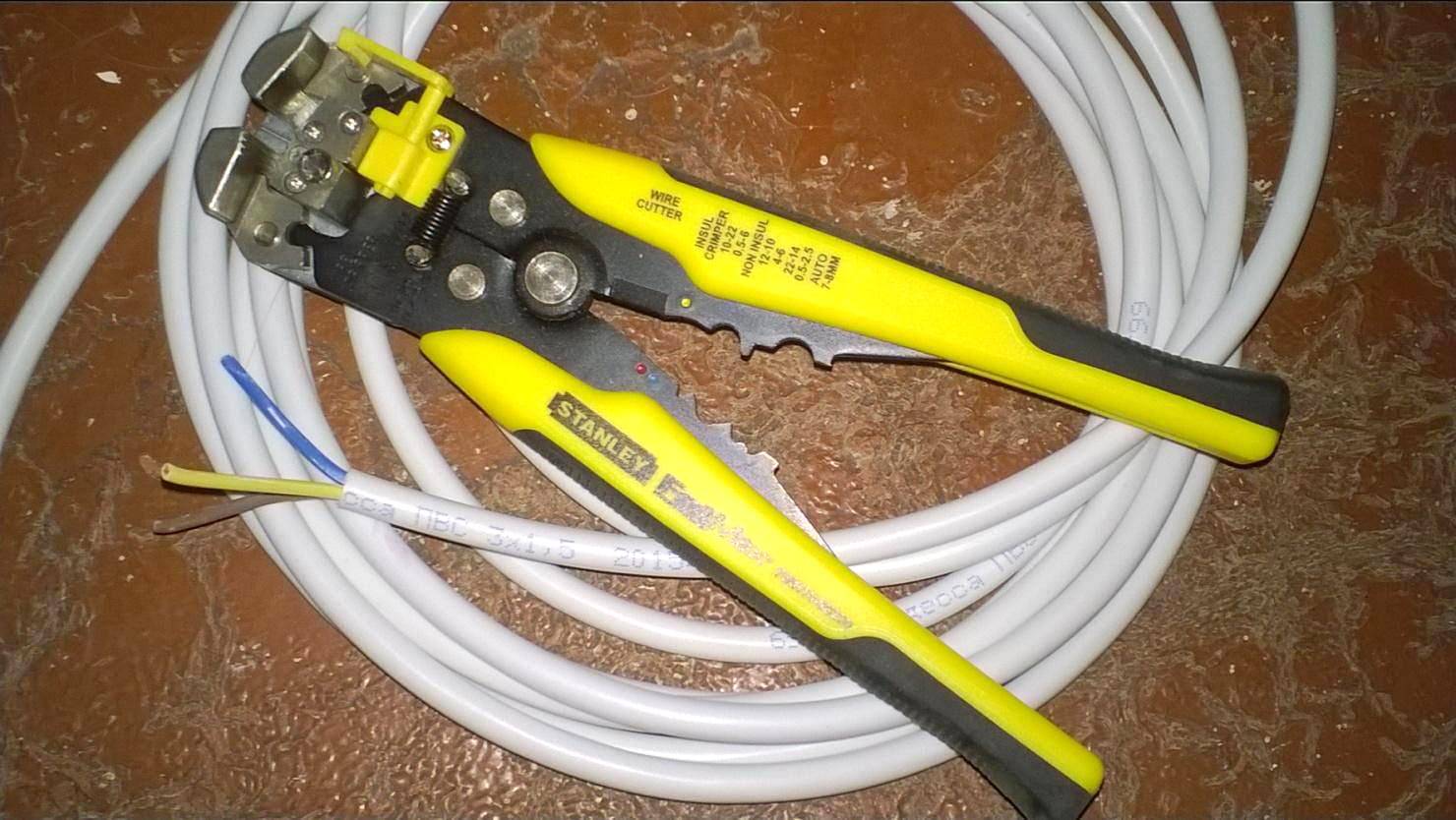

Так выглядит провод ПВС
У провода ПВС двойная изоляция. Каждая жила имеет собственную защитную оболочку из винила, затем все жилы залиты общим слоем винила. Оболочка провода наложена с заполнением промежутков. Изоляция жил — цветная, соответствует цветовой маркировке. В изделии с тремя и более жилами, желто-зеленый используют для подключения к заземлению, голубой — как нейтраль, остальные жилы фазные. По условиям эксплуатации, провод ПВС может прокладываться только открыто. В штукатурку прятать нельзя, так что для внутренней проводки он не подходит. Его можно проложить открыто — в качестве ретро-проводки.
Деление проводов по классам гибкости
Вообще, сам провод ПВС гибкий (5-й класс гибкости). Минимальный радиус изгиба зависит от количества проводников и их диаметра. Самый гибкий — двужильный с тонкими проводами 2*1,0. Его радиус изгиба не менее 32,5 мм. Чем больше проводов и площадь их сечения, тем хуже гнется.
Описание
Конструкция этой проводки ничем не отличается от аналогичной. Токопроводящие жилы, изготавливаемые из меди, защищены полимерным покрытием. Маркировка ПВС означает следующее:
- П – провод. Указывается, что изделие принадлежит к классу электропроводки и предназначено для передачи электроэнергии.
- В – винил. Из этого материала изготавливается изолирующий слой. Причем он применяется для защиты каждой жилы и изготовления общей оболочки.
- С – соединительный. Функциональное назначение.
Главной характеристикой ПВС является диаметр жил и их количество. Они изготавливаются из меди и могут быть цельными или состоящими из нескольких отдельных проволок, скрученных вокруг основания. Для маркировки каждой жилы принято использовать стандартные цвета:
- Белый – обозначает внешнюю защитную оболочку, внутри которой находятся изолированные провода.
- Черный, коричневый, красный – так принято маркировать фазную жилу.
- Синий – нулевой.
В некоторых случаях зеленый цвет означает провод заземления. При выборе следует обращать на маркировку изделия. Она выполняется согласно ГОСТ 7399-97. Рассмотрим на примере типовое обозначение — ПВС 2×1,5. Это означает что в состав кабеля входят 2 изолированные жилы диаметром 1,5 мм каждая. В некоторых случаях необходимо знать количество проволочных элементов и их сечение. Тогда следует воспользоваться данными таблицы. В ней же указаны удельная масса кабеля и возможный наружный диаметр.
Технические характеристики провода ПВС дают возможность применения практически во всех областях, где необходимо подключение от источника электроэнергии к потребительской точке.
Характеристики
При выборе кабеля следует обращать внимание на количество токопроводящих жил, их диаметр и эксплуатационные характеристики. Последние являются важным моментом, так как благодаря свойствам виниловой оболочки возможна установка кабеля во влажных помещениях с вероятностью попадания воды на его поверхность
При этом необходимо соблюдать правила соединения отдельных отрезков проводки
Места стыков тщательно изолируются. Лучше всего для этого применять специальные термоусадочные трубки
При этом необходимо соблюдать правила соединения отдельных отрезков проводки. Места стыков тщательно изолируются. Лучше всего для этого применять специальные термоусадочные трубки.
Технические характеристики кабеля ПВС, общие для всех типов изделий:
- Максимальная величина напряжения — 450 В.
- Термостабильность относится к классу Y. Он характеризуется ограничением температуры нагрева до +70°С.
- Стандартный класс огнестойкости. Материал изоляции не горюч, при воздействии внешнего пламени не поддерживает процесс горения.
- Изделие имеет высокую механическую прочность, характеризуется хорошим показателем сопротивляемости изгибным разрушениям.
- В зависимости от типа эксплуатации срок применения может составлять от 6 (подвижное состояние) до 10 (неподвижное) лет.
Ко всему этому хочется добавить доступную стоимость провода ПВС. Благодаря вышеизложенным характеристикам область применения проводки данного вида довольно обширна.
Применение
Чаще всего кабель используется в качестве токопроводящей магистрали для подключения энергии к приборам устройств. Его можно устанавливать для создания проводки в доме или квартире. Но перед этим обязательно рассчитывается номинальный и максимальный показатель нагрузки сети. В соответствии с полученными данными подбирается изделие оптимального сечения. В бытовых приборах с помощью ПВС осуществляют подключение электроприборов к розеткам.
Если говорить в целом — провод ПВС является одним из самых распространенных видов электропроводки для бытового и промышленного применения. Выбор сечения жил должен основываться на расчетных данных всего проекта или параметрах подключаемого устройства. Только так ПВС сможет выполнить свои функции в качестве проводника электроэнергии.
Описание
Конструкция этой проводки ничем не отличается от аналогичной. Токопроводящие жилы, изготавливаемые из меди, защищены полимерным покрытием. Маркировка ПВС означает следующее:
- П – провод. Указывается, что изделие принадлежит к классу электропроводки и предназначено для передачи электроэнергии.
- В – винил. Из этого материала изготавливается изолирующий слой. Причем он применяется для защиты каждой жилы и изготовления общей оболочки.
- С – соединительный. Функциональное назначение.
Главной характеристикой ПВС является диаметр жил и их количество. Они изготавливаются из меди и могут быть цельными или состоящими из нескольких отдельных проволок, скрученных вокруг основания. Для маркировки каждой жилы принято использовать стандартные цвета:
- Белый – обозначает внешнюю защитную оболочку, внутри которой находятся изолированные провода.
- Черный, коричневый, красный – так принято маркировать фазную жилу.
- Синий – нулевой.
В некоторых случаях зеленый цвет означает провод заземления. При выборе следует обращать на маркировку изделия. Она выполняется согласно ГОСТ 7399-97. Рассмотрим на примере типовое обозначение — ПВС 2×1,5. Это означает что в состав кабеля входят 2 изолированные жилы диаметром 1,5 мм каждая. В некоторых случаях необходимо знать количество проволочных элементов и их сечение. Тогда следует воспользоваться данными таблицы. В ней же указаны удельная масса кабеля и возможный наружный диаметр.
Технические характеристики провода ПВС дают возможность применения практически во всех областях, где необходимо подключение от источника электроэнергии к потребительской точке.
Характеристики
При выборе кабеля следует обращать внимание на количество токопроводящих жил, их диаметр и эксплуатационные характеристики. Последние являются важным моментом, так как благодаря свойствам виниловой оболочки возможна установка кабеля во влажных помещениях с вероятностью попадания воды на его поверхность
При этом необходимо соблюдать правила соединения отдельных отрезков проводки
Места стыков тщательно изолируются. Лучше всего для этого применять специальные термоусадочные трубки
При этом необходимо соблюдать правила соединения отдельных отрезков проводки. Места стыков тщательно изолируются. Лучше всего для этого применять специальные термоусадочные трубки.
Технические характеристики кабеля ПВС, общие для всех типов изделий:
- Максимальная величина напряжения — 450 В.
- Термостабильность относится к классу Y. Он характеризуется ограничением температуры нагрева до +70°С.
- Стандартный класс огнестойкости. Материал изоляции не горюч, при воздействии внешнего пламени не поддерживает процесс горения.
- Изделие имеет высокую механическую прочность, характеризуется хорошим показателем сопротивляемости изгибным разрушениям.
- В зависимости от типа эксплуатации срок применения может составлять от 6 (подвижное состояние) до 10 (неподвижное) лет.
Ко всему этому хочется добавить доступную стоимость провода ПВС. Благодаря вышеизложенным характеристикам область применения проводки данного вида довольно обширна.
Применение
Чаще всего кабель используется в качестве токопроводящей магистрали для подключения энергии к приборам устройств. Его можно устанавливать для создания проводки в доме или квартире. Но перед этим обязательно рассчитывается номинальный и максимальный показатель нагрузки сети. В соответствии с полученными данными подбирается изделие оптимального сечения. В бытовых приборах с помощью ПВС осуществляют подключение электроприборов к розеткам.
Если говорить в целом — провод ПВС является одним из самых распространенных видов электропроводки для бытового и промышленного применения. Выбор сечения жил должен основываться на расчетных данных всего проекта или параметрах подключаемого устройства. Только так ПВС сможет выполнить свои функции в качестве проводника электроэнергии.
Как выбрать провод ПВС
Первое, на что следует обращать внимание при выборе любого электрического кабеля или провода – число и сечение жил, подбираемые в соответствии с условиями эксплуатации. Подбирать ПВС нужно в зависимости от мощности электрических приборов, которые будут через него коммутироваться к сети
Важное значение имеет наличие или отсутствие заземляющей жилы, позволяющей соединить электроприбор и контур заземления. К примеру, при прокладке сети промышленного назначения нужно использовать ПВС с четырьмя жилами
По крайней мере, именно так прописано в правилах ПУЭ.
Каждый производитель должен представить образец своего провода. Изучая его, убедитесь в правильной скрутке отдельной жилы. Судить о плохом качестве стоит по наличию пятен, обрывов, разных цветов и прочих дефектов, которые видимы вашему глазу. На маркировке можно увидеть не только количество жил и площадь их сечения, но и узнать о процентном содержании меди.
Чтобы обеспечить безопасную и энергетически эффективную эксплуатацию электрического оборудования, важно выбрать подходящий ПВС-провод. Если в процессе выбора изделия вы столкнулись с какими-либо трудностями, то обратитесь за помощью к профессиональным монтажникам или консультантам магазина
Впрочем, верить каждому слову последних не стоит. В идеале вы должны изучить основную информацию касаемо ПВС и, вооружившись знаниями, отправляться за покупками.
Расшифровка и основные параметры провода ПВС
Характеристики проводов ПВС позволяют его применять для решения широко спектра задач. И дабы правильно сделать выбор следует знать не только технические характеристики провода, но и его эксплуатационные особенности.
Расшифровка провода ПВС
У ПВС провода расшифровка достаточно проста – «П» — означает провод, «В» — обозначает наличие виниловой изоляции (это сокращенное название ПВХ) и «С» — соединение в единой оболочке всех жил. В этом случае провод имеет круглое сечение. Добавление же символа «П» обозначает параллельное расположение жил. В этом случае провод имеет овальную форму.
Расшифровка проводов ПВС
Итак:
- Маркировка на провод наносится на его наружную поверхность. Кроме обозначения марки провода она содержит еще ряд цифр. Давайте разберемся и с их значением. А поможет нам в этом видео представленное на сайте.
- Первая цифра после буквенной маркировки это «2», «3», «4» или «5». Это число обозначает количество жил в кабеле.
- После этого идет знак «×» и второе число, которое может быть «0,75», «1,00», «1,50», «2,50». Это число означает сечение всех жил провода.
Основные параметры провода ПВС
Теперь давайте разберем основные характеристика провода ПВС. Ведь именно исходя из них осуществляется выбор провода и места его монтажа.
Технические характеристики проводов ПВС
Итак:
- Согласно ГОСТ 22483 – 77 жилы проводов ПВС относится к 5 классу. Исходя из этого выбирается сечение единичных проволок в общем сечении жилы. Например, для провода с номинальным сечением жилы в 1,0 мм2 сечение единичной проволоки должно быть не более 0,21 мм2. А для жилы в 2,5 мм2 значение единичной проволоки должно быть уже не больше 0,26 мм2.
- Что касается изоляции, то на провод ГОСТ 7399 – 97 ПВС устанавливает значения, зависящие от сечения жил. Так толщина изоляции жилы колеблется от 0,6 до 0.8 мм. А толщина оболочки колеблется от 0,8 до 1,2 мм. При этом изоляция должна обеспечивать сопротивление изоляции не менее приведенных в данном ГОСТе.
- Рабочими температурами для провода ПВС считается диапазон от — 25⁰с до +40⁰С. При этом максимальная рабочая температура не должна превышать +70⁰С. А минимальная температура для монтажа должна быть не ниже -20⁰С
- Инструкция предполагает, что оболочка провода не распространяет горения. При этом сама она подвержена воздействию температур.
- Срок службы ПВС провода ГОСТ отмеряет 6 годами. Но обычно этот срок значительно больше, если только провод не подвержен воздействию агрессивных сред.
Таблица 2
| Марка шнура или провода | Число и номинальное сечение жил, мм2 | Класс жилы или конструкция | Наружные размеры, мм | Электрическое со-противле -ние изоляции при 70°С,МО | |
| мин. | макс. | ||||
| ШОГ (ШОГ-С) | — | Две жилы из мишурных нитей | 2,2×4,4 | 3,5×7,0 | 0,019 |
| 2,4×5,0* | 3,0×6,0* | ||||
| ШВП | 2×0,50 | 6 | 2,4×4,9 | 3,0×5,9 | 0,016 |
| 2,5×5,0* | 2,8×5,6* | ||||
| 2×0,75 | 2,6×5,2 | 3,1×6,3 | 0,014 | ||
| 2,7×5,4* | 3,0×6,0* | ||||
| ШВД | 1×0,50 | 6 | 2,3 | 2,7 | 0,014 |
| 1×0,75 | 2,4 | 2,9 | 0,012 | ||
| ШВВП | 2×0,50 | 5 | 3,0×4,9 | 3,7×5,9 | 0,012 |
| 3,0×4,9* | 3,4×5,4* | ||||
| 2×0,75 | 3,2×5,2 | 3,8×6,3 | 0,010 | ||
| 3,2×5,2* | 3,6×5,8* | ||||
| 3×0,50 | 3,0×6,8 | 3,7×8,2 | 0,012 | ||
| 3,0×6,8* | 3,3×7,4* | ||||
| 3×0,75 | 3,2×7,2 | 3,8×8,7 | 0,010 | ||
| 3,2×7,4* | 3,6×8,2* | ||||
| ШВЛ | 2×0,50 | 5 | 4,6 | 5,9 | 0,012 |
| 4,8* | 5,4* | ||||
| 2×0,75 | 4,9 | 6,3 | 0,010 | ||
| 5,2* | 5,8* | ||||
| 3×0,50 | 4,9 | 6,3 | 0,012 | ||
| 5,0* | 5,7* | ||||
| 3×0,75 | 5,2 | 6,7 | 0,010 | ||
| 5,4* | 6,1* | ||||
| ПВС | 2×0,75 | 5 | 5,7 | 7,2 | 0,011 |
| 6,0* | 6,6* | ||||
| 2×1,00 | 5,9 | 7,5 | 0,010 | ||
| 6,4* | 7,0* | ||||
| 2×1,50 | 6,8 | 8,6 | 0,010 | ||
| 7,4* | 8,2* | ||||
| 2×2,50 | 8,4 | 10,6 | 0,009 | ||
| 3×0,75 | 6,0 | 7,6 | 0,011 | ||
| 6,4* | 7,0* | ||||
| 3×1,00 | 6,3 | 8,0 | 0,010 | ||
| 6,8* | 7,6* | ||||
| 3×1,50 | 7,4 | 9,4 | 0,010 | ||
| 8,0* | 8,8* | ||||
| 3×2,50 | 9,2 | 11,4 | 0,009 | ||
| 4×0,75 | 6,6 | 8,3 | 0,011 | ||
| 4×1,00 | 7,1 | 9,0 | 0,010 | ||
| 4×1,50 | 8,4 | 10,5 | 0,010 | ||
| 4×2,50 | 10,1 | 12,5 | 0,009 | ||
| 5×0,75 | 7,4 | 9,3 | 0,011 | ||
| 5×1,00 | 7.8 | 9,8 | 0,010 | ||
| 5×1,50 | 9,3 | 11,6 | 0,010 | ||
| 5×2,50 | 11,2 | 13,9 | 0,009 | ||
| ПВСП | 2×0,75 | 3,7×6,0 | 4,5×7,2 | 0,011 | |
| 3,8×6,0* | 4,3×6,8* | ||||
| ШРО | 2×0,75 | 5,5 | 7,2 | ||
| 5,8* | 7,2* | ||||
| 2×1,00 | 5,7 | 7,6 | |||
| 6,2* | 7,5* | ||||
| 2×1,50 | 6,2 | 8,2 | |||
| 6,8* | 8,1* | ||||
| 3×0,75 | 5,9 | 7,7 | |||
| 6,2* | 7,5* | ||||
| 3×1,00 | 6,2 | 8,1 | |||
| 6,6* | 7,9* | ||||
| 3×1,50 | 6.7 | 8,8 | |||
| 7,2* | 8,6* | ||||
| ПРС | 2×0,75 | 5 | 5,7 | 7,4 | — |
| 6,0* | 7,0* | ||||
| 2×1,00 | 6,1 | 8,0 | |||
| 6,6* | 7,6* | ||||
| 2×1,50 | 7,6 | 9,8 | |||
| 8,0* | 9,3* | ||||
| 2×2,50 | 9,0 | 11,6 | |||
| 2×4,00 | 10,5 | 13,7 | |||
| 3×0,75 | 6,2 | 8,1 | |||
| 6,5* | 7,5* | ||||
| 3×1,00 | 6,5 | 8,5 | |||
| 7,0* | 8,1* | ||||
| 3×1,50 | 8,0 | 10,4 | |||
| 8,6* | 10,0* | ||||
| 3×2,50 | 9,6 | 12,4 | |||
| 3×4,00 | 11,3 | 14,5 | |||
| 4×0,75 | 6,8 | 8,8 | |||
| 4×1,00 | 7,1 | 9,3 | |||
| 4×1,50 | 9,0 | 11,6 | |||
| 4×2,50 | 10,7 | 13,8 | |||
| 4×4,00 | 12,5 | 15,9 | |||
| 5×0,75 | 7,6 | 9,9 | |||
| 5×1,00 | 8,0 | 10,3 | |||
| 5×1,50 | 9,8 | 12,7 | |||
| 5×2,50 | 11,9 | 15,3 | |||
| ПРМ | 2×0,75 | 5,7 | 7,4 | ||
| 6,0* | 7,0* | ||||
| 2×1,00 | 6,1 | 8,0 | |||
| 6,6* | 7,6* | ||||
| 2×1,50 | 7,6 | 9,8 | |||
| 8,0* | 9,3* | ||||
| 2×2,50 | 9,0 | 11,6 | |||
| 6,2 | 8,1 | ||||
| 3×0,75 | 6,2 | 8,1 | |||
| 6,5* | 7,5* | ||||
| ПРМ | 3×1,00 | 5 | 6,5 | 8,5 | |
| 7,0* | 8,1* | ||||
| 3×1,50 | 8,0 | 10,4 | |||
| 8,6* | 10,0* | ||||
| 3×2,50 | 9,6 | 12,4 | |||
| 4×0,75 | 6,8 | 8,8 | |||
| 4×1,00 | 7,1 | 9,3 | |||
| 4×1,50 | 9,0 | 11,6 | |||
| 4×2,50 | 10.7 | 13,8 | |||
| 5×0,75 | 7,6 | 9,9 | |||
| 5×1,00 | 8,0 | 10,3 | |||
| 5×1,50 | 9,8 | 12,7 | |||
| 5×2,50 | 11,9 | 15,3 | |||
| ПСГ | 1×1,50 | 5,7 | 7,1 | ||
| 1×2,50 | 6,3 | 7,9 | |||
| 1×4,00 | 7,2 | 9,0 | |||
| 1×6,00 | 7,9 | 9,8 | |||
| 1×10,0 | 9,5 | 11,9 | |||
| 1×16,0 | 10,8 | 13,4 | |||
| 1×25,0 | 12,7 | 15,8 | |||
| 1×35,0 | 14,3 | 17,9 | |||
| 1×50,0 | 16,5 | 20,6 | |||
| 1×70,0 | 18,6 | 23,3 | |||
| 1×95,0 | 20,8 | 26,0 | |||
| 1×120 | 22,8 | 28,6 | |||
| 1×150 | 25,2 | 31,4 | |||
| 1×185 | 27,6 | 34,4 | |||
| 1×240 | 30,6 | 38,3 | |||
| 1×300 | 33,5 | 41,9 | |||
| 1×400 | 37,4 | 46,8 | |||
| 2×1,00 | 7,7 | 10,0 | |||
| 2×1,50 | 8,5 | 11,0 | |||
| 2×2,50 | 10,2 | 13,1 | |||
| 2×4,00 | 11,8 | 15,1 | |||
| 2×6,00 | 13,1 | 16,8 | |||
| 2×10,0 | 17,7 | 22,6 | |||
| ПСГ | 2×16,0 | 5 | 20,2 | 25,7 | |
| 2×25,0 | 24,3 | 30,7 | |||
| 3×1,00 | 8,3 | 10,7 | |||
| 3×1,50 | 9,2 | 11,9 | |||
| 3×2,50 | 10,9 | 14,0 | |||
| 3×4,00 | 12,7 | 16,2 | |||
| 3×6,00 | 14,1 | 18,0 | |||
| 3×10,0 | 19,1 | 24,2 | |||
| 3×16,0 | 21,8 | 27,6 | |||
| 3×25,0 | 26,1 | 33,0 | |||
| 3×35,0 | 29,3 | 37,1 | |||
| 3×50,0 | 34,1 | 42,9 | |||
| 3×70,0 | 38,4 | 48,3 | |||
| 3×95,0 | 43,3 | 54,0 | |||
| 4×1,00 | 9,2 | 11,9 | |||
| 4×1,50 | 10,2 | 13,1 | |||
| 4×2,50 | 12,1 | 15,5 | |||
| 4×4,00 | 14,0 | 17,9 | |||
| 4×6,00 | 15,7 | 20,0 | |||
| 4×10,0 | 20,9 | 26,5 | |||
| 4×16,0 | 23,8 | 30,1 | |||
| 4×25,0 | 28,9 | 36,6 | |||
| 4×35,0 | 32,5 | 41,1 | |||
| 4×50,0 | 37,7 | 47,5 | |||
| 4×70,0 | 42,7 | 54,0 | |||
| 4×95,0 | 48,4 | 61,0 | |||
| 4×120 | 53,0 | 66,0 | |||
| 4×150 | 58,0 | 73,0 | |||
| 5×1,00 | 10,2 | 13,1 | |||
| 5×1,50 | 11,2 | 14,4 | |||
| 5×2,50 | 13,3 | 17,0 | |||
| 5×4,00 | 15,6 | 19,9 | |||
| 5×6,00 | 17,5 | 22,2 | |||
| 5×10,0 | 22,9 | 29,1 | |||
| 5×16,0 | 26,4 | 33,3 | |||
| 5×25,0 | 32,0 | 40,4 |
Со знаком * — для проводов и шнуров, предназначенных для армирования неразборной арматурой.
Второе значение наружных размеров (без знака *) — для проводов и шнуров, не предназначенных для армирования неразборной арматурой, при заказе к маркам этих проводов или шнуров добавляют букву «н».
Примечание — В проводах и шнурах с резиновой (кроме проводов и шнуров с наружными размерами со знаком *) и ПВХ изоляцией по требованию потребителя токопроводящие жилы должны быть изготовлены из медных луженых проволок. При заказе к марке провода или шнура добавляют букву «л».
Масса проводов и шнуров приведена в табл. 3.
Особенность монтажа ПВС для прокладки в земле и снаружи
Первое, на что следует обратить внимание, – ПВС-провод не предназначен для подземной прокладки. Если в этом существует крайняя необходимость, то изделие в идеале нужно спрятать внутри двустенной трубы
В процессе прокладки кабеля на открытом воздухе необходимо использовать гофрированные трубы, крепящиеся к стенам и другим поверхностям стационарных объектов. В таком случае обязательно следует провести заземление.
Несмотря на то, что кабель характеризуется непродолжительным сроком эксплуатации (для электрической проводки в доме шесть лет – действительно мало), его можно использовать при прокладке под стяжкой. Такой вариант уместен, если вы хотите сэкономить на покупке более качественного и долговечного провода. Благодаря набору уникальных свойств и защите от проникновения пыли и влаги ПВС может эксплуатироваться в помещениях с повышенным уровнем влажности.
Возможна дополнительная изоляция изделия с помощью термоусадочных трубок. Впрочем, даже такой вариант не спасет ПВС-кабель, который нельзя эксплуатировать непосредственно в воде, поскольку изоляция все равно будет накапливать влагу. Поскольку прокладка кабельных линий под натяжным потолком относится к скрытой разновидности, то ПВС-провод в таком случае опять же недопустим.
Как выбрать подходящий кабель
При выборе ПВС-провода в первую очередь следует обратить внимание на количество и диаметр жил, допустимые условия эксплуатации. Подбор кабеля следует осуществлять, отталкиваясь от мощности подключаемого с его помощью электроприбора. Важнейшим моментом выбора является наличие заземляющего провода, являющегося соединительным элементом между подключенным электроприбором и контуром заземления
Например, для прокладки промышленных электросетей по правилам ПУЭ должен применяться четырехжильный ПВС-кабель
Важнейшим моментом выбора является наличие заземляющего провода, являющегося соединительным элементом между подключенным электроприбором и контуром заземления. Например, для прокладки промышленных электросетей по правилам ПУЭ должен применяться четырехжильный ПВС-кабель.
Также при покупке следует обязательно удостовериться в целостности и надлежащем качестве изготовления изоляции, которая не должна разрываться и повреждаться от прикосновений, так как зачистить настоящий качественный кабель удается только с использованием специального либо подручного инструмента. Если изоляция не может выдержать не самой сильной механической нагрузки, то кабель будет не только долго не прослужит, но и будет опасным.
На образце от производителя следует проверить надлежащее качество скрутки самой жилы. На ней не должны присутствовать пятна, обрывы, изменения цвета и другие видимые глазу дефекты. Маркировка, присутствующая на кабеле, также может многое рассказать о характеристиках изделия. Процентное содержание меди в жилах, а также ее постоянно изменяющаяся цена на рынке, существенно влияют на стоимость провода.
Правильный подбор ПВС-кабеля является важнейшим фактором безопасной и эффективной эксплуатации оборудования, инструмента или бытовой техники. Если при выборе изделия возникли какие-либо затруднения, лучше обратиться за помощью к консультантам магазина, которые обязательно проинформируют о тех или иных нюансах продукции, чем приобрести не подходящий для условий эксплуатации ПВС-провод.
Зачистка провода ПВС должна выполняться специальным инструментом или подручными средствами
Эксплуатационные и технические характеристики
Рекомендованная сфера использования ПВС кабелей – различные соединения электрического оборудования: подвижные и неподвижные. Отличительной особенностью является его отличная гибкость, что позволяет использование в условиях многократных перегибов.
- П – провод (хотя также его можно назвать и кабелем);
- В – жилы проводов покрыты поливинилхлоридом, как и внешняя оболочка;
- С – соединительный – эта литера показывает, где рекомендовано использовать провод.
Назначение этого кабеля исключает его использование при монтаже внутренней электропроводки, хотя напрямую такого запрета в ГОСТах или требованиях ПУЭ не прописано.
О чем говорит маркировка
- Наружная оболочка – чаще всего белая, но нет никаких препятствий для ее изготовления в других цветах – черного, красного серого синего и т.п.
- Заземляющий проводник подключается к проводу желто-зеленого цвета.
- Для подключения нулевого провода используется синий цвет.
- Все остальные цвета используются для подключения фазы – одной или нескольких.
На наружной оболочке производителем наносится маркировка в следующем виде: ПВС X*Y, где X показывает количество жил в кабеле, а Y – размер их поперечного сечения в мм².
- Двухжильные – ПВС 2*(0,5-6)
- Трехжильные – ПВС 3*(0,75-10)
- Четырехжильные – ПВС 4*(0,75-10)
- Пятижильные – ПВС 5*(0,75-10)
- Семижильные – ПВС 7*(1-2,5)
Остальные физические характеристики показаны в таблице на рисунке:
Технические характеристики ПВС
- Рабочее напряжение – 660 Вольт.
- Гарантия от производителя – 2 года с момента начала эксплуатации.
- Температура использования, при которой изоляция провода сохраняет свои свойства – от -25 до +40С°. Есть морозостойкая разновидность кабеля, с маркировкой «Y», которая может функционировать при -40С°. Изоляция должна выдерживать долговременный нагрев до +70С° и кратковременный до +80. Так как кабель может использоваться на движущихся механизмах, то все это относится и к разрешенной температуре монтажа.
- Количество жил – 2-7.
- Уровень влажности, при котором может использоваться провод – 98%.
- Срок службы – 2019 часов при монтаже в качестве электропроводки и 12000 часов при использовании для подключения электрооборудования.
- Устойчивость к деформации, при перегибах в обе стороны с радиусом от 6 см – 30000 циклов.
- Длина бухты провода при продаже – 30 и 200 метров.
- Диэлектрические испытания проводятся переменным напряжением в 2019 Вольт – кабель должен выдерживать его в течение 5 минут.
Как видно, у провода ПВС все технические характеристики рассчитаны на достаточно большие нагрузки, электрические и механические, Этого с лихвой хватает для бытового использования, но выбирая подходящий провод все равно всегда надо производить тщательные вычисления сечения жил.
Для чего используется провод ПВС смотрите в этом видео:
Дополнительные характеристики
Кроме стандартного исполнения кабеля ПВС, у него есть разновидности для использования в условиях повышенной пожароопасности с соответствующей маркировкой ПВСнг-LS:
- нг в маркировке определяет негорючий тип изоляции;
- LS – показывает что используется изоляция с пониженным дымовыделением при горении.
Иногда аббревиатуру ПВС могут перепутать с созвучной – ППС, но кроме похожего звучания названий эти кабели ничем друг на друга не похожи. Что такое провод ППС, хорошо знают электрики высоковольтники – по своим техническим характеристикам этот провод создан для транспозиции экранов кабелей и сечение самого маленького из них составляет 70 мм². Их использует служба релейной защиты распределительных подстанций и с бытовыми нуждами такие провода не пересекаются.
Коротко о главном
Грамотное использование кабелей и проводов — залог безопасности вас и вашего жилища. И не только. Это еще и беспроблемная эксплуатация электроприборов. Поэтому подбирать кабели и провода надо точно в соответствии с их назначением, не надеяться на «авось» и не экономить. Электрика — это последнее место, где есть смысл в экономии. Например, провод ПВС иногда используют для внутренней скрытой проводки, а он для этого не предназначен. Не те у него характеристики и свойства. О том, где его лучше применять и почему — читайте в статье.

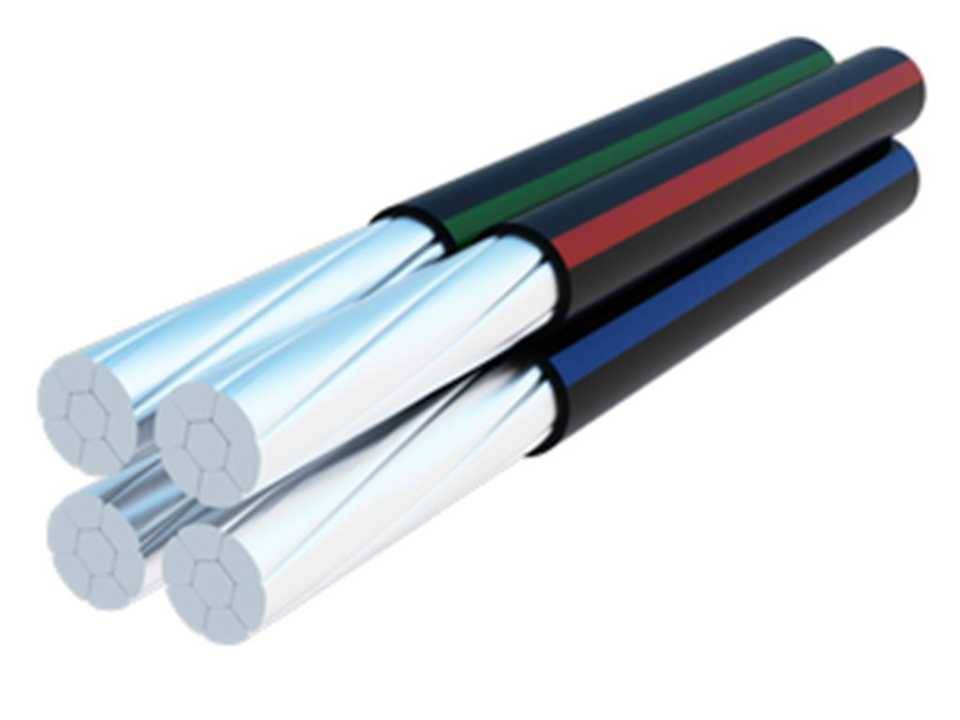

Кабель СИП
Шифр трактуют как «самонесущий изолированный провод». Он не боится столкновений с механикой. Его изоляция — сшитый полиэтилен, чаще применяется в качестве уличного кабеля для ЛЭП и отдельных ответвлений. Заменяет неизолированные шнуры А и АС.
начинается от от 25 руб./м.
Это алюмкабель с отсутствием общей изоляции. Сечение жил — 16 единиц, самое большое – 150 единиц. Маркировка не выдаёт численность жил – есть номенклатурный номер.
СИП-1 – это подводка из 2 жил, одна – нулевая несущая. Вариант со 2 по 4 — жилы с единичной нулевой несущей. Образец-4 состоит из 4 токоведущих прутов.
Монтаж СИП привлекает специфический инструментарий: кронштейны — анкеры с зажимами соединения и ответвления.
Провод ПВС: расшифровка, характеристики, применение
Кабельная продукция под названием провод ПВС, по факту не является проводом. Это электрический кабель. Какие еще особенности в изделие «провода ПВС» и где купить провод ПВС в этой статье.
Расшифровка ПВС провода
Часто задают вопрос, как расшифровывается аббревиатура ПВС, применительно к кабельной продукции. ПВС расшифровывается как, провод в виниловой изоляции соединительный.
Отсутствие буквы «А» в начале маркировки означает, что жилы этого кабеля сделаны из меди и её сплавов. Рабочее напряжение кабеля ПВС до 380 Вольт, в установках 380/660 Вольт.
Кабель ПВС конструкция
Несмотря на обманчивое название «провод», ПВС это кабель. То есть, каждая токопроводящая жила в конструкции защищена изоляцией, все провода кабеля защищены общей оболочкой.
И изоляция жил, и изоляция оболочки выполнена из поливинилхлорида. Он также гибок, не боится мороза, фактически не горит, устойчива, практически к любой не опасной химии.
Интересна в конструкции кабеля ПВС конструкция токопроводящих жил. Это несколько тонких медных проволок скрученных в единую жилу. Количество проволок в жиле и их сечение зависит от сечения жилы, оба параметра нормируется. Сам кабель нормируется ГОСТ 7399-97 (межгосударственный).
Такая особенность в конструкции жил ПВС специализирует их подключение. Подключается провод ПВС через обжимные гильзы или специальные клеммы.
Материал для изготовления провода ПВС
Жилы ПВС провода выполнены из медных проволок, скрученных между собой в токопроводящий жгут. Из-за этого, жилы ПВС называют многопроволочными.
Такой многопроволочный жгут медных проволок делает сам кабель ПВС очень гибким. По нормативам он может выдержать пару тысяч сгибаний-разгибаний.
Именно эта особенность дает возможность и предполагает его использование, как соединительного кабеля.
Применение кабеля ПВС
Позиционируемое назначение ПВС, как соединительного кабеля, является основным, но не единственным. ПВС сечениями жил от 0,75 до 2,5 кв. мм, можно подключать бытовые приборы и силовые установки с нагрузками по току от 6 до 20 Ампер. ПВС 4 и 6 мм, выдержат токи нагрузки 24 и 32 А соответственно.
По ГОСТ ПВС используется для подключения (соединения):
- Бытовых электрических приборов;
- Электрического инструмента для ремонта жилья;
- Подключения электрических плит;
- Стиральных машин;
- Холодильников и кондиционеров;
- Садовой техники;
- Изготовления удлинителей и переносок.
Возможно использование в освещении.
Основные электротехнические характеристики ПВС
- Количество жил от 2 до 5;
- Цвет изоляции жил (по ГОСТ): бел., гол., жел., зел., корич., серый, крас., син., черн., оранж.;
- Жила заземления: возможна;
- Сечение жил: от 0,75 до 2,5 мм, 4 и 6 мм.
- Токи нагрузки: от 6-20 А, 24 и 32 А.
Вывод
Провод, кабель ПВС незаменим в быту, как средство подключения (подсоединения). По нормативам не используется как, средство монтажа силовой электропроводки. Основное назначение – бытовое, а также для ремонтных и строительных работ.
голоса
Рейтинг статьи
Как выбрать кабель ПВС?
Вот критерии выбора, на которые стоит опираться:
- Число и сечение жил . Пожалуй, это самый главный параметр, который и определяет область эксплуатации. При выборе нужно учитывать мощность электрических приборов, которые через провод ПВС многожильный будут коммутироваться к сети.
- Наличие или отсутствие заземляющей жилы . Она предоставляет возможность соединить прибор и контур заземления.
- Отсутствие дефектов и повреждений .
- Правильная скрутка проводов в отдельной жиле . Она всегда осуществляется в левом направлении.
- Область применения . Существуют кабели для наружных и внутренних работ. Первые используют в трансформаторах и распределительных щитках, а вторые – внутри жилых помещений.
- Вид кабеля . Провод соединительный ПВС может быть медным и алюминиевым. Для первого характерна высокая прочность и эластичность, малое сопротивление. Алюминиевый собрат проигрывает по этим показателям, но зато стоит дешевле.
Маркировка провода ПВС
На любом изделии имеется буквенное и цифровое обозначение. Используемая маркировка кабеля ПВС означает следующее:
- Первая цифра указывает количество жил.
- Вторая цифра обозначает площадь сечения каждой отдельной жилы.
К примеру, дан кабель с маркировкой ПВС 3х0,25. Из данной записи можно понять, что речь идет о проводе с тремя жилами сечением 0,25 кв.мм каждая. Иногда можно встретить более сложную маркировку, например, ПВС 5х0,6 + 1х0,25. Это означает, что изделие состоит из пяти жил сечением 0,6 кв.мм и одной дополнительной жилы сечением 0,25 кв.мм. Указанное значение и фактический размер могут немного отличаться друг от друга. ГОСТ допускает это, но сообщает, что величина электрического сопротивления должна соответствовать данным, указанным в техническом паспорте.
Цвета кабеля ПВС
Общая оболочка может иметь произвольный цвет. Большое распространение получил провод ПВС черный и белый. Цвета для отдельных жил подбираются не случайно:
- Красный или коричневый – фазный проводник.
- Синий или голубой – нулевой.
- Желто-зеленый – заземление.
Особенности конструкции
Кабель ПВС состоит из нескольких компонентов:
- Количество проводников — от 2, до 5. Они изготавливаются из тонкой медной проволоки, сплетённой в плотные жилы.
- Изоляция ПВХ. Ей покрыта каждая жила, а также все жилы находятся в общей изоляционной упаковке из ПВХ, имеющей круглое сечение.
- Для обозначения фазных жил применяется цветная изоляция таких цветов, как коричневый, серый, жёлтый, красный и чёрный.
- Оболочка нулевого проводника всегда имеет синий цвет.
- При наличии заземляющего элемента его покрытие имеет либо зелёный, либо жёлто-зелёный цвет.
Размеры поперечного сечения жилы ПВС составляют от 0,4 см² до 0,5 мм². Цвет внешней оболочки провода ПВС чаще всего белый. Но имеются двухцветные варианты — с продольными полосами контрастных оттенков. Внешняя изоляция мягкая, хорошо режется ножом и удобно снимается при проведении монтажных операций. В зависимости от сечения и количества жил масса 1 км изделия может составлять от 50 до 250 кг.
Разновидности проводников
В квартирах и частных домах используются различные электрические провода. В зависимости от технических и эксплуатационных особенностей они делятся на виды. Среди силовых наиболее распространён кабель ВВГ, имеющий от 1 до 5 одно- или многопроволочных жил, изоляцию ТПЖ из ПВХ, но лишённый внешней защиты.
Имеет сечение порядка 1,5−240 мм², подходит для передачи электричества с рабочим напряжением 660−1000 В и частотой 50 Гц. Выдерживает большой перепад температуры (от -50 до +50) и влажность до 98%. Встречаются разные категории ВВГ:
- АВВГ. Медная жила в нём заменена на алюминиевую.
- ВВГнг. Имеет оболочку с повышенной негорючестью.
- ВВГп. Имеет плоскую форму.
Ещё один силовой медный кабель с — NYM имеет от 2 до 5 многопроволочных жил сечением 1,5−16 мм². Между изоляционными слоями располагается слой мелованной резины, обеспечивающий дополнительную термостойкость и прочность. Предназначается для силовых и осветительных сетей с напряжением 660 В. Благодаря высокому температурному диапазону подходит для укладки на открытом воздухе, но нуждается в защите от прямых солнечных лучей.
Кабель гибкий (КГ) состоит из жил (от 1 до 6), характеризующихся повышенной гибкостью. Рассчитан на напряжение переменного тока до 660 В, постоянного — 1000 В. КГ отлично зарекомендовал себя как элемент для соединения различных переносных устройств, используемых на открытом воздухе (сварочных аппаратов, тепловых пушек, генераторов и тому подобного).
Плоский провод (ПУНП) представляет собой 2 или 3 жилы из меди, покрытые изоляцией и внешней оболочкой из ПВХ. Применяется для оборудования осветительных систем стационарного типа. Выдерживает максимальное напряжение 250 В, имеет радиус изгиба не менее 10.
Проводник ПВС относится к категории бытовых. При одиночной прокладке он не распространяет горение, выдерживает температурный перепад. Используется для производства удлинителей и шнуров. Для ремонта электросетей также выбирают провод ПВС.
Применение
Собственно, область применения указана в названии – «провод соединительный». Основное его предназначение заключается в подключении к сети различного стационарного или передвижного (переносного) электрооборудования, запитанного от напряжения не более 380 В.
Учитывая гибкость провода данного типа провода, он отлично подходит в качестве шнура для бытового удлинителя.
Бытовой удлинитель
Но при этом необходимо учитывать, что изоляция ПВС не рассчитана на использование вне помещений. Она разрушается под ультрафиолетовым излучением и подвержена воздействию влаги.
Теперь перейдем к вопросу об использовании ПВС при монтаже электропроводки. Делать не это нельзя. Чтобы сразу исключить, аргумент, в котором указывают, об отсутствии в ПУЭ прямого запрета. Приведем выдержки, чтобы поставить точку в этом споре.
Выдержки из СП и ПУЭ
Одного этого достаточно, чтобы возникли проблемы при получении страховки в случае возникновения пожара в квартире или доме.
Обратив внимание, что согласно вышеизложенным выдержкам, допускается монтаж проводом ПВС нг. Но против этого варианта есть следующие аргументы:
Обратите внимание на срок эксплуатации, даже для стационарных установок он 12 лет, далее сохранение изоляцией своих свойств не гарантировано. Проводка, проложенная ВВГ кабелем, прослужит практически втрое дольше.
ПВС нг стоит дороже ВВГ.. Перечисленных аргументов вполне достаточно, чтобы показать абсурдность такого решения
Перечисленных аргументов вполне достаточно, чтобы показать абсурдность такого решения.
