Чудо-печь для гаража на солярке своими руками: пошаговая инструкция по сооружению

Какую делать?

Имея в виду требования безопасности, самодельная дизельная печь в принципе может быть построена под одной из след. схем:

• Двухконтурной газовоздушной;
• Фитильной;
• Капельной.

Пушка

Двухконтурная газовоздушная отопительная печь не что иное, как теплопушка или автопечка, в зависимости от мощности. Ее достоинство – мгновенный прогрев помещения; в этом смысле теплопушка самая чудесная из чудо-печей. Как она устроена и как сделать теплопушку для гаража из деталей и узлов негодных устройств того же рода, см. видео:

Видео: пушка-обогреватель на солярке/отработке

Помимо технологической сложности (нужны точеные, фрезерованные и штампованные детали из жаростойких материалов) и энергозависимости (для наддува и защитно-управляющей электроники, без чего теплопушка вовсе не работает), очень серьезный порок теплопушек – прожорливость. Вторичный теплоноситель воздух, его теплоемкость и теплопроводность ничтожны, поэтому теплообменник нужно греть сильно и внутренние теплопотери велики. Расход топлива теплопушкой ок. 1,15 л/час на 10 кВт тепловой мощности. На прогрев обычного гаража расходуется 3-5 л соляры. При теперешних ценах на дизтопливо от такого тепла как-то не особо уютно. Единственно приемлемая сфера применения теплопушки в быту – прогрев перед выездом неотапливаемого гаража, чтобы успеть по-теплому принести с подзарядки и поставить аккумулятор.

Фитиль

Устройство фитильной печи на жидком топливе аналогично всем известному керогазу, слева и посередине на рис. В настоящее время выпускаются также бытовые отопительно-варочные печи Солярогаз (справа); их основное топливо дизель, но можно запускать и на керосине, расход которого будет немного больше, чем в керогазе.

Фитильные печи на жидком топливе могут нерегулярно использоваться для приготовления пищи в проветриваемых помещениях, но как стационарные кулинарные непригодны – еда прованивается горючкой. Их главные недостатки, во-первых, технологическая сложность. Удивлены? Но детали этих грубых железяк на самом деле должны делаться весьма точно из высококачественных материалов, иначе фитильная печь становится пожаро- и взрывоопасной. Во-вторых, ограниченная тепловая мощность: технически ок. 5 кВт; по безопасности 2,5-3 кВт.

Оба этих недостатка обусловлены одним и тем же обстоятельством – в фитильных приборах с мокрым фитилем тепловыделение с увеличением размеров агрегата растет быстрее, чем теплоотдача. Керогаз-котел сразу взорвется от перегрева

Но отсюда же вытекает важное для самодельщиков следствие: маленькую фитильную печку для дачи, похода и рыбалки можно сделать вполне безопасной, насколько это вообще возможно для приборов на жидком топливе. Особенно – если применить сухой фитиль, т.е. вместо керогаза сделать примус

При объеме топливного бака до 0,5-0,7 л в него можно будет заливать вообще любую горючую жидкость, кроме эфира, от спирта и бензина до рапсового масла

вместо керогаза сделать примус. При объеме топливного бака до 0,5-0,7 л в него можно будет заливать вообще любую горючую жидкость, кроме эфира, от спирта и бензина до рапсового масла.

Чертежи и рекомендации по изготовлению самодельного мини-примуса даны на рис. ниже. Бак можно спаять из латуни той же толщины; припой – с температурой плавления от 220 градусов: ПОС-10, ПОС-30, ПОС-40, ПОС-90. Оптимальный диаметр сопла для солярки и керосина – 0,6 мм. При емкости бака до 0,2 л таким же образом можно сделать спиртовку, более экономичную и безопасную, чем с мокрым фитилем, см. рис. справа; сопло – 0,8-1,0 мм.

Самодельный многотопливный походный примус

Примечание: диаметр сопла примуса зависит в обратном порядке более от теплотворной способности (энергоемкости) топлива, чем от его текучести. Чем больше тепла топливо выделяет, тем уже должно быть сопло.

Капельницы

Оптимальный вариант самодельного дизельного отопительного прибора – капельная печь на солярке:

1. Экономична: расход топлива в достаточно проработанной конструкции менее 0,6 л/час на 10 кВт тепловой мощности.
2. На тепловую мощность до 20 кВт (чего достаточно для отопления небольшого дома или большой теплицы/птичника/скотного сарая) может быть конструктивно и технологически полностью выполнена в домашних условиях.
3. Под капельное сжигание дизеля возможно доработать любую печку-буржуйку, причем возможность запуска на твердом топливе остается.
4. Капельной буржуйкой на солярке в соотв. техническом исполнении (см. далее) можно отапливать теплицы, птичники, свинарники, коровники и т.п.
5. Также с капельным сжиганием дизтоплива возможно построить чудо печь на солярке и отработке для обогрева подсобных помещений.

Принцип действия

Изготовление горизонтального отопителя

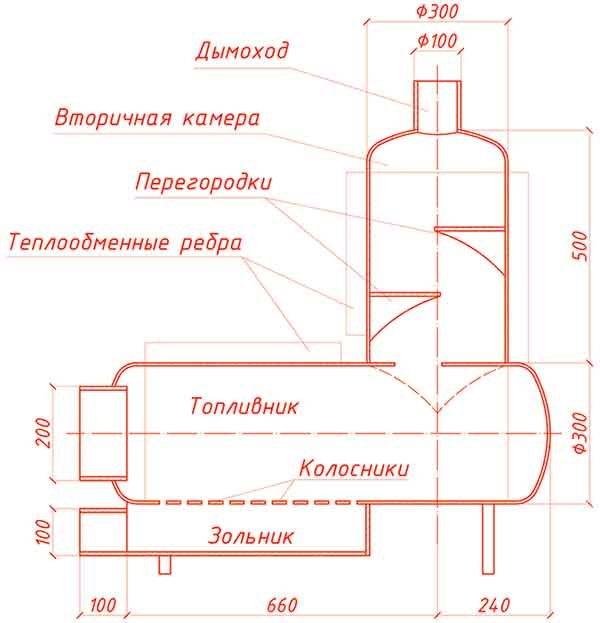

Если стандартный пропановый баллон уложить горизонтально, а в торце устроить дверцу, то получится довольно вместительный топливник, куда войдут метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как это показано на чертеже.

Дожигание горючих газов в данной буржуйке совмещено с отбором теплоты у продуктов сжигания, огибающих полусферические перегородки (вырезаются из корпуса баллона). Ну и непременный атрибут интенсивного теплообмена – наружные ребра из стальных полос – ставятся обязательно. Практика показывает, что подобная печка обогревает гараж площадью до 50 м² в режиме среднего горения, о чем рассказывается в очередном видео:

В изготовлении отопительный агрегат несложен: в передней части устанавливаются дверцы, а в задней прорезается отверстие, куда приваривается вторичная камера из трубы или второго баллона. Чтобы не отнимать полезный объем топливника, зольник делается навесным. При необходимости сверху горизонтальной части устраивается варочная поверхность.

Капельная печка

Она хорошо подходит для маленьких помещений, изготовляется легко и быстро. Это идеальный прибор для отопления туристической палатки и небольших сооружений. Вот поэтапно процесс создания обогревателя своими руками:

• определяются с объектом, для которого создается прибор. Для небольшой комнаты 3*3 м потребуется ящик 30*30*45 см;
• в зависимости от габаритов печки можно взять огнетушитель и отпилить у него дно, или 200-литровый бак (для большого прибора). Эти элементы служат кабиной теплушки;
• для солярки потребуется медицинская горелка на 2 л. К резиновому шлангу, которым она оснащена, подсоединяется медная трубка небольшого диаметра длиной в 1 м, ее нужно согнуть под прямым углом;
• шланг сгибается пополам, в месте сгиба фиксируется струбцина для фиксации элементов печки. Винт устанавливается так, чтобы жидкость медленно капала;
• внутрь помещают ветошь – это фитиль. Она напитывается соляркой, хорошим материалом для нее будут ватные брикеты из старого матраса;
• устанавливается дверца;
• в корпусе по центру или около самой дверцы, но не возле трубы просверливается отверстие под диаметр медной трубки;
• ветошь поджигается, на нее медленно капает топливо – так работает эта печка.

4 Каким должно быть отопление в гараже?

Для многих автомобилистов гараж – это почти второй дом. Здесь они углубляются в свое хобби, отдыхают от суеты и заботятся о машине. Поэтому в первую очередь следует подумать о комфорте самого человека, который часами находится в помещении.

Для машины отопление тоже необходимо, т.к. низкие температуры негативно влияют на ее техническое состояние и заметно сокращают срок службы.

При похолодании в гараже становится слишком влажно. На металлических деталях образуется конденсат, который провоцирует коррозионные процессы. В холодном помещении кузов машины быстро ржавеет и приходит в негодность

Чтобы гараж был сухим, следует позаботиться о хорошей гидроизоляции и обеспечить нормальную работу вентиляционной системы. Однако влага все равно попадает в помещение на колесах автомобиля. Она испаряется, и капли воды оседают на поверхностях.

Если нет обогрева, влага накапливается, из-за чего появляются грибок, плесень, ржавчина. Чтобы этого не происходило, необходимо отопление.

Низкая температура приводит к загустению масла и снижению емкости аккумулятора. Из-за этого возникают трудности с запуском двигателя, а расход топлива повышается. Поэтому имеет смысл потратить время и силы на сборку чудо-печки

Особенности эксплуатации гаража определяют требования, которые предъявляются к отопительным системам:

• Эффективность. Печь должна быстро прогревать воздух и поддерживать нужную температуру в течение нескольких часов.
• Простота эксплуатации. Приходя в гараж, его владелец должен тратить минимум времени и сил на обогрев помещения.
• Легкость в обслуживании. Печь нужно осматривать, чистить, своевременно ремонтировать, поэтому ее конструкция должна быть простой и понятной, а детали – легко заменяемыми.
• Доступность источника энергии. При выборе отопительной системы принципиальное значение имеет доступность топлива. Для гаража хорошо подойдет печь на солярке, дизтопливе или отработанном масле.
• Безопасность. В гараже всегда есть какое-то количество горючих веществ. Поскольку нередко эти помещения выполняют функции мастерских и сараев, то здесь же зачастую найдутся и легковоспламеняемые материалы. Поэтому отопление должно соответствовать всем нормам пожарной безопасности.
• Дешевизна. Затраты на обслуживание автомобиля и обустройство гаража и так высоки, поэтому экономия на отоплении без ущерба для его качества – актуальный вопрос.

Подбирая подходящий отопительный прибор, следует расставить приоритеты, т.к. идеал недостижим. Самые простые в эксплуатации – электрические обогреватели. Этот источник энергии доступен практически в любой местности.

Однако цена отопления с помощью электричества слишком высока, поэтому стоит рассмотреть другие варианты.

Галерея изображенийФото из Такой способ отопления выбирают люди, готовые потратиться на инфракрасный обогреватель и оплачивать счета за электроэнергию. Хотя приборы очень экономичны, они все же недешевы. Главное преимущество инфракрасного отопления: нагреваются предметы, а не воздух (он прогревается опосредованно, соприкасаясь с теплыми поверхностями). Это позволяет создать локальные тепловые зоныВладельцы гаражей, у которых есть возможность недорого покупать твердое топливо, мастерят старые добрые буржуйки. Такое отопление надежно, а его эффективность доказана временем. Есть и минусы: придется устанавливать дымоход, а в гараже держать запас топлива, который занимает немало местаДля обогрева гаражей, мастерских, подсобных помещений нередко покупают тепловые пушки. Есть множество моделей, работающих от газовых баллонов, электросети или на дизтопливе. Каждый владелец гаража обязательно найдет подходящий вариант. Единственный минус – высокая цена прибораМодели промышленного производства компактны, красивы, удобны в эксплуатации, но обходятся недешево. Если изготовить чудо-печку самостоятельно, получится вполне функциональная и недорогая конструкция. Единственный минус: с точки зрения дизайна она не сможет конкурировать с эстетичными промышленными моделямиОтопление инфракрасным обогревателемСамодельная буржуйка на твердом топливеГазовая теплопушка в гаражеЧудо-печка на солярке

В сборке печи на солярке своими руками есть огромный плюс: вы сами выбираете конструкцию и делаете такую модель, которая идеально подойдет для конкретных условий эксплуатации. Вам не придется адаптировать отопительный прибор или приспосабливаться к особенностям его работы.

Изготовление корпуса

Я использовал б/у-шный баллон. Газа в нем уже не было, но на всякий случай я открыл вентиль и оставил баллон так на улице на ночь.

Потом я осторожно и медленно просверлил в днище баллона отверстие. Чтобы не появлялись искры, я предварительно смочил сверло маслом. Потом я заполнил баллон водой и слил ее – это убрало остатки газа

Работайте аккуратно, старайтесь не разлить газовый конденсат, т.к. воняет он очень сильно и очень долго

Потом я заполнил баллон водой и слил ее – это убрало остатки газа. Работайте аккуратно, старайтесь не разлить газовый конденсат, т.к. воняет он очень сильно и очень долго.

Потом я вырезал пару проемов. В верхнем проеме я сделаю камеру сгорания и поставлю теплообменник, в нижнем будет горелка с поддоном. Камера вверху специально сделана такой большой, чтобы при необходимости ее можно было топить дровами, прессованными брикетами и т.п.

Потом я еще раз промыл вскрытый газовый баллон от газового конденсата.

О безопасности

Даже «правильная» самодельная печь на солярке с точки зрения правил пожарной безопасности не существует – ППБ прямо запрещают использование самодельных отопительных приборов на жидком и газообразном топливе. Само наличие такого агрегата в домашнем хозяйстве делает любую страховку от пожара, взрыва и отравления летучими веществами недействительной, а его владельца и, возможно, изготовителя, виновным во всех последствиях какого бы то ни было происшествия из-за печи. Поэтому задача изготовления самодельной дизельной печи сводится к чисто техническим мерам обеспечения ее безопасности; формальная сторона – полностью ваш риск.

О парах солярки следует упомянуть подробнее. Они не просто вонючие, они токсичны, канцерогенны и пропитывают даже старый бетон. Поэтому для жилых помещений, хранилищ пищевых продуктов, теплиц, помещений для содержания домашнего скота и птицы однозначно пригодна только и только сертифицированная к данным условиям эксплуатации дизельная печь промышленного производства, причем не стационарная для временного использования.

Стационарные отопительные приборы на жидком топливе для индивидуального дома выпускаются и могут быть изготовлены самостоятельно с учетом – см. выше. Но в таком случае они обязательно должны быть двухконтурными, т.е. передавать тепло от сгорания топлива теплоносителю, и располагаться в несгораемой пристройке с отдельным, т.е. с улицы, входом.

Виды устройства

Печка на солярке для гаража может иметь следующие типы устройства:

двухконтурная газовоздушная или тепловая пушка. Она мгновенно прогревает помещение, но использует большое количество топлива. Сложна в изготовлении, так как требует применение точёных, фрезерованных и штампованных деталей из жаропрочных материалов;
фитильная печь. Её устройство аналогично керогазу, только с увеличенным расходом горючего вещества

При её изготовлении важно соблюсти геометрические параметры всех деталей и узлов, так как в приборах, работающих с мокрым фитилём количество выделяемого тепла при увеличении габаритов прибора растёт намного быстрее, чем выделяется. Печь с недоработанной конструкцией может взорваться от перегрева

Этот недостаток ограничивает наращивание тепловой мощности;
капельный агрегат — это эффективный, экономичный в расходе топлива, несложный в техническом исполнении отопительный прибор, который вполне можно соорудить своими руками из подсобных материалов.

Что важно учесть?

Любую из конструкций можно сделать самостоятельно, было бы желание и некоторые навыки работы с инструментом и материалами. Так, в качестве основы для печи длительного горения в любом случае используется металл. Толщина должна быть не менее 4 мм, иначе печь быстро прогорит. Что касается дымохода, то его рекомендуют делать составным, то есть из нескольких частей – это упростит его чистку в будущем. Металл для него тоже должен быть достаточно толстым, иначе он не прослужит долго.

Сделать печки своими руками не представит большой сложности для человека, владеющего необходимыми навыками

Корпус для печи можно сварить из отдельных кусков металла, а также использовать старую бочку на 200 л или трубу с большим сечением. Также подойдут баллоны из-под газа. В верхней части печи будет монтироваться дымоход, а также придется сделать небольшое отверстие, которое обеспечит приток воздуха, необходимого для горения дров. Диаметр дымохода должен составлять около 15 см, а отверстия для доступа воздуха – около 10 см. Кстати, выход дымохода можно сделать сбоку.

Также важно подумать и о грузе, который будет давить на топливо. В качестве пресса подойдет тяжелый металлический круг, размерные параметры которого должны быть меньше, чем диаметр конструкции, но не намного – достаточно нескольких миллиметров

В прессе также делается небольшой воздуховод для доступа кислорода.

Печь на солярке для гаража

Печь капельница актуальна для подвалов, маленьких помещений, дачного домика, гаража, теплицы, где отсутствует отопление и электричество.

Построить печь своими руками – достаточно доступное и не затратное занятие. О том, как сделать печь капельницу на солярке самостоятельно, пойдёт речь в нашей статье.

Отличительные особенности

У печки, собранной своими руками, имеется ряд преимуществ:

• она экономит топливо;
• по желанию можно сконструировать печь любого размера, которая будет наиболее подходящим вариантом для данного помещения;
• легко транспортируется;
• простота в использовании;
• печь капельницу можно использовать для приготовления еды. Для этого при конструировании печки трубу размещают сбоку.

Схема печи капельницы на солярке. Это очень экономичная конструкция. В печной камере происходит полное сгорание соединений

При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

• аппарат должен располагаться в помещении без сквозняков;
• легковоспламеняющиеся предметы должны отсутствовать вблизи печки, желательно наличие свободного пространства рядом с ней (около полуметра);
• нельзя применять воду для тушения или охлаждения печки.

Материалы, которые понадобятся для строительства печи:

Основные инструменты, которые пригодятся для работы – это сварочный аппарат, дрель и струбцина.

Популярный аппарат, сделанный своими руками – это капельная печка из газового баллона

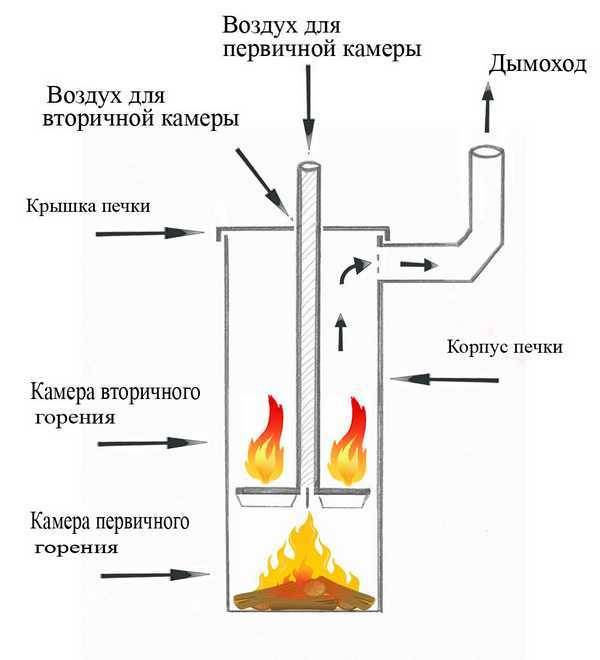

Принцип работы устройства

В нижнем резервуаре топливо закипает спустя пять минут работы. Пары масла поступают в следующий отсек, который называется горелка. Там, для лучшего сгорания, пар обогащается кислородом.

Принцип капельной подачи отработки в чашу (для увеличения нажмите на картинку)

Затем, продукты сгорания поступают в верхний отсек, а оттуда в дымоход. Наиболее высокая температура в верхнем модуле капельной печи.

Самостоятельное изготовление

Для этого понадобится бак не менее объемом 2 л. Дыма и сажи не будет во время эксплуатации печки. В процессе розжига печки – будет, поэтому этот процесс рекомендуют проводить на улице.

В фитильную чашку поступает солярка из топливного бака. С помощью дозатора можно регулировать количество поступающего топлива. В чашке сгорания топливо нагревается до образования газообразной смеси, которая далее поступает в камеру сгорания. Спираль, которая находится вверху камеры, нагревается до температуры 800 °С. Дым улетучивается через дымоход.

Можно самостоятельно смастерить аппарат массой шесть килограмм. Солярка является топливом с достаточно высокой плотностью, поэтому ее расходование минимально. В целом, такая печь – это эффективная и легко транспортируемая конструкция.

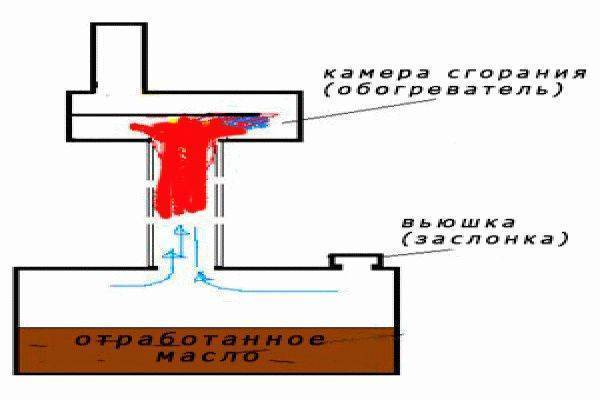

Печка капельница на отработанном масле

Одним из видов дешевого топлива является отработанное масло. Печка может нагреться до 800-900 °С. На выходном отверстии температура будет 90 °С.

Залить порцию масла и добавить 50-100 г вещества для разжигания (спецжидкость, печное топливо, керосин или дизельное топливо). Это нужно для быстрого розжига печи. Подождать пока процесс горения стабилизируется. Затем можно залить следующую порцию.

Если есть пролитое масло, его нужно сразу же удалить. Горение происходит внутри трубы. Это безопасный процесс. Расход топлива от 0,5 до 1,5 литра в час. Когда печка разгорится, можно подогревать воду.

Печка капельница на отработанном масле

Рекомендованные к использованию: соляровое масло, мазут, отработанное масло, печное топливо. Нельзя применять – бензин, ацетон или другие растворители. Следует избегать попадания воды в топливо.

В специальной литературе есть большое количество подробных инструкций о том, как сделать печь капельницу своими руками. Каждая из таких конструкций уникальна, имеет свои преимущества и недостатки. Можно воспользоваться и магазинным вариантом печки, но доработать его по своему усмотрению.

Рекомендации по выбору печи

• Из всех печей на солярке для обогрева жилых помещений четко подойдет лишь одна – тепловая пушка непрямого нагрева. Отопительные аппараты типа «Солярогаз» могут применяться как временный вариант, если в комнате есть вентиляция.
• Для гаража, бокса или дачи лучше делать капельные обогреватели своими руками. Несмотря на популярность, мы не можем посоветовать вам самодельную чудо-печку. Этот агрегат слишком опасен и за время своего существования спалил не один гараж.
• Дизельная тепловая пушка – единственно верное решение, когда нужно обогреть большую площадь в здании, где нет других энергоносителей.
• Если печь капельного типа переделать в котел и подключить к системе водяного отопления, то можно с ее помощью обогревать жилой дом. Источник тепла выносится в пристройку или отдельно стоящее здание, где запахи дизеля никому не помешают.
• Надо понимать, что все жидкотопливные обогреватели требуют периодической чистки от сажи, обильно покрывающей внутренние поверхности камер сгорания и дымовых каналов. Исключение – заводская мини-печка на солярке, где придется менять перегорающие фитили.

Преимущества и недостатки

К положительным качествам чудо-печи принадлежат:

1. Не требует подключения к централизованному отоплению или к электричеству.
2. Небольшие компактные размеры.
3. Доступное и недорогое топливо.
4. Низкая цена.
5. Наличие винта, позволяющего регулировать интенсивность подачи тепла.
6. Возможность использовать прибор для подогрева пищи или воды.
7. Не нужно сооружать дымоход, поскольку от печи нет открытого огня.
8. Мобильность устройства.
9. Низкий вес.
10. Экономный расход топлива, порядка от 200 до 400 г/ час.
11. Удобно эксплуатировать.
12. Для установки не требуется брать специальные разрешения и согласовывать проект с соответствующими инстанциями.

Имеются и недостатки, например:

1. Прибор не следует использовать для постоянного отопления помещения, поскольку от него исходит неприятный запах и возможно попадание дыма в воздух.
2. Требует периодической замены фитилей.
3. Время от времени устройство следует чистить.
4. Требует специально оборудованного места и четкого соблюдения норм пожарной безопасности.
5. Неприятный запах.

Устройство печи на солярке

Характеристики печи

Подобный агрегат отличается небольшими габаритами и малым весом. Он имеет довольно простую конструкцию. В стальном корпусе установлены открытый резервуар и топливный бак, которые соединяются между собой как сообщающиеся сосуды.

Для ограничения поступления горючего вещества из бака выходной патрубок оборудован специальным клапаном. От керогаза печи досталась горелка, питающаяся соляркой. Этот элемент представляет собой надежный фитиль, у которого нижняя часть погружена в бак с топливом.

После открывания вентиля в рабочую емкость начнет подаваться горючее. Специальный шнур, предварительно намотанный на основание в виде цилиндра, быстро его впитывает. Через несколько минут можно проводить розжиг печи. Никаких приспособлений для этого не требуется, ведь все делается вручную.

Чтобы устройство на дизельном топливе прогрелось до нужной температуры, придется немного подождать. Мощность агрегата регулируется вентилем. Он же является ее выключателем.

Минусом устройства можно назвать затухание горелки через 10 минут после того, как закончится солярка. Чтобы как-то компенсировать этот недостаток, многие изготовители прямо над горелкой устанавливают металлическую решетку, которая в случае необходимости позволит нагреть воду в какой-либо емкости.

Одной из таких чудо-печей является модель «Солярогаз ПО-1,8», сделанная в России. Максимальная мощность подобного агрегата не превышает 1,8 кВт. На фотографии ниже вы можете ознакомиться с этим устройством.

Вывод

Итак, в каких же случаях обогрев соляркой оправдан? Пищу готовить на дизельном топливе нельзя однозначно. Первый: допустим, вам поставляют бесплатно, ну, скажем, американскую сланцевую солярку, а заготовки топлива не месте по тем или иным причинам невозможны. Второй: другого топлива просто нет и не предвидится. При любых других обстоятельствах вопрос об использовании дизтоплива для отопления следует рассматривать в самую последнюю очередь.
