Как собрать цветомузыку?

Простейшие схемы

Простая цветомузыка, которую можно собрать, имеет один светодиод, питается от источника постоянного тока напряжением 6–12 В.

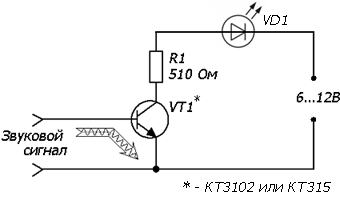

Простейшая схема на один светодиод

Можно собрать вышеприведенную схему, используя светодиодную ленту и подобрав необходимый транзистор. Недостатком является то, что существует зависимость частоты мигания светодиодов от уровня звука. Другими словами, полноценный эффект можно наблюдать только при одном уровне звучания. Если снизить громкость, то будет редкое мигание, а при повышении громкости останется постоянное свечение.

Убрать этот недостаток можно при помощи трехканального преобразователя звука. Ниже приведена простейшая схема, собрать ее своими руками на транзисторах несложно.

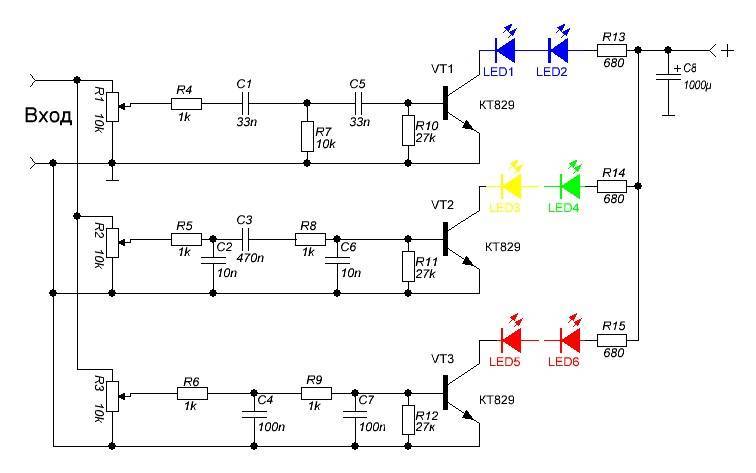

Схема цветомузыки с трехканальным преобразователем звука

Для данной схемы необходим источник питания на 9 вольт, который позволит светиться светодиодам в каналах. Чтобы собрать три усилительных каскада, понадобятся транзисторы КТ315 (аналог КТ3102). В качестве нагрузки используются разноцветные светодиоды. Для усиления использован понижающий трансформатор. Резисторы выполняют функцию регулировки вспышек светодиодов. В схеме стоят фильтры для пропускания частот.

Можно улучшить схему. Для этого надо добавить яркость лампочками накаливания на 12 В. Понадобятся тиристоры управления. Все устройство необходимо запитать от трансформатора. По такой наипростейшей схеме можно уже работать. Цветомузыка на тиристорах может быть собрана даже начинающим радиотехником.

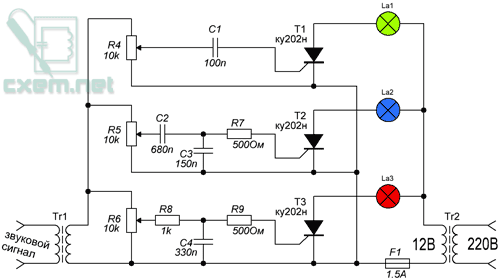

Схема цветомузыки с тиристорным управлением

Как сделать цветомузыку на светодиодах своими руками? Первое, что необходимо сделать – это подобрать электрическую схему.

Ниже приведена схема светомузыки с RGB-лентой. Для подобной установки необходим источник питания на 12 вольт. Она может работать в двух режимах: как светильник и как цветомузыка. Режим выбирается переключателем, установленным на плате.

Электрическая схема со светодиодной лентой для ЦМУ

Схема “бегущие огни”.

Автомат “бегущие огни” – еще одно популярное устройство. Его основным предназначением изначально было создание цветовых эффектов, для оформления диско – вечеринок Так что, хотя и с небольшой натяжкой, “бегущие огни” тоже можно отнести к разряду “цветомузык”. Схема на логических элементах И-НЕ и триггерах, дает возможность регулировать частоту переключений(скорость “бегущего огня”) вручную.

Схема выполнена на двух триггерах микросхемы D2(К155ТМ2) и дешифраторах управления на D1(К155ЛА3), а скорость переключения задаются частотой мультивибратора на микросхеме D3(К155ЛА3). Частота импульсов на выходе мультивибратора на D3 зависит от постоянной времени частотозадающей цепи R10-R11-С6. Скорость переключения ламп можно регулировать при помощи переменного резистора R10. Уменьшая его сопротивление можно увеличивать скорость переключения, увеличивая – снижать.

Питающий трансформатор Тр1 понижающий с напряжением на первичной обмотке 220в, вторичной 6-8 в, мощностью от 5 ватт. Напряжение 5 вольт для питания микросхем получается с помощью стабилизатора КРЕН5А, или его аналога. Транзисторы – КТ315Б, тиристоры – КУ202Н, конденсаторы и резисторы – любого типа.

Использование каких – либо материалов этой страницы, допускается при наличии ссылки на сайт “Электрика это просто”.

22.05.2019 colorMusic_v2.10: • Исправлен глюк с большим количеством светодиодов на МЕГЕ

Добавлена плавность режиму цветомузыки по частотам! Настройка SMOOTH_STEP
Добавлен режим стробоскопа с целой кучей настроек!

Добавлено управление с ИК пульта! Купить пульт можно по этой ссылке , цена вопроса 50р
7 режим – Режим подсветки
8 режим – Режим бегущих частот
9 режим – Анализатор спектра (Версия 2.1)
У некоторых режимов появились подрежимы
Возможна работа БЕЗ потенциометра. Читайте ниже в инструкции по эксплуатации

Настройки сохраняются в память (энергонезависимую)

Улучшена производительность, почищен мусор
в 7 режиме радугу можно остановить и пустить вспять

Добавлена настройка RESET_SETTINGS для сброса настроек в случае некорректной работы. Читайте ниже в FAQ

11.05.2018 ночь colorMusic_v2.5:

Код оптимизирован, библиотеки FastLED и IRremote заменены на более оптимальные Adafruit_NeoPixel и IRLremote (для работы версии 2.5 и выше необходимо установить новые библиотеки из общей папки с библиотеками!)
ИК пульт теперь срабатывает почти в 100% случаев вместо прежних 30%
Поддержка максимум 410 светодиодов

11.05.2018 день colorMusic_v2.6:

Возвращена библиотека FastLED (как оказалось, функции FastLED работают гораздо быстрее, чем NeoPixel, а также поддерживает такое же количество светодиодов!)
ИК пульт всё ещё срабатывает почти в 100%, по сравнению с 30% в версиях 2.0-2.4
Поддержка максимум 410 светодиодов (работа может быть нестабильной)

Исправлен небольшой баг

Добавлено сохранение состояния “включено/выключено” в энергонезависимую память. Штука опциональная, в настройках можно выключить (настройка KEEP_STATE)

28.09.2018 colorMusic_v2.7 (by Евгений Зятьков):

Настройка пульта внесена в скетч, тип пульта настраивается в IR_RCT
Добавлена поддержка Arduino Mega и Pro Micro
Исправлены мелкие баги

22.11.2018 colorMusic_v2.8:

• Добавлено ограничение тока для всей системы, настройка CURRENT_LIMIT • Слегка оптимизированы настройки

22.05.2019 colorMusic_v2.10: • Исправлен глюк с большим количеством светодиодов на МЕГЕ

Крутейшая свето- цветомузыка на Arduino и адресной светодиодной ленте WS2812b. Работает с лентой любой длины (до 450 светодиодов (версия 1.1), до 350 светодиодов (версия 2.0)), и может быть размещена в любом месте в квартире или автомобиле.

Режимы работы (переключаются кнопкой или с ИК пульта (версия 2.0)):

VU meter (столбик громкости): от зелёного к красному
VU meter (столбик громкости): плавно бегущая радуга
Светомузыка по частотам: 5 полос симметрично
Светомузыка по частотам: 3 полосы
Светомузыка по частотам: 1 полоса
Стробоскоп (Версия 2.0)
Подсветка (Версия 2.0)

Постоянный цвет
Плавная смена цвета
Бегущая радуга

Бегущие частоты (Версия 2.0)
Анализатор спектра (Версия 2.1)

Плавная анимация (можно настроить)
Автонастройка по громкости (можно настроить)
Фильтр нижнего шума (можно настроить)
Автокалибровка шума при запуске (можно настроить)
Поддержка стерео и моно звука (можно настроить)
Лента не гаснет полностью (Версия 2.0)
(Версия 2.1) все настройки сохраняются в памяти и не сбрасываются при перезагрузке

Сохранение настроек происходит при выключении кнопкой звёздочка (*)
А также через 30 секунд после последнего нажатия на любую кнопку ИК пульта

Краткое описание радиоэлементов

Радиоэлементы для электрической схемы вполне доступны, приобрести их в ближайшем магазине электротоваров не составит труда.

Для цветомузыкального сопровождения подойдут проволочные резисторы мощностью 0,25–0,125 Вт. Величину сопротивления всегда можно определить по цветным полоскам на корпусе, зная порядок их нанесения. Подстроечные резисторы бывают как отечественные, так и импортные.

Конденсаторы, выпускаемые промышленностью, делятся на оксидные и электролитические. Подобрать нужные не составит труда, проделав элементарные расчеты. Некоторые оксидные конденсаторы могут иметь полярность, которую необходимо соблюдать при монтаже.

Диодный мост можно взять уже готовый, но если его нет, то выпрямительный мост несложно собрать, используя диоды серии КД или 1N4007. Светодиоды берутся обычные, с разноцветным свечением. Использование cветодиодных RGB-лент – перспективное направление в радиоэлектронике.

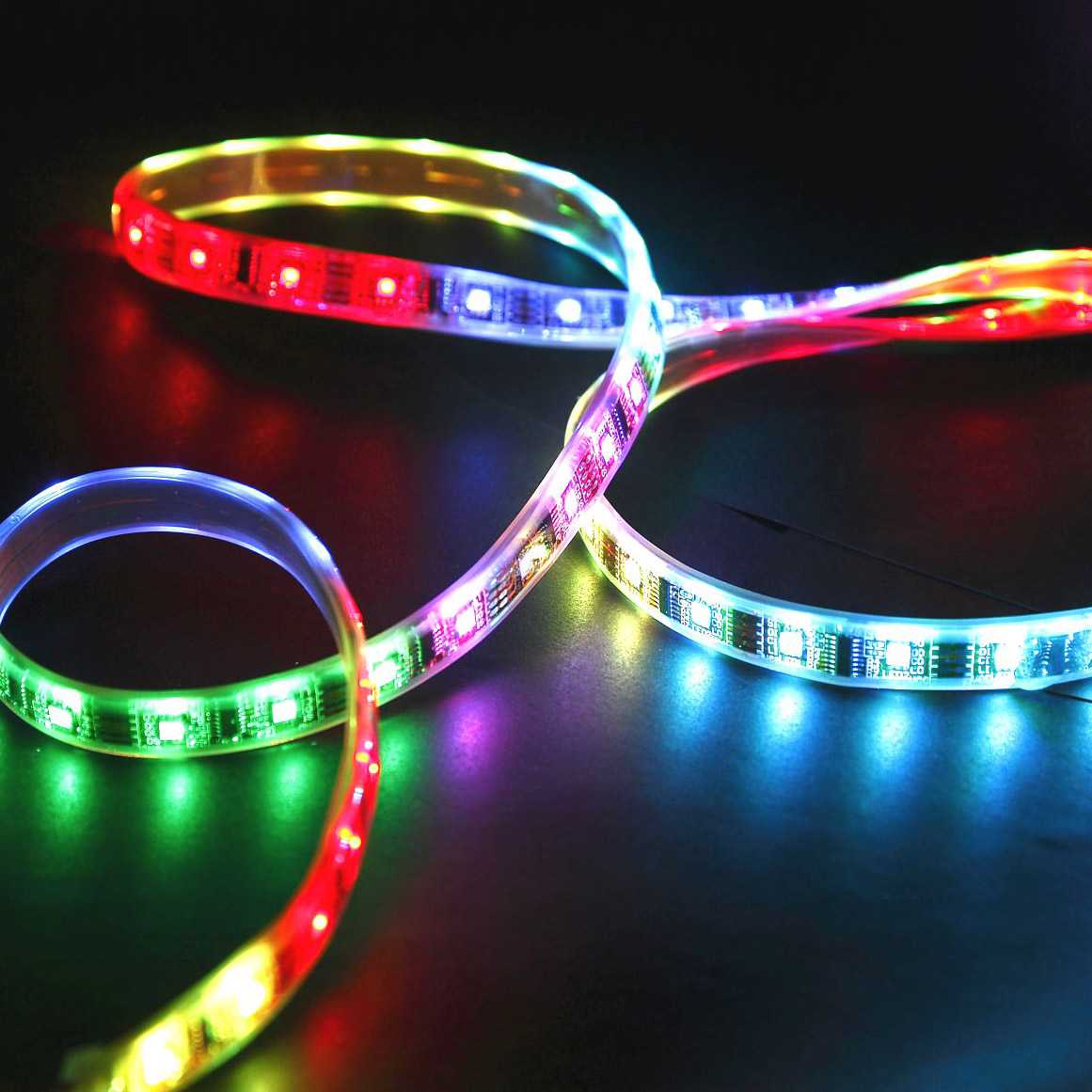

Светодиодная RGB-лента

Цветомузыка из светодиодов

Оригинальная схема для изготовления красивой цветомузыки. В данном случае нужен корпус, который делается из оргстекла. Приступим:

Подбираем две пластины размерами 5х15 см и две пластины квадратные 5х5 см;
В одной из деталей делается пару отверстий (для питания и наушников);
Матируем и шкурим все пластины;
Находим светодиоды, которые тоже матируем для лучшего эффекта;
Корпус собираем с помощью термопистолета, который идеально подходит для работ с оргстеклом;
Собираем теперь электрическую схему для цветомузыки по этой схеме:

Как сделать цветомузыку самому

Подключаем провод от наушников с соответствующим разъемом к автомагнитоле и наслаждаемся эффектом.

Корпус из оргстекла можно установить в салоне авто, где угодно. Все будет зависеть от индивидуальных предпочтений, длины провода и т.д. В процессе работ надо обязательно учитывать следующее:

Выходное напряжение адаптера и номинальное напряжение каждого из диодов должно быть взаимосвязано. Другими словами, общее число диодов, задействованных в схеме, должно равняться отношению выходного напряжения адаптера.

Схема с сигналом от динамика

Самодельные цветомузыкальные установки

Еще одна популярная схема создания цветомузыки. Делаем следующее:

Берем сигнал с динамиков(см.Как выбрать динамики для автомагнитолы своими силами).

УЗП* — Усилитель звуковой платы

Устраивает переключатель так, чтобы он включал светодиоды по музыке;
Подбираем сопротивление по схеме ниже, где указан номинал для включения одного диода;

Как сделать цветомузыку в домашних условиях

Схема “цветомузыки” на тиристорах КУ202Н, с активными частотными фильтрами и усилителем тока.

Схема предназначена для работы от линейного звукового выхода(яркость ламп не зависит от уровня громкости).
Рассмотрим подробнее, как она работает.

Звуковой сигнал подается с линейного выхода на первичную обмотку разделительного трансформатора.
С вторичной
обмотки трансформатора сигнал поступает на активные фильтры, через резисторы R1, R2, R3
регулирующие его уровень. Раздельная регулировка необходима для настройки качественной работы устройства,
путем выравнивания уровня яркости, каждого из трех каналов.

С помощью фильтров происходит разделение сигналов
по частоте – на три канала. По первому каналу идет самая низкочастотная составляющая сигнала –
фильтр обрезает все частоты выше 800 гц. Настройка фильтра производится с помощью подстроечного
резистора R9. Номиналы конденсаторов С2 и С4 в схеме указаны – 1 мкФ, но как показала практика – их емкость следует увеличить,
минимум, до 5 мкф.

Фильтр второго канала настроен на среднюю частоту –
примерно от 500, до 2000 гц. Настройка фильтра производится с помощью подстроечного
резистора R15. Номиналы конденсаторов С5 и С7 в схеме указаны – 0,015 мкФ, но их емкость следует увеличить,
до 0,33 – 0,47 мкф.

По третьему, высокочастотному каналу проходит все что выше 1500(до 5000) гц.
Настройка фильтра производится с помощью подстроечного
резистора R22. Номиналы конденсаторов С8 и С10 в схеме указаны – 1000пФ, но их емкость следует увеличить,
до 0,01 мкФ.

Далее, сигналы каждого канала в отдельности детектируются(используются германиевые транзисторы серии д9), усиливаются и подаются на оконечный каскад.

Оконечный каскад выполняется на мощных транзисторах, либо на тиристорах. В данном случае, это
тиристоры КУ202Н.

Далее, идет оптическое устройство, конструкция и внешний которого зависит от фантазии конструктора,
а начинка(лампы, светодиоды) – от рабочего напряжения и максимальной мощности выходного каскада.
В нашем случае – это лампы накаливания 220в, 60вт(если установить тиристоры на радиаторы – до 10 шт на канал).

Приобретение готового ЦМУ

Если нет желания сделать цветомузыку для использования в домашних условиях, можно приобрести ЦМУ, то есть цветомузыкальную установку. Это готовое функциональное решение, в составе которого присутствует контроллер. Он будет обрабатывать звук, преобразуя его в светомузыкальное визуальное представление. В процессе воспроизведения света будет меняться его интенсивность и цветовое решение, создавая тем самым эффект самой настоящей дискотеки. Также в состав устройства ЦМУ входит панель со встроенными диодами.

В основе данных приспособлений может находиться спектральное разложение по частотам, где каждой из них будет соответствовать определенное цветовое решение или предварительно заданные регулировки с самыми разными эффектами и их чередованием. Осуществлять их настройку можно посредством входящего в комплект пульта дистанционного управления.

Важно! Современные ЦМУ очень просты в процессе инсталляции и настройки. Это идеальное решение для организации домашней вечеринки или дискотеки

Шаги

Определитесь с размером вашего гирляндного шоу. Можно увешать гирляндами весь дом – как внутри, так и снаружи – или выбрать отдельный участочек на вашем доме и в палисаднике. Запомните следующее, пока планируете свое гирляндное шоу:

Полоса – секция гирлянд, которая может индивидуально контролироваться. Например, отдельная ветка в дворике может быть полосой, если вы увесили ее одним набором гирлянд.
Все гирлянды в полосе работают как единая секция. К сожалению, вы не можете зажечь отдельную гирляндную лампочку.
Полосы от 32 до 64 – отличный размер, с которого стоит начать, если вы никогда не программировали зажигание гирлянд в соответствии с музыкой. Любые полосы, которые больше, нежели эти, приведут к тому, что вы проклянете день, когда решили взяться за проект (или день, когда жена заставила вас за него приняться).

Обратитесь за помощью. Этот проект может оказаться очень значительным и затруднительным, потому сначала вы можете быть ошеломлены. Привлеките друзей и членов семьи или зарегистрируйтесь на форумах, указанных ниже, где вам могут помочь.
В зависимости от степени сложности, дайте себе от 2 до 6 месяцев для подготовки, прежде чем ваше гирляндное шоу будет полностью завершено. Звучит ужасающе, но именно столько времени вам понадобится.

Установите программное обеспечение. Если вы специалист низкого технического уровня, купите программное обеспечение, которое поможет вам запрограммировать мигание гирлянд. Существует также бесплатная программа для самодельных систем (смотрите раздел ссылок). Коль вы амбициозны и претендуете на звание техмастера, кодифицируйте данную программу вручную на любом основном языке программирования. Тем не менее, запомните, что вы не сможете использовать данный вариант для предварительно собранных изделий, так как большая часть их протоколов имеет закрытый исходный код.

Схема “бегущие огни”.

Автомат “бегущие огни” – еще одно популярное устройство. Его основным предназначением изначально было создание цветовых эффектов, для оформления диско – вечеринок Так что, хотя и с небольшой натяжкой, “бегущие огни” тоже можно отнести к разряду “цветомузык”. Схема на логических элементах И-НЕ и триггерах, дает возможность регулировать частоту переключений(скорость “бегущего огня”) вручную.

Схема выполнена на двух триггерах микросхемы D2(К155ТМ2) и дешифраторах управления на D1(К155ЛА3), а скорость переключения задаются частотой мультивибратора на микросхеме D3(К155ЛА3). Частота импульсов на выходе мультивибратора на D3 зависит от постоянной времени частотозадающей цепи R10-R11-С6. Скорость переключения ламп можно регулировать при помощи переменного резистора R10. Уменьшая его сопротивление можно увеличивать скорость переключения, увеличивая – снижать.

Питающий трансформатор Тр1 понижающий с напряжением на первичной обмотке 220в, вторичной 6-8 в, мощностью от 5 ватт. Напряжение 5 вольт для питания микросхем получается с помощью стабилизатора КРЕН5А, или его аналога. Транзисторы – КТ315Б, тиристоры – КУ202Н, конденсаторы и резисторы – любого типа.

Использование каких – либо материалов этой страницы, допускается при наличии ссылки на сайт “Электрика это просто”.

Цветомузыка самодельная в салоне собственного авто будет интересна всем любителям красивой дискотечной музыки. Сделать ее своими руками совершенно несложно. Цветомузыка в домашних условиях может быть быстро и легко собрана, если знать некоторые нюансы схемы и ее правильной установки.

Источник питания

Мощность источника питания с напряжением Uвых = 12…15V выбирают исходя из тока потребления светоизлучателями, с которыми будет работать устройство – с одноцветными или RGB-светодиодными лентами, мощными светодиодами или с лампами накаливания. В показанном на схеме варианте выходы DA6 работают в режиме «Dot Mode» – вход «MODE» (выв.9 DA6) не используется – мощность источника определятся током потребления схемой устройства плюс ток потребления одним светоизлучателем. Если, например, в устройство ввести дополнительную опцию, установив переключатель между входом «MODE» (выв.9 DA6) и входом «Vcc» (выв.3DA6 – плюс питания), то замкнутый переключатель установит выходы DA6 в режим работы «Bar Mode». В этом случае мощность источника питания должна определяться током потребления схемой и одновременно включенными десятью светоизлучателями. Выходной ток источника питания обычно выбирают с двукратным запасом.

От внешнего источника с Uвых = 12…15V запитан узел управления (DA6 и VT10 – VT19) светоизлучателями (EL1 – EL10). Это напряжение поступает на первый стабилизатор DA4 типа 7809 с Uвых.стаб = 9V для генератора пилообразного напряжения (VT5, VT6, DA3.1), для узла ШИМ-управления яркостью (DA3.2, DA5), а также для узла, формирующего динамический режим работы светоизлучателей (DD2, DD3 и VT7-VT9). Стабилизатор напряжения DA4 установлен на небольшой теплоотвод.

Далее напряжение поступает на второй стабилизатор DA2 типа 78L06 с Uвых.стаб = 6V. Это напряжение используется для питания микрофонного усилителя со схемой АРУ (DA1, VT1), трех узкополосных фильтров (DD1) и активных детекторов (VT2 – VT4).

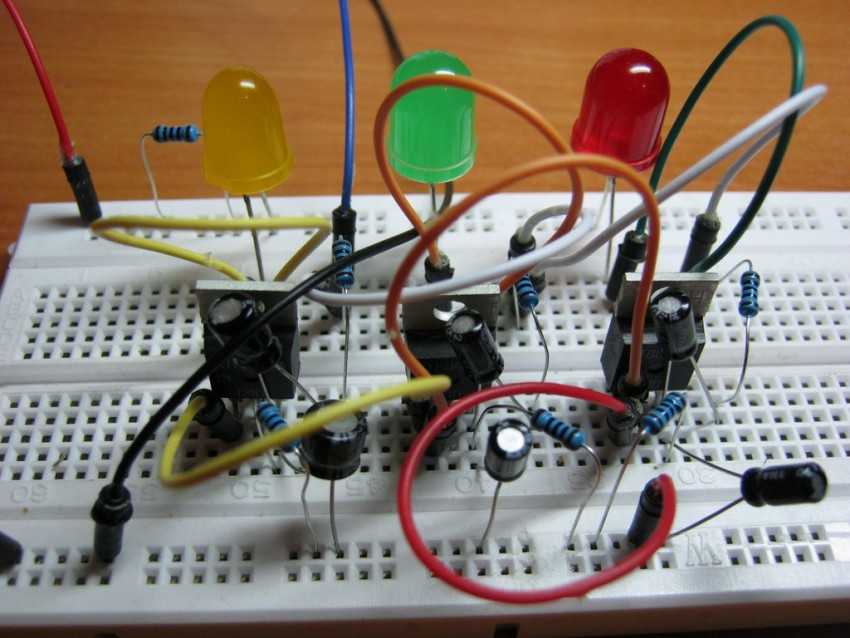

Простая трёхканальная схема

Избавиться от недостатков предыдущей схемы позволяет трёхканальный преобразователь звука. Самая простая схема цветомузыки с разделением звукового диапазона на три части показана на рисунке.

Входной сигнал подаётся на вторичную обмотку трансформатора, который выполняет две функции: гальванически развязывает два устройства и усиливает звук с линейного выхода. Далее сигнал поступает на три параллельно включенных фильтра, собранных на базе RC-цепей. Каждый из них работает в определённой полосе частот, которая зависит от номиналов резисторов и конденсаторов. Низкочастотный фильтр пропускает звуковые колебания частотой до 300 Гц, о чем свидетельствует мигание красного светодиода. Через фильтр средних частот проходит звук в диапазоне 300-6000 Гц, что проявляется в мерцании синего светодиода. Высокочастотный фильтр пропускает сигнал, частота которого больше 6000 Гц, что соответствует зелёному светодиоду. Каждый фильтр оснащен подстроечным резистором. С их помощью можно задать равномерное свечение всех светодиодов, независимо от музыкального жанра. На выходе схемы все три отфильтрованных сигнала усиливаются транзисторами.

Если питание схемы осуществляется от низковольтного источника постоянного тока, то трансформатор можно смело заменить однокаскадным транзисторным усилителем.

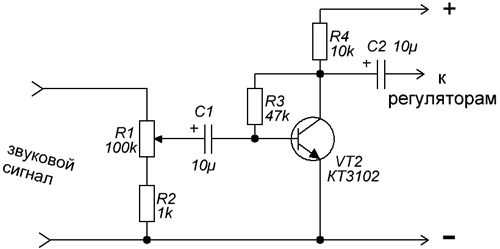

В случае когда необходимо усилить сигнал с микрофона, ко входу предыдущей схемы подключают электретный микрофон, подавая на него потенциал от источника питания. Схема двухкаскадного предварительного усилителя показана на рисунке.

Сложные схемы

Метод с применением светодиодной ленты

Существуют сложные способы изготовления цветомузыки на светодиодах своими руками, которые подойдут для более продвинутых любителей электроники. Они несколько затратнее и трудоёмкие, но и результат будет стоить затраченных усилий.

Понадобится следующий инвентарь:

Транзистор КТ817
Светодиодная лента
Несколько кабелей
Обычная вилка от 3,5 мм наушников

Спаиваем транзистор согласно ниже приведённой схемы, прикрепляем светодиодную ленту и можем наслаждаться музыкой.

Существует и более сложная и интересная схема для изготовления цветомузыки. Берём пять диодов на 3v, каждый диаметром по 5 мм, и транзистор КТ815, который будет усиливать нашу установку. В качестве источника энергии используем две пальчиковые батарейки.В нашем устройстве будет по два синих и зелёных диода, и один красный.

Как изготовить светомузыку своими руками по простым схемам

instrument.guru > Своими руками > Как изготовить светомузыку своими руками по простым схемам

Как сделать цветомузыку и порадовать знакомых? В современной радиотехнике существует огромное разнообразие радиоэлементов и светодиодов.

Используя достижения электроники, радиолюбители могут изготовить ЦМУ своими руками.

Большой диапазон цветов, яркий и насыщенный свет, высокая скорость срабатывания различных элементов, низкое потребление энергии. Этот список достоинств можно продолжать бесконечно.

Принцип работы цветомузыки
Простейшие схемы цветомузыки
Сборка цветомузыки для автомобиля

Принцип работы цветомузыки

Светодиоды, собранные по схеме, моргают от имеющегося источника звука (это может быть плеер или магнитола и колонки) с определённой частотой. Преимущества использования светодиодов перед используемыми ранее в установках:

световая насыщенность света;
обширный цветовой диапазон;
хорошая скорость;
малая энергоёмкость.

Простейшие схемы цветомузыки

Простая светомузыка, которую можно собрать, имеет один светодиод, питается от источника постоянного тока напряжением 6 — 12 В.

Можно собрать схему, используя светодиодную ленту и подобрав необходимый транзистор. Недостатком является то, что существует зависимость частоты мигания светодиодов от уровня звука.

Иначе сказать, что полноценный эффект можно наблюдать только при одном уровне звучания.

Если снизить громкость, то будет редкое мигание, а при повышении громкости останется постоянное свечение. Убрать этот недостаток можно при помощи трёхканального преобразователя звука.

Работаем по простейшей схеме на транзисторах с использованием фильтров. Для того чтобы её собрать, необходим источник питания на 9 вольт, который позволит светиться светодиодам в каналах. Чтоб собрать три усилительных каскада понадобятся транзисторы КТ315 (аналог КТ3102). В качестве нагрузки используются разноцветные светодиоды.

Для усиления использован понижающий трансформатор. Резисторы выполняют функцию регулировки вспышек светодиодов. В схеме стоят фильтры для пропускания частот. Можно улучшить схему и добавить яркость, для этого используются лампочки накаливания на 12 В. Понадобятся тиристоры управления. Всё устройство необходимо запитать от трансформатора.

По такой простой схеме с фильтром можно уже работать.

Цветомузыка на тиристорах, может быть собрана даже начинающим радиотехником. Первое, что необходимо сделать — это подобрать электрическую схему. Для подобной установки необходим источник питания на 12 вольт. Она может работать в двух режимах: как светильник и как цветомузыка. Режим выбирается переключателем, установленным на плате.

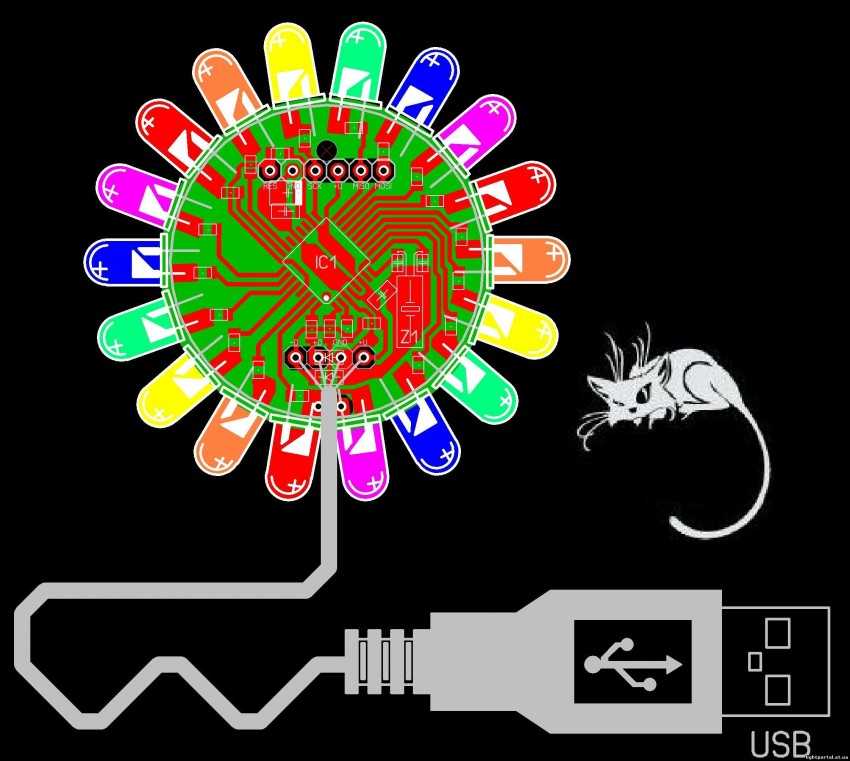

При изготовлении светомузыки для дома необходимо сделать печатную плату. Для этого нужно взять фольгированный стеклотекстолит размерами 50 х 90 мм и толщиной 0,5 мм. Процесс изготовление платы состоит из нескольких этапов:

подготовка фольгированного текстолита;
сверление отверстий под детали;
нанесение дорожек;
травление.

Плата готова, комплектующие закуплены. Теперь начинается самый ответственный момент – распайка радиоэлементов. От того, как аккуратно они будут установлены и запаяны, будет зависеть окончательный результат. Собираем нашу печатную плату с напаянными на ней компонентами в плафон, который имеется дома.

Радиоэлементы для электрической схемы вполне доступны, их приобрести не составит труда в ближайшем магазине электротоваров .

Для цветомузыкального сопровождения подойдут проволочные резисторы мощностью 0,25 – 0,125 Вт. Величину сопротивления всегда можно определить по цветным полоскам на корпусе, зная порядок их нанесения. Подстроечные резисторы бывают как отечественные, так и импортные .

Использование cветодиодных RGB-лент – перспективное направление в радиоэлектронике.

Сборка цветомузыки для автомобиля

Если получилось порадовать цветомузыкой из светодиодной ленты своими руками, то подобную установку со встроенной магнитолой можно собрать для машины. Её легко собрать и быстро настроить.

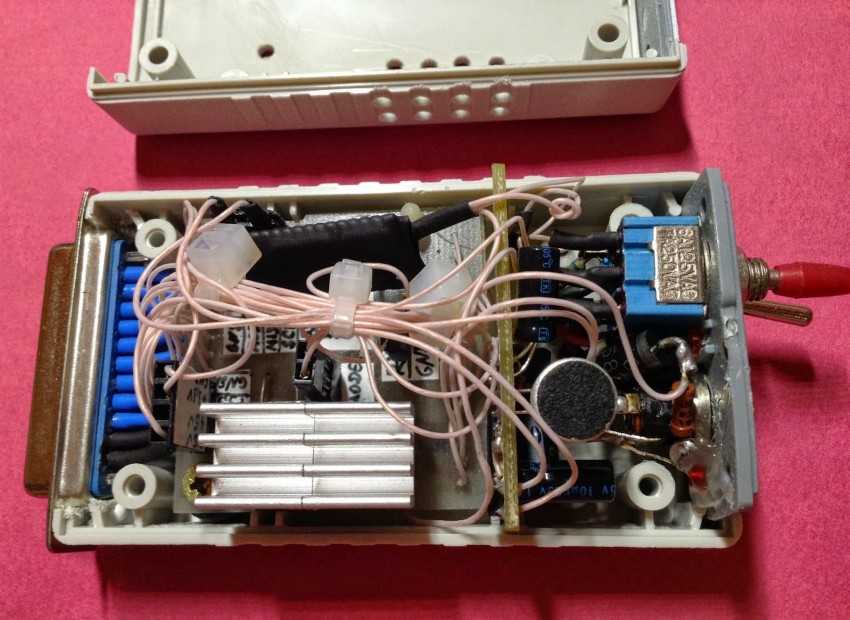

Предлагается разместить приставку в пластиковом корпусе, который можно купить в отделе электрорадиотехники. Установка надёжно защищена от влаги и пыл. Её несложно установить за приборной панелью автомобиля.

Отличный световой эффект достигается, если использовать разноцветную (RGB) ленту. Корпус также можно изготовить самостоятельно, используя оргстекло.

Подбираются пластины нужных габаритов, в первой из деталей делаются два отверстия (для питания), зашкуриваются все детали. Собираем всё с помощью термопистолета. Корпус готов.

Цветомузыка своими руками, видео:

Сложные схемы

Метод с применением светодиодной ленты

Существуют сложные способы изготовления цветомузыки на светодиодах своими руками, которые подойдут для более продвинутых любителей электроники. Они несколько затратнее и трудоёмкие, но и результат будет стоить затраченных усилий.

Понадобится следующий инвентарь:

Транзистор КТ817
Светодиодная лента
Несколько кабелей
Обычная вилка от 3,5 мм наушников

Существует и более сложная и интересная схема для изготовления цветомузыки. Берём пять диодов на 3v, каждый диаметром по 5 мм, и транзистор КТ815, который будет усиливать нашу установку. В качестве источника энергии используем две пальчиковые батарейки.В нашем устройстве будет по два синих и зелёных диода, и один красный.

Приобретение готового ЦМУ

Если нет желания сделать цветомузыку для использования в домашних условиях, можно приобрести ЦМУ, то есть цветомузыкальную установку. Это готовое функциональное решение, в составе которого присутствует контроллер. Он будет обрабатывать звук, преобразуя его в светомузыкальное визуальное представление. В процессе воспроизведения света будет меняться его интенсивность и цветовое решение, создавая тем самым эффект самой настоящей дискотеки. Также в состав устройства ЦМУ входит панель со встроенными диодами.

В основе данных приспособлений может находиться спектральное разложение по частотам, где каждой из них будет соответствовать определенное цветовое решение или предварительно заданные регулировки с самыми разными эффектами и их чередованием. Осуществлять их настройку можно посредством входящего в комплект пульта дистанционного управления.

Важно! Современные ЦМУ очень просты в процессе инсталляции и настройки. Это идеальное решение для организации домашней вечеринки или дискотеки

Шаг 2: Детали и инструменты

Для этого проекта требуются следующие части и инструменты. Общая стоимость всего проекта составила 30 американских долларов или 2000 российских рублей по курсу на ноябрь 2018 года. Цены могут различаться в зависимости от магазина, в котором вы покупаете детали. Длина будущей светодиодной ленты зависит от ваших требований.

Цветомузыка на Ардуино – Комплектующие:

1x Arduino nano или uno (или любая другая плата, совместимая с arduino);
1X RGB светодиодная лента (длина по вашему выбору);
3x NPN транзистор (TIP 31C, TIP122 или любые другие совместимые);
2x 3,5-миллиметровый аудиоразъем;
3х резистор 1К;
2x AUX-кабель (для подключения устройства к аудиовыходу);
1x 12v блок питания (может быть батарея или адаптер);
провод;
подходящий корпус;
перфорированная доска.

Инструментальные средства:

паяльник;
паяльная проволока;
горячий клей-пистолет;
вращающийся инструмент (Dremel);
резак для проволоки или стриппер;
плоскогубцы.

Цветомузыка из светодиодов

Оригинальная схема для изготовления красивой цветомузыки. В данном случае нужен корпус, который делается из оргстекла. Приступим:

Подбираем две пластины размерами 5х15 см и две пластины квадратные 5х5 см;
В одной из деталей делается пару отверстий (для питания и наушников);
Матируем и шкурим все пластины;
Находим светодиоды, которые тоже матируем для лучшего эффекта;
Корпус собираем с помощью термопистолета, который идеально подходит для работ с оргстеклом;
Собираем теперь электрическую схему для цветомузыки по этой схеме:

Как сделать цветомузыку самому

Подключаем провод от наушников с соответствующим разъемом к автомагнитоле и наслаждаемся эффектом.

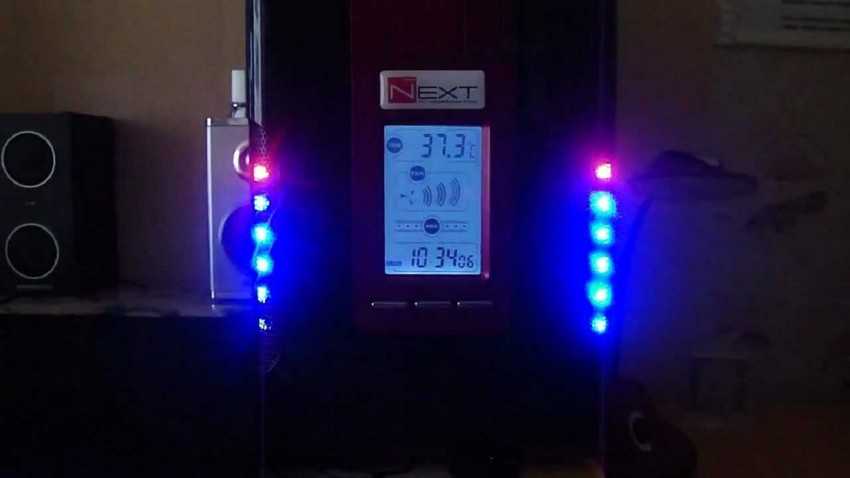

Корпус из оргстекла можно установить в салоне авто, где угодно. Все будет зависеть от индивидуальных предпочтений, длины провода и т.д. В процессе работ надо обязательно учитывать следующее:

Выходное напряжение адаптера и номинальное напряжение каждого из диодов должно быть взаимосвязано. Другими словами, общее число диодов, задействованных в схеме, должно равняться отношению выходного напряжения адаптера.
