Как сообщить об утечке воды
Решение проблемы вошло в повседневную жизнь из мира яхтинга. Поскольку помещения нижнего яруса корабля (особенно трюмы) находятся ниже ватерлинии, в них регулярно скапливается вода. Последствия очевидны, проблема в том, как с этим бороться. Нерационально иметь отдельного моряка на вахте для управления. Так кто же даст команду включить подкачивающий насос?
Есть эффективные тандемы: датчик наличия воды и автоматическая помпа. Как только датчик обнаруживает, что трюм заполнен, двигатель помпы включается, и насос перекачивается.
Датчик воды – это не что иное, как обычный навесной поплавок, подключенный к переключателю помпы. Когда уровень воды поднимается на 1-2 см, сигнализация и двигатель насоса включаются одновременно.
Комфортный? Да, в безопасности? Конечно. Однако для жилого дома такая система вряд ли подойдет.
- Во-вторых, подкачивающая помпа совершенно бесполезна, так как необходимо немедленно найти и локализовать причину прорыва.
- В-третьих, плавучая система для помещений с ровным полом малоэффективна (в отличие от плавучих лодок с килевым дном). Пока не будет достигнут «необходимый» для грунтования уровень, дом от влажности рухнет.
- Во-первых, если вода достигнет уровня 1-2 см по всей площади комнаты, она переступит порог входной двери на лестничную клетку (не говоря уже о соседях внизу).
Следовательно, необходима более чувствительная система сигнализации утечки. Это датчики, а исполнительная часть бывает двух типов:
1. Только сигнализация. Он может быть ярким, звуковым или даже подключенным к сети GSM. В этом случае вы получите сигнал на свой мобильный телефон и сможете удаленно позвонить в службу экстренной помощи.
2. Перекрыть подачу воды (к сожалению, такая конструкция не работает с системой отопления, только с подачей воды)
После главного клапана, подающего воду из стояка в квартиру (неважно, до или после счетчика) устанавливается электромагнитный клапан. При подаче сигнала с датчика вода перекрывается и дальнейшее затопление прекращается
Конечно, система отключения воды также сигнализирует о проблеме одним из описанных выше способов. Широкий ассортимент этих устройств предлагают магазины сантехники. Казалось бы, материальный ущерб от наводнения потенциально больше, чем цена душевного спокойствия. Однако большинство горожан живут по принципу «пока грянет гром, человек не забивает». А самые прогрессивные (и ретивые) домовладельцы делают датчик протечки воды своими руками.
Критерии выбора прибора
Выбирая оборудование, контролирующее силу водного потока, следует тщательно изучить его технические характеристики.
Особенное внимание стоит обратить на диапазон рабочей температуры и давления, на которые оно рассчитано, диаметр резьбы и посадочных отверстий, класс защиты, нюансы по применению
Также важно уточнить, из каких материалов сделано изделие
Самыми надежными и долговечными специалисты считают устройства из латуни, нержавеющей стали, алюминия. Эти материалы защищают конструкцию от критических последствий частого в водопроводных системах явления – гидравлических ударов
Рассматривая разные модификации реле, имеет смысл приобрести вариант, изготовленный из металла. Корпус и рабочие компоненты таких устройств отличаются повышенной прочностью.
Данный факт позволяет оборудованию длительное время выдерживать серьезные нагрузки, возникающие в связи с существенным давлением в водопроводе со стороны жидкости, проходящей через датчик.
Значение давления, при котором работает реле, должно соответствовать мощности установленного насоса. От этой характеристики зависят параметры водного потока, циркулирующего по трубопроводу.
Целесообразно выбрать устройство с двумя пружинами, контролирующее функционирование насосной станции согласно определенным нижним и верхним отметкам давления.
Диапазон рабочих температур датчика прямо указывает на возможную область его применения. К примеру, для контуров горячего водоснабжения и отопительных систем предназначены модели с высокой граничной температурой. Для трубопроводов с холодной водой вполне достаточно диапазона до 60 градусов
Еще один немаловажный критерий, стоящий отдельного упоминания, — климатические условия, необходимые для эксплуатации изделия. Речь идет о рекомендуемой температуре воздуха и уровне влажности, которые нужно обеспечить устройству, чтобы оно могло работать с наилучшей производительностью.
Максимально допустимые нагрузки для конкретного прибора определяет указанный в технических характеристиках класс защиты.
При покупке датчика протока следует проверить диаметр сечения резьбы и размеры монтажных отверстий в оборудовании: они должны идеально состыковываться с элементами трубопровода. От этого зависит правильность и точность дальнейшего монтажа, а также эффективность работы реле после установки.
Монтаж системы предупреждения протечки воды
Защитный контур представляет собой конструктор, элементы которого соединяются между собой специальными разъемами. Простота сборки обеспечивает быстрый монтаж и интеграцию с системами «Умный дом». Перед установкой составляют схему расположения отдельных частей и проверяют соответствие длины проводов тому расстоянию, которое потребуется для подключения измерителей и кранов к контроллеру.
Порядок проведения работ включает в себя:
- разметку точек монтажа;
- прокладку проводов;
- врезку кранов;
- установку определителей протечки;
- монтаж управляющего модуля;
- подключение и проверку системы.
Внешний вид, установленного защитного контура системы.
Врезка шарового крана
Самым трудоемким этапом считается крепление шарового крана, что объясняется необходимостью его использования на разных типах труб. Водопровод перерезают в непосредственной близости от предварительно перекрытого вентиля воды. Затем снимают счетчик и закрепляют отсекающий клапан на кране, после чего возвращают в первоначальное положение счетчик воды и участки трубопровода.
Металлопластиковые элементы прижимают контргайкой, полипропиленовые конструкции соединяют пайкой или с помощью разъемных муфт. Для подключения шаровых кранов к распределителю блока питания используют выделенную силовую линию.
Установка датчиков протечки воды
Датчики располагают в местах возможной протечки, при этом особое внимание необходимо уделить переходу между коробом, где помещаются трубы. Это необходимо для того, чтобы при аварии вода попала на датчик, а не продолжала течь мимо него
Схема их подключения может быть как напольной, так и внутренней, при которой элементы врезают в материал покрытия. В первом случае пластину размещают контактами вниз и фиксируют двусторонним скотчем или строительным клеем. Такой вариант применяют в тех случаях, когда монтаж системы «антипротечки» выполняют после установки сантехнического оборудования.
Схемы подключения датчика протечки воды.
При внутреннем расположении устройства его контакты размещают на 3-4 мм выше уровня покрытия, что позволяет исключить срабатывание при случайном разбрызгивании воды или уборке. Соединяющий провод укладывают в гофрированную трубу, непроницаемую для воды. Производители гарантируют эффективность работы системы даже в том случае, когда определитель удален от управляющего модуля на 100 м.
Беспроводные аппараты монтируются на любой поверхности благодаря системе крепежа.
Правила монтажа контроллера
Аппарат размещают в нише или на стене рядом с электропроводкой и запорными вентилями. Блоком питания контроллера служит силовой шкаф, поэтому к устройству подводят фазу и ноль. Провода соединяют с помощью специальных клеммных разъемов, которые для удобства монтажа нумеруют и подписывают. Затем подключают определители протечки воды и приступают к диагностике.
Проверка работы системы
При включении модуля управления на его панели зажигается зеленый индикатор, свидетельствующий о готовности к работе. Если в этот момент намочить пластину датчика водой, свет лампочки изменится на красный, включится подача звукового импульса и отсекающие клапаны заблокируют пуск воды. Для разблокирования определитель протирают сухой тряпкой и перезагружают устройство. После проверки состояния контроллер будет готов к работе.
Самодельный датчик простейшей конструкции
Несмотря на примитивность, датчик достаточно эффективен. Домашних мастеров эта модель привлекает копеечной стоимостью радиодеталей, и возможностью сборки буквально «на коленке».
Базовый элемент (VT1) — NPN транзистор серии BC515 (517, 618 и им подобные). С его помощью подается питание на звуковой сигнализатор (B1). Это простейший готовый зуммер со встроенным генератором, который можно приобрести за копейки, или выпаять из какого-нибудь старого электроприбора. Питание требуется порядка 9 вольт (конкретно для этой схемы). Есть варианты под 3 или 12 вольтовые батарейки. В нашем случае используется элемент питания типа «Крона».
Как работает схема
Секрет в чувствительности перехода «коллектор-база». Как только через него начинает протекать минимальный ток, открывается эмиттер, и подается питание на звуковой элемент. Раздается писк. Параллельно можно подключить светодиод, добавляя визуальную сигнализацию.
Сигнал к открытию коллекторного перехода дает та самая вода, о наличии которой надо сигнализировать. Из металла, не подверженного коррозии, изготавливаются электроды. Это могут быть два кусочка медной проволоки, которую можно просто облудить. На схеме точки подключения: (Электроды).

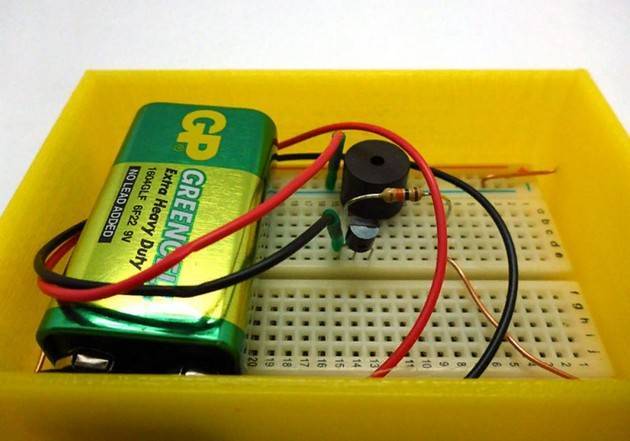

Собрать такой датчик можно на макетной плате.
Затем прибор помещается в пластиковую коробочку (можно в мыльницу), в донышке которой проделаны отверстия. Желательно, чтобы при попадании воды, она не касалась монтажной платы. Если хочется эстетики, печатную плату можно вытравить.
Недостаток такого датчика — различная чувствительность к разным типам воды. Например, дистиллят от протекающего кондиционера может остаться незамеченным.
Исходя из концепции: недорогой автономный прибор, его нельзя интегрировать в единую систему защиты вашего дома, даже самодельную.
Кнопки дистанционного включения/выключения системы
Возможность включать и отключать не только с контроллера, но и с других точек, реализуется при помощи специальных кнопок. Они есть двух типов — проводная и беспроводная. Располагают их обычно возле входной двери. Особенно удобно это для владельцев частных домов, у которых система защиты от потопа Аквасторож установлена в подвальном помещении.
Для дистанционного включения и выключения
Проводная кнопка очень похожа на обычный двухклавишный выключатель. Каждая клавиша подписана — «закрыть» или «открыть». При нажатии выполняется соответствующее действие. Если длительное время удерживать любую из кнопок, система перейдет в «спящее» состояние, перестанет отслеживать сигналы. Поставляется проводная кнопка дистанционного выключения Аквасторожа в комплекте с кабелем длиной 10 метров.
Беспроводная кнопка имеет одну клавишу. При нажатии в верхней ее части система открывается, в нижней — закрывается. При нажатии слышится звуковой сигнал. Аналогичный сигнал подтверждает выполнение команды. Эту кнопку можно использовать в качестве тестовой. Кладете ее на место, где планируете установить беспроводный датчик, проверяете насколько хорошо выполняются команды. Если осечек нет, можно в этом месте укладывать датчик.
Варианты самодельного изготовления
Соорудить датчик протечки воды можно и собственноручно, при том не обязательно включать в конструкцию датчик влажности. Для этого понадобятся: паяльник, олово, гетинакс, бокорезы, провода и несколько радиодеталей.
Простейшая конструкция
Ниже представлена принципиальная схема устройства, которое можно собрать за считанные минуты.
Главным элементом выступает транзистор VT1 (BC515, 517 или 618). С него питание поступает на динамик B1 (обычная «пищалка» со встроенным генератором). Конкретно под эту схему нужно использовать крону (9 вольт), также существуют ее разновидности под 3 и 12 вольт.
С регулятором чувствительности
Усложним немного предыдущее устройство, добавив функцию подстраивания чувствительности. За это будет отвечать переменный резистор — в зависимости от положения его стержня прибор будет настроен на срабатывание уже при появлении слабого испарения на поверхности датчика воды (влажности) или же только при полном ее погружении в воду.
Как видно, в схеме отсутствуют сигнальные детали (динамики, светодиоды). Ток с транзистора подается на реле типа РЭС60, а затем с его контактов передается исполнительному устройству, коим может быть система «умный дом», GSM-передатчик, аварийный электромагнитный клапан и так далее.
В качестве датчика влажности, который будет использоваться и в дальнейшем, выступает горизонтальная гетинаксовая пластина с двумя электродами, разделенными изоляционной дорожкой. Такая, как на картинке:
На микросхеме LM7555
Теперь перейдем к более сложным приборам, в которых задействованы интегральные микросхемы. Первая принципиальная схема в двух вариантах размещена на следующем рисунке:
В верхнем варианте предусмотрено 2 типа оповещения о протечке — светодиодная индикация и звуковое сопровождение. В нижнем — только светодиодная индикация. Себестоимость всех деталей, включая микросхему-таймер LM7555, не превышает $0,5.
На микросхеме К561ЛН2
А устройство на базе К561ЛН2 обладает еще более высокими показателями чувствительности и надежности.
F1 — датчик влажности, в сухом состоянии поддерживающий транзистор VT1 закрытым. Как только на первый попадет вода, второй откроется, запустив звуковую сигнализацию.
Как сигнализировать об утечке воды
Решение вопроса пришло в быт из яхтенного мира. Поскольку судовые помещения нижнего яруса (особенно это касается трюмов) находятся ниже ватерлинии, в них регулярно скапливается вода. Последствия понятны, вопрос в том, как с этим бороться. Ставить для контроля отдельного вахтенного матроса нерационально. Тогда кто даст команду на включение откачной помпы?
Существуют эффективные тандемы: датчик наличия воды, и автоматическая помпа. Как только датчик обнаружит заполнение трюма, включается мотор помпы, и производится откачка.
Датчик воды — не что иное, как обычный поплавок на шарнире, соединенный с выключателем помпы. Когда уровень воды поднимается на 1–2 см, одновременно срабатывает сигнализация и мотор откачной помпы.
Удобно? Да. Безопасно? Разумеется. Однако такая система вряд ли подойдет для жилого дома.
- Во-первых, если вода достигнет уровня 1–2 см по всей площади помещения, она через порог входной двери побежит на лестничную площадку (не говоря о соседях снизу).
- Во-вторых, откачная помпа совершенно не нужна, поскольку необходимо немедленно найти и локализовать причину прорыва.
- В-третьих, поплавковая система для помещений с плоским полом неэффективна (в отличие от плавсредств с килеватой формой днища). Пока наберется «нужный» для срабатывания уровень, от сырости развалится дом.
Стало быть, нужна более чувствительная система сигнализации от протечек. Это вопрос датчиков, а исполнительная часть бывает двух видов:
1. Только сигнализация. Она может быть световой, звуковой, или даже соединенной с GSM сетью. В этом случае вы получите сигнал на мобильный телефон, и сможете дистанционно вызвать аварийную бригаду.
2. Отключение подачи воды (к сожалению, такая конструкция не работает с системой отопления, только водопровод)
После главной задвижки, которая подает воду от стояка в квартиру (не важно, до или после прибора учета), установлен электромагнитный клапан. При подаче сигнала от датчика, вода перекрывается, и дальнейший потоп останавливается
Естественно, система отключения воды еще и сигнализирует о проблеме любым из вышеуказанных способов. Эти устройства в широком ассортименте предлагаются сантехническими магазинами. Казалось бы, материальный ущерб от потопа потенциально выше цены спокойствия. Однако большинство граждан живет по принципу «пока гром не грянет, мужик не перекрестится». А более прогрессивные (и рачительные) владельцы жилья, изготавливают датчик протечки воды своими руками.
Рейтинг лучших систем защиты от протечек
В России основными производителями подобных систем являются компании «Нептун» и «Аквасторож».
Из представленных на рынке, в данный момент можно выделить следующие системы защиты от протечек:
NEPTUN Aquacontrol
Система защиты с проводным типом датчиков от российского производителя «Нептун», предназначенная для труб в ½ дюйма. Комплект прибора состоит из двух датчиков, реагирующих на малейшие протечки, двух кранов с электрическим приводом и одного модуля управления. Цена в магазинах начинается от 9 500 рублей.
ДОСТОИНСТВА:
- пошаговая инструкция с иллюстрациями
- отсутствие ложных срабатываний
- быстро перекрывает краны в случае протечки
- гарантия 4 года
- в случае поломки компания идет на контакт, меняет по гарантии
НЕДОСТАТКИ
- трудности при монтаже и подключении
- качество и хлипкость блока подключения кранов
NEPTUN Aquacontrol
NEPTUN Bugatti ProW
Система, обладающая расширенным функционалом. Датчики оснащены автономным питанием, что позволит им работать в случае отключения света. При желании систему можно интегрировать в «Умный дом». В комплект входит два радиодатчика с радиусом действия до 50 метров и краны от итальянского производителя. Цена в магазинах – от 18 000 рублей.
ДОСТОИНСТВА:
- высокое качество материалов
- питание от сети и от батареек
- прекрасный уровень гарантийного сервиса
- 6 лет гарантии
- при срабатывании издает громкий звук
НЕДОСТАТКИ
- непростая установка
- короткие провода
NEPTUN Bugatti ProW
NEPTUN Profi WIFI
Система с двумя радиодатчиками в комплекте. Предусмотрено удаленное управление и контроль состояния датчиков при помощи мобильных устройств. В случае аварийной ситуации система оповестит хозяина о протечке уведомлением на смартфоне. При срабатывании любого датчика система сразу же блокирует подачу воды. Цена в магазинах начинается от 23 000 рублей.
ДОСТОИНСТВА:
- внятная инструкция по настройке и подключению
- краны из нержавеющей стали
- удалённое управление и оповещение пуш и на мейл
- безопасность (12v)
- подключение системы к умному дому
НЕДОСТАТКИ
- долгий отклик удаленного управления
- короткие провода у электроприводов кранов
- краны закрывает медленнее, чем конкуренты
NEPTUN Profi WIFI
Аквасторож Эксперт
Готовая системы от российского производителя «Аквасторож». К системе можно подключить до 5 кранов и неограниченное количество датчиков. В комплект входит все необходимое от блока питания до батареек. В случае протечки система остановит подачу воды в течение 2,5 секунд. Цена в магазине – от 20 000 рублей.
ДОСТОИНСТВА:
- быстрое реагирование системы на протечку
- резервное электропитание
- удобство монтажа и использования
- регулярная самодиагностика
- удачное решение блока управления по набору функций
НЕДОСТАТКИ
ненадежность и недолговечность (по мнению некоторых покупателей, требует замены кранов и редукторов через 4 – 5 лет эксплуатации)
Аквасторож Эксперт
AQUABAST стандарт 1
Бюджетная система защиты со всем необходимым оборудованием. В комплект системы входят модуль, два шаровых крана, до четырех датчиков протечки, аккумулятор, рассчитанный на 2 суток автономной работы. Корпус выполнен из латуни. Цена в магазинах – от 12 000 рублей.
ДОСТОИНСТВА:
- надежность
- простота установки
- автономное питание (аккумуляторы)
- высокое качество материалов
- компактность
НЕДОСТАТКИ
- короткие провода на электрокранах
- инструкция несколько путанная, нет четких указаний
AQUABAST стандарт 1
Gidrolock ЗАГОРОДНЫЙ ДОМ
Система, которая прежде всего подойдет для загородных частных домов. В комплект входят три датчика протечки, аккумулятор для автономного использования и блок управления. Диаметр труб – ½ дюйма. Единственный минус данной системы – она подходит только для холодной воды. Цена в магазинах – от 17 000 рублей.
ДОСТОИНСТВА:
- понятная инструкция
- простая установка
- материал крана – латунь
- в комплекте крепеж
- высокая надежность
НЕДОСТАТКИ
не обнаружено
Gidrolock ЗАГОРОДНЫЙ ДОМ
SPYHEAT ТРИТОН 15-002
Бюджетный датчик протечек с гарантированным сроком службы в 5 лет. Подойдет для городских квартир, частных домов, дач, коттеджей. Время перекрытия воды в случае протечки – до 5 секунд. Максимальное количество датчиков, которые можно подключить к системе – 8. Цена в магазинах начинается от 10 000 рублей.
ДОСТОИНСТВА:
- быстрое перекрытие кранов в случае протечки
- индикация состояния системы
- отключение/включение воды осуществляется нажатием одной кнопки
- компактный контроллер
- гарантия 5 лет, отзывчивый сервис
НЕДОСТАТКИ
нет возможности подключения беспроводных датчиков
SPYHEAT ТРИТОН 15-002
Виды датчиков их устройство и принцип работы
Вода – важнейший элемент жизнеобеспечения человека. Неудивительно, что предохраняющих и защитных систем разработано множество, и принципы использовались вариабельные. Даже для того, чтобы использовать в быту или на производстве, тоже есть отдельные модели. Различают также способы получения энергии – блоки питания, аккумуляторы, батарейки, формы и виды конструкций, место подключения, количество типовых элементов и прочее.
Поплавковые устройства контроля уровня жидкости в резервуарах
Не особенно надежны в условиях квартиры. Их гораздо чаще используют в морском деле, на яхтах или речном флоте, хотя есть мнение, что это дешёвый и надежный способ сигнализации в местах, где постоянно добавляется вода из системы центрального водоснабжения. Однако они контролируют только верхний уровень жидкости, поэтому в быту обычно используются в сливных бачках унитазов.
Ультразвуковой датчик утечки воды
Посылает звуковые волны определенной частоты и получает сигнал, отраженный от стенок емкости или контролируемую толщу жидкости. особенность работы – в постоянном сравнивании полученного значения с нормативным, если обнаружены расхождения, начинают работать другие приборы, обеспечивающие защиту и передающие сообщения.

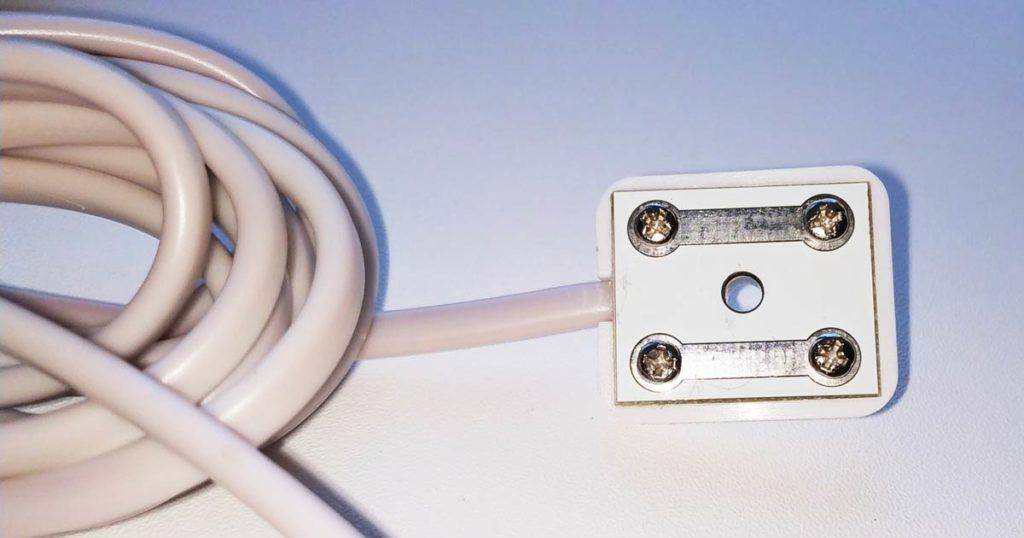

Электродный датчик утечки воды
Популярность электродных приборов вполне объяснима – они работают на разнице электропроводности воды и воздуха. Достаточно поставить электроды на нужном расстоянии, чтобы получить гарантированный сигнал, если электрод попадает из воздуха в жидкость. Дальше все зависит от надежности системы оповещения.
Емкостной датчик контроля параметров жидкости
Для емкости может устанавливаться несколько вариабельных электродов, позволяющих контролировать уровень разных параметров. Такие датчики хороши, если нужно следить не только за протечкой, но и за несколькими режимами эксплуатации.
Радарные датчики контроля утечки воды
Принцип действия схож с ультразвуковыми. они также подают периодические сигналы с определенной периодичностью и анализируют отраженные колебания. Препятствий для установки подобных приборов не составляет даже агрессивные химические соединения, находящиеся в виде жидкости.

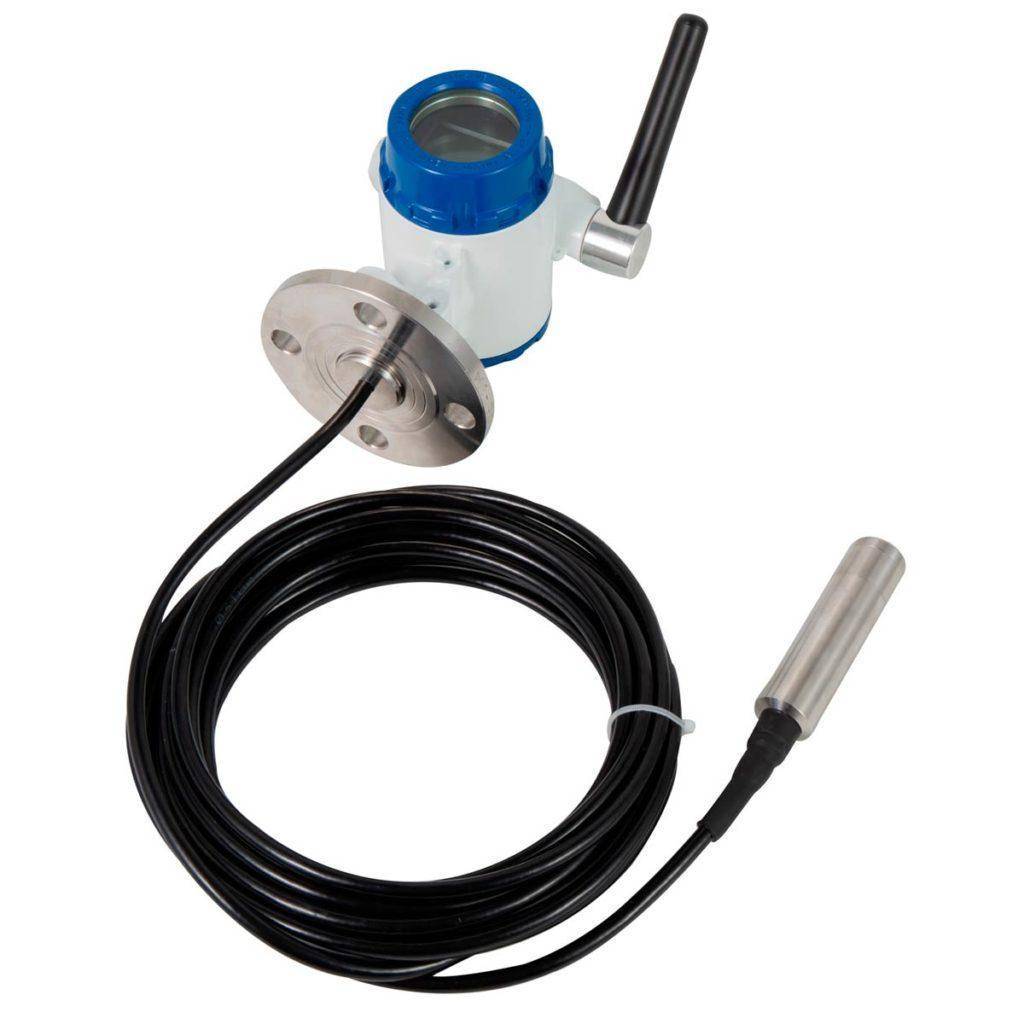

Датчик гидростатического действия
Часто применяются в промышленных масштабах, там, где нужен постоянный контроль за изменением уровня жидкости. С помощью таких датчиков можно автоматизировать подачу ингредиентов при синтезе химических веществ или приготовлении пищевых продуктов. Основой гидростатического датчика является элемент, чувствительный к изменению давления жидкости.
Защита от протечек своими руками
Собрать электрическую схему, работающую на появлении в ней электрического тока при наличии между контактами воды может любой человек знакомый с паяльником и обладающий минимальными навыками любителя радиоэлектроники. Существует много вариантов как простых, так и более сложных. Приведем некоторые примеры.
Самый простой способ основан на применении транзистора
В схеме применяется достаточно большая номенклатура составных транзисторов (подробно о каких моделях идет речь — смотри изображение). Кроме него в схеме применяются следующие элементы:
- источник питания — батарея с напряжением до 3 В, например, CR1632;
- резистор величиной от 1000 кОм до 2000 кОм, который регулирует чувствительность устройства к реагированию на появление воды;
- звуковой генератор или сигнальная светодиодная лампочка.
Полупроводниковый прибор находится в закрытом состоянии в схеме, где источнику питания не позволяет заставить его работать установленная мощность. Если появляется дополнительный источник тока, вызванный благодаря утечке, транзистор открывается и подается питание на звуковой или световой элемент. Устройство работает как сигнализатор наличия протечки воды.
Корпус для датчика можно изготовить из горлышка от пластмассовой бутылки.
Конечно, приведенный вариант простейшей схемы может быть использован только для понимания принципов работы, практическая ценность такого датчика минимальна.
Аквасторож своими руками
В отличие от предыдущего способа, где для устранения протечки требуется присутствие человека, здесь сигнал поступает на аварийное устройство, которое перекрывает подачу воды автоматически. Для выработки такого сигнала требуется собрать более сложную электрическую схему, в которой основную роль играет микросхема LM7555.
Присутствие микросхемы позволяет стабилизировать параметры сигнала за счет сравнительного аналогового устройства находящегося в ее составе. Оно срабатывает на тех параметрах сигнала, которые необходимы для приведения в действие аварийного устройства, перекрывающего воду.
В качестве такого механизма используется электромагнитный клапан или шаровой кран с электроприводом. Они встраиваются в водопроводную систему сразу после входных вентилей подачи воды.
Эта схема также может использоваться в качестве датчика для подачи светового или звукового сигналов.
В заключение можно добавить, что датчик протечки не является особо сложным устройством, которое будет недоступно обычному обывателю, если захотеть, то можно собрать его самому у себя дома. Функции, которые выполняет эта маленькая невзрачная коробочка, должны быть внедрены в каждом доме, а польза от неё просто неоценима.
Реле протока воды своими руками — Портал по безопасности
Бережное отношение к технике, обеспечивающей подачу воды, существенно продлевает ее рабочий ресурс, гарантирует бесперебойную работу системы. Для этого нужен не только своевременный осмотр и надлежащий уход, но и оснащение насосов полным набором устройств защиты. Предупредить вероятность серьезной поломки значительно дешевле, чем ремонтировать или покупать новый агрегат. Согласны?
Установка реле потока воды защитит двигатель и поверхностного, и глубинного насосного оборудования. Ведь чаще всего при перегорании мотора проще купить новый насос, чем его менять. Мы вам расскажем, как работает этот важный защитный прибор, как его выбрать и включить в автономный водопровод.
В статье приведены ценные рекомендации по монтажу устройств защиты насосов от работы в условиях «сухого хода». Разобрана технология настройки под индивидуальные требования. Для лучшего восприятия немалого объема информации прилагаются фотоснимки, схемы, видеообзоры и руководства.
Функциональное назначение реле потока
В бытовых водопроводах довольно часто случается угрожающее аварией действие насосной станции без воды. Подобную проблему называют «сухим ходом».
Как правило, жидкость охлаждает и смазывает элементы системы, тем самым обеспечивая ее нормальную работоспособность. Даже непродолжительная работа всухую приводит к деформации отдельных деталей, перегреву и выходу из строя двигателя оборудования.
Негативные последствия касаются как поверхностных, так и глубинных моделей насосов. Сухой ход возникает по разным причинам:
- неправильный выбор производительности насоса;
- неудачный монтаж;
- нарушение целостности водяной трубы;
- низкое давление жидкости и отсутствие контроля над ее уровнем;
- скопившийся мусор в трубе откачивания.
Автоматический датчик необходим для того, чтобы полностью обезопасить прибор от угроз, создаваемых нехваткой воды. Он измеряет, контролирует и поддерживает постоянство параметров водного потока.
Насосное оборудование, оснащенное датчиком, обладает множеством преимуществ. Оно дольше служит, реже выходит из строя, более экономно расходует электроэнергию. Также существуют модели реле для котлов
Основное предназначение реле заключается в самостоятельном отключении насосной станции при недостаточной мощности потока жидкости и включении после нормализации показателей.
Какие бывают СППВ
Системы различаются по:
- способу питания — от батареек, аккумулятора или электросети;
- способам монтажа — одни устанавливаются во время ремонта, другие можно ставить и после его окончания;
- типу кранов — шаровые, керамические и т. д.;
- типу и мощности электроприводов;
- типу датчиков — проводные и беспроводные;
- набору дополнительных функций — контроль за состоянием батареек и кранов, оповещение о событиях на телефон, удаленное управление и т. д.
Нептун
Gidrolock
Аквасторож
Предлагают варианты для квартиры, загородного дома, офиса и других помещений. Базовый комплект можно расширить за счет дополнительного оборудования.
Система «Нептун »
Ее выпускают в 4 вариантах. Цены готовых комплектов варьируются от 9670 руб. до 25900 руб.
Проводная система Нептун Акваконтроль
для квартиры имеет два крана 1/2 дюйма (или два крана 3/4 дюйма), два датчика, соединенных проводами длиной 0,5 м с базовым модулем управления. Этот модуль раз в месяц закрывает и открывает краны, даже если нет протечки, чтобы предотвратить их закисание. Питается система от сети 220 V (резервного источника питания нет), краны закрываются через 18 секунд после попадания воды на датчик. Устанавливать ее рекомендуется во время ремонта, так как нужно прокладывать электропроводку. К модулю управления можно подключить 6 кранов и 20 датчиков. Срок гарантии 4 года.
Проводная система Нептун База
имеет 3 датчика со электрошнурами по 2 м, два итальянских крана Bugatti на 1/2 либо 3/4 дюйма, базовый модуль управления. Моторы кранов срабатывают не позднее, чем через 21 секунду, питаются от сети 220 V (резервного источника питания также нет). Рекомендуется для квартиры. Установка во время ремонта. Срок гарантии 6 лет.
Проводная система Нептун Про
отличается от предыдущих моделей блоком управления, который позволяет интегрировать ее в сторонние системы оповещения (диспетчеризация, умный дом, охранные системы), и наличием источника резервного питания. Подходит не только для квартиры, но и для коттеджа. Гарантия 6 лет.
Беспроводная система Нептун Бугатти Про+
— последняя разработка конструкторов завода-изготовителя. Система снабжена двумя радиодатчиками, но к ней можно подключить 31 радиодатчик или 375 проводных датчиков, а также 4 крана. Радиодатчики работают на расстоянии до 50 м от модуля управления. При подключении через роутер, дальность приема сигнала увеличивается. Устанавливается как во время, так и после ремонта. Подходит для больших коттеджей со множеством мест возможных утечек воды. Гарантия 6 лет.
Системы GIDROLOCK
Работают от батареек типа АА. Разработаны варианты для использования в квартирах, загородных домах и коттеджах. Представлены более 30 модификаций, учитывающих вид водоснабжения — горячее или холодное индивидуальное или централизованное, диаметр труб, — 1/2, 3/4, 1, 1 1/4, 2 дюйма, площади помещений и так далее. Блок управления контролирует работоспособность датчиков.
К блоку управления системы GIDROLOCK PREMIUM подключают 200 проводных датчиков, 20 шаровых кранов, 100 радиодатчиков и GSM-сигнализацию, оповещающую об аварии sms-сообщением на телефон. Электропривод закрывает кран в течение 12 секунд с момента поступления сигнала о протечке.
Есть ручное управление положением шарового крана. Оно понадобится, когда нет времени ждать высыхания датчика, чтобы открыть воду, или если нужно перекрыть воду, когда никакой аварии не случилось. Например, при замене вентиля на кухне. Для этого снимают металлический фиксатор и поворотом корпуса электропривода закрывают кран. Открывают обратным движением.
Производитель предлагает комплекты для квартир и загородных домов с автономным и централизованным водоснабжением. Корпус электропривода отсоединяется от шарового крана, что упрощает установку шарового крана на трубу.
Система «Аквасторож»
Ее позиционируют как первую в мире систему защиты при потопах с тройным питанием: от батареек, сетевого универсальный мини-USB адаптера и встроенного источника бесперебойного питания. Она аккумулирует энергию и обеспечивает работоспособность системы при севших батарейках и/или при отключении электричества в квартире. Система обнаруживает поврежденный или потерянный датчик и дает сигнал на перекрытие кранов.
В модели «Автосторож-Эксперт» реализована возможность интеграции в систему «Умный дом» и подключения GSM-модуля для SMS-оповещений.
